УТВЕРЖДАЮ

раздел 4 «Методика поверки»

УТВЕРЖДАЮ

Руководитель

СИ ФГУ «УРАЛТЕСТ»

____НА.. Перевалова

ОЪ 2d//г.

Главный конструктрр ФГУП “ПСЗ”

О.А. Жердин

20 ч г.

АЭС

БЛОК ДЕТЕКТИРОВАНИЯ БДМГ-216Е Руководство по эксплуатации Лист утверждения ЕКДФ.418264.007 РЭ-ЛУ

Утвержден

ЕКДФ.418264.007 РЭ-ЛУ

г            и

L                _1

БЛОК ДЕТЕКТИРОВАНИЯ БДМГ-216Е

Руководство по эксплуатации

ЕКДФ.418264.007 РЭ

на 54 страницах

Версия 0

Содержание

коэффициента линеаризации

51

Приложение А Перечень принятых сокращений

Приложение Б Перечень элементов БДМГ-216Е

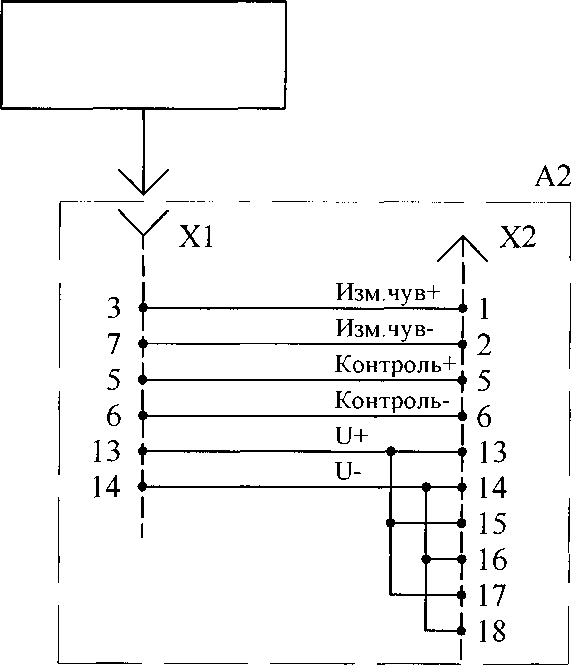

Приложение В Схема электрическая соединений БДМГ-216Е

Приложение Г Методики определения переходных коэффициентов КПш

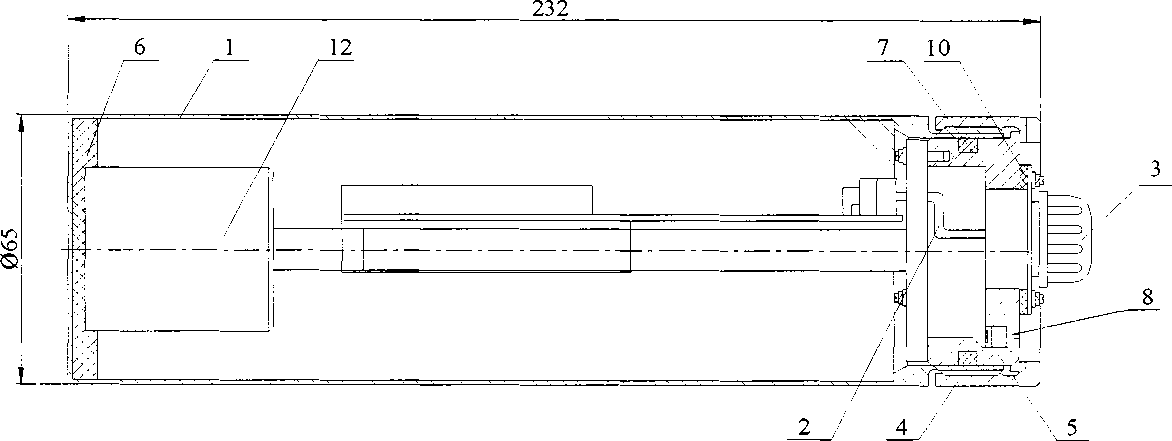

Приложение Д Чертеж общего вида БДМГ-216Е

Приложение Е Схема распайки кабеля БДМГ-216Е - УНО

Настоящее РЭ предназначено для ознакомления персонала, обеспечивающего эксплуатацию, техническое обслуживание и ремонт блока детектирования БДМГ-216Е ЕКДФ.418264.007 и его исполнения (далее БДМГ-216Е) с его конструкцией, назначением и техническими характеристиками. РЭ содержит описание и принцип работы БДМГ-216Е, правила его эксплуатации, хранения и транспортирования.

Эксплуатировать и проводить техническое обслуживание БДМГ-216Е должны специалисты с квалификацией не ниже средней профессиональной. Ремонтировать БДМГ-216Е должны специалисты с квалификацией, соответствующей высшей профессиональной.

Для предотвращения поражения электрическим током при эксплуатации, техническом обслуживании и ремонте БДМГ-216Е необходимо соблюдать правила техники безопасности при эксплуатации электроустановок напряжением до 1000 В.

Настоящее РЭ является общим для следующих исполнений устройства:

- базовое БДМГ-216Е;

-БДМГ-216Е1.

Перечень принятых сокращений приведен в приложении А.

51 1 Описание и работа
  • 1.1 Назначение изделия

    • 1.1.1 БДМГ-216Е предназначен для непрерывного измерения МЭАД гамма -излучения.

    • 1.1.2 БДМГ-216Е применяется совместно с устройством типа УНО (устройство накопления и обработки информации УНО-201Е ЕКДФ.468219.001) в составе автоматизированных систем радиационного контроля, в локальных установках радиационного контроля на объектах использования атомной энергии, других радиационно-опасных и прочих промышленных объектах.

    • 1.1.3 Режим работы БДМГ-216Е - длительное, непрерывное, круглосуточное функционирование.

    • 1.1.4 БДМГ-216Е предназначен для применения в составе систем нормальной эксплуатации важных для безопасности (класс ЗН безопасности по ОПБ-88/97 НП-001-97 (ПНАЭ Г-01-011-97), НП-016-05, НП-022-2000, НП-033-01).

    • 1.1.5 По устойчивости к воздействию температуры окружающего воздуха БДМГ-216Е удовлетворяет требованиям группы В2б ГОСТ 27451-87 с диапазоном температур - от минус 40 до плюс 50° С.

    • 1.1.6 БДМГ-216Е устойчив к воздействию параметров среды, которая образуется внутри герметичной оболочки реактора при нарушении теплоотвода:

  • - температура - до 75 °C;

  • - влажность - до 100 %;

  • - давление - от 0,07 до 0,12 МПа;

  • - время существования режима -15ч.

  • 1.1.7 БДМГ-216Е устойчив к воздействию относительной влажности окружающего воздуха до 98 % при температуре 35 °C и более низких температурах без конденсации влаги.

  • 1.1.8 БДМГ-216Е устойчив к воздействию атмосферного давления (группа Р1 ГОСТ 27451-87) в диапазоне от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

  • 1.1.9 БДМГ-216Е соответствует группе 3 ГОСТ 29075-91 и устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 до 120 Гц с амплитудой смещения 1 мм в диапазоне частот от 1 до 20 Гц и ускорением 9,8 м/с2 в диапазоне частот от 20 до 120 Гц.

  • 1.1.10 БДМГ-216Е выполнен в климатическом исполнении В. Категория размещения 2 (по ГОСТ 15150-69).

  • 1.1.11 БДМГ-216Е устойчив к воздействию морской и приморско-промышленной атмосферы (тип III и IV ГОСТ 15150-69), в которой содержание коррозионно-активных агентов составляет:

а) для атмосферы типа III:

  • - сернистый газ - до 20 мг/(м2*сут);

  • - хлориды - до 300 мг/(м2>сут);

б) для атмосферы типа IV:

  • - сернистый газ - до 250 мг/(м2*сут);

  • - хлориды - до 30 мг/(м2,сут).

  • 1.1.12 БДМГ-216Е стоек к воздействию плесневых грибов по ГОСТ 9.048-89.

  • 1.1.13 БДМГ-216Е выполнен в сейсмостойком исполнении, относится к категории I по НП-031-01, по месту установки соответствуют группе А, по функциональному назначению - исполнению 1 по РД 25 818-87 и выдерживает сейсмические воздействия до уровня MP3 включительно интенсивностью 9 баллов по шкале MSK-64, высота размещения до 70 м от нулевой отметки.

  • 1.1.14 По защищенности от проникновения твердых предметов и воды БДМГ-216Е соответствует степени защиты IP67 по ГОСТ 14254-96.

  • 1.1.15 БДМГ-216Е является пожаробезопасным и не является источником возгорания.

  • 1.1.16 Комплектующие изделия, применяемые в БДМГ-216Е, соответствуют «Правилам оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии» НП-071-06 и «Условиям поставки импортного оборудования, изделий, материалов и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации» РД-03-36-2002.

  • 1.1.17 БДМГ-216Е устойчив к помехам согласно группе исполнения III и критерию качества функционирования А по ГОСТ Р 50746-2000 для электромагнитной обстановки средней жесткости. При этом собственный фон БДМГ-216Е в процессе всех видов воздействий соответствует 1.2.6.

БДМГ-216Е устойчив к наносекундным импульсным помехам в цепях ввода-вывода и электропитания для 3 степени жесткости по ГОСТ Р 51317.4.4-2007.

БДМГ-216Е устойчив к электростатическим разрядам при контактном и воздушном разряде для 3 степени жесткости по ГОСТ Р 51317.4.2-99.

БДМГ-216Е устойчив к радиочастотному электромагнитному полю для 3 и 4 степени жесткости по ГОСТ Р 51317.4.3-99.

БДМГ-216Е устойчив к магнитному полю промышленной частоты для 4 степени жесткости по ГОСТ Р 50648-94.

БДМГ-216Е устойчив к импульсному магнитному полю для 4 степени жесткости по ГОСТ 30336-95/ГОСТ Р 50649-94.

БДМГ-216Е устойчив к кондуктивным помехам, наведенным радиочастотными электромагнитными полями для 3 степени жесткости по ГОСТ Р 51317.4.6-99.

Уровень индустриальных радиопомех, создаваемых при работе БДМГ-216Е, не превышает значений, установленных ГОСТ Р 51318.22-2006 для оборудования класса А.

  • 1.2 Технические характеристики

    • 1.2.1 БДМГ-216Е обеспечивает измерение МЭАД в диапазоне, указанном в

таблице 1 в соответствии с градуировочной характеристикой, Я* (10), Зв/ч, по формуле

(1)

где S - чувствительность при измерении МЭАД, с''/(3в-ч'');

п - среднее значение частоты импульсного потока, с'1;

т - коэффициент линеаризации, (должен быть не более 1-Ю'5, определяется на этапе настройки), с;

Пф - значение собственного фона, с'1.

Пр имечание - При превышении п над пф более чем в 100 раз допускается значением пф пренебречь.

1.2.2 Чувствительность БДМГ-216Е соответствует данным, приведенным в таблице 1.

Таблица 1

Диапазон измерений, Зв/ч

1,0-10'7-1,0

Чувствительность по радионуклиду l37Cs, SCs, с’’/(3в/ч)

(1,00±0,20)-106

Чувствительность по источнику l37Cs (ОСЕЙ), STcs, 1/(Бк-с)

(1,22±0,20)-104

Коэффициент перехода на штатном месте от МЭАД поля гамма-излучения к активности ОСГИ, Кпшосги, (Зв/ч)/Бк

(1,4±О,6)-1О‘10

Коэффициент линеаризации, т, с

(2,6±0,7)-1 О’6

  • 1.2.3 БДМГ-216Е регистрирует гамма-излучение в диапазоне энергий от 9,6 до 960 фДж (от 0,065 до 3,000 МэВ).

  • 1.2.4 Предел допускаемой основной относительной погрешности БДМГ-216Е при измерении МЭАД гамма-излучения не более ±25 %.

  • 1.2.5 Анизотропия чувствительности при измерении МЭАД в угле эффективной регистрации ±150° (см.рисунок 1а) и ±360° (см.рисунок 16) поля гамма-излучения составляет для 80 и 120 кэВ не более ±30 %, для 660 кэВ не более ±15 %.

а                                    б

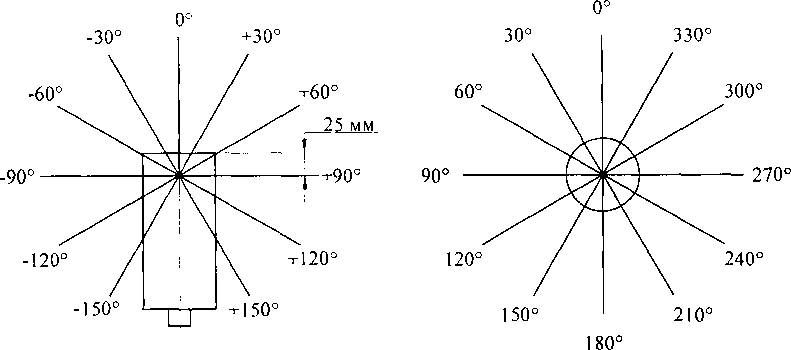

Рисунок 1 - Угол эффективной регистрации МЭАД поля гамма-излучения

  • 1.2.6 Уровень собственного фона БДМГ-216Е в защите из свинца толщиной не менее 50 мм не более 0,1с1, при мощности экспозиционной дозы гамма-излучения не более 25 мкР/ч.

  • 1.2.7 Импульсный поток БДМГ-216Е в режиме проверки работоспособности (1700±700) с1.

  • 1.2.8 Режим работы БДМГ-216Е непрерывный, нестабильность импульсного потока на выходе БДМГ-216Е за 24 ч не более ±5 %.

  • 1.2.9 Время установления рабочего режима не превышает 100 с.

  • 1.2.10 БДМГ-216Е выдерживает дезактивацию методом орошения растворами 2 (NaOH 50г/дм3 + КМпО4 5г/дм3), 5 (Н2С2О4 Юг/дм3) (см. приложение 3 ГОСТ 29075-91) при температуре растворов от 20 до 60 °C.

  • 1.2.11 Питание базового БДМГ-216Е осуществляется от источника постоянного тока с номинальным напряжением 48 В.

Базовый БДМГ-216Е устойчив к изменению напряжения питания от 20 до 60 В.

Ток потребления базового БДМГ-216Е (при ипит=48 В) не более 50 мА.

  • 1.2.12 Питание БДМГ-216Е1 осуществляется от источника постоянного тока с номинальным напряжением 12 В.

БДМГ-216Е1 устойчив к изменению напряжения питания от 9 до 30 В.

Ток потребления БДМГ-216Е1 (при ипит=12 В) не более 150 мА.

  • 1.2.13 Напряжение включения генератора проверки работоспособности от 6 до 12 В.

  • 1.2.14 Габаритные размеры и масса БДМГ-216Е приведены в таблице 2.

Таблица 2 - Габаритные размеры и масса БДМГ-216Е

Наименование

Обозначение

Габаритные размеры мм, не более

Масса кг, не более

Блок детектирования

БДМГ-216Е

ЕКДФ.418264.007

065x240

2,5

Блок детектирования

БДМГ-216Е1

ЕКДФ.418264.007-01

065x240

2,5

  • 1.2.15 БДМГ-216Е выполнен в герметичном исполнении.

  • 1.2.16 Средняя наработка на отказ БДМГ-216Е не менее 66 000 ч.

  • 1.2.17 Назначенный срок службы БДМГ-216Е - 30 лет при условии замены составных частей, выработавших ресурс.

Назначенный срок службы узла детектирования - 10 лет.

  • 1.2.18 Назначенный ресурс - 80 000 ч.

  • 1.2.19 По истечении оговоренных сроков службы или ресурса эксплуатация БДМГ-216Е может быть продолжена только после специального решения, принятого на основе обследования его технического состояния с участием представителей предприятия-изготовителя.

  • 1.2.20 Время восстановления работоспособности измерительного канала с БДМГ-216Е не превышает 30 мин при замене отказавшего БДМГ-216Е на исправный, настроенный и поверенный;

Время восстановления БДМГ-216Е не превышает 1 ч при восстановлении отказавшего БДМГ-216Е заменой вышедшего из строя узла детектирования.

Примечание - Время, затраченное на организационные мероприятия, настройку и поверку БДМГ-216Е, не учитывается.

  • 1.3 Состав изделия

    • 1.3.1 В состав комплекта поставки БДМГ-216Е включены комплекты и изделия, поставляемые по отдельному заказу, в количестве, определяемом

51

заказчиком, и сам БДМГ-216Е. БДМГ-216Е состоит из узла детектирования и корпуса.

  • 1.3.2 Перечень дополнительных комплектов и изделий, поставляемых по отдельному заказу, приведен в таблице 3.

Таблица 3 - Дополнительные изделия и комплекты, поставляемые с БДМГ-216Е

Обозначение

Наименование

Применение

ЕКДФ.412911.091

Комплект монтажных частей для БДМГ

Для монтажа кабеля со стороны БДМГ-216Е, для крепления БДМГ-216Е на штатном месте

ЕКДФ .412913.110-01

Комплект запасных частей для

БДМГ-216Е

Для восстановления работоспособности базового БДМГ-216Е

ЕКДФ.412913.110-02

Комплект запасных частей для

БДМГ-216Е1

Для восстановления работоспособности БДМГ-216Е1

АБЛК.418234.418

Устройство поверочное KPG-04R1

Для поверки на штатном месте

ЕКДФ.304215.005

Держатель

Для поверки, настройки при помощи ОСГИ

ЕКДФ.301318.001-01

Подставка

Для поверки при помощи KPG-04R1

1.3.3 Комплектность БДМГ-216Е при поставке указывается в паспорте

ЕКДФ.418264.007 ПС.

  • 1.3.4 Состав комплектов приведен в соответствующих этикетках на комплекты.

  • 1.4 Конструкция изделия

    • 1.4.1 Внешний вид БДМГ-216Е показан на рисунке 2.

    • 1.4.2 БДМГ-216Е состоит из узла детектирования и корпуса.

    • 1.4.3 Узел детектирования содержит кремниевый ионно-имплантированный детектор площадью 250 мм2 и один светодиод. Детектор и светодиод размещены в металлическом корпусе и залиты кремнийорганическим компаундом. Металлический корпус обеспечивает защиту детектора от помех и выравнивание коэффициента преобразования детектора по энергиям фотонов. На узле детектирования также установлены узел комбинированный, узел питания.

  • 1.4.4 Узел комбинированный содержит:   импульсный усилитель,

амплитудный селектор, магистральный импульсный усилитель, генератор импульсных сигналов. Все элементы узла комбинированного размещены на печатной плате и защищены от помех металлическим экраном. На печатной плате узла комбинированного также установлен выходной соединитель узла детектирования.

  • 1.4.5 Узел питания содержит DCVDC преобразователь и фильтры входной и выходной цепей питания. DCVDC преобразователь и фильтры питания помещены в металлический экран.

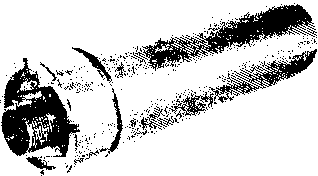

Рисунок 2 - Внешний вид БДМГ-216Е

  • 1.5 Принцип действия изделия

    • 1.5.1 Работает БДМГ-216Е следующим образом. Детектор преобразует энергию гамма-квантов в электрический заряд, который усиливается, преобразуется в импульс напряжения и подается на селектор амплитуды. На выходе селектора амплитуды формируется сигнал по длительности и амплитуде, усиливается магистральным усилителем по мощности и поступает на выходной соединитель БДМГ-216Е (контакт 1 относительно контакта 2X1).

    • 1.5.2 В режиме контроля функционирования БДМГ-216Е, при подаче на вход «Контроль +» (контакт 5 XI относительно контакта 6 XI) напряжения постоянного тока не менее 6 В, включается генератор импульсных сигналов, к выходу которого подключен светодиод, и на выходе 1 XI появляются сигналы со скоростью счета (1700±700) с'1.

  • 1.6 Маркировка и пломбирование

    • 1.6.1 На каждом БДМГ-216Е нанесены следующие маркировочные обозначения:

  • - условное наименование БДМГ-216Е;

  • - серийный номер.

  • 1.6.2 Содержание маркировки транспортной тары:

(Хрупкое. Осторожно);

"tt" (Верх);

I. (Беречь от влаги);

  • - номер грузового места указан дробью: в числителе - порядковый номер места в партии; в знаменателе - количество мест в партии;

  • - наименование грузополучателя, пункта назначения и пункта перегрузки;

  • - наименование грузоотправителя и пункта отправления.

  • 1.6.3 Кроме маркировки по 1.6.2 на ящике с документацией нанесена надпись: (условное наименование БДМГ-216Е) “С ДОКУМЕНТАЦИЕЙ”.

  • 1.6.4 Кроме маркировки по 1.6.2 на ящике с комплектом инструментов и принадлежностей нанесена надпись (условное наименование БДМГ-216Е) “ЗИП”.

  • 1.6.5 Кроме маркировки по 1.6.2 на ящике с КЗЧ нанесена надпись “КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ” (обозначение КЗЧ, условное наименование БДМГ-216Е).

  • 1.6.6 На всей таре в карманах с надписями “УПАКОВОЧНЫЙ ЛИСТ” и “PACKING LIST” помещены соответствующие упаковочные листы.

  • 1.6.7 Пломбирование БДМГ-216Е осуществлено установкой пломб на БДМГ-216Е (см. рисунок Д.1 приложения Д).

  • 1.6.8 Пломбирование транспортной тары осуществлено установкой пломб на ящик (см. рисунки 3 или 4, в зависимости от типа ящика).

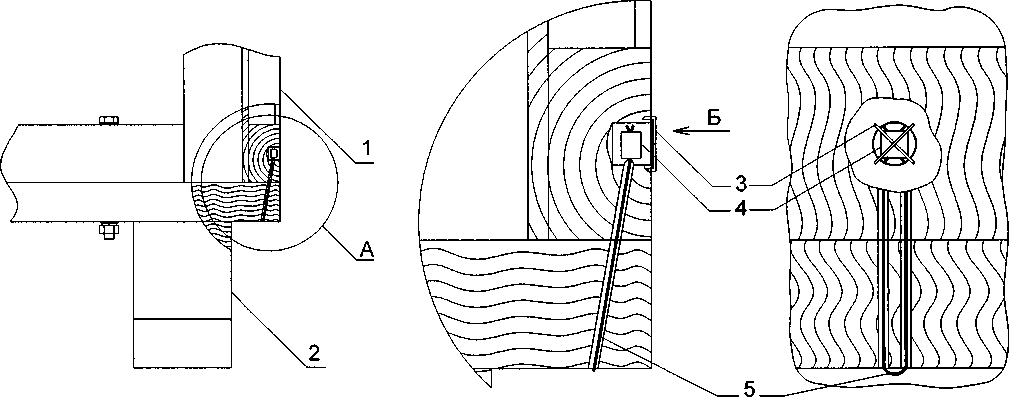

А                     Б

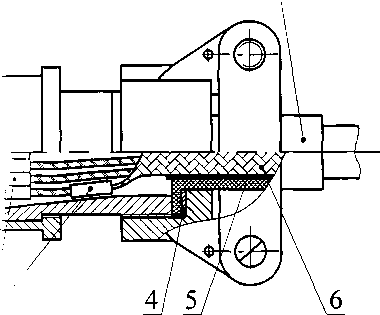

1 - стенка ящика; 2 - полоз ящика; 3 - скоба; 4 - пломба; 5 - проволока Рисунок 3- Пломбирование транспортной тары

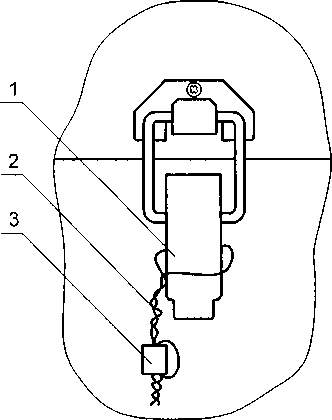

1 - замок ящика; 2 - проволока; 3 - пломба Рисунок 4 - Пломбирование транспортной тары

  • 1.7 Упаковка

    • 1.7.1 Транспортная тара и упаковка предназначены для защиты БДМГ-216Е от внешних воздействующих факторов (климатических, механических, биологических) и обеспечивают сохранность при выполнении погрузочно - разгрузочных работ, транспортировании и хранении без переконсервации.

    • 1.7.2 Упаковка БДМГ-216Е изготовлена из экологически чистых материалов, не наносящих вред окружающей среде, которые могут быть сданы на пункты переработки вторичного сырья.

    • 1.7.3 При необходимости транспортирования БДМГ-216Е следует провести его упаковку в соответствии с 7.2-7.7.

    • 1.7.4 Масса транспортной тары БДМГ-216Е (без изделия) не более 10 кг.

2 Использование по назначению
  • 2.1 Эксплуатационные ограничения

    • 2.1.1 БДМГ-216Е должен эксплуатироваться в условиях, указанных в 1.1.5 - 1.1.16.

  • 2.2 Меры безопасности

    • 2.2.1 Перед установкой БДМГ-216Е на месте эксплуатации необходимо ознакомиться с его назначением и устройством.

    • 2.2.2 Перед началом работы БДМГ-216Е следует заземлить. Для этого необходимо соединить контур защитного заземления помещения заземляющим проводом с клеммой защитного заземления БДМГ-216Е. Площадь поперечного сечения заземляющего провода должна быть не менее 2 мм2 (для провода с изоляцией) или не менее 4 мм2 (для провода без изоляции).

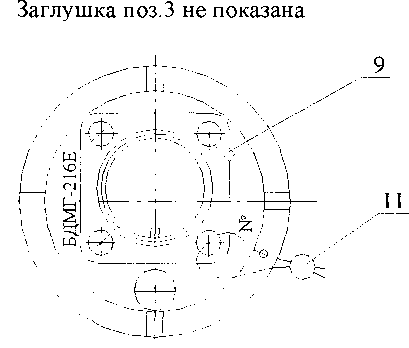

    • 2.2.3 При поставке лепесток поз. 9 защитного заземления установлен на клемму защитного заземления БДМГ-216Е (см. рисунок Д.1 приложения Д).

    • 2.2.4 Обслуживающий персонал должен знать и соблюдать «Правила эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М - 016-2001 РД153 - 34.0 - 03.150-00. Обслуживание, настройку и ремонт БДМГ-216Е во включенном состоянии при снятых защитных экранах должен производить обслуживающий персонал, прошедший соответствующее обучение, с последующим получением разрешения на право работы с напряжением свыше 1000 В.

    • 2.2.5 При работе с радиоактивными источниками необходимо соблюдать требования радиационной безопасности, изложенные в правилах и нормах: «Основные санитарные правила обеспечения радиационной безопасности» (ОСПОРБ-99) СП 2.6.1.799-99, «Нормы радиационной безопасности» (НРБ-99/2009) СП 2.6.1.758-99, «Правила безопасности при транспортировании радиоактивных материалов» НП-053-04.

х.
  • 2.2.6 При приготовлении дезактивирующих растворов кислоты ее необходимо приливать в воду тонкой струей при непрерывном помешивании. ЗАПРЕЩАЕТСЯ приливать воду в кислоту.

  • 2.3 Средства измерения, инструмент и принадлежности

    • 2.3.1 Для измерения параметров, регулирования и настройки необходимы приборы и оборудование, приведенные в таблице 4.

    • 2.3.2 При поверке БДМГ-216Е при помощи ОСТИ используется держатель (см. рисунок 5).

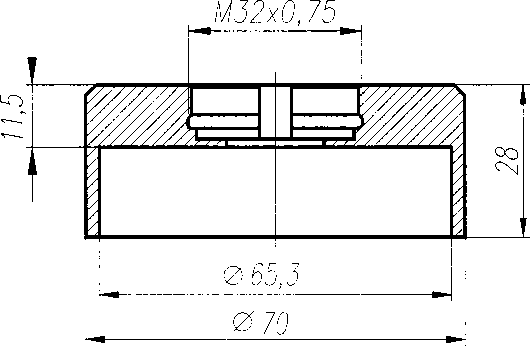

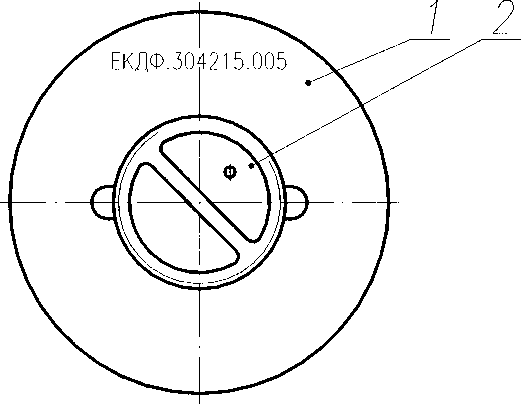

1 - корпус; 2 - пробка

Рисунок 5 - Держатель

Таблица 4 - Приборы и оборудование, необходимые для измерения параметров, регулирования и настройки

Наименование (обозначение)

Характеристики

Количество

Источник питания (БП № 1)

Напряжение до 50 В для базового БДМГ-216Е

1

Напряжение до 20 В для БДМГ-216Е1

Источник питания (БП № 2)

Напряжение до 12 В

1

Прибор пересчетами (частотомер)

Импульсы длительностью 1 мкс, частотой до 1 МГц

1

Образцовый спектрометрический гамма-источник ОСГИ цезий-137 ТУ 17-03-82 (ТУ 7018-001-13805076-04). Эталонный источник 1-го разряда

Номинальная активность-106 Бк, погрешность, 5о, от 0,3 до 3 %

1

Поверочная установка гамма-излучения 11 разряда с источниками цезий-137

Диапазон измерений от 0,02 до 1,00 Зв/ч. Погрешность, 5о, от 4 до 7 %. Удовлетворяющая ГОСТ 8.087-2000

1

KPG-04R1

Мощность экспозиционной дозы на расстоянии 20 см от эффективного центра источника гамма-излучения закрытого с радионуклидом цезий-137 типа ИГИ-Ц-4-2 составляет 2,1 Р/ч с отклонением не более, чем в 1,5 раза; воспроизводимость значений не хуже ± 1 %, масса вместе с защитой не более 27,2 кг

1

Держатель

1

Подставка ЕКДФ.301318.001 -01

1

  • 2,4 Подготовка изделия к использованию

2.4.1 Подготовка к работе

  • 2.4.1.1 До установки БДМГ-216Е на штатное место проведите его внешний осмотр, убедитесь в отсутствии механических повреждений, целости кабелей и соединителей, а также проверку его работоспособности в лабораторных условиях в соответствии с 2.4.4.

  • 2.4.1.2 В месте установки БДМГ-216Е проверьте правильность распайки соединительного кабеля и наличие напряжений питания.

5_
  • 2.4.1.3 Измерьте   импульсный поток от генератора проверки

работоспособности по 2.5.3.

2.4.2 Правила установки изделия на место эксплуатации

  • 2.4.2.1 Установка БДМГ-216Е, монтаж соединительных кабелей должны производиться в соответствии с настоящим руководством по эксплуатации специалистами с квалификацией не ниже средней профессиональной.

  • 2.4.2.2 Места установки БДМГ-216Е должны обеспечивать максимальное удобство работы в процессе эксплуатации и технического обслуживания. Для этого в местах установки БДМГ-216Е должен обеспечиваться свободный доступ к соединительным кабелям.

  • 2.4.2.3 При монтаже БДМГ-216Е соблюдайте требования безопасности по 2.2.

  • 2.4.2.4 Порядок монтажа БДМГ-216Е:

-закрепите кронштейн ЕКДФ.ЗО 1568.001 см. рисунок 6 (входит в комплект монтажных частей) в месте расположения БДМГ-216Е (для крепления кронштейна в комплект монтажных частей входят болты, гайки и шайбы), закрепите БДМГ-216Е в кронштейне за нижнюю часть корпуса БДМГ-216Е;

-наденьте на кабель и заземляющий провод оболочку ЕКДФ.725267.001 (входит в комплект монтажных частей) и подпаяйте ответный соединитель 2РМ24КПН19Г1В1 ГЕО.364.126 ТУ из состава комплекта монтажных частей. Заделку кабеля в кабельный соединитель с неэкранированной гайкой с распайкой экрана в контакт произвести в соответствии с рисунками 7 и 8. Защиту кабельного соединителя от проникания влаги произвести в соответствии с рисунком 9;

  • - зафиксируйте кабель для исключения нарушения контакта в соединителе;

-подключите БДМГ-216Е к системе защитного заземления. Сечение заземляющего провода должно быть не менее 2,5 мм2. Материал провода - медь;

  • - подключите кабель к измерительной системе, в составе которой он должен работать в соответствии с проектом.

Блок детектирования

БДМГ-216Е

2.4.2.5 Схема распайки

кабеля БДМГ-216Е - УНО приведена в

приложении Е.

  • 2.4.2.6 При монтаже внешнего соединительного кабеля должен быть предусмотрен запас длины кабеля. Подключение кабеля к БДМГ-216Е должно осуществляться свободно без натяжения жил кабеля.

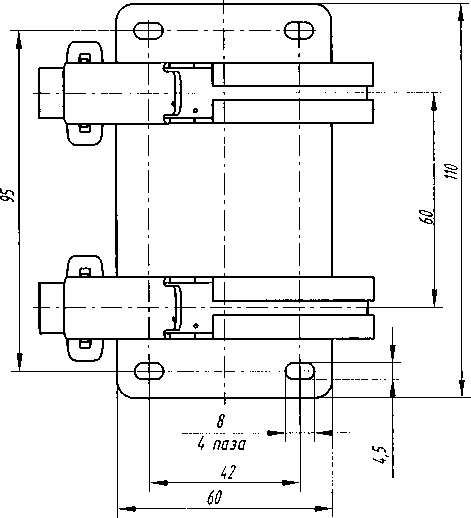

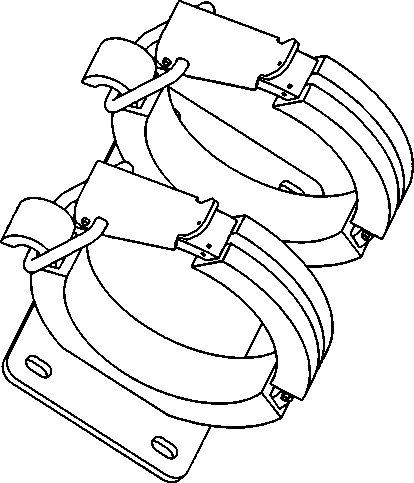

    Рисунок 6 - Кронштейн для крепления БДМГ-216Е

    к актирования

    Г, I-2I6E

    1* - кабельная часть соедш с в 2* - втулка ОСТ4 ГО.010.0 3 - изоляционная трубка дл 4-шайба ОСТ4 ГО.ОЮ.01 < 5* - защитная оболочка каС к 6 - оплетка кабеля.

    Примечание - Позиции, об< i: ;

    Рисунок 7- Заделка кабеля с о

    КПН с неэкранирог i c

    8 до 12 мм;

    ■ые «*», входят в комплект монтажных частей

    ; виде оплетки в кабельный соединитель типа гайкой с распайкой экрана в контакт

1* - кабельная часть соедш

  • 2 - изоляционная трубка д:   >

  • 3 - заземляющая жила (лук

  • 4 - экран кабеля;

5* - втулка ОСТ4 ГО.010.0

6* - шайба ОСТ4 ГО.010.01

7 - защитная оболочка к::б ,-

Примечание - Позиции. '

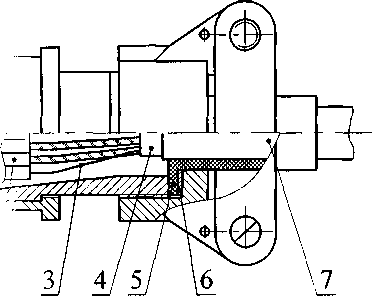

Рисунок 8- Заделка к^С.

соединитель типа КПН си. с.

8 до 12 мм;

ая проволока);

лыс «*», входят в комплект монтажных частей даном из алюминиевой ленты в кабельный ванной гайкой с распайкой экрана в контакт

1 -БДМГ-216Е;

2* - кабельный соединитель (розетка);

3* - оболочка;

  • 4 - кабель;

  • 5 - бандаж, выполнить лентой ЛЭТСАР КФ-05 1 группа, тип X ТУ 38.103171-80;

  • 6 - лента ЛЭТСАР КФ-05 1 группа, тип X ТУ 38.103171-80 (подмотать, при необходимости, до диаметра d, обеспечивающего плотную посадку оболочки).

Примечание - Позиции, обозначенные «*», входят в комплект монтажных частей Рисунок 9 - Защита соединителя БДМГ-216Е и кабельного соединителя от проникания влаги

2.4.2.7 Рекомендуемые характеристики кабеля для соединения БДМГ-216Е с

устройством типа УНО:

проводники скручены в пары с шагом скрутки, мм, не более

номинальное сечение токопроводящих жил, мм2, не менее

электрическое сопротивление токопроводящей жилы постоянному току при температуре 20 °C, Ом/км, не более

длина, м, не более:

при ипит не менее 35 В

при ипит не менее 12В общий медный или алюминиевый экран с наружным изолирующим покрытием.

2.4.3 Объем и последовательность внешнего осмотра изделия

  • 2.4.3.1 При подготовке БДМГ-216Е к включению необходимо провести его внешний осмотр.

Бл>! к

тектирования                           А

Л1Г-216Е                                5

2.4.3.2 В ходе осмог р.

необходимо проконтролировать отсутствие

механических повреждений кори

' БДМГ-216Е, сквозных повреждений защитной

оболочки, ослабления креплон г

БДМГ-216Е к несущей конструкции. Также

необходимо проконтролиров;:: :

целостность, правильность соединения и

надежность стыковки к БДМГ/ !

юбеля и провода защитного заземления.

2.4.3.3 Если в ходе

1 атра будут обнаружены несоответствия

вышеуказанным требованиям,

перед включением БДМГ-216Е необходимо их

устранить.

2.4.4 Опробование раб гы изделия

  • 2.4.4.1 Для опробования г юты БДМГ-216Е выполнить проверки согласно таблице 5.

Таблица 5 - Виды проверок для ювания работы БДМГ-216Е

Вид проВ'

.’И

Номер пункта РЭ, содержащий методику проверки

Проверка собственного фона

2.5.2

Импульсный поток от генерал. работоспособности

юрки

2.5.3

2.4.5 Меры безопасно при эксплуатации БДМГ-216Е

  • 2.4.5.1 При эксплуатацг >   !,МГ-216Е следует руководствоваться мерами

безопасности по 2.2.

2.5 Измерение пара

пров, регулирование и настройка

2.5.1 Общие требов;.

2.5.1.1 Для измерения гг >

■ ров, регулирования и настройки БДМГ-216Е в

лабораторных условиях необхо н

приборы, приведенные в таблице 4.

2.5.1.2 Измерение пара специально оборудованном дл> условий:

температура окружающею г

в, регулирование и настройка проводятся в целей помещении при соблюдении следующих

.. ?С

................................................................20±5

относительная влажность воздуха, % .. атмосферное давление, кПа (мм рт.ст.)

от 30 до 80

от 84 до 106,7 (от 630 до 800)

мощность экспозиционной дозы внешнего гамма-излучения, мкР/ч, не более..25.

  • 2.5.1.3 Измерения параметров, регулирование и настройка проводятся после ремонта БДМГ-216Е.

Все измерения проводятся после 30 мин прогрева измерительной аппаратуры и источников питания.

  • 2.5.1.4 При регулировании и настройке должны соблюдаться требования безопасности по 2.2.

2.5.2 Измерение уровня собственного фона БДМГ-216Е

  • 2.5.2.1 При измерении уровня собственного фона БДМГ-216Е мощность экспозиционной дозы внешнего гамма-излучения не должна превышать 1,8-10’12 А/кг (25 мкР/ч) в месте расположения БДМГ-216Е.

  • 2.5.2.2 Подключите БДМГ-216Е к источникам питания и измерительной аппаратуре согласно схеме, приведенной на рисунке 10.

  • 2.5.2.3 Поместите БДМГ-216Е в свинцовую защиту толщиной не менее 50 мм.

  • 2.5.2.4 Включите БП№1. Переключатели S2 и S1 должны находиться в положении «ВЫКЛ».

  • 2.5.2.5 Подайте напряжение питания на БДМГ-216Е, включив переключатель

S1.

  • 2.5.2.6 При помощи ПП произведите три измерения импульсного потока Щф, длительностью по 300 с.

  • 2.5.2.7 Определите средний импульсный поток Пф, с'1, обусловленный собственным фоном, по формуле:

(2)

где ш - количество измерении;

t - время измерения, с.

  • 2.5.2.8 Уровень собственного фона БДМГ-216Е пф, с’1, должен

соответствовать значению, приведенному в 1.2.6.

XI

Цепь

Конт.

U+

13

и-

14

Контроль+

5

Контроль-

6

Изм.чув+

1

Изм.чув -

2

Л У^ВЫКЛ"

е> 1

"ВЫКЛ"

ft

R1

1

Cl

С1 - конденсатор емкостью 2200 г !>±10%;

SI, S2 - переключатели;

Rl, R2 - резисторы сопротивлением 130 Ом±Ю%;

XI - вилка 2РМГ24Б19Ш1Е2 ГЕО. 64.140 ТУ;

БП№ 1 - для базового БДМГ-216 д напряжением от 20 до 60 В, для БДМГ-216Е1 от 10 до 30 В;

БП № 2 - от 6 до 12 В.

Рисунок 10 - Схема включения БДМГ-216Е к измерительной аппаратуре и

и. очникам питания

2.5.3 Контроль работе юсобности

  • 2.5.3.1 Подключите БДМ1” И6Е к источникам питания и измерительной аппаратуре согласно схеме, при?. ■ иной на рисунке 10.

  • 2.5.3.2 Включите БП№ л БП№2. Переключатели S2 и S1 должны находиться в положении «ВЫК1.,

Подайте напряжение пим. на БДМГ-216Е, включив переключатель S1, и проконтролируйте появление ф :      импульсов.

  • 2.5.3.3 Включите генератор проверки работоспособности переключателем S2. Проконтролируйте увеличение импульсного потока до значения, указанного в 1.2.7.

  • 2.5.3.4 Выключите генератор проверки работоспособности переключателем S2. Проконтролируйте уменьшение импульсного потока до фонового значения.

2.5.4 Определение чувствительности БДМГ-216Е по ОСГИ

  • 2.5.4.1 Рассчитайте активности образцовых источников типа ОСГИ А[(56), Бк, номинальной активностью Л 5 6)0 104, 105, 106 Бк на момент измерения по формуле

(3)

где Л4(5 6)0 - активность источника на момент аттестации, взятая из свидетельства о поверке на источник;

t - время, прошедшее с момента аттестации;

Т1/2 - период полураспада.

Примечание -1 и Т1/2 должны иметь одинаковые единицы измерения.

  • 2.5.4.2 Подключите БДМГ-216Е к источникам питания и измерительной аппаратуре согласно схеме, приведенной на рисунке 10.

  • 2.5.4.3 Расположите БДМГ-216Е вертикально, соединителем вниз. Установите на торце БДМГ-216Е держатель. Переключатель S2 должен быть в положении «ВЫКЛ».

  • 2.5.4.4 Включите БП № 1.

  • 2.5.4.5 Проведите измерение внешнего гамма фона БДМГ-216Е в держателе по 2.5.2.6, 2.5.2.7.

  • 2.5.4.6 Установите в держатель источник ОСГИ номинальной активностью 104Бк. Произведите три измерения по 300 с и вычислите средний импульсный поток, обусловленный источником ОСГИ номинальной активностью 104Бк, п4, с’1, по формуле (2).

  • 2.5.4.7 Вычислите значение чувствительности, S4Tcs, 1/(Бк-с), по формуле

(4)

  • 2.5.4.8 Установите в держатель источник ОСГИ номинальной активностью 105Бк. Произведите три измерения по ЗООс и вычислите средний импульсный поток, обусловленный источником ОСГИ номинальной активностью 105Бк, п5, с'1, по формуле (2).

  • 2.5.4.9 Вычислите значение чувствительности, S5tcs, 1/(Бк-с), по формуле (4).

  • 2.5.4.10 Установите в держатель источник ОСГИ номинальной активностью 106Бк. Произведите три измерения по ЗООс и вычислите средний импульсный поток, обусловленный источником ОСГИ номинальной активностью 106Бк, п6, с’1, по формуле (2).

  • 2.5.4.11 Вычислите значение чувствительности, S6tcs, 1/(Бк-с), по формуле (4).

  • 2.5.4.12 Определите среднее значение чувствительности БДМГ-216Е к источнику ОСГИ, Stcs, 1/(Бк-с), ио формуле:

(5)

  • 2.5.4.13 Значение Stcs,   1 /(Бк-с), должно соответствовать значению,

приведенному в таблице 1.

2.5.5 Определение чувствительности БДМГ-216Е по радионуклиду 137Cs и коэффициента линеаризации

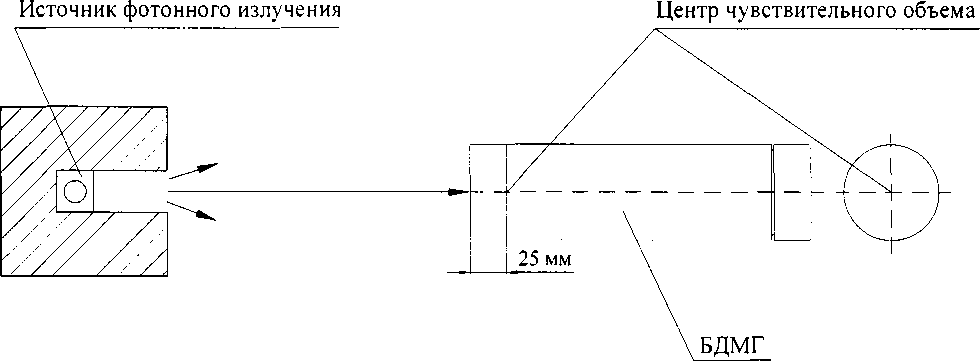

  • 2.5.5.1 Установите БДМГ-216Е на поверочной установке согласно рисунку 11.

  • 2.5.5.2 Подключите БДМГ-216Е к источникам питания и измерительной аппаратуре согласно схеме, приведенной, на рисунке 10.

  • 2.5.5.3 Проведите измерение среднего импульсного потока, обусловленного внешним гамма фоном БДМГ-216Е, на установке, пфу, с'1, по 2.5.2.4 - 2.5.2.7.

  • 2.5.5.4 Создайте поле месте расположения БДМГ-216Е с МЭАД

Я!* (10) =0,01 Зв/ч.

  • 2.5.5.5 Проведите три измерения импульсного потока в течение времени, достаточного для набора 5 000 импульсов. Определите средний импульсный поток П1 у, с

  • 2.5.5.6 Создайте поле в месте расположения БДМГ-216Е с МЭАД Яг *(10) = 1,0 Зв/Ч.

  • 2.5.5.7 Проведите три измерения импульсного потока в течение времени, достаточного для набора 5 000 импульсов. Определите средний импульсный поток Пг у, с 1.

  • 2.5.5.8 Рассчитайте коэффициент линеаризации, т, с, по формуле

    Я .....

    Я) *(10) пФу)

    / • \

    Яг *(Ю)

    (6)

1Я,*(10) J

  • 2.5.5.9 Рассчитайте чувствительность, SCs, с’’/(3в/ч), по формуле

(7)

2.6 Возможные неисправности и методы их устранения

  • 2.6.1 Наиболее вероятные неисправности и методы их устранения указаны в таблице 6.

Таблица 6 - Вероятные неисправности и методы их устранения

Наименование неисправности, внешнее проявление

Вероятная причина

Методы устранения

Примечание

1 Нет сигнала собственного фона

Неисправны кабели, соединяющие БДМГ-216Е с измерительной аппаратурой

Провести ремонт кабелей

Неисправен узел детектирования

Заменить узел детектирования исправным из состава КЗЧ

2 Отсутствует сигнал от генератора проверки работоспособности

1-к-испр;.з.:ы кабели, соединяющие БДМГ-216Е с измерит плюй аппаратурой

Провести ремонт кабелей

Неиспр.. ■ узел детсктир ’вания

Заменить узел детектирования исправным из состава КЗЧ

3 Собственный фон БДМГ-216Е больше указанного в 1.2.6

Неисправен узел

детектирования

Заменить узел детектирования исправным из состава КЗЧ

Наличие е помещении источник:'.^ ов) гамма-излучен!"

При наличии источника(ов) удалить его (их) из помещения

Внешняя поверхность

БДМГ-2 1 6 Е

радиоак нвпо

загрязнена

Провести дезактивацию поверхности БДМГ-216Е

2.6.2 При проведении ре.

гных работ БДМГ-216Е с целью выявления и

устранения неисправностей обл

айте требования безопасности по 2.2.

Перед проведением ре ioli ых работ необходимо убедиться в правильности подключения БДМГ-216Е к исто микам питания. Убедитесь в наличии напряжения питания БДМГ-216Е.

2.6.3 После нахожд. ■ : я и

: ;равности и замены элементов, покройте места

паек лаком, предварительно .рог.

их спиртом.

После ремонтных рг.оо.

..доведите настройку, регулировку и поверку

БДМГ-216Е по 2.5 и по методшл '.дела 4.

  • 2.7 Действия в экстремальных условиях

2.7.1 Действия при возникновении пожара

  • 2.7.1.1 В случае возникновения пожара на месте размещения БДМГ-216Е необходимо обесточить БДМГ-216Е и помещение, в котором оно находится, затем действовать согласно указаниям внутренней инструкции для персонала объекта.

3 Техническое обслуживание
  • 3.1 Общие указания

    • 3.1.1 Техническое обслуживание производится с целью обеспечения правильной и длительной работы БДМГ-216Е.

    • 3.1.2 Техническое обслуживание проводится на месте эксплуатации или в лабораторных условиях.

Специалисты, допускаемые к обслуживанию, должны знать правила работы с радиоактивными источниками и правила электробезопасности. При обслуживании БДМГ-216Е следует соблюдать меры безопасности по 2.2.

  • 3.1.3 Технический осмотр и проверка работоспособности БДМГ-216Е проводится по 2.4.3, 2.4.4.

  • 3.2 Меры безопасности

    • 3.2.1 При обслуживании БДМГ-216Е следует соблюдать меры безопасности по 2.2.

  • 3.3 Объем и периодичность контрольнопрофилактических работ

    • 3.3.1 Контрольно-профилактические работы проводятся с целью обеспечения работоспособности БДМГ-216Е после окончания гарантийного срока.

    • 3.3.2 Сроки и объем проведения контрольно-профилактических работ приведены в таблице 7.

Таблица 7 - Сроки и объем проведения контрольно-профилактических работ

Сроки проведения контрольнопрофилактических рабо т

Выполнение работ (пункты настоящего раздела)

Один раз в смену

3.3.3

Один раз в 6 месяцев

3.3.4, 3.3.5

  • 3.3.3 Импульсный поток от генератора проверки работоспособности по 2.5.3.

  • 3.3.4 Внешний осмотр изделия по 2.4.3.

После внешнего осмотра проводится контроль радиоактивного загрязнения узлов и деталей конструкции.

  • 3.3.5 Проверка уровня собственного фона по 2.5.2.

4 Методика поверки
  • 4.1 Общие сведения

    • 4.1.1 Настоящий раздел устанавливает методику первичной и периодической поверок Б ДМГ-216Е.

      • 4.1.1.1 Первичной поверке подлежит БДМГ-216Е при выпуске из производства и после ремонта.

      • 4.1.1.2 Периодической поверке подлежит БДМГ-216Е, находящийся в эксплуатации или на хранении, через определенные межповерочные интервалы (см. 4.1.2).

Периодической поверке может не подвергаться БДМГ-216Е, находящийся на длительном хранении.

Результаты периодической поверки действительны в течение межповерочного интервала.

  • 4.1.2 Межповерочный интервал - 1 год.

  • 4.2 Операции поверки

    • 4.2.1 При проведении поверки БДМГ-216Е должны быть выполнены операции, указанные в таблице 8. При получении отрицательных результатов при проведении той или иной операции, поверка прекращается.

Таблица 8 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

периодической поверке

Внешний осмотр

4.7.1

Да

Да

Опробование БДМГ-216Е

4.7.2

Да

Нет

Определение метрологических характеристик

4.8

Да

Нет

Поверка на штатном месте

4.9

Нет

Да

  • 4.3 Средства поверки

    • 4.3.1 При проведении поверки должны применяться приборы и оборудование, указанные в таблице 4.

  • 4.4 Требования безопасности

    • 4.4.1 При проведении поверки должны соблюдаться требования безопасности, изложенные в 2.2.

  • 4.5 Условия поверки

    • 4.5.1 Все виды поверок проводятся в нормальных условиях (ГОСТ 8.395-80):

температура окружающего воздуха, °C.............................................................(20±5)

относительная влажность воздуха, %.........................................................от 30 до 80

атмосферное давление, кПа....................................................................от 84 до 106,7

мощность экспозиционной дозы внешнего гамма-излучения, не более, мкР/ч ... 25 напряжение питания БДМГ-216Е, В.........................................................от 25 до 60.

  • 4.6 Подготовка к поверке

    • 4.6.1 Перед проведением поверки должна быть проверена радиоактивная загрязненность внешней поверхности БДМГ-216Е и при необходимости проведена дезактивация с использованием указаний 2.2 и 1.2.10. БДМГ-216Е должен быть выдержан в условиях по 4.5.1 в течение не менее 6 ч.

    • 4.6.2 Подключите БДМГ-216Е к источникам питания в соответствии с рисунком 10.

  • 4.7 Проведение поверки

4.7.1 Внешний осмотр

  • 4.7.1.1 Проведите внешнюю проверку БДМГ-216Е на соответствие требованиям комплектности (см. паспорт на БДМГ-216Е) и маркировки (см. 1.6). При визуальном осмотре внешнего состояния проверьте надежность подключения соединительного кабеля.

51
  • 4.7.1.2 При поверке проведите осмотр внешней поверхности БДМГ-216Е. Внутренняя поверхность БДМГ-216Е не осматривается.

При осмотре следует руководствоваться требованиями 2.2.

4.7.2 Опробование БДМГ-216Е

  • 4.7.2.1 Для опробования БДМГ-216Е необходимо произвести операции по

2.4.4.

  • 4.8 Определение метрологических характеристик

    • 4.8.1 Поверка БДМГ-216Е проводится с учетом рекомендаций МЭК 60951-1 на образцовой дозиметрической установке второго разряда по ГОСТ 8.087-2000, с набором источников цезий-137, перед установкой его на постоянное место эксплуатации.

    • 4.8.2 Подключите БДМГ-216Е к источникам питания и измерительной аппаратуре согласно схеме, приведенной на рисунке 10.

    • 4.8.3 Установите БДМГ-216Е на поверочной дозиметрической установке в соответствии с рисунком 11.

Рисунок 11 - Расположение БДМГ-216Е на поверочной дозиметрической установке

  • 4.8.4 Проведите измерение среднего импульсного потока, обусловленного внешним гамма фоном БДМГ-216Е, на установке, БфУ, с’1, по 2.5.2.4 - 2.5.2.7.

  • 4.8.5 Создайте в центре чувствительного объема БДМГ-216Е поле гамма-излучения с МЭ АД Я|*(Ю) = (7,0 ± 1,0)-10’' Зв/ч.

  • 4.8.6 Проведите три измерения импульсного потока в течение времени, достаточного для набора 5 000 импульсов. Определите средний импульсный поток

  • 4.8.7 Рассчитайте значение чувствительности S у, с'’/(Зв/ч), по формуле (7).

  • 4.8.8 Рассчитайте отклонение чувствительности от значения, указанного в паспорте на БДМГ-216Е, 5Ь %, по формуле

(8)

  • 4.8.9 Рассчитайте основную относительную погрешность БДМГ-216Е, 5, %, по формуле: где 50 - погрешность аттестации поверочной дозиметрической установки, %.

    (9)

  • 4.8.10 БДМГ-216Е считается пригодным для эксплуатации, если полученное значение основной относительной погрешности не превышает значения, приведенного в 1.2.4.

  • 4.9 Поверка БДМГ-216Е на штатном месте

    • 4.9.1 Перед проведением поверки проведите внешний осмотр БДМГ-216Е и проверьте надежность подключения кабелей.

    • 4.9.2 Поверка на штатном месте возможна с использованием:

  • - источника цезий-137 А=106 Бк типа ОСГИ (совместно с держателем);

  • - KPG-04R1 (совместно с подставкой ЕКДФ.301318.001-01).

Средства поверки на штатном месте определяет организация, проводящая поверку. KPG-04R1, держатель, подставка ЕКДФ.301318.001-01 поставляются по отдельному заказу.

  • 4.9.3 Поверка на штатном месте с использованием источника цезий-137 А=106 Бк типа ОСГИ

    • 4.9.3.1 Установите держатель на торец БДМГ-216Е.

    • 4.9.3.2 Определите по формуле (1) или выведите на дисплей устройства типа УНО фоновое значение МЭАД. Время измерения не менее 1500 с.

    • 4.9.3.3 Рассчитайте активность источника цезий-137 Д[,Бк типа ОСГИ по 2.5.4.1 на момент измерения.

    • 4.9.3.4 Установите в держатель источник цезий-137 А=106 Бк типа ОСГИ.

    • 4.9.3.5 Определите по формуле (1) или выведите на дисплей устройства типа УНО значение МЭАД. Время измерения не менее 300 с.

    • 4.9.3.6 Рассчитайте разностное значение Яс, *(10) (значение МЭАД по 4.9.3.5 без фонового значения по 4.9.3.2), обусловленное образцовым источником цезий-137.

    • 4.9.3.7 Рассчитайте измеренную активность Ати образцового источника при помощи коэффициента перехода на штатном месте, Бк, по формуле

      (Ю)

  • 4.9.3.8 Рассчитайте погрешность измерения МЭАД 5„, %, по формуле

    л!-/

    А

где 5та - погрешность аттестации образцового источника, %.

  • 4.9.3.9 БДМГ-216Е считается прошедшим поверку на штатном месте, если основная относительная погрешность не превышает значения, приведенного в 1.2.4.

4.9.4 Поверка на штатном месте с использованием KPG-04R1

  • 4.9.4.1 Не отсоединяя от БДМГ-216Е кабель, снимите его со штатного места и установите в подставку ЕКДФ.301318.001-01, совместив метку на торце БДМГ-216Е с меткой на подставке ЕКДФ.301318.001-01.

  • 4.9.4.2 Определите по формуле (1) или выведите на дисплей устройства типа УНО фоновое значение МЭАД. Время измерения не менее 1500 с.

  • 4.9.4.3 Установите в подставку ЕКДФ.301318.001-01 с БДМГ-216Е облучатель из состава KPG-04R1.

  • 4.9.4.4 Рассчитайте величину постоянной закона обратных квадратов облучателя из состава KPG-04R1 на текущий момент времени Сх, мГр-см2/мин, по формуле

    Сх = С0 exp

-0,693-/

(12)

Т

2 1/2

где Со - значение постоянной закона обратных квадратов на момент аттестации KPG-04R1, взятый из «Свидетельства о поверке KPG-04R1» либо из формуляра на KPG-04R1, мГр-см2/мин;

t - время, прошедшее с момента последней аттестации;

Т1/2 — период полураспада 137Cs.

Примечание -1 и Т)/2 должны иметь одинаковые единицы измерения.

  • 4.9.4.5 Определите по формуле (1) или выведите на дисплей устройства типа УНО значения МЭАД. Время измерения не менее 100 с.

  • 4.9.4.6 Рассчитайте разностное значение 77 т; *(10) (значение МЭАД по

  • 4.9.4.5 без фонового значения по 4.9.4.2), обусловленное KPG-04R1.

  • 4.9.4.7 Рассчитайте измеренное значение величины постоянной закона обратных квадратов облучателя из состава KPG-04R1 при помощи Кпшкро, взятого из паспорта на БДМГ-216Е, мГр-см2/мин, по формуле

Н KPG* (10)

(13)

ПШ KPG

  • 4.9.4.8 Рассчитайте погрешность измерения МЭАД 5М, %, по формуле где 5ТЛ - погрешность аттестации KPG-04R1, %.

    S-

    •ю°+Ы

    (14)

  • 4.9.4.9 БДМГ-216Е считается прошедшим поверку на штатном месте, если основная относительная погрешность не превышает значения, приведенного в 1.2.4.

  • 4.10 Оформление результатов поверки

    • 4.10.1 Положительные результаты поверки БДМГ-216Е должны оформляться путем нанесения оттиска поверительного клейма, заверенного поверителем, в разделе «Свидетельство о приемке» паспорта на БДМГ-216Е или путем выдачи «Свидетельства о поверке» по форме, установленной в ПР 50.2.006-94.

    • 4.10.2 БДМГ-216Е, прошедший поверку с отрицательными результатами, к применению не допускают, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» по форме, установленной в ПР 50.2.006-94.

Средство измерения, несоответствующее требованиям технической документации, направляют в ремонт с проведением первичной поверки после настройки.

5 Текущий ремонт
  • 5.1 Текущий ремонт изделия

5.1.1 Общие указания

  • 5.1.1.1 Текущий ремонт БДМГ-216Е проводится при возникновении неисправности БДМГ-216Е, а также при обнаружении влияющих на работоспособность механических повреждений БДМГ-216Е.

  • 5.1.1.2 Ремонт измерительного канала с БДМГ-216Е производится путем замены неисправного БДМГ-216Е исправным и поверенным (при наличии запасного БДМГ-216Е) с дальнейшим ремонтом, настройкой и поверкой неисправного БДМГ-216Е в лабораторных условиях с использованием КЗЧ.

После замены БДМГ-216Е необходимо на устройстве типа УНО поменять константы (конфигурационные параметры) в соответствии с основными техническими данными БДМГ-216Е, приведенными в паспорте ЕКДФ.418264.007 ПС.

  • 5.1.1.3 Ремонт неисправного БДМГ-216Е производится путем замены узла детектирования из состава КЗЧ (при наличии) в лабораторных условиях с дальнейшей настройкой и поверкой.

При замене узла детектирования следует руководствоваться приложениями Б, В, Д.

  • 5.1.1.4 После замены узла детектирования необходим перерасчет коэффициентов перехода КПш, указанных в паспорте на БДМГ-216Е, согласно приложению Г.

  • 5.1.1.5 Наиболее вероятные причины неисправности БДМГ-216Е и способы их устранения приведены в таблице 6.

  • 5.1.1.6 После нахождения неисправности и замены элементов, покройте места паек лаком, предварительно промыв их спиртом.

5.1.2 Меры безопасности

  • 5.1.2.1 БДМГ-216Е должен быть заземлен согласно 2.2.2.

  • 5.2 Текущий ремонт составных частей изделия

    • 5.2.1 Текущий ремонт узлов из состава БДМГ-216Е производится только специалистами предприятия-изготовителя или специально обученным персоналом.

6 Консервация и расконсервация
  • 6.1 Консервация БДМГ-216Е должна производиться путем изоляции изделий от окружающей среды с помощью упаковочных материалов с последующим осушением воздуха в изолированном объеме влагопоглотителем (вариант защиты ВЗ-10 ГОСТ 9.014-78). Комплект эксплуатационной документации консервируется путем помещения в чехол из полиэтиленовой пленки, который должен быть заварен.

  • 6.2 Срок защиты БДМГ-216Е в условиях хранения 3 года.

  • 6.3 Срок переконсервации БДМГ-216Е через 3 года.

  • 6.4 Переконсервация должна проводиться в закрытом вентилируемом помещении, при этом:

  • - температура от 15 до 40 °C;

  • - относительная влажность не более 80% при температуре 25 °C;

  • - содержание в воздухе коррозионных агентов для условно-чистой атмосферы (тип I ГОСТ 15150-69):

  • - сернистый газ до 20 мг/м2-сут;

  • - хлориды       до 0,3 мг/м2 • сут;

  • - не допускается наличие паров кислот и щелочей.

  • 6.5 При расконсервации БДМГ-216Е необходимо провести внешний осмотр и проверку его согласно 2.4.4.

7 Упаковывание
  • 7.1 При необходимости транспортирования БДМГ-216Е следует провести его упаковывание.

  • 7.2 БДМГ-216Е обернуть бумагой. Уложить в коробку, при этом свободное пространство заполнить изолоном. Смещение изделия в коробке недопустимо. Линию разъема коробки заклеить лентой. На коробке маркировать условное наименование изделия.

Произвести консервацию БДМГ-216Е по ГОСТ 9.014-78 вариант ВЗ-10 помещением коробки в чехол.

  • 7.3 Провести консервацию эксплуатационной документации по ГОСТ 9.014-78 вариант ВЗ-10 помещением документации в чехол.

  • 7.4 Законсервированный БДМГ-216Е и комплект документации уложить в ящик произвольно. На дно ящика, в свободные промежутки и поверх изделий положить картон. Смещение изделий недопустимо.

  • 7.5 Крышку ящика прибить гвоздями.

  • 7.6 Ящик пломбировать и маркировать согласно 1.6.

  • 7.7 Упаковывание должно проводиться в закрытом вентилируемом помещении, при этом:

  • - температура от 15 до 40 °C;

  • - относительная влажность не более 80 % при температуре 25 °C;

  • - содержание в воздухе коррозионных агентов для условно-чистой атмосферы (тип I ГОСТ 15150-69):

  • - сернистый газ до 20 мг/м2-сут;

  • - хлориды до 0,3 мг/м2-сут;

  • - не допускается наличие паров кислот и щелочей.

  • 7.8 Пломбирование транспортной тары осуществляется установкой пломб (см. рисунки 3 или 4, в зависимости от типа ящика).

8 Хранение
  • 8.1 Законсервированный и упакованный БДМГ-216Е может храниться в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (условия хранения 3 (ЖЗ) ГОСТ 15150-69) при:

  • - температуре воздуха от минус 10 до плюс 50 °C;

  • - относительной влажности воздуха:

  • - верхнее значение 98 % при 35 °C;

  • - среднегодовое значение 75% при 27 °C.

  • 8.2 Срок хранения без переконсервации - 3 года.

  • 8.3 Назначенный срок хранения БДМГ-216Е - 3 года.

9 Транспортирование
  • 9.1 БДМГ-216Е, упакованный в соответствии с требованиями 1.7, выдерживает транспортирование на любые расстояния автомобильным и железнодорожным транспортом (в закрытых транспортных средствах), водным транспортом (в трюмах судов), авиационным транспортом (в герметизированных отапливаемых отсеках).

  • 9.2 БДМГ-216Е, упакованный в соответствии с требованиями 1.7, выдерживает следующие транспортные внешние воздействующие факторы:

-температура воздуха от минус 40 до плюс 50 °C;

-относительная влажность воздуха до 98 % при 35 °C.

  • 9.3 Расстановка и крепление в транспортных средствах ящиков с БДМГ-216Е должны обеспечивать их устойчивое положение, исключающее возможность смещения ящиков и удары друг о друга, а также о стенки транспортных средств.

  • 9.4 При совместной погрузке ящиков разной массы ящики большей массы должны быть уложены в нижних рядах.

  • 9.5 Указания манипуляционных знаков должны выполняться на всех этапах следования БДМГ-216Е по пути от грузоотправителя до грузополучателя.

  • 9.6 После транспортирования и хранения БДМГ-216Е при температуре ниже 0 °C перед вскрытием тары ее необходимо выдержать в нормальных условиях не менее 6 ч.

10 Утилизация
  • 10.1 В случае невозможности продления срока эксплуатации (см. 1.2.19) БДМГ-216Е подлежит разборке и утилизации.

  • 10.2 БДМГ-216Е, выведенный из эксплуатации и не подлежащий ремонту, должен быть утилизирован в следующем порядке:

  • - проверить на наличие радиоактивного загрязнения и, в случае необходимости, провести дезактивацию;

  • - при уровне радиоактивного загрязнения выше допустимых норм утилизировать по правилам утилизации твердых радиоактивных отходов в порядке, установленном в «Санитарных правилах обращения с радиоактивными отходами» (СПОРО-2002) Санитарные правила СП 2.6.6.1168-02;

  • - при уровне радиоактивного загрязнения ниже допустимых норм утилизировать в общем порядке.

  • 10.3 Дезактивацию следует проводить растворами по 1.2.10 в тех случаях, когда уровень радиоактивного загрязнения поверхностей БДМГ-216Е, доступных для ремонта, может быть снижен до допустимых значений (таблица 8.9 СП 2.6.1.758-99, 3.11.3, 3.11.4 СП 2.6.1.799-99).

  • 10.4 В соответствии с 3.7 СП 2.6.6.1168-02 допускается в качестве критерия о дальнейшем использовании БДМГ-216Е, загрязненного неизвестными гамма-излучающими радионуклидами, использовать мощность поглощенной дозы у поверхностей (0,1 м) БДМГ-216Е, доступных для ремонта.

  • 10.5 В случае превышения мощности дозы на 0,001 мГр/ч (1 мкЗв/ч) над фоном после дезактивации или превышения допустимых значений уровня радиоактивного загрязнения поверхностей, к БДМГ-216Е предъявляются требования как к РАО. РАО подлежат классификации в соответствии с разделом 3 СП 2.6.6.1168-02 и обращению (утилизации) в соответствии СП 2.6.6.1168-02.

  • 10.6 Упаковка БДМГ-216Е изготовлена из экологически чистых материалов, не наносящих вред окружающей среде, которые могут быть сданы на пункты переработки вторичного сырья.

Пр иложение А (справочное)

Перечень принятых сокращений

KPG-04R1 -устройство поверочное KPG-04R1 АБЛК.418234.418.

Базовый БДМГ-216Е - блок детектирования БДМГ-216Е ЕКДФ.418264.007.

БДМГ-216Е - базовый БДМГ-216Е и БДМГ-216Е1.

БДМГ-216Е1 - блок детектирования БДМГ-216Е1 ЕКДФ.418264.007-01.

БП - источник питания.

Держатель - держатель ЕКДФ.304215.005.

КЗЧ-комплект запасных частей для БДМГ ЕКДФ.412913.110 или его

исполнение в зависимости от исполнения БДМГ-216Е.

Комплект монтажных частей - комплект монтажных частей для БДМГ

ЕКДФ.412911.091.

МЭАД - мощность эквивалента амбиентной дозы.

MP3 - максимальное расчетное землетрясение.

ОСГИ - образцовый спектрометрический гамма - источник.

ПП - прибор пересчетный, частотомер.

РАО - радиоактивные отходы.

РЭ - руководство по эксплуатации.

Узел      детектирования - узел      детектирования      ПДПГ-19П1

АБЛК.418264.421-01 и ПДПГ-19П1А АБЛК.418264.421-02.

УНО - устройство накопления и обработки информации УНО-201Е

ЕКДФ.468219.001.

ЭО - электронный осциллограф.

Приложение Б (обязательное)

Перечень элементов БДМГ-216Е

Поз. обозначение

Наименование

Кол.

Примечание

А2

Жгут ЕКДФ.685691.030

1

XI

Розетка IDC-16F

1

Платан

Х2

Вилка 2РМГ24Б19Ш1Е2    ГЕ0.364.140 ТУ

1

Переменные данные для исполнений:

ЕКДФ.418264.007         БДМГ-216Е

А1

Узел детектирования ПДПГ-19П1

1

АБЛК.418264.421-01

ЕКДФ.418264.007-01       БДМГ-216Е1

А1

Узел детектирования ПДПГ-19П1А

1

АБЛК.418264.421-02

Приложение В (обязательное)

Схема электрическая соединений БДМГ-216Е

Рисунок В.1

Приложение Г (обязательное)

Методики определения переходных коэффициентов КПш

Г. 1 Определение переходного коэффициента Кщпосги от показаний БДМГ-216Е к активности источника типа ОСГИ

Г. 1.1 Установите держатель на торец БДМГ-216Е.

Г. 1.2 Определите по формуле (1) или выведите на дисплей устройства типа УНО фоновое значение МЭАД. Время измерения не менее 1500 с.

Г. 1.3 Установите источник цезий-137 А=106Бк типа ОСГИ в держатель. Рассчитайте активность источника цезий-137 ДГ,Бк типа ОСГИ по 2.5.4.1 на момент измерения.

Г. 1.4 Определите по формуле (1) или выведите на дисплей устройства типа УНО значения МЭАД. Время измерения не менее 500 с.

Г. 1.5 Рассчитайте разностное значение ЯсЛ(10), обусловленное образцовым источником цезий-137.

Г. 1.6 Рассчитайте значение переходного коэффициента Кпш осги, Зв/(ч-Бк), по формуле:

ЯсЛ(10)

пшосги~ .                           (Г. 1)

Лзбр

где АОбр - активность источника, пересчитанная на момент измерения, Бк.

Г. 1.7 Занесите новое значение Кпш осги в паспорт на БДМГ-216Е.

Г.2 Определение переходного коэффициента Кпш kpg от показаний БДМГ-216Е к постоянной С закона обратных квадратов облучателя из состава KPG-04R1

Г.2.1 Не отсоединяя от БДМГ-216Е кабель, снимите его со штатного места и установите в подставку ЕКДФ.301318.001-01, совместив метку на торце БДМГ-216Е с меткой на подставке ЕКДФ.301318.001-01.

Г.2.2 Определите по формуле (1) или выведите на дисплей устройства типа УНО фоновое значение МЭАД. Время измерения не менее 1500 с.

Г.2.3 Установите в подставку ЕКДФ.ЗО 1318.001-01 с БДМГ-216Е облучатель из состава K.PG-04R1.

Г.2.4 Рассчитайте величину постоянной закона обратных квадратов облучателя из состава KPG-04R1 на текущий момент времени Сх, мГр-см2/мин, по формуле

(Г.2)

где Со - значение постоянной закона обратных квадратов на момент аттестации K.PG-04R1, взятый из «Свидетельства о поверке K.PG-04R1» либо из формуляра на K.PG-04R1, мГр-см2/мин;

t - время, прошедшее с момента последней аттестации;

Т1/2 - период полураспада Cs.

Примечание -1 и Т1/2 должны иметь одинаковые единицы измерения.

Г.2.5 Определите по формуле (1) или выведите на дисплей устройства типа УНО значение МЭАД. Время измерения не менее 100 с.

Г.2.6 Рассчитайте разностное значение Я kpg *(10), обусловленное K.PG-04R1.

Г.2.7 Рассчитайте значение

(Зв/ч)/(мГр-см2/мин), по формуле:

переходного коэффициента КПш kpg,

НKPG* (10)

(Г.З)

Г.2.8 Занесите новое значение переходного коэффициентов КпшкР(3 в паспорт на БДМГ-216Е.

ЕКДФ.418264.007 P3.pdf

Поз.

Обозначение

Наименование

1

ЕКДФ.305312.002

Корпус

2

ЕКДФ.685691.030

Жгут

3

АБЛК.712331.001-45

Заглушка

4

ЕКДФ.711163.003

Гайка

5

ЕКДФ.306289.005-01

Втулка (для базового БДМГ-216Е)

ЕКДФ.306289.005-02

Втулка (для БДМГ-216Е1)

6

ЕКДФ.754121.002

Прокладка

7

ЕКДФ.754175.001-10

Кольцо

8

Винт M6-6gx8.58.016

ГОСТ 17475-80

9

еИ7.750.289-04

Лепесток 1-2-3,2x12-05

ГОСТ 22376-77

10

еИ9.362.223-12

Прокладка ОСТ 95 413-82

11

Пломба 3-АД1М-10

ГОСТ 18677-73

12

Узел детектирования

Приложение Е (рекомендуемое)

Схема распайки кабеля БДМГ-216Е - УНО

Е. 1 Схема кабеля представлена на рисунке Е. 1.

Розетка 2РМ24КПН19Г1В1 ГЕО.364.126 ТУ

"БДМГ"

Ч^Изм.чув.+

Изм.чув-

Контроль+

Контроль-

-

-

-

+—----

Е^--

Е^--

13

14

15

16

17

18

Вилка

2РМТ30КПН32Ш1А1В

ГЕО.364.126 ТУ "УНО" т

2

4

4

4

4

11

+21

^20 427 ^26 432 431 + 19

Рисунок Е. 1

Е.2 Рекомендуемые характеристики кабеля БДМГ-216Е - УНО:

проводники скручены в пары с шагом скрутки, мм, не более

номинальное сечение токопроводящих жил, мм2, не менее

электрическое сопротивление токопроводящей жилы постоянному току при температуре 20 °C, Ом/км, не более

длина, м, не более:

при ипит не менее 35 В

при ипит не менее 12 В общий медный или алюминиевый экран с наружным изолирующим покрытием.

ЕКДФ.418264.007 РЭ

54

ЕКДФ.418264.007 P3.pdf

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
