УТВЕРЖДАЮ

итель ГЦИ СИ

. Белоцерковский

2009

ЫТАНИЯ»

Измерители сопротивления изоляции 1503,1507

МЕТОДИКА ПОВЕРКИ г. Москва

2009

Настоящая методика поверки распространяется на измерители сопротивления изоляции 1503, 1507 (далее - приборы) производства компании “Fluke Corporation” (США), и устанавливает методы и средства их поверки.

Межповерочный интервал - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодической

1

Внешний осмотр

7.1

да

да

2

Опробование

7.2

да

да

3

Определение погрешности измерения постоянного напряжения

7.3.1

да

да

4

Определение погрешности измерения переменного напряжения

7.3.2

да

да

5

Определение погрешности измерения сопротивления в режиме «защитное заземление»

7.3.3

да

да

6

Определение погрешности измерения сопротивления изоляции

7.3.4

да

да

7

Определение допускаемого отклонения испытательного напряжения от номинального значения

7.3.5

да

да

2. СРЕДСТВА ПОВЕРКИ
  • 2.1. Для поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Наименование

средства поверки

Номер пункта методики

Рекомендуемый тип средства поверки и его метрологические характеристики

Калибратор постоянного и переменного напряжения, электрического сопротивления и сопротивления изоляции

7.3.1 -

7.3.4

калибратор универсальный Fluke 9100; относительная погрешность воспроизведения:

  • - постоянного напряжения в диапазоне 50 ... 1000 V не более ± 0.0075 %;

  • - переменного напряжения частотой 40 ... 400 Hz в диапазоне 50 ... 600 V не более ± 0.055 %;

  • - сопротивления в диапазоне 10 Ом ... 20 кй не более ± 0.125 %;

  • - сопротивления изоляции при испытательном напряжении до 1000 V в диапазонах 100 кЙ ... 2.999 Мй не более±0.1 %, 3 ... 29.99 МЙ не более ± 0.3 %; 30 ... 299.9 МЙ не более ± 0.5 %; 300 ... 2000 Мй не более ± 0.7 %;

  • - относительная погрешность измерения постоянного напряжения

50 ... 1200 V в режиме сопротивления изоляции не более ± 2.6 %

Измерители сопротивления изоляции 1503, 1507. Методика поверки. 2009

лист 2 из 9

  • 2.2. Вместо указанного в таблице 2 средства поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

  • 2.3. Указанное в таблице 2 средство измерений должно быть поверено и иметь свидетельство о поверке.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области электрических измерений, и аттестованные в соответствии с ПР50.2.012-94.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1. При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 4.2. Во избежание несчастного случая и для предупреждения повреждения поверяемого прибора необходимо обеспечить выполнение следующих требований:

  • - подсоединение калибратора к сети должно производиться с помощью сетевого кабеля, предназначенного для данного прибора;

  • - заземление калибратора должно производиться посредством заземляющего провода сетевого кабеля;

  • - запрещается производить подсоединение или отсоединение кабелей в то время, когда они подключены к источнику сигнала;

  • - запрещается работать с поверяемым прибором при снятых крышках или панелях;

  • - запрещается работать с прибором в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с прибором в случае обнаружения его повреждения.

5. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия окружающей среды:

  • - температура воздуха 23 ± 5 °C;

  • - относительная влажность воздуха 30 ... 70 %;

  • - атмосферное давление 84 ... 106.7 kPa.

6. ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1. Внешний осмотр

    • 6.1.1. При проведении внешнего осмотра проверяются:

  • - чистота и исправность разъемов;

  • - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора);

  • - сохранность органов управления, четкость фиксации их положений;

  • - комплектность прибора.

    Измерители сопротивления изоляции 1503, 1507. Методика поверки. 2009

    лист 3 из 9

  • 6.1.2. При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого прибора, его следует направить в сервисный центр для проведения регулировки и/или ремонта.

  • 6.2. Подготовка к поверке

    • 6.2.1. Перед началом работы поверитель должен изучить руководство по эксплуатации поверяемого прибора, а также руководства по эксплуатации применяемого средства поверки.

    • 6.2.2. Используемое средство поверки и поверяемый прибор должны быть подключены к сети (220 ± 10) V; (50 ± 0.5) Hz и выдержаны во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

7. ПРОВЕДЕНИЕ ПОВЕРКИ 7.1. ОБЩИЕ УКАЗАНИЯ ПО ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1.1. В процессе выполнения операций результаты измерений заносятся в протокол поверки.

Результат операции считается положительным, если полученные результаты укладываются в пределы допускаемых значений, которые указаны в таблицах раздела 7.3 настоящего документа.

  • 7.1.2. При получении отрицательных результатов по какой-либо операции ее необходимо повторить.

При повторном отрицательном результате прибор следует направить в сервисный центр для проведения регулировки и/или ремонта.

7.2. ОПРОБОВАНИЕ

Переключением положений ручки выбора режимов на лицевой панели прибора убедиться в том, что режимы работы и настройки соответствуют указанным в руководстве по эксплуатации.

  • 7.3. ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

7.3.1. Определение погрешности измерения постоянного напряжения
  • 7.3.1.1. Соединить кабелем из комплекта калибратора гнезда “V INSULATION” и “СОМ” поверяемого прибора соответственно с гнездами “HI” и “LO” калибратора.

Калибратор должен быть в положении выхода “OFF”.

  • 7.3.1.2. Установить переключатель на поверяемом приборе в положение “V”.

  • 7.3.1.3. Установить на калибраторе режим воспроизведения постоянного напряжения.

  • 7.3.1.4. Устанавливать на калибраторе значения напряжения, указанные в столбце 1 таблицы 7.1 при положении выхода “ON”.

Записывать отсчеты на поверяемом приборе в столбец 3 таблицы 7.1.

Измерители сопротивления изоляции 1503, 1507. Методика поверки. 2009

лист 4 из 9

Таблица 7.1

У становленное значение на калибраторе, V

Нижний предел допускаемых значений,V

Показание поверяемого прибора, V

Верхний предел допускаемых значений, V

1

2

3

4

+ 3.000

+ 2.7

+ 3.3

-3.000

-3.3

-2.7

+ 50.00

+ 48.7

+ 51.3

-50.00

-51.3

-48.7

+ 100.0

+ 97.7

+ 102.3

- 100.0

- 102.3

-97.7

+ 250.0

+ 244.7

+ 255.3

-250.0

-255.3

- 244.7

+ 500.0

+ 489.7

+ 510.3

-500.0

-510.3

-489.7

7.3.1.5. Перевести выход калибратора в положение “OFF”.

7.3.2. Определение погрешности измерения переменного напряжения
  • 7.3.2.1. Соединить кабелем из комплекта калибратора гнезда “V INSULATION” и “СОМ” поверяемого прибора соответственно с гнездами “HI” и “LO” калибратора.

Калибратор должен быть в положении выхода “OFF”.

  • 7.3.2.2. Установить переключатель на поверяемом приборе в положение “V”.

  • 7.3.2.3. Установить на калибраторе режим воспроизведения переменного синусоидального напряжения.

  • 7.3.2.4. Устанавливать на калибраторе значения частоты и напряжения, указанные в столбцах 1 и 2 таблицы 7.2 при положении выхода “ON”.

Записывать отсчеты напряжения на поверяемом приборе в столбец 4 таблицы 7.2.

Таблица 7.2

Установленное значение на калибраторе

Нижний предел допускаемых значений, V

Показание поверяемого прибора, V

Верхний предел допускаемых значений, V

частота, Hz

напряжение, V

1

2

3

4

5

55

120

117.3

122.7

400

120

117.3

122.7

55

230

225.1

234.9

400

230

225.1

234.9

55

600

587.7

612.3

400

600

587.7

612.3

7.3.5.5. Перевести выход калибратора в положение “OFF”.

7.3.3. Определение погрешности измерения сопротивления в режиме «защитное заземление»

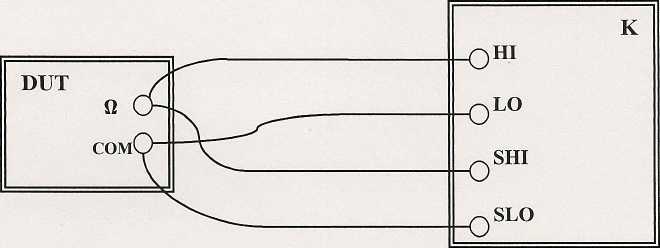

  • 7.3.3.1. Выполнить соединение по схеме, показанной на рисунке 1. Соединить кабелем из комплекта калибратора: гнездо “й ” поверяемого прибора с гнездами “HI” и “SHI” калибратора; гнездо “СОМ” поверяемого прибора с гнездами “LO” и “SLO” калибратора.

Рекомендуется использовать коммутирующее устройство 9105 из комплекта калибратора. Калибратор должен быть в положении выхода “OFF”.

Рисунок 1. К - калибратор; DUT - поверяемый прибор

  • 7.3.3.2. Перевести переключатель поверяемого прибора в положение “й”.

  • 7.3.3.3. Установить на калибраторе режим воспроизведения сопротивления и активировать функцию “4 Wire”.

  • 7.3.3.4. Устанавливать на поверяемом приборе пределы измерений, как указано в столбце 1 таблицы 7.3, и на калибраторе значения сопротивления, указанные в столбце 2 таблицы 7.3, при положении выхода “ON”.

Нажимая клавишу “TEST” на поверяемом приборе, записывать отсчеты сопротивления на поверяемом приборе в столбец 4 таблицы 7.3. Каждый раз устанавливать на калибраторе режим “Super” клавишей “Change Current”.

Таблица 7.3

Предел измерения

Установленное значение на калибраторе

Нижний предел допускаемых значений

Показание поверяемого прибора

Верхний предел допускаемых значений

1

2

3

4

5

20 Й

10.000 Й

9.82 Й

10.18 Й

19.000 Й

18.68 Й

19.32 Й

200 а

190.0 Й

186.8 Й

193.2 Й

2000 Й

1000 Й

982 Й

1018 Й

1900 Й

1868 Й

1932 Й

20 кЙ

10.000 кЙ

9.82 кЙ

10.18 кЙ

19.000 кЙ

18.68 кЙ

19.32 кЙ

7.3.3.5. Перевести выход калибратора в положение “OFF”.

7.3.4. Определение погрешности измерения сопротивления изоляции
  • 7.3.4.1. Соединить кабелем из комплекта калибратора гнезда “V INSULATION” и “СОМ” поверяемого прибора соответственно с гнездами “HI” и “LO” калибратора.

Калибратор должен быть в положении выхода “OFF”.

  • 7.3.4.2. Установить на калибраторе режим воспроизведения сопротивления изоляции, нажав клавишу “AUX” и выбрав режим “Insulation Resistance”.

  • 7.3.4.3. Установить переключатель на поверяемом приборе в положение, соответствующее режиму «сопротивление изоляции» (крайние положения по часовой стрелке) и значение испытательного напряжения, как указано в первой строке столбца 2 таблицы 7.4.

Таблица 7.4

Модель

Испытательное напряжение, V

У становленное значение на калибраторе

Нижний предел допускаемых значений

Показание поверяемого прибора

Верхний предел допускаемых значений

1

2

3

4

5

6

1507

50

100 кЙ

0.05 МЙ

0.15 МЙ

18 МЙ

17.41 МЙ

18.59 МЙ

100

18 МЙ

17.41 МЙ

18.59 МЙ

90 МЙ

86.8 МЙ

93.2 МЙ

250

18 МЙ

17.68 МЙ

18.32 МЙ

180 МЙ

176.8 МЙ

183.2 МЙ

1503, 1507

500

500 кЙ

0.44 МЙ

0.56 МЙ

1503

18 МЙ

17.59 МЙ

18.41 МЙ

1507

17.68 МЙ

18.32 МЙ

1503

180 МЙ

175.9 МЙ

184.1 МЙ

1507

176.8 МЙ

183.2 МЙ

1503

450 МЙ

436 МЙ

464 МЙ

1507

438 МЙ

462 МЙ

1503, 1507

1000

1 МЙ

0.5 МЙ

1.5 МЙ

1503

60 МЙ

58.3 МЙ

61.7 МЙ

1507

58.6 МЙ

61.4 МЙ

1503

180 МЙ

175.9 МЙ

184.1 МЙ

1507

176.8 МЙ

183.2 МЙ

1503

500 МЙ

485 МЙ

515 МЙ

1507

488 МЙ

512 МЙ

1503

1000 МЙ

975 МЙ

1025 МЙ

1507

980 МЙ

1020 МЙ

  • 7.3.4.4. Устанавливать на поверяемом приборе значения испытательного напряжения, указанные в столбце 2 таблицы 7.4, и значения сопротивления на калибраторе, указанные в столбце 3 таблицы 7.4 при положении его выхода “ON”.

Нажимая клавишу “TEST” на поверяемом приборе, записывать отсчеты сопротивления изоляции на поверяемом приборе в столбец 5 таблицы 7.4.

В столбце 1 таблицы 7.4 указаны модели поверяемого прибора.

  • 7.3.4.5. Перевести выход калибратора в положение “OFF”.

7.3.5. Определение допускаемого относительного отклонения испытательного напряжения от номинального значения
  • 7.3.5.1. Соединить кабелем из комплекта калибратора гнезда “V INSULATION” и “СОМ” поверяемого прибора соответственно с гнездами “HI” и “LO” калибратора.

Калибратор должен быть в положении выхода “OFF”.

  • 7.3.5.2. Установить на калибраторе режим воспроизведения сопротивления изоляции, нажав клавишу “AUX” и выбрав режим “Insulation Resistance”.

  • 7.3.5.3. Установить переключатель на поверяемом приборе в положение, соответствующее режиму «сопротивление изоляции» (крайние положения по часовой стрелке) и значение испытательного напряжения, как указано в первой строке столбца 2 таблицы 7.5.

Таблица 7.5

Модель

Испытательное напряжение, V

Установленное значение на калибраторе

Показание напряжения на калибраторе, V

Пределы допускаемой абсолютной погрешности, V

1

2

3

4

5

1507

100

100 кй

100 ... 120

250

250 кй

250 ... 300

1503, 1507

500

500 кй

500 ... 600

1503, 1507

1000

1 МЙ

1000 ... 1200

  • 7.3.5.4. Устанавливать на поверяемом приборе значения испытательного напряжения, указанные в столбце 2 таблицы 7.5, и значения сопротивления на калибраторе, указанные в столбце 3 таблицы 7.4 при положении его выхода “ON”.

Нажимая клавишу “TEST” на поверяемом приборе, записывать отсчеты измеряемого испытательного напряжения на калибраторе в столбец 4 таблицы 7.5.

  • 7.3.5.5. Перевести выход калибратора в положение “OFF”.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. При выполнении операций поверки оформляются протоколы в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерения;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

  • - температура и влажность в помещении;

  • - полученные значения метрологических характеристик;

  • - фамилия лица, проводившего поверку.

  • 8.2. При положительных результатах поверки выдается свидетельство о поверке в соответствии с ПР50.2.006-94 с изменением № 1 от 26.11.2001.

Поверительное клеймо наносится в соответствии с ПР50.2.007-2001.

  • 8.3. При отрицательных результатах поверки выдается извещение о непригодности в соответствии с ПР50.2.006-94 с изменением № 1 от 26.11.2001.

    Д.Р. Васильев

    Л.А.Филимонова

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

Главный метролог ГЦИ СИ «РОСИСПЫТАНИЯ»

Измерители сопротивления изоляции 1503, 1507. Методика поверки. 2009

лист 9 из 9
