Методика поверки «Государственная система обеспечения единства измерений Счетчики холодной воды крыльчатые LXS» (MП 282-17)

УТВЕРЖДАЮ

и.о, директора

ЦСМ»

Л.Н. Павлова

2017 г.

Государственная система обеспечения единства измерений

Счетчики холодной воды крыльчатые LXS

Методика поверки

МП 282-17

Томск

2017

Настоящая методика поверки распространяется на счетчики холодной воды крыльчатые LXS и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 6 месяцев.

В тексте приняты следующие сокращения и обозначения:

КТ    - класс точности;

ЭПР   - эталонный преобразователь расхода;

q_n     - номинальный расход;

q_t     - переходный расход;

q_mi_n   - минимальный расход;

А     - абсолютная погрешность измерений;

• 3      - относительная погрешность измерений, %.

При проведении поверки выполняют следующие операции:

• - внешний осмотр;

• - опробование;

• - определение метрологических характеристик.

Если при проведении какой-либо операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

При проведении поверки применяют средства поверки, указанные в таблице 1. Допускается применять другие средства поверки с аналогичными или лучшими метрологическими характеристиками, обеспечивающие контроль метрологических характеристик счетчиков.

Все применяемые средства поверки должны быть исправны, средства измерений должны быть поверены и иметь действующий срок поверки.

Таблица 1 - Средства поверки

При проведении поверки необходимо соблюдать требования безопасности, установленные в эксплуатационной документации на счетчик и используемые средства поверки.

• 4.1  При проведении поверки должны быть соблюдены следующие условия:

• - измеряемая среда                                     вода питьевая по

СанПиН 2.1.4.1074;

• - температура измеряемой среды, °C                     от плюс 10 до плюс 30;

• - температура окружающего воздуха, °C                  от плюс 15 до плюс 25;

• - относительная влажность окружающего воздуха, %      от 30 до 80;

• - атмосферное давление, кПа                             от 84 до 107,6;

• - напряжение питания переменного тока, В               от 210 до 230;

• - частота переменного тока, Гц                           от 49 до 51;

• - изменение температуры воды при поверке не должно превышать ±5,0 °C;

• - отсутствие вибрации, тряски и ударов, влияющих на работу счетчика;

• - рабочее положение счетчика - горизонтальное;

-прямые участки до и после счетчика должны быть не менее 10DN и 5DN соответственно.

• 4.2  Питание поверочной установки осуществляют от стационарного водопровода, напорного бака или при помощи центробежных насосов. При наличии пульсаций давления в линии, подающей воду к счетчикам, необходимо установить ресивер или иное устройство, сглаживающее пульсации.

Перед проведением поверки выполняют следующие подготовительные работы:

• - проверяют соблюдение требований разделов 3 и 4;

• - проверяют наличие действующего свидетельства об аттестации эталона (поверочной установки), а также действующих свидетельств о поверке и (или) знаков поверки на средства измерений, входящие в средства поверки;

• - подготавливают к работе средства поверки в соответствии с распространяющейся на них эксплуатационной документацией;

• - определяют модификацию, заводской номер и год изготовления счетчика.

• 6.1  Внешний осмотр

При внешнем осмотре счетчика проверяют:

• - четкость изображения надписей на маркировочной табличке, а также цифр и отметок на шкалах индикаторного устройства;

• - отсутствие пятен, трещин и сколов, влияющих на считывание показаний на индикаторном устройстве;

• - отсутствие загрязнений на стекле, закрывающих индикаторное устройство;

• - наличие стрелки, указывающей направление потока воды;

• - наличие знака утверждения типа на маркировочной табличке счетчика.

Результаты проверки положительные, если выполняются все вышеперечисленные требования.

• 6.2  Опробование

  • 6.2.1 Проверка герметичности счетчика

Герметичность счетчика проверяют созданием опрессовочным насосом в рабочей полости давления 1,6 МПа (16 кгс/см²).

Результаты проверки положительные, если после выдержки в течение 15 мин в местах соединений и корпусе не наблюдается каплепадения или течи воды. Падение давления по манометру не допускается.

Допускается подтверждать герметичность счетчика актом предприятия-изготовителя или предприятия, проводившего ремонт счетчика.

• 6.2.2   Проверка герметичности соединений

Счетчики устанавливают на испытательном стенде поверочной установки по одному или последовательно по несколько штук. Число счетчиков в группе должно обеспечивать возможность их поверки при наибольшем значении поверочного расхода (номинальный расход). Счетчики должны иметь одинаковый условный диаметр. Счетчики присоединяют к трубопроводу испытательного стенда через переходные или промежуточные патрубки, при этом должна быть обеспечена длина прямых участков трубопровода до и после счетчика не менее десяти и пяти условных диаметров счетчика соответственно. Счетчик устанавливают так, чтобы направление стрелки на корпусе счетчика совпадало с направлением потока воды. Пропускают воду через счетчики при номинальном расходе с целью удаления воздуха из системы.

Проверяют герметичность соединений счетчиков с трубопроводом. Проверку проводят давлением воды в системе поверочной установки при открытом запорном устройстве перед счетчиком и закрытом после него.

Результаты проверки положительные, если после выдержки в течение 5 мин в местах соединений и на корпусах счетчиков не наблюдается каплепадения или течи воды.

• 6.2.3   Проверка порога чувствительности счетчика

Проверку порога чувствительности счетчика проводят путем создания и последующего измерения расхода воды, при котором устанавливается непрерывное вращение крыльчатки, фиксируемое по вращению сигнальной звездочки.

Результаты проверки положительные, если значение наименьшего расхода воды, при котором начинается непрерывное вращение крыльчатки, не превышает:

• - 0,031 м³/ч для счетчика модификации LXS-DN15Е;

• - 0,079 м³/ч для счетчика модификации LXS-DN25E.

• 6.3  Определение метрологических характеристик

6.3.1 Относительную погрешность счетчика определяют при трех поверочных расходах (номинальном, переходном и минимальном), указанных в таблице 2.

Таблица 2

6.3.2 При каждом расходе выполняют одно или более измерений. Полученные результаты регистрируют в таблице по форме таблицы 3.

Таблица 3

• 6.3.3   Относительную погрешность счетчиков определяют сравнением результатов измерений одного и того же объема воды поверяемым счетчиком и ЭПР поверочной установки. При этом объем воды, измеренный счетчиком, определяют по разности показаний счетчика перед и после каждого пропуска воды через счетчик.

• 6.3.4   Температуру поверочной жидкости, температуру и влажность окружающей среды, атмосферное давление регистрируют в начале и в конце данной операции поверки.

• 6.3.5   Относительную погрешность счетчика для каждого измерения 5, %, определяют по формуле

V -V

8 = (1) ^эпр

Результаты проверки положительные, если относительная погрешность счетчиков при измерении объема находится в пределах:

• - для счетчика модификации LXS-DN15E:

±4 % в диапазоне расходов от q_t (включительно) до q_max;

±7 % в диапазоне расходов от q_mj_n до q_t.

• - для счетчика модификации LXS-DN25E:

±2 % в диапазоне расходов от q_t (включительно) до q_max',

±5 % в диапазоне расходов от q_mj_n до q_t.

• 7.1  Результаты поверки оформляют протоколом, рекомендуемая форма которого приведена в приложении А.

• 7.2  При положительных результатах поверки счетчика оформляют свидетельство о поверке с нанесением на него знака поверки или вносят запись в паспорт на счетчик и заверяют ее подписью поверителя и знаком поверки.

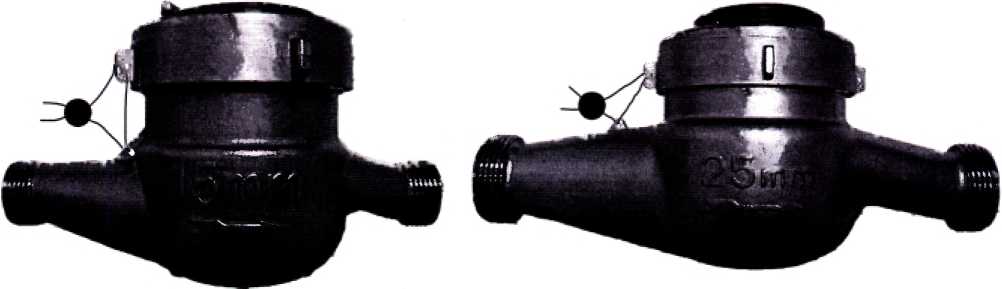

• 7.3  В целях предотвращения несанкционированного доступа к счетному механизму счетчика знак поверки наносится также на пломбу, установленную на контровочной проволоке, пропущенной через отверстия на крышке и на корпусе счетчика (рисунок 1).



а)                                                   б)

а - счетчик модификации LXS-DN15E; б - счетчик модификации LXS-DN25E

Рисунок 1 - Схема пломбировки счетчиков

• 7.4 При отрицательных результатах поверки счетчика оформляют извещение о непригодности. Счетчик, прошедший поверку с отрицательным результатом, не допускаются к использованию.

Приложение А

(рекомендуемое) Форма протокола поверки

№______________от «____»______20___г.

Средство измерений (СИ)______________________________________________________

наименование, тип, модификация, год выпуска, регистрационный номер в Федеральном фонде по обеспечению единства измерений

заводской номер (номера)________________________________________________________

принадлежащее____________________________________________________________

наименование юридического (физического) лица

поверено _______________________________________________________________________

наименование величин, диапазонов, на которых поверено средство измерений , (если предусмотрено методикой поверки)

поверено в соответствии с (заполняется в соответствии с описанием типа)___________________

наименование и номер документа на методику поверки

с применением эталонов:________________________________________________________________

наименование, заводской номер, регистрационный номер (при наличии), разряд, класс или

погрешность эталона, применяемого при поверке

при следующих значениях влияющих факторов:________________________________________

приводят перечень влияющих факторов,

нормированных в документе на методику’ поверки, с указанием их фактических значений

• - температура окружающего воздуха t_0Kpi_____°C; t_0Kp2______°C

• - атмосферное давление Р_атМ1_________кПа; Р_атМ2_________кПа;

• - относительная влажность cpj________%; <р₂________%;

• - температура воды t_Bi______°C; t_B2______°C

Результаты операций поверки:

• 1. Внешний осмотр______________________________________________________________

• 2. Опробование_________________________________________________________________

• 3. Определение (контроль) метрологических характеристик

Результаты проверки метрологических характеристик приведены в таблице:

Приложение А

Заключение: на основании результатов первичной (периодической) поверки СИ (не) соответствует метрологическим требованиям.

Счетчики холодной воды крыльчатые LXS

Методика поверки

МП 282-17
