Методика поверки «МАНОМЕТР ГЛУБИННЫЙ ГлуМ-К» (Код не указан!)

УТВЕРЖДАЮ директора по качеству ФГУП «ВНИИМС»

В. Иванникова

О/        2016 г.

4

СОДЕРЖАНИЕ

Стр.

• 1. Область применения

• 2. Операции поверки

• 3. Средства поверки

• 4. Требования безопасности

• 5. Условия проведения поверки

• 6. Подготовка к проведению поверки

• 7. Проведение поверки

• 8. Проверка соответствия программного обеспечения СИ

• 9. Оформление результатов поверки

Приложение 1

• 1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на МАНОМЕТР ГЛУБИННЫЙ ГлуМ-К (в дальнейшем - манометр) и устанавливает методику его первичной и периодической поверки.

Интервал между поверками 2 года.

• 2. ОПЕРАЦИИ ПОВЕРКИ

Таблица 1

3. СРЕДСТВА ПОВЕРКИ

Таблица 2

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверок необходимо соблюдать меры предосторожности в соответствии с правилами техники безопасности, указанными в технических описаниях и руководствах по эксплуатации на поверочное оборудование и поверяемые манометры.

• 5. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 5.1. При проведении поверки должны быть соблюдены следующие условия:

• - Температура окружающей среды, °C                       20 ±2, 50±2, 100±2, 125±2

• - Относительная влажность воздуха, %                                        30.. .90

• - Атмосферное давление, кПа                                               84... 106,7

• - Механические воздействия на манометр должны отсутствовать

Перед поверкой манометр должен быть выдержан в указанных условиях не менее 1 часа.

• 6. ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

  • 6.1. Перед проведением поверки установить в батарейный отсек манометра свежие элементы питания согласно руководства по эксплуатации ГМ 500.00.0.00 РЭ.

  • 6.2. Согласно п.3.4 ГМ 500.00.0.00 РЭ запрограммировать манометр на время работы 1 сутки с интервалом точек записи 1 сек.

  • 6.3. Собрать стенд, схема которого приведена на рис.1.

  • 6.4. Подготовить пресс и эталонные средства измерений, согласно их инструкций.

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1. Внешний осмотр производить следующим образом.

Проверить:

• -  отсутствие механических повреждений, влияющих на метрологические характеристики;

• -  целостность уплотнительных колец;

• -  отсутствие незакрепленных или слабозакрепленных элементов (определяется на слух);

• -  наличие свежего элемента питания в отсеке автономного источника питания.

Проверку комплектности производить сравнением с перечнем, приведенным в п.1.5 ГМ 500.00.0.00 РЭ.

• 7.2. Опробование производить согласно п.3.3 ГМ 500.00.0.00 РЭ.

• 7.3. Проверку диапазона измерения и основной погрешности измерения проводить в следующей последовательности:

-поместить поверяемый манометр в термокамеру. Далее:

• 7.3.1. Подсоединить испытуемый манометр к грузопоршневому манометру с помощью переходного устройства из комплекта поставки.

• 7.3.2. Задавать по показаниям эталонного грузопоршневого манометра избыточное давление на манометр не менее 6 значений давления, равномерно распределенных по всему рабочему диапазону, включая крайние точки.

• 7.3.3. Произвести запись в энергонезависимую память манометров в прямой (от 0 до N кгс/см²) и обратной (от N до 0 кгс/см²) последовательностях, делая выдержку времени в каждой точке порядка 2 мин. Верхний предел N и контрольные точки выбираются из таблицы 3 согласно исполнения и диапазона измерений манометра.

Таблица 3

• 7.3.4. Перенести данные из манометра в компьютер согласно п.3.5 ГМ 500.00.0.00 РЭ.

• 7.3.5. Результаты измерений занести в протокол по форме, представленной в таблице 4.

Таблица 4

• 7.3.6. Нижний предел измерений должен быть равен 0. Верхний предел измерений должен быть N кгс/см² согласно таблицы 3.

• 7.3.7. Для каждого результата измерений вычислить основную абсолютную погрешность измерения:

Д = Ри - Рвх ,

где Д (кгс/см²) - абсолютная погрешность измерения, Ри (кгс/см²) - измеренное значение давления, Рвх (кгс/см²) - действительное значение давления.

• 7.3.8. Вычислить основную приведенную погрешность измерения по формуле:

Д

Дпр = -........100% ,

Рмах

где Д - абсолютная погрешность измерения,

Рмах - верхний предел измерения давления.

• 7.3.9. Основная приведенная погрешность измерения не должна превышать ±0,15%.

• 7.3.10. Операции по пунктам 7.3.2.-7.3.9. повторить для каждой из указанных в п. 5.1. температур.

• 8. ПРОВЕРКА СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СИ

  • 8.1. Определение идентификационного наименования программного обеспечения

Для определения идентификационного наименования ПО «GISManager» необходимо: Запустить ПО «GISManager». Выбрать пункт меню - «Справка», в выпавшем списке выбрать - «О программе». В открывшемся окне указано идентификационное наименование программного обеспечения - «GISManager».

О программе...

£3акрьпъ 2|

Идентификационные данные ПО «GISManager»

• 8.2. Определение номера версии (идентификационного номера) программного обеспечения.

Для определения номера версии (идентификационного номера) программного обеспечения «GISManager» необходимо:

Запустить ПО «GISManager». Выбрать пункт меню - «Справка», в выпавшем списке выбрать - «О программе». В открывшемся окне указан номер версии (идентификационный номер) программного обеспечения - «1.0.1.41».

Для определения идентификационного наименования ПО микроконтроллера «ГлуМ», «ГлуМ1», «ГлуМ2» необходимо подключить глубинный манометр ГлуМ соответственно к персональному компьютеру, через СОМ порт или USB (при использовании переходника USB-COM). Запустить ПО «GISManager», выбрать пункт меню - «Прибор», в выпавшем окне выбрать - «Непосредственное измерение». Откроется новое окно «Непосредственное измерение», в нем указать номер порта к которому подключен манометр и выбрать тип манометра, после чего нажать кнопку «Установить соединение». После удачного установления соединения, в окне появится надпись «открыт» и станет доступно верхнее меню. Выбрать пункт меню - «Информация», в выпавшем списке выбрать «Состояние прибора». В открывшемся окне указан номер версии (идентификационный номер) программного обеспечения микроконтроллера глубинного манометра ГлуМ (для «ГлуМ» - 4, «Глум1» -1, «Глум2»- 5).

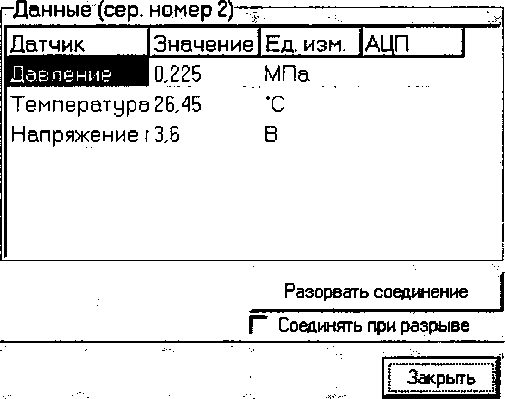

Непосредственное измерение

IUOM1           глУ м

|               открыт

Системное время

Приборное время

Окно «Непосредственное измерение» ПО «GISManager»

Указатель страниц: 28 : 86

Статус: Готов к запуску

Запущен от кнопки

Остановлен пользователем

Ошибки: Отказ керамического резонатора

каперипий™ 25 0&

Счетчи

Верси^прошивки: 4

Номиналь

Объем памяти (страниц): 8192

d

? Закрыть

Номер версии (идентификационный номер) ПО микроконтроллера «ГлуМ», «ГлуМ1», «ГлуМ2»

• 8.3. Определение цифрового идентификатора программного обеспечения (контрольной суммы исполняемого кода)

Для определения цифрового идентификатора программного обеспечения (контрольной суммы исполняемого кода) ПО «GISManager» необходимо найти файл GISManager.exe (C:\GISManager по умолчанию) в программе Total Commander, выбрать пункт меню -«Файл», в выпавшем списке выбрать - «Посчитать CRC-суммы». В открывшемся окне «Создание файлов контрольных сумм (CRC)», поставить галочку на против кодировки MD5 и нажать ОК. В данном каталоге создается файл GISManager.md5. который можно открыть любым редактором и посмотреть контрольную сумму исполняемого кода -bbacda5d 15fbb5c88326Oeb75Ocf7369.

• 9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1. Результаты измерений, обработки и расчета занести в протокол, составленный по произвольной форме.

  • 9.2. В случае положительных результатов поверки оформляют свидетельство о поверке по в соответствии с приказом Минпромторга № 1815 от 02.07.2015.

  • 9.3. В случае отрицательных результатов поверки, оформляют протокол с указанием полученных результатов, определяют и устраняют причины отрицательных результатов и повторяют поверку манометра. При наличии повторно отрицательных результатов оформляют извещение о непригодности манометра в соответствии с приказом Минпромторга № 1815 от 02.07.2015.

    Начальник отделения 207



    Яншин В.Н.

    гнатов А. А.

    Гончаров А. И.

Руководитель ИЦ ФГУП «ВНИИМС»

Начальник лаборатории 207^2

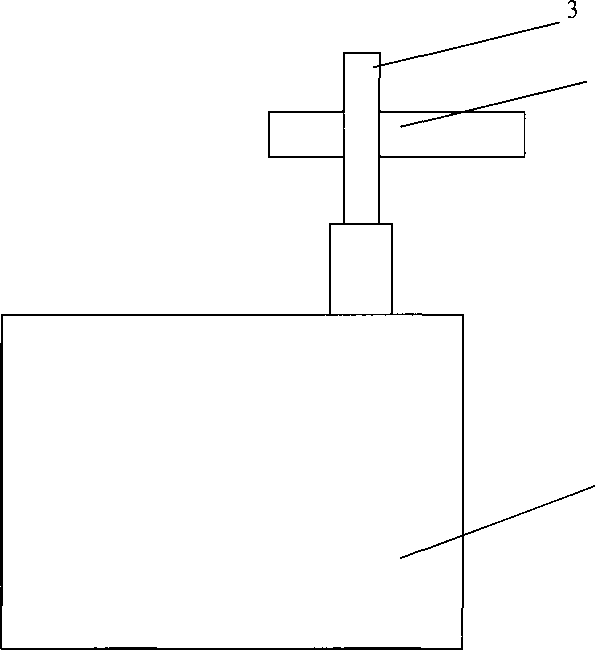

• 1 - грузопоршневой манометр

• 2 - поверяемый манометр

• 3 - переходное устройство

Рис. 1. Схема соединений для определения диапазона измерений и основной погрешности канала измерения давления
