Методика поверки «ГСИ. Системы измерительные газоаналитические модели MeshGuard SS » (МП 10-221-2019)

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ-филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Г.М. Георгиев

Утверждаю:

2020 г.

Государственная система обеспечения единства измерений

МП 102-221-2019

Екатеринбург

2020

• 1. Разработана: Уральским научно-исследовательским институтом метрологии - филиалом Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

• 2.  Исполнитель: Лифинцева М.Н. ведущий инженер УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева.

• 3. Утверждена УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» «29» июня 2020 г.

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ...6

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Проверка диапазона измерений и определение основной погрешности измерительного

канала

• 8.4 Определение вариации выходного сигнала измерительного канала,

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

Приложение Б

Приложение В

Дата введения «29» июня 2020 г.

• 1.1 Настоящий документ распространяется на системы измерительные газоаналитические модели MeshGuard SS (далее - системы) и устанавливает методику их первичной и периодической поверок.

• 1.2 При эксплуатации допускается замена газоанализаторов или включение дополнительных газоанализаторов. При этом проводится первичная поверка ИК, в состав которых включены указанные газоанализаторы.

• 1.3 Интервал между поверками - 1 год.

• 2.1 В настоящей методике использованы ссылки на следующие документы:

Приказ Минтруда России №328н от 24.07.2013 г. Об утверждении Правил по охране труда при эксплуатации электроустановок

Приказ Минпромторга России № 1815 Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке

Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.)

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны (с Изменением № 1).

• 3.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Примечание. Знак «+» обозначает, что соответствующую операцию поверки проводят

• 3.2 При получении отрицательных результатов на любой из операций, указанных в таблице 1, поверку прекращают.

• 3.3 На основании письменного заявления владельца периодическую поверку систем, введённых в эксплуатацию, допускается проводить только для используемых при эксплуатации поддиапазонов измерений с указанием в свидетельстве о поверке информации об объеме проведенной поверки

• 4.1 При проведении поверки применяют следующие средства поверки:

• - ГСО 11113-2018 (оксид углерода-азот), ГСО 10597-2015 (диоксид углерода-азот), ГСО 11050-2018 (диоксид углерода-воздух), ГСО 10871-2017 (кислород-азот), ГСО 10871-2017 (сероводород-азот), ГСО 10871-2017 (оксид этилена-азот), ГСО 10870-2017 (диоксид серы-азот), ГСО 10545-2014 (хлор-азот), ГСО 10545-2014 (аммиак-азот), ГСО 10545-2014 (диоксид азота-воздух), ГСО 10545-2014 (оксид азота-воздух), ГСО 10545-2014 (фосфин -азот), ГСО 10545-2014 (хлористый водород-азот), ГСО 10545-2014 (цианистый водород-азот), ГСО 10545-2014 (фтористый водород-азот), ГСО 11113-2018 (метан-азот);

-азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением;

-поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением;

• - ротаметр РМ-А-0,063Г УЗ, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, КТ 4 (per. № 59782-15);

-вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см², диаметр условного прохода 3 мм;

-редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа;

• - секундомер механический СОСпр-2б-2. Диапазон измерений от 0 до 600 с, погрешность ±0,6 с; диапазон измерений от 0 до 3600 с, погрешность ±1,8 с (per. № 11519-11);

• - термогигрометр CENTER-ЗЮ. Диапазон измерений относительной влажности от 10 до 100 %, погрешность ±2,5 %; диапазон измерений температуры от минус 20 до плюс 60 °C, погрешность ±0,7 °C (per. № 22129-09);

• - барометр-анероид метеорологический М-67. Диапазон (610-790) мм рт. ст., погрешность ± 0,8 мм рт. ст. (per. № 3744-73).

• 4.2 ГСО должны иметь действующие паспорта, средства измерений должны быть поверены в установленном порядке и иметь знак поверки и (или) свидетельство о поверке.

• 4.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0, ГОСТ 12.1.005, Приказа Минтруда России №328н и требования безопасности, установленные в руководстве по эксплуатации на системы и эксплуатационной документации на средства поверки.

• 5.2 При эксплуатации баллонов со сжатыми газами должны соблюдаться требования техники безопасности согласно Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утверждённым Федеральной службой по экологическому, технологическому и атомному надзору от 25.03.2014.

• 5.3  Помещение должно быть оборудовано приточно-вытяжной вентиляцией, соответствовать требованиям пожарной безопасности и оборудовано необходимыми средствами пожаротушения.

• 5.4 К проведению поверки допускаются лица, изучившие руководство пользователя на поверяемую систему, эксплуатационную документацию на средства поверки, настоящую методику поверки и работающих в качестве поверителей в организации, аккредитованной на право поверки средств физико-химических измерений.

Поверку системы проводят в следующих условиях:

• - температура окружающего воздуха, °C

  от 15 до 25; от 30 до 80; от 22 до 26.

• - относительная влажность воздуха, %

• - напряжение питания постоянного тока, В

• 7.1 Систему подготовить к работе в соответствии с руководством пользователя.

• 7.2 Средства поверки подготовить к работе в соответствии с эксплуатационной документацией.

• 7.3 Поверку проводят с использованием ПГС, состав и характеристики которых приведены в Приложении А. Баллоны с ПГС должны быть выдержаны при температуре поверки в течение не менее 24 ч. Расход подаваемой ПГС должен составлять (0,5 ± 1,0) л/мин.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверить:

• - соответствие комплектности эксплуатационной документации;

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие повреждений и дефектов, влияющих на работоспособность системы;

• - наличие заводского номера;

• - наличие свидетельства о предыдущей поверке (в случае периодической поверки).

• 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются требования 8.1.1.

• 8.2.1 При опробовании проверить функционирование ИК системы и идентификационные данные программного обеспечения.

• 8.2.2 Проверку функционирования ИК системы проводить по отображению информации на дисплеях контроллера и газоанализатора (вывод наименования модели газоанализатора, концентрации газа, сообщений о неисправности - коды ошибок и т.д.) в процессе тестирования при их включении в соответствии с Руководством пользователя.

• 8.2.3 Проверку идентификационных данных программного обеспечения ИК системы проводить по номеру версии (идентификационного номера). Номер версии программного обеспечения на дисплеях газоанализаторов MeshGuard SS (FTD-2000s) должен быть не ниже V3.3; газоанализаторов MeshGuard SS LEL, MeshGuard SS LEL IR, MeshGuard SS CO2IR (FTD-3000s) не ниже V1.9; контроллера FMC-2000, контроллера TouchPoint Plus Wireless не ниже V3.14.

• 8.2.4 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2 и 8.2.3.

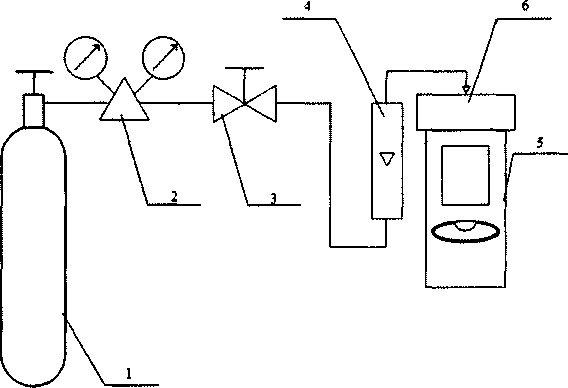

Собрать схему поверки в соответствии с рисунком 1.

• 1- источник ПГС (баллон или генератор);

• 2- редуктор баллонный (только при использовании ПГС в баллонах под давлением);

3 - вентиль точной регулировки (только при использовании ПГС в баллонах под давлением);

• 4- ротаметр (индикатор расхода);

• 5- поверяемый ИК системы (газоанализатор);

6 - насадка для подачи ПГС.

Рисунок 1 - Схема подачи ПГС в ИК системы измерительной газоаналитической модели MeshGuard SS

• 8.3.2 Определение основной погрешности ИК и проверка диапазона измерений проводится при подаче ГСО-ПГС (далее - ПГС) в следующем порядке:

• 1) Подать на вход газоанализатора ПГС (Приложение А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:

№№ 1-2-3-4-3-2-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),

№№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).

Время подачи каждой ПГС не менее утроенного То,9д (времени установления показаний), время подачи контролируют с помощью секундомера.

• 2) Зафиксировать установившиеся показания газоанализатора при подаче каждой ПГС.

• 8.3.3 Значение основной абсолютной погрешности (Д_о), % (млн'¹, % НКПР), для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитать по формуле

До⁼ £ij ~ Coj>                                       (1)

где Су - i-измеренное газоанализатором значение объемной доли определяемого компонента газовой смеси в j-точке диапазона, % (млн’¹, % НКПР);

C_Oj - значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, % (млн'¹, % НКПР).

• 8.3.4 Значение основной приведенной к ДИ погрешности (у₀), %, для диапазонов измерений, в которых нормированы пределы допускаемой основной приведенной к ДИ погрешности, рассчитать по формуле

Уо =       ■ ¹⁰⁰’                                    <²>

^cBj где Cg; - значение объемной доли определяемого компонента, соответствующее j - верхнему пределу диапазона измерений, % (млн’¹, % НКПР).

• 8.3.5 Значение основной относительной погрешности (8₀), %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, рассчитать по формуле

_5o=£1ZZ£o2.₁₀o.                                  (3)

^с0]

• 8.3.6 Результаты поверки считать положительными, если рассчитанные значения основной погрешности измерительного канала не превышают пределов допускаемой основной погрешности, указанных в приложении Б настоящей методики.

8.4 Определение вариации выходного сигнала измерительного канала

• 8.4.1 Определение вариации выходного сигнала ИК системы проводят одновременно с определением основной погрешности.

• 8.4.2 Значение вариации выходного сигнала определяют как разность между показаниями ИК системы, полученными:

• - в точке проверки 2 (ПГС № 2) - при поверке измерительных каналов, для которых в Приложении А указаны 3 точки поверки);

• - в точке проверки 3 (ПГС № 3) - при поверке измерительных каналов, для которых в Приложении А указаны 4 точки поверки),

при подходе к точке проверки со стороны больших и меньших значений.

• 8.4.3 Значение вариации выходного сигнала (Нд) в долях от предела допускаемой основной абсолютной погрешности (Д_пр) рассчитать по формуле

Нд =                                               (4)

^Лпр где Сб, С_м - результаты измерений объемной доли определяемого компонента при подходе к точке проверки со стороны соответственно больших и меньших значений, % (млн’¹, % НКПР);

Д_пр- предел допускаемой основной абсолютной погрешности, % (млн’¹, % НКПР).

• 8.4.4 Значение вариации выходного сигнала (Н_у) в долях от предела допускаемой основной приведенной к ДИ погрешности (у_пр) рассчитать по формуле

Н ₌ 1£б2£м1. юо,                                        (5)

^ВУ’Упр

где Cg; - значение объемной доли определяемого компонента, соответствующее) - верхнему пределу диапазона измерений, % (млн’¹, % НКПР).

у - предел допускаемой основной приведенной к ДИ погрешности, %.

• 8.4.5 Значение вариации выходного сигнала (Hs) в долях от предела допускаемой основной относительной погрешности (8_Пр) рассчитать по формуле

Н₅ = т^-Ю0,                      (6)

где C_Oj - значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, % (млн'¹, % НКПР).

8_пр - предел допускаемой основной относительной погрешности, %.

• 8.4.6 Результаты поверки считают положительными, если рассчитанные значения вариации выходного сигнала в долях от предела допускаемой основной погрешности не превышают для измерительного канала:

-токсичных компонентов (HF, H2S, SO2, С2Н4О, О2, HCN, СО, NO, РНз) с электрохимическим сенсором; горючих компонентов с инфракрасным сенсором; горючих компонентов с термокаталитическим сенсором; горючих компонентов с инфракрасным сенсором СОг                                    0,5

-токсичных компонентов (Ch, НС1) с электрохимическим сенсором                 1,0

-токсичных компонентов (NH3, NO2) с электрохимическим сенсором                1,7

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 Результаты заносят в протокол, форма которого приведена в приложении В.

  • 9.2 При положительных результатах поверки ИК системы признают пригодным к эксплуатации, оформляют свидетельство о поверке по форме приказа Минпромторга России № 1815 и в паспорте делают отметку с указанием даты поверки и подписи поверителя. Знак поверки наносится на свидетельство о поверке.

  • 9.3 При отрицательных результатах поверки ИК системы, ИК к применению не допускают, в свидетельстве о поверке системы исключают ИК, не прошедший поверку, на который выдают извещение о непригодности по форме приказа Минпромторга России № 1815 с указанием причин, делают соответствующую запись в паспорте.

Ведущий инженер                                     .

УНИИМ-филиала ФГУП «ВНИИМ им.Д.И.Менделеева           М.Н.Лифинцева

Приложение А Характеристики поверочных газовых смесей (ПГС), утвержденных в качестве государственных стандартных образцов (ГСО), гмых при поверке систем измерительных газоаналитических модели MeshGuard SS

Приложение Б

Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности для измерительного канала токсичных компонентов с электрохимическим сенсором

Таблица Б.2 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности для измерительного канала горючих компонентов с термокаталитическим сенсором

Таблица Б.З - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности для измерительного канала горючих компонентов с инфракрасным сенсором

Таблица Б.4 - Диапазоны измерений и пределы допускаемой основной погрешности для измерительного канала горючих компонентов с инфракрасным сенсором СОг

Приложение В

(рекомендуемое) ФОРМА ПРОТОКОЛА ПОВЕРКИ

Протокол № от

Поверки системы измерительной газоаналитической модели MeshGuard SS в соответствии с документом МП 102-221-2019 «ГСП. Системы измерительные газоаналитические модели MeshGuard SS. Методика поверки»

Заводской номер:_______________________________________________________________

Принадлежит:_______________________________________________________________

Дата изготовления:_____________________________________________________________

Средства поверки:______________________________________________________________

Условия поверки:_______________________________________________________________

Результаты внешнего осмотра_________________________________________________

Результаты опробования

Таблица - Идентификационные данные программного обеспечения

Проверка диапазона измерений и определение основной погрешности измерительного

канала

Определение вариации выходного сигнала измерительного канала

Заключение по результатам поверки:

На основании положительных результатов поверки выдано свидетельство о поверке №_________от_________20__г.

На основании отрицательных результатов поверки выдано извещение о непригодности №_________от________20___г.

Дата поверки_________________ Подпись поверителя __________________________

Организация, проводившая поверку______________________________________________
