Настоящая методика поверки распространяется на устройства сбора и передачи данных RTU-325 и RTU-325L (далее УСПД), предназначенные для измерения электрической энергии и мощности, а так же для автоматического сбора, накопления, обработки, хранения и передачи информации, полученной от счетчиков электрической энергии.

Методика устанавливает объем, условия поверки, методы и средства поверки УСПД и порядок оформления результатов поверки.

Межповерочный интервал УСПД - 6 лет.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1

Таблица 1

• 3.1 Для проведения поверки должны быть применены средства, указанные в таблице 2;

2

• 4. Требования по безопасности

  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0 - 75, ГОСТ 12.2.007.3 - 75, ’’Правилами техники безопасности при эксплуатации электроустановок потребителей”, и “Правилами технической эксплуатации электроустановок потребителей”.

Специалист, осуществляющий поверку УСПД должен иметь квалификационную группу по электробезопасности не хуже третьей.

• 5.1 При проведении поверки должны соблюдаться следующие условия;

• -  температура окружающего воздуха: (23 ± 5)°С; относительная влажность воздуха от 30% до 80%; атмосферное давление от 84 до 106 кПа;

• -  напряжение питающей сети 182... 242В;

• -  частота сети (50±1) Гц.

• 5.2 Перед проведением поверки необходимо изучить руководство по эксплуатации УСПД и эксплуатационную документацию средств, используемых при поверке.

6. Порядок проведения поверки

Примечание: п 6.1.3 - 6.1.6 выполняются во время периодической поверки.

При проведении опробования должны быть выполнены следующие операции:

• 6.2.1 Проверка установления УСПД в рабочий режим. Для этого подать электропитание на УСПД. Дождаться окончания загрузки внутреннего ПО. Окончание загрузки характеризуется прекращением звуковых тональных сигналов. Звучание звуковых сигналов может длиться не более 3 минут.

в поле Connect То - TCP адрес УСПД;

в поле Connect Туре - «Telnet» (для версии 3 ПО - «Secure Shell» ); в поле Emulation - «QNX4»

Ввести имя пользователя (Login/Username) и пароль (password); Выбрать требуемый пункт главного меню встроенного программного обеспечения УСПД.

6.3.4 Перейдя к окну «Конфигурация => Справочники => Параметры коррекции времени УСПД», проверить настройки, принятые по умолчанию (Рисунок 1):

Рисунок 1

Отключить плавную коррекцию времени, установив «Макс. Рассогласование времени для плавной коррекции =1».

6.3.5 Перейдя к окну «Конфигурация => Справочники => Эталон времени», установить «Верхний уровень» (рисунок 2);

Эталон времени

Рисунок 2

Произвести перезагрузку УСПД.

Произвести загрузку и настройку ПО AC_Laptop (АльфаЦентр Лаптоп) на компьютере инженерного пульта в соответствии с «Руководством пользователя ПО AC_Laptop».

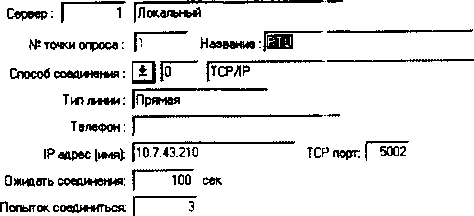

Ввести характеристики коммуникации в окне «Редактирование точки опроса» (Рисунок 3);

Редактирование точки опроса jj

гСостояние

б?

Нормальное (основной канал)

Параметры постоянного соединения Постоянное смаиненкю Г“ *3

ОкЗ| Отмена J        п [ Сгравка

Рисунок 3

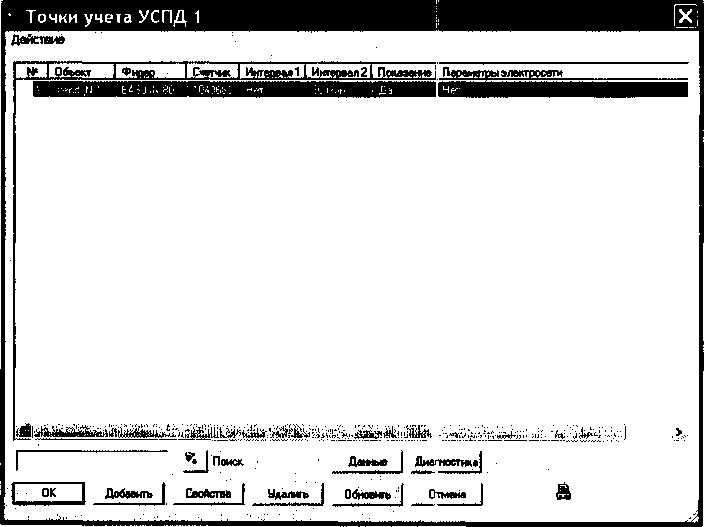

• 6.3.9 Ввести описание точки учета в окне «Точки учета УСПД1 (Рисунок 4)»



  Рисунок 4

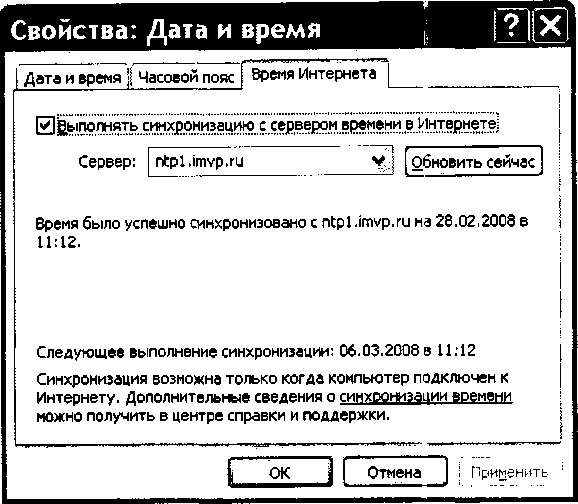

• 6.3.10 Произвести синхронизацию инженерного пульта с временем тайм-сервера ntpl .impv.ru (Рисунок 5):

Рисунок 5

Допускается синхронизация с временем тайм-серверов ntp2.impv.ru или ntp3.impv.ru

• 6.3.11 Произвести опрос УСПД ПО AC_Laptop с коррекцией времени. Убедиться в успешном прохождении синхронизации времени в УСПД (рисунок 6).

  1

  1

  1

  1

  1

  1

  1

  01

  1

  1

  1

  1

  1

  28.02.2008 ^25:42 28,02.2008 12:25:42 28,02.2008 12:25:42 28.02.2008 12:25:42 28.02.2008 1 2:25:42 28.02.2008 1 2:25:42 28.022008 12:25:42 28.02.20081225:42 28.02.20081225:43 28.02.20081225:43 28.02.20081225:43 28.02.20081225:43 28.02.2008 1 2:25:43

  старт программы опроса Чтение базы данных Чстаккжление сессии... Запрос времени...

  Время иСП Xt"28/02/2008 1 225:38"

  Конфигурация УСПД в "21/01/200811:53:31"

  Запрос параметров точек учета

  Сообщение об оимбке УСПЛ(код>1 моа>МРгт 1043880) Запрос параметров точек учета: 100

  Получено 2 сообщений журнала УСПД Коррекция времени на 4 сек:28/02/2008 1 225:39 опрос завершен без ошибок связи работа завершена



  Сообщение о коррекции времени

  Очистить сообщения |

  Закрыть

  • ручной опрос                                    J
  	Опросить: (• Все усгройсгм в точке опроса Г Выбранный счетчик (УСПД) В1 ®|
  	№      1 Время            1 Сообщение	________L_ ■

Рисунок 6.

• 6.3.12 Оставить УСПД во включенном состоянии на 24 часа. По истечении 24 часов включить инженерный пульт (компьютер с установленным ПО AC_Laptop) и выполнить п.п. 6.3.10 и 6.3.11 настоящей инструкции. Убедиться в успешном прохождении синхронизации времени в УСПД и зафиксировать величину коррекции времени, которая будет являться абсолютной погрешностью хода часов УСПД.

• 6.3.13 УСПД считается выдержавшим испытание, если абсолютная погрешность хода внутренних часов составляет не более ±5 секунд в сутки.

• 6.3.14 Допускается контролировать погрешность времени в УСПД с помощью радио часов МИР Р4-01

Выполнить требования по п.6.1 - п.6.3.

• 6.4.1 Определение метрологических характеристик измерительных каналов от счетчиков может осуществляться одним из методов.

Снять показания текущих коммерческих данных (показания по энергии) строго в момент времени в конце 30 минутного интервала с индикаторов счетчиков;

С помощью программного обеспечения Альфа Центр установленного на ЭВМ АРМ провести опрос УСПД и получить распечатку результатов опроса на тот же момент времени (показания по энергии);

сравнить показания, зафиксированные на индикаторе каждого счетчика, с показаниями по тем же счетчикам, хранимыми в ЭВМ АРМ.

Если разность показаний индикатора счетчика и ЭВМ АРМ не превышает одной единицы младшего (последнего) разряда, считают, что данный измерительный канал прошел проверку успешно.

• •  Снять показания текущих коммерческих данных (показания по энергии) с индикаторов счетчиков при отсутствии нагрузки;

• •  С помощью программного обеспечения Альфа Центр, установленного на ЭВМ АРМ, провести опрос всех счетчиков при отсутствии нагрузки на последних и получить распечатку результатов опроса (показания по энергии);

• •  сравнивают показания, зафиксированные на индикаторе каждого счетчика, с показаниями по тем же счетчикам, хранимыми в ЭВМ АРМ.

Если разность показаний индикатора счетчика и ЭВМ АРМ не превышает единицы младшего (последнего) разряда, считают, что данный измерительный канал прошел проверку успешно.

• •  Снять показания текущих коммерческих данных (показания по энергии) строго в момент времени в конце 30 минутного интервала с индикаторов счетчиков.

• •  С помощью программного обеспечения «Альфа Центр» установленного на ЭВМ АРМ провести опрос УСПД и считать показания с ЭВМ на тот же момент времени (показания по энергии).

• •  Снять показания текущих коммерческих данных (показания по энергии) строго в момент времени в конце 4 часового интервала с индикаторов счетчиков.

С помощью программного обеспечения «Альфа Центр» установленного на ЭВМ АРМ провести опрос УСПД и считать показания с ЭВМ на тот же момент времени (показания по энергии).

Вычислить расход (приход) электроэнергии за 4 часа по показаниям счетчика и УСПД:

Вычислить разность (Е) между расходом (приходом) полученным по показаниям счетчика и УСПД:

Е = АЕсч - AErtu

Если величина Е не превышает единицы младшего (последнего) разряда, считают, что данный измерительный канал прошел проверку успешно.

• 7.1 Положительные результаты поверки УСПД оформляют путем записи в формуляре УСПД или выдачи на него свидетельства о поверке в соответствии с ПР50.2.006-94. Лицо, производившее поверку, производит пломбирование УСПД с помощью поверительного клейма с указанием даты поверки;

• 7.2 При отрицательных результатах поверки УСПД к эксплуатации не допускается. Предыдущие клейма поверки гасятся и выписывается «Извещение о непригодности» в соответствии с ПР50.2.006-94 с указанием причин непригодности.
