Методика поверки «Государственная система обеспечения единства измерений Датчики направления ветра ДВН-02 » (МП 2540-0053-2021)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
СОГЛАСОВАНО
директора
23 » августа 2021 г.
Менделеева»
А.Н. Пронин
Государственная система обеспечения единства измерений
Датчики направления ветра ДВН-02 Методика поверки
МП 2540-0053-2021
И.о. руководителя научно-исследовательского отдела госэтадонов в области аэрогидрофшиЗеских параметров — А.Ю. Левин
X
Руководитель лаборатории испытаний
в целях утверждения типа средств измерений аэрогидрофизических параметров ФГУП «ВНИИМ им. Д.И. Менделеева»
г. Санкт-Петербург 2021 г.
1 Общие положения
Настоящая методика поверки распространяется на датчики направления ветра ДВН-02 (далее - датчики ДВН-02), предназначенные для автоматических измерений направления воздушного потока, и устанавливает методы и средства их первичной и периодической поверки.
Методикой поверки должна обеспечиваться прослеживаемость датчиков ДВН-02 к государственному первичному эталону единицы плоского угла (ГЭТ 22-2014).
Метод, обеспечивающий реализацию методики поверки - непосредственное сличение.
Датчики ДВН-02 подлежат первичной и периодической поверке Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.
2 Перечень операций поверки средства измерений
Таблица 1
Наименование операции |
Номер пункта документа о поверке |
Проведение операции при | |
Первичной поверке |
Периодической поверке | ||
Внешний осмотр |
7 |
да |
да |
Опробование |
8.5 |
да |
да |
Определение метрологических характеристик при измерении направления воздушного потока |
9.1 |
да |
да |
2.1 При отрицательных результатах одной из операций поверка прекращается.
3 Требования к условиям проведения поверки
При поверке должны быть соблюдены следующие условия:
-температура окружающего воздуха, °C от +15 до +25;
-относительная влажность воздуха, % от 30 до 80;
-атмосферное давление, гПа от 950 до 1050.
4 Требования к специалистам, осуществляющим поверку
-
4.1 К проведению поверки допускаются лица, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к датчикам ДВН-02.
5 Метрологические и технические требования к средствам поверки Таблица 2
Номер пункта методики |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
8.5 |
Рабочий эталон 3-го разряда напряжения постоянного тока (вольтметр), единицы напряжения, в соответствии с приказом Росстандарта от 30.12.2019 г. № 3457 «об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы», диапазон измерений от 0 до 2,5 В; Рабочий эталон (аэродинамическая измерительная установка), единицы скорости воздушного потока, в соответствии с приказом Росстандарта от 25.11 .2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока» |
9 |
Комплекс поверочный портативный КПП-4; диапазон измерений угла поворота от 0 до 360°, пределы допускаемой абсолютной погрешности измерений угла поворота ±1°, per. номер 68664-17; Рабочий эталон 3-го разряда напряжения постоянного тока (вольтметр), единицы напряжения, в соответствии с приказом Госстандарта от 30.12.2019 г. № 3457 «об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы», диапазон измерений от 0 до 2,5 В |
Вспомогательные средства поверки | |
8.5-9 |
Источник питания постоянного тока, номинальное напряжение 12 В |
Термогигрометр ИВА-6, погрешность измерений температуры в диапазоне от 0 до + 60 °C не превышает ±0,3 °C, погрешность измерений относительной влажности в диап. от 0 до 98 % не превышает абс. ± 2 %; в диап. св. 90 до 98 % абс. ± 3 %, погрешность измерений атмосферного давления в диапазоне от 700 до 1100 гПа не превышает ±2,5 гПа, per. номер 46434-11 |
-
5.1 Средства поверки должны быть поверены, эталоны - аттестованы.
-
5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков ДВН-02 с требуемой точностью.
-
6 Требования (условия) по обеспечению безопасности проведения поверки.
-
6.1 К проведению поверки допускаются лица, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к датчикам ДВН-02.
-
6.2 При проведении поверки должны соблюдаться:
-
-требования безопасности по ГОСТ 12.3.019;
-требования безопасности, изложенные в эксплуатационной документации.
-
6.3 В целях обеспечения безопасности работ и возможности выполнения процедур поверки достаточно одного специалиста.
-
7 Внешний осмотр средства измерений
При проведении внешнего осмотра должно быть установлено соответствие датчика ДВН-02 следующим требованиям:
-
7.1 Датчик ДВН-02 не должен иметь механических повреждений или иных дефектов, способных оказать влияние на безопасность проведения поверки и на результаты поверки.
-
7.2 -Комплектность должна соответствовать эксплуатационной документации на датчик ДВН-02;
-
7.3 Наличию знака утверждения типа в месте, указанном в описании типа СИ.
-
7.4 Соединения в разъемах питания датчика ДВН-02 должны быть надежными.
-
7.5 Маркировка датчика ДВН-02 должна быть целой, четкой, хорошо читаемой.
-
7.6 Результаты внешнего осмотра считают положительными, если датчик ДВН-02 не имеет повреждений или иных дефектов, маркировка датчика целая, соединения в разъемах питания датчика надежные.
-
8 Подготовка к поверке и опробование средства измерений
-
8.2 Проверить комплектность датчика ДВН-02.
-
8.3 Проверить электропитание датчика ДВН-02.
-
8.4 Подготовить к работе и включить датчик ДВН-02 согласно ЭД. Перед началом поверки датчик должен работать не менее 10 мин.
-
8.5 Опробование
Опробование датчика ДВН-02 должно осуществляться в следующем порядке:
-
8.5.1 Включите датчик. Подключите датчик к рабочему эталон 3-го разряда напряжения постоянного тока (вольтметру) и источнику постоянного тока согласно ЭД.
-
8.5.2 При изменении положения флюгера напряжение постоянного тока выходного сигнала должно меняться в диапазоне от 0 до 2,5.
-
8.5.3 Установите датчик ДВН-02 в рабочей зоне аэродинамической измерительной установки. Убедитесь, что флюгер ориентируется по направлению воздушного потока из любого начального положения (не менее 5 положений) при значениях воздушного потока не менее 1 м/с.
-
9 Определение метрологических характеристик
-
9.1 Определение метрологических характеристик при измерении направления воздушного потока проводите в следующем порядке:
-
9.1.1 Подключите датчик ДВН-02 к рабочему эталон 3-го разряда напряжения постоянного тока (вольтметру) и источнику питания постоянного тока в соответствии со схемой, приведенной в приложении А.
-
9.1.2 Установите датчик ДВН-02 на лимб из состава КПП-4 таким образом, чтобы риска О на лимбе совпадала с риской на датчике ДВН-02. Совместите флюгер с риской на корпусе датчика.
-
9.1.3 Измерьте UBblxi напряжение на выходе датчика.
-
9.1.4 Задайте лимбом следующие значения угла (Хэть 90°, 180°, 270°.
-
9.1.5 На каждом заданном значении фиксируйте значения выходного напряжения {/вых(, и значения угла эталонные, а ЭТ/заданные лимбом.
-
9.1.6 На каждом заданном значении вычислите аИЗм/ по формуле:
-
-
аим1 = • 360»
-
9.1.7 На каждом заданном значении вычислите абсолютную погрешность Да измерений направления воздушного потока датчика ДВН-02 по формуле:
Да С1изм/“ С1эт/
-
9.1.8 Результаты считаются положительными, если абсолютная погрешность измерений направления воздушного потока датчика ДВН-02 во всех выбранных точках не превышает:
Д а<±4°
-
10 Подтверждение соответствия средства измерений метрологическим требованиям
В результате анализа характеристик, полученных в результате поверки, делается вывод о пригодности дальнейшего использования средства измерений. Критериями пригодности являются соответствие погрешностей средства измерений п. 9.1.8 настоящей методики поверки.
-
11 Оформление результатов поверки
-
11.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.
-
11.2 Протокол оформляется по заявлению владельца средства измерений или лица, представившего его на поверку.
-

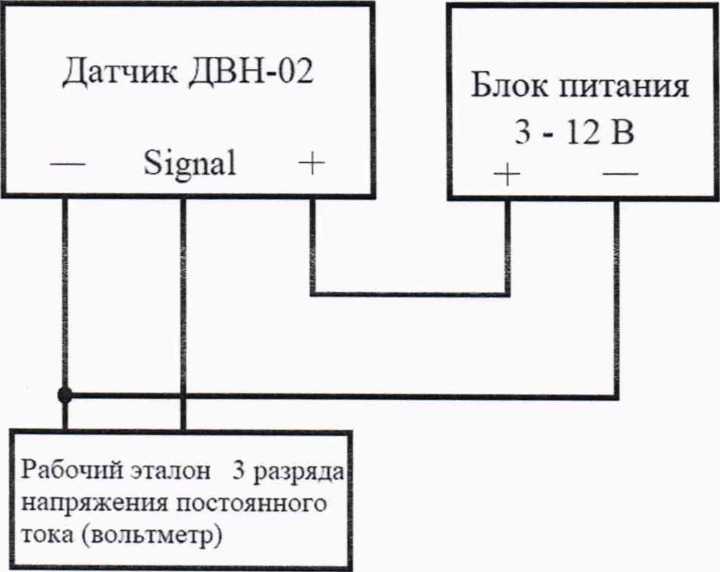

Схема подключения датчика ДВН-02
Рисунок 1 - Схема подключения датчика ДВН-02
