Методика поверки

ПБКМ.421445.023 МП г. Видное

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное) Метрологические характеристики

комплексов

• 1.1 Настоящая методика поверки распространяется на комплексы противоаварийной автоматики МКПА-2 (далее - комплексы) и устанавливает методику их первичной и периодической поверок.

• 1.2 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта.

• 1.3 Периодическая поверка проводится в процессе эксплуатации и хранения.

• 1.4 Периодичность поверки один раз в 6 лет.

• 1.5 Периодическую поверку допускается проводить частично на основании письменного заявления владельца средства измерения (далее по тексту - СИ), оформленного в произвольной форме, если СИ используются для измерения меньшего числа величин или на меньшем числе поддиапазонов измерений, установленных в описании типа

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

  раций поверки комплекс бракуют и его поверку прекращают.

Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из опе

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

• 3.2 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на комплексы и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать комплекс в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра комплекса проверяют:

• - отсутствие механических повреждений и внешних дефектов корпуса, переключателей, разъемов, светодиодной индикации;

• - отсутствие потеков воды;

• - отсутствие пыли на внешней поверхности комплекса;

• - наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результат внешнего осмотра считают положительным, если соблюдаются вышеупомянутые требования.

• 8.2 Опробование

Опробование проводят следующим образом:

• 1) подают оперативное напряжение питания 220 В на ввод питания комплекса. При этом контролируют процесс успешной загрузки комплекса по появлению индикации «Работа» на экране пульта управления;

• 2) проверяют работоспособность всех кнопок пульта управления и дисплея, выполняя переходы по меню пульта управления;

• 3) проверяют работоспособность портов Ethernet - LAN1 и LAN2, поочередно подключая к этим портам при помощи кросс-кабеля Ethernet ноутбук (или персональный компьютер) с программой SignW и проверяя с ее помощью качество соединения (описание используемых при этом инструментов приведено в «SignW. Руководство пользователя);

• 4) проверяют работоспособность порта USB, устанавливая в разъем данного порта флеш-диск и копируя на него осциллограммы аварий при помощи пульта управления.

Результаты считают положительными, если выполняются все вышеуказанные требования.

• 8.3 Проверка электрического сопротивления изоляции и электрической прочности изоляции.

  • 8.3.1 Проверку электрического сопротивления изоляции проводят в следующей последовательности :

• 1) перед проведением проверки клеммы полюсов всех проверяемых цепей - ввода питания комплекса, ввода питания дискретных входов, аналоговых входов, дискретных выходов управляющих воздействий, дискретных выходов сигнализации - замыкают попарно (т. е. полюс 1 с полюсом 2 той ж цепи);

• 2) при помощи установки устанавливают напряжение постоянного тока 500 В;

• 3) измеряют поочередно сопротивление изоляции между:

• - каждой из закороченных цепей и зажимом заземления комплекса;

• - каждой из закороченных цепей и закороченной цепью ввода питания комплекса;

• - каждой из закороченных цепей и соседними с ней закороченными цепям\и по расположению на задней панели комплекса.

Результаты испытаний считают положительными, если измеренное значение электрического сопротивления изоляции не менее 100 МОм.

• 8.3.2 Проверку электрической прочности изоляции проводят в следующей последовательности:

• 1) отключают питание комплекса;

• 2) отсоединяют все кабели, связывающие комплекс с питающей сетью;

• 3) при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - установка) в течение одной минуты подают испытательное напряжение переменного тока частотой 50 Гц амплитудой 1500 В между независимыми цепями, указанными в п.п. 8.3.1.

Результаты проверки считают положительными, если во время испытаний не было пробоя или перекрытия изоляции.

• 8.4 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения проводят в следующей последовательности :

• 1) подготавливают комплекс в соответствии с руководством по эксплуатации;

• 2) включают персональный компьютер (далее - ПК) и подают напряжение питания на комплекс;

• 3) на ПК запускают программу SignW;

• 4) в подменю программы SignW считывают данные о встроенном программном обеспечении (идентификационное наименование и номер версии программного обеспечения).

Результаты проверки считают положительным, если идентификационное наименование и номер версии программного обеспечения соответствуют данным в описании типа и эксплуатационной документации.

• 8.5 Определение нормируемых метрологических характеристик

  • 8.5.1 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и установку многофункциональную измерительную СМС 256 (далее по тексту - СМС 256) в соответствии с их руководствами по эксплуатации;

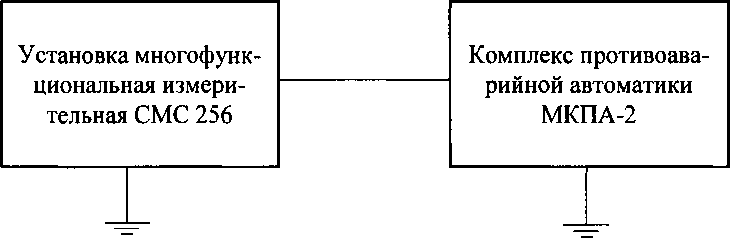

Рисунок 1 - Структурная схема определения погрешностей измерений напряжения постоян-ного/переменного тока, силы постоянного/переменного тока, частоты переменного тока

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять испытательных сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А);

• 4) измеряют значения напряжения постоянного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений у, %, по формуле:

Y -Y

Yh

где: Yn - измеренное комплексом значение контролируемого параметра (для напряжения постоянного тока - мВ; для напряжения переменного тока - В, для силы постоянного тока - мА, для силы переменного тока - А);

Уз - заданное на СМС 256 (или РЕТОМ™-61) значение контролируемого параметра (для напряжения постоянного тока - мВ; для напряжения переменного тока - В, для силы постоянного тока - мА, для силы переменного тока - А);

Yh - нормирующее значение, равное верхнему значению диапазона измерений (для напряжения постоянного тока - мВ; для напряжения переменного тока - В, для силы постоянного тока - мА, для силы переменного тока - А).

• 6) повторяют 3)-5) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока не превышают указанных в таблице А.1 приложения А.

• 8.5.2 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока проводится в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять испытательных сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А);

• 4) измеряют значения силы постоянного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений по формуле (1);

• 6) повторяют 3)-5) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока не превышают указанных в таблице А.1 приложения А.

• 8.5.3 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения переменного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять испытательных сигналов напряжения переменного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А) при частоте переменного тока 50 Гц;

• 4) измеряют значения напряжения переменного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений по формуле (1);

• 6) повторяют 3)-5) при частоте переменного тока 45 и 55 Гц;

• 7) повторяют 3)-6) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения переменного тока не превышают указанных в таблице А. 1 приложения А.

• 8.5.4 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений силы переменного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1 (для испытательных сигналов до

• 37,5 А) или 2 (для испытательных сигналов свыше 37,5 до 200 А);

• 2) подготавливают и включают комплекс, СМС 256 и комплекс программно-технический измерительный РЕТОМ™-61 (далее по тексту - РЕТОМ) соответствии с их руководствами по эксплуатации;

• 3) в зависимости от величины испытательного сигнала на вход поверяемого канала комплекса подают от СМС 256 (для испытательных сигналов до 37,5 А) или РЕТОМ™-61 (для испытательных сигналов свыше 37,5 до 200 А) пять испытательных сигналов силы переменного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А) при частоте переменного тока 50 Гц.

ВНИМАНИЕ:

Допускается подавать испытательные сигналы силы переменного тока:

-до 20 А в течение длительного времени;

• - от 20 до 50 А- не более 30 секунд;

• - от 50 до 100 А - не более 15 секунд;

• - от 100 до 200 А - не более 5 секунд!

  Комплекс программно-технический измерительный РЕТОМ™-61

  Комплекс противоава-рийной автоматики МКПА-2

Рисунок 2- Структурная схема определения погрешности измерений силы переменного тока для испытательных сигналов свыще 37,5 до 200 А.

• 4) измеряют значения силы переменного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений по формуле (1);

• 6) повторяют 3)-5) при частоте переменного тока 45 и 55 Гц;

• 7) повторяют 3)-6) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений силы переменного тока не превышает указанных в таблице А. 1 приложения А.

• 8.5.5 Определение абсолютной погрешности измерений частоты переменного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять сигналов частоты переменного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А);

• 4) измеряют значения частоты переменного тока при помощи комплекса;

• 5) рассчитывают абсолютную погрешность измерений Гц, по формуле:



где: f_u - измеренное комплексом значение частоты переменного тока, Гц; f₃ - заданное на СМС 256 значение частоты переменного тока, Гц.

• 6) повторяют 3)-5) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения абсолютной погрешности измерений частоты переменного тока не превышают указанных в таблице А. 1 приложения А.

• 8.5.6 Определение абсолютной погрешности измерений угла фазового сдвига между синусоидальными сигналами проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) с помощью программы SignW настраивают комплекс (в соответствии с руководством по эксплуатации) - все аналоговые сигналы включают на осциллографирование, длину текущего состояния задают равной десяти секундам;

• 4) при помощи СМС 256 устанавливают следующие испытательные сигналы: межфазные углы равны нулю, действующие значения напряжений равны - U_HOm, действующие значения токов ^— 1ном\

• 5) с помощью программы SignW снимают текущее состояние;

• 6) в полученной осциллограмме выделяют все аналоговые сигналы и вызывают окно «векторная диаграмма выделенных»;

• 7) последовательно выбирают каждый аналоговый сигнал в качестве опорного анализируют в пределах всей осциллограммы значения фазовых сдвигов всех сигналов относительно выбранного;

• 8) рассчитывают абсолютную погрешность угла фазового сдвига \(р, °, по формуле:

= ср_и — <р_СМС256                                                        ( )

где: (р_и - значение угла фазового сдвига, измеренное комплексом, °;

^смс25б ^_ значение угла фазового сдвига, заданное на СМС 256, °.

• 9) повторяют 4)-8) при значениях угла фазового сдвига: 90,180, 270, 360°.

Результаты считают положительными, если полученные значения абсолютной погрешности измерений угла фазового сдвига не превышают указанных в таблице А. 1 приложения А.

• 8.5.7 Определение погрешности измерений интервалов времени

Определение проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 3;

• 2) включают комплекс в соответствии с руководством по эксплуатации;

• 3) включают сервер синхронизации времени ССВ-1Г в соответствии с руководством по эксплуатации;

• 4) на ПК запускают программу SignW;

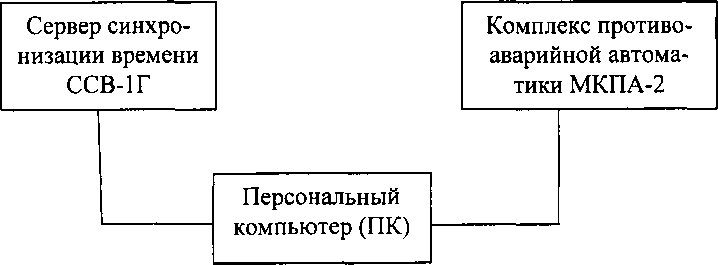

Рисунок 3 - Схема определения абсолютной погрешности измерений интервала времени

• 5) синхронизируют текущее время комплекса с текущим временем на сервере синхронизации времени ССВ-1Г (далее по тексту - сервер);

• 6) дожидаются выполнения синхронизации времени комплекса с сигналами сервера;

• 7) убеждаются, что показания часов комплекса и сервера совпадают. Если данное условие не выполняется, результаты проверки считают отрицательными;

• 8) по истечении 24 часов и вычисляют абсолютную погрешность измерения суточного интервала времени АГ, с/сут, по формуле:

ЬТ = Т_К-Т_С

где: Тк - время комплекса на момент сравнения;

Тс - время сервера синхронизации на момент сравнения.

Результаты считают положительными, если полученные значения абсолютной погрешности измерений интервала времени за сутки не превышают указанных в таблице А.1 приложения А.

• 9.1 Результаты поверки комплексов оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки комплексы удостоверяются записью в формуляре, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки комплексы не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в формуляре на комплексы.

(обязательное)

Метрологические характеристики комплексов

Таблица А.1 - Метрологические характеристики комплексов

11
