ООО «ЗИП-Научприбор»           с       '

ОКИ 42 2513

Руководство по эксплуатации ИУСН.411642.002 РЭ

МК 3002

ИМИТАТОР ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ

СОПРОТИВЛЕНИЯ

  • 1 ВВЕДЕНИЕ

    • 1.1  Руководство по эксплуатации (РЭ) предназначено для ознакомления с изделием и содержит все необходимые сведения для обеспечения правильной его эксплуатации в течение срока службы.

В связи с постоянной работой по совершенствованию изделия в его конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем РЭ.

  • 2 НАЗНАЧЕНИЕ

    • 2.1 Имитаторы термопреобразователей сопротивления МК3002 (далее имитаторы) предназначены для поверки и калибровки тепловычислителей, входящих в состав теплосчетчиков.

    • 2.2 Имитаторы должны эксплуатироваться при:

  • - температуре 20±5 °C;

  • - относительной влажности воздуха от 25 до 80% в рабочем диапазоне температур;

  • - атмосферном давлении 84 - 106,7 кПа (630-800 мм рт. ст.).

  • 2.3 Имитаторы воспроизводят сопротивление платиновых (ТСП) и медных (ТСМ) термопреобразователей сопротивления по ГОСТ 6651-09 со следующими номинальными статическими характеристиками (НСХ):

  • - исполнение МК 3002-1-500 воспроизводит сопротивление ТСП с НСХ Pt 500 (а=0,00385 °C’1); и 500 П (а=0,00391°С‘');

  • - исполнение МК 3002-1-100 воспроизводит сопротивление ТСП с НСХ Pt 100 (а=0,00385°С-‘) и 100 П (а=0,00391°С-');

исполнение МК 3002-2-100 воспроизводит сопротивление ТСМ с НСХ 100 М (а =0,00428°С’1) и 100 М (а =0,00426оС’');

  • - исполнение МК 3002-2-50 воспроизводит сопротивление ТСМ с НСХ

50 М (а =0,00428°С'1) и 50 М (а =0,00426°С’).

По требованию заказчика могут быть изготовлены имитаторы, воспроизводящие сопротивление ТСП или ТСМ с другими НСХ.

Схема условного обозначения имитатора для записи при заказе и в технической документации:         _________ _________

МК3002 —

Обозначение материала ТС:

Значение номинального

1 - для платины

сопротивления ТС в Омах

2 - для меди

при 0 °C: (50, 100,500)

Пример записи имитатора для воспроизведения сопротивления платиновых термопреобразователей с НСХ Pt 100 и 100П:

“Имитатор ТС МК 3002-1-100 ТУ 4225-027-05766445-99” 1

Исполнение МК 3002-2-100

Таблица 3.

Ка

нал

НСХ термопреобразователя

Номинальные значения сопротивления имитатора, Ом Воспроизводимые температуры, °C

1

100 м а =4,28-10'1 °C'1

100,00

0

114,12

33

117,55

41

121,40

50

134,24

80

155,64

130

164,20

150

168,48

160

100 М а =4,26-10 1 °C1

100,00

0

114,12

33,14

117,55

41,20

121,40

50,23

134,24

80,38

155,64

130,61

164,20

150,70

168,48

160,75

2

100 М а =4,28-10‘1 °C’1

100,00

0

104,28

10

112,84

30

117,12

40

119,26

45

125,68

60

138,52

90

164,20

150

100 М а =4,26-10'1 °C'1

100,00

0

104,28

10,05

112,84

30,14

117,12

40,19

119,26

45,21

125,68

60,28

138,52

90,42

164,20

150,70

Исполнение МК 3002-2-50

Таблица 4.

Ка

нал

НСХ термопреобразователя

Номинальные значения сопротивления имитатора, Ом Воспроизводимые температуры, °C

1

50М

0=4,28-10’1 °C’1

50,00

0

57,06

33

58,775

41

60,70

50

67,12

80

77,82

130

82,10

150

84,24

160

50М

0=4,26-10’1 °C1

50,00

0

57,06

33,14

58,775

41,20

60,70

50,23

67,12

80,38

77,82

130,61

82,10

150,70

84,24

160,75

2

50М

0=4,28-10'1 °C1

50,00

0

52,14

10

56,42

30

58,56

40

59,63

45

62,84

60

69,26

90

82,10

150

50М

о =4,26-10’1 °C1

50,00

0

52,14

10,05

56,42

30,14

58,56

40,19

59,63

45,21

62,84

60,28

69,26

90,42

82,10

150,70

Исполнение МК 3002-1-100 (по заказу)

Таблица 5.

Ка

нал

НСХ термопреобразователя

Номинальные значения сопротивления имитатора, Ом Воспроизводимые температуры, °C

Р, 100 а =3,85-10"1 °C1

111,673

30

115,541

40

115,927

41

116,313

42

134,707

90

135,087

91

135,468

92

157,325

150

Р, 100 а =3,85-Ю'1 °C’1

101,953

5

111,673

30

114,382

37

115,155

39

128,987

75

133,565

87

134,326

89

157,325

150

холодопрочны — при температуре окружающего воздуха минус 10 °C; влагопрочны — при относительной влажности 95% при температуре 25 °C.

  • 3.12 Имитаторы в транспортной таре выдерживают без повреждений удары с максимальным ускорением 30 м/с2 при частоте ударов в минуту от 80 до 120.

  • 3.13 Норма средней наработки на отказ - не менее 20 000 ч в рабочих условиях применения.

  • 3.14 Средний срок службы - не менее 12 лет.

  • 3.15 Габаритные размеры имитатора - не более 240x200x150 мм,

масса - не более 1,6 кг.

  • 4 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

    • 4.1   Имитатор представляет собой набор мер электрического сопротивления, номинальные значения сопротивления которых соответствуют номинальным значениям сопротивления имитируемых термопреобразователей в заданных точках температурного диапазона.

    • 4.2  Имитатор имеет два независимых канала воспроизведения температурных точек, соответствующих подающему (канал 1) и обратному (канал 2) трубопроводу системы теплоснабжения.

    • 4.3  Набор мер сопротивления в каждом канале переключается с помощью рычажных переключателей таким образом, что каждая мера подключается к выходным зажимам соответствующего канала по четырехпроводной схеме.

Такая схема обеспечивает полное отсутствие влияния переходного сопротивления контактов переключателей на величину сопротивления имитатора.

  • 4.4  В качестве мер сопротивления в имитаторе использованы прецизионные ситаллофольговые резисторы МР3000, обладающие высокими метрологическими параметрами: высокой долговременной стабильностью, низким температурным коэффициентом сопротивления, высокой точностью подгонки, хорошей нагрузочной способностью.

  • 4.5 Монтаж электрической схемы имитатора полностью выполнен печатным способом на фольгированном стеклотекстолите.

  • 4.6 На лицевую панель выведены токовые и потенциальные зажимы от каждого канала и ручки переключателей. На панель нанесены обозначения зажимов и имитируемых точек.

  • 4.7 Имитатор размещается в пластиковом кейсе PELI #1150.

  • 4.8 Принципиальная электрическая схема имитатора и перечень элементов приведены в приложении А.

  • 4.9 При работе с имитатором недопустимо его падение, удары по корпусу.

  • 5 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

    • 5.1 На лицевой панели имитатора нанесено:

  • - надпись «Имитатор ТС»;

  • - условное обозначение в зависимости от исполнения;

  • - условное обозначение НСХ преобразования имитируемых ТС:

Pt 500 и 500П            для МК3002-1-500;

Pt 100 и 100П            для МК3002-1-100;

100М а = 4,28-Ю’3 °C'1 для МК3002-2-100;

  • 7 МЕТОДИКА ПОВЕРКИ

    • 7.1 Настоящий раздел устанавливает методы и средства первичной и периодической поверок имитаторов.

Рекомендуется установить межповерочный интервал равным 2 года с последующим его увеличением в зависимости от условий эксплуатации и от фактической стабильности метрологических характеристик имитаторов.

  • 7.2 Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице 8. Допускается использование другой аппаратуры, обеспечивающей требуемую точность измерений.

Таблица 8

Наименование операций

Номер пункта

Средства поверки и их нормативнотехнические характеристики

1. Внешний осмотр

7.5.1

2.0пределенение сопротивления изоляции между каналами

7.5.2

Тераомметр ЕК6-13.

Диапазоны сопротивлений от 102 - 1013 Ом при напряжении 100 В

3. Определение действительных значений сопротивлений имитатора

7.5.3

  • 1. Компаратор напряжений РЗООЗ как средство измерения напряжения. Класс точности 0,0005. Предел измерения от 1мкв до 10 В.

  • 2. Компаратор напряжений РЗООЗ в режиме калибратора напряжений как источник питания. Ток нагрузки 1-10 мА при напряжении 2-5 В.

  • 3. Однозначные меры электрического сопротивления МС3050, МС 3050М, МС 3006. Номинальное сопротивление 100 Ом и

1 кОм. Класс точности 0,001.

4. Определение отклонения действительного значения сопротивления имитатора от номинального и годовой нестабильности

7.5.4

Выполняется аналитическим путем по результатам измерений по п.З

5. Определение относительной погрешности разности сопротивлений первого и второго каналов

7.5.5

Выполняется аналитическим путем по результатам измерений по п.З

  • 7.3 Требования безопасности

    • 7.3.1 Перед проведением поверки необходимо подготовить защитные заземления и подключить их к измерительным приборам, используемым при проведении поверки.

  • - кнопки переключения пределов калибратора отпустить, при этом калибратор устанавливается на предел 10 В;

  • - кнопочный переключатель пределов измерения встроенного микровольтметра установить на предел 10 В и в дальнейшем оставить его в этом положении

    4-

    - кнопки

7.5.3.3. На передней панели компаратора 2 органы управления установить в следующие положения:

  • - на переключателях рядов Xj и Х2 установить нулевые показания;

  • - кнопочный переключатель пределов измерения микровольтметра установить в положение 10 В;

  • - кнопки переключения пределов калибратора отпустить, т.е. установить калибратор на предел 10 В;

    +

    - кнопки

    н

    отпустить.

  • 7.5.3.4 Настроить комплектные нули на компараторе 2 по рядам X] и Х2, для чего:

  • - полностью обесточить цепь Rx~Rn, разомкнув выключатель S;

  • - нажать кнопку ряда Хь переключатель рода работ — в положение Uj и, увеличивая чувствительность микровольтметра вплоть до предела 10 мкВ, установить его нулевое показание с помощью подстроечного резистора ряда Х| с погрешностью

  • 60,1 мкВ;

  • - загрубить микровольтметр, включив его на предел 10 В. Нажать кнопку ряда Х2, переключатель рода работ — в положение U2, и подстроечным резистором ряда Ханалогично установить ноль на пределе микровольтметра 10 мкВ с той же погрешностью;

  • - загрубить микровольтметр.

На этом установка комплектных нулей закончена. В процессе длительных измерений рекомендуется периодически проверять и корректировать установку комплектных нулей по рядам Xj и Х2 компаратора 2.

  • 7.5.3.5 На декадах ряда Х2 компаратора 2 установить показание, численно равное значению: UX2= В-ьи • L где

RNji — действительное значение сопротивления образцовой меры RN при данной температуре;

I — значение выбранного рабочего тока, А.

Переключатель рода работ - в положение U2.

Значение рабочего тока и номинальное значение сопротивления RN следует выбирать согласно таблице 9.

8н = ^ ЛдЛ x 100%, где

R„o.u 'п

R,i i - действительное значение сопротивления имитатора при предыдущей поверке;

R д 2 - то же при данной поверке;

п — межповерочный интервал в годах.

  • 7.5.5 Относительную погрешность разности сопротивлений первого и второго каналов имитатора следует определять следующим образом:

  • - вычислить разность номинальных значений сопротивления первого и второго каналов A RII0M., воспроизводящую разность температур A t в подающем и обратном трубопроводах согласно таблице 6;

  • - вычислить разность действительных значений сопротивления имитаторов А Rд для указанных в таблице 6 разностей температур;

  • - вычислить относительную погрешность разности сопротивлений 5(А R) по

формуле:

АЛ

ном

Вычисленная погрешность не должна превышать значений, указанных в таблице 6.

  • 8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

    • 8.1 В процессе эксплуатации имитаторы могут подвергаться текущему ремонту силами эксплуатационного персонала.

Перечень возможных неисправностей приведен таблице 10.

Таблица 10

Неисправность

Вероятная причина

Способ устранения

1. Обрыв в токовой и (или) потенциальной цепи одного из резисторов

Нарушение целост

ности монтажа

Проверить омметром и пропаять нарушенное соединение

Обрыв резистора

Заменить резистор новым резистором типа МРЗООО

2. Погрешность резистора (с учетом годовой нестабильности) превышает допустимую

Изменение характеристик резистора

Заменить резистор новым резистором типа МРЗООО

  • 8.2 Профилактика коммутирующих устройств.

    • 8.2.1  Контакты коммутирующих устройств (переключателей) используются в схеме имитатора таким образом, что их переходное сопротивление не оказывает влияния на погрешность резисторов. Однако после длительного хранения имитатора возможно окисление контактной поверхности настолько, что теряется или становится неустойчивым контакт в токовой или потенциальной цепи.

В случае, если не удается восстановить контакт многократным (8-10 раз) поворотом переключателя от упора до упора, необходимо произвести чистку контактов без нарушения гальванического покрытия серебром.

После чистки нанести на контакты тонкий слой смазки типа ЦИАТИМ 209.

  • 8.3  По вопросу среднего ремонта рекомендуется (при необходимости) обращаться па предприятие-изготовитель.

  • 8.4  Нарушение пломб на имитаторе в течение гарантийного срока не допускается. Указанное нарушение лишает потребителя права на гарантийный ремонт.

  • 9 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

    • 9.1  Хранение имитаторов должно производиться в закрытых помещениях при температуре окружающего воздуха от 5 до 40 °C и относительной влажности не более 80% при температуре 25 °C.

В помещении для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионноактивных агентов для атмосферы типа I по ГОСТ 15150-69.

  • 9.2 Имитаторы могут транспортироваться любым видом закрытого транспорта (железнодорожным, автомобильным, водным транспортом, в самолетах — в герметизированных отапливаемых отсеках).

Условия транспортирования:

  • - температура от минус 10 до 50 °C;

  • - относительная влажность не более 95% при температуре 40 °C.

  • 9.3  Упаковка имитатора и маркировка тары должны производиться в соответствии с требованиями ГОСТ 9181-74.

Х5

17-

Х8       S1.2

“30”         “40”         “45”        “60”         “90”         “150”

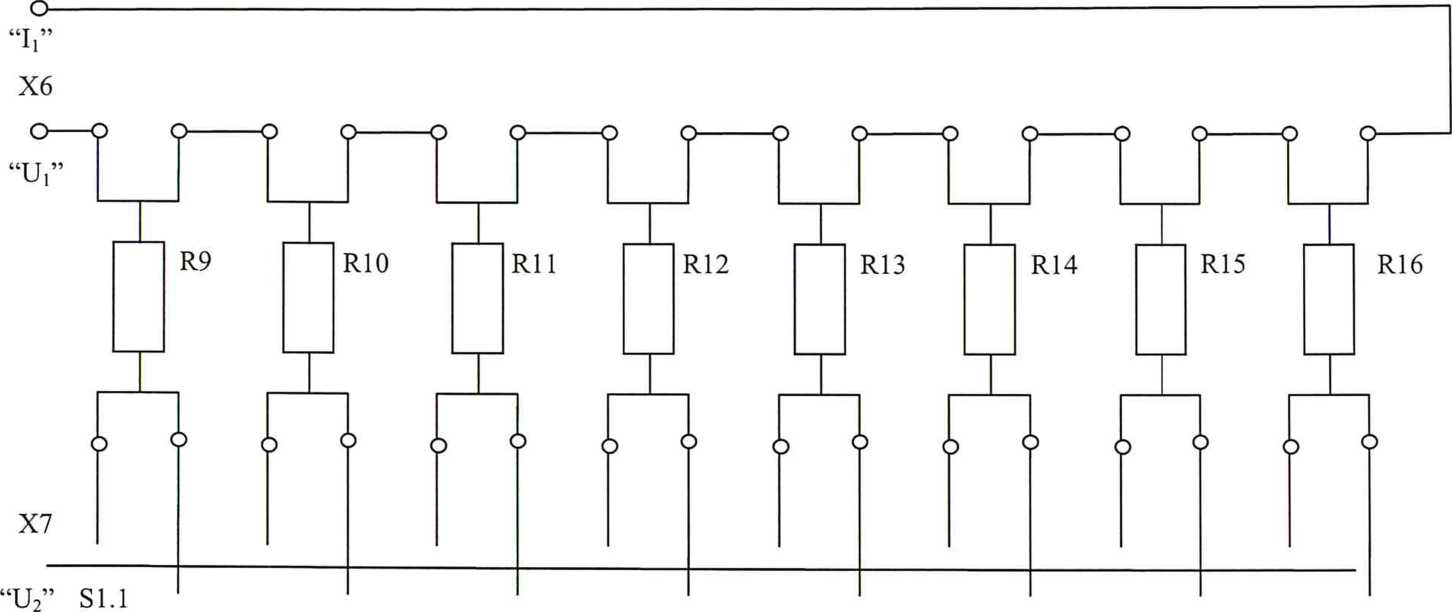

Имитатор термопреобразователей сопротивления МК 3002 Схема электрическая принципиальная

ПРИЛОЖЕНИЕ Б

(справочное)

Методика использования компаратора напряжений РЗООЗ в качестве калибратора тока при измерении сопротивления резисторов.

  • 1. Порядок работы при измерении сопротивления резисторов.

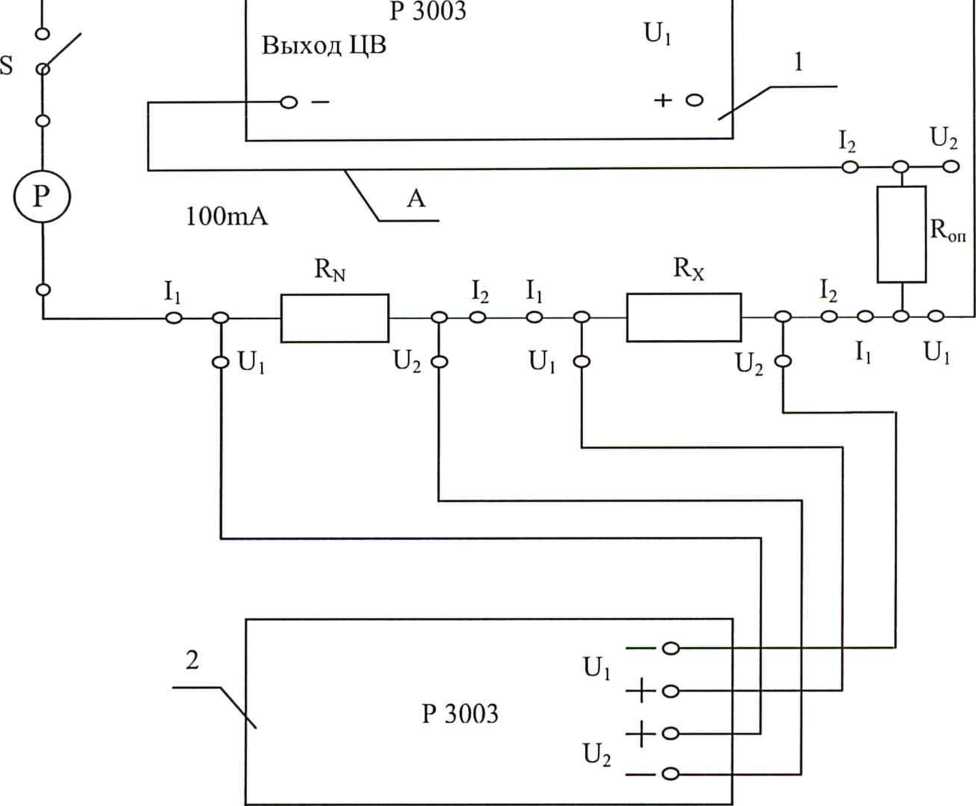

    • 1.1  Собрать схему, приведенную на рисунке Б. 1. Замкнуть выключатель S.

    • 1.2  Установить на передней панели 1 компаратора органы управления в следующие положения:

  • - включить ряд Xi (нажать кнопку Х();

  • - декадные переключатели ряда Xj установить в нулевые положения;

  • - переключатель рода работ установить в положение 01 (0и);

  • - кнопки переключения пределов калибратора отпустить, при этом калибратор устанавливается на предел 10 В;

  • - кнопочный переключатель пределов измерения встроенного микровольтметра установить на предел 10 В и в дальнейшем оставить его в этом положении;

    кнопки

    н

    и

    отпустить.

  • 1.3 Перевести переключатель рода работы компаратора 1 в положение “U|”, на старшей декаде ряда X] выставить положение “1” (1 В). При этом миллиамперметр должен показать ток ЮмА при сопротивлении Roi1=100 0m, или 1 мА при Ron = 1000 Ом.

  • 1.4  Для полного обесточивания цепи Rx~Rn (что понадобится при установке комплектных нулей по рядам Х| и Х2 на компараторе 2) необходимо перевести переключатель рода работ компаратора 1 в положение 0j или 0U} и затем разомкнуть выключатель S.

  • 1.5 На компараторе 2 установить органы управления в следующие положения:

  • - на декадах рядов X] и Х2 установить нулевые показания;

  • -  кнопочный переключатель пределов измерения микровольтметра — в положение 10 В;

кнопки переключения пределов калибратора отпустить, т.е. установить калибратор на предел 10 В;

н

и

отпустить.

+          н

кнопки

  • 1.6 Настроить комплектные нули на компараторе 2 по рядам X] и Х2 для чего:

  • - полностью обесточить цепь Rx~Rn как указано в п. 1.4.;

  • -  нажать кнопку ряда Хь переключатель рода работ — в положение U| и, увеличивая чувствительность микровольтметра вплоть до предела 10 мкВ, установить его нулевое показание с помощью подстроечного резистора ряда Xj с погрешностью ±0,1 мкВ;

  • - загрубить микровольтметр, включив его на предел 10 В;

-21 -

1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 3.1 Имитатор имеет два независимых канала воспроизведения температурных точек, соответствующих подающему (канал 1) и обратному (канал 2) трубопроводу системы теплоснабжения.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
