Методика поверки «Методические указания» (МИ 1838-88)

ДО - -

ГООУДАРСЖШШИ КОМИТЕТ СССР ПО -СТАНДАРТАМ

. /, ' НПО " МЕТРОЛОГИЯ ".     '        ■

л.

УТВЕРЖДАЮ

НПО! "Метрология

'■ П                '

ьный директор

с"

Й / В.П.Оголюк

МЕТОДИЧЕСКИЕ .УКАЗАНИЯ

Государственная система обеспечения еданства измерений.

■ Преобразователи первичные пирометрические

полного и частичного излучения образцовые

2-го, разряда ...Методика поверки.

Харьков

19 87

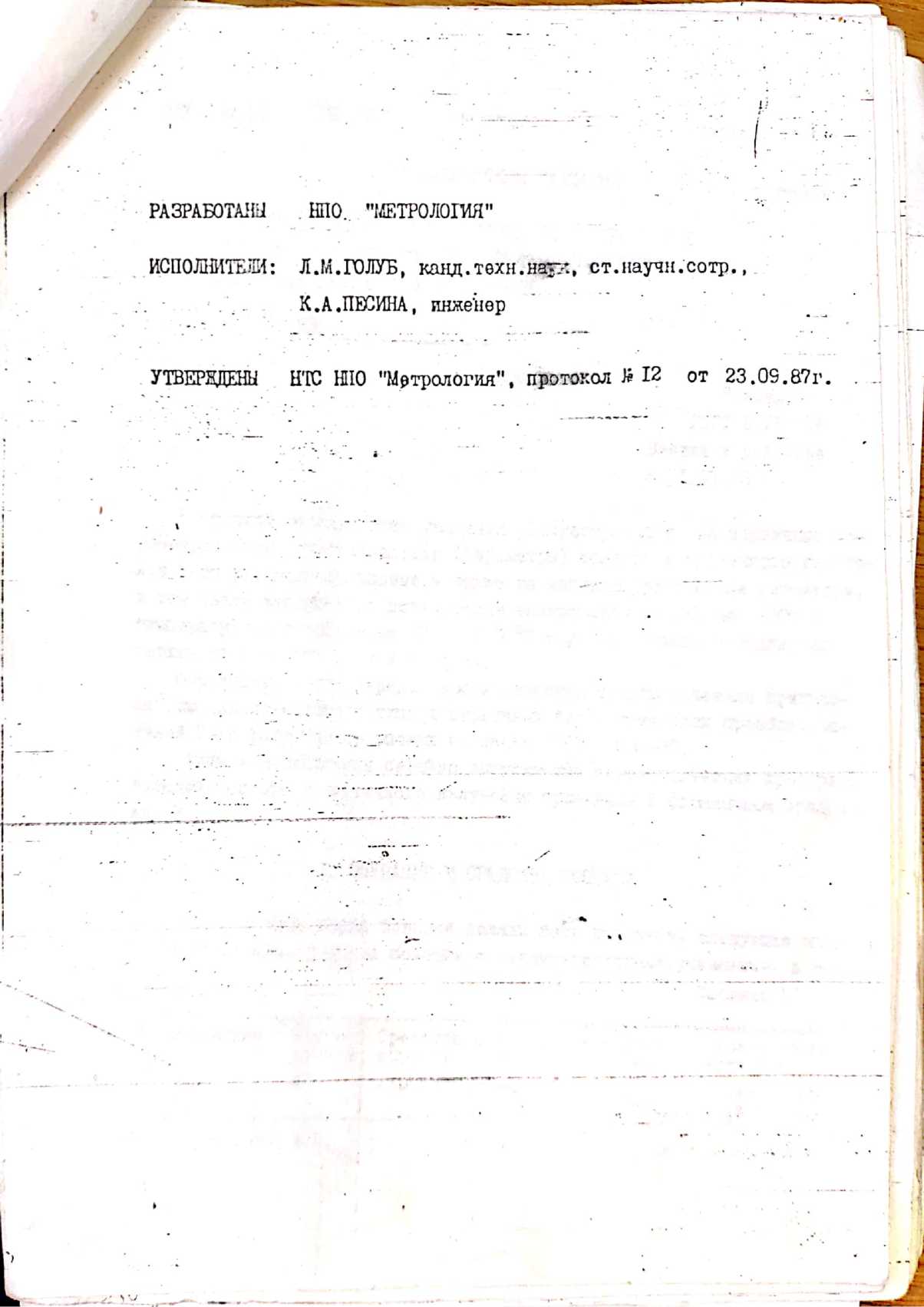

К.А.ЛЕСИНА, инженер

ИСПОЛНИТЕЛИ: Л.М.ГОЛУБ, канц.техн.назр:, ст.научн.сотр

РАЗРАБОТАНА НПО. "МЕТРОЛОГИЯ"

УД< 536.52.08^.92.089.6 : 006.354

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

геи.ПРЕ?Чазователи перв1пнне пиройхтричесКхЕ полною . частичного излучения образцовые 2-ГО РАЗИДА. МЕТОДИКА ПОВЕРКИ

ла____________'

Взамен

ГОСТ 8.293-76

'• - .                    Введен в действие

.......... .?  ....... .....с 01.07о,88 '

. Настоящие г^тодичесюте указания распространяется на-первичные пирометрические саззбразрвателн (пирометры) полного и частичного излучения 2-го раарч-ч'пбразловне,а также на нестандартизованные пирометры, е том числе юезржые с показателем визирования ст 1/5 до 1/300 с температурным гр=зёлом от 20 до 2500°С и устанавливаэт методику их первичной и пергтзЕческой поверок.

Образцовые С-sp разряда пирометрические преобразователи предназначены для поеерле однотипных первичных пирометрических преобразователей 3-го разряд образцовых согласно ГОСТ 8.080-80.

Типы и мод~~2катуги серийно выпускаемых пирометрических преобразователей полного лгчастичного излучения приведены в справочном Приложении I.                                                      ..                       .    '

-          I. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• I.I. При проз аденил поверки должны быть выполнены слёдугцие операции и применены '~°дства поверки с характеристиками,указанными в табл.1.

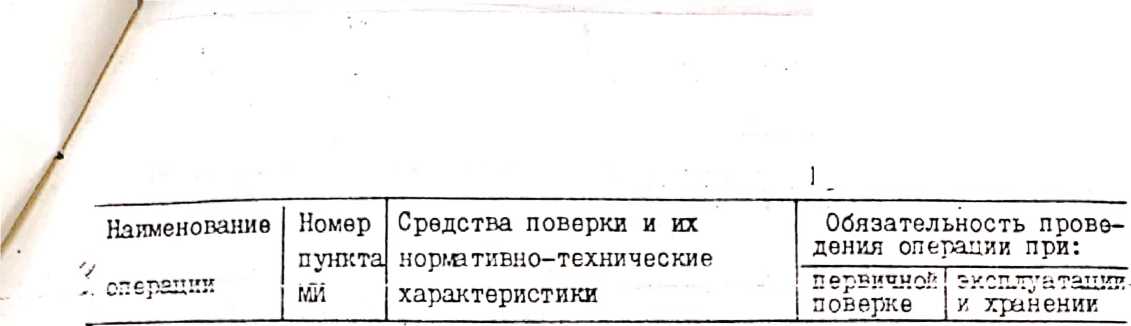

Таблица I

Внешний осмотр 4.1.            -                 Да         Да

Продолжение табл.I

4.2.

Нет

• 1.3. Допускается использовать вновь разработанные или находящиеся в применении средства поверки .прошедшие метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющие

по точности требованиям настоящих МИ.

• 1.4. Периодичность поверки пирометрических преобразователей - I год

i ..... 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 2.1. Мерн безопасности при поверке пирометрических ш>е образ овате-лей по излучателям "абсолютно черное тело" должны соответствовать действующим "Правилам технической эксплуатации электроустановок потребителей" и "Правилам техники безопасности при эксплуатации электроустановок потребителей",утвержденным Госэнергонадзором 12 апреля 1959 г.

• 2.2. Заземление излучателей "абсолютно черное тело" дол ж-о быть выполнено согласно требованиям ГОСТ 12.1.030-^1.

• 2.3. Класс защиты человека от поражения электрическим током должен соответствовать классу 01 по ГОСТ 12.2.007.0-75.

• 3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ВЕЗ

  • 3.1. При приведении поверки должны быть соблюдены следуюте усло

вия:

температуре, окружающего воздуха относитольнел влажность воздуха атмосферное давление от В4 до TOG кПа;

напряжение сети питания (220 - 22) В; частота сети питания (50 ± I) Гц;                      - ■

отсутствие ударов,тряски,вибрации;

отсутствие внешних электрических и магнитных полей..кроме земного: отсутствие фоновых засветок,влияющих на показания преобразователя.

• 3.2. Пирометрические преобразователи,поступившие в первичную по

верку,должны иметь свидетельство о поверке в качестве образцовых 3-го разряда,либо свидетельство об индивидуальной градуировке и оттиск клей-^-ма ОТК.                                   . ..

• 3.3. Пирометрические преобразователи,поступившие в периодическую, поверку,должны иметь свидетельство о предыдущей поверке в качестве образцовых 2-го разряда.

• 3.4. Преобразователи частичного излучения типов ПЧД-121 и ПЧД-131 следует принимать в поверку в комплекте с блоком питания HI.

• 3.5. Перед проведением поверки следует удалить следы пыли с объективов и защитных пленок пирометрических преобразователей,обдувая их сухим воздухом либо протирая марлевой салфеткой,смоченной спиртом,в зависимости от указаний в технической документации на преобразователь.

• 3.6. При проведении поверки все измерительные приборы,используемые в измерительной схеме поверяемых преобразователей,должны быть заземлены.

• 4. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1. Внешний осмотр

    • 4.1.1. При внешнем осмотре должно быть установлено соответствие преобразователя следующим требованиям.*

Преобразователь должен иметь исправную пломбу и шильдик с номером.

Преобразователь не должен иметь дефектов,которые могут привести— к ошибкам измерений (повреждение оптических деталей,отсутствие четкой видимости объекта измерения для преобразователя с окуляром,явные по-Ьомки деталей внутри преобразователя и др.). ...                     ......

Преобразователь не должен тлеть загрязнений оптических деталей, требующих разборки преобразователя.

При обнаружении подобных дефектов и загрязнений преобразователь бракуют и к применению по допускают. '

;   4.2. Проверка показателя визирования -

Показатель визирования проворяют методом "холодной мишени" или методом"изменяющейся диафрагмы". Выбор метода устанавливается в технической документации на прообраяоЕатоль.          г

• 4.2.1. Температура излучателл.при которой проверяют показатель

■-------Г-

/визирования, должна выбираться из середины диапазона измерений преоб-разоватолл.ссли это условие не оговорено в технических требованиях на преобразователь.

Для серийно выпускаемых преобразователей эти температуры приведены в табл.2.

Таблица 2

Допусти?лая дополнительн ная погрей, за счет изменения размеров, объекта

4.2.2. Проверку показателя визирования методом "холодной мишени" производят на установке К0МА-04,блок-схема которой показана на рис.1

• *

к

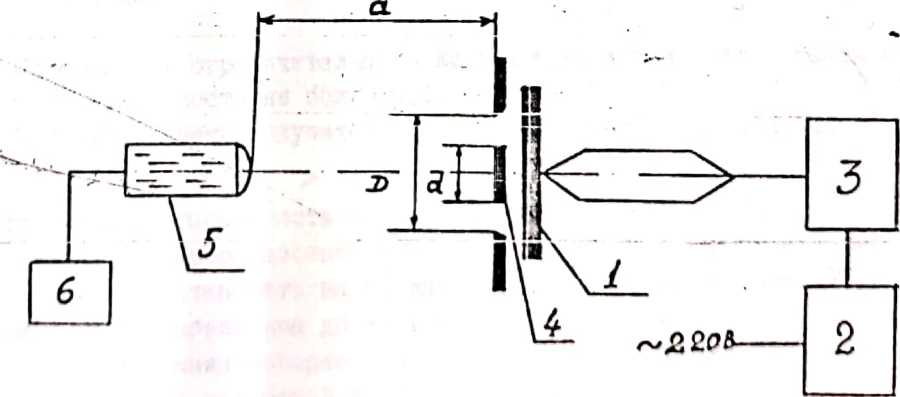

Рис. I

f              '               .                                                                       ■__- .            .                                                           ____•     -

/ ¹

i Установка состоит из излучателя I с источником питания 2 и регулятором 3,перед которым расположена кольцеьал диафрагма 4,образованная ограничительным кольцом с диаметром D и заслонкой ("'холодной мишенью") с диаметром cJ .

Размеры кольцевой диафрагмы должны удовлетворять условию:

d =1,0 х О х п ,

j) =1,5 х Q х П. ,

где О - рабочее расстояние преобразователя в мм,

/2- номинальный показатель визирования.

Для преобразователей.с показателем визирования меньшим 1/100,величина J) может быть большей,чем это следует из условия (I).

Для преобразователей,у которых a р^ддо 1000 мм,значения с/ и

7) должны соответствовать приведенным в*ц=.бл.З.

Таблица 3

Поверхность ограничительного кольца *? заслонки должна иметь излучательную способность не более 0,1.

Рабочий диаметр излучателя I должен .удовлетворять условию

■^ИЗЛ. I»5 X О X 77 ,

а излучательная способность его должна быть не менее 0,7.

Поверяемый преобразователь 5,подсоедзинный к пз^ерате-"ьному прибору 6,следует установить на номинальном рабочем расстоянии & .отсчитываемом от его объектива до кольцевой диафрагмы 4.                _

Ось визирования поверяемого прообразомтолл должна быть перпендикулярна плоскости Кольцовой диафрагмы.

8 Паводенио преобразователя,имоющего окуляр,на центр кольцевой диа-

_

■г

г

фрагмы (мишени) ачедует производить визуально таким обпазом,чтобы изо*-брожение кольцевой диаррагмы сн’гоиеттичнэ располагалось относительно отворотил Пановой диафрагмы, находящейся перед приемником излучения и ограничивающей папе зрения преобразователя.

Наведение преобразователей,не имеющих окуляра,следует проводить' при помощи визирного устройства,входящего в комплект преобразователя. Для этого в переходную втулку внутренним дивыетрсы.тавньз! диаметру преобразователя.следует поместить визирное устройство и навести его таким образом,чтобы его перекрестие совпало с центром кольцевой диафрагмы. После этого вместо визирного устройства помещаю? доверяемый- преобразо

ватель. Правильность наведения преобразователя ионно дополнительно про верить путем небольшого смещения его в горизоЕ тельной и вертикальной плоскости до получения минимального значения остаточного сигнала.

Нагревают излучатель до требуемой температуры,измеряя ее поверяемым преобразователем при выведанной из поля зрения кольцевой диафрагме 4.

Вводят в папе зрения кольцевую диафрагму и измеряют величину остаточного сигнала преобразователя л d ,научаемого из-за попадания

дополнительного излучения на его приемник.

Измерения повторяют не менее 3-х раз.каипый раз заново наводя преобразователь на центр заслонки. За результат измерения берут среднее арифметическое полученных значений сигнала.

Пересвет полученного результата в °C д Г проводят по формуле

, _     /5 б/

^л ~ dU/c/£ '                (2)

гдо cd/ /dd - изменение выходного сигнала,соответствующее изменению . температуры в поверяемой точке на 1°С. -......... ....... -        . .. _

• 4.2.3. Проверка показателя визирования методом."изменяющейся диафрагмы" проводится на установке, блок-схема кото рой, представленная на рис.2,отличается от схемы рис.1 только тем,что вместо кольцевой диафрагмы перед излучателем располагает диафрагму,диаметр которой может изменяться от =1,5 х Q х п. до d-1,0 х Q х /?

Поверяемый преобразователь у с та на впивают на номинальном рабочем расстоянии б? , отсчитываемом от объектива до диафрагмы d и наводят на центр диафрагмы таким образом,чтобы изображение диафрагм* симметрично располагалось относительно отверстия полевой диа*рагмы,нахо-

Рис. 2

Нагревают излучатель до требуемой температуры,измеряя ее поверяемым преобразователем при выведенной из поля зрения диафрагме 4.

Устанавливают перед излучателем поочередно диафрагмы с отверстиями диаметрами \d и 2) и измеряют при этом показания преобразователя Uj и Измерения повторяют не менее 3-х раз. За результат измерения берут среднее арифметическое полученных значений

Вычисляют изменение сигнала преобразователя при увеличении диаметра диафрагмы от d до j) по формуле

характеризующее отклонение показателя визирования от номинального. Пересчет полученного значения в разность температур £> t проводят по формуле (2).,               “         у ~

• 4.2.4, Значение полученной разности температур zs должно быть не более указанного в технической документации на преобразователь.

Для серийно выпускаемых преобразователей полученное значение z> t       J2O

должно быть не более допустимого значения погрешности,приведенного в табл.2.

Для преобразователя типа ТЕРА-50,гр.РС-25 значение его сигнала

при выведенной диафрагме должно составлять (2,12 - 0,25) мВ,остаточ- ^;

ный сигнал должен быть но более 0,11 мВ.

Для преобразователей типов ППТ-121-02 и ППТ-131-О7,гр.РС-25А значение сигнала при выведенной диафрагме должно сос та внять ~(0,031 i 0,013) мВ,остаточный сигнал должен быть не более 0,0035 мВ.

Для ырсобразоватолой типов ПЧД-121-02 и ПЧД-131-02,гр.ДК-25 значение сигнала при выведенной диафрагме должно составлять (О,283±0,100) мкА,остаточный сигнал должоп быть ио болоо 0,020 мкА,               ‘        <

В случае,когда в технической документации но ук:           ,?.мое I _

значение дополнительной погрешности, связанной с изменением размеров объекта измерений,и следовательно,с отклонишом показателя внзирова- •__

/ нил от номинального,значение 4 _доллно бить не-более разности между основной допускаемой погрешностью,нормированной в технической документации на рабочий преобразователь данного типа и погрошпостыо,полученной при поверке по п.4.4, настоящих !ЛИ.            . ■

• 4.3. Определение зависимости сигнала преобразователя от темпера-туры.                 - —   ----- -     .............. .   ._?.Z-

  • 4.3.1. Токи ературы,при которых определяют зависимость сигнала преобразователя от температуры,должны быть указаны в нормативно-технической документации на поверяемые преобразователи.        ■

Для серийно выпускаемых преобразователей температуры приведены в табл. 4.

Таблица 4

• 4.3.2. Зависимость сигнала преобразовать: от температуры определяют на образцовых излучателях типа "абсолютэ чорноо тело” KOMA-OI -в диапазоне от 30 до 600°С и КОМА-02 в диапазоне от 400 до 2500°С . _ _ ■;

• 4.3.3. Поверяемый преобразователь устана'втквают перед образцовым 'С-лзлучателем на расстоянии <2. =1000 - 20 мм от выходного отверстия- -~ полости излучателя.

Если преобразователь имеет

занного.то он устанавливается технической документации.

Ось визирования поверяемого преобразователя должна быть перпендикулярна плоскости отверстия излучателя,.

• 4.3.4. Выходное отверстие полости излучателя перекрывают диафраг-

•- мой из алюминия или другого металла с коэффициентом черноты менее 0,1.

Диаметр диафрагмы должен удовлетворять условию -------- — -------------

■_ изл^{= а 1 П}               _л ⁽⁴⁾

где /2 - показатель визирования поверяемого преобразователя.

• 4.3.5. Юстировочными приспособлениями преобразователь наводят таким образом,чтобы изображение этой диафрагмы полностью перекрывало термоприемник преобразователя.

Наведение преобразователей,не имеющих окуляра,следует производить при помощи визирного устройства,входящего в комплект преобразователя, ______как указано в п.3.2.2.              , •

• 4.3.6. Нагревают излучатель до темп ера тура, соответствующей первой, поверяемой точке.

Режим работы излучателя должен быть такизг,чтобы температура излучающего отверстия отличалась от требуемойjEe более чем на 5°<Х,скорость изменения температуры была не более 0,5°С^в мин,а неравномерность" ~~~ температуры внутренней поверхности излучающей полости находилась пределах,указанных в паспорте.на излучатель.,

• 4.3.7. Измеряют температуру излучателя г ломощью образцового средства измероннл (термометра сопротиа5|«кн2«.термоэлектричсского

  ггч гчтч момотра,оптического пирометра). Затем измез^тот выходной сигнал преобразователя.

  Измерения температура излучателя и сигнала преобразователя ^■с следует чередовать между собой для иатлячекия погрещностк за счет изменения темпе^ууры излучателя.

  ...»о поверяют несколько грdoбравователей,то мазду двумя измир.-лиими температуры излучателя поолодокательно измеряют сигналя на выходе всех поворяомых преобразователей.

  Количество измерений сигнала- намного преобразователя должно быть не менее 3-х.

  12

При измерении температуры излучателя образцовым оптическим пирометром следует производить по 5 отсчетов температуры до и после измерения сигналов преобразователей,вычисляя затем среднее значение из 10 отсчетов.

тической характеристики.                           -■

• 4.4.1. Каадое из полученных по формуле (5) значений ^_пов сравнивают с соответствующим значением ^^н_омлн ( 2^ ) по номинальной статической характеристике,приведенной в технической документации на преобразователь.

• 4.4.2. Отклонение полученного значения ^_пов ( ^ ) от сбответ-ствующего значония по номинальной статической характеристике Lf (f) пересчитанное в °C по формуле

_л ~ L/nat (t) - Ctmomw ft^

■    •    ■ *-- " ctt//oLL               (6)

должно быть не более 2/3 значения основной допускаемой абсолютной погрешности однотипных рабочих пирометрических преобразователей.

• 4.4.3. Для нестандартнзованных и импортных пирометров величина д

не должна превышать основной погрешности,приведенной в нормативно-технической документации. - '     ’

4.5. Определение отклонения выходного сигпалаот значоний предыдущей поверки.

• 4.5.1. Каждое из получонных по формуле (5) значений Z/_nQB ( * )

сравнивают с соответствующим значением ^^дов (   ),приводеиным в

свидетельстве о предыдущей поверке.

• 4.5.2. Отклонение полученного значония         ^{f 4} Ьт значения

// дов ( ^ )»приведенного в свидетельство о ₄     ,-,-й поверке пересчи

танное в °C по формуле:

п.          ((J ~ t/rtt'd ftJ

/а-7

'                                  <.                                                       13

/доляяо быть не более 0,4 значения допускаемой основной абсолютной пог-

ⁱ решности однотипных рабочих пирометрических преобразователей.

• 4.5.3. Для серийно выпускаемых преобразователей допустимые откло

нения выходного сигнала образцовое 2-го разряда однотипных преобразователей от результатов-предыдущей поверки и допустимые отклонения от номинальной статической характеристики приведены в справочном Приложении I.           ■ -     *        - '

-Для преобразователя ППТ-142,гр.Р-3 указанные отклонения не должны превышать 4,5°С.

• 4.5.4. Если преобразователь не" удовлетворяет требованиям п.4.4.2 'или п.4.5.2 хотя бы в одной температурной точке,то всю то верку следует повторить.

Если в результате повторной поверки преобразователь опять не

удовлетворяет требоваяиям п.4.4.2 или 4.5.2, его не допускают к применению в качестве образцового 2-го разряда.

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 5.1. Положительные результаты поверки преобразователей оформляют путем выдачи свидетельства по форме,установленной Госстандартом, на преобразователь наносят оттиск поверительного клейма.

На оборотной стороне свидетельства указывают значения сигнала преобразователя для всех поверяемых температур. ■

• 5.2. Результаты поверки по пп.4.2 и 4.3 заносят в протокол.

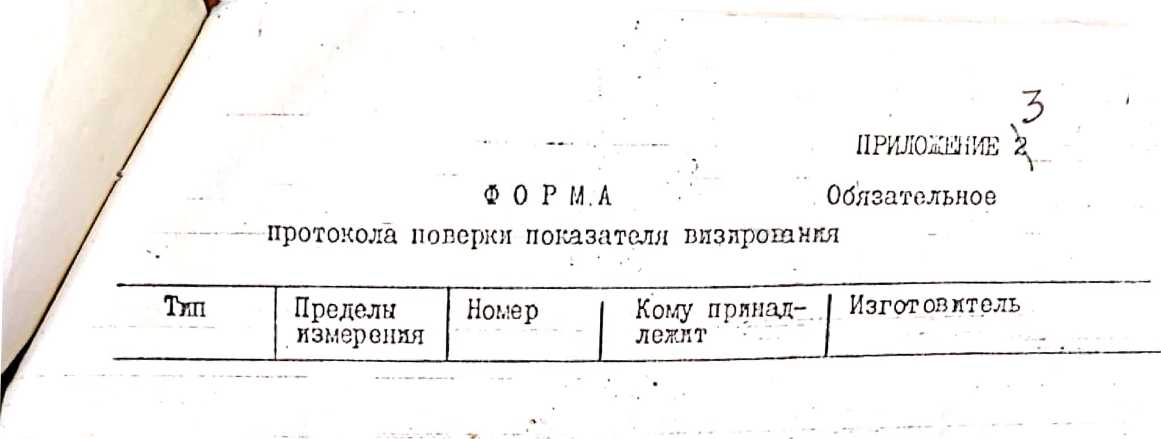

(Приложения 2 и 3 обязательные!                                  -  ■

• 5.3. Преобразователя,прошедшие поверку с отрицательним результатом, к применению не допускают,имеющиеся на них клейма погашают и выдают извещен." ~

  1



Проверка производилась методом "холодной, мишени". Расстояние от преобразователя до заслонки CL -  ....мм

Диаметр заслонки а = .... мм

Диаметр ограничительного кольца _Z) = ... Mi

Проверка производилась методом "изменяющейся диафрагмы".

Расстояние от преобразователя до диафрагмы а.- ... мм

Разность сигналов

мВ (мА)] °C

d г/--        .

-.гл ^с

Нреобдезоватоль (тип, помор) признал годным

Нонорку производил:

I

I

Тип

Номор Кому принадлежит Изготовитель

I. Градуировка производилась по излучателю КОМА-01, S----, по обра

новому х-го разряда термометру сопротивления 111ь-±и я----.

Расстояние от преобразователя до излучающего отверстия -----ми.

Диаметр излучающего отверстия _____мм.

Результаты поверки               _____________________

2. Градуиоовка производилась по излучателю КОМА-02,№    .’ по образ

цовому 1-го разряда оптическому пирометру ЭОП-66, № Расстояние от преобразователя до излучающего отверстия Диаметр излучающего отверстия____мм.
