Методика поверки «ФЛЮКСМЕТР В2» (МП-206-026-2016)

СОГЛАСОВАНО

Первый заместитель

Ж. ' А Оу льньш завод»\д с ■ ] i Hi с*> :                 *»

ОфоЛ^ро^ улО\ ’ ’ ,/о*> Л.

«

АО «Ср судостр

УТВЕРЖДАЮ

d

« С²^»

М им. Д.И. Менделеева»

А.Н. Пронин

Оглавление

• 1 ОПЕРАЦИИ ПОВЕРКИ...

• 2 СРЕДСТВА ПОВЕРКИ................

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА.......

• 5 ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ.............

• 6 ПОДГОТОВКА К ПОВЕРКЕ ..

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.................

ПРИЛОЖЕНИЕ А. Форма протокола первичной/периодической поверки

Литера

Лист

Листов

Настоящая методика поверки (МП) распространяется на флюксметр В2, предназначенный для измерения магнитного потока постоянного поля.

Методика устанавливает методы и средства первичной и периодической поверки флюксметра В2.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки должны проводиться операции, указанные в таблице 1.1.

Таблица 1.1

7.4

Лист

3

• 1.2 При несоответствии характеристик поверяемого флюксметра В2 установленным требованиям по любому из пунктов таблицы 1.1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по п.

• 8.4 настоящей МП.

• 2.3 При работе со средствами измерений (СИ) во всех случаях использовать провода и кабели из их комплектов.

• 3.1 При проведении операций поверки должны соблюдаться условия в соот

ветствии с таблицей 3.1.

Таблица 3.1

Примечания:

• 1. Предельное отклонение частоты питающей сети и содержание гармоник по ГОСТ 32144-2013.

• 2. Если поверяемый флюксметр В2 находился в климатических условиях, отличающихся от условий поверки, то перед включением необходимо выдержать его в климатических условиях, оговоренных в таблице 3.1, не менее 2 ч.

• 4.1 Поверка должна проводиться лицом, аттестованным в качестве поверителя и являющимся представителем юридического лица, аккредитованного на право поверки.

• 5.1 При проведении операций поверки должны быть соблюдены требования

ГОСТ 12.2.007.0-75 и "Правил технической эксплуатации электроустановок потре

• 5.2 Применяемые при работе стандартные СИ подлежат заземлению. Заземление проводить до включения СИ в электрическую сеть, отсоединение заземления проводить после отключения от сети.

• 5.3 Технический персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III и должен быть ознакомлен с комплектом документации (КД) на флюксметр В2 и эксплуатационными документами (ЭД) всех применяемых при поверке СИ.

  Инв. № подл.      Подп. и дата Взам. инв. № Инв. № дубл.      Подп. и дата

• 6.1 Извлечь-флюксметр В2 и комплект ЭД из тары.

• 6.2 Сверить заводской номер на флюксметре В2 с номером, указанным в паспорте.

• 6.3 Проверить наличие предыдущего свидетельства о поверке флюксметра В2.

6.4Проверить наличие знаков поверки, а также действующих свидетельств (отметок) о поверке используемых средств поверки.

• 6.5 Перед проведением поверки средства поверки и флюксметр В2 должны быть выдержаны не менее 2 ч в условиях, соответствующих п. 3.1 настоящей МП.

• 6.6 Все средства поверки должны быть подготовлены к работе в соответствии с требованиями их руководств по эксплуатации(РЭ).

• 7.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности и маркировки разделу 2 "Комплектность" паспорта флюксметра В2;

• - отсутствие механических повреждений, влияющих на работу флюксметра В2 (неисправность органов управления, крепежных винтов и пр.);

• - отсутствие неудовлетворительного крепления разъемов;

• - состояние лакокрасочного покрытия;

- надежность контактов разъемов для подсоединения кабелей.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п.7.1.1, в противном случае флюксметр В2 бракуется и направляется в ремонт.

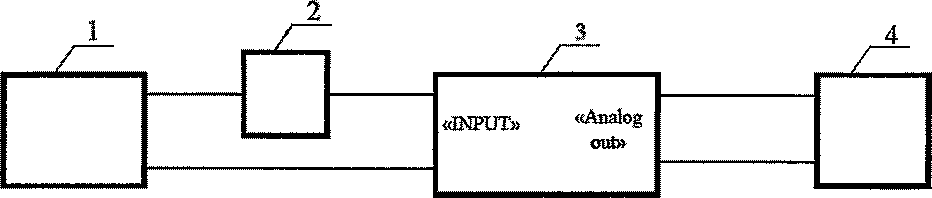

• 7.2.1 Собрать схему поверки, приведенную на рис. 1.



Рис. 1. Схема поверки флюксметра В2

• 1 - Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 (эталонная мера магнитного потока из состава ГЭТ 12-2011);

• 2 - магазин электрического сопротивления РЗЗ;

• 3 - флюксметр В2;

• 4 - вольтметр универсальный В7-73

• 7.2.2 Включить сетевое питание всех средств измерения (СИ), входящих в схему поверки и прогреть их в течение времени, указанного в их ЭД, но не менее 1 ч. Питание эталонной меры магнитного потока из состава ГЭТ 12-2011 должно быть выключено. Кнопка «10‘⁴» флюксметра В2 должна быть нажата, а кнопка «VAR» -отжата.

• 7.2.3 Установить на магазине электрического сопротивления РЗЗ значение сопротивления, равное (ЮО-Иэммл) Ом, где Яэммп - омическое сопротивление эталонной меры магнитного потока из состава ГЭТ 12-2011.

• 7.2.4 Подготовить эталонную меру магнитного потока к воспроизведению магнитного потока 192-10’⁶ Вб.

• 7.2.5 Подготовить флюксметр В2 согласно его РЭ к проведению измерений на пределе 1999-10'⁷. Воспроизвести магнитный поток 192-10"⁶Вб и зарегистрировать показания флюксметра В2. Они должны быть (192±7)-10'⁶ Вб.

  7.2.6 Измерить напряжение на аналоговом выходе (разъем «Analog out» на задней панели флюксметра В2). Оно должно составлять (192±7) мВ.

  					МП-206-026-2016	Лист
  						8
  Изм	Лист	№ докум.	Подп.	Дата

  Инв. № подл. I Подп. и дата | Взам. инв. № Инв. № дубл. Подп. и дата

• 7.2.7 Переключить флюксметр В2 на предел 1999-10^_6.

• 7.2.8 Подготовить эталонную меру магнитного потока к воспроизведению магнитного потока 1920-10'⁶ Вб.

• 7.2.9 Подготовить флюксметр В2 согласно его РЭ к проведению измерений на пределе 1999-10'⁶. Воспроизвести магнитный поток 1920-10’⁶ Вб и зарегистрировать показания флюксметра В2. Они должны быть (1920±70)-10’⁶ Вб.

• 7.2.10 Измерить напряжение на аналоговом выходе «Analog out» флюксметра В2 аналогично п. 7.2.6 настоящей МП. Оно должно составлять (192±7) мВ.

• 7.2.11 Измерения следует выполнять как можно быстрее, с целью минимизации погрешностей, обусловленных дрейфом нуля флюксметра В2. Компенсацию дрейфа нуля следует осуществлять перед каждым измерением.

• 7.2.12 Результаты опробования считать положительными, если показания на цифровом индикаторе флюксметра В2 и значения напряжения на аналоговом выходе соответствуют указанным в пп. 7.2.5, 7.2.6, 7.2.9 й 7.2.10.

• 7.3.1 Выполнить операции по пп. 7.2.1-7.2.4.

• 7.3.2 Подготовить флюксметр В2 согласно его РЭ к проведению измерений на пределе 1999-10'⁷.

• 7.3.3 Воспроизвести магнитный поток плюс 192-10’⁶ Вб и затем, плавно увеличивая его значение добиться на индикаторе флюксметра В2 показаний плюс 199,9-10"⁶ Вб.

• 7.3.4 Понизить значение магнитного потока до 192-10'⁶ Вб и отключить ток в эталонной мере магнитного потока.

• 7.3.5 При необходимости, скорректировать дрейф нуля флюксметра В2, согласно РЭ.

• 7.3.6 Сменить полярность тока в эталонной мере магнитного потока и воспроизвести магнитный поток, равный минус 192-10'⁶ Вб. Плавно увеличивая его значение добиться на индикаторе флюксметра В2 показаний минус 199,9-10'⁶ Вб.

• 7.3.7 Переключить флюксметр В2 на предел 1999-10'⁶.

• 7.3.8 Проделать операции, аналогичные пп. 7.3.3...7.3.6 для значений магнит-

  					МП-206-026-2016	Лист
  						9
  Изм	Лист	№ докум.	Подп.	Дата

  i. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

ного потока плюс 1920-10'⁶ Вб и минус 1920-10'⁶ Вб, добиваясь показаний флюксметра В2 плюс 1999-10’⁶ Вб и минус 1999-10'⁶ Вб соответственно.

• 7.3.9 Результаты поверки считать положительными, если диапазон измерений на пределе измерения 1999-10'⁷ составляет от минус 199,9-10’⁶ Вб до плюс 199,9-10'⁶ Вб, а на пределе 1999-10’⁶  - от минус 1999-10"⁶ Вб

до плюс 1999 • 10'⁶ Вб.

• 7.4 Определение систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом) на пределе измерений 1999-10'⁷

  • 7.4.1 Выполнить операции по пп. 7.2.1...7.2.3.

  • 7.4.2 Подготовить флюксметр В2 согласно его РЭ к проведению измерений на пределе 1999-10‘⁷.

  • 7.4.3 Воспроизвести магнитный поток 100-10^-6 Вб и зарегистрировать показания флюксметра В2.

  • 7.4.4 Включая и выключая ток в эталонной мере магнитного момента, выполнить 12 раз измерения магнитного потока. При этом, перед каждым воспроизведением магнитного потока, флюксметр В2 следует «обнулять», нажимая кнопку «Reset», и, при необходимости, корректировать дрейф нуля. Если после «обнуления» показания на индикаторе не равны нулю, а составляют несколько единиц младшего разряда, то их следует учитывать в результате измерения магнитного потока Ф_г флюксметром В2 путем их вычитания из показаний флюксметра В2. Одновременно с регистрацией измеренного потока Ф_г следует регистрировать значение воспроизводимого в эталонной мере магнитного потока Фо/.

  • 7.4.5 Выполнить операции по п. 7.4.4 при противоположной полярности тока в эталонной мере магнитного потока.

  • 7.4.6 Вычислить значения систематической составляющей абсолютной погрешности измерений магнитного потока АФ_г для каждого z-того измерения по формуле (1):

ДФ; =   “ Фоь                   (1)

где Ф/ - измеренное значение магнитного потока, Вб;

Ф₀1 - воспроизведенное значение магнитного потока, Вб.

Занести все полученные значения в таблицу (приложение А).

• 7.4.7 Выполнить операции по пп. 7.4.2...7.4.6 при воспроизведении магнитного потока 194-10’⁶ Вб.

• 7.4.8 Результаты поверки считать положительными, если полученные при обработке значения систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом) на пределе измерений 1999-10'⁷ АФ/ находятся в пределах от минус 2 -10'⁶ Вб до плюс 2 -10’⁶ Вб.

• 7.5 Определение систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом) на пределе измерений 1999-10’⁶

  • 7.5.1 Вьшолнить операции по пп. 7.2.1...7.2.3.

  • 7.5.2 Подготовить флюксметр В2 согласно его РЭ к проведению измерений на пределе 1999 • 10’⁶.

  • 7.5.3 Выполнить операции, аналогичные пп.7.4.4.. ПАП при воспроизведении магнитных потоков 1000-10'⁶ Вб и 1940-10’⁶ Вб.

  • 7.5.4 Результаты поверки считать положительными, если полученные при обработке значения систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом) на пределе измерений 1999-10’⁶ АФ_г находятся в пределах от минус 20-10"⁶Вб до плюс 20-10'⁶ Вб.

7.6. Определение СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95) на пределе измерений 1999-10'⁷

• 7.6.1 Обработать результаты измерений и расчетов по пп. 7.4.4-7АП и формуле (1), вычислив СКО случайной составляющей абсолютной погрешности измерений магнитного потока S<₽ по формуле (2):

^(АФ-ДФ)²

где п -количество измерений (п>12);

АФ = |ХР₌₁(АФ^) - среднее арифметическое z-тых значений систематической составляющей абсолютной погрешности АФ^, вычисленных по формуле (1).

• 7.6.2 Определить СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95) <595 по формуле (3):

Од₅ = 25ф,                            (3)

• 7.6.3 Результаты поверки считать положительными, если СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95) 095 на пределе измерений 1999-10'⁷ не превышает 0,5-10'⁶Вб.

• 7.7 Определение СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95) на пределе измерений 1999-10'⁶

• 7.7.1 Обработать результаты измерений и расчетов по п. 7.5.3 и формуле (1), вычислив S$ для предела 1999-10'⁶ по формуле (2) и G95 по формуле (3).

• 7.7.2 Результаты поверки считать положительными, если СКО случайной составляющей абсолютной погрешности измерений магнитного потока (при доверительной вероятности 0,95) 095 на пределе измерений 1999-10'⁶ не превышает 5-10'⁶Вб.

• 7.8 Определение абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом) на пределе измерений 1999-Ю'⁷, обусловленной дрейфом нуля флюксметра В2 за фиксированное время

• 7.8.1 Собрать схему, приведенную на рис. 2 и установить на магазине электрического сопротивления РЗЗ значение сопротивления, равное 100 Ом.

  1 ........................................................	2 /”
  999993 Ом о-		-О
  		INPUT
  0 Ом°-		-0

• 1 — магазин электрического сопротивления РЗЗ; 2 - флюксметр В2

Рис. 2. Схема для регистрации дрейфа нуля флюксметра В2

Наконечники соединительных проводов должны быть из одного материала и очищены от окислов.

• 7.8.2 Подготовить помещение к проведению измерений, а именно, закрыть окна, форточки, двери, удалить посторонних лиц и выдержать флюксметр В2 в этих условиях не менее 1 ч во включенном состоянии.

• 7.8.3 Подготовить флюксметр В2 согласно его РЭ к проведению измерений на пределе 1999-10'⁷.

• 7.8.4 Провести 5 серий регистрации дрейфа нуля в течение 120 с, в каждой серии регистрируя показания 6 раз: на 10-й, 20-й, 30-й, 40-й, 60-й и 120-й с. Перед каждой регистрацией тщательно выполнять коррекцию дрейфа нуля флюксметра В2.

• 7.8.5 Результаты поверки считать положительными, если дрейф нуля флюксметра В2 не превышает значений, указанных ниже:

±1,0-10'⁶ Вб за 10 с;

±2,0-10'⁶ Вб за 20 с;

±3,5-10'⁶ Вб за 30 с;

±5,0-10’⁶ Вб за 40 с;

±8,0-10'⁶ Вб за 60 с;

±30-10'⁶ Вб за 120 с.

• 9.1 Положительные результаты поверки флюксметра В2 оформить свидетельством о поверке в соответствии с Порядком проведения поверки средств'изме-рений, утвержденным Приказом Минпромторга России № 1815 от 02 июля 2015 г.

• 9.2 Результаты поверки заносят в протокол поверки по форме, приведенной в Приложении А.

• 9.3 Если при проведении поверки обнаружено несоответствие какому-либо пункту методики поверки, то флюксметр В2 признается непригодным к применению, оттиск знака поверки гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

• 9.4 Знак поверки наносится на переднюю панель флюксметра В2 в виде голографической наклейки.

  					МП-206-026-2016	Лист
  						13
  Изм	Лист	№ докум.	Подп.	Дата

(рекомендуемое)

ПРОТОКОЛ поверки №__________

Флюксметра В2 зав.№____

• 1 Вид поверки.............................................................................................................

• 2 Дата поверки............................................................................................................

• 3 Условия поверки:

  • 3.1 Температура окружающего воздуха, °C.............................................................

  • 3.2 Относительная влажность воздуха, %...............................................................

  • 3.3 Атмосферное давление, мм рт. ст.......................................................................

• 4 Средства поверки:

  Инв. № подл.      Подп. и дата Взам. инв. № Инв. № дубл.      Подп. и дата

• 5 Поверка проводится согласно документу "Флюксметр В2. Методика поверки МП-206-026-2016".

• 6 Результаты поверки:

  • 6.1 Внешний осмотр..................................................................................................

  • 6.2 Опробование....................................,....................................................................

  • 6.3 Определение диапазона измерения магнитного потока...........................

  • 6.4 Определение систематической составляющей абсолютной погрешности измерений магнитного потока (при сопротивлении цепи измерений до 100 Ом) на пределе «ю-⁷».

    	№ измер.	В оспроизведенное значение магнитного потока Фо, Вб	Измеренное значение магнитного потока Ф}, Вб	Систематическая составляющая погрешности измерений ДФ;, Вб	CKO S0, Вб
    	1	+100,0-10‘6
    	12	+100,0-10'6	-
    	1	-100,0-10-6
    	12	-100,0-IO'6

    					МП-206-026-2016	Лист
    						14
    Изм	Лист	№ докум.	Подп.	Дата

• 7 Дата очередной поверки..................................................................................................

Поверитель:

Должность        Дата          Подпись           Фамилия И.О.
