Методика поверки «Газоанализатор взрывоопасных паров "Сигнал-4"» (ГПСК 02.00.00.000 ДЛ)

СОГЛАСОВАНО Руководитель ГЦИ СИ ФГУП "ВНИИМС" _____________ В.Н. Яншин "___"_________2008 г.

Методика поверки

ГПСК 02.00.00.000 ДЛ

Москва 2008

1.ОПЕРАЦИИ ПОВЕРКИ

• 2.СРЕДСТВА ПОВЕРКИ

• 3.УСЛОВИЯ ПОВЕРКИ

• 4.ПОДГОТОВКА К ПОВЕРКЕ

• 5.ПРОВЕДЕНИЕ ПОВЕРКИ

6.ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.ПРИГОТОВЛЕНИЕ ПОВЕРОЧНЫХ ГАЗОВЫХ СМЕСЕЙ

ПРИЛОЖЕНИЕ А

Настоящая методика распространяется на газоанализаторы взрывоопасных паров "Сигнал-4", предназначенные для определения довзрывных концентраций взрывоопасных паров, таких как метан, пропан, пары бензина, углеводородов и других, а также токсичных паров таких как аммиак, окислы азота, серы, сероводород, кислорода и других в воздухе рабочей зоны и локализации утечек горючих паров и измерения уровня загазованности в подвалах, колодцах, камерах и других помещениях технологических объектов класса В-1, В-1а, наружных установок класса В-1г (по классификации ПУЭ, гл.7.3, изд.2000 г.), ГОСТ Р51330.13-99, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIB, Т4.

Методика устанавливает методы и средства первичной и периодической поверки.

Межповерочный интервал в соответствии с описанием типа средства измерений - 12 месяцев.

При подготовке к поверке и при ее проведении должны соблюдаться меры безопасности и требования указанные в Руководстве по эксплуатации газоанализатора ГПСК 02.00.00.000 РЭ.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Определение основной погрешности измерения проводится с применением аттестованных поверочных газовых смесей в баллонах или путём приготовления поверочных газовых смесей. Метод приготовления ПГС паров бензина и других горючих веществ см. п. 7.1, метод приготовления ПГС паров аммиака см. п. 7.2.

При проведении поверки следует применять средства поверки и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

Примечания. 1. При проведении поверки допускается замена средств измерений, приведенных в таблице, другими, имеющими метрологические характеристики не хуже указанных и обеспечивающими заданные погрешности измерений.

• 2. Баллоны с ПГС аммиака, редуктор и вентиль точной регулировки могут быть заменены Генератором аммиака переносным ГЕА-01.

• 3. Допускается в качестве ПГС № 1 применять чистый атмосферный воздух.

• 4. Датчик и газоанализатор "Сигнал-4" настраиваются только на один вид взрывоопасного газа или пара. Следовательно, поверка газоанализатора должна производиться по ПГС того газа или пара, на который настроен прибор.

• 3.1. При проведении поверки должны соблюдаться следующие условия:

+10 % напряжение электропитания, В                                             220    -15 %

частота электрического тока, Гц                                                    50 ± 1

температура окружающего воздуха,°С                                            20 ± 5

Баллоны, предназначенные для ПГС данного состава, запрещается заполнять другими газами или газовыми смесями, производить любые операции, которые могут увлажнить или замаслить их внутренние поверхности, а также запрещается перекрашивать баллоны или изменять их маркировку.

• 4.1. Перед проведением поверки необходимо надежно заземлить применяемые эталоны и вспомогательное оборудование.

• 4.2. Работу с эталонами и вспомогательным оборудованием производить в соответствии с их техническими описаниями и инструкциями по эксплуатации.

Подготовить ПГС, путем заполнения пластикатовых композитных мешков из баллонов ГСО газовых смесей, баллонов с чистыми газами, роторного испарителя ИР-1М с раствором контролируемого вещества или из стандартных источников микропотоков газов и паров (ИМ) с разбавлением чистым воздухом класса "0" по ГОСТ 17433

• 4.3. Непосредственно на месте установки газоанализатора:

• - проверить установку датчиков в рабочее положение согласно инструкции по эксплуатации;

• - проверить исправность подключения датчика к газоанализатору;

• - включить газоанализатор "Сигнал-4" и прогреть в соответствии с инструкцией по эксплуатации (не менее 15 минут).

• 5.1. Проверка комплектности и внешний осмотр.

  • 5.1.1. Проверку комплектности газоанализатора проводят в соответствии с разделом "Комплект поставки" эксплуатационной документации.

  • 5.1.2. При проведении внешнего осмотра должно быть установлено:

соответствие номера на приборе указанному в документации;

отсутствие вмятин и видимых механических повреждений, а также пыли и грязи на корпусах датчиков и трещин на корпусах сенсоров.

• 5.1.3. Приборы, не удовлетворяющие требованиям п.п. 5.1.1 и 5.1.2, к дальнейшим операциям поверки не допускаются.

• 5.2. Проверка работоспособности.

Подключить к газоанализатору датчик из комплекта прибора и включить газоанализатор.

Внимание! Включать газоанализатор с неподключённым датчиком запрещается!

После включения питания происходит прогрев датчика прибора в течение 30 секунд. Во время прогрева все светодиоды шкалы мигают с периодом две секунды. После завершения прогрева мигание светодиодов шкалы прекратится.

По истечении времени прогрева на светодиодном индикаторе газоанализатора должно установиться «нулевому» показание прибора.

Индикация прибора не должна указывать на неисправность датчика и разряженность аккумуляторной батареи ниже нормы.

• 5.3. Определение погрешности измерения.

  • 5.3.1. Включить прибор и провести подготовительные работы в соответствии с п. 4.3 настоящей методики.

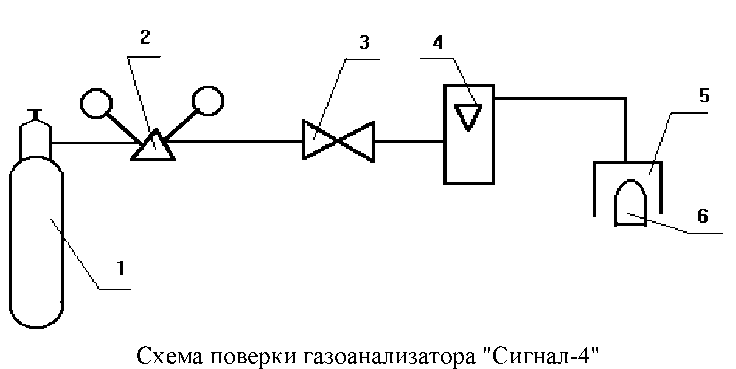

Собрать схему поверки газоанализатора, представленную на рисунке.

1. Баллон с ПГС; 2. Редуктор; 3. Вентиль точной регулировки;

4. Ротаметр; 5. Приспособление для поверки (штуцер); 6. Сенсор датчика

• 5.3.2. Используя приспособление для поверки, подать на датчик поверяемого прибора ПГС № 1. Допускается в качестве ПГС № 1 применять атмосферный воздух.

Если показания шкалы газоанализатора в чистом воздухе отличаются от «0», то его необходимо откорректировать следующим образом:

Отвернуть опломбированную гайку, удерживающую крышку, расположенную на задней поверхности корпуса прибора, открыв доступ к регулировочным винтам потенциометров, расположенных на плате за крышкой (см. Руководство по эксплуатации ГПСК 02.00.00.000-02 РЭ) и произвести установку нулевых показаний в соответствии Руководством по эксплуатации ГПСК 02.00.00.000-02 РЭ на соответствующую модификацию.

• 5.3.3. Подать на поверяемый датчик из баллона ПГС № 3 или поместить датчик в тестовую камеру с концентрацией Сп:

• - для метана

  2,20 % об. (50 % НКПР);

  0,85 % об. (50 % НКПР);

  0,60 % об. (50 % НКПР); 100 мг/м³.

• - для пропана

• - для паров бензина

• - для паров аммиака

Каждую ПГС подавать до получения установившихся показаний прибора, но не более одной минуты.

При необходимости отрегулировать чувствительность датчиков, вращая винт потенциометра регулировки усиления.

• 5.3.4. Подать на поверяемый датчик прибора ПГС № 2 с концентрацией Сп:

  0,88 % об. (20 % НКПР);

  0,34 % об. (20 % НКПР);

  0,12 % об. (10 % НКПР); 60 мг/м³;

  18 % об.

• - для метана

• - для пропана

• - для паров бензина

• - для паров аммиака

• - для кислорода

Зарегистрировать показания Си прибора при подаче каждой ПГС.

При необходимости отрегулировать чувствительность датчика кислорода, вращая винт потенциометра регулировки усиления.

• 5.3.5. Определить погрешность измерения концентрации ВОГ данного типа газоанализатором "Сигнал-4" по формуле:

где: Сп - паспортное значение концентрации ПГС, Си - измеренное значение концентрации ПГС.

Газоанализатор "Сигнал-4" считается годным, если

5.3.6.Определение основной относительной погрешности датчиков Сигнал-4Э с заказными сенсорами (см. Приложение А).

Определение основной относительной погрешности газоанализатора проводят методом прямых измерений на ПГС в трех точках: в начале, середине и конце диапазона.

Номинальное содержание измеряемого компонента в ПГС и пределы допустимых от-

клонений от него должны соответствовать таблице 3 Таблица 3

Проверку проводят путем подачи на входной штуцер газоанализатора ПГС в последовательности :    чистый воздух класса "0"- ПГС № 1 - ПГС № 2 - ПГС № 3 - чистый

воздух класса "0". Количество рабочих измерений не менее 6.

Концентрацию ПГС из баллонов производить путём подачи в мешок чистого воздуха и добавки из баллона необходимого количества газа. При этом измерение количества воздуха в мешке производится с помощью газового счётчика ГСБ-400, а измерение количества газа с помощью газового счётчика ГСБ-400 для больших концентраций и шприца медицинского для малых концентраций.

Количество подаваемого газа Vr, л рассчитывается по формуле:

Спгс ' Упгс

Vr = ------------------- ,                                                (1)

Сг

где Спгс - требуемая концентрация ПГС, мг/м3;

Упгс - объём создаваемой ПГС л;

Сг,- весовая концентрация газа мг/м3, рассчитываемая по формуле

Сг% ' 10 ' М

Сг = ------------------ ,                                              (2)

22,4

где Сг% - объёмная концентрация газа в баллоне %;

10 - коэффициент;

М - молекулярный вес газа;

22,4 - объем граммолекулы идеального газа при 0 о°С и 1 атм, л.

При этом относительная погрешность создания концентрации рассчитывается по формулам (3) и (4) для больших и малых концентраций соответственно

dс = О 2dсч2 = ± 1,41 %,                                    (3)

где дсч = 1 % - относительная погрешность газового счётчика; dс = О dсч2+dш2 = ± 2,24 %,                                   (4)

где dш = 2 % - относительная погрешность шприца.

Концентрацию ПГС при использовании жидких реактивов производить путём подачи в мешок чистого воздуха и добавки через роторный испаритель необходимого количества вещества. Создание малых концентраций производить путём подачи в мешок чистого воздуха и добавки с помощью шприца медицинского необходимого количества газовой смеси из мешка с большой концентрацией.

Количество жидкости Vж, л, при создании больших концентраций, рассчитывается по формуле

Vm^ ' Сп ' М ' 100

Vж = ............................ ,                                 (5)

VM ' (100 - Сп) ' q ' r20

где М - молярная масса жидкости, г;

VM - молярный объём паров, л;

q - исходная концентрация дозирующей жидкости, %;

r20 - плотность дозирующей жидкости при температуре равной 20о С, г/см3;

Сп, - расчётная концентрация паров, %, которая рассчитывается по формуле

8312,6'10-4 ' Спгс ' Т

Сп = ---------------------------------- ,                                    (7)

М ' Р

где Т - температура, К;

Р - общее давление газовой смеси;

8312,6 ' 10-4 - переводной коэффициент.

Расчёт количества ПГС большой концентрации, добавляемой в мешок с чистым воздухом для создания ПГС малой концентрации осуществлять по формуле (1).

При этом относительная погрешность создания концентрации рассчитывается по формулам (7) и (8) для больших и малых концентраций соответственно

ас = о асч2+ап2 = ± 2,24 %                                     (7)

где ап = 2 % - относительная погрешность пипетки;

ас = о 2асч2+ап2+аш2= ±3,16 %                               (8)

где аш = 2 % - относительная погрешность шприца.

Оценку основной относительной погрешности газоанализатора а % определяют в точках проверки по формуле

(Cmax-Спгс) *   100%

d =        -------------------------------- ± ас                                           (9)

Спгс

где Спгс - концентрация ПГС, мг/м3;

Стах - максимальная концентрация за шесть измерений, мг/м3.

Газоанализатор считается выдержавшим проверку, если полученное значение а не превышает ± 20%.

5.4. Проверка времени срабатывания сигнализации.

Подать на датчик ПГС № 3 из баллона или поместить датчик в тестовую камеру, включив одновременно секундомер.

Зафиксировать секундомером момент включения свечения красного светодиода, индицирующего порог 20 % НКПР для углеводородов, 10 % НКПР для паров горючих веществ, 60 мг/м³ для паров аммиака и 18 % об. для кислорода.

Газоанализатор "Сигнал-4" считается годным, если измеренный секундомером интервал времени не превышает 10 секунд для датчиков углеводородов, паров горючих веществ, аммиака и 60 секунд для датчика кислорода.

• 5.5. В обратной последовательности смонтировать корпус газоанализатора и опломбировать прибор поверительным клеймом.

• 6.1. Если газоанализатор по результатам поверки признан пригодным к применению, то на него выдаётся "Свидетельство о поверке". Прибор должен быть опломбирован.

• 6.2. Если газоанализатор по результатам поверки признан непригодным к применению, выдаётся "Извещение о непригодности", а "Свидетельство о поверке" и поверительное клеймо аннулируются.

7.1. Приготовление поверочных газовых смесей паров гексана, бензина, керосина, ацетона, спирта и т.п.

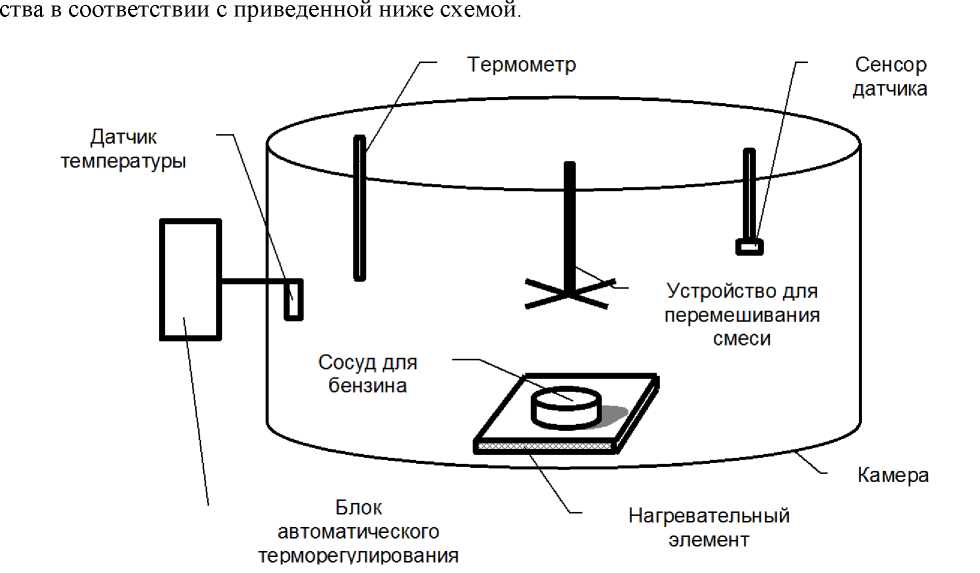

7.1.1. Собрать устройство для приготовления поверочных концентраций паров веще-

• 7.1.2. Рассчитать количества жидкого вещества, необходимого для создания заданных концентраций его паров в камере с известным объемом при постоянной температуре, по формуле (ГОСТ Р 51330.2-99):

M - P- Cp - V _inn

m =              -100,

6,236 - T -y

где: m - количество жидкого горючего вещества, мл;

М - молярная масса вещества;

P - атмосферное давление в камере, мм рт.ст.;

Cp - заданная концентрация паров вещества, % об.;

V - вместимость камеры, л;

Т - температура, поддерживаемая в камере, К; y - плотность, кг/м³;

Значения молярных масс, плотностей и заданных концентраций некоторых горючих веществ по ГОСТ Р 51330.19-99 приведены в таблице.

Примечание:Значения молярных масс, плотностей и НКПР горючих веществ не вошедших в таблицу по следует взять из ГОСТ Р 51330.19-99.

При этом погрешность определения необходимого количества вещества

Am/m = 1,2 [(Am/M)² + (Ap/P) ² + (Ay/V) ² + ( Aj/T) ²]^1/2

не должна быть более 0,05.

• 7.1.3. Рассчитанное количество вещества вводят в камеру мерной пипеткой (либо с помощью медицинского шприца). После этого включают нагревательный элемент и устройство для перемешивания паров вещества в воздухе на время, достаточное для полного испарения вещества.

При небольших объемах камеры (менее 100 л) требуемое количество вещества удобнее взвешивать с помощью аналитических весов, определив его массу по формуле:

n = у m,

где n - количество вещества, мг.

• 7.2. Приготовление поверочных газовых смесей аммиака с воздухом.

Поверочная газовая смесь аммиака в воздухе приготавливается в стеклянной ёмкости, показанной на рис.7.2.1.

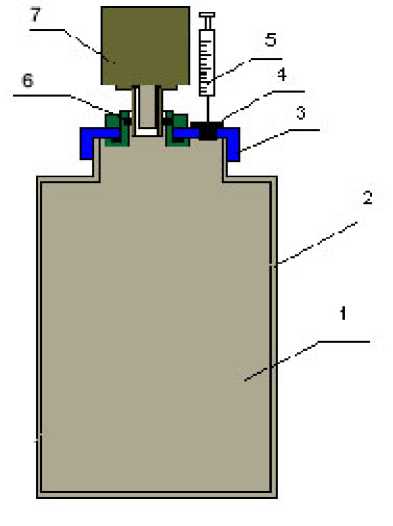

Рис. 7.2.1. Схема калибровки чувствительности датчиков аммиака

1. ПГС аммиака с воздухом; 2. Стеклянная банка ёмкостью 3000 см³;

3. Полиэтиленовая крышка; 4. Резиновая пробка; 5. Шприц со шкалой 5 мл;

6. Герметичный порт для установки сенсора аммиака в банку с ПГС;

7. Корпус датчика аммиака.

Первичная ПГС готовится в стеклянной банке объемом 2500 -3000мл. В банку наливается раствор аммиака в воде с весовой концентрацией 10 %, банка плотно закрывается крышкой, имеющей плотно прилегающую резиновую пробку. Образующиеся над поверхностью раствора насыщенные пары аммиака используются в качестве первичной ПГС.

Молярная концентрация (мольно-объёмная) выражается числом грамм-молекул растворённого вещества, содержащихся в 1 л раствора, и обозначается М.

Парциальное давления аммиака p, М и температура Т, связаны соотношением

p_NH3 = M*10(7,58 - 1924/T)

Рекомендуется применять аммиак водный марки ОСЧ 10 %. Допускается применение приготовленного в аптеке 10 % (весовых частей) водного раствора аммиака. Перед использованием водного раствора аммиака, приготовленного для медицинских применений, можно уточнить его концентрацию титрованием.

По результатам титрования, как показала практика, отклонение от 10 % не превышает 0,2 %, что находится в пределах относительной погрешности измерений 5 %.

Поскольку в 1000 мл 10 % водного раствора аммиака содержится 100 г аммиака, что соответствует 100/17 = 5,88 грамм-молекул аммиака, то молярная концентрация исходного раствора аммиака М = 5,88. Для температуры 293 К (20 °С) парциальное давление насыщенного пара аммиака равно

p_NH3 = 5,88*10^1,013 = 60,65 мм рт.ст.

Таким образом, в ёмкости создаётся первичная ПГС С_н аммиака с воздухом, которая при атмосферном давлении (например, 760 мм рт.ст.) рассчитывается по формуле:

Сн = (Pnh3/ 760)*(17/29)*1293 =60.5 _г/м³

Если полученную ПГС аммиака с воздухом с концентрацией Сн с помощью шприца переносить в стеклянную банку объемом 3000 см³ с герметичной крышкой, в которой установлены исследуемые сенсоры аммиака, то при переносе объёма 5 см³ исходная концентрация ПГС разбавляется в соотношении 5/3000, т.е. для Сн =60.5 г/см³ после такого разбавления в исследуемом объеме ПГС будет иметь концентрацию аммиака равную 102.5 мг/м³.

Концентрация 20 мг/м³ может быть образована в банке с воздухом, если с помощью шприца перенести первичную концентрацию объёмом 1 мл. При следующем переносе 1 мл первичной концентрации Сн в банку в ней образуется ПГС с концентрацией аммиака 40 мг/м³.

Таким образом методом сложения можно получить в стеклянной банке любое значение концентрации аммиака в воздухе от ПДК санитарной зоны (20 мг/м³) до 1000 мг/м³.

Параметры заказных электрохимических сенсоров
