Методика поверки «Источники питания АТН фирмы "Advantek corporation", Корея» (г.р.26738-04)

|^5^ТВЕРЖДАЮ"

^КОВОДИТЕЛЬ ГЦИ СИ /^НИЖЕГОРОДСКОГО цсм

И.И.Решетник 2004 г.

ИСТОЧНИКИ ПИТАНИЯ АТН

Фирмы « Advantek corporation », Корея

МЕТОДИКА ПОВЕРКИ

£ -V

НИЖНИЙ НОВГОРОД

2004 г.

Данная методика поверки распространяется на источники питания АТН фирмы « Advantek corporation », Корея предназначенные для питания радиотехнических устройств постоянным напряжением или током.

Межповерочный интервал 1 год.

Операции поверки.

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

г. СРЕДСТВА ПОВЕРКИ

ри проведении поверки должны быть применены средства, указанные в табл. 2.

Примечание; допускается использование других эталонных средств, удовлетворяющих условиям поверки.

Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Требования безопасности должны соответствовать рекомендациям, изложенным в эксплуатационной документации на поверяемые средства измерений.

Должны соблюдаться "Правила технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором от 21.12.1984г.

К проведению поверки допускаются лица;

• - имеющие опыт работы со средствами измерений электрических величин;

• - изучившие техническое описание поверяемого прибора и методику поверки конкретного типа прибора;

• - имеющие квалификационную группу по электробезопасности не ниже третьей.

• 4. УСЛОВИЯ ПОВЕРКИ

4. Е При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C 23 ± 5;

атмосферное давление, кПа                 84... 107;

относительная влажность воздуха, %        30.. .90;

4.2. Установка и подготовка прибора к поверке, выполнение операций при проведении контрольных измерений осуществляется в соответствии с эксплуатационной документацией.

5 ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1 При проведении внешнего осмотра должны быть проверены: сохранность пломб;

комплектность;

отсутствие видимых механических повреждений;

наличие и прочность крепления органов управления и коммутации.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 5.2 При опробованные проверяют работоспособность прибора при воспроизведении тока и напряжения. Порядок установки тока и напряжения описано в Руководстве по эксплуатации

• 5.3 Определение основной абсолютной погрешности установки выходного напряжения производят на выходных клеммах прибора при отключенной нагрузке (рис. 1) при 0,1; 0,3; 05; 07; 1,0 от максимального выходного напряжения источника питания (ИП). Измерения проводят в пяти точках диапазона воспроизведения напряжения

Абсолютная погрешность установки выходного напряжения ИП рассчитывают по формуле

AU—UnSM'UycT (1)

где Иизм — величина выходного напряжения, измеренная цифровым вольтметром В7-46/1;

UycT — показания цифрового индикатора на передней панели прибора.

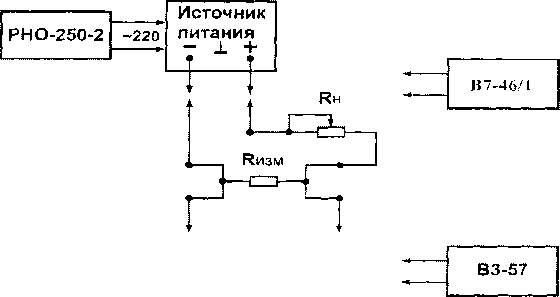

Рис.1

Результаты считают удовлетворительными, если измеренное значение погрешности не превышает значений, указанных в разделе «Технические характеристики» поверяемого прибора

5.4. Определение основной абсолютной погрешности установки выходного тока проводят по схеме рис. 1 при 0,1; 0,3; 05; 07; 1,0 от максимального выходного тока. Измеряют напряжение цифровым вольтметром В7-46/1 на измерительной катушке.

Основную погрешность установки выходного тока рассчитывают по формуле: А1~1изм-1уст           (2)

где 1уст - показания цифрового индикатора на передней панели прибора;

(Удаду — показания цифрового вольтметра В7-46/1 на измерительной катушке РЗЮ (^изм)-

Результаты считают удовлетворительными, если измеренное значение погрешности не превышает значений, указанных в разделе «Технические характеристики» руководства по эксплуатации поверяемого прибора

5.5 Определение нестабильности выходного напряжения ИП в режиме стабилизации напряжения при изменении напряжения в сети питания на +22В от номинального значения производятся при 0,9 и 0,! от максимального выходного напряжения и максимальном выходном токе вольтметром В2-34{/7с схеме (рис.1) В2-34 включенно вместо В7-46/1). К выходным клеммам ИП подключают вольтметр В2-34 и нагрузку. ИП подключают через автотрансформатор к сети. Изменяют напряжение сети на плюс 22В и минус 22 В от номинального значения 220В с выдержкой в крайних и номинальном значениях в течении 1 мин. После каждого изменения напряжения питающей сети фиксируют показания вольтметра В7-46/1. Значение нестабильности выходного напряжения определяют по формуле:

АПсгаб — U1 — Ином        (3)

где U1 выходное напряжение ИП, измеренное вольтметром В2-34, при напряжении сети отличном от номинального на ±22В;

Ином - выходное напряжение ИП, измеренное вольтметром В2-34, при номинальном напряжении сети.

Результаты считают удовлетворительными, если значение нестабильности

в разделе поверяемого

изменениях напряжения в сети питания на ±22В от номинального значения проводятся в режиме стабилизации тока при максимальном выходном токе и выходном напряжении не более 0,9 от максимального значения, которое в режиме стабилизации тока может изменяться только с помощью Кн по {схеме (рис. 1)}. Измерения тока проводят вольтметром В2-34 на измерительной катушке К,,зм-Ток вычисляют по формуле:

I = U/R,.,3M                       (4)

ИП подключают через трансформатор.

Изменяют напряжение питания на плюс 22В и минус 22В от номинального значения 220В с выдержкой крайних значений в течении 1 мин.

После каждого изменения напряжения питающей сени фиксируют показания вольтметра и рассчитывают ток по формуле:

А1 = 1.,зм-1                  (5)

Нестабильность выходного тока определяют по формуле: А1 = П-1ном              (6)

где И - выходной ток ИП, измеренный вольтметром В2-34 с применением катушки R310 в качестве Rmh при напряжении сети отличном от номинального на +22В.

1ном - выходной ТОК ИП, измеренный вольтметром В2-34 с применением катушки R310 в качестве Rhsm при номинальном напряжении сети.

Результаты считают удовлетворительными, если значение нестабильности выходного тока не превышает значений, указанных в разделе «Технические характеристики» руководства по эксплуатации поверяемого прибора

• 5.7. Определение нестабильности выходного напряжения при изменения тока нагрузки от 0,9Imax значения до нуля в режиме стабилизации напряжения. Проверка производится на выходных клеммах прибора при максимальном значении выходного напряжения деффиринциальным вольтметром В2-34. Структурная схема соединения приборов приведена на рис. 1.

Изменить нагрузку прибора от 0,9Imax значения до О, ток нагрузки изменить отключением реостата и измерить нестабильность выходного напряжения вольтметром В2-34. Время выдержки на крайних значениях - 5 мин.

Нестабильность выходного напряжения при изменения тока нагрузки от 0,9Imax значения до 0 в режиме стабилизации напряжения не должна превышать значения указанных в руководстве по эксплуатации на поверяемый прибор.

• 5.8. Определение нестабильности выходного тока при изменения напряжения нагрузки от 0,9 Umax значения до 0 в режиме стабилизации тока .

Проверка производится при максимальном токе нагрузки. Структурная схема соединения приборов приведена на рис. 1. Плавно выводить реостат от установленного значения до нуля и произвести замер по дифференциальному вольтметру В2-34, время выдержки при крайних значениях - 5 мин.

Нестабильности выходного тока при изменения напряжения нагрузки от 0,9 Umax значения до 0 в режиме стабилизации тока не должна превышать значения указанных в руководстве по эксплуатации на поверяемый прибор.

5.9 Определение пульсаций выходного напряжения ИП в режиме стабилизации напряжения проводят на выходных клеммах прибора микровольтметром ВЗ-57. Измерение пульсаций выходного напряжения проводят при выходном напряжении, равным максимальному значению и токах нагрузки, равному примерно 90% от максимального значения.

Примечание; При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений для чего необходимо применять измерительный шнур с минимальной индуктивностью общего провода (оптимальное значение менее 0,1 Гн), минимизировать площади контуров измерительных цепей, не проводить данные измерения вблизи источников высокочастотных излучений (компьютера, радиопередающих устройств и Т.Д.).

Результаты считают удовлетворительными, если значения пульсации выходного напряжения прибора не превышают значений, указанных в разделе «Технические характеристики» руководства по эксплуатации поверяемого прибора.

5.10 Определение пульсации выходного тока в режиме стабилизации тока измеряют при максимальном выходном токе следующим образом: {по схеме (рис. 1)}

Определяют Кизм по формуле;

Rh'Sm ~ ПвыхЛ вых                   (7)

где Пвых и 1вых - показания проверяемого ИП, работающего в режиме стабилизации тока при Ubhx = (0,85...0,9)имакс.

Контролируя неизменность показаний ИП (допустимое изменение в пределах 2 е.м.р.), милливольтметром ВЗ-57 измеряют эффективное значение пульсаций на входе ИП (ипульс)

• -  Находят расчетное значение пульсаций по формуле:

1'пулье ~ Ппульс/Кизм                  (8)

• -  Пульсации выходного тока определяют по формуле;

1пульс = 1’пульс *1,1                (9)

Результаты считают удовлетворительными, если значения пульсации выходного тока прибора не превышают значений, указанных в разделе «Технические характеристики» руководства по эксплуатации поверяемого прибора

5.11 Проверка работы прибора в режиме дистанционного управления выходным напряжением.

Подключить к гнездам внешнего управления поверяемого прибора источник внешнего постоянного напряжения. В соответствии с руководством по эксплуатации на поверяемый прибор установить режим дистанционного управления выходным напряжением. Установить на выходе внешнего источника постоянного напряжения 10В ±0,1В. Измерить выходное напряжение поверяемого прибора в соответствии с п. 5.3 методики поверки.

Подключить к гнездам внешнего управления магазин сопротивления Р4831. Установить сопротивление 10 кОм. Измерить выходное напряжение поверяемого прибора в соответствии с п. 5.3 методики поверки.

Результаты считают удовлетворительными, если значения напряжения, установленные на выходе поверяемого прибора не превышают значений, указанных в разделе «Технические характеристики» руководства по эксплуатации поверяемого прибора

5.12 Проверка работы прибора в режиме дистанционного управления выходным током.

Подключить к гнездам внешнего управления поверяемого прибора источник внешнего постоянного напряжения. В соответствии с руководством по эксплуатации на поверяемый прибор установить режим дистанционного управления выходным током. Установить на выходе внешнего источника постоянного напряжения 10В ±0,1 В. Измерить выходной ток поверяемого прибора в соответствии с п. 5.4 методики поверки.

Подключить к гнездам внешнего управления магазин сопротивления Р4831. Установить сопротивление 10 кОм . Измерить выходное напряжение поверяемого прибора в соответствии с п. 5.4 методики поверки.

Результаты считают удовлетворительными, если значения тока, установленные на выходе поверяемого прибора не превышают значений, указанных в разделе «Технические характеристики» руководства по эксплуатации поверяемого прибора

6. Оформление результатов поверки

• 6.1 Результаты поверки оформляются путем записи или отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.

Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение к применению.

• 6.2 Положительные результаты поверки оформляются в виде свидетельств и заверяются оттиском поверительного клейма.
