СОГЛАСОВЫВАЮ

Зам. Директора по метрологии «ВНИИМС»

Государственная система обеспечения единства измерений

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЁХФАЗНЫЕ СТАТИЧЕСКИЕ AD13

Методика поверки

МАТР.411152.002-2021 МП

2021 г

СОДЕРЖАНИЕ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

4ТРЕБОВАНИЯ К СПЕЦАИЛИСТАМ ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

  • 10.1 Проверка электрической прочности изоляции

  • 10.2 Стартовый ток (чувствительность)

  • 10.3 Проверка отсутствия самохода

  • 10.4 Определение основной относительной погрешности счетчика

  • 10.5 Проверка точности счетчиков только модификации (Р) с расширенными

измерительными возможностями

• 10.6 Проверка постоянной счетчиков и правильности работы устройства отображения

результатов измерений

• 10.7 Определение погрешности хода часов

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ

ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на счетчики электрической энергии трёхфазные статические AD13 (далее - счетчики), изготовленные обществом с ограниченной ответственностью «Матрица», г. Балашиха Московской обл. и устанавливает методы и средства их первичной и периодической поверок.

Поверке подвергаются счетчики после выпуска из производства, ремонта и продолжительного (свыше шести месяцев) хранения, а также периодически в эксплуатации.

Поверка счетчиков в соответствии с настоящей методикой поверки обеспечивает передачу единицы электрической мощности от рабочего эталона электрической мощности второго разряда в соответствии с ГОСТ 8.551-2013 «ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц», что обеспечивает прослеживаемость к Государственному первичному эталону единицы электрической мощности в диапазоне частот 1 - 2500 Гц.

Интервал между поверками - 16 лет.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Операция	Номер пункта методики поверки	Обязательность выполнения операций при поверке
		при первичной поверке	после ремонта	при периодичес кой поверке
Внешний осмотр	7	Да	Да	Да
Подготовка к поверке и опробование средства измерений	8	Да	Да	Да
Проверка программного обеспечения	9	Да	Да	Да
Проверка электрической прочности изоляции	10.1	Да	Да	Нет
Проверка чувствительности	10.2	Да	Да	Да
Проверка отсутствия самохода	10.3	Да	Да	Да
Определение основной относительной погрешности	10.4	Да	Да	Да
Определение основной относительной погрешности счетчиков с расширенными измерительными возможностями1’	10.5	Да	Да	Да
Проверка постоянной счетчиков и работы устройства отображения	10.6	Да	Да	Да
Проверка точности хода встроенных часов счетчика	10.7	Да	Да	Да

¹⁷ Операцию выполняют только для счетчиков исполнения Р с расширенными

измерительными возможностями

• 2.2 Допускается на основании письменного заявления владельца СИ проведение периодической поверки счетчиков по сокращенной программе, выполняя пункты методики поверки: 10.2, 10.3, 10,4, 10.6 - только для активной энергии в одном направлении - импорт.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 3.1 Порядок предоставления счетчиков на поверку должен соответствовать требованиям Приказа Минпромторга № 1815 от 02.07.15.

3.2При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (23± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа;

• 3.3 Поверочная установка должна обеспечивать следующие параметры:

• - напряжение измерительной сети: 230 В с отклонением не более ± 1 %;

• - частота измерительной сети (50 ± 0,15) Гц;

• - форма кривой напряжений и токов в измерительной сети - синусоидальная с коэффициентом искажения не более 2 %;

• - отклонение напряжения от среднего значения не более ± 1 %;

• - отклонение тока от среднего значения не более ± 1 %.

4ТРЕБОВАНИЯ К СПЕЦАИЛИСТАМ ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 4.1 Поверку имеют право проводить лица, аттестованные Федеральным агентством по техническому регулированию и метрологии на право поверки счетчиков электрической энергии согласно действующим правилам.

• 4.2 К поверке счетчиков допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 5.1 При проведении поверки счетчиков должны применяться средства поверки, указанные в таблице 2.

• 5.2 Все средства измерений должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

• 5.3 Установка для поверки счетчиков электрической энергии должна обеспечивать гальваническую развязку цепей тока и цепей напряжения испытуемых счетчиков.

• 5.4 Допускается проведение поверки счетчиков с применением эталонных СИ и вспомогательных средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых изделий с требуемой точностью.

• 5.5 Используемые эталоны единиц величин, должны быть утверждены приказом Федерального агентства по техническому регулированию и метрологии и должны удовлетворять требованиям по точности государственных поверочных схем.

Таблица 2 - Средства поверки

Средства поверки и их основные метрологические и технические характеристики	Номер пункта методики
Основное оборудование
Установка для проверки электрической безопасности GPI-825, регистрационный № 30010-10: - диапазон воспроизведения напряжения переменного тока: от 100 Вдо 5 кВ, (50 - 60) Гц; - предел допускаемой абсолютной погрешности (AU): ± (0,03 U + 30 В)	10.1

Продолжение таблицы 2

Средства поверки и их основные метрологические и технические характеристики	Номер пункта методики
Установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1, регистрационный № 37404-08: - максимальное значение напряжения: 3><456 В; - максимальное значение силы тока: 100 А; - диапазон регулирования угла сдвига фаз: 0 - 360°; - предел допускаемой относительной погрешности измерения энергии ± 0,1 %	10.2, 10.3, 10.4, 10.5, 10.6
Частотомер 43-54. регистрационный №5480-76: - погрешность измерения частоты - не более ±5 *10‘7± 1 ед. сч.	10.5.8, 10.5.9, 10.7
Секундомер СОСпр-2б, регистрационный №2231-72: -относительная погрешность± 0,1%	10.2, 10.3
Вспомогательное оборудование
Блок питания Б5-ЗО: Постоянное напряжение 50 В, ток 1.2 А	10.7
ПВЭМ типа IBM-PC (Windows 7, 10 и выше)
Комплект оптоголовки CM.Bus (в соответствии с МЭК61107), поставляется по отдельному заказу организациям проводящим поверку счетчиков	8.6, 8.7, 8.8, 10.5, 10.7
Программное обеспечение «COSEM Client»

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 6.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 6.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

При внешнем осмотре устанавливают соответствие поверяемых счетчиков следующим условиям:

• - счетчики, представленные на поверку, должны содержать схему подключения в соответствии с ГОСТ 31818.11 -2012;

• - корпус счетчика не должен иметь механических повреждений (трещин, выбоин, царапин и др-);

• - маркировка счетчика должна быть четкой и соответствовать требованиям ГОСТ 31818.11-2012;

• - клеммная колодка должна иметь все винты и резьба всех винтов должна быть исправна;

• - перед проведением поверки необходимо убедиться в том, что контакты основного силового реле замкнуты. В случае если контакты основного силового реле разомкнуты, то необходимо выполнить п. 8.7.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

Перед проведением поверки необходимо выполнить следующие операции.

• 8.1 Внимательно ознакомиться с данной методикой поверки и пунктами руководства по эксплуатации, на которые даны ссылки в данной методике поверки.

• 8.2 Получить программное обеспечение «COSEM client». Установить его на компьютере. Получить программное обеспечение «Поверка Времени Утилита».

• 8.3 Выдержать счетчик в нормальных условиях не менее 1 ч.

• 8.4 Проверить надёжность подсоединения к шине заземления средств измерений, которые подлежат заземлению. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 8.5 Подключить средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

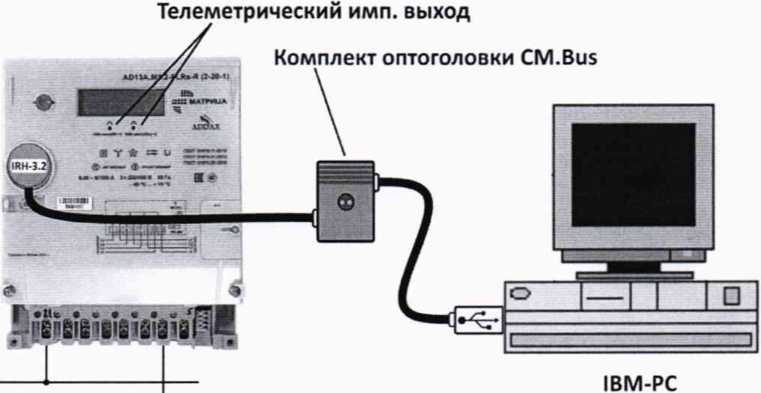

• 8.6 Подключить комплект оптоголовки CM.Bus к свободному USB порту компьютера, установить необходимый драйвер. Подробно процедура описана в «Счетчики электрической энергии трёхфазные статические AD13A.M, AD13S.M. Руководство по эксплуатации». В случае возникновения любых затруднений, рекомендуется обращаться в Отдел внедрения и техподдержки ООО «Матрица» где вам окажут всестороннюю помощь¹ \

• 8.7 Проверить состояние контактов основного реле в счетчиках непосредственного включения, замкнуть их при необходимости, снять ограничители в настройках, могущие привести к размыканию контактов реле в процессе испытаний.

Для этого необходимо сделать следующее:

• - подать питание на счетчик (достаточно одного любого фазного напряжения), запустить программу «COSEMclient», подключиться к счётчику при помощи комплекта оптоголовки CM.Bus, согласно схеме подключения рисунок А.1 приложения А;

• - войти в меню «Инструменты», выбрать закладку «Конфигурирование устройства»;

• - в открывшемся окне снять все ограничители и установить новую конфигурацию нажав на кнопку «Задать»;

• - если контакты реле разомкнуты, о чем свидетельствует символ на дисплее счетчика, необходимо в этом же окне реле замкнуть;

• - убедиться в отсутствии символа —***— на дисплее счетчика.

Примечание- Управление контактами реле возможно только в том случае, если кнопка блокировки реле находиться в состоянии «разблокировано». Смотри приложение Б.

• 8.8 Настроить счетчик на вывод на встроенный ЖКИ необходимых параметров потребления энергии.

По окончанию необходимо выйти из программы «COSEMclient», отключить питание счетчика.

Все операции по работе с программой «COSEMclient» и настройке счетчиков описаны в «Счетчики электрической энергии трехфазные статические AD13A.M, AD13S.M. Руководство по эксплуатации».

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Проверка программного обеспечения (далее - ПО) производится согласно ГОСТ Р 8.654-2015.

Проверка ПО проводится с целью подтверждения идентификационных данных (признаков) и оценки его защищенности в соответствии с требованиями законодательства в области обеспечения единства измерений.

'^Контакты специалистов отдела внедрения и техподдержки: Номера телефонов:

(498) 520-37-72:

(495) 225-80-92 (доб. I 19, 120, 189. 190, 191, 114). Часы работы пн-пт 8:30-17:00 по московскому времени, e-mail: ts@matritca.ru;

skype:    igor.matrix - Игорь Мурашкин;

o.krasavkin - Олег Красавкин; grechnevikov - Иван Гречневиков: denis.matritca - Денис Рожко: pahomov__igor - Игорь Пахомов.

Проверка обеспечения защиты ПО СИ включает в себя проверку идентификационных данных ПО:

Проверка идентификационных данных ПО осуществляется следующим образом:

На счетчик подают номинальное напряжение и наблюдают индикацию на дисплее.

После прохождения процедуры самодиагностики с отображением всех символов, на дисплее должны быть отображены идентификационные данные ПО счетчика, например:

версия ПО версия метрологически       прикладная и коммуникационная

значимой части ПО         части ПО

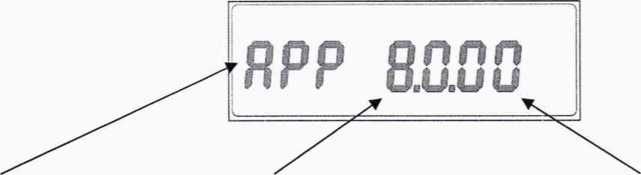

Рисунок 1 - пример отображения на дисплее версии встроенного ПО

Результаты проверки считают положительными, если идентификационные данные соответствуют представленным в Описании типа на средство измерения значениям.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

Поверка счетчиков выполняется на поверочной установке, которая получает информацию о количестве измеренной энергии счетчиком посредством оптического порта или светодиодов, расположенных на передней панели счетчика или посредством электрических импульсных выходов типа открытый коллектор при их наличии.

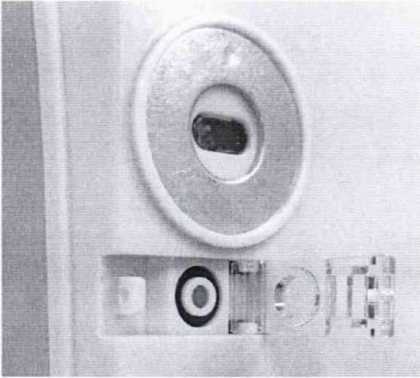

При поверке при помощи оптического порта, оптическую считывающую головку следует поместить в специальный слот на лицевой панели счетчика. Оптическая головка фиксируется посредством магнита. Кабель оптической головки должен быть повернут по направлению к клеммной колодке (в случае фиксации счетчика вертикальном положении - вниз).

• 10.1 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции напряжением переменного тока проводят в соответствии с ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Мощность источника питания должна быть не менее 500 В А.

Напряжение практически синусоидальной формы с любой частотой в пределах от 45 до 65 Гц.

Среднеквадратическое значение испытательного напряжения -4 кВ;

Время приложения испытательного напряжения 1 мин.

Точки приложения напряжения - между всеми вместе соединенными зажимами фазных цепей, цепи нейтрали и контактами дополнительного реле, с одной стороны и “землей" с другой стороны.

Цепи, не подвергаемые испытанию - все контакты разъемов проводных интерфейсов связи, контакты телемеханики, рассчитанных на напряжение до 40 В, контакты предназначенные для подключения к резервному источнику питания постоянного тока подсоединяются к “земле'’. “Землей" служит проводящая пленка из фольги, охватывающая корпус счетчика.

После воздействий проверяют работоспособность счётчика.

Результаты проверки считают положительными, если в процессе проведения проверки не возникло искрения, пробивного разряда и пробоя, после воздействий изделие нормально функционирует, а основная погрешность счетчика не превышает установленных значений.

• 10.2 Стартовый ток (чувствительность)

Так как счётчик предназначен для измерения энергии в двух направлениях, то при проверке чувствительности (стартового тока) счётчика испытания следует проводить для случаев, когда ток должен подаваться для каждого направления поочередно.

Проверку чувствительности проводят с помощью установки для поверки счетчиков электрической энергии одним из двух способов, следующим образом.

Способ 1 - по времени ожидания поверочных импульсов.

На счётчик подают номинальное напряжение и ток в соответствии с таблицами 3 и 4. Включают секундомер и ожидают появление импульсов.

Появление импульса следует ожидать не более чем в течение времени (At), рассчитанного по формуле (1) и приведенного в таблицах 3 и 4.

где:

Аг - продолжительность проверки, с;

• 1,2 - повышающий коэффициент;

п - количество измерительных элементов, п=3;

к - постоянная счётчика:

• - к= 1000 имп/(кВт ч) [1000 имп/(кВАр ч)] для счетчиков непосредственного включения;

• - к= 10 000 имп/(кВт-ч) [10 000 имп/(кВАр ч)] для счетчиков трансформаторного включения цепей тока;

• - к= 50 000 имп/(кВт ч) [50 000 имп/(кВАр ч)] для счетчиков трансформаторного включения цепей тока и напряжения;

- номинальное фазное напряжение, U_HOM = 230 В или 57,7 В;

1_С - стартовый ток, А (в соответствии с таблицами 3 и 4).

Таблица 3 - Проверка чувствительности при измерении активной энергии

Тип счётчика	Информативные параметры входного сигнала			Продолжительность поверки чувствительности (стартового тока) счетчика
	1,А	Ином, В	COS ф	At, с
Непосредствен ного включения, 1б = 5 А	0,02	230	1	313
Т рансформаторного включения цепей тока, 1н=5 А	0,005	230	1	126
Трансформаторного включения цепей тока и напряжения. 1н = 5 А	0,005	57,7	1	100

Таблица 4 - Проверка чувствительности при измерении реактивной энергии

Тип счётчика	Информативные параметры входного сигнала			Продолжительность поверки чувствительности (стартового тока) счетчика
	1,А	Ином» В	sin ср	At, с
Непосредственного включения, 1б = 5 А	0,02	230	1	313
Т рансформаторного включения цепей тока, 1н=5 А	0,01	230	1	63
Т рансформаторного включения цепей тока и напряжения, 1н= 5 А	0,01	57,7	1	50

Результаты проверки считают положительными, если в течение времени, указанного в таблицах 3 и 4 на поверочном выходе счетчикабыл сформирован, по крайней мере, один импульс.

Способ 2 - по погрешности измерения энергии.

На счётчик подают номинальное напряжение 230 В, ток в соответствии с таблицамиЗ и 4.

Запускают процесс определения основной погрешности счетчика. Программируемое количество поверочных импульсов 2 (первый импульс на синхронизацию).

Далее ожидают прихода второго импульса, который контролируют по высвечиванию значения погрешности на вычислителе погрешности.

Результат проверки считают положительными, если основная относительная погрешность измерения энергии, определенная на стартовом токе не превышает значений ± 50 %.

Примечание- Допускается при выпуске из производства использовать метод считывания мощности, регистрируемой счетчиками через оптопорт на автоматизированной поверочной установке. Результат проверки в этом случае считается положительным, если счетчики передают величину мощности не менее значений, рассчитанной по формуле 2 и указанной в таблице 5.

P=0,8U_HOM-I_CT-k,                                          (2)

где:

Р - расчетная мощность, Вт;

0.8 - уменьшающий коэффициент;

Сном - номинальное напряжение, В;

1_С1 - стартовый ток, А;

к - число измерительных элементов.

Таблица 5 - Минимальное значение стартовых мощностей

Тип счётчика	Значение суммарной регистрируемой мощности
	активная, Вт	реактивная, ВАр
Непосредственного включения, U = 5 А	>11	>22
Трансформаторного включения цепей тока, 1„ = 5 А	>2,7	> 5,5
Трансформаторного включения цепей тока и напряжения, 1н = 5 А	>0,7	>1,3

10.3 Проверка отсутствия самохода

Проверку отсутствия самохода проводят с помощью установки для поверки счетчиков электрической энергии при нормальных условиях, по генерируемым испытуемым счетчиком поверочным импульсам. Поверку проводят в следующей последовательности.

Подключают испытуемый счетчик к установке для поверки счетчиков электрической энергии.

Вычислитель погрешности установки настраивают на подсчет числа поверочных импульсов.

При отсутствии тока в токовых цепях, устанавливают фазные напряжения равными 1.15-и_нОм⁼264,5 В.

Ожидают регистрацию поверочных импульсов вычислителем погрешности. Минимальная продолжительность ожидания приведена в таблице 6 и 7 и вычисляется по формуле:

где:

Д/ - расчетное время ожидания, мин;

N - коэффициент равный 600 при измерении активной энергии и равный 480 при измерении реактивной энергии;

m - число измерительных элементов;

к- постоянная счётчика:

• - к = } ООО имп/(кВт-ч) [1 000 имп/(кВАрч)] для счетчиков непосредственного включения;

• - к = 10 000 имп/(кВт-ч) [10 000 имп/(кВАр ч)] для счетчиков трансформаторного включения цепей тока;

• - к = 50 000 имп/(кВт-ч) [50 000 имп/(кВАр-ч)] для счетчиков трансформаторного включения цепей тока и напряжения;

и_нол, - номинальное фазное напряжение. В;

1_макс - максимальный ток. А.

Таблица 6 - Время ожидания при измерении активной энергии

Тип счетчика	Информативные параметры для расчета			П родолжите льность поверки отсутствия самохода At, мин (с)
	Гмакс, А	UНОМ, В	COS(p
Непосредственного включения, 1б=5 А	80	230	1	> 10,9 (653)
	100			> 8,7 (522)
Трансформаторного включения цепей тока, 1н = 5 А	10			> 8.7 (522)
Трансформаторного включения цепей тока и напряжения, 1„= 5 А	10	57,7		>6,94 (416)

Таблица 7 - Время ожидания при измерении реактивной энергии

Тип счетчика	Информативные параметры для расчета			Продолжительность поверки отсутствия самохода At, мин (с)
	1.макс, А	Ином, В	sin (р
Непосредственного включения, 1б=5 А	80	230	1	> 8,7 (522)
	100			>6,96 (417)
Трансформаторного включения цепей тока, 1н = 5 А	10			>6,96 (417)
Трансформаторного включения цепей тока и напряжения. 1„ = 5 А	10	57,7		> 5,55 (333)

Результаты проверки считают положительными, если при отсутствии тока в цепи тока и значении напряжения равного 1,15-U_HOm испытательный выход счетчика создает не более одного импульса за время, установленное в таблице 6 и 7.

Примечание- Допускается при выпуске с производства использовать метод считывания мощности, регистрируемой счетчиком через оптопорт на автоматизированной поверочной установке. Результат проверки в этом случае считается положительным, если счетчик передает величину мощности не более значений, указанных в таблице 5.

• 10.4 Определение основной относительной погрешности счетчика

Определение основной относительной погрешности счетчика при измерении электрической энергии проводят с помощью установки для поверки счетчиков электрической энергии при нормальных условиях, по генерируемым испытуемым счетчиком поверочным импульсам.

Основную относительную погрешность счетчика при измерении электрической энергии определяют при номинальном напряжении, номинальной частоте и значениях тока и коэффициентов мощности, указанных в таблицах 8-15.

Так как счетчики предназначены для измерения активной и реактивной энергии в двух направлениях, то необходимо провести определение основной относительной погрешности для каждого направления.

Программируемое количество поверочных импульсов не менее 3-х, период усреднения должен составлять не менее 30 с.

Примечание- Для ускорения процесса поверки, допускается при выпуске из производства использовать метод программного сравнения мощности регистрируемой поверяемым счетчиком и считываемой через оптопорт счетчика, и мощности регистрируемой эталонным счетчиком автоматизированной поверочной установки.

Результат проверки в этом случае считается положительным, если относительная разность мощностей не превышает значений указанных в таблицах 8-15.

• 10.4.1 Измерение активной энергии при симметричной нагрузке

Последовательность поверки и информативные параметры входного сигнала приведены в таблицах 8 и 9.

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 8.

Таблица 9 - Определение основной погрешности измерения активной энергии счетчиками трансформаторного включения________________________________________________________

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	COS(p
1	0,0 Ином		±1,0
2	0,051цОМ	1
3	1цом		±0,5
4	1макс
5	0,021„„ы	0,5 (инд.)	±1,0
6		0,8 (ёмк.)
7	0,11цом	0,5 (инд.)
8		0,8 (ёмк.)
9	1цом	0,5 (инд.)	± 0,6
10		0,8 (ёмк.)
11	1ном	0,5 (инд.)
12		0,8 (ёмк.)

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 9.

10.4.2 Измерение реактивной энергии при симметричной нагрузке

Последовательность поверки и информативные параметры входного сигнала, приведены в таблицах 10 и 11.

Таблица 10 - Определение основной погрешности измерения реактивной энергии счетчиками непосредственного включения

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	sin (р (инд.) или (ёмк.)
1	0,05 1б	1	± 1,5
2	0,1 1б		±1,0
3	1б
4	1макс
5	0,1 1о	0,5	± 1,5
6	0,2 1б		±1,0
7	1б
8	Гмакс

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 10.

Таблица 11 - Определение основной погрешности измерения реактивной энергии счетчиками трансформаторного включения_____________________________________________

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	sin ф (инд.) или (ёмк.)
1	0.0211шм	1	± 1,5
2	0,051,шм		± 1,0
3	I ном
4	1макс
5	0,051ном	0,5	± 1,5
6	0,1 1ном		± 1,0
7	1>юм
8	Гмакс

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 11.

10.4.3 Определение погрешности счетчика при измерении активной энергии, с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения.

Поверку проводят, подавая ток в цепь каждого элемента поочередно.

Последовательность поверки, информативные параметры входного сигнала, приведены в таблицах 12 и 13.

Таблица 12 - Определение погрешности измерении активной энергии счетчиками

непосредственного включения

№ испытания	Нагруженная фаза (поочередно)	Значение тока	COS(p	Пределы допускаемой основной погрешности, %
1	А, В, С	0,1 1б	1	±2,0
2		1б
3		Гмакс

Продолжение таблицы 12

№ испытания	Нагруженная фаза (поочередно)	Значение тока	COS(p	Пределы допускаемой основной погрешности, %
4		0,2 1б	0,5(инд.)	±2,0
5		1б
6		1макс

Результаты поверки считают положительными, если погрешность не превышает значений,

приведенных в таблице 12.

Таблица 13 - Определение погрешности измерения активной энергии счетчиками трансформаторного включения _______________________

№ испытания	Нагруженная фаза (поочередно)	Значение тока	costp	Пределыдопускаемой основной погрешности, %
1	А, В, С	0,051Ном	1	±0,6
2		1ном
3		1.макс
4		0,11ном	0,5(инд.)	±1,0
5		1цом
6		1макс

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 13.

• 10.4.4 Определение погрешности счетчика при измерении реактивной энергии, с однофазной нагрузкой при симметрии многофазных напряжений, приложенных к цепям напряжения.

Поверку проводят, подавая ток в цепь каждого элемента поочередно.

Последовательность поверки, информативные параметры входного сигнала, приведены в таблицах 14 и 15.

Таблица 14 - Определение погрешности измерения реактивной энергии счетчиками

непосредственного включения ______________________________________________

№ испытания	Нагруженная фаза (поочередно)	Значение тока	sin (р (инд.) или (ёмк.)	Пределы допускаемой основной погрешности, %
1	А, В, С	0,1 1б	1	±1,5
2		1б
3		1макс
4		0,2 1б	0,5
5		1б
6		1макс

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 14.

Таблица 15 - Определение погрешности измерения реактивной энергии счетчиками юрматорного включения

№ испытания	Нагруженная фаза (поочередно)	Значение тока	sin (р (инд.) ИЛИ (ёмк.)	Пределыдопускаемой основной погрешности, %
1	А, В, С	0,051Ном	1	± 1,5
2		1ном
о 3		1мах

Продолжение таблицы 15

№ испытания	Нагруженная фаза (поочередно)	Значение тока	sin (р (инд.) или (ёмк.)	Пределыдопускаемой основной погрешности, %
4		0,11цом	0,5	± 1,5
5		1ном
6		Тмакс

Результаты поверки считают положительными, если погрешность не превышает значений, приведенных в таблице 15.

10.5 Проверка точности счетчиков только модификации (Р) с расширенными измерительными возможностями

Подпункты 10.5.1-10.5.11 выполняют только для счетчиков, в обозначении которых присутствует буква (Р) означающая, что данный счетчик обладает расширенными измерительными возможностями.

• 10.5.1 Определение основной относительной погрешности при измерении активной, реактивной и полной мощности.

Для определения основной относительной погрешности при измерении активной, реактивной и полной мощности, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на испытательный стенд.

Так как счетчик предназначен для измерения активной и реактивной мощности в двух направлениях, то необходимо провести определение основной погрешности для каждого направления.

Определение основной относительной погрешности при измерении активной, реактивной и полной мощности определяют при номинальном напряженииЗх230/400 В или 3x57,7/100 В и номинальной частоте 50 Гц.

Предварительно счетчик должен быть настроен на вывод на дисплей мгновенных значений активной, реактивной и полной мощности.

• 10.5.1.1 Определение погрешности счетчиков при измерении активной мощности при симметричной нагрузке.

Погрешность при измерении активной мощности при симметричной нагрузке определяют при значениях входных сигналов, указанных в таблице 16 для счетчиков непосредственного подключения и в таблице 17 для счетчиков трансформаторного подключения.

Таблица 16 - Определение основной погрешности измерения активной мощности счетчиками непосредственного включения ____________________________________________

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	COS0J
1	0,1 1б	1	± 1,0
2	Гмакс
3	0,2 1б	0,5 (инд.)
4		0,8 (ёмк.)
5	1макс	0,5 (инд.)
6		0,8 (ёмк.)

Основную относительную погрешность при измерении активной мощности при <$>, %, вычисляют по формуле:

где:

Рс~ показания поверяемого счетчика в режиме измерения активной мощности, Вт;

Ро - значение активной мощности, измеренное эталонным счетчиком, Вт.

Результат считают положительным, если основная относительная погрешность при измерении активной мощности не превышает значений, указанных в таблице 16 или 17 соответственно.

• 10.5.1.2 Определение погрешности счетчиков при измерении реактивной мощности при симметричной нагрузке.

Погрешность при измерении реактивной мощности при симметричной нагрузке определяют при значениях входных сигналов, указанных в таблице 18 для счетчиков непосредственного подключения и в таблице 19 для счетчиков трансформаторного подключения.

Таблица 18 - Определение основной погрешности измерения реактивной мощности счетчиками непосредственного подключения___________________________________________

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности. %
	Значение тока	sin (р (инд.) или (ёмк.)
1	0,1 1б	1	± 1,0
2	Гмакс
3	0,2 1б	0,5	± 1,0
4	Гмакс

Таблица 19 - Определение основной погрешности измерения реактивной мощности счетчиками трансформаторного включения______________________________________________

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	sin (р (инд.) или (ёмк.)
1	0.1 1,ЮМ* (0,21„ом)**	1	± 1,0
2	1макс

Продолжение таблицы 19

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности. %
	Значение тока	sin (р (инд.) или (ёмк.)
3	0.2 1„ом * (0,41„ом)**	0,5	± 1,0
4	Гмакс
* для счетчиков трансформаторного включения только цепей тока; **для счетчиков трансформаторного включения цепей тока и цепей напряжения.

Основную относительную погрешность при измерении реактивной мощности при симметричной нагрузке Sq, %, вычисляют по формуле

где:

Ос - показания поверяемого счетчика в режиме измерения реактивной мощности. ВАр; Qo~ значение реактивной мощности, измеренное эталонным счетчиком, ВАр.

Результат считают положительным, если основная относительная погрешность при измерении реактивной мощности не превышает значений, указанных в таблице 18 или 19 соответственно.

• 10.5.1.3 Определение погрешности счетчиков при измерении полной мощности при симметричной нагрузке.

Погрешность при измерении полной мощности при симметричной нагрузке определяют при значениях входных сигналов, указанных в таблице 20 для счетчиков непосредственного подключения и в таблице 21 для счетчиков трансформаторного подключения.

Таблица 20 - Определение основной погрешности измерения полной мощности счетчиками непосредственного включения__

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	COS (р
1	0,1 1б	1	± 1,0
2	1макс
3	0,2 1б	0,5 (инд.)	±1,0
4	1макс

Таблица 21 - Определение основной погрешности измерения полной мощности счетчиками трансформаторного включения_________________________________________________________

№ испытания	Информативные параметры входного сигнала при номинальном напряжении		Пределы допускаемой основной погрешности, %
	Значение тока	COS0J
1	0,1 1„ом* (0,21„ом)**	1	± 1,0
2	I макс
3	0,2 111ом * (0,41„ом)**	0,5 (инд.)
4	1макс
* для счетчиков трансформаторного включения только цепей тока; **для счетчиков трансформаторного включения цепей тока и цепей напряжения.

Основную относительную погрешность при измерении полной мощности при симметричной нагрузке 8q, %, вычисляют по формуле

S -S

<5_S =   ---— х 100% ,                                (6)

^so

где:

Sc - показания поверяемого счетчика в режиме измерения полной мощности, В-А;

So-значение полной мощности, измеренное эталонным счетчиком, В-А.

Результат считают положительным, если основная относительная погрешность при измерении полной мощности не превышает значений, указанных в таблице 20 или 21 соответственно.

10.5.2 Определение основной абсолютной погрешности измерения суммарного коэффициента мощности и коэффициента мощности пофазно.

Для проверки абсолютной погрешности измерения суммарного коэффициента мощности и пофазного коэффициента мощности счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей счетчика коэффициента мощности.

Испытание проводят при номинальном напряжении и при значениях входных сигналов, указанных в таблице 22, сначала при симметричной нагрузке, затем нагружая отдельно каждую фазу.

Таблица 22

Тип счетчика	Значение тока	Коэффициент moihhocth(cos ф)	Пределы допускаемой абсолютной погрешности
Непосредственного включения	>0.5 А	0,5 (инд.)	±0,01
	1макс
	>0,5 А	1
	Какс
	>0,5 А	0,5 (ёмк.)
	1макс
Т рансформаторного включения	>0,5 А	0,5 (инд.)	±0,01
	Какс
	>0,5 А	1
	Какс
	>0,5 А	0,5 (ёмк.)
	Какс

Устанавливая на поверочной установке значения входного сигнала указанные в таблице 23, проверяют выполнение условия:

|cos<p_C4 - cos(p_3T| < 0,01,                                           (7)

где:

cos(p_c4- коэффициент мощности отображаемый на дисплее счётчика;

cos(p_ir- коэффициент мощности отображаемый эталонным счётчиком;

Результат проверки считают положительным, если погрешность при измерении коэффициента мощности не превышает указанной в таблице 22.

• 10.5.3 Определение основной абсолютной погрешности измерения суммарного коэффициента реактивной мощности и коэффициента реактивной мощности пофазно.

Для проверки абсолютной погрешности измерения суммарного коэффициента реактивной мощности и пофазного коэффициента реактивной мощности счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей счетчика коэффициента реактивной мощности.

Испытание проводят при номинальном напряжении и при значениях входных сигналов, указанных в таблице 23, сначала при симметричной нагрузке, затем нагружая отдельно каждую фазу.

Таблица 23

Тип счетчика	Значение тока	Коэффициент реактивной MOLHHOCTH(tg (р)	Пределы допускаемой абсолютной погрешности
Непосредственного включения	>0,5 А	0,05(инд.)	±0,01
	1макс
	>0,5 А	10(инд.)
	1макс
	>0,5 А	-0,05(ёмк.)
	1.макс
	>0,5 А	-10(ёмк.)
	1макс
Т рансформаторного включения	>0,5 А	0,05(инд.)
	1макс
	>0,5 А	10(инд.)
	1макс
	>0,5 А	-0,05(ёмк.)
	1макс
	>0,5 А	-10(ёмк.)
	1макс

Устанавливая на поверочной установке значения входного сигнала, указанные в таблице 23, проверяют выполнение условия:

tg(pc4 - tg(p_3T < 0,01,                                             (8)

где:

tg(p_C4 — коэффициентреактивной мощности отображаемый на дисплее счётчика;

tg(p_)T - коэффициент реактивной мощности рассчитанный исходя из данных эталонного оборудования:

Результат проверки считают положительным, если погрешность при измерении коэффициента реактивной мощности не превышает указанной в таблице 23.

• 10.5.4 Определение основной абсолютной погрешности измерения фазных напряжений.

Для проверки абсолютной погрешности измерения среднеквадратических значений фазных напряжений, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значений фазных напряжений.

Испытание проводят при номинальной частоте 50 Гц и разомкнутых цепях тока, поочередно устанавливая значения фазного напряжения указанные в таблице 24.

Таблица 24

Тип счетчика	Значение фазного напряжения	Пределы допускаемой относительной погрешности
для счетчиков непосредственного или трансформаторного включения цепей тока	0,5 Uном	± 1,0%
	Ином
	1 ,3UH0M
для счетчиков трансформаторного включения цепей тока и напряжения	0,6 UH0M
	Ином
	1 ,3UH0M

Устанавливая на испытательном стенде значения входного сигнала, проверяют выполнение условия:

t/ -(/

——---X 100% < ± 1 %                          (9)

£э

где:

Ul_c- фазное напряжение отображаемое на дисплее счётчика, В;

U_L3- фазное напряжение, отображаемое эталонным счётчиком, В.

Результат проверки считают положительным, если выполняется условие (9).

• 10.5.5 Определение основной абсолютной погрешности измерения линейных напряжений.

Для проверки абсолютной погрешности измерения среднеквадратических значений линейных напряжений, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значений линейных напряжений.

Испытание проводят при номинальной частоте 50 Гц и разомкнутых цепях тока, поочередно устанавливая значения фазного напряжения указанные в таблице 24.

Устанавливая на испытательном стенде значения входного сигнала, проверяют выполнение условия:

U -U

---— X 100% < ± 1 %                         (10) и

Мэ

где:

и_Мс- фазное напряжение отображаемое на дисплее счётчика, В:

Um₃- фазное напряжение, отображаемое эталонным счётчиком, В.

Результат проверки считают положительным, если выполняется условие (10).

• 10.5.6 Определение основной относительной погрешности измерения фазных токов.

Для проверки основной относительной погрешности измерения среднеквадратического значения фазных токов, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значений фазных токов.

Испытание проводят при номинальном напряжении, номинальной частоте 50 Гц и cos(p=l, устанавливая значения тока, указанные в таблице 25.

Таблица 25

№ испытания	Значение тока	Коэффициент mouihocth(cos (р)	Пределы допускаемой относительной погрешности
1	0.05 16(1„)	1	± 1,0%
2	1макс

Относительная погрешность ^ вычисляется по формуле (11).

₌_k---4э__х100о_/о < _±1о_/%

£э

где:

Ilc — среднеквадратическое значение фазного тока измеренное испытуемым счетчиком, А;

II? - среднеквадратическое значение фазного тока измеренное эталонным счетчиком, А;

Результат проверки считают положительным, если выполняется условие (И).

• 10.5.7 Определение основной относительной погрешности измерения тока нейтрали.

Испытание проводиться только для счетчиков непосредственного включения.

Для проверки основной относительной погрешности измерения среднеквадратического значения тока нейтрали, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на дисплей значения тока нейтрали.

Испытание проводят при номинальном напряжении, номинальной частоте 50 Гц и cos (р=1. устанавливая значения тока, указанные в таблице 25.

Относительная погрешность вычисляется по формуле (12).

SI _N =-^--— хЮ0%<±1%_?                (12)

Ьэ

где:

I_Nc - среднеквадратическое значение тока нейтрали, измеренное испытуемым счетчиком, А;

IЬэ^— среднеквадратическое значение фазного тока измеренное эталонным счетчиком, А:

Результат проверки считают положительным, если выполняется условие (12).

• 10.5.8 Определение основной абсолютной погрешности измерения частоты основной гармоники сетевого напряжения.

Для проверки абсолютной погрешности измерения частоты основной гармоники сетевого напряжения, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значения частоты.

Погрешность определяют с помощью показаний эталонного счетчика.

Испытание проводят, устанавливая значения частоты основной гармоники, указанные в таблице 26 при номинальном напряжении. Цепи тока разомкнуты.

Таблица 26

№ испытания	Значение частоты сетевого напряжения	Пределы допускаемой основной абсолютной погрешности, Гц
1	fHOM-5%(47,5 Гц)	±0,01
2	fHOM(50 Гц)
3	fH0M +5 % (52,5 Гц)

Устанавливая на поверочной установке значения входного сигнала, проверяют выполнение условия:

Кеч -fn|< 0,01 Гц,                                    (13)

где:

f_C4- частота напряжения отображаемая на дисплее испытуемого счётчика, Гц;

f,_T- частота напряжения отображаемая на дисплее эталонного счетчика, Гц.

Результаты испытаний считаются положительными, если погрешность измерения, вычисленная по формуле (13) не превышает значений, приведенных в таблице 26.

• 10.5.9 Проверка погрешности счетчика при измерении отклонения частоты.

Для проверки погрешности измерения отклонения частоты, счетчик подключают к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значения отклонения частоты Af_C4.

Погрешность определяют с помощью показаний эталонного счетчика.

Проверка проводится при номинальном значении напряжения и следующих значениях частоты: 47.5 Гц. 50 Гц. 52,5 Гц. Цепи тока разомкнуты.

Устанавливая на поверочной установке значения входного сигнала, проверяют выполнение условия:

|Af_C4| -150 - f_3T| <±0,01 Гц,                               (14)

где:

Af_C4- отклонение частоты, отображаемое на дисплее испытуемого счётчика, Гц;

f_3T- частота напряжения, отображаемая на дисплее эталонного счетчика. Гц.

Результаты испытаний считаются положительными, если выполняется условие (14).

• 10.5.10 Проверка погрешности счетчика при измерении положительного отклонения напряжения.

Проверка погрешности счетчика при измерении положительного отклонения фазных напряжений проводится при значении напряжения - 1,3(/_но._м. Цепи тока разомкнуты.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значений положительного отклонения фазных напряжений.

Значения отклонения напряжения определяются счетчиком и обновляются на дисплее на каждом десяти минутном интервале часа собственного времени, начиная с нулевой минуты. Поэтому для получения достоверных результатов измерения необходимо, чтоб счетчик находился под испытательным напряжением не менее любого десяти минутного интервала часа собственного времени счетчика, например с 10 часов 30 минут по 10 часов 40 минут.

Погрешность определяют с помощью показаний эталонного счетчика следующим образом.

Подают испытательное напряжение на счетчик. По истечении десяти минутного интервала считывают с дисплея счетчика значения положительного отклонения фазных напряжений 6U(_+)C4.

С дисплея эталонного счетчика считывают показания фазных напряжений U₀6_P и рассчитывают значения положительного отклонения фазных напряжений по формуле (15).

С/ обр ном

_(+)м, = —у.------х I ,

ном

где:

^(+)эт - рассчитанное положительное отклонение фазного напряжения, %; Uном~ номинальное значениефазного напряжения, В;

и_об_Р- значение фазного напряжения считанное с эталонного счетчика, В.

Результат проверки признают положительным, если разница между рассчитанным и измеренным значением отклонения фазного напряжения составляет не более 1 %, т.е. выполняется условие (16).

|5U(+)_C4-6U(+)3_T| < 1%                                     (16)

• 10.5.11 Проверка погрешности счетчика при измерении отрицательного отклонения напряжения.

Проверка погрешности счетчика при измерении отрицательного отклонения фазных напряжений проводится при значении напряжения - 0,7(/„_о.„. Цепи тока разомкнуты.

Предварительно счетчик должен быть настроен на вывод на встроенный дисплей значений отрицательного отклонения фазных напряжений.

Значения отклонения фазных напряжений определяется счетчиком и обновляется на дисплее на каждом десяти минутном интервале часа собственного времени, начиная с нулевой минуты. Поэтому для получения достоверных результатов измерения необходимо, чтоб счетчик находился под испытательным напряжением не менее любого десятиминутного интервала часа собственного времени счетчика, например с 10 часов 30 минут по 10 часов 40 минут.

Погрешность определяют с помощью показаний эталонного счетчика следующим образом.

Подают испытательное напряжение на счетчик. По прошествии десятиминутного интервала считывают с дисплея счетчика значения отрицательного отклонения фазных напряжений dU₍._)C4.

С дисплея эталонного счетчика считывают показания фазных напряжения С_обр ^и рассчитывают значения отрицательного отклонения фазных напряжений по формуле (17).

где:

dU(.)_3m — рассчитанное отрицательное отклонение фазного напряжения. %;

U_НОЛ1- номинальное значениефазного напряжения. В;

и_обр-значение фазного напряжения считанное с эталонного счетчика, В.

Результат проверки признают положительным, если разница между рассчитанным и измеренным значением отклонения напряжения составляет не более 1 %, т.е. выполняется условие (18).

|5U₍._)C4-5U₍._)jr| < 1 %

• 10.6 Проверка постоянной счетчиков и правильности работы устройства отображения результатов измерений.

Проверку правильности функционирования светодиодов поверочных выходов и правильности работы устройства отображения результатов измерений проводят с помощью установки для поверки счетчиков электрической энергии при нормальных условиях. Проверку проводят в следующей последовательности.

Подключают испытуемый счетчик к поверочной установке в соответствии с его схемой подключения и эксплуатационными документами на поверочную установку.

Вычислитель погрешности установки настраивают на подсчет числа поверочных импульсов.

Испытуемый счетчик настраивают на вывод на дисплей значений суммарной активной и суммарной реактивной энергии в формате ХХХХХХ.ХХ кВт ч[кВАр ч].

Проверку проводят при номинальном значении напряжения, базовом (номинальном) токе и cos(p=l[sin(p=l], при которых, в запоминающем устройстве счетчика на приращение энергии в 0.01 кВт ч[0,01 кВАрч], приходится:

• - 10 импульсов на поверочном выходе счетчика с константой 1000 имп/(кВт ч) и

[1 000 имп/(кВАрч)];

• - 100 имп на поверочном выходе счетчика с константой 10 000 имп/(кВт ч) и

[10 000 имп/(кВАрч)];

• - 500 имп на поверочном выходе счетчика с константой 50 000 имп/(кВт ч) и

[50 000 имп/(кВАр-ч)],

а показания на дисплее счетчика соответственно прирастут на 0,01 кВтч[0,01 кВАрч].

Подают на счетчик номинальное напряжение. Записывают показания счетчика.

Далее подают на счетчик базовый (номинальный) ток и в момент, когда на экране вычислителя погрешности высветится число:

• - 10 - постоянная счетчика 1000 имп/(кВт ч), 1000 имп/(кВАр ч),

• - 100 - постоянная счетчика 10 000 имп/(кВт ч), 10 000 имп/(кВАр ч),

• - 500 - постоянная счетчика 50 000 имп/(кВтч), 50 000 имп/(кВАр ч), разрывают цепь тока.

Результаты проверки считают положительными, если приращение энергии в запоминающем устройстве счетчика равняется 0,01 кВт-ч[0,01кВАр-ч] и соответственно показания на дисплее счетчика выросли на 0,01 кВт ч[0,01кВАр ч].

• 10.7 Определение погрешности хода часов

• 10.7.1 Определение погрешности хода часов проводят при номинальном напряжении по измеренному интервалу между двумя импульсами, которые выдает счетчик на светодиод -оптический испытательный выход по активной энергии.

Значение интервала можно произвольно задать кратно секунде, по умолчанию он составляет 120 секунд. Этот интервал следует измерять.

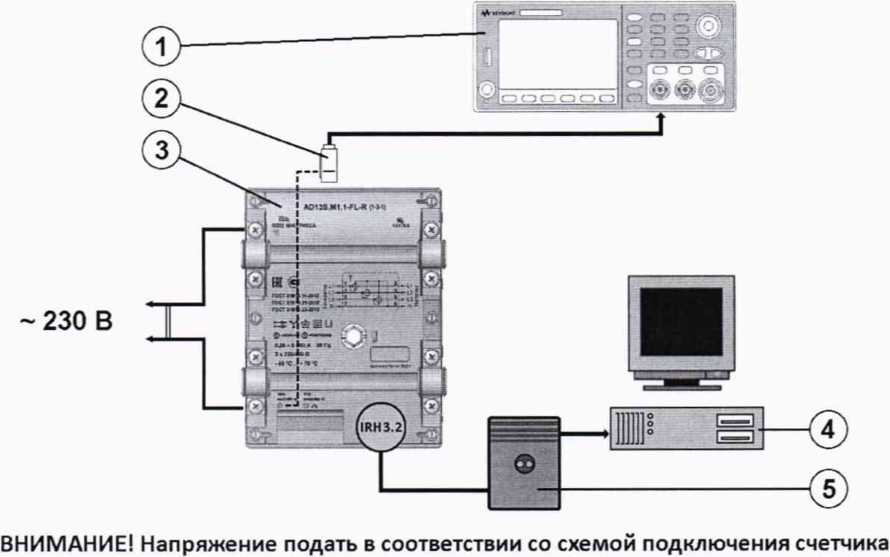

• 10.7.2 Собрать схему, приведенную на рисунке А.2 в приложении А, разместив фотоприемник напротив светодиода оптического испытательного выхода по активной энергии. Подключить комплект оптоголовки CM.Bus к свободному USB порту компьютера (при необходимости установить драйвер), оптоголовку приложить к счетчику. Включить счетчик в сеть.

• 10.7.3 Частотомер настроить на подсчет интервала между двумя импульсами в секундах с точностью до 6-го знака после запятой.

0.7.4. Распаковать архив «Поверка Времени Утилита».

©О'   « 2 В работе » Внесение в реестр » Тех-доки » МП » Работа над временем » 1 в

Элементов: 2

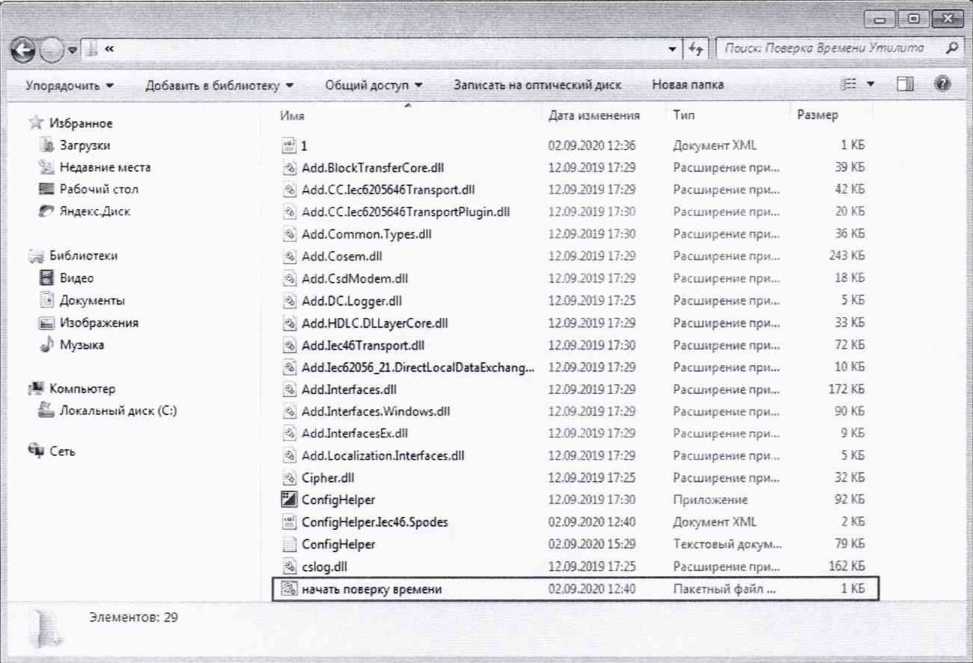

10.7.5 Войти в папку «Поверка Времени Утилита» и открыть файл 4elper.Iec46.Spodes любым текстовым редактором.

	i сэ irs 1км
					рГ
Упорядочить»    Добавить е библиотеку »    Общий доступ ■»    Записать на оптический диск			Новая папка	i? г 3	$
нГ Избранное	Имя	Дата изменения	Тип	Размер
< Загрузки		02.092020 12:36	Документ aML	1КБ
... Недавние места	A, Add.BlockTranrferCoredll	12.092019 17:29	Расширение при...	39 КБ
£ Рабочий стол	■4 Add.CCJec6205646Transport.dll	12.09.20191729	Расширение при...	42 КБ
Р ЯндексДиск	4 Add.CCJec6205646TransportPlugin.dll	120920191730	Расширение при...	20 КБ
	Ai Add.Common.Types.dll	120920191730	Расширение при...	36 КБ
Библиотеки	A, Add.Cosem.dll	12.092019 17:29	Расширение при...	243 КБ
В Видео	Add.CsdModem.dll	12.092019 1729	Расширение при...	18 КБ
[д! Документы	a Add.DC.Logger.dll	12.0920191725	Расширение при...	5 КБ
Изображения	'л Add.HDLC.DLLayerCore.dll	12.09.2019 17:29	Расширение при...	33 КБ
Музыка	л Add.Iec46Tran3portdll	120920191730	Расширение при...	72 КБ
	> Add Jec62056_21 .DirectLocalDataExchang...	1209201917:29	Расширение при...	10 КБ
■К- Компьютер	> AddJnterfaces.dll	12.092019 17:29	Расширение при...	172 КБ
Локальный диск (С:)	A. AddJnterfaces.Windows.dll	12.0920191729	Расширение при...	90 КБ
Сеть	A Add.InterfacesEx.dll	12.09201917:29	Расширение при...	ОКБ
	A Add.LocalizationJnterface5.dll	12.092019 17:29	Расширение при...	5КБ
	A. Cipher.dll	12.092019 1725	Расширение при...	32 КБ
	*24 ConfigHeiper	120920191730	Приложение	92 КБ
	JL ConfigHelperJec46.Spodes	0209202012:40	Документ XML	2КБ |
	ConfigHeiper	02.09.2020 15:29	Текстовый докум...	79 КБ
	A cslog.dll	1209 2019 17:25	Расширение при...	162 КБ
	начать поверку времени	02.09202012:40	Пакетный файл ...	1КБ
Элементов: 29

Указать номер COM-порта компьютера, к которому подсоединен комплект оптоголовки (С М. В us). Сохранить изменения. Закрыть файл.________-=================^==1

ConfigHelper.lec46.Spode$— Блокнот                                                                          ' ~ ~ ~~ Г~оП: Q

Файл Правка Формат Вид Справка

«configHelper*                                                                                         *

«Settings*

«Autoclosewindow>False«/AutoClosewindow*

«махв!ocksi ze*800«/MaxBlocksi ze>

<clientld*48«/clientld*

«/settings*

«ApplicationAssociation*

«Enabled*true«/£nabled*

«/AppiicationAssociation>

«securitycontextconfig*

<C1ientld>48</Clientld>

«Associ ati onlnstanceNumber*0</Associati onlnstanceNumber* <AuthenticationLevel*Kighid2«/AuthenticationLevel*

«secur i tyPolicy*NotImpos ed«/Secur ityPoli cy>

«cl i entMaxReceivePduSi ze*500«/Cli entMaxRecei vePduSi ze*

<ProposedConformance*EventNotification selectiveAccess GetSetAction MultipleReferences BlockTrai «sender AcseRequireeerrts*

<boolean*true«/boolean>

«/SenderAcseRegui rements*

<C 1 i ent Syst emTi 11e *</C1 i ent Syst emTi tie*

<serversystemTitle*«/ServerSystemTitle>

<Password*0123456789ABCDF£« Password*

«/securitycontextconfig*

«Transport*

«Name*l£C 62056-46«/Name*

«Transportconfig>

«Physical DeviceAddress*32«/Physi cal Devi ceAddress>

<Logi cal Devi ceAddress*l«/Logi cal Devi ceAddress*

«Protecti on>NoProtecti огк/protecti on*

«Password /*

«/Transportconfi g>

«Pluginconfig*

<TxMaxinfoLength*1024«/TxMaxinfoLength*

<RxNaxlnfoLength*1024«/RxMaxlnfoLength*

<Txwindowsize*l«, TxwindowSize>

«Rxwi ndowsi ze*l</Rxwindowsi ze* «EaxNumberofRetries*3«,PaxNumberofRetries* <Ti meoutwai tResponsesec*10«/Ti meoutwai tResponsesec* <Timeoutlnact i vi tysec*65«/Ti meoutlnacti vi tysec*

<Ti meoutTransf er inact i vi tySec*30«/Ti meoutTr ansf er inact i vi tySec* «DataNotReadyPausesec*5</DataNotReadyPausesec*

«Appii cat i onTi meout sec*60«/Appli cat i onTi meout sec*

<lec21wrappi ng*Di sabled«/iec21wrappi ng*

«Baudrate*Bd9600«/Baudrate*

«/Pluginconfig*

«/Transport*

«/configHelper*

, j.--—~                                                                                                         »

0.7.6 В папке «Поверка Времени Утилита» и запустить пакетный файл «начать поверку времени».

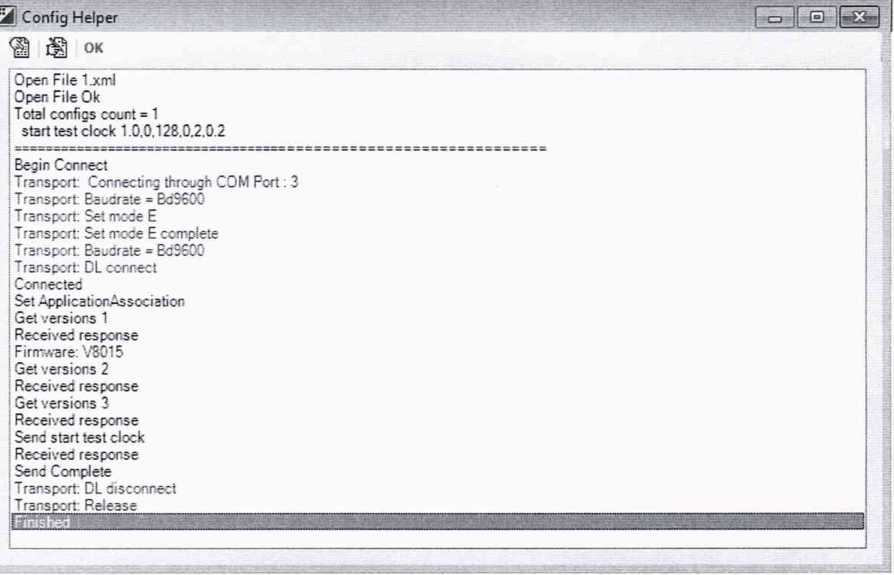

10.7.7 Программа запустится на выполнение.

ЕП C:\Windows\systern32\crnd.exe

С:\Поверка Времени Утилита>Соп£igHelper.exe kcfg ConfigHelper.Iec46.Spodes.xml l.xml

J

При этом светодиод - импульсный выход по активной энергии выдаст стартовый импульс, а через 2 минуты столовый импульс.

При необходимости повторить генерацию импульсов нужно закрыть активное окно программы и вновь запустить пакетный файл «начать поверку времени».

10.7.8 Измерить At„_3M - интервал между двумя импульсами в секундах.

Результат проверки признают положительным, если выполняется условие (19).

—— *86400 < ^,5с/сутки,                       (19)

где:

At_113M - интервал между двумя импульсами, измеренный частотомером, с;

At₃-_U — заданный интервал между двумя импульсами, с;

86400 - число секунд в сутках.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Счетчик подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если:

• 1) при проверке чувствительности в течение времени, указанного в таблицах 3 и 4 на поверочном выходе счетчика был сформирован, по крайней мере, один импульс или основная относительная погрешность измерения энергии, определенная на стартовом токе не превышает значений ± 50 %;

• 2) при проверке отсутствия самохода испытательный выход счетчика создает не более одного импульса за время, установленное в таблице 6 и 7 или если счетчик передает величину мощности не более значений, указанных в таблице 5;

• 3) при проверке постоянной счетчиков и правильности работы устройства отображения результатов измерений приращение энергии в запоминающем устройстве счетчика равняется 0,01 кВт ч [0,01 кВАр-ч] и соответственно показания на дисплее счетчика выросли на 0,01 кВт-ч [0,01 кВАр-ч].

а полученные значения:

• 4) относительной основной погрешности измерений активной и реактивной электрической энергии не превышают пределов, приведенных в таблицах 8-15;

• 5) основной относительной погрешности при измерении активной, реактивной и полной мощности не превышают пределов, приведенных в таблицах 16 - 21, только для счетчиков, в обозначении которых присутствует буква (Р);

• 6) основной абсолютной погрешности при измерении суммарного коэффициента мощности и коэффициента мощности пофазно не превышают пределов, приведенных в таблице 22, только для счетчиков, в обозначении которых присутствует буква (Р);

• 7) основной абсолютной погрешности при измерении суммарного коэффициента реактивной мощности и коэффициента реактивной мощности пофазно не превышают пределов, приведенных в таблице 23, только для счетчиков, в обозначении которых присутствует буква (Р);

• 8) относительной основной погрешности при измерении фазного/линейного напряжения переменного тока не превышают пределов, приведенных в таблице 24, только для счетчиков, в обозначении которых присутствует буква (Р);

• 9) относительной основной погрешности при измерении фазных токов не превышают пределов, приведенных в таблице 25, только для счетчиков, в обозначении которых присутствует буква (Р);

• 10) относительной основной погрешности при измерении тока нейтрали не превышают пределов, приведенных в таблице 25, только для счетчиков, в обозначении которых присутствует буква (Р);

• 11) основной абсолютной погрешности измерения частоты основной гармоники сетевого напряжения не превышают пределов, приведенных в таблице 26. только для счетчиков, в обозначении которых присутствует буква (Р);

• 12) основной абсолютной погрешности при измерении отклонения частоты основной гармоники сетевого напряжения не превышают пределов ±0,01 Гц, только для счетчиков, в обозначении которых присутствует буква (Р);

• 13)  разницы между рассчитанным и измеренным значением положительного и отрицательного отклонения фазного напряжения составляет не более 1 %, только для счетчиков, в обозначении которых присутствует буква (Р);

• 14) абсолютной основной погрешности измерений текущего времени не превышает пределов ±0.5 с/сутки.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

12.1 Результаты поверки счетчиков подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

12.2 Положительные результаты поверки счетчиков при первичной поверке оформляются нанесением знака поверки в соответствующем разделе паспорта. На место пломбирования счетчиков наносится оттиск клейма поверителя формы, установленной в соответствии с действующим законодательством.

• 12.3 Положительные результаты поверки счетчиков при периодической (внеочередной) поверке удостоверяют знаком поверки и записью в паспорте с указанием подписи поверителя и даты поверки. Дополнительно возможно оформление свидетельства о поверке по форме, установленной в соответствии с действующим законодательством.

• 12.4 По результаты поверки счетчиков при необходимости допускается оформлять протокол поверки составленным в соответствии с действующим законодательством.

• 12.5 При отрицательных результатах поверки счетчиков оформляют извещение о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством.

Начальник НИО 206 ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

(обязательное)

СХЕМЫ ИСПЫТАНИЙ

ВНИМАНИЕ! Напряжение подать в соответствии со схемой подключения счетчика

Рисунок А.1- Настройка счетчиков при помощи программы «COSEM client»

1 -частотомер;2 -оптический приемник секундных импульсов;

3 -испытуемый счетчик;4 -персональный компьютер, рабочее место поверигеля;5 -комплект оптоголовки (CM.Bus)

Рисунок А.2 - Проверка погрешности хода часов счетчика

ПРИЛОЖЕНИЕ Б

(обязательное)

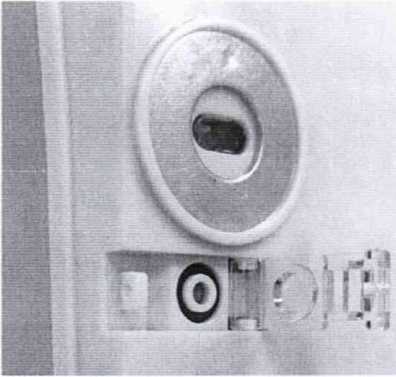

ПОЛОЖЕНИЕ КНОПКИ БЛОКИРОВКИ РЕЛЕ В СОСТОЯНИИ «РАЗБЛОКИРОВАНО»

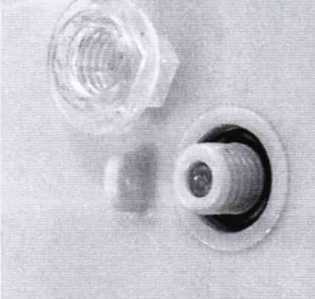

Рисунок Б. 1-Положение кнопки блокировки реле в счетчике AD13A.M1

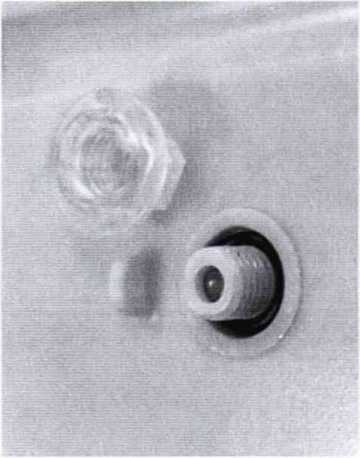

Рисунок Б.2 - Положение кнопки блокировки реле в счетчике AD13S.M1
