Инструкция

Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220

Методика поверки

г. Москва 2018 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки комплекса измерительного параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 10, зав. № 13) (далее -комплекс) и устанавливает методику первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведепиипдвеики комплексо должна1 б1лть1ып1ольеы>1опсрации. указанные в таблице 1.

Таблица 1

• 2.2 На основании письменного заявления владельца комплекса допускается проведение сокращенной поверки по отдельным измерительным каналам.

• 3.1 Средства поверки приведены в таблице 2. Таблица 2

  Номер пункта методики поверки	Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики
  7.6	Калибратор-вольтметр   универсальный   В1-28:    пределы   допускаемой относительной погрешности измерения напряжения постоянного тока в диапазоне напряжений от 1 мкВ до 2 В ±0,004 %
  7.6	Катушка электрического сопротивления Р310: Rhom = 0,001 Ом, класс точности 0,01, Шах = 32 А
  Вспомогательные средства поверки
  6	Измеритель комбинированный TESTO 176-Р1: диапазон измерения температуры от минус 20 до плюс 70 °C, пределы допускаемой абсолютной погрешности измерений температуры ±0,2 °C; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; диапазон измерения относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующее свидетельство о поверке (знак поверки).

• 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в руководстве по эксплуатации (РЭ) комплекса.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания комплекса.

• 4.3 К поверке допускаются лица, изучившие руководство по РЭ на комплекс, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

• 4.5 Лица, участвующие в поверке комплекса, должны пройти обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

• 5.1 При проведении поверки должны соблюдаться следующие уеловия:

температура окружающего воздуха, °С (К)...............................от 5 до 25 (от 288 до 298);

относительная влажность воздуха при температуре 25 °С, %............................Н5 боле5 80;

атмоеферное давление, мм рт. ет. (к^а) •.........................от 730 до 785 (от 97,3 до 104,6).

• 6.1 При подготовке к поверке;

• - проверить наличие свидетельетв (знаков поверки) о поверке рабочих эталонов;

• - проверить целостность электрических цепей комплекса;

• - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить;

• - соответствие состава комплекса, приведенного в формуляре, с имеющемся в наличии;

• - наличие товарного знака изготовителя и заводского номера комплекса;

• - отсутствие механических повреждений;

• - заземление всех элементов комплекса;

• - подключение оборудования и элементов комплекса к управляющей ПЭВМ по интерфейсной щине GPIB и USB.

• - положение переключателей включения питания приборов и оборудования комплекса «ВКЛ (ON)» в положение «ВЫКЛ (OFF)», проверить подключение кабелей питания оборудования комплекса к розеткам питания;

• - отсутствие обугливания изоляции на внешних токоведущих частях комплекса;

• 7.1.2   Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2 ОпроОооанни

1.2Л. При опробовании комплекса необходимо;

• - включить электропитание комплекса от сети 220 В 50 Гц не включая приборов и оборудования комплекса. У приборов комплекса имеющих дежурное питание загорятся индикаторы «Сеть», что индицирует наличие напряжения питания 220 В 50 Гц на сетевых разъемах приборов комплекса. Далее, для включения комплекса, необходимо нажать на кнопки у приборов комплекса «ВКЛ (ON)» и проконтролировать включение оборудования и приборов комплекса.

• - запустить ПО согласно и. 4.2.2 - 4.2.4 ТИВН.668710.029 РЭ.

• 7.2.2 Результаты опробования считать положительными, если приборы прошли самоконтроль и СПО управления рабочим местом загружено.

7.3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

На ПЭВМ каждого АРМ запустить ПО комплекса.

В проводнике открыть папку DMT и выбрать файл p2xx.exe.

Открыть правой кнопкой мыши вкладку «Свойства».

Открыть вкладку «Хэш-суммы файлов».

Контрольная сумма по алгоритму CRC32 должна совпадать с контрольной суммой указанной в формуляре на комплекс.

• 7.4 Определение абсолютной погрешности воспроизведения напряжения и силы постоянного тока источника питания программируемого Keithley 2260В-30-108

• 7.4.1  Определение погрешности источника питания программируемого Keithley 2260В-30-108 (далее - источник)

• 7.4.1.1 Внешний осмотр

При проведении внешнего осмотра источника проверяются:

• - чистота и исправность разьемов;

• - отсутствие механических повреждений корпуса;

• - комплектность согласно эксплуатационной документации.

• 7.4.1.2 Подготовка к поверке

Внимание! Установить входящий в комплект источника воздушный фильтр в отверстие под панелью управления прибора.

Извлечь защитную клеммную крышку прибора.

Убедиться в том, что клеммы «+» и «+S», «-» и «-S» соединены пластинами-перемычками.

Присоединить кабели с подходящим сечением проводов к клеммам «+» и «-» источника используя шайбы, винты (болты) из комплекта источника, как показано на рисунке

• 1.



потенциал                        потенциал

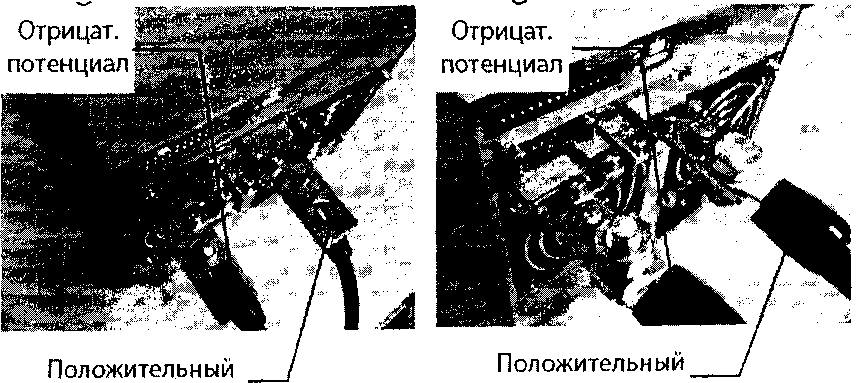

Рисунок 1 - Соединения проводов с клеммами источника

Включить источник клавишей «POWER».

До начала операций поверки выдержать источник и средства поверки во включенном состоянии в соответствии с указаниями руководства по эксплуатации.

Минимальное время прогрева источника 30 минут.

• 7.4.1.3 Общие указания по проведению поверки

В процессе выполнения операций результаты измерений заносятся в протокол поверки.

Полученные результаты должны укладываться в пределы допускаемых значений, указанные в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате источник следует направить в сервисных центр для проведения регулировки и/или ремонта.

• 7.4.1.4 Опробование и идентификация

Выключить источник и повторно включить его.

После включения должна осуществиться процедура автоматического тестирования, по завершении которой источник будет готов к работе. В процессе выполнения автоматического тестирования не должно поя не должно появиться сообщений об ошибках.

Записать результаты автоматического тестирования в таблицу 3.

Проверить идентификацию версии установленного на источнике программного обеспечения (ПО), для чего нажать клавишу «Function», вращением ручки «Voltage» выбрать F-89.

На дисплее должен отобразиться номер версии ПО.

Записать результаты идентификации в таблицу 3.

Выйти из меню нажатием клавиши «Function».

Таблица 3

7.4.1.5 Определение абсолютной погрешности воспроизведения напряжения постоянного тока источника питания постоянного тока

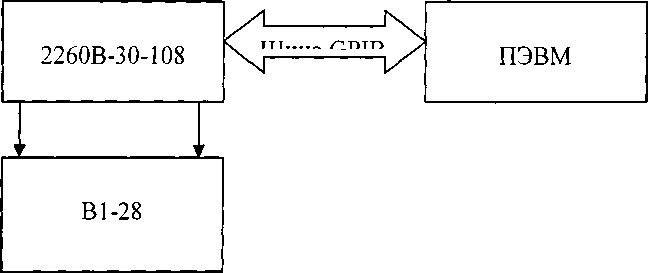

Определение погрешности воспроизведения напряжения постоянного тока источника питания осуществляют с использованием калибратора-вольтметра универсального В1-28 по схеме, приведенной на рисунке 2.

Рисунок 2

Порядок выполнения измерений;

• 1. Выход источника питания соединить с входом калибратора-вольтметра В1-28. Калибратор-вольтметр В1-28 установить в режим измерения напряжения постоянного тока.

• 2. В режиме администратора выбрать «Измерители», после чего запустить ручное управление измерительным оборудованием. В появившемся окне (рисунок 3) выбрать закладку «Калибраторы-мультиметры, источники питания». В поле «Измерители» выбрать источник питания 2260В-30-108. Установить: «Источник» - в режим «Напряжение», «Ограничение (В, А)» — 0,01, «Выходной уровень (В, А)» — 0, «Схема подключения» — «Двухпроводная». После этого установить «Выход» в режим «Вкл».

• 3. На выходе источника питания программным способом в поле «Выходной уровень (В, А)» последовательно установить выходное напряжение в соответствии таблицей 4.

• 4. Нажать «Выполнить», проводить измерение напряжения постоянного тока на выходе источника питания с помощью калибратора-вольтметра В1-28.



  li

  Рисунок 3

, Ч^еТ?.⁴?™  .. ^ВД>-ОЙ_?Р^Ш.А) Огржич^НВ 2

' JI Напряжение ill

KEITHLEY INSTRUMENTS INC | MODEL 2400 | SN 430267S I GP1B 25

• 5. Определить абсолкт1нс10 11(нуе11П1ост1,1Н)опроизвсдения 1ын|и^гжсиия постоя иного тока Диал то формуле

Audcl^- Uh! - UycTl,                                                        (1)

сде UycTi ‘ напряжение тостоянносо тока, отображаемое в толе «Напряжение (В)», В; Uhi - дейетвительное значение напряжения тостоянносо тока, измеренное

калибратором-вольтметром В1-28, на выходе источника титания, В. Таблица 4

Результаты товерки считать толожительными, значения абсолютной тосрешности востроизведения натряжения тостоянносо тока находятся в дотускаемых тределах, указанных в таблице 3.

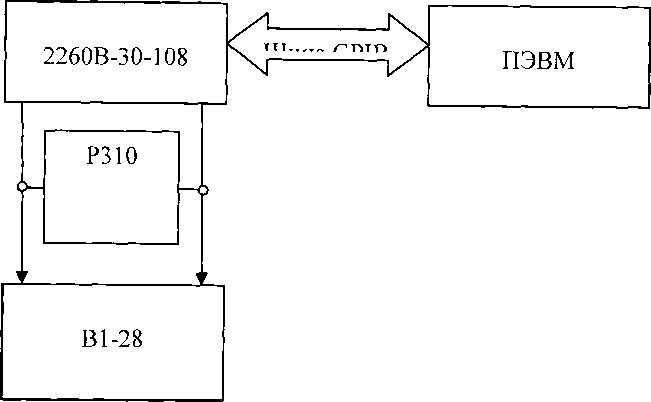

использованием калибратора-вольтметра В1-28 и катушки Р310 по схеме, приведенной на рисунке 4.

Рисунок 4

Порядок выполнения измерений:

• 1. Выходные клеммы (+) и (-) источника питания постоянного тока соединить с шунтом, параллельно которому подключить калибратор-вольтметр В1-2 8. Калибратор-вольтметр В1-28 установить в режим измерения напряжения постоянного тока.

• 2. В поле «Измерители» (рисунок 3) выбрать источник питания 2260В-30-108. Установить: «Источник» - в режим «Ток», «Ограничение (В, А)» - 1,0, «Выходной уровень (В,А)» - 0, «Схема подключения» - «Двухпроводная». После этого установить «Выход» в режим «Вкл».

• 3. На выходе источника питания постоянного тока программным способом в поле «Выходной уровень (В, А)» последовательно устанавливать выходной ток в соответствии таблицей 5.

• 4. Нажимать «Выполнить», проводить измерение напряжения постоянного тока на выходе исследуемого источника питания с помощью калибратора-вольтметра В1-28.

• 5. Действительное значение силы постоянного тока, воспроизводимого каналом источника питания постоянного тока 1э2 определить по формуле

  ^Э2

  Иэи2

  ^R ш
  (2)

где Пэи2 -напряжение постоянного тока на шунте, измеренное калибратором-вольтметром В1-28. В;

Кш = 0,001 Ом -сопротивление катушки.

• 6. Определить абсолютную погрешность воспроизведения силы постоянного тока Aidc2 по формуле

где 1уст2 - значение силы постоянного тока, отображаемое в поле «Ток (А)», А.

1эз — действительное значение силы постоянного тока, измеренное калибратором-вольтметром В1-28 на выходе поверяемого источника питания, А.

Таблица 5

Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 5 для источника питания постоянного тока.

7.5 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току калибратора-измерителя напряжения и силы тока КеШеу 2461

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-измеритель напряжения и силы тока КеШеу 2461 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу KI-2450-2016 МП «Калибраторы-измерители напряжения и силы тока Keitley 2450/2460/2461. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрещности воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, измерений электрического сопротивления постоянному току, указанные в свидетельстве находятся в допускаемых пределах.

7 6 Определение абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора-мультиметра цифрового 2410

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-мультиметр цифровой 2410 (далее - калибратор) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке калибратора (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2430, 2440. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить и. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер калибратора согласно формуляра (паспорта).

Свидетельство о поверке на калибратор действующее, значения абсолютной погрешности воспроизведения и измерений напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

• 7.7 Определение погрешности измерения параметров пассивных электрических цепей измерителя иммитанса IM3536

• 7.7.1 Определение погрешности измерителя иммитанса IM3536

Проверить внешний вид, наличие пломб и маркировку.

Измеритель иммитанса IM3536 (далее - измеритель) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке измерителя (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка измерителя осуществляется по документу МП 2202-0059-2016 «Измерители иммитанса IM3536. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование измерителя согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения погрешности измерения параметров пассивных электрических цепей измерителя считать положительными, если измеритель не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Свидетельство о поверке на измеритель действующее, значения погрешности измерения параметров пассивных электрических цепей, указанные в свидетельстве находятся в допускаемых пределах.

• 7.8 Определение погрешности абсолютной погрешности воспроизведения напряжения и силы постоянного тока источника питания программируемого Keitley серии 2200 модель 2200-60-2

Проверить внешний вид, наличие пломб и маркировку.

Источник питания программируемый Keithley серии 2200 модель 2200-60-2 (далее -источник) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке источника (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка источника осуществляется по документу KI-2200-2012 «Источники питания программируемые Keithley серии 2200 (2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование источника согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п, 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения абсолютной погрешности воспроизведения напряжения и силы постоянного тока источника считать положительными, если источник не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер источника согласно формуляра (паспорта).

Свидетельство о поверке на измеритель действующее, значения абсолютной погрешности воспроизведения напряжения и силы постоянного тока, указанные в свидетельстве находятся в допускаемых пределах.

• 7.9 Определение погрешности измерения параметров пассивных электрических цепей измерителя RLC Е4982А-300

Проверить внешний вид, наличие пломб и маркировку.

Измеритель RLC Е4982А-300 (далее - измеритель) не должен иметь внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Проверить свидетельство о поверке измерителя (первичная или периодическая).

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка измерителя осуществляется по документу 651-15-29 «Инструкция. Измерители RLC Е4982А, Е4991В. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование измерителя согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

Результаты определения погрешности измерения параметров пассивных электрических цепей измерителя считать положительными, если измеритель не имеет внешних повреждений, пломбирование согласно РЭ, маркировка типа и номер измерителя согласно формуляра (паспорта).

Свидетельство о поверке на измеритель действующее, значения погрешности измерения параметров пассивных электрических цепей, указанные в свидетельстве находятся в допускаемых пределах.

• 8.1 При положительных результатах поверки оформляется свидетельство о поверке, на комплекс наносится знак поверки в виде наклейки.

• 8.2 При отрицательных результатах поверки применение комплекса запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

  А.А. Горбачев

Ведущий специалист-испытатель ООО «АСК Экспресс»
