УТВЕРЖДАЮ

Руководитель ГЦИ СИ -заместитель генерального директора

УТВЕРЖДАЮ Начальник ГЦИ СИ

Инструкция

Пробники дифференциальные широкополосные

Р7340А, Р7360А, Р7380А, Р7313, P7350SMA, P7380SMA, P7313SMA компании « Tektronix, Inc.», США

Методика поверки г. Мытищи 2009 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется пробники дифференциальные широкополосные Р7340А, Р7360А, Р7380А, Р7313, P7350SMA, P7380SMA, P7313SMA (далее по тексту -пробники) компании «Tektronix, Inc.», США, и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Межповерочный интервал - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполняют операции, представленные в таблице 1. Т аблица1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке(ввозе импорта)

периодической поверке

1 Внешний осмотр.

8.1

+

+

2 Опробование.

8.2

+

+

3 Определение погрешности коэффициента деления на постоянном токе.

8.3

+

+

4 Определение времени нарастания переходной характеристики

8.4

+

+

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки используют средства измерений и вспомогательное обо-

рудование, представленное в таблице 2. Таблица 2

№ пункта методики поверки

Эталонные СИ, испытательное оборудование и вспомогательная аппаратура

1

2

8.2, 8.3,

8.4

Осциллограф цифровой DP072004B (4 канала, полоса пропускания от 0 до 20 ГГц, пределы допускаемой погрешности измерений напряжения постоянного тока в пределах ± 2 %)

8.3

Калибратор универсальный 9100 (диапазон воспроизведения напряжения постоянного тока от минус 10 до 10 В, пределы допускаемой относительной погрешности воспроизведения напряжения ±0,1 %)

8.4

Генератор испытательных импульсов 4005 (длительность фронта импульсов не более И пс, длительность импульсов 16 нс, частота повторения импульсов от 0,1Гц до 1 МГц)

3.2 1

'опускается использование других средств измерений и вспомогательного обору-

дования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки пробников допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с

напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на пробники, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C         23 ± 5;

  • - относительная влажность воздуха, %           65 ± 15;

  • - атмосферное давление, кПа (мм рт. ст.)          100 ± 4 (750 ± 30);

  • - параметры питания от сети переменного тока:

  • - напряжение, В                               220 ± 4,4;

  • - частота, Гц                                     50 ± 0,5.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать приборы в условиях, указанных в п. 6.1, в течение 1 ч;

  • - выполнить операции, оговоренные в руководстве по эксплуатации на поверяемый пробник(РЭ) по его подготовке к поверке;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Проверка внешнего вида.

Внешний вид пробника проверить в соответствии с требованиями ТД.

При внешнем осмотре проверить:

  • - наличие товарного знака компании-изготовителя, серийный номер, год изготовления;

  • - состояние лакокрасочного покрытия;

  • - чистоту гнезд, разъемов, клемм;

  • - отсутствие механических, электрических, химических и тепловых повреждений.

Результаты внешнего осмотра считать положительными, если внешний вид пробника соответствует всем перечисленным требованиям

  • 8.1.1 Проверка комплектности.

При проверке установить:

  • - наличие ТД;

  • - соответствие комплектности пробника требованиям ТД.

Результаты проверки комплектности считать положительными, если комплектность пробника соответствует ТД. В противном случае пробник бракуется и направляется для доукомплектования.

8.2 Опробование
  • 8.2.1  Подготовить осциллограф DPO73504 и пробник к работе в соответствии с ТД. Собрать измерительную схему в соответствии с рисунком 1.

  • 8.2.2  Подключить пробник к любому каналу осциллографа.

  • 8.2.3  Для пробников Р7340А, Р7360А, Р7380А, Р7313. Подключить выход осциллографа FAST EDGE к SMA разъему на калибровочной плате. Подключить измерительную головку пробника к соответствующим контактам на калибровочной плате.

  • 8.2.4 Для пробников P7350SMA, P7380SMA, P7313SMA. Подключить выход осциллографа FAST EDGE к SMA разъему на пробнике.

  • 8.2.5  Нажать кнопку Autoset на осциллографе или вручную установить настройки осциллографа, так чтобы на экране появилось устойчивое изображение меандра.

  • 8.2.6  Измерить с помощью курсоров размах сигнала от основания до вершины импульсов.

Результаты опробования считать положительными если на экране осциллографа набюдается устойчивое изображение калибровочного сигнала (меандр), размах сигнала не менее 440 мВ.

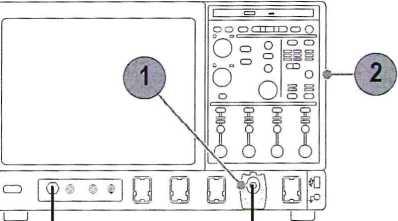

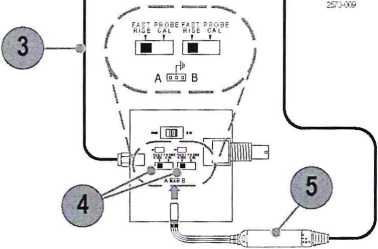

Рисунок 1

8.3 Определение погрешности коэффициента деления на постоянном токе
  • 8.3.1       Собрать измерительную схему в соответствии с рисунком 1.

  • 8.3.2      Отключить вход SMA калибровочной платы от осциллографа и подключить его через переход SMA-BNC к выходу напряжения постоянного тока универсального калибратора. Для пробников P7350SMA, P7380SMA, P7313SMA: подключить разъем на пробнике через переход SMA-BNC к выходу напряжения постоянного тока универсального калибратора.

  • 8.3.3  Установить на калибраторе напряжение UBX в соответствии с таблицей 3.

  • 8.3.4  Включить на осциллографе режим усреднений, количество усреднений 256. Включить функцию автоматического измерения напряжения постоянного тока. Постоянное смещение установить в 0.

  • 8.3.5  Включить коэффициент деления пробника в соответствии с таблицей 3.

  • 8.3.6  Записать показания осциллографа, как UBbIxi.

8.4 Определение времени нарастания переходной характеристики
  • 8.4.1       Собрать измерительную схему в соответствии с рисунком 1.

  • 8.4.2      Отключить вход SMA калибровочной платы от осциллографа и подключить его к выходу генератора испытательных импульсов 4005. Для пробников P7350SMA, P7380SMA, P7313SMA: подключить разъем на пробнике к выходу генератора испытательных импульсов 4005.

  • 8.4.3       Включить генератор испытательных импульсов.

  • 8.4.4  Включить на осциллографе режим усреднений, количество усреднений 32. Включить функцию автоматического измерения длительности фронта.

  • 8.4.5  Включить высший коэффициент деления пробника.

  • 8.4.6  Записать показания функции автоматического измерения длительности фронта.

  • 8.4.7  Включить низший коэффициент деления пробника.

  • 8.4.8  Записать показания функции автоматического измерения длительности фронта.

  • 8.4.9  Рассчитать время нарастания переходной характеристики пробника для каждого коэффициента деления по формуле:

t = /.2  _*2

ь р у Ь изм L осц >

где tH3M - измеренное значение длительности фронта,

1ОСЦ — время нарастания переходной характеристики осциллографа (17,5 пс для ос

рактеристики пробника для каждого коэффициента деления не более значения, указанного в таблице 4. В противном случае пробник бракуется и направляется в ремонт.

циллографа DP072004).

Таблица 4

Модель пробника

Время нарастания переходной характеристики, пс, не более

Р7340А

100

Р7360А

70

Р7380А

55

Р7313

40

P7350SMA

100

P7380SMA

55

P7313SMA

40

Результаты поверки считать положительными, если время нарастания переходной ха

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки пробника выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемый пробник к дальнейшему применению не допускается. На такой пробник выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин.

    . Маневич

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Врио начальника лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НИО-1 ФГУП «ВНИИФТРИ»
