F осударсгвснное производственное объединение по топливу и газификации «Белтопгаз»

Научно-производственное республиканское унитарное предприятие «БЕ 1ГАЗТЕХНИКА»

ГАЗОАНАЛИЗАТОР ИГ-9

Методика поверки

МН.МН 1363 -2017

(взамен МН МН 1363-2004)

11ачалы1ик конструкторского отдела КИ11 и А

РУП «БЕЛГАЗ ТЕХНИКА»

Начальник отдела метрологии и

испытании продукции

Содержание

Лист

! Вводная часть

3

1

Операции поверки

3

2

Средства поверки

4

■л

3

Требования безопасности

4

4

Условия поверки

5

5

Подготовка к поверке

5

6

Проведение поверки

6

7

Оформление результатов поверки

8

Приложение А. Форма протокола поверки газоанализатора ИГ-9

9

Лист 2

Настоящая методика поверки распространяется на газоанализатор ИГ-9 (далее -прибор) 14-02.02.2.00.000, взрывозащищенный, предназначенный для измерения концентрации горючих газов и сигнализации превышения их концентрации установленного уровня во взрывоопасных зонах помещений классов В-1, В-1а, В-16 и наружных установках класса В-1г согласно гл.7.3 ПУЭ, и устанавливает методы и средства его первичной и периодической поверок.

Метрологические параметры прибора нормированы для следующих горючих газов: метан, пропан.

Межповерочный интервал газоанализатора 12 мес.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения испытаний при производстве, ремонте, эксплуатации и хранении

1 Внешний осмотр

6.1

Да

2 Опробование

6.2

Да

3 Определение метрологических характеристик:

  • - диапазон измерений;

  • - основная абсолютная погрешность измерения;

  • - время установления показаний прибора

6.3.1

  • 6.3.1

  • 6.3.2

Да

Да

Да

Г A.J       ' iV. ‘ ’

Лист^         .

• .у. /‘Г:?»»

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяются средства измерений, указанные в таблице 2.

Т аблица 2

Пункт методики

Наименование и тип средства поверки

Обозначение ТИПА регламентирующего технические требования и (или) метрологические и основные технические характеристики

5.1

Редуктор БПО-5МГ

5.1

Камера для поверочной газовой смеси

V=0,25 дм1

Поверочные газовые смеси:

6.3.1

- смесь За (метан-воздух)

объемная доля метана (1,00±0,15) %, абсолютная погрешность не более ± 0,08 %

6.2.5, 6.2.6, 6.3.1, 6.3.2

- смесь 5а (метан-воздух)

объемная доля метана (2,50±0,06) %, абсолютная погрешность не более ± 0,04 %

6.3.1

- смесь 36 (пропан-воздух)

объемная доля пропана (0,40±0,03) %, абсолютная погрешность не более ± 0,02 %

6.2.9, 6.3.1

- смесь 56 (пропан-воздух)

объемная доля пропана

(1,00±0,05) %, абсолютная погрешность не более ± 0,03 %

Примечание - При проведении поверки допускается использование других средств измерений, допущенных к применению в Республике Беларусь и (или) в Российской Федерации, и обеспечивающих определение метрологических характеристик с требуемой точностью. Все СИ должны быть исправны и иметь действующие клейма и/или свидетельства о

поверке (калибровке, аттестации).

4 УСЛОВИЯ ПОВЕРКИ

Контроль метрологических характеристик газоанализатора проводят при следующих нормальных условиях по ГОСТ 27540-87:

  • - температура окружающей и контролируемой среды, °C

  • - относительная влажность окружающей среды, %

  • - атмосферное давление, кПа

20 ±5; от 30 до 80;

от 84,0 до 106,7.

5 ПОДГОТОВКА К ПОВЕРКЕ

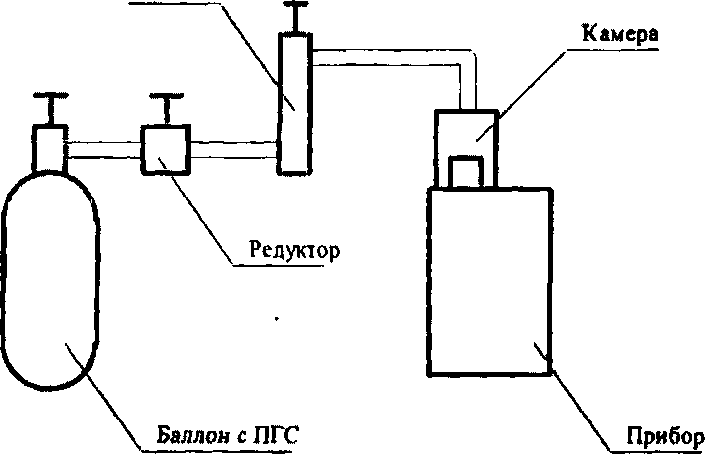

  • 5.1 Подготовить средства поверки к работе в соответствии с их эксплуатационной документацией и собрать схему поверки в соответствии с рисунком 1

Ротаметр

Рисунок 1 - Схема для контроля параметров прибора

Примечания:

  • 1 Составные части схемы соединены трубкой 6x1,5 ТУ 6-01-1196-79

  • 2 Измерения параметров прибора проводятся после продувки газовой магистрали соответствующей поверочной смесью не менее 10 с при расходе смеси (О,ЗО±О,ОЗ) л/мин.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра прибора должно быть установлено соответствие прибора следующим требованиям:

а)    комплектность должна соответствовать 3.1 руководства по эксплуатации 14-02.02.2.00.000 РЭ;

б) сохранность маркировки в течение всего срока службы прибора;

в) должен быть собран без перекосов и не иметь механических повреждений.

Допускается наличие царапин на стекле цифрового индикатора и панели прибора глубиной не более 0,1 мм, которые не нарушают маркировки и не влияют на работоспособность прибора.

  • 6.2 Опробование

  • 6.2.1 Включить прибор нажатием кнопки BKJI, на индикаторе должно кратковременно появиться сообщение "—" затем погаснуть, и прибор должен перейти в режим измерения по метану с отображением на индикаторе значения объемной доли измеряемого компонента, выраженного в процентах, например, “МЕТАН 0,25 % ”.

  • 6.2.2 Прогреть датчик газа в течение 2 мин.

  • 6.2.3 Убедиться, что показания прибора при отсутствии метана находятся в пределах от 0% до 0,15 %. При необходимости произвести подстройку нуля.

  • 6.2.4 Произвести установку порогов срабатывания сигнализации по метану - 2,00 % и пропану - 0,8 % в соответствии с п.6.4 руководства по эксплуатации 14-02.02.2.00.000 РЭ.

  • 6.2.5 Подать в камеру поверочную газовую смесь 5а; поместить датчик прибора в камеру. Произвести отсчет показаний прибора через 30 с.

Прибор работоспособен, если -разница показаний прибора и значения концентрации поверочной газовой смеси, взятой из паспорта на смесь, не превышает ±0,25 % и включается прерывистая звуковая и световая сигнализации.

  • 6.2.6 Прекратить подачу поверочной смеси 5а и извлечь датчик прибора из камеры.

  • 6.2.7 Перейти в режим измерения содержания пропана нажатием кнопки М/П, на индикаторе должно кратковременно появиться сообщение “—”, погаснуть и опять появиться с отображением на индикаторе значения объемной доли измеряемого компонента, выраженного в процентах, например, “ПРОПАН 0,03 %”.

  • 6.2.8 Убедиться, что показания индикатора при отсутствии пропана находятся в пределах от 0% до 0,10 %.

  • 6.2.9 Подать в камеру смесь 56. Произвести отсчет показаний прибора через

30 с. Прибор работоспособен, если разница показаний прибора и зцая^цщ^коццентра-ции поверочной газовой смеси, взятой из паспорта на смесь, не превышает. % и, включается прерывистая звуковая и световая сигнализация.                    \

llsi             и;

'■ Лйст«' ВШ10

  • 6.2.10 Выключить прибор, нажав одновременно обе кнопки. Индикатор прибора должен погаснуть, сигнализация исчезнуть.

6.3 Определение метрологических характеристик

  • 6.3.1 Проверку диапазонов измерения и основной абсолютной погрешности измерения проводить совместно в следующей последовательности:

а)   включить и прогреть прибор в течение двух минут в режиме измерения концентрации метана;

б)    подать в камеру смесь За;

в)    поместить датчик прибора в камеру. После установления показаний зафиксировать их значение;

г)    повторить действия по б), в), подав смесь 5 а;

д)   перевести прибор в режим измерения концентрации пропана;

е)    повторить действия по б), в), подавая последовательно смеси 36, 56;

ж)   определить основную абсолютную погрешность прибора в каждой точке измерения по формуле

Ао

где Aj - показание прибора, %;

Ао - действительное содержание определяемого компонента в поверочной газовой смеси, указанное в паспорте на смесь, %.

Прибор считать выдержавшим испытание, если в каждой из точек соблюдается неравенство

А~<Дд

(2)

где Ад- значение предела основной абсолютной погрешности, указанное в таблице 2.1 руководства по эксплуатации (Дд= ±0,25 % - для метана; Д л= ±0,10 % - для пропана).

  • 6.3.2 Проверку времени установления показаний прибора проводить в следующей последовательности:

а)    включить прибор и прогреть его в течение 2 мин;

б) подать в камеру поверочную газовую смесь 5а;

в) поместить датчик прибора в камеру. При установлении стабильных показаний на индикаторе зафиксировать их'значение П;

г) рассчитать значения 0,9П и 0,1 П;

д) удалить датчик прибора из камеры и одновременно включить секундомер

е)   выключить секундомер при достижении показаний прибора 0,1-П и зафиксировать время т о,1

ж)   дождаться стабильных показаний прибора;

з) поместить датчик прибора в камеру и одновременно включить секундомер;

и)   выключить секундомер при достижении показаний прибора 0,9-П и зафиксировать время т 0.9;

к)    определить время установления показаний прибора как среднее арифметическое результатов измерений времени установления показаний при увеличении и уменьшении определяемого компонента в-одном цикле испытания по формуле

Т =(т0,1 ±То.9)/2

(3)

Прибор считают выдержавшим испытание, если время установления показаний прибора не превышает значения, указанного в руководстве по эксплуатации (таб

лица 2.1 п 8) - (30 с).

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Результаты поверки оформляют протоколом по форме, указанной в приложении А.

    • 7.2 Сведения о результатах поверки прибора следует заносить в раздел 9 руководства по эксплуатации 14-02.02.2.00.000 РЭ.

На приборы, удовлетворяющие требованиям настоящей методики поверки, выдается свидетельство о поверке по форме, приведенной в приложении Г ТКП 8.003-2011 (или в соответствии с Приказом Минпромторга от 02.07.2015 г. № 1815 при поверке в Российской Федерации).

  • 7.3 На приборы наносится оттиск поверительного клейма.

  • 7.4 Приборы, не удовлетворяющие требованиям настоящей методики поверки, в эксплуатацию не допускаются. На них выдается заключение о непригодности по форме приложения Д ТКП 8.003-2011. (при эксплуатации прибора за пределами Республики Беларусь выдается заключение по форме, установленной нормативным документом государства, где эксплуатируется прибор), свидетельство аннулируется, оттиск поверительного клейма подлежит погашению.

Лист 8 Всего - 1Q

Лист регистрации изменений

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дате

Подп.

Дата

Изм.

измененных

замененных

новых

аннулированных

-

Лист Ю Всего • 10 •

Приложение А

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

Протокол №______

поверки газоанализатора ИГ-9

Организация, проводящая поверку _____________________________________________________

Заводской номер газоанализатора ______________________________________________________

Кому' принадлежит прибор__________________________________________________________

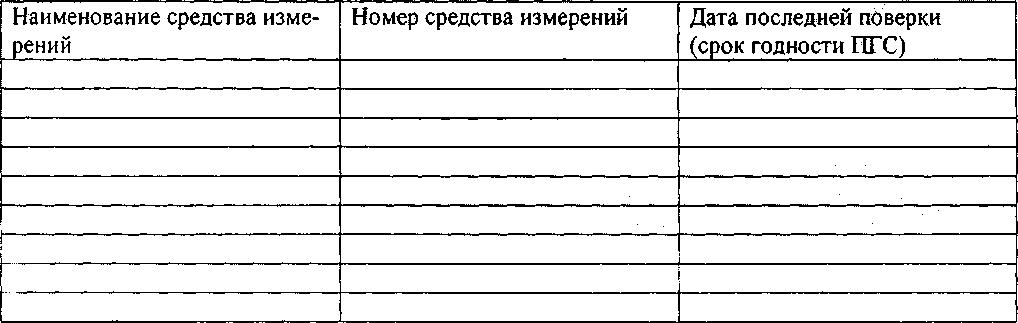

Применяемые образцовые средства измерений:

Условия проведения поверки:__________________________________________

  • 1. Внешний осмотр.

  • 2. Опробование.

Результаты измерений:

Заданное значение концентрации ПГС

Измеренное значение концентрации

Погрешность измерения

Вариация показаний концентрации

Допускаемая погрешность измерения и вариации показаний

*

Заключение:

Дата поверки:_________________ Поверитель:_________________/

(Подпись)           (Фамилия)

..... ......М '

'        Г""

Лист 9-Всего'"-10

' i’':

1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 К проведению измерений при поверке газоанализатора и обработке результатов измерений допускаются лица, имеющие достаточную квалификацию и опыт поверки электронных газоаналитических приборов.

  • 3.2 Работы по поверке следует проводить в хорошо вентилируе

оборудованном сигнализацией загазованности.                               »*-уЧИ0

> Sf т»яи'«ес«ои ' ' \
