Методика поверки «Мультиметры цифровые Fluke 8845A и 8846A фирмы "Fluke Corporation", США» (Код не указан!)

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

МУЛЬТИМЕТРЫ ЦИФРОВЫЕ FLUKE 8845А И 8846А ФИРМЫ «FLUKE CORPORA I ION», США

ME ГОДИ КА ПО ВЕР К И

• 1. Мытищи, 2007 г.

Настоящая методика распространяется на мультиметры цифровые Huke 8845А и 8846А (далее - мультиметры), изготовленные фирмой «Fluke Corporation», США.

Межповерочный интервал составляет 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

При проведении поверки должны применяться средства поверки, указанные в таблице

2.

Таблица 2

Примечания:

• 1. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точнос тью.

• 2. Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельс тва (отметки в формулярах или паспортах) о поверке.

При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве но эксплуатации мультиметров, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• • температура окружающего воздуха, °C            23 ± 5;

• • относительная влажность окружающего воздуха. % 65 ± 15;

• • атмосферное давление, к! 1а (мм рт.ст.)             100 + 4 (750 ± 30);

• • напряжение питающей сети. В                    220 ± 4.4;

• • частота пи тающей сети, Гц                        50 + 0,5.

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• • выдержать мультиметр в условиях, указанных в п. 4.1. в течение не менее 8 ч;

• • выполнить операции, оговоренные в руководстве по эксплуатации на мультиметр по его подготовке к измерениям;

• • выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• • осуществить предварительный прогрев приборов для установления их рабочего режима.

При внешнем осмотре должно быть установлено соответствие мультиметра требованиям технической документации. При внешнем осмотре убедиться в:

• • соответствии комплектности прибора технической документации:

• • отсутствии механических повреждений;

• • функционировании органов управления и коммутации;

• • чистоте гнезд, разъемов и клемм:

• • исправности соединительных проводов и кабелей;

• • удовлетворительном состоянии лакокрасочных покрытий и четкости маркировки:

• • наличии предохранителей и их соответствии номиналу;

• • отсутствии внутри прибора незакрепленных предметов.

Результаты внешнего осмотра считаются положительными, если мультиметр соответствует вышеперечисленным требованиям.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Произвести опробование работы муль тиметра для оценки его исправности.

При опробовании мультиметра проверить правильность прохождения встроенной тестовой программы на отсутствие индицируемых ошибок. Тестовая программа выполняется автоматически после включения мультиметра.

Проверить возможность управления мультиметром с панели управления.

Результаты опробования считаются положительными, если все тесты проходят с поло-жительным результатом.

В противном случае мультиметр дальнейшей поверке нс подвергается, бракуе тся и направляется в ремон т.

• 5.3 Определение метрологических характеристик

Погрешность измерений постоянного напряжения определить с помощью метода прямых измерений.

Подготовить систему Кб-10 к работе в режиме источника постоянных напряжений.

Соединить клеммы системы «КО» и «111» группы «ВЫХОД» с клеммами мультиметра «1.0» и «Н1» группы «INPUT» в соответствии с рис. 1.

Рис.1. Структурная схема соединения приборов.

Перевести мультиметр в режим измерения постоянного напряжения нажатием кн. «DCV».

Перевести мультиметр в режим ручного выбора поддиапазона нажатием кн. «RANGE» и установить требуемый поддиапазон измерения нажатием кн. «Т» или «Ф» в соответствии с таблицей 3.1 для модели Fluke 8845А или в соответствии с таблицей 3.2 для модели Fluke 8846А.

С помощью системы установить па экране мультиметра показания, приведенные в таблице 3.1 или 3.2. Измерения для основного поддиапазона (О -10В) провести для положительной и отрицательной полярности входного сигнала.

Таблица 3.1

Таблица 3.2

Результаты поверки считаются положительными, если значения абсолютной погрешности измерений постоянного напряжения (разность показаний мультиметра и системы) находятся в пределах, рассчитанных но формуле:

Д = ±(А-Х_|1 + В-Х₁₁)/100,

где Хц - показание мультиметра, Х„ - верхний предел соответствующего поддиапазона мультиметра, А - % от показаний. В % от верхнего предела поддиапазона в соответствии с табл. 3.1 или 3.2.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерений переменного напряжения определить с помощью метода прямых измерений.

Подготовить калибратор Н4-7 к работе в режиме источника переменных напряжений.

Соединить клеммы калибратора «1.0. V» и «III. V» с клеммами мультиметра «ПО» и «Н1» группы «INPUT» аналогично рис. 1.

Перевести мультиметр в режим измерения переменного напряжения нажатием кн. «ACV».

Перевести мультиметр в режим ручного выбора поддиапазона нажатием кн. «RANGE» и установить требуемый поддиапазон измерения нажатием кн. «Т» или «4<» в соответствии с таблицей 4.1 для модели Fluke 8845Л или в соответствии с таблицей 4.2 для модели Fluke 8846А.

С помощью калибратора установить на экране мультиметра показания, приведенные в таблице 4.1 или 4.2.

/(ля отметки 1000 В использовать прибор для поверки вольтметров В1-9 с блоком усиления напряжения Я1 В-22.

Соединить клеммы блока Я1 В-22 «СИГИ.» и «ОБЩ.» группы «ВЫХОД» с клеммами мультиметра «ЬО» и «III» группы «INPUT» аналогично рис. 1.

С помощью прибора В1-9 и блока Я1 В-22 установить на экране мультиметра показания. приведенные в таблице 4.3 (только для модели Fluke 8846Л).

Таблица 4.1

Таблица 4.2

Таблица 4.3

Результаты поверки считаются положительными, если значения абсолютной погрешности измерений переменного напряжения (разность показаний мультиметра и калибратора) находятся в пределах, рассчитанных по формуле (Г) в соответствии с табл. 4.1,4.2 или 4.3.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерений силы постоянного тока определить с помощью ме тода прямых измерений.

Подготовить калибратор 114-7 к работе в режиме ис точника сипы постоянного тока.

Соединить клеммы калибратора «ЕО, 1» и «Н1. 1» с клеммами мультиметра «ЕО» группы «INPUT» и «100 mA» (или «10 А» для токов более 100 mA) аналогично рис. 1.

Перевести мультиметр в режим измерения силы постоянного тока нажатием кн. «DCI».

Перевести мультиметр в режим ручного выбора поддиапазона нажатием кн. «RANGE» и установить требуемый поддиапазон измерения нажатием кн. «Т» или «Ф» в соответствии с таблицей 5.

Перевести мультиметр в режим измерения токов до 100 mA нажатием кн. «Fl» (mA) или в режим измерения токов более 100 mA нажатием кн. «F2» (ЮЛ).

С помощью калибратора установить на экране мультиметра показания, приведенные в таблице 5. Измерения для основного поддиапазона (0  100 мА) провести для прямого и обрат

ного направления тока в измерительной цепи.

Таблица 5

Результаты поверки считаются положительными, если значения абсолютной погрешность измерений силы постоянного тока (разность показаний мультиметра и калибратора) находятся в пределах, рассчитанных по формуле (1) в соответствии с табл. 5.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерения силы переменного тока определить с помощью метода прямых измерений.

Подготовить калибратор 114-7 к работе в режиме источника силы переменного тока.

Соединить клеммы калибратора «LO. I» и «НЕ 1» с клеммами мультиметра «1.0» группы «INPUT» и «100 mA» (или «10 А» для токов более 100 mA) аналогично рис. 1.

I (еревести мультиметр в режим измерения силы переменного тока нажатием кн. «АС1».

Перевести мультиметр в режим ручного выбора поддиапазона нажатием кн. «RANGE» и установить требуемый поддиапазон измерения нажатием кн. «Т» или «Ф» в соответствии с таблицей 6.1 для модели Fluke 8845А или в соответствии с таблицей 6.2 для модели Fluke 8846А.

Перевести мультиметр в режим измерения токов до 100 mA нажатием кн. «Fl» (mA) или в режим измерения токов более 100 mA нажатием кн. «Е2» (ЮЛ).

С помощью калибратора установить на экране мультиметра показания, приведенные в таблице 6.1 или 6.2.

Таблица 6.1

'Таблица 6.2

Результаты поверки считаются положительными, если значения абсолютной погрешности измерений силы постоянного тока (разность показаний мульт иметра и калибратора) находятся в пределах, рассчитанных по формуле (1) в соответствии с табл. 6.1 или 6.2.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерения сопротивления постоянному току определить с помощью метода прямых измерений.

На номиналах 1 Ом, 1 МОм, 10 МОм, 100 МОм, I ГОм используются катушки сопротивления РЗОЗО. 1’4012, Р4023, Р4033. Р4030-М1 соответственно.

На номиналах 10 Ом. 100 Ом. 1 кОм, 10 кОм. 100 кОм используется калибратор Н4-7.

Соединить соответствующие клеммы катушки сопротивления (или калибратора 114-7 в режиме воспроизведения сопротивлений постоянному току) с клеммами мультиметра «ГО» и «III» группы «INPUT» и клеммами «1.О» и «Н1» группы «SENSE» по 4-х проводной схеме подключения в соответствии с рис. 2 для сопротивлений до 100 кОм включительно.

Для сопротивлений более 100 кОм измерения проводятся по 2-х проводной схеме подключения в соответствии с рис. 3, при этом используются только клеммы мультиметра «LO» и «Н1» группы «INPUT».

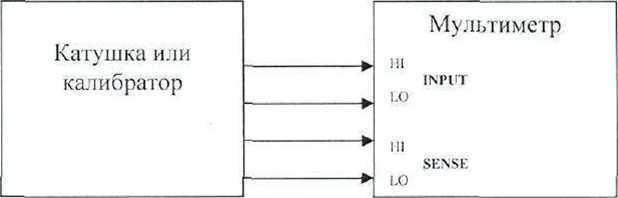

Рис.2. Структурная схема соединения приборов.

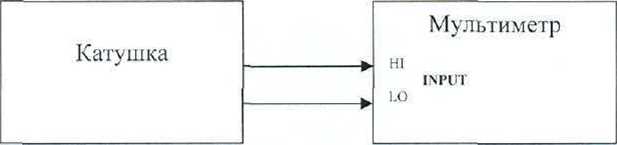

Рис.З. Структурная схема соединения приборов.

Перевести мультиметр в режим измерения сопро тивлений нажатием кн. «Q».

Перевести мультиметр в режим измерения ио 4-х проводной схеме нажатием кн. «Р2» (4WIRE) или в режим измерения по 2-х проводной схеме нажатием кн. «Г1» (2W).

Перевести мультиметр в режим ручного выбора поддиапазона нажатием кн. «RANGE» и установить требуемый поддиапазон измерения нажатием кн. «Т» или «Ф» в соответствии с таблицей 7.1 для модели Fluke 8845А или в соответствии с таблицей 7.2 для модели Fluke 8846А.

С помощью калибратора (или катушек сопротивления) установить номинальные значения, приведенные в таблице 7.1 или 7.2.

Таблица 7.1

Таблица 7.2

Результаты поверки считаются положительными, если значения абсолютной погрешности измерений сопротивления постоянному току (разность показаний мультиметра и калибратора (или действительных значений катушек)) находятся в пределах, рассчитанных по формуле (1) в соответствии с табл. 7.1 или 7.2.

В противном случае мультиметр дальнейшей поверке нс подвергается, бракуется и направляется в ремонт.

Погрешность измерений электрической емкости определить с помощью метода прямых измерений.

Соединить клеммы магазина электрической емкости с клеммами мультиметра «LO» и «I II» группы «INPUT» в соответствии с рис. 1.

Перевести мультиметр в режим измерения электрической емкости нажатием кн. «-| (-».

Перевести мультиметр в режим ручного выбора поддиапазона нажатием кн. «RANGE» и установить требуемый поддиапазон измерения нажатием кн. «Т» или «■!•» в соответствии с таблицей 8.

С помощью магазина емкое hi ус тановить значения, приведенные в таблице 8. с учетом его начальной емкости.

Таблица 8

Результаты поверки счи таются положительными, если значения абсолютной погрешности измерений электрической емкости (разность показаний мультиметра и магазина электрической емкости) находятся в пределах, рассчитанных по формуле (1) в соответствии с табл. 8.

В противном случае мультиметр дальнейшей поверке не подвер гае гея, бракуется и направляется в ремон т.

Погрешность измерений частоты напряжения переменного тока определить с помощью метода прямых измерений.

Соединить клеммы генератора с клеммами мультиметра «1.0» и «Н1» группы «INPUT» в cooi ветствии с рис. 1.

Перевести мультиметр в режим измерения частоты нажатием кн. «FREQ».

С помощью генератора установить значения частоты (амплитудой не менее 100 мВ), приведенные в таблице 9.1 для модели Fluke 8845А или в таблице 9.2 для модели Fluke 8846А.

Таблица 9.1

Таблица 9.2

Результаты поверки считаются положительными, если значения абсолютной погрешности измерений частоты (разность показаний мультиметра и генератора) находятся в пределах, рассчитанных по формуле:

А-±А-Х„/100,            (2)

где X., - показание мультиметра. А - % от показаний в соответствии с табл. 9.1 или 9.2. В противном случае мультиметр дальнейшей поверке нс подвергается, бракуется и направляется в ремон т.

Погрешность измерений температуры определить посредством метода прямых измерений сопротивлений пос тоянному току, соответствующих определенным значениям температур.

Соединить клеммы магазина сопротивлений с клеммами мультиметра «1.0» и «Н1» группы «INPUT» и клеммами «ТО» и «I II» группы «SENSE» по 4-х проводной схеме подключения в соответствии с рис. 4.

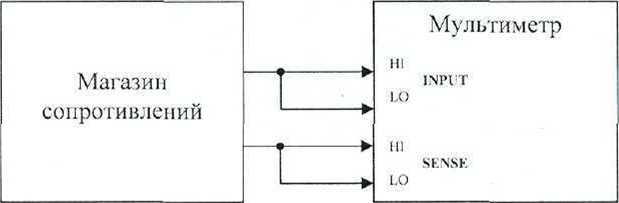

Рис.4. С труктурная схема соединения приборов.

Перевести мультиметр в режим измерения температуры нажатием кн, «ТЕМР».

Перевести мультиметр в режим измерения по 4-х проводной схеме нажатием кн. «Е1» (4WIRE),

Устанавливая сопротивления постоянному току, приведенные в -таблице 10 (с учетом начального сопротивления магазина), провести измерения соответствующих им значений температур, индицируемых мультиметром.

Таблица 10

Результаты поверки считаются положительными, если значения абсолютной погрешности измерений температуры (разность индицируемых и заданных температур) находятся в пределах, приведенных в табл. 10.

В противном случае мультиметр бракуется и направляется в ремонт.

Результаты поверки оформляются в соответствии с ПР 50.2.006-94 «Порядок проведения поверки средств измерений».

Результаты измерений и расчетов ведутся в протоколах.

При положительных результатах поверки па мультиметр выдается свидетельство установленного об раз ца.

При отрицательных результатах поверки мультиметр бракуется и направляется в ремонт.

На забракованный мультиметр выдается извещение о непригодности с указанием причин забракования.
