Методика поверки «Комплекс измерительный количества природного газа компании «Эксон Нефтегаз Лимитед»» (ΜΠ 2550-0271-2015)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

И.о. директора

Д.И.Менделеева»

09 сентября 2019 г.

Государственная система обеспечения единства измерений Комплекс измерительный количества природного газа компании «Эксон Нефтегаз Лимитед»

МП 2550-0271-2015

с изменением № 1

Зам. руководителя отдела

ФГУП «ВНИИМ

им. Д.И.Менделеева»

Г издатуллина

Санкт-Петербург

2019

Содержание

• 1 Область применения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности и требования к квалификации поверителя

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение метрологических характеристик комплекса

• 8 Оформление результатов поверки

• 9 Приложение 1

Настоящая методика распространяется на комплекс измерительный количества природного газа компании «Эксон Нефтегаз Лимитед» (далее - комплекс), применяемый для измерений объема и расхода природного газа и устанавливает методику ее первичной и периодической поверок. Поверку комплекса проводят поэлементным методом, в том числе по результатам поверки СИ, входящих в состав комплекса.

Интервал между’ поверками - два года.

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1- Операции поверки

• 3.1    При поверке комплекса применяют эталонное оборудование в соответствии с методиками поверки средств измерений, входящих в состав комплекса.

• 3.2   Средства поверки должны иметь действующие свидетельства о поверке или знаки поверки.Требования безопасности и требования к квалификации поверителя

• 4.1 При проведении поверки соблюдают требования, регламентируемые следующими действующими правилами и нормативными документами:

- в области охраны труда - Федеральным законом «Трудовой кодекс Российской Федерации» №197 от 30.12.2001;

(Измененная редакция, Изм. №1).

- в области промышленной безопасности - Федеральным законом «О промышленной безопасности опасных производственных объектов» № 116-ФЗ от 21 июля 1997 г., Приказ 27.12.2012 г. №784 Руководство по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов», Приказ 27.12.2012 г. №784 Руководство по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» и другими действующими отраслевыми нормативными документами;

(Измененная редакция, Изм. №1).

• - в области пожарной безопасности - Правила противопожарного режима в Российской Федерации №390 от 25.04.2012 (с изменениями на 07.03.2019);

(Измененная редакция, Изм, №1).

• - в области соблюдения правильной и безопасной эксплуатации электроустановок - Правила по охране труда при эксплуатации электроустановок (ПОТЭУ) Приказ Министерства труда и социальной защиты Российской Федерации от 24.07.2013 №328;

(Измененная редакция, Изм. №1).

• - в области охраны окружающей среды - Федеральным законом «Об охране окружающей среды» № 7-ФЗ от 10.01.2002 г. и другими законодательными актами, действующими на территории РФ.

• 4.2 Монтаж электрических соединений производят в строгом соответствии с требованиями «Правил технической эксплуатации электроустановок» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

• 4.3 Доступ ко всем средствам измерений и вспомогательному оборудованию должен быть свободным.

• 4.4 К поверке допускают лиц, изучивших инструкцию по эксплуатации на поверяемую систему, имеющих квалификационную группу по технике безопасности не ниже III в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедших инструктаж по технике безопасности и изучивших настоящую методику.

При проведении поверки комплекса соблюдают следующие условия:

• - температура окружающего воздуха, °C                         от 5 до 35

• - относительная влажность воздуха, %, не более                         75

При проведении поверки СИ, входящих в состав комплекса, соблюдают условия, указанные в соответствующих методиках поверки этих СИ.

• 6.1 Перед проведением поверки комплекса проверяют комплектность технической документации.

• 6.2 Проверяют правильность монтажа СИ, входящих в состав комплекса, и заземления.

• 6.3 При проведении поверки СИ, входящих в состав комплекса, выполняют подготовку к поверке в соответствии с НД на поверку этих СИ.

• 7 Проведение поверки

При внешнем осмотре устанавливают:

• - соответствие комплектности комплекса технической документации;

• - отсутствие механических повреждений и дефектов, влияющих на работоспособность комплекса;

• - читаемость и соответствие требованиям эксплуатационной документации надписей и обозначений;

• - на элементах и компонентах комплекса не должно быть следов протечек нефтепродуктов;

• - наличие свидетельств о поверке, знаков поверки (клейм и пломб) на СИ, входящих в состав комплекса, если СИ уже поверены.

• 7.2.1 Опробование СИ, входящих в состав комплекса проводят в соответствии с НД на поверку этих СИ.

• 7.2.2 Идентификация программного обеспечения

  • 7.2.2.1 Идентификация программного обеспечения контроллеров OMNI 6000

Для идентификации программного обеспечения (ПО) контроллеров OMNI 6000 необходимо подключить персональный компьютер к измерительно-вычислительным контроллерам OMNI 6000 и через программу OMNICOM вызвать на экран монитора конфигурационный отчет. Для проверки контрольной суммы метрологически значимой части ПО провести сравнение версии ПО и контрольной суммы со значениями, которые должны соответствовать указанным в таблице 2.

Таблица 2

• 7.2.2.2 Идентификация программного обеспечения хроматографа газового промышленного модели 500 (per. номер 13615-02).

(Измененная редакция, Изм. №1).

Метрологически значимой частью ПО «Emerson» являются номера версий (идентификационные номера) основной операционной системы (BOS Revision) и файла применения (Application Revision)

Для идентификации программного обеспечения (ПО) хроматографа газового промышленного модели 500 (per. номер 13615-02) необходимо провести сравнение версии ПО и контрольной суммы со значениями, которые должны соответствовать указанным в таблице 3.

Таблица 3

Определение соответствия программного обеспечения (ПО «Emerson») следует проводить по номерам версий. Для визуализации номеров версий программного обеспечения осуществляется визуализация конфигурационного файла хроматографа config.txt с помощью программного обеспечения MON 2000 путём сохранения файла командой FileVPC Config Report\

Пример конфигурационного файла приводится ниже:

System Report from 2350ISO1 Botasyno GC

13.10.2015 14:36:17

Description

Определение номеров версий программного обеспечения осуществляется по тексту раздела

Description конфигурационного файла, строки:

Application Revision                196

BOS Revision_________________________246

Определение контрольной суммы основной операционной системы (CRC - коды).

http://hashtab.rU/files/HashTab_v5.2.0.14_Setup.zip

- Остановить хроматограф (команда Halt) и после остановки выгрузить файл операционной системы BOS на компьютер через команду Upload BOS

jj MQN2000           :•.. .

i File Application Reports Logs Data Collection Chromatogram Control View Help

Connect...

Disconnect

Download...

Upgrade Flash...

PC Config Report...

Offline Edit

GC Directory...

Users...

Change Administrator Password...

Modbus Test

Program Settings...

Print Setuo...

File Selection...

Upload Application...

Upload BOS...

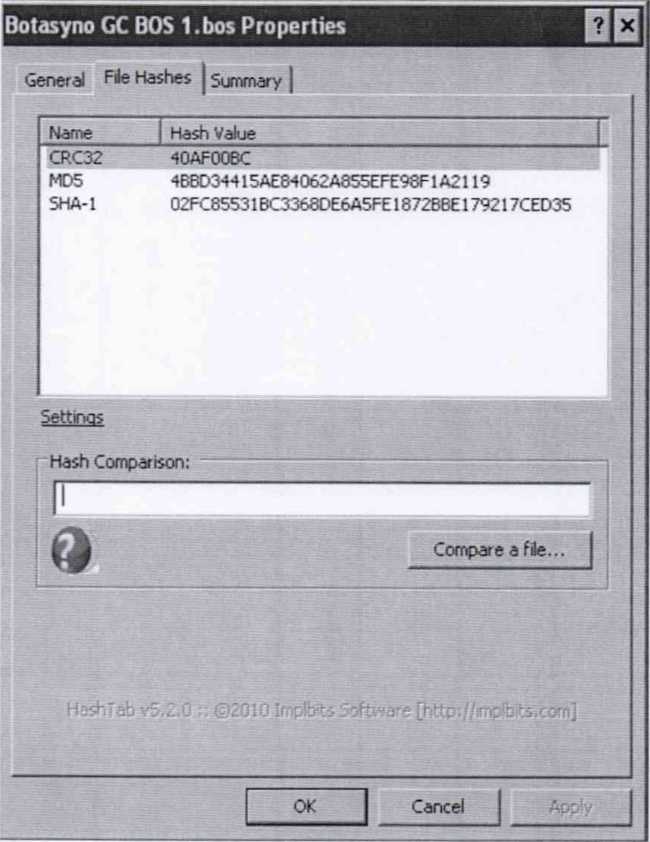

- На загруженном файле BOS нажать правую кнопку и перейти в закладку «хеш-суммы файлов» на поле CRC32 должна быть величина «40AF00BC», нужно это подтвердить. Пример скана изображения приведен ниже:

Считают, что хроматограф выдержал поверку по п. 7.2.2.2, если в конфигурационном отчете номер основной операционной системы равен 246 и номер версии файла применения 196, и значение контрольной суммы равно 40AF00BC.

• 7.3.1 Определение метрологических характеристик комплекса определяют по результатам поверки СИ, входящих в состав комплекса. Поверку СИ, входящих в состав комплекса проводят в соответствии с НД, приведенными в таблице 4. Интервал между поверками СИ, применяемых в системе - в соответствии с их свидетельствами об утверждении типа.

Таблица 4 - СИ, входящие в состав комплекса и НД на методики их поверки

• 7.3.2 Результаты поверки комплекса считают положительными при условии выполнения п.п. 7.1, 7.2, 7.3.1.

В случае положительных результатов поверки метрологические характеристики комплекса имеют следующие значения:

Таблица 5

• 7.3.3 В случае отрицательных результатов поверки хотя бы одного из СИ, входящих в состав комплекса, поверку комплекса прекращают и признают комплекс непригодным к эксплуатации.

• 8.1 При положительных результатах поверки комплекса наносят знак поверки на свидетельство о поверке.

• 8.2 Составляют протокол поверки комплекса по форме, приведенной в Приложении 1.

• 8.3 При отрицательных результатах поверки комплекс к эксплуатации не допускают и выдают извещение о непригодности с указанием причин, согласно действующих правил.

(рекомендуемое)

Протокол поверки

№_______ог__________ комплекса измерительного количества природного газа компании «Эксон Нефтегаз Ли митед»

от_________20____г.

Место проведения поверки: Российская Федерация, Сахалинская область, газопередающий терминал Ботасино компании «Эксон Нефтегаз Лимитед».

Методика поверки: МП 2550-0271-2015 "ГСИ. Комплекс измерительный количества природного газа компании «Эксон Нефтегаз Лимитед" с изменением №1.

(Измененная редакция, Изм. №1).

Результаты проверки соблюдения требований ГОСТ 8.586.2-2005 и ГОСТ 8.586.5-2005

(') Примечание: соответствует требованиям ГОСТ 8.586.5-2005 с учетом Акта исследований конструкции измерительного трубопровода ООО Центр метрологии "СТП".

Результаты поверки:

Комплекс измерительный количества природного газа компании «Эксон Нефтегаз Лимитед» Заводской № 04410-08 соответствует требованиям действующей нормативной документации. Средства измерений, входящие в состав комплекса, поверены. Результаты поверки комплекса измерительного количества газа положительные.

Приложения:

1. Копии свидетельств о поверке средств измерений;

Поверитель                           ФИО /_______________I

Дата "______"___________20___г.
