Методика поверки «ГСОЕИ. Расходомеры акустические многолучевые Волга МЛ» (МП 2550-0361-2019)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

УТВЕРЖДАЮ

И.о. директора

ФГУП «ВНИИМ

А.Н. Пронин

«06» декабря 2019 г.

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

МП 2550-0361-2019

Руководитель отдела

скорости и расхода воздушного и водного потоков ФГУП

«ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург 2019 г.

Настоящая методика поверки распространяется на расходомеры акустические многолучевые Волга МЛ, (далее - расходомеры), предназначенные для измерения объемного расхода жидкости в водоводах с напорным, безнапорным и комбинированным (напорнобезнапорным) режимами течения и любой формой поперечного сечения,и устанавливает методику их первичной и периодическойповерки.

• 1.1 Операции при проведении поверки приведены в таблице 1.

Таблица! - Операции поверки

• 1.2 Первичную поверку проводят после выпуска из производства, после ремонта или замены одного из узлов.

• 1.3 Периодическую поверку проводят по истечении межповерочного интервала.

• 1.4 При отрицательных результатах одной из операций поверка прекращается.

• 2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

• - рабочий эталон 1-го разряда части 1 в соответствии с приказом Госстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не меньше диапазона поверяемого расходомера, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера);

• - установка уровнемерная УРГ-6000, (per. № в ФИФ 29565-05);

• - рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98;

• - термогигрометр ИВА-6Н-Д, (per. № в ФИФ 46434-11).

• 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

Примечания:

• - допускается применять другие эталонные СИ, обеспечивающие необходимый запас по погрешности.

• 3.1 При поверке необходимо соблюдать требования:

• - правил пожарной безопасности;

-«Правил технической эксплуатации электроустановок потребителей» (утверждены приказом № 6 Минэнерго России от 13.01.03 г.);

-ПОТ Р М-016-2001, РД 153-34.0-03.150-00 (с изм. 2003) «Межотраслевые правила по охране труда (правилами безопасности) при эксплуатации электроустановок»;

• - «Правил устройства электроустановок (ПУЭ) потребителей» (6-е изд., 7-е изд.);

• - правил безопасности при эксплуатации средств поверки, приведенных в эксплуатационной документации;

• 3.2 К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ.

• 3.3 Управление оборудованием и средствами поверки производят лица, прошедшие обучение и проверку знаний требований безопасности и допущенные к обслуживанию технологического оборудования и средств поверки.

При пользовании настоящей методикой следует в установленном порядке проверить действие перечисленных нормативных документов, в Разделе 3. Если нормативный документ заменен или частично изменен, то следует руководствоваться положениями заменяющего или частично заменяющего документа. Если нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку».

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                     от 15 до 30

• - относительная влажность, %                              от 30 до 90

• - атмосферное давление, кПа                               от 84 до 106

Перед проведением поверки выполняют следующие подготовительные работы:

Подготавливают поверочную установку к работе.

Проверяют герметичность поверочной установки.

Производят монтаж установленного на трубопроводе поверочной установки поверяемого расходомера, согласно эксплуатационной документации на расходомер. При отсутствии в составе эталонной установки рабочего участка с возможностью монтажа первичных акустических преобразователей из комплекта поверяемого расходомера необходимо использовать измерительную вставку имеющегося типоразмера, и акустические преобразователи аналогичного типа, при условии удовлетворительных результатов опробования с комплектом первичных акустических преобразователей из комплекта поверяемого расходомера

Проверяют правильность монтажа поверяемого расходомера в соответствии с требованиями эксплуатационной документации.

• 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие расходомеров следующим требованиям:

• - комплектность должна соответствовать эксплуатационной документации на данную модель расходомеров;

• - изделия, входящие в состав расходомера, не должны иметь механических повреждений;

• - органы управления (переключатели, кнопки, тумблеры) должны перемещаться без заеданий.

• 5.2 Подтверждение соответствия программного обеспечения (ПО)

Идентификация ПО вычислительного терминала и ПО трансивера осуществляется по номеру версии. Для отображения номеров версий необходимо войти в меню системных настроек расходомера «Пуск»-«Систе.ма».

Таблица 2 - Идентификационные данные программного обеспечения

Примечания:

1 Обозначение «х» в записи номера версии заменяет элементы, отвечающие за метрологически незначимую часть ПО и может принимать значения 0-9.

• 5.3 Опробование

  • 5.3.1 При опробовании расходомеров устанавливается их работоспособность в соответствии с эксплуатационной документацией на него.

  • 5.3.2 Произведите подготовку расходомера к работе в соответствии с эксплуатационной документацией расходомерной установки. Установите в меню расходомера параметры измерительного участка и датчиков, единицы измерения.

Установите первичные акустические преобразователи на измерительный участок расходомерной установки в соответствии с технической документацией производителя расходомера.

• 5.3.3 Допускается проведение опробования на месте эксплуатации расходомера, при этом работоспособность определяется проверкой архивных данных за предшествующий интервал времени.

• 5.4 Определение метрологических характеристик

  • 5.4.1 Определение погрешности при измерении уровня жидкости

Проверку диапазона измерений уровня потока жидкости и определение погрешности измерений погружным ультразвуковым датчиком уровня проводят измерением расстояния до имитатора границы раздела сред жидкости с помощью рулетки измерительной металлической 2-го класса точности по ГОСТ 7502-98 (далее - рулетки) следующим образом.

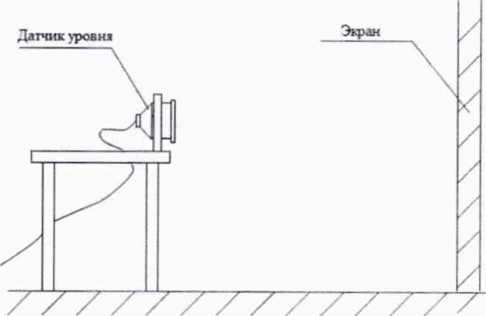

Первичный акустический преобразователь измерения расстояния до границы раздела сред (глубины и положения дна или твердых наносов) устанавливают в заполненном водой участке, как показано на рисунке 1, в качестве имитатора контролируемой среды используют поверхность передвижного экрана. Расстояние до экрана должно быть не меньше слепой зоны испытуемого первичного акустического преобразователя в соответствии с технической документацией производителя.

Рисунок 1 - Схема установки датчика уровня

Определение погрешности измерений уровня проводят не менее чем в пяти равномерно расположенных точках диапазона измерений. При этом первая точка соответствует нижнему пределу диапазона измерений, а последняя — верхнему пределу диапазона измерений.

В каждой проверяемой точке определяют расстояние от датчика до экрана с помощью рулетки и снимают показания расходомера по каналу уровня.

Вычисляют погрешности измерений уровня в каждой поверяемой точке диапазона измерений по формуле 1:

где:

h_p. - показания уровня поверяемого расходомера, мм,

h₃. - показания рулетки, мм,

Нв - верхний предел измерений уровня, мм.

Погрешность при измерении уровня не должна превышать нижеуказанных значений:

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении А.

• 5.4.2 Определение относительной погрешности при измерении объема жидкости.

В соответствии с Руководством по эксплуатации эталонной установки, задают 5 значений расхода, равномерно распределенных между Q_mj_n и Q_max (соответствует верхнему и нижнему пределам рабочего диапазона скорости). При невозможности проведения поверки при расходе Qmax допускается проведение поверки при расходе не менее 0,3 Q_max

Допускается проводить определение относительной погрешности либо при измерении объемного расхода, либо при измерении объема жидкости (на усмотрение поверителя, в зависимости от возможностей применяемой эталонной установки).

Значение относительной погрешности измерений объема и объемного расхода определяют по формулам:

V -V

8. = -+---^100 %,

‘ V

где V; и V₃j- значения объема жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, м³.

Значение относительной погрешности при измерении объемного расхода жидкости определяют по формуле:

е ₌ Q, Q,, _{10() о/о                                           (3)}

Q,.

где Qi и Q_3I- значения объемного расхода жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, м³/ч.

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объемного расхода или объема жидкости в каждой поверочной точке не превышают следующих значений:_____________________________________________

Пределы допускаемой относительной погрешности измерения объема при напорном течении 8_Н, %

• - при измерении по диаметру

  ±1,00 +0,20/v ±0,40 +0,20/v ±0,32+0,20/v ±0,25+0,20/v где v -значение скорости потока жидкости, м/с

• - при измерении по двум хордам

• - при измерении по трем хордам

• - при измерении по четырем и более хордам

Примечание: в зависимости от применяемой измерительной вставки, допускается поочередное подключение пар первичных акустических преобразователей, и проливка с меньшим числом акустических лучей.

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении А.

• 6.1 Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

6.2. Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца или записью в паспорте (раздел «Свидетельство о поверке»), заверенной поверителем и удостоверенной оттиском клейма.

• 6.3 При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

ПРОТОКОЛ (рекомендованная форма)

Расходомер акустический многолучевой Волга МЛ

исполнения__

Зав. номер__________

Принадлежит___________________

Методика поверки МП 2550-0361-2019 утверждена ФГУП «ВНИИМ им. Д.И.

Менделеева» «06» декабря 2019 г.

Условия поверки:

• - температура окружающего воздуха, °C _______

• - относительная влажность, %            _______

• - атмосферное давление, кПа             _______

Средства поверки:_____________________________________

Номер версии встроенного ПО____________

ПО (соответствует/не соответствует)

ление относительной

Расходомер

зав. номер

к эксплуатации годен (негоден)

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)

7
