Методика поверки «ГСОЕИ. Счетчики воды электронные WFKE, WFWE» (МП 208-036-2019)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП ВНИИМС)

УТВЕРЖДАЮ

Заместитель директора по производственной 'ни ФГУП «ВНИИМС»

Государственная система обеспечения единства измерений

Счетчики воды электронные WFKE, WFWE Методика поверки

МП 208-036-2019

Москва

2019

Настоящая методика поверки распространяется на счетчики воды электронные WFKE, WFWE (далее - счётчики), изготовленные ООО «Научно-производственное предприятие «ИТЭЛМА Билдинг Системе», и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками 6 лет.

• 1.1 При проведении поверки должны выполняться операции поверки, указанные таблице 1.

Таблица 1 - Операции поверки

• 2.1 При поведении первичной поверки (при выпуске из производства и после ремонта) и периодической поверке (с демонтажем) применяют следующие средства поверки:

• - Установка поверочная 3 разряда согласно ГПС по приказу Госстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 0,01 до 5,0 м³/ч, пределы допускаемой относительной погрешности измерений ±0,6 %;

• - Манометр показывающий, класс точности не ниже 1 по ГОСТ 2405-88;

• - Гидравлический пресс со статическим давлением до 2,0 МПа (20 кгс/см²).

• 2.2 При проведении поверки на месте эксплуатации (без демонтажа) применяют средства поверки согласно раздела 2 «Методика поверки «Рг» МИ 1592-2015.

• 2.3 Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 2.4 Допускается применение других аналогичных средств поверки, не приведенных в п. 2.1 и 2.2, но обеспечивающих определение метрологических характеристик счетчиков с погрешностью не превышающей погрешности при использовании вышеперечисленных средств измерений.

• 3.1 При проведении поверки соблюдают требования безопасности, определяемые:

• - правилами безопасности труда, действующими на поверочную установку, на которой проводится поверка;

• - правилами безопасности при эксплуатации используемых средств поверки, приведенными в их эксплуатационной документации;

• - правилами пожарной безопасности, действующих на предприятии.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• •  Температура воды - от +5 до +90 °C.

• •  Температура окружающего воздуха - от +5 до +50 °C.

• •  Относительная влажность - от 30 до 80 %.

• •  Атмосферное давление - от 84 до 106,7 кПа.

• •  Отсутствие вибрации тряски и ударов, влияющих на работу счётчиков и эталонных средств измерений.

• 4.2 Изменение температуры воды в течение поверки не должно превышать 5 °C. Температуру воды измеряют в начале и в конце поверки непосредственно в эталонной мере вместимости или за счётчиком.

• 4.3 Счётчики должны быть установлены на поверочной установке по одному или последовательно по несколько штук. Число счётчиков в группе должно обеспечить возможность их поверки при наибольшем расходе. Счётчики должны иметь одинаковый номинальный диаметр. Счётчики следует присоединять к трубопроводу поверочной установки через переходные или промежуточные патрубки, длина которых должна быть не менее 10 DN, где DN - номинальный диаметр счётчика.

• 4.4 Стрелка на корпусе счётчика должна совпадать с направлением потока воды.

• 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - подготавливают к работе поверочную установку и средства измерения согласно их руководствам (инструкциям) по монтажу и эксплуатации;

• - устанавливают счётчик или группу счётчиков на поверочной установке;

• - проверяют герметичность соединений счётчиков с трубопроводами и между собой; проверку производят давлением воды в системе при открытом запорном устройстве перед счётчиком и закрытом после него;

• - пропускают воду через счётчики при максимальном поверочном расходе для полного удаления воздуха из системы.

• 6.1 Внешний осмотр.

При внешнем осмотре счётчиков должно быть установлено:

• - соответствие комплектности требованиям эксплуатационной документации на счётчик;

• - отсутствие механических повреждений, влияющих на работоспособность счётчика;

• - отсутствие дефектов, препятствующих чтению надписей, маркировки и на показывающем устройстве счётчика.

Результаты внешнего осмотра считают положительными, если выполняются вышеперечисленные условия.

• 6.2 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения проводят путем считывания номера версии (идентификационного номера) ПО с LCD индикатора счетчика.

Идентификационный номер ПО на LCD индикаторе счетчика выводится следующим образом: при поднесении магнита к верхней части электронного счетного преобразователя и ожидании в течении 30 секунд включается режим «Последовательная индикация номера версии ПО, цифрового идентификатора ПО и серийного номера счетчика»

Результат поверки считается положительным, если номер версии (идентификационный номер) ПО: 0208

• 6.3 Проверка герметичности.

Герметичность счётчиков проверяют созданием гидравлическим прессом в рабочей полости счётчика давления 1,0 ±0,1 МПа и выдерживают счётчик под давлением в течение 15 минут.

Результаты поверки считают положительными, если в процессе проверки в местах соединений и корпусе счётчика не наблюдается отпотевания, каплевыделений или течи воды, а также отсутствует падение давления воды по контрольному манометру.

• 6.4 Определение метрологических характеристик.

  • 6.4.1 Определение относительной погрешности счётчиков при измерении объема.

    • 6.4.1.1 Относительную погрешность счётчиков при измерении объема определяют на трёх поверочных расходах (минимальном (q_min), переходном (q_t) и номинальном (q_n)). На каждом расходе необходимо выполнить одно измерение. Значения поверочных расходов для счётчиков приведены в таблице 3.

Значения минимального времени измерений на каждом поверочном расходе приведены в таблице 4.

Таблица 4 - Минимальное время измерений на каждом поверочном расходе

• 6.4.1.2 Относительную погрешность счётчиков при измерении объема определяют по результатам измерения одного и того же объёма воды, пропущенного через счётчик и эталонную поверочную установку.

Относительную погрешность счётчика при измерении объема в процентах, для каждого поверочного расхода определяют по формуле:

где:

V_c - объём воды, измеренный поверяемым счётчиком, м³; Г_э/Я - объём воды, измеренный эталонной установкой, м³.

• 6.4.1.3 Результаты поверки считают положительными, если относительная погрешность счётчика при измерении объема при минимальном расходе - не более ±5 % и не более ±2 % при переходном и номинальном расходах.

• 6.5 Периодическая поверка на месте эксплуатации без демонтажа счетчика.

  • 6.5.1 Поверку производят согласно разделу 2 «Методика поверки «Рг» документа МИ 1592-2015.

• 7.1 Результаты поверки оформляют протоколом произвольной формы.

• 7.2 При положительных результатах первичной или периодической поверки счетчика оформляют свидетельство о поверке в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке" или делают соответствующую запись в руководстве по эксплуатации в разделе «Поверка».

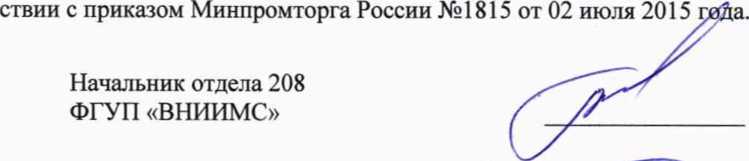

• 7.3 Счетчики, не прошедшие поверку, к выпуску и применению не допускаются, свидетель

  ство о поверке аннулируется и выписывается извещение о непригодности к применению в соответ-



  Ведущий инженер отдела 208

  ФГУП «ВНИИМС»

  Б.А. Иполитов

Д.П. Ломакин
