Федеральное государственное унитарное предприигие «Всероссийский научно-исследовательский институт .метрологии имени Д.И.

Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Директор

Методика поверки. ГСИ. Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с олоком WB), OLCT 10, OLCT 20, OLCT IR. OLCT 60/IR/XP1R, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XP1R, OLCT 200, СТХ 300/1R, iTrans2. ОЕИ Аналитика

августа 2017 г.

Д.И. Менделеева"

Гоголинский

Государственная система обеспечения единства измерений

Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB). OLCT 10, OLCT 20, OLCT IR. OLCT 60/1R/XPIR, OLCT 80/IR/XP1R,

OLCT 100/1S/HT/XP/XP1R, OLCT 200, СТХ 300/IR, iTrans2 Методика поверки МП-242-1809-2014

(с изменением № 1)

Заместитель руководителя научно-исследовательского отдела государственных эталонов в области физ -химических измерений ФГУП "ВН .И. Менделеева"

А.В. Колобова " 16"августа 2017 г.

Инженер

А.Л. Матвеев

тегории

Разоаботал

Санкт - Петербург

2017 г.

Настоящая методика поверки распространяется на датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2 (в дальнейшем - датчики), выпускаемые фирмой "OldhamSAS", Франция и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Настоящая методика поверки распространяется только на анализаторы, вводимые в эксплуатацию после приказа о внесении изменений в описание типа, влияющих на метрологические характеристики, и приказа о переоформлении свидетельства 54712 об утверждении типа¹).

(Измененная редакция, изм. № 1)

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Номер пункта методики поверки	Обязательность проведения при
Наименование операции	Номер пункта методики поверки	первичной поверке	периодической поверке
1 Внешний осмотр	6.1	да	да
2 Опробование	6.2	да	да
3 Подтверждение соответствия программного обеспечения	6.3	да	да
4 Определение метрологических характеристик	6.4
4.1 Определение основной погрешности	6.4.1	да	да
4.2 Определение вариации показаний	6.4.2	да	нет
4.3 Определение времени установления показаний	6.4.3	да	да

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пунк та методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики
6	Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55° С, цена деления 0,1 °C, погрешность ± 0,2 °C
	Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 ммрт.ст., погрешность ±0,8 ммрт.ст.
	Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С
	Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

При использовании настоящей методики поверки рекомендуется проверить даты соответствующих приказов на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет по адресу http://gost.ru.

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6.4

Рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ:

- исполнение ГГС-Р или ГГС-Кв комплекте со стандартными образцами состава газовых смесей по ТУ 6-16-2956-92 в баллонах под давлением;
- исполнение ГГС-Т или ГГС-Кв комплекте с источниками микропотока по ИБЯЛ. 418319.013 ТУ

Стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92 (характеристики приведены в Приложении А)

Парофазные источники газовых смесей (ПИГС) по ТУ 4215-001-20810646-99(характеристики приведены в Приложении А)

Рабочий эталон 1-го разряда комплекс ГГП-1, диапазон воспроизводимых довзрывоопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ±10 % до 5 %;

Рабочий эталон 2-го разряда, комплекс газодинамический ГДК-045 РЮАЖ.441372.045 РЭ, зав. № 01

Вольтметр универсальный цифровой В7-38, ХВ2.710.031 ТУ, диапазон измерений силы постоянного тока до 2 А

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением

Поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4*

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см¹, диаметр условного прохода 3 мм*

Редуктор баллонный кислородный одноступенчатый БКО-50-4*

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6^1,5 мм*

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм*

Примечания:

1) Все средства поверки, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением - действующие паспорта.
2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.¹

(Измененная редакция, изм. № 1)

3 Требования безопасности

3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

(Измененная редакция, изм. № 1)

3.5 К поверке допускаются лица, изучившие руководство по эксплуатации СИ, а также руководства по эксплуатации генератора озона ГС 7601, генератора газовых смесей ГГС, комплекса ГГП-1 установки УВТ-Ар и прошедшие необходимый инструктаж.
3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

4.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C 20 ± 5

относительная влажность окружающего воздуха, % от 30 до 80

атмосферное давление, кПа от 84,4 до 106,7

расход ГС, дм³/мин 0,5 ± 0,1

5 Подготовка к поверке

5.1 Выполнить мероприятия по обеспечению условий безопасности.
5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением, источников микропотока и ПИГС.
5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
5.4 Выдержать датчики при температуре поверки в течение не менее 2 ч.
5.5 Подготовить датчики, эталонные и вспомогательные средства к работе в соответствии с их технической документацией.

6 Проведение поверки

6.1 Внешний осмотр
- 6.1.1 При внешнем осмотре устанавливают соответствие датчиков следующим требованиям:

- соответствие комплектности (при первичной поверке) требованиям технической документацией фирмы-изготовителя;
- соответствие маркировки требованиям технической документации фирмы-изготовителя;
- датчики не должны иметь повреждений, влияющих на работоспособность.

6.1.2 Датчики считают выдержавшими внешний осмотр, если они соответствует указанным выше требованиям.

6.2 Опробование
- 6.2.1 При опробовании проводится проверка функционирования датчиков согласно эксплуатационной документации.
- 6.2.2 Результаты опробования считают положительными если датчики переходят в режим измерений и отсутствует сигнализация об отказах.
6.3 Подтверждение соответствия программного обеспечения
- 6.3.1 Датчики (за исключением моделей OLCT 60/80/200 и iTrans2) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением.
- 6.3.2 Подтверждение соответствия ПО датчиков моделей OLCT 60/80/200 и iTrans2 проводится путем проверки соответствия ПО датчиков тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях для целей утверждения типа.

6.3.2 Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО датчиков;
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа датчиков (приложение к Свидетельству об утверждении типа).

Программное обеспечение датчиков идентифицируется при включении путем вывода на дисплей номера версии.

6.4 Определение метрологических характеристик
- 6.4.1 Определение основной погрешности
  - 6.4.1.1 Определение основной погрешности датчиков при первичной поверке

Определение основной погрешности датчиков при первичной поверке проводить в следующем порядке:

Для всех датчиков, кроме датчиков для которых в средствах поверки указан комплекс ГГП-1, собрать схему поверки, приведенную на рисунке Б.1 Приложения Б.

Для датчиков для которых в средствах поверки указан комплекс ГГП-1, собрать схему поверки, приведенную на рисунке Б.2 Приложения Б.

1) Для всех датчиков, кроме датчиков для которых в средствах поверки указан комплекс ГГП-1, с помощью насадки подать на вход ГС (Приложение А, в соответствии с моделью датчика, определяемым компонентом и диапазоном измерений) в последовательности:

- №№ 1-2-3-4-3-2-1-4 (при поверке датчиков, для которых в Приложении А указаны 4 точки поверки),
- №№ 1-2-3-2-1-3 (при поверке датчиков, для которых в Приложении А указаны 3 точки поверки);

Время подачи ГС не менее утроенного Тод.

Подачу ГС на датчики для которых в средствах поверки указан комплекс ГГП-1 следует осуществлять в последовательности №№ 1-2-3-2-1 (Приложение А) в соответствии с требованиями руководства эксплуатации ГГП-1.

2) Зафиксировать установившиеся значения показаний датчика:

- цифровому дисплею датчика (при его наличии);
- по измерительному прибору, подключенному к аналоговому выходу датчика.

3) Результат измерений содержания определяемого компонента С,, объемная доля, % (млн'¹), или довзрывоопасная концентрация, % НКПР, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле

(1)

где - установившееся значение выходного токового сигнала при подаче Гой

ГС, мА;

С_в - значение содержания определяемого компонента, соответствующее

верхней границе диапазона показаний, объемная доля, % (млн’¹), или довзрывоопасная концентрация, % НКПР.

4) Значение основной абсолютной погрешности датчика А, объемная доля определяемого компонента, % (млн’¹), или довзрывоопасная концентрация, % НКПР для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

А = С,-С₍

(2)

где С, - показания датчика при подаче i-й ГС, объемная доля определяемого компонента, % (млн’¹), или довзрывоопасная концентрация, % НКПР;

С_д - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн’¹), или довзрывоопасная концентрация, % НКПР.

Значение основной относительной погрешности датчика <5, %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

С -С

(3)

8 = —--М00

С_д

Примечание - для датчиков с диапазоном измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР и от 0 до 100 % НКПР пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы довзрывоопасной концентрации определяемого компонента (% НКПР) по формуле:

(4)

где С^_о6д} - действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, %;

НКПР - значение нижнего концентрационного предела распространения пламени для определяемого компонента (по ГОСТ 30852.19-2002), % (об.д.).

5) Для датчиков для которых в средствах поверки указан комплекс ГГП-1 подать на вход эквивалентные ГС пропан - воздух / пропан - азот (таблицы А.9 или А. 10 Приложения А в соответствии с определяемым компонентом) в последовательности № 1 - 2 в течение не менее утроенного Тод;
6) Зафиксировать показания датчика в порядке, описанном в п. 2);
7) По значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе датчика по формуле (1);
8) Рассчитать значение коэффициента пересчёта на при подаче эквивалентных смесей пропан - воздух по формуле

(5)

где С^Эк,< - установившиеся показания поверяемого датчика при подаче ГС № 2, содержащей поверочный компонент (пропан), % НКПР;

С'₃~^ЭКв - действительное значение содержания поверочного компонента в ГС № 2, % НКПР;

С°"^р - установившиеся показания поверяемого измерительного канала при подаче ГС № 3 состава определяемый компонент (пары нефтепродукта - воздух, % НКПР;

С°₈^пр - действительное значение содержания определяемого компонента в ГС № 3, % НКПР.

Записать полученные значения коэффициентов пересчета в свидетельство о поверке. Результаты считают положительными, если:

- основная погрешность датчика во всех точках поверки не превышает пределов, указанных в Приложении Б;
- показания цифрового дисплея датчика (при его наличии), и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

6.4.1.2 Определение основной погрешности датчиков при периодической поверке

Определение основной погрешности датчиков при периодической поверке проводить в следующем порядке:

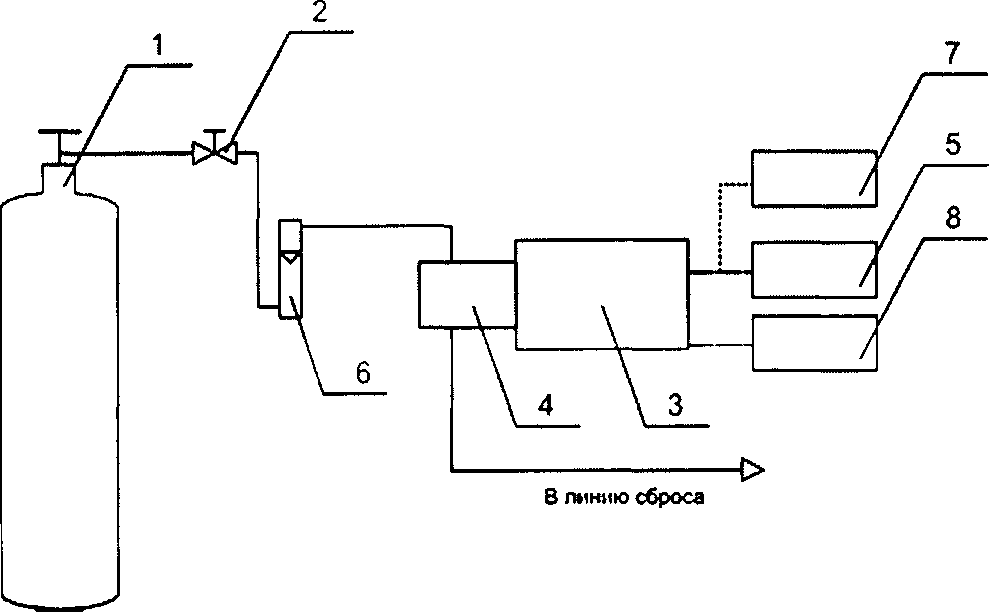

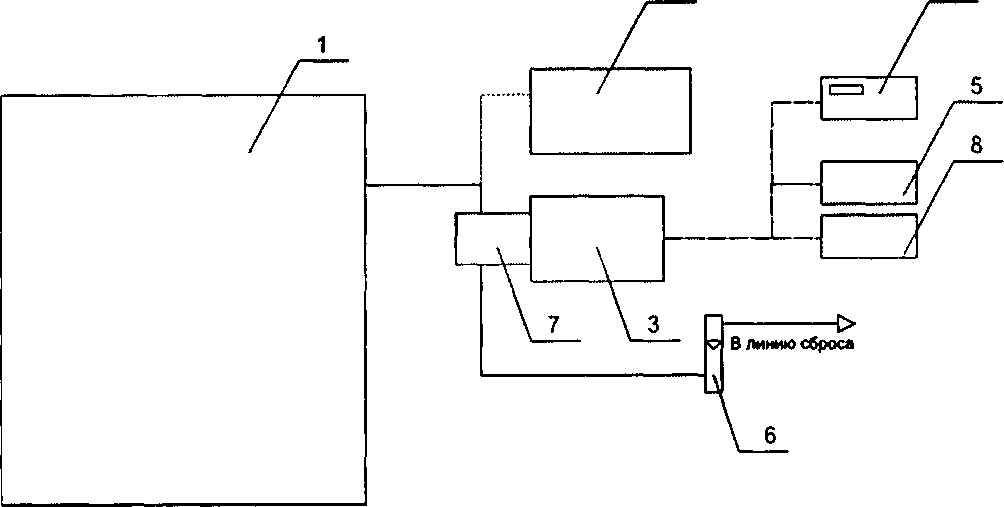

1) Собрать схему, приведенную на рисунке Б.1 Приложения Б;
2) С помощью насадки подать на вход датчика:

- для всех датчиков, кроме датчиков для которых в средствах поверки указан комплекс ГГП-1, ГС, указанные в таблицах А.1 - А.8 Приложения А в последовательности №№ 1 - 2 - 3 -1 -3.

-для датчиков для которых в средствах поверки указан комплекс ГГП-1 - ГС, указанные в таблице А. 9 Приложения А в последовательности №№ 1 - 2 - 1 - 2

3) Зафиксировать установившиеся показания датчиков при подаче каждой ГС:

- цифровому дисплею датчика (при его наличии);
- по измерительному прибору, подключенному к аналоговому выходу датчика.

4) По значению выходного токового сигнала рассчитать значение содержания определяемого компонента на входе датчика по формуле (1);
5) Рассчитать основную погрешность поверяемого датчика в каждой точке поверки по формулам (2) и (3), при этом для датчиков, поверяемых по поверочному компоненту (определяемый компонент - пары нефтепродуктов), С_д % НКПР, рассчитывать по формуле

к где ^жв - коэффициент пересчета для эквивалентной ГС пропан - воздух, рассчитанный по формуле (5) и указанный в свидетельстве о поверке;

С_сз„₈ - довзрывоопасная концентрация пропана в эквивалентной ГС, % НКПР.

Результаты считают положительными, если:

- основная погрешность датчика во всех точках поверки не превышает пределов, указанных в Приложении В;
- показания цифрового дисплея датчика (при его наличии), и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

6.4.2 Определение вариации показаний

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1.1 при подаче ГС № 2 (при поверке датчиков, для которых в Приложении А указаны 3 точки поверки) или ГС № 3 (при поверке датчиков, для которых в Приложении А указаны 4 точки поверки).

Вариацию показаний, ь»_д, в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(7)

где С₂^е, С2 - результат измерений довзрывоопасной концентрации определя

емого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'¹), или довзрывоопасная концентрация, % НКПР;

- пределы допускаемой основной абсолютной погрешности поверяемого датчика, объемная доля определяемого компонента, % (млн'¹), или довзрывоопасная концентрация, % НКПР.

Вариацию показаний в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

С_дА

•100,

(8)

где <5₀ - пределы допускаемой основной относительной погрешности поверяе

мого датчика, %.

Результат считают положительным, если вариация показаний датчика не превышает 0,5.

6.4.3 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1 в следующем порядке:

1) на вход датчика (соответственно определяемому компоненту и диапазону измерений) подают ГС, соответствующую концу диапазона измерений, фиксируют установившиеся показания датчика;

Примечание - Для датчиков для которых в средствах поверки указан комплекс ГГП-1 время установления показаний при первичной поверке определять при подаче определяемого компонента, при периодической поверке - при подаче поверочного компонента.

2) вычисляют значение, равное 0,9 установившихся показаний;
3) подают на вход датчика ГС № 1, дожидаются установления показаний;
4) подают на вход датчика ГС, соответствующую концу диапазона измерений, (предварительно продув ею газовую линию в течение не менее 3 мин при суммарной длине линии не более 2 м), включают секундомер и фиксируют время достижения значения, рассчитанного в п. 2).

Результаты определения времени установления показаний считают положительными, если время установления показаний не превышает значений, указанных в Приложении В.

7 Оформление результатов поверки

7.1 При проведении поверки оформляют протокол результатов (форма протокола поверки приведена в Приложении Г).
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если датчик по результатам поверки признан пригодным к применению, то на него или эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.
7.3 Если датчик по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

(Измененная редакция, изм. № 1)

Приложение А

(обязательное)

Технические характеристики ГС, необходимых для проведения поверки датчиков

Таблица А.1 - Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели OLC 10/100

Определяемый ком понент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др-)
Определяемый ком понент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др-)
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.Д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10257- 2013
Аммиак (NH3)	От 0 до 7,5 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Аммиак (NH3)	От 0 до 7,5 % (от 0 до 50 % НКПР)		3,7 % ± 5 % отн.	7,1 %± 5 % отн.	-	± 1,5 % отн.	ГСО 10327- 2013
Этан (С₂Н₆)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этан (С₂Н₆)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10244- 2013
Пропан (СзНв)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5 X4-2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	±1,5 % отн.	ГСО 10263- 2013
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63% об.д. ± 10 % отн.		±(- 1,667X4-2,667) % отн.	ГСО 10246- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		± (-1,667-Х +2,667) % отн.	ГСО 10365- 2013
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)		(0,250 ± 0,025) %	(0,475 ± 0,025)%	-	± (-8,9 Х+6,2) % отн.	ГСО 9766- 2011
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)		1,00 % об.д. ± 5 % отн.	1,90 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10325- 2013
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10386- 2013
Этилен (С2Н4)	От 0 до 1,15% (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От 0 до 1,15% (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10248- 2013
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10250- 2013
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 % ± 10 % отн.	0,55 %± 10 % отн.	-	± (-2,0-Х+2,7) % отн.	ГСО 10366- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10387- 2013
Октан (CsHis)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ± 0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(1,4 ±0,15) %			± 8 % отн.	ГГП-1
				(2,6 ±0,15) %	-	± 5 % отн.	ГГП-1
Толуол (С₆Н₅СНз)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Ацетон ((СНз)г СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Ацетон ((СНз)г СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %± 5% отн.		±1,5 % отн.	ГСО 10385-2013
Стирол (С₆Н₅СНСН₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Этилацетат (СдНвОг)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и дрО
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и дрО
Метилтретбутиловый эфир (С5Н12О)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1
1,3-бутадиен (СдНб),	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
1,3-бутадиен (СдНб),	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ±10% отн.	-	±(-1,667Х+2,667) % отн.	ГСО 10389- 2013
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2011; 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82. 3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС. 4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К; 5) ГГС-Р - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р; 6) В качестве газа разбавителя для генератора ГГ'С используется ПНГ - воздух марки Б по ТУ 6-21-5-82; 7) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1 ШДЕК.418313.500 ТУ, зав. № 01; 8) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013.

Таблица А.2 - Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели OLCT 10

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Метан (СН4)	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Метан (СН4)	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10257- 2013
Аммиак (NH3)	От 0 до 7,5 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Аммиак (NH3)	От 0 до 7,5 % (от 0 до 50 % НКПР)		3,7 % ± 5 % отн.	7,1 %±5% отн.	-	± 1,5 % отн.	ГСО 10327- 2013
Этан (СгНб)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этан (СгНб)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10244- 2013
Пропан (СзШ)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	±1,5 % отн.	ГСО 10263- 2013
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63% об.д. ± 10 % отн.		±(-1,667 Х ±2,667) % отн.	ГСО 10246- 2013
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		± (-1,667-Х ±2,667) % отн.	ГСО 10365- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)		(0,250 ± 0,025) %	(0,475 ± 0,025) %	-	± (-8,9Х+6,2) % отн.	ГСО 9766- 2011
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)		1,00 % об.д. ± 5 % отн.	1,90 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10325- 2013
Ацетилен (С2Н2)	От 0 до 1,15% (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Ацетилен (С2Н2)	От 0 до 1,15% (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10386- 2013
Этилен (С2Н4)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.		± 1,5 % отн.	ГСО 10248- 2013
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10250- 2013
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 % ± 10 % отн.	0,55 %± 10 % отн.	-	± (-2,0-Х+2,7) % отн.	ГСО 10366- 2013
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10387-2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Октан (CsHis)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ±0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух					ТУ 6-21-5-82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(1,4 ±0,15)%			± 8 % отн.	ГГП-1
				(2,6 ±0,15)%	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДРЭ
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДРЭ
Толуол (С₆Н₅СНз)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Ацетон ((СНз)г СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Ацетон ((СНз)г СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %±5% отн.		± 1,5 % отн.	ГСО 10385- 2013
Стирол (C₆H₅CHCH₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Этилацетат (СДКОг)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %		± 5 % отн.	ГГП-1
Метилтретбутиловый эфир ((С5Н12О)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
1,3-бутадиен (С4Н6),	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
1,3-бутадиен (С4Н6),	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ±10% отн.	0,63 % об.д. ±10% отн.	-	± (-1,667Х±2,667) % отн.	ГСО 10389- 2013
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Оксид углерода (СО)	от 0 до 300 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Оксид углерода (СО)	от 0 до 300 млн'¹		0,0045 % об.д.± Ю % отн.	0,015 % об.д.± 10 % отн.	0,027 % об.д.± 10 % отн.	±(-15,15-Х+4,01) % отн.	ГСО 10260- 2013
Оксид азота (NO)	от 0 до 100 млн'¹	Азот				-	ГОСТ 9293-74, О.Ч., сорт 1
			0,00077 % об.д- ± 30 % отн.			± (- 1111,1Х±5,11) % отн.	ГСО 10323- 2013
				0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн..	±(- 15,15 Х+4,015) % отн.	ГСО 10323- 2013
Диоксид азота (NO₂)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00023 ± 30 % отн.			± (- 1111,1 -Х+5,11) % отн.	ГСО 10331- 2013
				0,0015 ±20 % отн.	0,0025 ± 20 % отн.	± (- 15,15-Х±4,015) % отн.	ГСО 10331- 2013
Хладон R22 (CHCIF2)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(40 ± 6) млн'¹			± 7,5 % отн.	ГСО 9769- 2011
				(100± 14) млн'¹		± 6 % отн..	ГСО 9770- 2011

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др)
Хладон R134a (C₂H₂F₄)	от 0 до 2000 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,018 %± 10 % отн.	0,1 %± 10% отн.		±(-15,15-Х+4,01) % отн.	ГСО 10343- 2013
					0,19 % ± 5 % отн.	± (-2,5-Х+2,75) % отн.	ГСО 10343- 2013
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011; 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82. 3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС. 4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К; 5) ГГС-Р - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р; 6) В качестве газа разбавителя для генератора ГГС используется ПНГ - воздух марки Б по ТУ 6-21-5-82; 7) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1 ШДЕК.418313.500 ТУ, зав. № 01; 8) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013.

Таблица А.З - Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели

СТХ 300 IR

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Диоксид углерода (СО₂)	от 0 до 1%	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,5 % об.д. ± 10 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10241- 2013
				(0,9 ±0,1)%	-	±(-0,2Х+1,1)% отн.	ГСО 9741- 2011
Диоксид углерода (СОД	от 0 до 5 %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,45 % об.д. ± 10 % отн.			± (-2,5-Х±2,75) % отн.	ГСО 10241- 2013
				2,5 % об.д. ± 5 % отн.		± (- 0,046Х± 1,523)% отн.	ГСО 10241- 2013
					(4,5 ± 0,5) %	± 0,8 % отн.	ГСО 9742- 2011
	от 0 до 10 %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,45 % об.д. ± 10 % отн.			± (-2,5-Х±2,75) % отн.	ГСО 10241- 2013
				(5,0 ± 0,5) %	(9,5 ± 0,5) %	± 0,8 % отн.	ГСО 9742- 2011
	от 0 до 50 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 50 %		0,45 % об.д. ± 10 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10241- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
		ГС№ 1	ГС №2	ГС № 3	ГС №4
				25 % ± 5 % отн.	47,5 % ± 5 % отн.	± (-0.008-Х+0.76) % отн.	ГСО 10241- 2013
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011; 2) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

Таблица А.4 - Технические характеристики ГС для определения метрологических характеристик для оптических датчиков Oldham моделей OLCT IR, OLCT 60IR, OLCT 80IR, OLCT 60XPIR, OLCT 80XPIR и OLCT 100 XPIR

Определяемый ком понент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый ком понент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Метан (СНд)	От 0 до 4,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 4,4 % (от 0 до 100 % НКПР)		2,20 % ±0,25 %	4,15% ±0,25 %	-	±0,8 % отн.	ГСО 9750- 2011
	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10257- 2013
Этан (СгНб)	От 0 до 2,5 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 2,5 % (от 0 до 100 % НКПР)		1,25 % об.д. ± 10 % отн.	2,25 % об.д. ± 10 % отн.	-	± (-0,046Х ± 1,523) % отн.	ГСО 10243-2013
	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10244-2013
Пропан (СзШ)	От 0 до 1,7 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Пропан (СзШ)	От 0 до 1,7 % (от 0 до 100 % НКПР)		0,85 % ± 5 % отн.	1,6 % ± 5 % отн.	-	±1,5 % отн.	ГСО 10262- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Пропан (СзНв)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	± 1,5 % отн.	ГСО 10263- 2013
Бутан (С4Н10)	От 0 до 1,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 1,4 % (от 0 до 100 % НКПР)		0,7 % об.д. ± 5 % отн.	1,3 % об.д. ± 5 % отн.		± (-0,046Х + 1,523)% отн.	ГСО 10245- 2013
	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63% об.д. ± 10 % отн.		^± (- 1,667-Х+2,667) % отн.	ГСО 10246-2013
1,3-бутадиен (СЩб)	от 0 до 1,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	от 0 до 1,4 % (от 0 до 100 % НКПР)		0,7 % ± 5 % отн.	1,33 % ± 5 % отн.		±(-0,046X4-1,523) % отн.	ГСО 10388- 2013
	от 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
	от 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 %± 10 % отн.	0,64 % ± 5 % отн.		± (-1,667Х+2,667) % отн.	ГСО 10389- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Пентан (С5Н12)	От 0 до 1,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 1,4 % (от 0 до 100 % НКПР)		0,7 % ± 5 % отн.	1,3 % ± 5 % отн.		± 1,5 % отн.	ГСО 10378- 2013
	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		±(-1,667-Х +2,667) % отн.	ГСО 10365- 2013
Гексан (СбНи)	От 0 до 1,0 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Гексан (СбНи)	От 0 до 1,0 % (от 0 до 100 % НКПР)		0,5 % ± 5 % отн.	0,95 % ± 5 % отн.	-	± 2 % отн.	ГСО 9689- 2010
Ацетилен (С2Н2)	От 0 до 2,3 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 2,3 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	2,2 % об.д. ± 5 % отн.	-	±(-0,046Х+1,523) % отн.	ГСО 10379- 2013
	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10386- 2013
Этилен (С2Н4)	От 0 до 2,3 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Этилен (С2Н4)	От 0 до 2,3 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	2,2 % об.д. ± 5 % отн.	-	±(-0,046Х+1,523) % отн.	ГСО 10247- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др)
Этилен (С2Н4)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09% об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10248- 2013
Пропилен (СзНб)	От 0 до 2,0 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 2,0 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	1,9 % об.д. ± 5 % отн.	-	±(-0,046Х+1,523) % отн.	ГСО 10249- 2013
	От 0 до 1,0 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
	От 0 до 1,0 % (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10250- 2013
Бензол (СбНб)	От 0 до 1,2 % (от 0 до 100 % НКПР)	Азот				-	О.ч., сорт 2 по ГОСТ 9293-74
	От 0 до 1,2 % (от 0 до 100 % НКПР)		0,6 % ± 5 % отн.	1,1 %±5% отн.		± 1,5 % отн.	ГСО 10367- 2013
	От 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	От 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 % ± 10 % отн.	0,55 %± 10 % отн.	-	± (-2,0-Х+2,7) % отн.	ГСО 10366- 2013
Оксид этилена (С₂Н₄О)	От 0 до 2,6 % (от 0 до 100 % НКПР)	Азот				-	О.ч., сорт 2 по ГОСТ 9293-74
Оксид этилена (С₂Н₄О)	От 0 до 2,6 % (от 0 до 100 % НКПР)		1,3 % об.д. ± 5 % отн.	2,45 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10383- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДрЭ
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДрЭ
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10387- 2013
Октан (CeHie)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух					ТУ 6-21-5-82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ± 0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1

Определяемый ком понент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый ком понент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(1,4 ±0,15) %			± 8 % отн.	ГГП-1
				(2,6 ±0,15) %	-	± 5 % отн.	ГГП-1
Толуол (С6Н5СН3)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др)
Ацетон ((СНз)₂ СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Ацетон ((СНз)₂ СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %± 5% отн.		± 1,5 % отн.	ГСО 10385- 2013
Стирол (С₆Н₅СНСН₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Этилацетат (СдШОг)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %	-	± 5 % отн.	ГГП-1
Метилтретбутиловый эфир ((С5Н12О)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух					ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и _
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и _
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Диоксид углерода (СОД	от 0 до 5 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,45 % об.д. ± 10 % отн.			± (-2,5Х+2,75) % отн.	ГСО 10241-2013
				2,5 % об.д. ± 5 % отн.		±(-0,046Х+1,523) % отн.	ГСО 10241- 2013
					(4,5 ± 0,5) %	± 0,8 % отн.	ГСО 9742-2011

Определяемый ком понент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Определяемый ком понент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
Диоксид углерода (СОД	от 0 до 10 %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,45 % об.д. ± 10 % отн.			± (-2,5Х+2,75) % отн.	ГСО 10241-2013
				5 % об.д. ± 5 % отн.	9,5 % об.д. ± 5 % отн.	±(-0,046Х+1,523) % отн.	ГСО 10241- 2013
	от 0 до 3 %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,45 % об.д. ± 10 % отн.			± (-2,5Х+2,75) % отн.	ГСО 10241- 2013
				1,5 % об.д. ± 5 % отн.	2,85 % об.д. ± 5 % отн.	±(-0,046Х+1,523) % отн.	ГСО 10241- 2013
Метан (СНД	от 0 доЮО %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			50 % об.д. ± 5 % отн.			± (-0,008Х±0,76) % отн.	ГСО 10256- 2013
				97 % об.д. ± 1,5 % отн.		(-0,0037Х+0,459) % отн.	ГСО 10256- 2013
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011; 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82. 3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС. 4) При поверке оптических датчиков в качестве газа разбавителя для генератора ГГС используется азот о.ч., сорт 1 по ГОСТ 9293-74; 5) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1 ШДЕК.418313.500 ТУ, зав. № 01; 6) Для датчиков моделей OLCTIR, OLCT 60/80 IR ацетилен (С2Н2), этилен (С2Н4), 1,3-бутадиен (СЩб), стирол (С6Н5СНСН2) не являются поверочными компонентами.

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и ДР-)
		ГС№ 1	ГС №2	ГС № 3	ГС №4
7) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013; 8) Для датчиков моделей OLCTIR, OLCT 60/80 IR ацетилен (С2Н2), этилен (С2Н4), 1,3-бутадиен (СдНб), стирол (С6Н5СНСН2) не являются поверочными компонентами.

Таблица А.5 - Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели OLCT 100 ХР, OLCT 100 НТ и OLCT 100 IS

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10257- 2013
Аммиак (N11з)	От 0 до 7,5 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Аммиак (N11з)	От 0 до 7,5 % (от 0 до 50 % НКПР)		3,7 %± 5% отн.	7,1 %±5% отн.		± 1,5 % отн.	ГСО 10327- 2013
Этан (С₂Н₆)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этан (С₂Н₆)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2% об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10244-2013
Пропан (СзНя)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	± 1,5 % отн.	ГСО 10263- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС№3	^г ГС № 4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63% об.д. ±10% отн.		±(- 1,667Х+2,667) % отн.	ГСО 10246- 2013
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		± (- 1,667-Х+2,667) % отн.	ГСО 10365- 2013
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)		(0,250 ± 0,025) %	(0,475 ± 0,025) %	-	± (-8,9-Х+6,2) % отн.	ГСО 9766-2011
Водород (Нг)	От 0 до 2,0 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Водород (Нг)	От 0 до 2,0 % (от 0 до 50 % НКПР)		1,00 % об.д. ± 5 % отн.	1,90 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10325- 2013
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10386- 2013
Этилен (С2Н4)	От 0 до 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От 0 до 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10248- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10250- 2013
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 %± 10 % отн.	0,55 %± 10 % отн.	-	± (-2,0-Х±2,7) % отн.	ГСО 10366- 2013
Оксид этилена (С₂Н₄О)	От 0 до 1,3% (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С₂Н₄О)	От 0 до 1,3% (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10387- 2013
Октан (CsHis)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ±0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)		(0,18 ±0,02) %			± 8 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
		ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(1,4 ±0,15) %			± 8 % отн.	ГГП-1
				(2,6 ±0,15) %	-	± 5 % отн.	ГГП-1
Толуол (СбШСНз)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Ацетон ((СНз)₂ СО)	От Одо 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Ацетон ((СНз)₂ СО)	От Одо 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %± 5% отн.	-	±1,5% отн.	ГСО 10385- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Стирол (СбН₅СНСН₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Этилацетат (С4Н8О2)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %	-	± 5 % отн.	ГГП-1
Метилтретбутиловый эфир ((С5Н12О)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1
1,3-бутадиен (С4Н6),	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
1,3-бутадиен (С4Н6),	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.	-	± (-1,667Х+2,667) % отн.	ГСО 10389- 2013
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Оксид углерода (СО)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 100 млн'¹		0,00165 % об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10242- 2013
	от 0 до 300 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 300 млн'¹		0,00415 % об.д. ± 20 % отн.	0,015 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10242- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид углерода (СО)	от 0 до 1000 млн'¹	ИНГ - воздух				-	ТУ 6-21-5-82, марка Б
Оксид углерода (СО)	от 0 до 1000 млн'¹		0,0083 % об.д. ± 20 % отн.	0,05 % об.д. ± 20 % отн.	0,083 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10242- 2013
Водород (Н₂)	от 0 до 2000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			76 млн'¹ ± 30 % отн.			± (-1111,ГХ+5,11) % отн.	ГСО 10325- 2013
				1000 млн'¹ ± 20 % отн.		±(-15,15-Х+4,015) % отн.	ГСО 10325- 2013
					1800 млн'¹ ± 10 % отн.	± (-2,5-Х+2,75) % отн	ГСО 10325- 2013
Сероводород (H₂S)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			6,1 млн'¹ ± 30 % отн.			± (-1111,ГХ+5,11) % отн.	ГСО 10329- 2013
				15 млн'¹ ± 20 % отн.	25 мон'¹ ± 20 % отн.	± (-15Д5-Х+4.015) % ±отн.	ГСО 10329- 2013
	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 100 млн'¹		16,6 млн'¹ ± 20 % отн.	50 млн'¹ ± 20 % отн.	83 млн'¹ ± 20 % отн.	±(-15,15-Х+4.015) % ±отн.	ГСО 10329- 2013
	от 0 до 1000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 1000 млн'¹		83 млн'¹ ± 20 % отн.	500 млн'¹ ± 20 % отн.	830 млн'¹ ± 20 % отн.	±(-15,15-Х+4.015) % ±отн.	ГСО 10329- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Аммиак (NH₃)	от 0 до 100 млн"¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 100 млн"¹		16,6 млн"¹ ± 20 % отн.	50 млн"¹ ± 20 % отн.	83 млн"¹ ± 20 % отн.	±(-15,15-Х+4,015) % отн.	ГСО 10327- 2013
	от 0 до 1000 млн"¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 1000 млн"¹		50 млн"¹ ± 20 % отн.	500 млн"¹ ± 20 % отн.	830 млн"¹ ± 20 % отн.	±(-15,15-Х+4,015) % отн.	ГСО 10327- 2013
	от 0 до 5000 млн"¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			180 млн"¹ ± 20 % отн.			±(-15,15-Х+4,015) % отн.	ГСО 10327-2013
				2500 млн"¹ ± 100 % отн.	4500 млн"¹ ± 10 % отн.	± (-2,5-Х+2,75) % отн.	ГСО 10327- 2013
Оксид азота (NO)	от 0 до 100 млн"¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00077 % об.д. ± 30 % отн.			±(-1111,1X4-5,11) % отн.	ГСО 10323- 2013
				0,0050 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10323- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид азота (NO)	от 0 до 300 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 300 млн’¹		0,0041 % об.д. ± 20 % отн.	0,015 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	± (-15,15X4-4,015) % отн.	ГСО 10323- 2013
	от 0 до 1000 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 1000 млн’¹		0,0083 % об.д. ± 20 % отн.	0,053 % об.д. ± 20 % отн.	0,083 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10323- 2013
Кислород (О₂)	от 0 до 30 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			15%±5% отн.			±(-0,046X4-1,523) % отн.	ГСО 10253- 2013
				29 % ± 5 % отн.	-	± (-0,008Х±0,76) % отн.	ГСО 10253- 2013
Метимеркаптан (CH₃SH)	от 0 до 100 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Метимеркаптан (CH₃SH)	от 0 до 100 млн’¹		0,00116% об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-30,303Х±8,03) % отн.	ГСО 10251- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Этилмеркаптан (C2H5SH)	от 0 до 100 млн'¹	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
Этилмеркаптан (C2H5SH)	от 0 до 100 млн'¹		0,00116% об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-30,303Х+8,03) % отн.	ГСО 10252- 2013
Диоксид азота (NO₂)	от 0 до 10 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 10 млн'¹		0,0001 % об.д. ± 30 % отн.	0,0005 % об.д. ± 30 % отн..	0,00077 % об.д. ± 30 % отн..	± (-1111,1Х+5,11) % отн.	ГСО 10331- 2013
	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00023 % об.д. ± 30 % отн.			± (-1111,1Х+5,11) % отн.	ГСО 10331- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10331- 2013
Диоксид серы (SO₂)	от 0 до 10 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Диоксид серы (SO₂)	от 0 до 10 млн'¹		0,00035 % об.д. ± 30 % отн.	0,00077 % об.д. ± 30 % отн.		± (-1111,1Х+5,11) % отн.	ГСО 10342- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Диоксид серы (SO₂)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00035 % об.д. ± 30 % отн.			±(-1111,1X4-5,11) % отн.	ГСО 10342- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	±(-15,15X4-4,015) % отн.	ГСО 10342- 2013
	ОтО до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	ОтО до 100 млн'¹		0,00165 % об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-15,15Х±4,015) % отн.	ГСО 10342- 2013
Хлористый водород (НС1)	от 0 до 30 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00031 % об.д. ± 30 % отн.			± (-2222,2Х+10,2) % отн.	ГСО 10371- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	± 5 % отн	ГСО 10371- 2013
	от 0 до 30 млн'¹(диапазон показаний от 0 до 100 млн'¹)	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 30 млн'¹(диапазон показаний от 0 до 100 млн'¹)		0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.		± 5 % отн	ГСО 10371- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Синильная кислота (HCN)	от 0 до 10 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 10 млн’¹		0,0001 % об.д.± 30 % отн.	0,0005 % об.д.± 30 % отн.	0,00076 % об.д. ± 30 % отн.	± (-2222,2-Х+10,2) % отн.	ГСО 10376- 2013
	от 0 до 30 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,0001 % об.д.± 30 % отн.			± (-2222,2-Х+10,2) % отн.	ГСО 10376- 2013
				15 Mnif'.i 20 % отн.	25млн^_1.± 20 % отн.	± 5 % отн	ГСО 10376- 2013
Хлор (Ch)	от 0 до 10 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,43 млн’¹ ± 15 % отн.			± 10 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС С1₂ -воздух № 10372- 2013
				0,0005 % об.д. ± 30 % отн.	0,00076 % об.д. ± 30 % отн.	± (-2222,2-Х+10,2) % ОТН.	ГСО 10372- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Фосген (СОС1₂)	от 0 до 1,0 млн'¹	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
Фосген (СОС1₂)	от 0 до 1,0 млн'¹		0,095 млн'¹± 5 % отн.	0,5млн'’ ± 5 % отн.	0,95млн'‘ ± 5 % отн.	± 7 % отн	ГГС йен. ГГС-Р, ГГС-К с ГС СОС1₂ -N₂№ 10374-2013
Фосфин (РНз)	от 0 до 1 млн'¹	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
Фосфин (РНз)	от 0 до 1 млн'¹		0,067млн'’ ± 5 % отн.	0,5млн’^! ± 5 % отн.	0,95млн’' ± 5 % отн.	± 7 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС РНз-N2 № 10348-2013
Арсин (AsH₃)	от 0 до 1,0 млн'¹	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
Арсин (AsH₃)	от 0 до 1,0 млн'¹		0,067 млн'¹± 5 % отн.	0,5млн'‘ ± 5 % отн.	0,95млн^_\| ± 5 % отн.	± 7% отн	ГДК-045
Этиленоксид (С2Н4О)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,75 млн'¹ ± 5 % отн.			± 7 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС С2Н4О -воздух № 10387-2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10387- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность ат тестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Формальдегид (СН₂О)	от 0 до 10 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Формальдегид (СН₂О)	от 0 до 10 млн'¹		5 млн'¹ ±15 % отн.	8,6 млн'¹ ± 15 % отн.		± 10 % отн	ГГС исп. ГГС-Т, ГГС-К с ИМ СН₂О ИМ94 - М - А2
Фтор (F2)	от 0 до 1 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Фтор (F2)	от 0 до 1 млн'¹		0,065 млн'¹± 5 % отн.	0,5 млн'¹ ± 5 % отн.	0,95 млн'¹ ± 5 % отн.	± 12 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС F₂-N₂ 10377-2013
о-ксилол (С₆Н₄(СНз)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
о-ксилол (С₆Н₄(СНз)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-03
м-ксилол (С₆Н₄(СНз)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
м-ксилол (С₆Н₄(СНз)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-04
п-ксилол (СбН₄(СНз)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
п-ксилол (СбН₄(СНз)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-05

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Толуол (С₆Н₅СН₃)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Толуол (С₆Н₅СН₃)	от 0 до 500 млн'¹		0,0083 % ± 20 % отн.	0,025 % ± 20 % отн.	0,0415 %±20 % отн.	± (-15,15-Х +4,015) % отн.	ГСО 10368- 2013
Этанол (С2Н5ОН)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,0083 % ± 20 % отн.			± 4 % отн.	ГСО 10338- 2013
				0,025 % ± 20 % отн.	0,0450 % ± 20 % отн.	± 2 % отн.	ГСО 10338- 2013
Хладон R22 (CHCIF2)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(40 ± 6) млн'¹			± 7,5 % отн.	ГСО 9769- 2011
				(86 ± 14) млн'¹		± 6 % отн.	ГСО 9770- 2011
Хладон R12 (CCI2F2)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Хладон R12 (CCI2F2)	от 0 до 100 млн'¹		50 млн^_1± 15 % отн.	87 млн'*± 15 % отн.	-	± 8 % отн.	ГСО 9539- 2010
Хладон R134a (C2H2F4)	от 0 до 2000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,018 %± 10 % отн.			±(-15,15-Х+4,01) % отн.	ГСО 10343- 2013
				0,1 % ± 10 % отн.	0,18 %± 10 % отн.	± (-2,5-Х+2,75) % отн	ГСО 10343- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хладон R227a (C3HF7)	от 0 до 5000 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,09 %± 10 % отн.			±(-15,15-Х+4,01) % отн.	ГСО 10350- 2013
				0,2380 % ± 5 % отн.	0,4750 % ± 5 % отн.	± (-2,5-Х+2,75) % отн.	ГСО 10350-2013
Изопропанол (Сз Н7ОН)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Изопропанол (Сз Н7ОН)	от 0 до 30 млн'¹		15 млн’¹ ± 15 % отн.	26 млн'¹ ±15 % отн.		± 7 % отн.	ГГС исп. ГГС-Т, ГГС-К с ИМ С3Н7ОН ИМ28 - М - А2
Хладон R407c^1!)	от 0 до 1000 млн’¹	азот					О.ч., сорт 2 по ГОСТ 9293-74
Хладон R407c^1!)	от 0 до 1000 млн’¹		0,0095 % ± 10 % отн.	0,05 %± 10 % отн.	0,095 %± 10 % отн.	±5 % отн.	ГСО 10550- 2014
Хладон R410a¹²⁾	от 0 до 1000 млн’¹	азот					О.ч., сорт 2 по ГОСТ 9293-74
Хладон R410a¹²⁾	от 0 до 1000 млн’¹		0,0095 % ± 10 % отн.	0,05 %± 10 % отн.	0,095 %± 10 % отн.	±5 % отн.	ГСО 10550- 2014

Определяемый компонент

Диапазон измерений объемной до-ли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Погрешность аттестации

Источник получения ПГС (ГОСТ, ТУ и др.)

ГС № 1

ГС №2

ГС № 3

ГС №4

Примечания:

1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.
3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.
4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К;
5) ГГС-Р - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р;
6) В качестве газа разбавителя для генератора ГГС используется ПНГ - воздух марки Б по ТУ 6-21-5-82;
7) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1 ШДЕК.418313.500 ТУ, зав. № 01;
8) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-72, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-82;
9) ГДК-045 - рабочий эталон 2-го разряда, комплекс газодинамический ГДК-045 РЮАЖ.441372.045 РЭ, зав. № 01;
10) ПИГС - парофазные источники газовых смесей по ТУ 4215-001-20810646-99;

- Хладон R407c смесь хладонов (по массе): R32 (CH2F2 (дифторметан)) -23%, R125 (C2HF5 (пентафторэтан)) -25%, R134a (C2H2F4 (1,1,1,2-тетрафторэтан)) -52%;

^12> - Хладон R410a смесь хладонов (по массе): R32 (CH2F2 (дифторметан)) -50%, R125 (C2HF5 (пентафторэтан)) -50%.

(Измененная редакция, изм. № 1)

Таблица А.6 - Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели OLCT 20/60/80 и СТХ 300

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метан (СЬЦ)	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Метан (СЬЦ)	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10257-2013
Аммиак (NH3)	От 0 до 7,5 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Аммиак (NH3)	От 0 до 7,5 % (от 0 до 50 % НКПР)		3,7 % ± 5 % отн.	7,1 %±5% отн.	-	± 1,5 % отн.	ГСО 10327- 2013
Этан (С₂Н₆)	От Одо 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этан (С₂Н₆)	От Одо 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10244- 2013
Пропан (СзНв)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	±1,5 % отн.	ГСО 10263- 2013
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63% об.д. ± 10 % отн.		±(-1,667-Х+2,667)% отн.	ГСО 10246- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		± (-1,667 Х+2,667) % отн.	ГСО 10365- 2013
Гексан (СбНи)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ИНГ - воздух					Марка Б по ТУ 6-21-5-82
Гексан (СбНи)	От 0 до 0,5 % (от 0 до 50 % НКПР)		(0,250 ± 0,025) %	(0,475 ± 0,025) %	-	± (-8,9-Х+6,2) % отн.	ГСО 9766- 2011
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)		1,00 % об.д. ± 5 % отн.	1,90 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10325- 2013
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10386- 2013
Этилен (С2Н4)	От 0 до 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От 0 до 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10248- 2013
Пропилен (СзНб)	От 0 до 1,0% (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Пропилен (СзНб)	От 0 до 1,0% (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10250- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бензол (СбНб)	От 0 до 0,6 % (отО до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Бензол (СбНб)	От 0 до 0,6 % (отО до 50 % НКПР)		0,3 %± 10 % отн.	0,55 %± 10 % отн.	-	± (-2,0-Х±2,7) % отн.	ГСО 10366- 2013
Оксид этилена (С₂Н₄О)	От 0 до 1,3 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С₂Н₄О)	От 0 до 1,3 % (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10387- 2013
Октан (CsIIis)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ± 0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(1,4 ±0,15) %			± 8 % отн.	ГГП-1
				(2,6 ±0,15) %	-	± 5 % отн.	ГГП-1
Толуол (СбНбСНз)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Ацетон ((СНз)₂ СО)	От Одо 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Ацетон ((СНз)₂ СО)	От Одо 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %± 5% отн.		±1,5 % отн.	ГСО 10385- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Стирол (С₆Н₅СНСН₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Этилацетат (С₄Н₈О₂)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %	-	± 5 % отн.	ГГП-1
Метилтретбутиловый эфир ((C₅Hi₂O)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1
1,3-бутадиен (С₄Н₆)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
1,3-бутадиен (С₄Н₆)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ±10% отн.	0,63 % об.д. ± 10 % отн.	-	± (-1,667Х±2,667) % отн.	ГСО 10389- 2013
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Метан (СНд)	от 0 до100 %	Азот					О.ч., сорт 2 по ГОСТ 9293-74
			50 % об.д. ± 5 % отн.			± (-0,008Х+0,76) % отн.	ГСО 10256- 2013
				97 % об.д. ± 1,5 % отн.	-	±(-0,0037Х+0,459) % отн.	ГСО 10256- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Водород (Нг)	от 0 до100 %	Азот					О.ч., сорт 2 по ГОСТ 9293-74
			50 % об.д- ± 5 % отн.			± (-0,008Х±0,76) % отн.	ГСО 10259- 2013
				97 % об.д. ± 1,5 % отн.	-	±(-0,0037Х+0,459) % отн.	ГСО 10259- 2013
Гексафторид серы (SF₆)	от 0 до100 %	Азот					О.ч., сорт 2 по ГОСТ 9293-74
			50 % об.д. ± 5 % отн.			± (-0,008 Х+0,76) % отн.	ГСО 10347- 2013
				98,5 % об.д. ± 0,5 % отн.		±0,10 % отн.	ГСО 10347- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Аммиак (NH₃)	от 0 до 100 млн' 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 100 млн' 1		0,00166% об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	± (-15,15-Х+4,015) % отн.	ГСО 10327- 2013
	от 0 до 1000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 1000 млн'¹		0,005 % об.д. ± 20 % отн.	0,05 % об.д. ± 20 % отн.	0,083 % об.д. ± 20 % отн.	±(-15,15-Х+4,015)% отн.	ГСО 10327- 2013
	от 0 до 5000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,018 % об.д ± 20 % отн.			± (-15,15-Х+4,015) % отн.	ГСО 10327- 2013
				0,25 % об.д ± 10 % отн.	0,45 % об.д ± 10 % отн.	± (-2,5-Х+2,75) % отн.	ГСО 10327- 2013
Оксид углерода (СО)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 100 млн'¹		0,00182% об.д ± 10 % отн.	0,0050% об.д ± 10 % отн.	0,0091% об.д ± 10 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10260- 2013
	от 0 до 300 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 300 млн'¹		0,0045 % об.д.± 10 % отн.	0,015 % об.д.± 10 % отн.	0,027 % об.д.± 10 % отн.	±(-15,15-Х+4,01)% отн.	ГСО 10260- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид углерода (СО)	от 0 до 1000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Оксид углерода (СО)	от 0 до 1000 млн'¹		0,0091% об.д ± 10 % отн.	0,050% об.д ± 10 % отн.	0,091% об.д ± 10 % отн.	±(-15,15-Х+4,01)% отн.	ГСО 10260- 2013
Водород (Н₂)	от 0 до 2000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,0076 % об.д. ± 30 % отн.			± (-1111,ГХ+5,11) % отн.	ГСО 10325- 2013
				0,1 % об.д. ± 20 % отн.		± (-15,15 Х+4,015) % отн.	ГСО 10325- 2013
					0,18 % об.д. ± 10 % отн.	± (-2,5-Х+2,75) % отн	ГСО 10325- 2013
Сероводород (H₂S)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00061 % об.д. ± 30 % отн.			± (-1111,1Х+5,11) % отн.	ГСО 10329- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	±(-15,15Х+4.015)% ±отн.	ГСО 10329- 2013
	от 0 до 100 млн' 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 100 млн' 1		0,00166 % об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д.± 20 % отн.	± (-15Д5 Х+4.015) % ±отн.	ГСО 10329- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Сероводород (H2S)	от 0 до 1000 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Сероводород (H2S)	от 0 до 1000 млн'¹		0,0083 % об.д.± 20 % отн.	0,05 % об.д.± 20 % отн.	0,083 % об.д.± 20 % отн.	± (-15Д5-Х+4.015) % ±отн.	ГСО 10329- 2013
Оксид азота (NO)	от 0 до 100 млн' 1	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00077 % об.д. ± 20 % отн.			±(-1111,1Х+5,11)% отн.	ГСО 10323- 2013
				0,005 % об.д. ± 20 % отн.	0,0083 % об.д.± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10323- 2013
	от 0 до 300 млн' 1	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 300 млн' 1		0,0041 % об.д. ± 20 % отн.	0,015 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	±(-15,15Х+4,015)% отн.	ГСО 10323- 2013
	от 0 до 1000 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 1000 млн'¹		0,0083 % об.д. ± 20 % отн.	0,05 % об.д. ± 20 % отн.	0,083 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10323- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Кислород (О₂)	от 0 до 30 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			15 % об.д. ± 5 % отн.			±(-0,046Х+1,523)% отн.	ГСО 10253- 2013
				28,5 % об.д. ± 5 % отн.	-	± (-0,008Х+0,76) % отн.	ГСО 10253- 2013
Диоксид азота (NO₂)	от 0 до 10 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 10 млн'¹		0,0001 % об.д. ± 30 % отн.	0,0005 % об.д. ± 30 % отн.	0,00077 ±30 % отн.	± (-1111,1Х+5,11) % отн.	ГСО 10331- 2013
	от 0 до 30 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00023 % об.д.± 30 % отн.			± (-1111,1Х±5,11) % отн.	ГСО 10331- 2013
				0,0015 % об.д ± 20 % отн.	0,0025 % об.д± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10331- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Диоксид серы (SO₂)	от 0 до 10 млн^-1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 10 млн^-1		0,00035 % об.д. ± 30 % отн.	0,00077 % об.д. ± 30 % отн.		± (-1111,1Х+5,11) % отн.	ГСО 10342- 2013
	от 0 до 30 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00035% об.д. ± 30 % отн.			± (-1111,1Х+5,11) % отн.	ГСО 10342- 2013
				0,0015% об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10342-2013
	ОтО до 100 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	ОтО до 100 млн’¹		0,00167% об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10342- 2013
Хлористый водород (НС1)	от 0 до 30 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00031 % об.д. ± 30 % отн.			± (-2222,2Х+10,2) % отн.	ГСО 10371- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	± 5 % отн	ГСО 10371- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хлористый водород (НС1)	от 0 до 100 млн’ 1	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Хлористый водород (НС1)	от 0 до 100 млн’ 1		0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.		± 5 % отн	ГСО 10371- 2013
Синильная кислота (HCN)	от 0 до 10 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 10 млн’¹		0,0001 % об.д- ± 30 % отн.	0,0005 % об.д. ± 30 % отн.	0,00077 % об.д. ±30% отн.	± (-2222,2-Х+10,2) % отн.	ГСО 10376- 2013
	от 0 до 30 млн’¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,0001 % об.д. ± 30 % отн.			± (-2222,2-Х+10,2) % отн.	ГСО 10376- 2013
				15 млн’¹. ± 30 % отн.	25 млн’¹. ± 30 % отн.	± 5 % отн.	ГСО 10376- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хлор (Ch)	от 0 до 10 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,43 млн'¹ ± 15 % отн.			± 10 % отн	ГГС исп. ГГС-Р, ГГС-КсГС Ch-воздух № 10372-2013
				0,0005 % об.д. ± 30 % отн.	0,00076 % об.д.± 30 % отн.	± (-2222,2 Х+10,2)% отн.	ГСО 10372- 2013
Озон (Оз)	от 0 до 0,6 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Озон (Оз)	от 0 до 0,6 млн'¹		(0,095 ± 0,005) млн'¹	(0,3 ± 0,03) млн'¹	(0,57 ± 0,03) млн'¹		Генератор озона ГС 7601 по ТУ 25-7407.040-90

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Фосген (СОСИ)	от 0 до 1 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Фосген (СОСИ)	от 0 до 1 млн'¹		0,095 млн'¹± 5 % отн.	0,5млн'* ± 5 % отн.	0,95млн'' ± 5 % отн.	± 12 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС СОС1₂-N2 № 10374- 2013
Фосфин (РНз)	от 0 до 1 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Фосфин (РНз)	от 0 до 1 млн'¹		0,067млн^_1 ± 5 % отн.	0,5млн'* ± 5 % отн.	0,95млн'’ ± 5 % отн.	± 10 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС РНз- N₂№ 10348- 2013
Арсин (AsH₃)	от 0 до 1 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Арсин (AsH₃)	от 0 до 1 млн'¹		0,067 млн'¹± 5 % отн.	0,5млн'' ± 5 % отн.	0,95млн'' ± 5 % отн.	± 5% отн	ГДК-045

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное компонента в	шачение объемной доли определяемого ”С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Фтористый водород (HF)	от 0 до 10 млн’¹	Азот				-	ГОСТ 9293-74. О.Ч., сорт 1
			(0,57 ±0,03) млн’¹			± 10 % отн	ГГС йен. ГГС-Р, ГГС-К с ГС HF № 10375-2013
				0,0005 % ± 30 % отн.	0,00077 % ± 30 % отн.	± (-2222,2Х+10,2) % отн.	ГСО 10375- 2013
Этиленоксид (С₂Н₄О)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,75 млн’¹ ± 5 % отн.			± 7 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС С2Н4О - воздух № 10387-2013
				0,0015 % об.д. ± 30 % отн.	0,0023 % об.д. ± 30 % отн.	±(-1111,1Х+5,11)% отн.	ГСО 10387- 2013
Фтор (F₂)	от 0 до 1 млн’¹	Азот				-	ГОСТ 9293-74. О.Ч., сорт 1
Фтор (F₂)	от 0 до 1 млн’¹		0,065 млн'¹± 5 % отн.	0,5 млн'¹ ± 5 % отн.	0,95 млн’¹ ± 5 % отн.	± 12 % отн	ГГС исп. ГГС-Р, ГГС-К с ГС F2 — N2 № 10377-2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метимеркаптан (CH₃SH)	от 0 до 30 млн’¹	Азот				-	ГОСТ 9293-74, О.Ч., сорт 1
Метимеркаптан (CH₃SH)	от 0 до 30 млн’¹		15 млн’¹ ± 10 % отн.	27 млн’¹ ± 10 % отн.	-	± 2,5 % отн	ГСО 10537- 2014
Этилмеркаптан (C2H5SH)³)	от 0 до 30 млн’¹	Азот				-	ГОСТ 9293-74. О.Ч., сорт 1
Этилмеркаптан (C2H5SH)³)	от 0 до 30 млн’¹		15 млн’¹ ± 10 % отн.	27 млн’¹ ± 10 % отн.	-	± 2,5 % отн	ГСО 10537- 2014
о-ксилол (СбН₄(СНз)	от 0 до 250 млн’ 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
о-ксилол (СбН₄(СНз)	от 0 до 250 млн’ 1		47 млн’¹ ± 5 % отн.	125 млн’¹ ± 5 % отн.	225 млн’¹ ± 5 % отн.	± 7 % отн	ПИГС-М-03
м-ксилол (С₆Н₄(СНз)	от 0 до 250 млн’ 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
м-ксилол (С₆Н₄(СНз)	от 0 до 250 млн’ 1		47 млн'¹ ± 5 % отн.	125 млн’¹ ± 5 % отн.	225 млн’¹ ± 5 % отн.	± 7 % отн	ПИГС-М-04
п-ксилол (СбН₄(СНз)	от 0 до 250 млн’ 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
п-ксилол (СбН₄(СНз)	от 0 до 250 млн’ 1		47 млн’¹ ± 5 % отн.	125 млн’¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-05
Толуол (С₆Н₅СНз)	от 0 до 500 млн’ 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Толуол (С₆Н₅СНз)	от 0 до 500 млн’ 1		0,0083 % ± 20 % отн.	0,025 % ± 20 % отн.	0,0415% ±20 % отн.	±(-15,15-Х±4,015)% отн.	ГСО 10368- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Этанол (С₂Н₅ОН)	от 0 до 500 млн' 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,0083 % ± 20 % отн.			± 4 % отн.	ГСО 10338- 2013
				0,025 % ± 20 % отн.	0,0450 % ± 20 % отн.	± 2 % отн.	ГСО 10338- 2013
Изопропа-нол(СзН?ОН)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Изопропа-нол(СзН?ОН)	от 0 до 30 млн'¹		15 млн'¹ ± 15 % отн.	26 млн'¹ ±15 % отн.		± 7 % отн.	ГГС исп. ГГС-Т, ГГС-К с ИМ С3Н7ОН ИМ28 - М - А2
Хладон R22 (CHC1F₂)	от 0 до 100 млн' 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(40 ± 6) млн'¹			± 7,5 % отн.	ГСО 9769- 2011
				(100±14) млн'¹		± 6 % отн..	ГСО 9770- 2011
Хладон R12 (CCI2F2)	от 0 до 100 млн' 1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Хладон R12 (CCI2F2)	от 0 до 100 млн' 1		50 млн^_1± 15 % отн.	87 млн'¹± 15 % отн.	-	± 8 % отн.	ГСО 9539- 2010

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хладон R134a (C2H2F4)	от 0 до 2000 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,018 %± 10 % отн.			±(-15,15Х+4,01)% отн.	ГСО 10343- 2013
				0,1 % ± 10 % отн.	0,18 %± 10 % отн.	± (-2,5 Х+2,75) % отн	ГСО 10343- 2013
Хладон R227a (C3HF7)	от 0 до 5000 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,09 % ± 10 % отн.			±(-15,15Х+4,01)% отн.	ГСО 10350- 2013
				0,2380 %± 5 % отн.	0,4750 % ± 5 % отн.	± (-2,5-Х+2,75) % отн.	ГСО 10350- 2013
Кислород (О2)	от 0 до 100 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			50 % об.д. ± 5 % отн.			± (-0,008Х+0,76) % отн.	ГСО 10253- 2013
				97 % об.д. ± 0,5 % отн.	-	±0,10 % отн.	ГСО 10253- 2013

Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объем-ной доли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид углерода (СО)	от 0 до 1 %	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 1 %		0,5 % об.д. ± 5 % огн.	0,95 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10242- 2013
	от 0 до 10 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
	от 0 до 10 %		5 % об.д. ± 5 % отн.	9,5 % об.д. ± 5 % отн.	-	± (-0,046Х+1,523) % отн.	ГСО 10240- 2013
Водород (Н₂)	от 0 до 2 %	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Водород (Н₂)	от 0 до 2 %		1 % об.д. ± 5 % отн.	1,9% об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10325- 2013
Хладон R407C¹¹¹	от 0 до 1000 млн'¹	азот					О.ч., сорт 2 по ГОСТ 9293-74
Хладон R407C¹¹¹	от 0 до 1000 млн'¹		0,0095 % ± 10 % отн.	0,05 %± 10 % отн.	0,095 %± 10 % отн.	±5 % отн.	ГСО 10550- 2014
Хладон R410a^l2)	от 0 до 1000 млн'¹	азот					О.ч., сорт 2 по ГОСТ 9293-74
Хладон R410a^l2)	от 0 до 1000 млн'¹		0,0095 % ± 10 % отн.	0,05 %± 10 % отн.	0,095 %± 10 % отн.	±5 % отн.	ГСО 10550- 2014

Определяемый компонент

Диапазон измерений объем-ной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения

Погрешность аттестации

Источник получения ПГС (ГОСТ, ТУ и др.)

ГС № 1

ГС №2

ГС № 3

ГС №4

Примечания:

1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.
3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.
4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К;
5) ГГС-Р - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р;
6) В качестве газа разбавителя для генератора ГГС используется ПНГ - воздух марки Б по ТУ 6-21-5-82;
7) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1ШДЕК.418313.500 ТУ, зав. № 01;
8) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-72, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-82;
9) ГДК-045 - рабочий эталон 2-го разряда, комплекс газодинамический ГДК-045 РЮАЖ.441372.045 РЭ, зав. № 01;
10) ПИГС - парофазные источники газовых смесей по ТУ 4215-001-20810646-99;

^И) - Хладон R407c смесь хладонов (по массе): R32 (CH2F2 (дифторметан)) -23%, R125 (C2HF5 (пентафторэтан)) -25%, R134a (C2H2F4 (1,1,1,2-тетрафторэтан)) -52%;

¹²⁾ - Хладон R410a смесь хладонов (по массе): R32 (CH2F2 (дифторметан)) -50%, R125 (C2HF5 (пентафторэтан)) -50%.

(Измененная редакция, изм. № 1)

Таблица А.7 - Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели OLCT 200

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого 'С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС № 2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10257- 2013
Аммиак (ЫНз)	От 0 до 7,5 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Аммиак (ЫНз)	От 0 до 7,5 % (от 0 до 50 % НКПР)		3,7 %± 5% отн.	7,1 %±5% отн.	-	± 1,5 % отн.	ГСО 10327- 2013
Этан (СгНб)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этан (СгНб)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10244- 2013
Пропан (СзН«)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	± 1,5 % отн.	ГСО 10263- 2013
Бутан (СдНы)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Бутан (СдНы)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ±10% отн.	0,63% об.д. ± 10 % отн.		±(-1,667-Х+2,667) % отн.	ГСО 10246- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		±(-1,667-Х+2,667) % отн.	ГСО 10365- 2013
Гексан (СвНи)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Гексан (СвНи)	От 0 до 0,5 % (от 0 до 50 % НКПР)		(0,250 ± 0,025) %	(0,475 ± 0,025) %	-	± (-8,9-Х+6,2) % отн.	ГСО 9766- 2011
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)		1,00 % об.д. ± 5 % отн.	1,90% об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10325- 2013
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Ацетилен (С2Н2)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09% об.д. ± 5 % отн.	-	±1,5% отн.	ГСО 10386- 2013
Этилен (С2Н4)	От Одо 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От Одо 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09% об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10248- 2013
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Пропилен (СзНб)	От 0 до 1,0 % (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10250- 2013
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 %± 10 % отн.	0,55 %± 10 % отн.	-	± (-2,0-Х+2,7) % отн.	ГСО 10366- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С2Н4О)	От 0 до 1,3 % (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24% об .д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10387- 2013
Октан (CsHis)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ± 0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ±0,02) %	-	± 5 % отн.	ГГП-1
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	шачение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(1,4 ±0,15) %			± 8 % отн.	ГГП-1
				(2,6± 0,15) %	-	± 5 % отн.	ГГП-1
Толуол (СбНзСПз)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Ацетон ((СНз)₂ СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Ацетон ((СНз)₂ СО)	От 0 до 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %± 5% отн.		±1,5 % отн.	ГСО 10385- 2013
Стирол (С₆Н₅СНСН₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Этилацетат (СШвОг)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %	-	± 5 % отн.	ГГП-1

Определяемый компо нент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	шачение объемной доли определяемого и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компо нент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метилтретбутиловый эфир ((С5Н12О)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1
1,3-бутадиен (СЩб),	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
1,3-бутадиен (СЩб),	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.	-	±(-1,667Х+2,667) % отн.	ГСО 10389- 2013
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	?начение объемной доли определяемого и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Метан (СН₄)	От 0 до 4,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Метан (СН₄)	От 0 до 4,4 % (от 0 до 100 % НКПР)		2,20 % ±0,25 %	4,15 %± 0,25 %	-	±0,8 % отн.	ГСО 9750- 2011
Этан (СгНб)	От 0 до 2,5 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Этан (СгНб)	От 0 до 2,5 % (от 0 до 100 % НКПР)		1,25 %об.д. ±10% отн.	2,25 % об.д. ± 10 % отн.	-	±(-0,046Х± 1,523) % отн.	ГСО 10243- 2013
Пропан (СзНз)	От 0 до 1,7 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Пропан (СзНз)	От 0 до 1,7 % (от 0 до 100 % НКПР)		0,85 % ± 5 % отн.	1,6 %± 5% отн.	-	± 1,5 % отн.	ГСО 10262- 2013
Бутан (СдНю)	От 0 до 1,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Бутан (СдНю)	От 0 до 1,4 % (от 0 до 100 % НКПР)		0,7 % об.д. ± 5 % отн.	1,3 % об.д. ± 5 % отн.		±(-0,046Х± 1,523) % отн.	ГСО 10245- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	шачение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
1,3-бутадиен (СдНб)	от 0 до 1,4 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
1,3-бутадиен (СдНб)	от 0 до 1,4 % (от 0 до 100 % НКПР)		0,7 % ± 5 % отн.	1,33 %±5 % отн.	-	± (-0,046X4-1,523) % отн.	ГСО 10388- 2013
Пентан (С5Н12)	От 0 до 1,4% (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Пентан (С5Н12)	От 0 до 1,4% (от 0 до 100 % НКПР)		0,7 % ± 5 % отн.	1,3 %±5% отн.		±1,5% отн.	ГСО 10378- 2013
Гексан (СбНн)	От 0 до 1,0 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Гексан (СбНн)	От 0 до 1,0 % (от 0 до 100 % НКПР)		0,5 % ± 5 % отн.	0,95 % ± 5 % отн.	-	± 2 % отн.	ГСО 9689- 2010
Ацетилен (С2Н2)	От 0 до 2,3 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Ацетилен (С2Н2)	От 0 до 2,3 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	2,2 % об.д. ± 5 % отн.	-	±(-0,046Х+1,523) % отн.	ГСО 10379- 2013
Этилен (С2Н4)	От 0 до 2,3 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Этилен (С2Н4)	От 0 до 2,3 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	2,2 % об.д. ± 5 % отн.	-	± (-0,046Х+1,523) % отн.	ГСО 10247- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Пропилен (СзНб)	От 0 до 2,0 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Пропилен (СзНб)	От 0 до 2,0 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	1,9 % об.д. ± 5 % отн.	-	±(-0,046Х+1,523) % отн.	ГСО 10249-2013
Бензол (СбНб)	От 0 до 1,2 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Бензол (СбНб)	От 0 до 1,2 % (от 0 до 100 % НКПР)		0,6 % ± 5 % отн.	1,1 %±5% отн.		± 1,5 % отн.	ГСО 10367- 2013
Оксид этилена (С2Н4О)	От 0 до 2,6 % (от 0 до 100 % НКПР)	Азот					О.ч., сорт 2 по ГОСТ 9293-74
Оксид этилена (С2Н4О)	От 0 до 2,6 % (от 0 до 100 % НКПР)		1,3 % об.д. ± 5 % отн.	2,45 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10383- 2013
Диоксид углерода (СОД	от 0 до 5 %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,45 % об.д. ± 10 % отн.			± (-2,5Х+2,75) % отн.	ГСО 10241- 2013
				2,5 % об.д. ± 5 % отн.		±(-0,046Х+1,523) % отн.	ГСО 10241- 2013
					(4,5 ± 0,5) %	± 0,8 % отн.	ГСО 9742- 2011

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	шачение объемной доли определяемого ^ГС и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хлор (Ch)	от 0 до 50 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			0,00038 % об.д. ± 30 % отн.			± (-2222,2-Х+10,2) % отн.	ГСО 10372- 2013
				0,0025 % об.д. ± 20 % отн.	0,0041 % об.д. ± 20 % отн.	± 5 % отн.	ГСО 10372- 2013
Оксид углерода (СО)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
	от 0 до 100 млн'¹		0,00166% об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10242- 2013
	от 0 до 300 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
	от 0 до 300 млн"¹		0,0041 % об.д. ± 20 % отн.	0,015 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10242- 2013
Сероводород (H₂S)	от 0 до 30 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			0,00061 % об.д. ± 30 % отн.			±(-1111,1-Х+5,11) % отн.	ГСО 10329- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	±(-15,15X4-4.015) % ±отн.	ГСО 10329- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Сероводород (H₂S)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Сероводород (H₂S)	от 0 до 100 млн'¹		0,00166 % об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-15,15-Х+4.015) % ±отн.	ГСО 10329- 2013
Аммиак (NH₃)	от 0 до 100 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
	от 0 до 100 млн'¹		0,00166 % об.д. ± 20 % отн.	0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	±(-15,15-Х+4,015) % отн.	ГСО 10327- 2013
	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
	от 0 до 500 млн'¹		0,0025 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,041 % об.д. ± 20 % отн.	± (-15,15 X4-4,015) % отн.	ГСО 10327- 2013
Диоксид азота (NO₂)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			0,00023 ± 30 % отн.			± (-1111,ГХ+5,11) % отн.	ГСО 10331- 2013
				0,0015 ±20 % отн.	0,0025 ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10331- 2013
Кислород(О₂)	от 0 до 30 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			15 % ± 5 % отн.			±(-0,046Х+1,523) % отн.	ГСО 10253- 2013
				29 % ± 5 % отн.	-	± (-0,008Х+0,76) % отн.	ГСО 10253- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Диоксид серы (SO₂)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			0,00035 % об.д. ± 30 % отн.			± (-1111,1Х+5,11) % отн.	ГСО 10342- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10342- 2013
Хлористый водород (НС1)	от 0 до 30 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00031 % об.д. ± 30 % отн.			± (-2222,2Х+10,2) % отн.	ГСО 10371- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	± 5 % отн	ГСО 10371- 2013
Изобутилен (i-C₄H₈)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			50 млн'*± 30 % отн.			± 7,5 % отн	ГСО 10539- 2014
				250 млн'*± 15 % отн.	430 млн'*± 20 % отн.	±3,5 % отн	ГСО 10539- 2014
Г ексан (С₆Н14)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Г ексан (С₆Н14)	от 0 до 500 млн'¹		0,0041 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,042 % об.д. ± 20 % отн.	±(-15,15Х+4,015) % отн.	ГСО 10335- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бензол (С₆Нб)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Бензол (С₆Нб)	от 0 до 500 млн'¹		0,0041 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,042 % об.д. ± 20 % отн.	±(-15,15X4-4,015) % отн.	ГСО 10366- 2013
Толуол (С₆Н₅СНз)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Толуол (С₆Н₅СНз)	от 0 до 500 млн'¹		0,0041 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,042 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10368- 2013
Декан (С10Н22)	от 0 до 25 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Декан (С10Н22)	от 0 до 25 млн'¹		12 млн'¹ ± 15 % отн.	21 млн'¹ ± 15 % отн.		± 7 % отн.	ГГС исп. ГГС-Т, ГГС-КсИМ С10Н22 ИМ25 -М-Б
о-ксилол (СбНд(СНз)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
о-ксилол (СбНд(СНз)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-03
м-ксилол (С₆Н₄(СНз)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
м-ксилол (С₆Н₄(СНз)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-04

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	шачение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
п-ксилол (СбШССНз)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
п-ксилол (СбШССНз)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-05
Стирол (CeHsCHCHz)	от 0 до 250 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Стирол (CeHsCHCHz)	от 0 до 250 млн'¹		47 млн'¹ ± 5 % отн.	125 млн'¹ ± 5 % отн.	225 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-М-02
Гептан (С7Н16)	от 0 до 40 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Гептан (С7Н16)	от 0 до 40 млн'¹		20 млн'¹ ± 15 % отн.	34 млн'¹ ±15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-К с ИМ С7Н16 ИМ83 -М-А2
Октан (CsHls)	от 0 до 50 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Октан (CsHls)	от 0 до 50 млн'¹		25 млн'¹ ± 15 % отн.	43 млн'¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-К с ИМ С₈Н18 ИМ86 -М-Б

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Нонан (С9Н20)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
			39 млн'¹ ± 30 % отн.			± 4 % отн	ГСО 10540- 2014
				250 млн'¹ ± 15 % отн.	430 млн'¹ ± 15 % отн.	± 2,5 % отн	ГСО 10540-2014
Этиленоксид (С₂Н₄О)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Этиленоксид (С₂Н₄О)	от 0 до 500 млн'¹		0,0041 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,042 % об.д. ± 20 % отн.	± (-15,15 Х+4,015) % отн.	ГСО 10387- 2013
Ацетон (СН3СОСН3)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Ацетон (СН3СОСН3)	от 0 до 500 млн'¹		0,0043 % об.д. ± 15 % отн.	0,025 % об.д.± 15 % отн.	0,043 % об.д.± 15 % отн.	± (-20,4-Х + 6,04) % отн.	ГСО 9854- 2011
Уксусная кислота (СНзСООН)	от 0 до 30 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Уксусная кислота (СНзСООН)	от 0 до 30 млн'¹		15 млн'¹ ± 15 % отн.	26 млн'¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-КсИМ СНзСООН ИМ104-М-А2

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бутилацетат(СбН1гО2)	от 0 до 50 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Бутилацетат(СбН1гО2)	от 0 до 50 млн"¹		25 млн"¹ ± 15 % отн.	43 млн"¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-К с ИМ С6Н12О2 ИМ18-М-А2
Циклогексан (СбН12)	от 0 до 300 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Циклогексан (СбН12)	от 0 до 300 млн"¹		47 млн"¹ ± 5 % отн.	150 млн"¹ ± 5 % отн.	285 млн"¹ ± 5 % отн.	± 7 % отн	ПИГС-М-02
Циклогексанон (СбНюО)	от 0 до 12 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Циклогексанон (СбНюО)	от 0 до 12 млн"¹		6 млн"¹ ±15 % отн.	10,4 млн"¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-К с ИМ СбНюО ИМ59 - М - Б
Этилен (С2Н4)	от 0 до 500 млн"¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Этилен (С2Н4)	от 0 до 500 млн"¹		0,0041 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,042 % об.д. ± 20 % отн.	±(-15,15-Х+4,015) % отн.	ГСО 10248-2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное компонента в	значение объемной доли определяемого ^ПС и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Тетрахлорэти-лен(С2Си)	от 0 до 25 млн’¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Тетрахлорэти-лен(С2Си)	от 0 до 25 млн’¹		12,5 млн’¹ ± 15 % отн.	21 млн’¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-К с ИМ С₂С1₄ ИМ43-М- А2
Этилбен-зол(СбН₅С₂Н5)	от 0 до 230 млн’¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Этилбен-зол(СбН₅С₂Н5)	от 0 до 230 млн’¹		47 млн’¹ ± 5 % отн.	115 млн’¹ ± 5 % отн.	220 млн’¹ ± 5 % отн.	± 7 % отн	ПИГС-М-08
Изопропанол(СзН?ОН)	от 0 до 30 млн’¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Изопропанол(СзН?ОН)	от 0 до 30 млн’¹		15 млн'¹ ± 15 % отн.	26 млн’¹ ± 15 % отн.		± 7 % отн.	ГГС исп. ГГС-Т, ГГС-К с ИМ С3Н7ОН ИМ28 - М - А2
Нафталин (CioH₈)	от 0 до 12 млн’¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Нафталин (CioH₈)	от 0 до 12 млн’¹		6 млн’¹ ± 15 % отн.	10,4 млн’¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-КсИМ CioH₈ ИМ97 -О-А2

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
		компонента в	"С и пределы допускаемого отклонения
		ГС № 1	ГС №2	ГС № 3	ГС №4
Пропанол (С3Н7ОН)	от 0 до 400 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Пропанол (С3Н7ОН)			47 млн'¹ ± 5 % отн.	200 млн'¹ ± 5 % отн.	380 млн'¹ ± 5 % отн.	± 7 % отн	ПИГС-У-15
Тиофен (C4H4S)	от 0 до 25 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Тиофен (C4H4S)			12,5 млн'¹ ± 15 % отн.	21,7 млн'¹ ± 15 % отн.		± 7 % отн	ГГС исп. ГГС-Т, ГГС-КсИМ C4H4S ИМ137-М-Б
Винилхлорид (C2H3CI)	от 0 до 500 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Винилхлорид (C2H3CI)			41 млн'¹ ± 20 % отн.	250 млн'¹ ± 20 % отн.	410 млн'¹ ± 20 % отн.	± 5 % отн	ГСО 10373- 2013
Фенол (С₆Н₅ОН)	от 0 до 25 млн'¹	ПНГ - воздух				-	ТУ 6-21-5- 82, марка Б
Фенол (С₆Н₅ОН)			12,5 млн'¹ ± 5 % отн.	23,8 млн'¹ ± 5 % отн.	-	± 7 % отн	ПИГС-Э-01

Определяемый компонент

Диапазон измерений объемной до-ли определяемого компонента

Номинальное компонента в

значение объемной доли определяемого "С и пределы допускаемого отклонения

Погрешность аттестации

Источник получения ПГС (ГОСТ, ТУ и др.)

ГС № 1

ГС №2

ГС № 3

ГС №4

Примечания:

1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.
3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.
4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К;
5) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Т;
6) При поверке термохимических датчиков в качестве газа разбавителя для генератора ГГС используется ПНГ - воздух марки Б по ТУ 6-21-5-82, при поверке оптических датчиков в качестве газа разбавителя для генератора ГГС используется азот о.ч., сорт 1 по ГОСТ 9293-74;
7) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1 ШДЕК.418313.500 ТУ, зав. № 01;
8) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013;
9) ПИГС - парофазные источники газовых смесей по ТУ 4215-001-20810646-99.

Таблица А.8 Технические характеристики ГС для определения метрологических характеристик датчиков Oldham модели iTrans2

О преде ляемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
О преде ляемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Метан (СНд)	От 0 до 2,2 % (от 0 до 50 % НКПР)		1,1 % об.д. ± 5 % отн.	2,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10257- 2013
Аммиак (ЫНз)	От 0 до 7,5 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Аммиак (ЫНз)	От 0 до 7,5 % (от 0 до 50 % НКПР)		3,7 % ± 5 % отн.	7,1 %±5 % отн.	-	± 1,5 % отн.	ГСО 10327- 2013
Этан (СгНб)	От Одо 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этан (СгНб)	От Одо 1,25 % (от 0 до 50 % НКПР)		0,63 % об.д. ± 5 % отн.	1,2% об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10244- 2013
Пропан (СзНв)	От 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
			0,43 % об.д. ± 5 % отн.			± (-2,5-Х+2,75) % отн.	ГСО 10263- 2013
				0,8 % об.д. ±5 % отн.	-	± 1,5 % отн.	ГСО 10263- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бутан (СдНю)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Бутан (СдНю)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63% об.д. ± 10 % отн.		± (-1,667Х+2,667) % отн.	ГСО 10246- 2013
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Пентан (С5Н12)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ± 10 % отн.	0,63 % об.д. ± 10 % отн.		± (-1,667 Х+2,667) % отн.	ГСО 10365- 2013
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)		(0,250 ± 0,025) %	(0,475 ± 0,025) %	-	± (-8,9-Х+6,2) % отн.	ГСО 9766- 2011
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Водород (Н2)	От 0 до 2,0 % (от 0 до 50 % НКПР)		1,00 % об.д. ± 5 % отн.	1,90 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10325- 2013
Ацетилен (С2Н2)	От 0 до 1,15% (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Ацетилен (С2Н2)	От 0 до 1,15% (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10386- 2013
Этилен (С2Н4)	От 0 до 1,15 % (от 0 до 50 % НКПР)	ПНГ - воздух					Марка Б по ТУ 6-21-5-82
Этилен (С2Н4)	От 0 до 1,15 % (от 0 до 50 % НКПР)		0,55 % об.д. ± 5 % отн.	1,09 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10248- 2013
Пропилен (СзНб)	От 0 до 1,0% (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Пропилен (СзНб)	От 0 до 1,0% (от 0 до 50 % НКПР)		0,50 % об.д. ± 5 % отн.	0,95 % об.д. ± 5 % отн.	-	±1,5 % отн.	ГСО 10250- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Бензол (СбНб)	От 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 %± 10 % отн.	0,54 %± 10 % отн.	-	± (-2,0-Х±2,7) % отн.	ГСО 10366- 2013
Оксид этилена (С₂Н₄О)	От 0 до 1,3 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	Марка Б по ТУ 6-21-5-82
Оксид этилена (С₂Н₄О)	От 0 до 1,3 % (от 0 до 50 % НКПР)		0,6 % об.д. ± 5 % отн.	1,24 % об.д. ± 5 % отн.	-	± 1,5 % отн.	ГСО 10387-2013
Октан (CsHis)	От 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,2 ± 0,02) %			± 8 % отн.	ГГП-1
				(0,38 ± 0,02) %	-	± 5 % отн.	ГГП-1
Нонан (С9Н20)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1
Декан (С10Н22)	От 0 до 0,35 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,18 ±0,02) %			± 8 % отн.	ГГП-1
				(0,33 ± 0,02) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Этанол (С2Н5ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,8 ± 0,07) %			± 8 % отн.	ГГП-1
				(1,48 ±0,07) %	-	± 5 % отн.	ГГП-1
Метанол (СНзОН)	От 0 до 2,75 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(1,4± 0,15) %			± 8 % отн.	ГГП-1
				(2,6 ±0,15) %	-	± 5 % отн.	ГГП-1
Толуол (С₆Н₅СНз)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1
Ацетон ((СНз)г СО)	От Одо 1,25 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Ацетон ((СНз)г СО)	От Одо 1,25 % (от 0 до 50 % НКПР)		0,65 % ± 5 % отн.	1,15 %±5 % отн.		± 1,5 % отн.	ГСО 10385- 2013
Стирол (С₆Н₅СНСН₂)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,28 ± 0,03) %			± 8 % отн.	ГГП-1
				(0,52 ± 0,03) %	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Этилацетат (СдШОг)	От 0 до 1,1 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			(0,55 ± 0,05) %			± 8 % отн.	ГГП-1
				(1,05 ±0,05) %	-	± 5 % отн.	ГГП-1
Метилтретбутиловый эфир ((С₅Н₁₂О)	От 0 до 0,8 % (от 0 до 50 % НКПР)	ПНГ - воздух					ТУ 6-21-5-82, марка Б
			(0,4 ± 0,04) %			± 8 % отн.	ГГП-1
				(0,76 ± 0,04) %	-	± 5 % отн.	ГГП-1
1,3-бутадиен (С₄Нв)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
1,3-бутадиен (С₄Нв)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 % об.д. ±10% отн.	0,63 % об.д. ± 10 % отн.	-	± (-1,667Х±2,667) % отн.	ГСО 10389-2013
Бензин автомобильный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин авиационный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Бензин неэтилированный	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Топливо для реактивных двигателей	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Топливо дизельное	От 0 до 50 % НКПР	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			20 % НКПР			± 8 % отн.	ГГП-1
				50 % НКПР	-	± 5 % отн.	ГГП-1
Метан (СНд)	От 0 до 4,4 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Метан (СНд)	От 0 до 4,4 % (от 0 до 100 % НКПР)		2,20 % ±0,25 %	4,15 % ± 0,25 %	-	±0,8 % отн.	ГСО 9750- 2011
Этан (СгНб)	От 0 до 2,5 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Этан (СгНб)	От 0 до 2,5 % (от 0 до 100 % НКПР)		1,25 % об.д. ± 10 % отн.	2,25 % об.д. ± 10 % отн.	-	±(-0,046Х± 1,523)% отн.	ГСО 10243- 2013
Пропан (СзШ)	От 0 до 1,7 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Пропан (СзШ)	От 0 до 1,7 % (от 0 до 100 % НКПР)		0,85 % ± 5 % отн.	1,6 %± 5% отн.	-	± 1,5 % отн.	ГСО 10262- 2013
Бутан (С4Н10)	От 0 до 1,4% (от 0 до 100 % НКПР)	Азот					ГОСТ 9293- 74, о.ч., сорт 2
Бутан (С4Н10)	От 0 до 1,4% (от 0 до 100 % НКПР)		0,7 % об.д. ± 5 % отн.	1,3 % об.д. ± 5 % отн.		±(-0,046Х± 1,523)% отн.	ГСО 10245- 2013
1,3-бутадиен (С₄Н₆)	от 0 до 1,4 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
1,3-бутадиен (С₄Н₆)	от 0 до 1,4 % (от 0 до 100 % НКПР)		0,7 % ± 5 % отн.	1,33 %± 5% отн.		± (-0,046Х± 1,523) % отн.	ГСО 10388- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС№ 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Пентан (С5Н12)	От 0 до 1,4% (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Пентан (С5Н12)	От 0 до 1,4% (от 0 до 100 % НКПР)		0,7 % ± 5 % отн.	1,3 %± 5% отн.		± 1,5% отн.	ГСО 10378- 2013
Гексан (СбНм)	От 0 до 1,0 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Гексан (СбНм)	От 0 до 1,0 % (от 0 до 100 % НКПР)		0,5 % ± 5 % отн.	0,95 % ± 5 % отн.	-	± 2 % отн.	ГСО 9689- 2010
Ацетилен (С2Н2)	От 0 до 2,3 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Ацетилен (С2Н2)	От 0 до 2,3 % (от 0 до 100 % НКПР)		1,15% об.д. ± 5 % отн.	2,2 % об.д. ± 5 % отн.	-	± (-0,046Х+1,523) % отн.	ГСО 10379- 2013
Этилен (С2Н4)	От 0 до 2,3 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Этилен (С2Н4)	От 0 до 2,3 % (от 0 до 100 % НКПР)		1,15% об.д. ± 5 % отн.	2,2 % об.д. ± 5 % отн.	-	±(-0,046X4-1,523)% отн.	ГСО 10247- 2013
Пропилен (СзНб)	От 0 до 2,0 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Пропилен (СзНб)	От 0 до 2,0 % (от 0 до 100 % НКПР)		1,15 % об.д. ± 5 % отн.	1,9 % об.д. ± 5 % отн.	-	± (-0,046X4-1,523) % отн.	ГСО 10249- 2013
Бензол (СбНб)	От 0 до 1,2 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Бензол (СбНб)	От 0 до 1,2 % (от 0 до 100 % НКПР)		0,6 % ± 5 % отн.	1,1 %±5% отн.		±1,5% отн.	ГСО 10367- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Оксид этилена (С2Н4О)	От 0 до 2,6 % (от 0 до 100 % НКПР)	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
Оксид этилена (С2Н4О)	От 0 до 2,6 % (от 0 до 100 % НКПР)		1,3 % об.д. ± 5 % отн.	2,45 % об.д. ± 5 % отн.	-	±1,5% отн.	ГСО 10383- 2013
Метан (СН₄)	от 0 до 100 %	Азот				-	ГОСТ 9293- 74, о.ч., сорт 2
			50 % об.д. ± 5 % отн.			± (-0,008Х±0,76) % отн.	ГСО 10256- 2013
				97 % об.д. ± 0,5 % отн.	-	±0,10 % отн.	ГСО 10256- 2013
Диоксид углерода (СО₂)	от 0 до 0,5%	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
	от 0 до 0,5%		0,09 % об.д. ± 10 % отн.	0,25 % об.д. ± 10 % отн.	0,45 % об.д. ± 10 % отн.	± (-2,5Х±2,75) % отн.	ГСО 10241- 2013
	от 0 до 5 %	ИНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,5 % об.д. ± 10 % отн.			± (-2,5Х±2,75) % отн.	ГСО 10241- 2013
				2,5 % об.д. ± 5 % отн.	4,75 % об.д. ± 5 % отн.	± (-0,046Х± 1,523) % отн.	ГСО 10241- 2013
	от 0 до 100 %	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			50 % об.д. ± 5 % отн.			± (-0,008Х±0,76) % отн.	ГСО 10241- 2013
				97 % об.д.± 0,5 % отн.		±0,1 % отн.	ГСО 10241- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хлор (С1₂)⁴⁾	от 0 до 99,9 млн^-1	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00038 % об.д. ± 30 % отн.			± (-2222,2-Х+10,2) % отн.	ГСО 10372- 2013
				0,005 % об.д. ± 20 % отн.	0,0083 % об.д. ± 20 % отн.	± 5 % отн.	ГСО 10372-2013
Водород (Н₂)	от 0 до 999 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,0076 % об.д. ± 30 % отн.			± (-1111,ГХ+5,11) % отн.	ГСО 10325- 2013
				0,05 % об.д.± 20 % отн.	0,083 % об.д. ± 20 % отн.	±(-15,15-Х+4,015)% отн.	ГСО 10325- 2013
Оксид углерода (СО)	от 0 до 999 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Оксид углерода (СО)	от 0 до 999 млн’¹		0,0041 % об.д. ± 20 % отн.	0,05 % об.д. ± 20 % отн.	0,083 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10242- 2013
Сероводород (H₂S)	от 0 до 500 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Сероводород (H₂S)	от 0 до 500 млн’¹		0,00165 % об.д. ± 20 % отн.	0,025 % об.д. ± 20 % отн.	0,0415 % об.д. ± 20 % отн.	±(-15,15Х+4,015)% отн.	ГСО 10329- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Аммиак (NH₃)	от 0 до 200 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
Аммиак (NH₃)	от 0 до 200 млн’¹		0,0025 % об.д. ± 20 % отн.	0,01 % об.д. ± 20 % отн.	0,0165 % об.д. ± 20 % отн.	± (-15,15X4-4,015) % отн.	ГСО 10327- 2013
Диоксид азота (NO₂)	от 0 до 30 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00023 ± 30 % отн.			± (-1111,ГХ+5,11) % отн.	ГСО 10331- 2013
				0,0015 ±20 % отн.	0,0025 ± 20 % отн.	± (-15,15 X4-4,015) % отн.	ГСО 10331- 2013
Кислород (0₂)	от 0 до 30 %	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			15 % об.д. ± 5 % отн.			± (-0,046Х+1,523) % отн.	ГСО 10253- 2013
				29 % об.д. ± 5 % отн.	-	±(-0,008Х+0,76) % отн.	ГСО 10253- 2013
Диоксид серы (S02)	от 0 до 30 млн’¹	ПНГ - воздух				-	ТУ 6-21-5-82, марка Б
			0,00035 % об.д. ± 30 % отн.			±(-1111,1Х+5,11)% отн.	ГСО 10342- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	± (-15,15Х+4,015) % отн.	ГСО 10342- 2013

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное компонента в i	значение объемной доли определяемого "С и пределы допускаемого отклонения			Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС № 1	ГС №2	ГС № 3	ГС №4	Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
Хлористый водород (НС1)	от 0 до 30 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,00031 % об.д. ± 30 % отн.			± (-2222,2X4-10,2) % отн.	ГСО 10371- 2013
				0,0015 % об.д. ± 20 % отн.	0,0025 % об.д. ± 20 % отн.	± 5 % отн	ГСО 10371-2013
Фосфин (РНз)	от 0 до 1 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
Фосфин (РНз)	от 0 до 1 млн'¹		0,067млн'¹ ± 5 % отн.	0,5мл1Г' ± 5 % отн.	0,95млн'‘ ± 5 % отн.	± 7 % отн	ГГС йен. ГГС-Р, ГГС-К с ГС РНз- N₂№ 10348- 2013
Синильная кислота (HCN)	от 0 до 30 млн'¹	Азот					ГОСТ 9293- 74, о.ч., сорт 1
			0,0001 % об.д. ± 30 % отн.			± (-2222,2-Х+10,2) % отн.	ГСО 10376- 2013
				15 млн'¹ ± 20 % отн.	25 млн'¹ ± 20 % отн.	±5 % отн.	ГСО 10376- 2013

Определяемый компонент	Диапазон измерений объемной до-ли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения				Погрешность аттестации	Источник получения ПГС (ГОСТ, ТУ и др.)
		ГС № 1	ГС №2	ГС № 3	ГС №4
Оксид азота (NO)	от 0 до 1000 млн'¹	Азот				-	ГОСТ 9293- 74, о.ч., сорт 1
			0,0083 % об.д. ± 20 % отн.	0,053 % об.д. ± 20 % отн.	0,083 % об.д. ± 20 % отн.	±(-15,15Х+4,015)% отн.	ГСО 10323- 2013
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011; 2) Поверочный нулевой газ (ПИТ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82. 3) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС. 4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К; 5) ГГС-Р - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р; 6) При поверке термохимических датчиков горючих газов в качестве газа разбавителя для генератора ГГС используется ПНГ - воздух марки Б по ТУ 6-21-5-82, при поверке оптических датчиков горючих газов в качестве газа разбавителя для генератора ГГС используется азот о.ч., сорт 1 по ГОСТ 9293-74; 7) ГГП-1 - Рабочий эталон l-ro разряда - комплекс ГГП-1ШДЕК.418313.500 ТУ, зав. № 01; 8) Бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013; 9) ПИГС - парофазные источники газовых смесей по ТУ 4215-001-20810646-99.

Таблица А.9 - Технические характеристики эквивалентных ГС пропан - воздух / пропан - азот, используемых при периодической поверке газоанализаторов горючих газов с оптическими датчиками

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС № 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
октан (CsHis)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
октан (CsHis)		0,87 % ± 5 % отн.	±1,5% отн.	ГСО 10263-2013
нонан (С9Н20)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
нонан (С9Н20)		1,0 % ± 5 % отн.	± 1,5 % отн.	ГСО 10263-2013
декан (С10Н22) (датчики модели OLCTIR)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
декан (С10Н22) (датчики модели OLCTIR)		1,0 % ± 5 % отн.	± 1,5 % отн.	ГСО 10263-2013
декан (С10Н22) (оптические датчики за исключением модели OLCTIR)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
		0,49 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
метанол (СНзОН) ) (дат-чики модели OLCTIR)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
метанол (СНзОН) ) (дат-чики модели OLCTIR)		1,0 % ± 5 % отн.	±1,5 % отн.	ГСО 10263-2013
метанол (СНзОН) (оптиче-ские датчики за исключением модели OLCTIR)	азот			ГОСТ 9293-74, о.ч., сорт 2
		1,23 %± 5% отн.	±1,5% отн.	ГСО 10262-2013
этанол (С2Н5ОН) (датчики модели OLCTIR)	азот			ГОСТ 9293-74, о.ч., сорт 2
этанол (С2Н5ОН) (датчики модели OLCTIR)		1,15 % ± 5 % отн.	±1,5 % отн.	ГСО 10262-2013
этанол (С2Н5ОН) (оптиче-ские датчики за исключением модели OLCTIR)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
		1,0 % ± 5 % отн.	±1,5 % отн.	ГСО 10263-2013
толуол (С6Н5СН3)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
толуол (С6Н5СН3)		0,51 %±5%отн.	± 1,5 % отн.	ГСО 10263-2013
метил-третбутиловый эфир (СНзСО(СНз)з)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
метил-третбутиловый эфир (СНзСО(СНз)з)		0,61 % ± 5 % отн.	±1,5 % отн.	ГСО 10263-2013

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС № 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
стирол (С6Н5СНСН2)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
стирол (С6Н5СНСН2)		0,22 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
этилацетат (СдШОг) (дат-чики модели OLCTIR)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
этилацетат (СдШОг) (дат-чики модели OLCTIR)		0,36 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
этилацетат (С4Н8О2) (оп-тические датчики за исключением модели OLCTIR)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
		0,41 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
бензин автомобильный	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
бензин автомобильный		0,5 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
топливо дизельное	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
топливо дизельное		0,4 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
бензин авиационный	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
бензин авиационный		0,45 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
бензин неэтилированный	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
бензин неэтилированный		0,5 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013

Таблица А. 10 - Технические характеристики эквивалентных ГС пропан - воздух, используемых при периодической поверке газоанализаторов горючих газов с термохимическими датчиками

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС № 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
октан (CsHis)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
октан (CsHis)		0,45 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
нонан (С9Н20)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
нонан (С9Н20)		0,49 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС № 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
декан (С10Н22)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
декан (С10Н22)		0,42 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
метанол (СНзОН)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
метанол (СНзОН)		0,9 % ± 5 % отн.	±1,5% отн.	ГСО 10263-2013
этанол (С2Н5ОН)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
этанол (С2Н5ОН)		1,0 % ± 5 % отн.	± 1,5 % отн.	ГСО 10263-2013
толуол (С6Н5СН3)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
толуол (С6Н5СН3)		0,37 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
метил-третбутиловый эфир (СНзСО(СНз)з)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
метил-третбутиловый эфир (СНзСО(СНз)з)		0,74 % ± 5 % отн.	± 1,5 % отн.	ГСО 10263-2013
стирол (С6Н5СНСН2)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
стирол (С6Н5СНСН2)		0,22 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
этилацетат (С4Н8О2)	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
этилацетат (С4Н8О2)		0,85 % ± 5 % отн.	± 1,5 % отн.	ГСО 10263-2013
бензин автомобильный	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
бензин автомобильный		0,59 % ± 5 % отн.	± 1,5 % отн.	ГСО 10263-2013
топливо дизельное	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
топливо дизельное		0,31 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
бензин авиационный	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
бензин авиационный		0,45 % ± 5 % отн.	± (-2,5Х+2,75) % отн.	ГСО 10263-2013
бензин неэтилированный	ПНГ - воздух			Марка Б по ТУ 6-21-5-82
бензин неэтилированный		0,59 % ± 5 % отн.	±1,5 % отн.	ГСО 10263-2013

Приложение Б

(обязательное)

Схемы подачи ГС на датчики при проведении поверки

1 - источник получения ГС (баллон, ГГС и т.д.);
2 - вентиль тонкой регулировки;
3 - поверяемый датчик;
4 - насадка;
5 - цифровой вольтметр;
6 - ротаметр РМ-А-0,063 Г УЗ;
7 - блок WB (для датчиков модели OLC 10/100);
8 - источник питания.

Рисунок Б.1 - Схема подачи ГС для всех датчиков, кроме датчиков с определяемым компонентом - пары нефтепродуктов, при проведении поверки

1 -ГГП-1 (ГГП-У1);
2 - ГГП-1 (аналитический блок);
3 - поверяемый датчик;
4 - блок WB (для датчиков модели OLC 10/100);
5 - цифровой вольтметр;
6 - ротаметрРМ-А-0,063 Г УЗ;
7 - насадка;
8 - источник питания.

Рисунок Б.2 - Схема подачи ГС для датчиков с определяемым компонентом - пары нефтепродуктов, при проведении поверки

Приложение В

(обязательное)

Метрологические характеристики датчиков

Таблица В.1 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLC 10/100

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний систем То,9Д, С
			абсолютной	относительной, %
Горючие газы¹) (термохимические датчики)	от 0 до 100 % НКПР²⁾	от 0 до 50 % НКПР	±5 % НКПР		20
Примечания: ^-поверочным компонентом является один из следующих определяемых компонентов: аммиак (NH3),метан (СНд), этан(СгНб), пропан (СзНв), бутан (С4Н10), пентан (С5Н12), гексан (С₆Н14), водород (Нг), ацетилен (С2Н2), этилен (С2Н4), пропилен (СзНб), бензол (СвНб), оксид этилена (С2Н4О), октан (СвНи), нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (С6Н5СН3), ацетон ((СНз)г СО), стирол (СвНбСНСНг), этилацетат (С4Н8О2), метилтретбутиловый эфир ((С5Н12О), 1,3-бутадиен (С4Н6), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013; ²) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

(Измененная редакция, изм. № 1)

Таблица В.2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 10

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Горючие газы¹) (термохимические датчики)	от 0 до 100 % НКПР²⁾	от 0 до 50 % НКПР	±5 % НКПР		20
Оксид углерода (СО)	от 0 до 300 млн'¹	от 0 до 50 млн’¹ включ	±5млн'¹	-	45
		свыше 50 до 300 млн'¹	-	±10
Оксид азота (NO)³⁾	от 0 до 100 млн’¹	от 0 до 10 млн'¹ включ	±2 млн'¹	-	30
		свыше 10 до 100 млн'¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То,9Д, с
			абсолют ной	относительной, %
Диоксид азота (NO₂)³⁾	от 0 до 30 млн'¹	от 0 до 3 млн'¹ включ	±0,6 млн'¹	-	75
		свыше 3 до 30 млн'¹	-	±20
Хладон R22 (CHC1F₂)	от 0 до 2000 млн'¹	от 0 до 100 млн'¹	±25 млн'¹	-	60
Хладон R134a (C₂H₂F₄)	от 0 до 2000 млн'¹	от 0 до 200 млн'¹ включ	±50 млн'¹	-	60
		свыше 200 до 2000 млн'¹		±25

Примечания:

')- см. примечание’^ к таблице 2;

²) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
³⁾ - используются для измерения объемной доли определяемого компонента при аварийной

ситуации.____________________________________________________________________________

(Измененная редакция, изм. № 1)

Таблица В.З - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели СТХ 300 IR

Определяемый компонент	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной до-ли определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Диоксид углерода (СО₂)	от 0 до 1 %	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		свыше 0,5 до 1 %	-	±20
	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 % (об.д-)	-	70
		свыше 0,5 до 5%	-	±20
	от 0 до 10 %	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		свыше 0,5 до 10%	-	±20
	от 0 до 50 %	от 0 до 0,5 % включ	±0,1 % (об.д.)	-	70
		свыше 0,5 до 50%	-	±20

(Измененная редакция, изм. № 1)

Таблица В.4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для оптических датчиков Oldham модели OLCT IR, OLCT 60IR, OLCT 80IR, OLCT 60XPIR, OLCT 80XPIR и OLCT 100 XPIR

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Горючие газы¹) (оптические датчики)	от 0 до 100 % НКПР ²⁾	от 0 до 50 % НКПР включ	±5 % НКПР	-	20
		свыше 50 до 100% НКПР	-	±10
Горючие газы¹) (оптические датчики) ³⁾	от 0 доЮО % НКПР ²⁾	от 0 до 50 % НКПР	±5% НКПР		20
Метан (СШ)	от 0 до100 %	от 0 до 50 % включ	±5 % об. д.	-	20
		свыше 50 до 100%	-	±10

Определяемый компонент	Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, С
			абсолютной	относитель ной, %
Диоксид углерода (СО2)	OLCT 60 IR, OLCT 60 XPIR, OLCT 100 XPIR
	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 %	-	30
		свыше 0,5 до 5 %	-	±20
	OLCT 100 XPIR
	от 0 до 10 %	от 0 до 0,5 % включ	±0,1 %	-	30
		свыше 0,5 до 10 %	-	±20
	OLCT IR, OLCT 60 IR, OLCT 80 IR (с подключенным OLCT IR)
	от 0 до 3 %	от 0 до 0,5 % включ	±0,1 %	-	30
		свыше 0,5 до 3 %	-	±20
Примечания: ^-поверочным компонентом является один из следующих определяемых компонентов: метан (СН4), этан(СгНб), пропан (СзНв), бутан (С4Н10), 1,3-бутадиен (СдНб), пентан (С5Н12), гексан (СбНм), ацетилен (С2Н2), этилен (С2Н4), пропилен (СзНб), бензол (СбНб), оксид этилена (С2Н4О), октан (CsHis), нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (С6Н5СН3), ацетон ((СНз)г СО), стирол (С6Н5СНСН2), этилацетат (С4Н8О2), метилтретбутиловый эфир ((С5Н12О), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013; Датчики моделей OLCT IR, OLCT 60 IR, OLCT 80 IR не имеют следующих определяемых компонентов: ацетилен (С2Н2), этилен (С2Н4), 1,3-бутадиен (С4Н6), стирол (СбНзСНСНг). ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; Датчики горючих газов определяемым компонентом для которых является октан (CsHis),нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (СбНбСНз), ацетон ((СНз)г СО), стирол (СбНбСНСНг), этилацетат (С4Н8О2), метилтретбутиловый эфир ((С5Н12О), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013 имеют диапазон измерений от 0 до 50 % НКПР; ³⁾ - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР определяется при заказе и должен указываться в паспорте.

(Измененная редакция, изм. № 1)

Таблица В.5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 100 ХР, OLCT 100 НТ и OLCT 100 IS

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Термохимические сенсоры (OLCT 100 ХР, OLC^r				’ 100 НТ)
Горючие газы (термохимические датчики)	от 0 до 100 % НКПР²⁾	от 0 до 50 % НКПР	±5% НКПР		20
Электрохимические сенсоры (OLCT			00 XPnOLCTlOO IS)
Оксид углерода (СО)	от 0 до 100 млн'¹	от 0 до 20 млн'¹включ	±4 млн'¹	-	45
		свыше 20 до 100 млн'¹	-	±20
	от 0 до 300 млн'¹	от 0 до 50 млн'¹включ	±5 млн'¹	-
		свыше 50 до 300 млн’¹	-	±10
	от 0 до 1000 млн'¹	от 0 до 100 млн'¹ включ	±10 млн'¹	-
		свыше 100 до 1000 млн'¹	-	±10
Водород (Н₂)	от 0 до 2000 млн'¹	от 0 до 100 млн'¹ включ	±10 млн'¹	-	150
		свыше 100 до 2000 млн'¹	-	±10
Сероводород (H₂S)	от 0 до 30 млн'¹	от 0 до 8 млн'¹ включ	±1,6 млн'¹	-	45
		свыше 8 до 30 млн'¹	-	±20
	от 0 до 100 млн’¹	от 0 до 20 млн'¹ включ	±4,0 млн'¹	-
		свыше 20 до 100 млн'¹	-	±20
	от 0 до 1000 млн'¹	от 0 до 100 млн'¹ включ	±20 млн’¹	-
		свыше 100 до 1000 млн'¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То_;9Д, с
Определяемый компонент			абсолютной	относитель ной, %
Аммиак (NH3)	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±5 млн’¹	-	55 (IS) 180 (ХР)
	от 0 до 100 млн'¹	свыше 20 до 100 млн'¹	-	±25
	от 0 до 1 000 млн'¹	от 0 до 60 млн'¹включ	±12 млн’¹	-
	от 0 до 1 000 млн'¹	свыше 60 до 1000 млн'¹	-	±20
	от 0 до 5000 млн’¹	от 0 до 200 млн'¹ включ	±40 млн'¹	-
	от 0 до 5000 млн’¹	свыше 200 до 5000 млн’¹	-	±20
Оксид азота (NO)³⁾	от 0 до 100 млн'¹	от 0 до 10 млн'¹ включ	±2 млн’¹	-	30
	от 0 до 100 млн'¹	свыше 10 до 100 млн’¹	-	±20
	от 0 до 300 млн'¹	от 0 до 50 млн'¹ включ	±10 млн’¹	-
	от 0 до 300 млн'¹	свыше 50 до 300 млн'¹	-	±20
	от 0 до 1000 млн’¹	от 0 до 100 млн'¹ включ	±20 млн’¹	-
	от 0 до 1000 млн’¹	свыше 100 до 1000 млн'¹	-	±20
Кислород (О₂)	от 0 до 30 %	от 0 до 30 %	±0,5 % (об. д.)	-	10
Метимеркап-тан (CH₃SH)³⁾	от 0 до 100 млн’¹	от 0 до 16 млн’¹включ	±4 млн’¹	-	30
Метимеркап-тан (CH₃SH)³⁾	от 0 до 100 млн’¹	свыше 16 до 100 млн'¹	-	±25	30
Этилмеркап-тан (C₂H₅SH)³>	от 0 до 100 млн’¹	от 0 до 16 млн'¹ включ	±4 млн’¹	-	30
Этилмеркап-тан (C₂H₅SH)³>	от 0 до 100 млн’¹	свыше 16 до 100 млн’¹	-	±25	30
Электрохимические сенсоры			(OLCT100 IS)
Диоксид азота (NO₂)	от 0 до 10 млн'¹	от 0 до 1 млн'¹ включ	±0,2 млн'¹	-	75
	от 0 до 10 млн'¹	свыше 1 до 10 млн'¹	-	±20
	от 0 до 30 млн’¹	от 0 до 3 млн’¹ включ	±0,6 млн’¹	-
	от 0 до 30 млн’¹	свыше 3 до 30 млн’¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То,9Д, с
			абсолютной	относительной, %
Диоксид серы (SO₂)	от 0 до 10 млн’¹	от 0 до 4,5 млн’¹ включ	±0,9 млн’¹	-	60
		свыше 4,5 до 10 млн’ 1	-	±20
	от 0 до 30 млн’¹	от 0 до 4,5 млн’¹включ	±0,9 млн’¹	-
		свыше 4,5 до 30 млн’ 1	-	±20
	от 0 доЮО млн’¹	от 0 до 20 млн’¹включ	±4,0 млн’¹	-
		свыше 20 до 100 млн’¹	-	±20
Хлористый водород (НС1)	от 0 до 30 млн’¹	от 0 до 4 млн’¹ включ	±0,8 млн’¹	-	60
		свыше 4 до 30 млн'¹	-	±20
	от 0 до 100 млн’¹	от 0 до 30 млн’¹	±5 млн’¹	-
Синильная кислота (HCN)³⁾	от 0 до 10 млн’¹	от 0 до 1 млн’¹включ	±0,25 млн'¹	-	75
		свыше 1 до 10 млн’¹	-	±25
	от 0 до 30 млн’¹	от 0 до 1 млн’¹ включ	±0,2 млн’¹
		свыше 1 до 30 млн’¹	-	±20
Хлор (Ch)³⁾	от 0 до 10 млн’¹	от 0 до 0,5 млн’¹включ	±0,1 млн'¹	-	60
		свыше 0,5 до 10 млн’¹	-	±20
Фосген (СОС1₂)	от 0 до 1,0 млн’¹	от 0 до 0,1 млн’¹ включ	±0,025 млн’¹	-	90
		свыше 0,1 до 1,0 млн’¹	-	±25
Фосфин (РН₃)	от 0 до 1,0 млн’¹	от 0 до 0,07 млн’¹включ	±0,02 млн’¹	-	120
		свыше 0,07 до 1 млн’¹	-	±20
Арсин (AsH₃)³⁾	от 0 до 1,0 млн’¹	от 0 до 0,07 млн’¹ включ	±0,02 млн’¹	-	120
		свыше 0,07 до 1 млн’¹		±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускае-мого времени установления показаний СИ То_;9Д, с
Определяемый компонент			абсолютной	относительной, %
Этиленоксид (С₂Н₄О)³⁾	от 0 до 30 млн’¹	от 0 до 0,8 млн’¹ включ	±0,2млн ¹	-	180
Этиленоксид (С₂Н₄О)³⁾	от 0 до 30 млн’¹	свыше 0,8 до 30 млн' 1	-	±25	180
Формальдегид (СН₂О)³⁾	от 0 до 50 млн’¹	от 0 до 10 млн’¹	±2,0 млн’¹	-	240
Фтор (F2)³’	от 0 до 1 млн’¹	от 0 до 0,07 млн’¹включ	±0,018 млн'¹	-	60
Фтор (F2)³’	от 0 до 1 млн’¹	свыше 0,07 до 1 млн' 1	-	±25	60
Полупроводниковые сенсоры (OLCT 100 ХР)
(о,м,п)-ксилол (СбН₄(СН₃)₂)³⁾	от 0 до 500 млн’¹	от 0 до 100 млн’¹ включ	±25 млн'¹	-	60
(о,м,п)-ксилол (СбН₄(СН₃)₂)³⁾	от 0 до 500 млн’¹	свыше 100 до 250 млн’¹	-	±25	60
Толуол (С₆Н₅СНз)³⁾	от 0 до 500 млн’¹	от 0 до 100 млн’¹ включ	±25 млн’¹	-	60
Толуол (С₆Н₅СНз)³⁾	от 0 до 500 млн’¹	свыше 100 до 500 млн'¹	-	±25	60
Этанол (С₂Н₅ОН)	от 0 до 500 млн’¹	от 0 до 100 млн’¹ включ	±25 млн’¹	-	60
Этанол (С₂Н₅ОН)	от 0 до 500 млн’¹	свыше 100 до 500 млн’¹	-	±25	60
Хладон R22 (CHC1F₂)	от 0 до 2000 млн’¹	от 0 до 100 млн’¹	±25 млн’¹	-	60
Хладон R12 (CC1₂F₂)	от 0 до 10000 млн’¹	от 0 до 100 млн’¹	±25 млн’¹	-	60
Хладон R134a (C₂H₂F₄)	от 0 до 2000 млн'¹	от 0 до 200 млн’¹ включ	±50 млн’¹	-	60
Хладон R134a (C₂H₂F₄)	от 0 до 2000 млн'¹	свыше 200 до 2000 млн’¹	-	±25	60
Хладон R227a (C3HF7)	от 0 до 10000 млн'¹	от 0 до 1000 млн’¹ включ	±250 млн’¹	-	60
Хладон R227a (C3HF7)	от 0 до 10000 млн'¹	свыше 1000 до 5000 млн’¹	-	±25	60
Изопропанол (С3Н7ОН)	от 0 до 500 млн’¹	от 0 до 30 млн'¹	±10 млн'¹	-	20
Хладон R407c⁴⁾	от 0 до 1000 млн’¹	от 0 до 100 млн’¹включ	±25млн'¹		60
Хладон R407c⁴⁾	от 0 до 1000 млн’¹	свыше 100 до 1000 млн’¹	-	±25	60

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускае-мого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Хладон R410a⁵⁾	от 0 до 1000 млн'¹	от 0 до 100 млн'¹ включ	±25млн'¹	-	60
		свыше 100 до 1000 млн'¹	-	±25
Примечания: см. примечание ¹¹ к таблице 2; ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; ³⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации; ⁴⁾ - Хладон R407c смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a (C2H2F4) -52%; ⁵) - Хладон R410a смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.

(Измененная редакция, изм. № 1)

Таблица В.6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой ос

новной погрешности и предел допускаемого времени установления показаний для датчиков

Oldham модели OLCT 20, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR и СТХ 300

Определяемый компонент	Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускае-мого времени установления показаний СИ Тодд, с
Определяемый компонент			абсолютной	относительной, %
OLCT 20, OLCT 60, OLCT 80
Горючие газы¹) (термохимические датчики)	от 0 до 100 % НКПР²⁾	от 0 до 50 % НКПР	±5 % НКПР		20
Горючие газы (метан, водород, гексафторид серы) (термокондуктометрические датчики)	от 0 до100 %	от 0 до 50 % включ	±5 % (об. д.)	-	20
	от 0 до100 %	свыше 50 до 100%		±10	20
Метимеркаптан (CH₃SH)³⁾	от 0 до 30 млн'¹	от 0 до ЗОмлн'¹	±4 млн'¹	-	30
Этилмеркаптан (C₂H5SH)³⁾	от 0 до 30 млн'¹	от 0 до ЗОмлн' 1	±4 млн'¹	-	30

Определяемый ком понент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
Определяемый ком понент			абсолютной	относительной, %
OLCT 20, OLCT 60, OLCT 8С			и СТХЗОО
Аммиак (NH₃)	от 0 до 100 млн’¹	от 0 до 20 млн’¹ включ	±5 млн’¹	-	55
	от 0 до 100 млн’¹	свыше 20 до 100 млн’¹	-	±25
	от 0 до 1000 млн’¹	от 0 до 60 млн’¹ включ	±12 млн’¹	-
	от 0 до 1000 млн’¹	свыше 60 до 1000 млн’¹	-	±20
	от 0 до 5000 млн’¹	от 0 до 200 млн’¹ включ	±40 млн’¹	-
	от 0 до 5000 млн’¹	свыше 200 до 5000 млн’¹	-	±20
Оксид углерода (СО)	от 0 до 100 млн’¹	от 0 до 20 млн'¹ включ	±4 млн’¹		45
	от 0 до 100 млн’¹	свыше 20 до 100 млн’¹	-	±20
	от 0 до 300 млн’¹	от 0 до 50 млн’¹ включ	±5 млн’¹	-
	от 0 до 300 млн’¹	свыше 50 до 300 млн’¹	-	±10
	от 0 до 1000 млн’¹	от 0 до 100 млн’¹ включ	±10 млн’¹	-
	от 0 до 1000 млн’¹	свыше 100 до 1000 млн’¹	-	±10
Сероводород (H₂S)	от 0 до 30 млн’¹	от 0 до 8 млн’ ¹ включ	±1,6 млн’¹	-	45
	от 0 до 30 млн’¹	свыше 8 до 30 млн’¹	-	±20
	от 0 до 100 млн’¹	от 0 до 20 млн’¹ включ	±4,0 млн’¹	-
	от 0 до 100 млн’¹	свыше 20 до 100 млн’¹	-	±20
	от 0 до 1000 млн'¹	от 0 до 100 млн’¹ включ	±20 млн’¹	-
	от 0 до 1000 млн'¹	свыше 100 до 1000 млн’¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
Определяемый компонент			абсолютной	относительной, %
Оксид азота (NO)³⁾	от 0 до 100 млн'¹	от 0 до 10 млн'¹ включ	±2 млн'¹	-	30
	от 0 до 100 млн'¹	свыше 10 до 100 млн'¹	-	±20
	от 0 до 300 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-
	от 0 до 300 млн'¹	свыше 50 до 300 млн'¹	-	±20
	от 0 до 1 000 млн'¹	от 0 до 100 млн'¹ включ	±20 млн'¹	-
	от 0 до 1 000 млн'¹	свыше 100 до 1000 млн'¹	-	±20
Водород (Н₂)	от 0 до 2000 млн'¹	от 0 до 100 млн'¹ включ	±10 млн'¹	-	150
Водород (Н₂)	от 0 до 2000 млн'¹	свыше 100 до 2000 млн'¹	-	±10	150
Кислород (О₂)	от 0 до 30 %	от 0 до 30 %	±0,5 % (об. д.)		10
Диоксид азота (N0₂)	от 0 до 10 млн'¹	от 0 до 1 млн'¹ включ	±0,2 млн'¹		75
	от 0 до 10 млн'¹	свыше 1 до 10 млн'¹		±20
	от 0 до 30 млн'¹	от 0 до 3 млн'¹ включ	±0,6 млн'¹	-
	от 0 до 30 млн'¹	свыше 3 до 30 млн'¹	-	±20
Диоксид серы (S0₂)	от 0 до 10 млн'¹	от 0 до 4,5 млн'¹ включ	±0,9 млн'¹	-	60
	от 0 до 10 млн'¹	свыше 4,5 до 10 млн'¹	-	±20
	от 0 до 30 млн'¹	от 0 до 4,5 млн'¹ включ	±0,9 млн'¹	-
	от 0 до 30 млн'¹	свыше 4,5 до 30 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±4,0 млн'¹	-
	от 0 до 100 млн'¹	свыше 20 до 100 млн'¹	-	±20

Определяемый ком понент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Хлористый водород (НС1)	от 0 до 30 млн'¹	от 0 до 4 млн' 1 включ	±0,8 млн'¹		60
		свыше 4 до 30 млн'¹	-	±20
	от 0 до 100 млн’¹	от 0 до 30 млн'¹	±5 млн'¹	-
Синильная кислота (HCN)³⁾	от 0 до 10 млн'¹	от 0 до 1 млн' ¹ включ	±0,25 млн'¹		45
		свыше 1 до 10 млн'¹	-	±25
	от 0 до 30 млн'¹	от 0 до 1 млн'¹ включ	±0,2 млн'¹	-
		свыше 1 до 30 млн'¹	-	±20
Хлор (си)”	от 0 до 10 млн'¹	от 0 до 0,5 млн'¹ включ	±0,1 млн'¹	-	60
		свыше 0,5 до 10 млн'¹	-	±20
Озон (Оз)³¹	от 0 до 1 млн'¹	от 0 до 0,10 млн'¹ включ	±0,03 млн'¹	-	60
		свыше 0,10 до 0,6 млн'¹	-	±25
Фосген (СОС1₂)	от 0 до 1 млн'¹	от 0 до 0,1 млн'¹ включ	±0,03 млн'¹	-	90
		свыше 0,1 до 1,0 млн'¹	-	±25
Фосфин (РНз)	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,02 млн'¹	-	120
		свыше 0,07 до 1 млн'¹	-	±20
Арсин (AsH₃)³⁾	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,02 млн'¹	-	120
		свыше 0,07 до 1 млн'¹	-	±20
Фтористый водород (HF)	от 0 до 10 млн'¹	от 0 до 0,6 млн'¹ включ	±0,1 млн'¹	-	80
		свыше 0,6 до 10 млн'¹		±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускав-мого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Этиленоксид (С2Н4О) 3)	от 0 до 30 млн’¹	от 0 до 0,8 млн’¹ включ	±0,2 млн’¹	-	180
		свыше 0,8 до 30 млн'¹	-	±25
Фтор (F₂)³>	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,018 млн’¹	-	60
		свыше 0,07 до 1 млн'¹	-	±25
Полупроводниковые сенсоры (OLCT 20, OLCT 60, OLCT 80 и СТХ300)
(о,м,п)-ксилол (СбН₄(СНз)₂)³⁾	от 0 до 500 млн'¹	от 0 до 100 млн'¹ включ	±25 млн’¹	-	60
		свыше 100 до 250 млн'¹		±25
Толуол (С₆Н₅СНз)³⁾	от 0 до 500 млн'¹	от 0 до 100 млн'¹ включ	±25 млн’¹	-	60
		свыше 100 до 500 млн'¹	-	±25
Этанол (С2Н5ОН)	от 0 до 500 млн’¹	от 0 до 100 млн'¹ включ	±25 млн’¹		60
		свыше 100 до 500 млн'¹	-	±5
Изопропанол (С3Н7ОН)	от 0 до 500 млн’¹	от 0 до 30 млн'¹	±10 млн’¹	-	20
Полупроводниковые сенсоры OLCT 60 и СТХ300
Хладон R22 (CHCIF2)	от 0 до 2000 млн’¹	от 0 до 100 млн'¹	±25 млн’¹	-	60
Хладон R12 (CCI2F2)	от 0 до 10000 млн'¹	от 0 до 100 млн'¹	±25 млн'¹	-	60
Хладон R134a (C2H2F4)	от 0 до 2000 млн’¹	от 0 до 200 млн’¹ включ	±50млн^-1	-	60
		свыше 200 до 2000 млн’¹	-	±25
Хладон R227a (C3HF7)	от 0 до 10000 млн'¹	от 0 до 1000 млн’¹ включ	±250 млн’¹	-	60
		свыше 1000 до 5000 млн’¹	-	±25

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускае-мого времени установления показаний СИ Тодд, с
Определяемый компонент			абсолютной	относительной, %
Полупроводниковые сенсоры OLCT 60
Хладон R407c⁴⁾	от 0 до 1000 млн'¹	от 0 до 100 млн’¹ включ	125МЛН'¹	-	60
Хладон R407c⁴⁾	от 0 до 1000 млн'¹	свыше 100 до 1000 млн'¹		±25
Хладон R410a⁵⁾	от 0 до 1000 млн'¹	от 0 до 100 млн'¹ включ	±2 5 млн'¹	-	60
Хладон R410a⁵⁾	от 0 до 1000 млн'¹	свыше 100 до 1000 млн'¹		±25
СТХ300
Кислород (О₂)	от 0 до 100 %	от 0 до 100 %	±1,5 % (об. д.)		20
Оксид углерода (СО)³⁾	от 0 до 1 %	от 0 до 1 %	±0,15% (об. д.)	-	20
Оксид углерода (СО)³⁾	от 0 до 10 %	от 0 до 10 %	±1,5% (об. д.)	-	20
Водород (Н₂)	от 0 до 2 %	от 0 до 2 %	±0,2 % (об. д.)	-	150
Примечания: см. примечание к таблице 2; ²⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; ³⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации. ⁴⁾ - Хладон R407c смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a (C2H2F4) -52%; ⁵⁾ - Хладон R410a смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.

(Измененная редакция, изм. № 1)

Таблица В.7 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 200

Определяемый ком понент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
Определяемый ком понент			абсолютной	относительной, %
Горючие газы¹-¹(термохимические датчики)	отОдоЮО % НКПР	от 0 до 50 % НКПР	±5 % НКПР		20
Горючие газы²⁾ (оптические датчики)	от 0 до 100% НКПР ³⁾	от 0 до 50 % НКПР включ	±5 % НКПР		20
Горючие газы²⁾ (оптические датчики)	от 0 до 100% НКПР ³⁾	свыше 50 до 100% НКПР	-	±10	20
Горючие газы¹-* (оптические датчики)⁵⁾	от 0 доЮО % НКПР ²⁾	от 0 до 50 % НКПР	±5 % НКПР	-	20
Диоксид углерода (СОД	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 %	-	30
Диоксид углерода (СОД	от 0 до 5 %	свыше 0,5 до 5%	-	±20	30
Хлор (С1₂)⁴⁾	от 0 до 50 млн'¹	от 0 до 5 млн'¹ включ	±1 млн'¹	-	60
Хлор (С1₂)⁴⁾	от 0 до 50 млн'¹	свыше 5 до 50 млн'¹		±20	60
Оксид углерода (СО)	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±4 млн'¹	-	45
	от 0 до 100 млн'¹	свыше 20 до 100 млн'¹	-	±20
	от 0 до 300 млн'¹	от 0 до 50 млн'¹ включ	±5 млн'¹	-
	от 0 до 300 млн'¹	свыше 50 до 300 млн'¹	-	±10
Сероводород (H₂S)	от 0 до 30 млн'¹	от 0 до 8 млн'¹ включ	±1,6 млн'¹	-	45
	от 0 до 30 млн'¹	свыше 8 до 30 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±4,0 млн'¹	-
	от 0 до 100 млн'¹	свыше 20 до 100 млн'¹	-	±20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Аммиак (NH₃)	от 0 до 100 млн'¹	от 0 до 20 млн'¹ включ	±5 млн'¹	-	55
		свыше 20 до 100 млн'¹	-	±25
	от 0 до 500 млн'¹	от 0 до 30 млн'¹ включ	±6 млн'¹		55
		свыше 30 до 500 млн'¹	-	±20
Диоксид азота (NO₂)⁴⁾	от 0 до 30 млн'¹	от 0 до 3 млн'¹ включ	±0,6 млн'¹	-	75
		свыше 3 до 30 млн'¹	-	±20
Кислород (Ог)	от 0 до 30 %	от 0 до 30 %	±0,5% (об. д.)		10
Диоксид серы (SO₂)	от 0 до 30 млн'¹	от 0 до 4,5 млн'¹ включ	±0,9 млн'¹	-	60
		свыше 4,5 до 30 млн'¹	-	±20
Хлористый водород (НС1)	от 0 до 30 млн'¹	от 0 до 4 млн' ¹ включ	±0,8 млн'¹	-	60
		свыше 4 до 30 млн'¹	-	±20
ФИД датчик
Изобутилен (i-C₄H₈)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹		20
		свыше 50 до 500 млн'¹	-	±20
Гексан (СбНи)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
		свыше 50 до 500 млн'¹	-	±20
Бензол (С₆Нб)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
		свыше 50 до 500 млн'¹	-	±20
Толуол (С₆Н₅СНз)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
		свыше 50 до 500 млн'¹	-	±20

Определяемый ком понент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
Определяемый ком понент			абсолютной	относитель ной, %
Декан (С10Н22)	от 0 до 500 млн'¹	от 0 до 25 млн'¹	±5 млн'¹	-	20
(о,м,п)-ксилол (С₆Н₄(СН₃)2)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
(о,м,п)-ксилол (С₆Н₄(СН₃)2)	от 0 до 500 млн'¹	свыше 50 до 250 млн'¹	-	±20	20
Стирол (С₆Н₅СНСН₂)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн¹ включ	±10 млн'¹		20
Стирол (С₆Н₅СНСН₂)⁴⁾	от 0 до 500 млн'¹	свыше 50 до 250 млн'¹		±20	20
Гептан (С7Н16)	от 0 до 500 млн'¹	от 0 до 40 млн'¹	±10 млн'¹	-	20
Октан (C₈His)	от 0 до 500 млн'¹	от 0 до 50 млн'¹	±10 млн'¹		20
Нонан (С9Н20)	от 0 до 500 млн'¹	от 0 до 50 млн’¹ включ	±10 млн'¹	-	20
Нонан (С9Н20)	от 0 до 500 млн'¹	свыше 50 до 500 млн'¹	-	±20	20
Этиленоксид (С₂Н₄О)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Этиленоксид (С₂Н₄О)⁴⁾	от 0 до 500 млн'¹	свыше 50 до 500 млн'¹	-	±20
Ацетон (СН3СОСН3)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Ацетон (СН3СОСН3)	от 0 до 500 млн'¹	свыше 50 до 500 млн'¹	-	±20	20
Уксусная кислота (СН₃СООН)⁴⁾	от 0 до 500 млн'¹	от 0 до 30 млн'¹	±5 млн'¹	-	20
Бутилацетат (С6Н12О2)	от 0 до 500 млн'¹	от 0 до 50 млн'¹	±10 млн'¹	-	20
Циклогексан (СбН12)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Циклогексан (СбН12)	от 0 до 500 млн'¹	свыше 50 до 300 млн'¹	-	±20	20
Циклогексанон (С₆НюО)⁴⁾	от 0 до 500 млн'¹	от 0 до 12 млн'¹	±3 млн'¹	-	20
Этилен (С₂Н₄)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Этилен (С₂Н₄)	от 0 до 500 млн'¹	свыше 50 до 500 млн'¹	-	±20	20

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого вре-мени установления показаний СИ Тодд, с
Определяемый компонент			абсолютной	относительной, %
Тетрахлорэти-лен(С₂С1₄)⁴⁾	от 0 до 500 млн'¹	от 0 до 25 млн' 1	±5 млн'¹		20
Этилбензол (СбН₅С2Н₅)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹		20
Этилбензол (СбН₅С2Н₅)⁴⁾	от 0 до 500 млн'¹	свыше 50 до 230 млн'¹	-	±20	20
Изопропанол (С3Н7ОН)	от 0 до 500 млн'¹	от 0 до 30 млн'¹	±10 млн'¹	-	20
Нафталин (СюН₈)⁴>	от 0 до 500 млн'¹	от 0 до 12 млн'¹	±3 млн'¹	-	20
Пропанол (С3Н7ОН)	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹		20
Пропанол (С3Н7ОН)	от 0 до 500 млн'¹	свыше 50 до 400 млн'¹	-	±20	20
Тиофен (C₄H₄S)⁴⁾	от 0 до 500 млн'¹	от 0 до 25 млн'¹	±5 млн'¹	-	20
Винилхлорид (С₂НзС1)⁴⁾	от 0 до 500 млн'¹	от 0 до 50 млн'¹ включ	±10 млн'¹	-	20
Винилхлорид (С₂НзС1)⁴⁾	от 0 до 500 млн'¹	свыше 50 до 500 млн'¹	-	±20	20
Фенол (С₆Н₅ОН)⁴⁾	от 0 до 500 млн'¹	от 0 до 25 млн'¹	±5 млн'¹	-	20
Примечания: см. примечание к таблице 2; ²⁾ - см. примечание ¹¹ к таблице 5; ³⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; ⁴⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации. Оптические датчики горючих газов определяемым компонентом которых является октан (CsH is),нонан (С9Н20), декан (С10Н22), этанол (С2Н5ОН), метанол (СНзОН), толуол (С6Н5СН3), ацетон ((СНз)г СО), стирол (С6Н5СНСН2), этилацетат (С₄НзО₂), метилтретбутиловый эфир ((С5Н12О), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013, имеют диапазон измерений от 0 до 50 % НКПР; ⁵) - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР определяется при заказе и должен указываться в паспорте.

(Измененная редакция, изм. № 1)

Таблица В.8 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели iTrans2

Определяемый ком понент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной до-ли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ Тодд, с
			абсолютной	относительной, %
Горючие газы¹) (оптические датчики)	от 0 до100 % НКПР ³⁾	от 0 до 50 % НКПР включ	±5% НКПР		20
		свыше 50 до 100% НКПР	-	±10
Горючие газы¹) (оптические датчики)⁵)	от 0 до100 % НКПР ³⁾	от 0 до 50 % НКПР	±5 % НКПР	-	20
Г орючие газы²) (термохимические датчики)	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5% НКПР		20
Горючие газы (метан) (термокондуктометрические датчики, оптический)	от 0 до 100 %	от 0 до 50 % включ	±5 % (об.д.)		20
		свыше 50 до 100 %	-	±10
Диоксид углерода (СО₂)	от 0 до 0,5 %	от 0 до 0,10 % включ	±0,02 %	-	40
		свыше 0,10 до 0,5 %	-	±20
	от 0 до 5 %	от 0 до 0,5 % включ	±0,1 %	-	30
		свыше 0,5 до 5%	-	±20
	от 0 до100 %	от 0 до 50 % включ	±5% (об. д.)	-	20
		свыше 50 до 100%	-	±10
Хлор (С1₂)⁴⁾	от 0 до 99,9 млн'¹	от 0 до 5 млн'¹ включ	±1 млн'¹	-	60
		свыше 5 до 99,9 млн'¹	-	±20
Водород №)	от 0 до 999млн⁴	от 0 доЮО млн'¹ включ	±10 млн’¹	-	30
		св. 100 до 999 млн'¹	-	±10

Определяемый компонент	Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента	Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний СИ То,9Д, с
			абсолютной	относи тельной, %
Оксид углерода (СО)⁴⁾	от 0 до 999 млн'¹	от 0 до 50 млн'¹ включ	±5 млн'¹	-	30
		свыше 50 до 999 млн'¹	-	±10
Сероводород (H₂S)⁴⁾	от 0 до 500 млн'¹	от 0 до 20 млн'¹ включ	±4 млн'¹	-	60
		свыше 20 до 500 млн'¹	-	±20
Аммиак(Ъ1Нз)	от 0 до 200 млн'¹	от 0 до 30 млн'¹ включ	±6 млн'¹	-	55
		свыше 30 до 200 млн'¹	-	±20
Диоксид азота(ЪЮ₂)	от 0 до 30 млн'¹	от 0 до 3 млн'¹ включ	±0,6 млн' 1	-	75
		свыше 3 до 30 млн'¹	-	±20
Кислород(Ог)	от 0 до 30 %	от 0 до 30 %	±0,5% (об. д.)	-	10
Диоксид cepbi(SO₂)	от 0 до 30 млн'¹	от 0 до 4,5 млн’¹ включ	±0,9 млн' 1	-	60
		свыше 4,5 до 30 млн'¹	-	±20
Хлористый водород (НС1)	от 0 до 30 млн'¹	от 0 до 4 млн'¹ включ	±0,8 млн' 1	-	60
		свыше 4 до 30 млн'¹	-	±20
Фосфин (РНз)	от 0 до 1 млн'¹	от 0 до 0,07 млн'¹ включ	±0,02 млн'¹	-	120
		свыше 0,07 до 1 млн'¹	-	±20
Синильная кислота (HCN)⁴⁾	от 0 до 30 млн'¹	от 0 до 1 млн’¹ включ	±0,2 млн' 1	-	45
		свыше 1 до 30 млн'¹	-	±20
Оксид азота (NO)⁴⁾	от 0 до 999 млн'¹	от 0 до 100 млн'¹ включ	±20 млн'¹	-	30
		свыше 100 до 999 млн'¹	-	±20

Определяемый компонент

Диапазон показаний объемной доли / довзры-воопасной концентрации определяемого компонента

Диапазон измерений объемной доли / довзры-воопасной концентрации определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого вре-мени установления показаний СИ Тодд, с

абсолютной

относительной, %

Примечания:

¹⁾ - см. примечание к таблице 5;
²⁾ - см. примечание к таблице 2;
³⁾ - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
⁴⁾ - используются для измерения объемной доли определяемого компонента при аварийной ситуации;
⁵⁾ - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР должен указываться в паспорте.

Приложение Г

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№__________________от______________

(тип СИ)

1) Заводской номер СИ______________________
2) Принадлежит_________________________________________________________________
3) Наименование изготовителя________________________________________________________
4) Дата выпуска____________________________________________________________________
5) Наименование нормативного документа по поверке_________________________________
6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера

паспортов ГС____________________________________________________________________

7) Вид поверки (первичная, периодическая)

(нужное подчеркнуть)

8) Условия поверки:

- температура окружающей среды_______________________________________________
- относительная влажность окружающей среды______________________________________
- атмосферное давление__________________________________________________________

9) Результаты проведения поверки

Внешний осмотр______________________________________________________________

Опробование____________________________________________________________________

Подтверждение соответствия программного обеспечения

Идентификаци

онное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Определение метрологических характеристик

Определение основной погрешности датчиков

Номер ГС (точка поверки)	Состав ГС	Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС, % НКПР	Измеренное значение довзрывоопасной концентрации определяемого компонента при подаче Гой ГС, % НКПР	Значение основной абсолютной погрешности, полученное при поверке, % НКПР

Определение вариации показаний

Определение времени установления показаний________________________________________

Вывод:______________________________________________________________________

Заключение_______________________________, зав. №_________________________________

(тип СИ)

соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.

ФИО и подпись поверителя_____________________________________________________

Выдано свидетельство о поверке_____________________от________________

(Выдано извещение о непригодности_____________________от__________________)

подпись дата

129

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Техническая поддержка

Методика поверки

ГСИ. Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с олоком WB), OLCT 10, OLCT 20, OLCT IR. OLCT 60/IR/XP1R, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XP1R, OLCT 200, СТХ 300/1R, iTrans2

МП-242-1809-2014

ВНИИМ им. Д.И. Менделеева

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки

ГСИ. Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с олоком WB), OLCT 10, OLCT 20, OLCT IR. OLCT 60/IR/XP1R, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XP1R, OLCT 200, СТХ 300/1R, iTrans2

МП-242-1809-2014

ВНИИМ им. Д.И. Менделеева

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
