УТВЕРЖДАЮ

Руководитель ГЦИ СИ ФБУ

Инструкция

Комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований «АИСТ»

Методика поверки

  • 4 rs.

2015 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на комплексы программно-аппаратные для оценки защищенности вспомогательных технических средств и систем от акустоэлектрических преобразований «АИСТ» (далее -комплексы) и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При поверке выполнять операции, представленные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение       метрологических

характеристик

8.3

3.1 Определение        относительной

погрешности    измерений    уровня

звукового давления на частоте 1 000 Гц

8.3.1

да

да

3.2 Определение диапазона измерений уровня    звукового    давления    и

относительной           погрешности

линейности уровня

8.3.2

да

да

3.3 Определение диапазона рабочих частот и частотной характеристики при измерении уровня звукового давления

8.3.3

да

да

3.4 Определение диапазона рабочих частот,   диапазона измерений   и

относительной погрешности измерений уровня виброускорения

8.3.4

да

да

3.5 Определение диапазона рабочих частот, диапазона измерений   и

относительной погрешности измерений напряжения переменного тока

8.3.5

да

да

3.6 Определение диапазона рабочих частот воспроизведения напряжения переменного тока и относительной погрешности установки частоты

8.3.6

да

да

3.7 Определение диапазона и относительной погрешности воспроизведения напряжения переменного тока

8.3.7

да

да

4   Проверка   идентификационных

признаков программного обеспечения (ПО)

8.4

да

да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

  • 3.2   Допускается использование других средств поверки, имеющих метрологические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

Номера

пункта методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3.1

Калибратор акустический 4231: воспроизводимые уровни звукового давления 94 и 114 дБ относительно 20 мкПа, частота воспроизводимого звукового давления 1000 Гц, пределы допускаемой погрешности воспроизведения уровня звукового давления ±0,2 дБ

8.3.2-8.3.3

Система для анализа сигналов многоканальная PULSE: диапазон рабочих частот от 0 до 204,8 кГц, верхний предел измерений амплитудных значений напряжения переменного тока 10 В, динамический диапазон измерений 160 дБ, диапазон воспроизведения амплитудных значений напряжения переменного тока от 1,4-10’7 до 10 В, расширенная неопределенность при коэффициенте охвата К=2 и доверительной вероятности Р = 0,95 ± 0,1 дБ

8.3.4

Поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012: диапазон частот от 5 до 12500 Гц, диапазон виброускорений от 0,1 до 100 м/с-

8.3.5, 8.3.7

Калибратор-вольтметр универсальный В1-28: диапазон воспроизведения напряжения переменного тока от 10'4до 700 В, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока± (иУстТО'3МакС’1О'4) %, где UyCT - установленное напряжение, имакс - максимальное значение поддиапазона воспроизведения

8.3.6

Частотомер электронно-счетный 43-77: диапазон частот от 0,01 Гц до 1,6 ГГц; пределы допускаемой относительной погрешности измерений ±10’7

8.3.3

Вспомогательное оборудование

Эквивалент собственной ёмкости измерительного микрофона (ЭСЕ) (электрическая емкость (15 ± 3) пФ);

Электростатический актюатор с источником питания: диапазон частот от 20 Гц до 16 кГц

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К проведению поверки комплексов допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителя).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку проводить в следующих условиях:

    • - температура окружающего воздуха, °C.............. от 10 до 25;

    • - относительная влажность воздуха, %.....................................................................от 30 до 80;

    • - атмосферное давление, кПа...................................................................................от 84 до 107;

    • - напряжение питания, В.........................................................................................от 198 до 242;

    • - частота, Гц ....................................................................................от 49 до 51.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке выполнить следующие операции:

  • - изучить эксплуатационную документацию (ЭД) на поверяемый комплекс и используемые средства поверки;

  • - проверить комплектность поверяемого комплекса;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в ЭД).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра проверить:

  • - отсутствие механических повреждений и коррозии;

  • - чистоту и исправность разъемов и соединений.

  • 8.1.2  Результаты осмотра считать положительными, если отсутствуют механические повреждения и коррозия, разъемы и соединения чистые и исправные.

  • 8.2 Опробование

    • 8.2.1 Подготовить комплекс к работе в соответствии с Л И БЮ.424400.010 РЭ.

    • 8.2.2 Измерительный микрофон подключить к каналу № 1, а вибропреобразователь к каналу № 2 комплекса.

    • 8.2.3  Подготовить к работе поверочную виброустановку 2 разряда по ГОСТ Р 8.800-2012 (далее - установку) в соответствии с РЭ.

    • 8.2.4 Нажать клавишу «МЕНЮ» на лицевой панели комплекса. Выбрать вкладку «СМЕНА РЕЖИМА» на виртуальной панели программы и установить режим октавного анализа нажатием клавиши «Октавный анализатор» (рис. 1)

      ОКТАВНЫЙ АНАЛИЗАТОР

      Общий уровень

      ioooo даю

      Частота [Гц]

      18.07

      -1000.00

      Частота

      Линейный

      КАНАЛ 2

      43.98

      1000.00

      2000.00

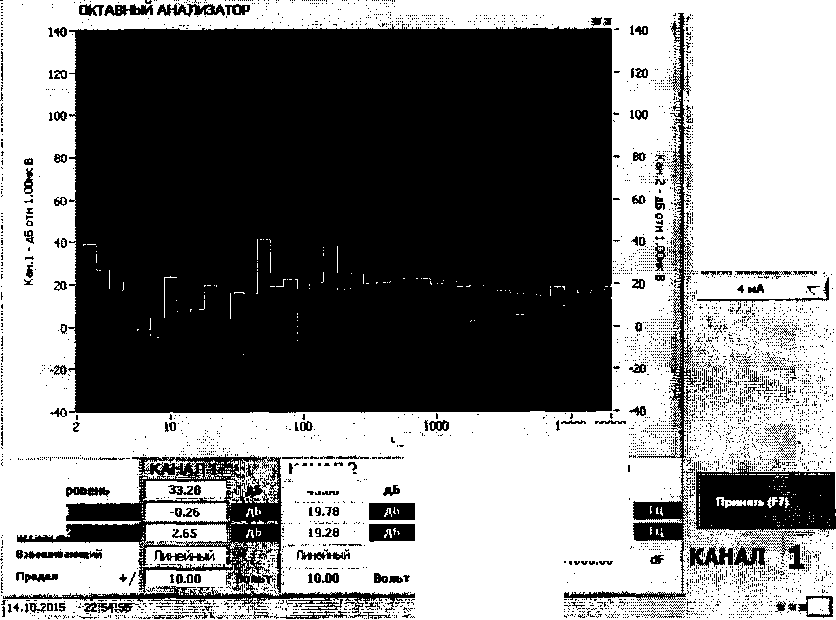

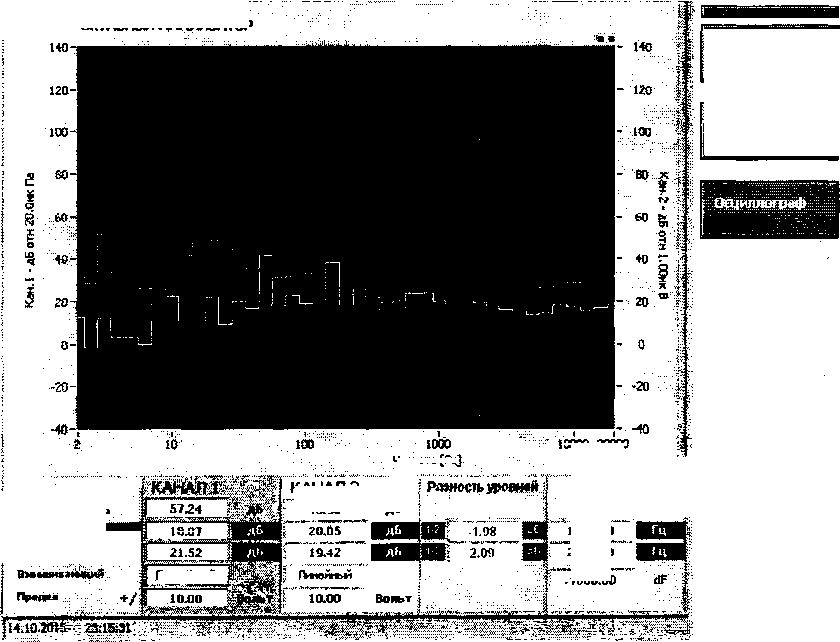

Рисунок I - Переход в режим октавного анализа

  • 8.2.5 Нажать клавишу «МЕНЮ» на лицевой панели комплекса. В меню комплекса выбрать следующие вкладки: Настройка входных каналов/ Канал 1. Заполнить поля вкладки: «Источник сигнала» - Микрофон, «1ЕРЕпитание» - Включено, «Величина пит.» -4 мА. Нажать клавишу «Принять (F7)» (рис. 2).

    Тил входа

    Однополярный

    Чувствительность ммщюфоиа, мВ Tie

    IEPE питание

    Включено ~~ |

    Величина IEPE тн.

    Источник си< нала

    Мшрофон

    ■’ -20.04

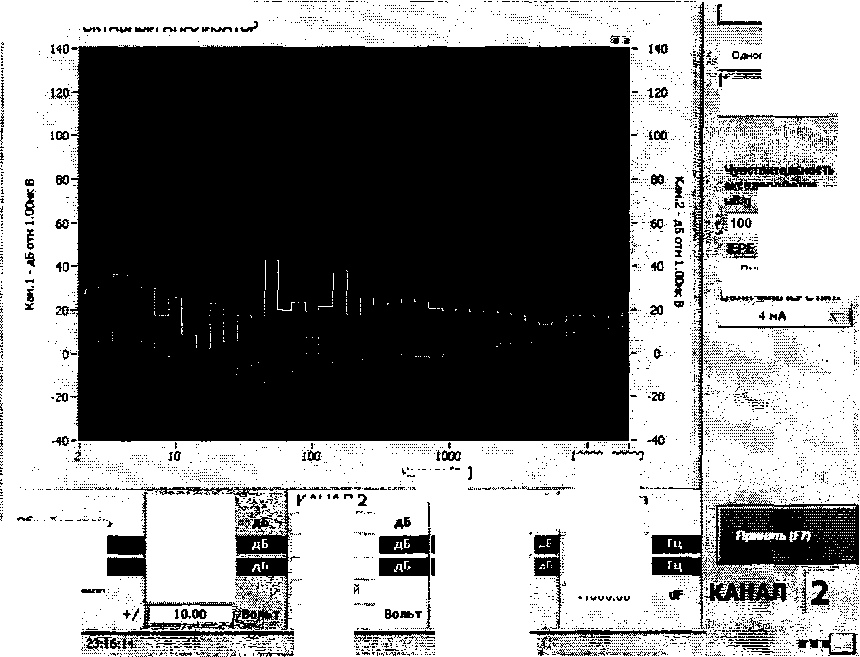

    Рисунок 2 - Настройка канала № I

    КАНАЛ 2

    45.80

    Частотами]

    iРазность уровней |

    10000 20000 )

    Частом

    Курсор 1 курсор 2

    1000.00

    2000.00

    -1000.00

  • 8.2.6 Нажать клавишу «МЕНЮ» на лицевой панели комплекса. В меню комплекса выбрать следующие вкладки: Настройка входных каналов/ Канал 2. Заполнить поля вкладки: «Источник сигнала» - Акселерометр, «1ЕРЕпитание» - Включено, «Величина пит.» - 4 мА. Нажать клавишу «Принять (F7)» (рис. 3).

    ОКТАВНЬМ АНАЛИЗАТОР

    лолярныи

    НЕЕПДШВЙ Тип входа

    loooo гоооо

    КАНАЛ 2

    4S.80

    19.54

    19.61

    10.00

    Рисунок 3 - Настройка канала № 2

    Источник сигнала Акселерометр ■■■ (

    питание

    Включено т- (

    Вели'шнл IEPE пит.

    Частоте [Гц]

    : Общий уровень

    Взаешивакшйй

    Предел

    OiO

    g 012 я

    g 2.61    И

    | Линейный ?

    : Разность уровней

    Частота

    1000.0П

    2000.0U

    .1000.00

  • 8.2.7 Установить вибропреобразователь на вибростол установки таким образом, чтобы направление главной оси чувствительности вибропреобразователя совпадало с направлением колебаний вибростола.

  • 8.2.8 Путем подачи на микрофон акустического сигнала, например голосом, убедиться, что комплекс реагирует на сигнал.

  • 8.2.9 Подать минимально возможное напряжение от генератора через усилитель мощности на вибростенд установки. Частота подаваемого напряжения не должна превышать 0,25 максимального значения рабочего диапазона частот поверяемого комплекса.

  • 8.2.10 Плавно увеличить напряжение, подаваемое на усилитель мощности вибростенда до тех пор, пока сигнал на выходе вибропреобразователя не превысит уровень помех на 20 дБ (в 10 раз), что служит критерием работоспособности комплекса по этому параметру.

  • 8.2.11 Результаты поверки считать положительными, если операции опробования по п. 8.2.8 - 8.2.10 прошли успешно.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение относительной погрешности измерений уровня звукового давления на частоте 1000 Гц

      • 8.3.1.1  Откалибровать канал звукового давления комплекса с помощью калибратора акустического универсального 4231:

  • - подключить микрофон к каналу № 1 комплекса и настроить комплекс на измерение звукового давления в соответствии с п. 8.2.4, 8.2.5 методики;

  • -  установить микрофон комплекса в гнездо камеры акустического калибратора;

  • - установить на калибраторе режим работы «94 дБ»;

  • - провести измерения уровня звукового давленияЬИзм в дБ отн. 20 мкПа с помощью комплекса;

  • - определить действительное значение чувствительности микрофона в составе измерительного канала, мВ/Па, по формуле (1):

    кн

    изм

    (1)

где Кн - значение чувствительности микрофона в составе канала, записанная в ПО (Настройка входных каналов/Канал 1/Микрофон/ Чувствительность микрофона), мВ/Па;

Хуст = 10 У ^20 • 0,00002   - значение звукового давления[Па],

соответствующее уровню звукового давленияЦет, выдаваемого калибратором в режиме «94 дБ» (указано в свидетельстве о поверке);

Хизм = Ю и™/20 ■ 0,00002  - значение звукового давления [Па],

соответствующее показаниям комплекса Ьизм в дБ отн. 20 мкПа;

- в меню комплекса выбрать следующие вкладки: Настройка входных каналов/Канал 1/ Микрофон и в поле «Чувствительность микрофона» записать определенное действительное значение чувствительности микрофона в составе измерительного канала.

  • 8.3.1.2  Установить микрофон комплекса в гнездо камеры акустического калибратора.

  • 8.3.1.3 Установить на калибраторе режим работы «94 дБ».

  • 8.3.1.4 Провести измерение уровня звукового давления в дБ относительно 20 мкПа с помощью комплекса.

  • 8.3.1.5  Рассчитать значение относительной погрешности измерений уровня звукового давления в дБ как разность между значением результа измерений и значением воспроизводимого уровня звукового давления калибратором в режиме «94 дБ», указанным в свидетельстве о поверке.

  • 8.3.1.6  Результаты поверки считать удовлетворительными, если значения относительной погрешности измерений уровня звукового давления на частоте 1000 Гц находятся в пределах ±0,7дБ.

  • 8.3.2 Определение диапазона измерений уровня звукового давления и относительной погрешности линейности уровня

    • 8.3.2.1 Собрать схему, приведенную на рисунке 4.

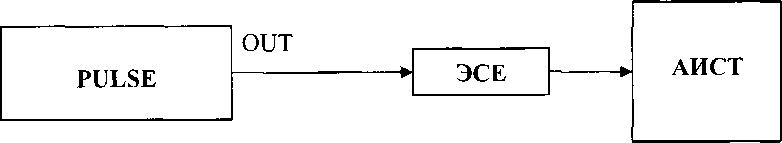

      Рисунок 4 - Схема подключения

    • 8.3.2.2 Нажать клавишу «Настройка октавного спектра» на виртуальной панели комплекса. Выбрать в поле «Тип накопления данных» - Экспоненциально, а в поле «Тип эксп. усреднения» - Slow. Нажать клавишу «Принять (F7)» (рис. 5).

      октавный анализатор

      Экспоненциально

      О

      Поот.врвмени^мс]

      125 0U

      10000 20000

      Частота [Гц]

      Частота

      83.28

      67.36

      63.00

      61.55

      2000.00

      Линеймьй

      КАНАЛ 2

      10 00 Вояьт

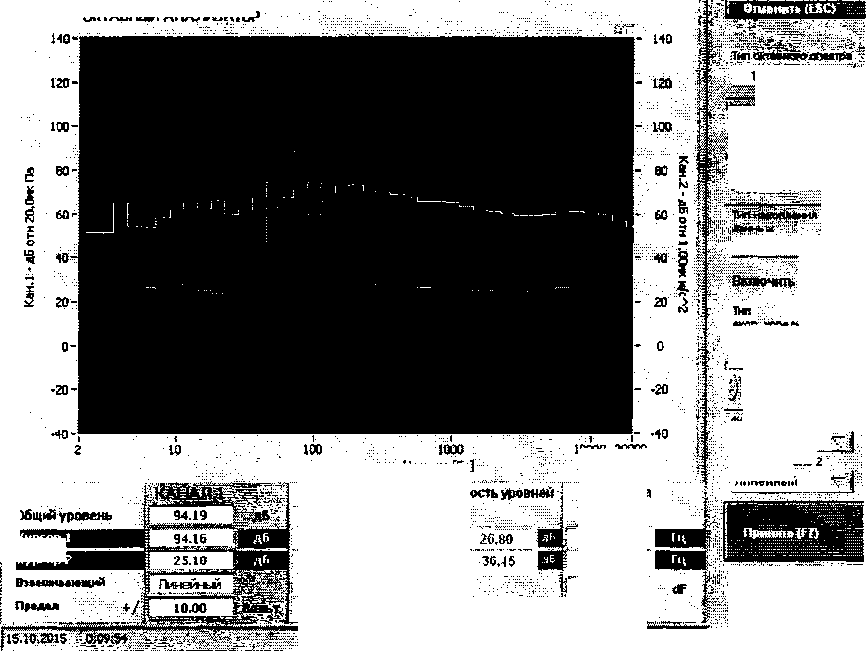

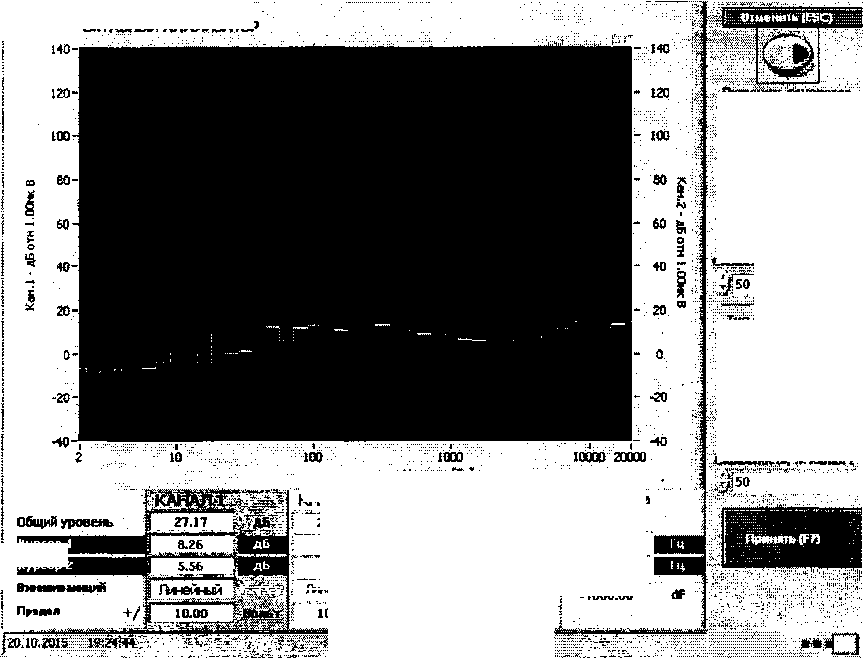

      Рисунок 5 - Настройка октавного спектра

      1.1 vctave |

Начальная маетота. Гц

У     2 00

Конвчнаячаотога, Гц

■ 1 20000.00

эксп усреднения

Фильтр Канала 1 Линенкыи

Фильтр Канала 2 Линеимыи

Курсор 1

Курсор 2

  • 8.3.2.3 Установить на выходе генератора системы PULSE выходное напряжение [/уст частотой 1000 Гц, соответствующее показаниям комплекса Lycm = 125 дБ относительно 20 мкПа. Не изменяя частоту, изменять значение напряжения и предел измерений 1-го канала комплекса в параметрах АЦП согласно таблице 3, показания комплекса LUMI (дБ) занести в таблицу 3.

  • 8.3.2.4  Относительную погрешность линейности уровня А для каждого установленного значения напряжения вычислить по формуле (2):

A Lu3.M~Lycm- >

(2)

Таблица 3

Значения выходного напряжения генератора иу„, В

Уровень ЗД, соответствующий установленному напряжению Uyer генератора, LyCm, дБотн. 20 мкПа

Предел измерений, В

Показания комплекса LUMh дБотн. 20 мкПа

Относительная погрешность линейности уровня А, дБ

и0

125

3,16

o,inu„

110

1

5,61-10'2-[/о

100

0,316

1,77-10'2-[/„

90

0,316

5,61-10‘3-[/о

80

0,316

1,77-10'3-[/о

70

0,316

5,61-10’4-[/„

60

0,316

Значения выходного напряжения генератора

Цст. В

Уровень ЗД, соответствующий установленному напряжению UyCi генератора, Lvcm, дБотн. 20 мкПа

Предел измерений, В

Показания комплекса LiaM, дБотн. 20 мкПа

Относительная погрешность линейности уровня J, дБ

1,77-10'4-С/„

50

0,316

5,6110’5<7о

40

0,316

1,77-10'5-(7о

30

0,316

8,99-10'6-Ц,

24

0,316

8.3.2.5 Результаты поверки считать удовлетворительными, если значения относительной погрешности линейности уровня Д находятся в пределах ±1,1 дБ.

  • 8.3.3 Определение диапазона рабочих частот и частотной характеристики при измерении уровня звукового давления

    • 8.3.3.1  Подключить микрофон (микрофонный капсюль с предварительным усилителем) к входу №1 комплекса.

    • 8.3.3.2 Закрепить микрофон в вертикальном положении. Осторожно снять защитную сетку микрофонного капсюля и установить на него электростатический актюатор.

    • 8.3.3.3 Подать сигнал генератора системы PULSE частотой 1000 Гц и напряжением 0,5 В на вход источника питания электростатического актюатора. Регулировкой выходного напряжения генератора добиться показаний комплекса 94 дБ относительно 20 мкПа.

Примечание: если технически невозможно получить уровень звукового давления 94 дБ относительно 20 мкПа (зависит от используемого источника питания актюатора) возможно проведение данной операции при показаниях комплекса 84 дБ относительно 20 мкПа.

  • 8.3.3.4 Частоту генератора изменять в соответствии с таблицей 4 (центральные частоты октавного ряда). Каждый раз после изменения частоты генератора фиксировать показания комплекса Lf.

  • 8.3.3.5 Относительную частотную характеристику ALf в свободном акустическом поле определить по формуле (3):

ALf =Lf+Yf-L юоо,                                 (3)

гдеУ(- - значение дифракционной поправки для капсюля микрофонного по давлению на установленной частоте[дБ] (указана в таблице 4);

Lюоо - показания комплекса при частоте 1000 Гц.

8.3.3.6 Отклонения от относительной частотной характеристикиг (лин) должны не выходить за допускаемые пределы, указанные в таблице 4.

Таблица 4

Установленная частота, Г ц

Показания комплекса Lf, дБ отн.

20 мкПа

Yf. дБ

Относительная частотная характеристика ALf в свободном акустическом поле, дБ

Допускаемое предельное отклонение, дБ

20

0

±2,5

31,5

0

±2,0

63

0

±1,5

125

0

±1,5

250

0

±1,4

500

0

±1,4

Установленная частота, Г ц

Показания комплекса Lf, дБ отн.

20 мкПа

Yf. дБ

Относительная частотная характеристика ALf в свободном акустическом поле, дБ

Допускаемое предельное отклонение, дБ

1000

0

±1,1

2000

0,3

±1,6

4000

1,0

±1,6

8000

3,1

2,1; минус 3,1

16000

8,5

3,5; минус 17,0

8.3.3.7 Результаты поверки считать удовлетворительными, если отклонения частотной характеристики Z (лин) (ГОСТ 17187-2010) от допустимых значений находятся

в пределах, указанных в таблице 4.

8.3.4 Определение диапазона рабочих частот, диапазона измерений и относительной погрешности измерений уровня виброускорения

  • 8.3.4.1 Откалибровать канал виброускорения комплекса следующим образом:

  • - подключить вибропреобразователь к каналу № 2 комплекса и настроить комплекс на измерение виброускорения в соответствии с п. 8.2.6 методики;

  • - установить вибропреобразователь комплекса на вибростенд установки в соответствии со схемой, приведенной на рисунке 6;

  • - на вибростенде установки воспроизвести уровень виброускорения 140 дБ отн. 1-10’6м/с2(10 м/с2) на частоте 160 Гц;

  • - провести измерения уровня виброускорения LH3M в дБ отн. Г10’6 м/с' с помощью комплекса;

  • - определить действительное значение коэффициента преобразования вибропреобразователя в составе измерительного канала Кд, мВ/g, по формуле (4):

К • А      Н ^изм

(4)

■ Д “ д ПуСТ

где Кн - значение коэффициента преобразования вибропреобразователя в составе измерительного канала, записанная в ПО (Настройка входных каналов/Канал 2/Акселерометр/Чувствительность акселерометра), мВ/g;

X = Ю ИЗМу/2о • 0,000001  - измеренное комплексом

значение

виброускорения[м/с2];

Хг-заданное на установке значение виброускорения[м/с'],

входных записать преобразования

- в меню комплекса выбрать следующие вкладки: Настройка каналов/Канал 2/ Акселерометр и в поле «Чувствительность акселерометра» определенное действительное значение коэффициента вибропреобразователя в составе измерительного канала.

1 - вибропреобразователь из состава комплекса АИСТ;

2, 3 - эталонный вибропреобразователь и вибростенд из состава поверочной виброустановки

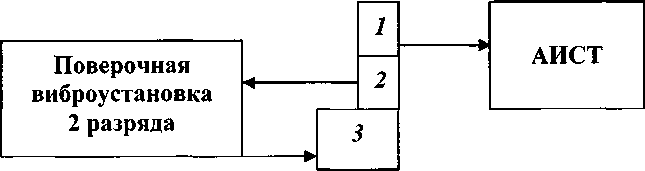

Рисунок 6-Схема подключения

  • 8.3.4.2 На установке воспроизвести на частоте 160 Гц среднеквадратическое значение (СКЗ) виброускорения Ао согласно таблицы 5. Не меняя частоту, изменять значение виброускорения, а показания комплекса Ln занести в таблицу 5.

  • 8.3.4.3 Относительную погрешность измерений виброускорения да [дБ] рассчитать по формуле (5):

da=Ln-L0,                    (5)

Таблица 5

УровенъвиброускоренияЬо, дБ отн. ГЮ^м/с2

Соответствующее СКЗ виброускорения Ао, м/с2

Показания комплекса Ln, дБ

Относительная погрешность измерений виброускорения 8а, дБ

100

0,1

120

1

140

10

150

31,62

160

100

8.3.4.4 На установке воспроизвести виброускорение с СКЗ Ло=140дБ (10 м/с2) и частотой f согласно таблице 6. Не меняя значение виброускорения, изменять частоту, показания комплекса Ln занести в таблицу 6.

Примечание: на частотах, где технически не возможно получить значение виброускорения 10 м/с2 (зависит от характеристик вибростенда) относительная погрешность определяется при ускорениях, достижимых для вибростенда с коэффициентом гармоник движения вибростола не более 10%

  • 8.3.4.5 Относительную погрешность измерений виброускорения да [дБ] рассчитать по формуле (5).

Таблица 6

Частота заданного виброускоренияф, Гц

Показания комплекса

Ln, дБ

Относительная погрешность измерений виброускорения ба, дБ

5

10

20

125

250

500

1000

2000

4000

8000

10000

12500

  • 8.3.4.6 Результаты поверки считать положительными, если значения относительной погрешности измерений уровня виброускорения да по обоим находятся в пределах:

    в поддиапазоне частот от 5 до 2000 Гц включ...........................................±0,5 дБ;

    в поддиапазоне частот св. 2000 до 12500 Гц включ...................................±0,9 дБ.

измерении напряжения переменного тока

  • 8.3.5.1 Нажать клавишу «МЕНЮ» на лицевой панели комплекса. В меню комплекса выбрать следующие вкладки: Настройка входных каналов/ Канал 1. Заполнить поля вкладки: «Источник сигнала» - Напряжение, «Тип входа» - Однополярный. Нажать клавишу «Принять (F7)» (рис. 7).

    Рисунок 7 - Настройка канала при измерении напряжения переменного тока

  • 8.3.5.2 Выбрать режим: «Осциллограф».

  • 8.3.5.3 Подать сигнал с генератора системы PULSE на частоте 5 Гц напряжение 10 мВ на вход. Не меняя уровень напряжения, изменять частоту согласно таблицы 7. Показания комплекса (см. окно: «среднеквадратическое значение») занести в таб. 7.

Примечание: во вкладке «масштаб» необходимо изменять длительность развертки осциллографа в соответствии с частотой измеряемого сигнала.

Таблица 7

Частота сигнала генератора ft, Гц

Показания комплекса

UuiM, В

Относительная погрешность измерений напряжения Зи, %

5

125

1000

10000

40000

96000

8.3.5.4 Относительную погрешность измерений напряжения переменного тока д„ [%] рассчитать по формуле (6):

8и = иизм~^ад • 100, (6)

Пзад

  • 8.3.5.5 Подать с калибратора-вольтметра В1-28 сигнал с частотой 1000 Гц напряжением 3,04 О’5 В. Измеренное значение занести в таблицу 8.

  • 8.3.5.6 Не меняя частоту, изменять уровень напряжения, показания комплекса UU3M занести в таблицу 8.

8.3.5.7 Относительную погрешность измерений напряжения переменного тока [%] рассчитать по формуле (6).

Таблица 8

Значение напряжения на выходе генератора системы U3ad, В

Показания комплекса UU3M, В

Относительная погрешность измерений напряжения переменного тока ди, %

3,04 О’5

3,04 О'3

3,04 О’2

0,3

3

30

  • 8.3.5.8 Повторить операции п.п. 8.3.5.1 - 8.3.5.7 для канала №2.

  • 8.3.5.9 Результаты поверки считать положительными, если значения относительной погрешности измерений напряжения переменного тока находятся в пределах ± 5 %.

  • 8.3.6 Определение диапазона рабочих частот воспроизведения напряжения переменного тока и относительной погрешности установки частоты

  • 8.3.6.1 Перевести выходной канал №1 комплекса в режим воспроизведения напряжения переменного тока «Генератор» с параметрами: значение напряжения

В и частотой согласно таблицы 9. Нажать клавишу «Принять (F7)» (рис. 8).

ОКТАВНЫЙ АНАЛИЗАТОР

д

Члсюга,Гц. Канал?

'I 1000

Тип снгнатм, канал 2 Сину< ОЦПЛЛЬНЫИ *

Тип сигнала, канал 1 Синусоидальный ■

Частота, Гц. Канал 1

I000

Рисунок - 8 Настройка генератора

Разность уровней j

вилочить генератор

Амплитуда, D. Какал 2

......................j

Г.тажиость, Канал 2

КАНАЛ 2

Частота

27.16

8.26

5.51

I s

№неЙ1ыи

-1000.00

  • 8.3.6.2 Подключить к выходу № 1 комплекса частотомер электронно-счётный

43-77. Не меняя напряжения, изменять частоту и показания частотомера занести в таблицу 9.

Таблица 9

Частота напряжения переменного тока комплекса f3ad, Гц

Показания

частотомера /изл1, Гц

Относительная погрешность установки частоты^

10

100

1000

10000

50000

96000

  • 8.3.6.3 Относительную погрешность установки частоты воспроизводимого напряжения переменного тока д/ рассчитать по формуле (7):

    (7)

  • 8.3.6.4 Повторить операции п.п. 8.3.6.1 - п. 8.3.6.3 для выходного канала № 2 комплекса.

  • 8.3.6.5 Результаты поверки считать положительными, если в диапазоне рабочих частот значения относительной погрешности установки частоты воспроизводимого напряжения переменного тока находятся в пределах ± 2-10'4.

  • 8.3.7 Определение диапазона и относительной погрешности воспроизведения напряжения переменного тока

  • 8.3.7.1 Подключить к выходу № 1 комплекса калибратор В1-28. Перевести калибратор В1-28 в режим измерения напряжения переменного тока. Перевести комплекс в режим воспроизведения напряжения переменного тока «Генератор» с параметрами: частота/=1000 Гц и значение напряжения U3ad согласно таблицы 10. Не меняя частоту, изменять уровень напряжения и показания калибратора занести в таблицу 10.

  • 8.3.7.2 Относительную погрешность воспроизведения напряжения переменного тока д„[%] рассчитать по формуле (8):

. 100, (8)

^зад

Таблица 10

Значение напряжения, заданное комплексом, (амплитудные значения) Uзад, В

Показания В1-28

(среднеквадратические значения) UU3M, В

Относительная погрешность воспроизведения напряжения переменного тока ди, %

3-Ю'5

3-10'3

3-10’2

0,3

3

9,5

  • 8.3.7.3 Перевести комплекс в режим воспроизведения напряжения переменного тока «Генератор» с параметрами: значение напряжения U3ad = 1 В и частотой согласно таблицы 9. Не меняя значение напряжения, изменять частоту и показания калибратора занести в таблицу 11.

  • 8.3.7.4 Относительную погрешность воспроизведения напряжения переменного тока 6и [%] рассчитать по формуле (8).

Таблица 11

Частота напряжения переменного тока комплекса/зад, Гц

Показания B1-28Uu3m, В

Относительная погрешность воспроизведения напряжения переменного тока ди, %

10

100

1000

10000

50000

96000

  • 8.3.7.5 Повторить операции п.п. 8.3.7.1 - п. 8.3.7.4 для выходного канала № 2 комплекса.

  • 8.3.7.6  Результаты поверки считать положительными, если значения относительной погрешности воспроизведения напряжения переменного тока ди находятся в пределах ± 2 %.

  • 8.4 Проверка идентификационных признаков ПО

    • 8.4.1 Осуществить проверку соответствия следующих идентификационных данных программного обеспечения (ПО) на соответствие указанным в эксплуатационной документации:

наименование ПО;

идентификационное наименование ПО;

номер версии (идентификационный номер) ПО;

цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);

алгоритм вычисления цифрового идентификатора ПО.

уровень защиты ПО от непреднамеренных и преднамеренных изменений.

  • 8.4.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют данным таблицы 11.

Таблица 12

Идентификационные данные (признаки)

Значение

идентификационное наименование ПО

«SA86001»

номер версии (идентификационный номер) ПО

1.2.0.0

цифровой идентификатор ПО

F7511DF9

другие идентификационные данные, если имеются

Алгоритм вычисления цифрового идентификатора ПО - CRC32

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на комплекс выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки, поверяемый комплекс к дальнейшему применению не допускается. На такой комплекс выдается извещение о его непригодности к применению с указанием причин забракования.

Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Старший научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

В.А. Кулак

Ю.А. Кувыкин

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
