СБОРНИК

методических указаний по поверке

средств измерений проводной связи

Часть IX

МОСКВА <РАДИО И СВЯЗЬ» 1986

СОДЕРЖАНИЕ

Введение .    .

• 1. Общие сведения

• 2. Условии поверки

• 3. Оформление поверки

Поверка измерителей уровни

• 1. ET-100T/V   .   .

• 2. ET-90T/V.................

• 3. D2006   ..................

• 4. MV-62

• 5. MV-73

• 6. 12XN045    ..................

Поверка измерительных генераторов

• 7. ЕТ-100Т/А

• 8. ЕТ-90Т/.А

• 9. GF-62

Поверка псофометров

• 10. 12XN085

• 11. EPS-73.

• 12. Фильтр ESF-73............ .   -

Поверка магазинов затуханий

• 13. 12X008! н 12XU082

• 14. ТТ4108/1 и ТТ4103/17 '■

Поверка других приборов

1р. Коммутационные приборы КП-КС

• 16. Измеритель параметров кабельных линий 11ПКЛ-1 5/30

• 17. Вольтметр статнва МГ ЛТСК

• 18. Миллиамперметр статнва КП ЛТСК (М4200)

• 19. Измерительное устройство стойки ЛИА АТС ДШ

• 20. Стойка СДП системы КАМА

• 21. Стойка СИГ-IM системы КРР-М

• 22. Омметр испытательно-измерительного стола АТС-54

• 23. Прибор для поверки комплектен каналов системы передачи ПКУ .

Приложение. Расчет погрешностей измерения тока

Внешний осмотр. При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям: ’

полная укомплектованность (кроме. ЗИП);

отсутствие механических повреждений или неисправностей регулировочных и соединительных элементов и других внешних дефектов, влияющих на нормальную работу;

при наличии механических нуль-корректоров возможность вывода стрелок индикаторов на крайнюю левую отметку шкалы при выключенном питании;

свободное (без «заеданий») перемещение ручек настроек в заданных пределах, четкая фиксация ручек переключателей в положениях, соответствующих надписям на панелях;

отсутствие внутри прибора посторонних предметов или незакрепленных частей (определяется на слух при наклонах прибора).

3. ОФОРМЛЕНИЕ ПОВЕРКИ

В процессе поверки ведется протокол, в котором должны быть отражены: наименования, типы, заводские номера поверяемых и образцовых средств измерений;

условия поверки;.

результаты внешнего осмотра й опробования;

результаты определения метрологических параметров;

заключение по результатам поверки.

Средства измерений, поверенные в соответствии с данными методическими указаниями и удовлетворяющие предъявленным к ним требованиям, признаются годными к применению.

Ведомственная поверка оформляется: клеймением поверенных средств измерений;

выдачей свидетельства или записью в эксплуатационном паспорте (или документе, его заменяющем), заверенной в порядке, установленном в органе ве-действенной метрологической службы.

Средства измерений, не удовлетворяющие требованиям ■ методических указаний, к применению не допускаются. На них выдается извещение с указанием причин непригодности, гасится клеймо предыдущей поверки, а в эксплуатационном паспорте (или документе, его заменяющем) делается соответствующая запись.

ПОВЕРКА ИЗМЕРИТЕЛЕЙ УРОВНЯ

1. ET-I00T/V

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц, в режиме: широкополосном                       ......0,2 ... 1620

селективном .  ...  ......,  ,  , 0,8- 1620

4 V

Диапазон измерения уровня, дБ, в режиме: широкополосном............—80...+21

селективном.............—120...+21

Основная погрешность измерения уровня 0 дБ на частоте

100 кГц, не более, дБ ...  .

Неравномерность частотной харйктери'стпки. не более'-, дБ .   . ±0,1; ±0,15

Погрешность установки частоты, Гц   .   .   .   ,   ,,   .   . ±KW/±1

Ширина полосы пропускания, Гц: узкая .   , .   .   .

широкая

Погрешность градуировки шкалы. дБ .   .   .   .   .   .   . ±0,1 ... ±0.;

Погрешность входных сопротивлений

Операции: внешний осмотр; опробование.; определение: погрешности и величины входных ' сопротивлений (1.1); погрешности измерения уровня 0 дБ (1.2); погрешности градуировки шкалы (1.3); погрешности входного аттенюатора (14), неравномерности частотпой характеристики (1.5); погрешности установки частоты (1.6); избирательности измерителя уровня (1.7).

Средства поверки: частотомер злектррипо-счетный с днагш.зоггом частот 0,2 ... 1620 кгГи и погрешностью измерения 2 • 10—⁷ (43-57); вольтметр компенсационный с диапазоном напряжений 0,073 ... 8 В й погрешностью измерения не более 0.33% в диапазоне частот (1,2... 1620 кГц (ВЗ-49); магазин затуханий, аттестованный в диапазоне частот 3 . 1620 кГц (M3-50-3); измерительный генератор с диапазоном частот 0,2 ... 1620 кГц и выходным уровнем да 8 В (.Г4 117) : измерительный генератор (ЕТ-100Т/Л); резисторы мощностью 0,25 Вт, сопротивлением 75 Ом-;-1%; 150 Ом+1%; 600 Омл-!%; 3 кОм±1%; 9 кОм+1% (С2-13 или С2-14); конденсаторы емкостью 45 пФ |-5%; 90 пФ + 5% (КТ-2).

ПОВЕРКА

Внешний осмотр — н соответствии с введением.

Опробование. Проверяют возможность калибровки в широкополосном

лективном режимах.

• 1.1. Погрешность и величину входных сопротивлений определяют методом косвенных измерений.

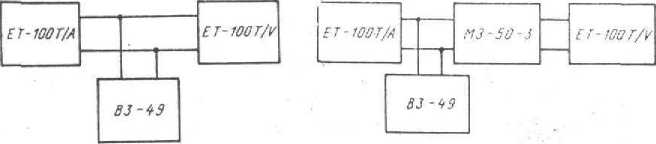

Собрать схему, изображенную на рис. 1.1. Выход генератора ЕТ-100Т/Л несимметричный. Выходное сш.рогиклепие 0 Ом подключают к несимметричному входу ET-100T/V через добавочный резистор /?_л. Режим измерителя уровня широкополосный. Определяют входные сопротивления, Ом, ET-100T/V 75, 135 150 и 600 Ом измерением + и U-i с помощью ВЗ-49 (см. рис. 1.11 и дальней ших расчетов по формуле

где Rx—сопротивление добавочного резистора, равное входному сопротивлению. Погрешность входных сопротивлении, ')+ вычнелитц по формуле

где Лн — номинальное значение входного сопротивления.

Входное сопротивление симметричного входа ET-100T/V определяется аналогично (рис. 1.1) на частотах 0,2 и 200 кГц для диапазона 0,2 ... 20 кГц и на 2, 620 и 1620 кГц для диапазона 2 ... 1620 кГц. Выход генератора ЕТ-Ю0Т/А остается несимметричным. Расчет величины и погрешности входных сопротивлений аналогичный.                                                     .

Рис. 1.1

Сопротивление высокоомного несимметричного входа определяют по схеме рис. 1.2. Выход генератора несимметричный, /?=3 кОм, С=45 пФ. Переключатель 77 устанавливают в положение Включено. Изменяя выходное напряжение генератора, получают на ЕТ-ЮОТ/V показание 0 дБ. Выключают переключатель П. Показание измерителя уровня должно быть менее или равно -6 дБ.

Сопротивление высокоомного симметричного входа определяется аналогично при использовании R=9 кОм и С=90 пФ.

Частоты при измерении несимметричного и симметричного входов указаны выше.

• 1.2. Погрешность измерения уровня 0 дБ определяют прямыми измерениями напряжения на несимметричном выходе генератора, подключенном согласованно к несимметричному входу ЕТ-ЮОТ/V (рис. 1.3). Входное я выходное сопротивление приборов 75 Ом.

С выхода генератора подают сигнал с частотой 100 кГц. Изменением выходного уровня генератора стрелку отсчетного устройства измерителя уровня устанавливают на 0 дБ и измеряют напряжение на его входе образцовым вольтметром ВЗ-49.

Погрешность измерения уровня О ОБ, дБ,

где U — напряжение, измеренное образцовым вольтметром, В.

При погрешности измерения не более ±0.1 дБ показания образцового вольтметра лежит в пределах 0,7657 ... 0,7836 В.

1.3. Погрешности градуировки шкалы определяют прямыми измерениями напряжения на несимметричном входе (7.5 Ом) измерителя уровня по схеме рис, 1.3.

Делители измерителя уровня устанавливают в положение 'О дБ С выходи генератбря подают сигнал с уровнем 0 дБ и частотой 100 кГц Изменением напряжения выходного сигнала генератора стрелку отсчетного устройства измерителя уровня устанавливают на отметку 0 дБ, Подаваемое напряжение измеряют образцовым вольтметром

Аналогичные измерения производят на остальных числовых отметках шкалы при подходе к отметке слеша и справа.

Погрешность градуировки шкалы, дБ. ио отношению к отметке 0 дБ

Др,,, = N - 20 lg --Г- ’ <-'о

где /V — отметка шкалы, дБ; Uy, Ни—напряжение, измеренное на Отметках шкалы N, а также при уровне 0 дБ, В,

Допустимые погрешности на отметках шкалы, дБ:

от 0,1 До—5 дБ ....

от —5 до —10 дБ

от —10 до —15 дБ

-20 дБ

Погрешности градуировки шкалы «Луп» определяют прямыми измерениями напряжения па несимметричном входе (7.5 Ом) измерителя уровня по. схеме рис. 1.3 аналогично вышеописанному.

Погрешность не. должна превышать ±0,03 дБ.

1.4. Погрешности входных делителей определяют прямыми измерениями образцовым вольтметром на несимметричном входе 75 О.м й сличением С показаниями образцового аттенюатора.                              '      ' _

Измерения выполняют в широкополосном и селектиниом режимах на частотах 2, 100, 620 и 1620 кГц.. Погрешности входных делителей для положении от 0 до + 20 дБ измеряют по схеме рис. 1.3. В качестве генератора используют Г4-Н 7. Методика и условия измерений аналогичны описанию п... Г.З. При всех положениях входных делителей стрелка отсчетного устройства должна оставаться на отметке 0 дБ. При необходимости этого добиваются изменением напряжения генератора.

Проверяют следующие положения делителя с шагом 1 дБ:

в положении 0 дБ...........0, +10 и +20 дБ

в положении' +20 дБ.........<        ,,.—10 дБ

Погрешность входных делителей определяют по вышеприведенной формуле (п. 1,3).                                                                                          *   ■

Погрешности входного делителя с шагом 10 дБ в положениях от 0 до —90 дБ определяют по вхеме рис. 1.4 на частотах, указанных выше.

Все приборы, кроме ВЗ-49, включены согласованно. Устанавливают на выходе генератора уровень 0 дБ. Входные делители и магазин затуханий находятся в положении 0 дБ. Изменением выходного уровня генератора добиваются показаний 0 .дБ отсчетного устройства измерителя уровня. Измеряют напряжение на входе магазина затуханий. Устанавливая на магазине затуханий поочередно 10, 20 дБ и т. д. н соответствующие им положения входного делителя измерителя уровня каждый раз удерживая стрелку отсчетного устройства на 0 дБ (изменением выходного уровня генератора), измеряют напряжение на входе магазина затуханий.

Погрешность, дБ,

Др.с = 20 lg ———р A«,v.

‘Л .

где £/о, 11ц — напряжение, измеренное при уровне 0 дБ, а также при других уровнях. В; Adv — погрешность магазина затуханий, определенная при аттеста ими, дБ.

• 1.5, Неравномерность частотной характеристики определяют прямыми измерениями напряжения на входе измерителя уровня образцовым вольтметром ВЗ-49 по схеме рис. 1.3 в широкополосном и селективном режимах на несимметричном входе 75 Ом.

Последовательно устанавливают 2, /00, 620 и 1620 кГц, поддерживая показания стрелочного индикатора измерителя уровня в положении 0 дБ, и измеряют входное напряжение.

Неравномерность частотной характеристики, дБ,

U_f Ьр_{ = 20 lg -jj- ,

где U_Q, U/ — напряжение на входе измерителя уровня на частоте 100 кГц и на других частотах.

Неравномерность частотной характеристики .должна быть для f_c620 кГц не более ±0,1 дБ, для f>620. кГц йе более ±,0,15 дБ.                                  ?

• 1.6. Погрешность измерения частоты определяют по показаниям образцового частотомера.

Подключают приборы измерительного комплекта ЕТ-100Г в режиме синхронной работы, при котором измеритель уровня подает, а генератор принимает синхронный сигнал. При этом па генераторе включены клавиши 5 и 9, а на измерителе уровня — 6 и 10.

К выходу Контр, частоты измерителя уровня подключают частотомер. Устанавливая на измерителе уровня различные частоты, снимают показания частотомера.

В

Погрешность установки частоты

'  ¥=Л-Л,

где [п и /_л— номинальное й действительное (отсчитанное по частотомеру) значения частот.

Погрешность, в зависимости от способа установки частоты, не должна превышать следующих значений:

при установке Л непрерывно или      ^с шагом 10 Гц Af= ± 10-⁵ f± 10;

при установке fi фиксированно (пХ4) или fi + Ь с шагом 1 Гц Д/= = ± 10 ^s /± 1.

1,7. Избирательность измерителя уровня определяют на частоте 100 кГц.

Переключатель входного сопротивления ставят в положение 75 Ом несимметричного входа, переключатели входных делителей — в положение 0 дБ, переключатель ширины полосы частот — 200 Гц.

При выходном напряжении генератора около 0,8 В изменением частоты ЕТ-100Т/А получает максимальное отклонение стрелки указателя уровня; изменением напряжения генератора устанавливают стрелку отсчетного устройства измерителя уровня я-й отметку 0 дБ. Изменяя плавно частоту генератора в сторону больших /„ п меньших [и частот, добиваются па измерителе уровня —0,2 дБ. Измеряют [_п н /_ц. Аналогично определяют f, и при показаниях измерителя уровня —3 дБ,

Установив переключатель ширины полосы в положение 1,74 кГц, измеряют и [_п для уровней—.1 н —3 дБ.

Ширина полосы частот, Гц,

А/ "=/в /и',

А/'-> ±2и Гц для уровня —0,2 дБ и Л;=200±30 Гц для уровня —3 дБ при ширине полосы 200 Гц; А/'=^ 1600 Гц для уровня —1 дБ и А/ = 1740+40 Гц для уровни —3 дБ при ширине полосы 1,74 Гц,

Изменяя частоту генератора относительно частоты настройки 100 кГц на ±17.50 Гц и ±2000 Гц, убедиться, что показания измерителя уровня при ширине полосы 1,7 кГц должны быть >46 и 70 дБ соответственно.

При ширине полосы 200 Гц, изменяя частоту на ±150, ±200 и ±500 Гц, убедиться, что показания измерителя уровня должны быть ~20 дБ; >26 и 60 дБ соответственно.

2. ET-90T/V

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц, в режиме:

широкополосном..........0,2... 1620

селективном........... 4 ... 1620

Диапазон измерения, уровня, дБ, в режиме;

широкополосном .  .  ,  .......—80... +21

селективном...........-120...+21

Основная погрешность измерения уровня 0 дБ на частоте 20 кГц, дБ........... ±0,2

Неравномерность частотной характеристики, Гц .   .   . ±0,2; ±0,3

9

рения на частоте 20 кГц относительно 0 дБ, дБ .   . ±0,2

’ Погрешность установки частоты.......±(1%±50Ю Гц)

Ширины полосы пропускания, Гц......~250

Погрешность входных сопротивлений. % . ,   .   .   . .+5

Погрешность градуировки шкалы, не более, дБ .   . . ±0,1 ... ±0,5

Операции: внешний осмотр; опробование', определение-, погрешности и величин входных сопротивлений (2.1); погрешности измерения уровня 0 йБ (2.2); погрешности .градуировки шкалы (2.3); погрешности входного делителя (2 4); неравномерности частотной характеристики (2.5); погрешности установки частоты (2.6);-избирательности измерителя уровня (2.7); погрешности измерения модуля полного сопротивления (2.8); погрешности измерения затухания отражения (2.9); погрешности измерения затухания асимметрии (2.10).

Средства поверки: частотомер электронно-счетный с диапазоном измеряемых частот 0,2... 1700 кГц и погрешностью измерения не более 2-10 ⁷ (43-57); вольтметр электронный с диапазоном измеряемых напряжений 0,6... 8 В в диапазоне частот 0,2 ... 1700 кГц и погрешностью не более 0,76% (ВЗ-49); генератор измерительный с диапазоном частот 0,2... 1620 кГц (ЕТ-90Т/Л); генератор измерительный с диапазоном частот 20 Гц...650 кГц, выходным сопротивлением 75 Ом, выходным уровнем не менее 20 дБ (I2XG032); магазин затуханий с ослаблением напряжения от 0 до 90 дБ ступенями по 10 дБ и погрешностью ослабления не более ±0,38% в диапазоне частот 0,2 ... 1620 кГц (М.3-50-3); 5 пар резисторов, обеспечивающих затухание асимметрии и отражения 5; 10; 20; 30; 40 дБ, с сопротивлением 75; 135; 150; 600 Ом; 3,5; 4; 8; 20 кОм±1% (для измерения входных сопротивлений) и 50; 100; 300; 3000 Ом±1% (для измерения сопротивлений) (БЛП-0,25).

ПОВЕРКА

Внешний осмотр —в соответствии с введением.

Опробование. Проверяют возможность калибровки в широкополосном и селективных режимах.

• 2.1. Погрешность и величину входных сопротивлений определяют в соответствии с методикой, изложенной в п. I.! методических указаний по поверке измерителя уровня ET-100T/V. На рне. 1.1 и 1.2 вместо генератора ЕТ-100Т/А использовать генератор ЕГ-90Т/А. Частоты и режимы, при которых производит измерения, аналогичные.

• 2.2. Погрешность измерения уровня 0 дБ определяют по методике, изложенной в и. 1.2 настоящего сборника, на частоте. 20 кГц.

При погрешности измерения 0 дБ не более ±0,2 дБ показании образцового вольтметра должны находиться в пределах 0,7570... 0,7926 В.

• 2.3. Погрешность градуировки шкалы определяют в соответствии с методи

кой п. 1.3 настоящего сборника на частоте 20 кГц. Режимы, расчет погрешности н допуски на погрешности аналогичные;                      ■

Погрешность градуировки шкалы «Лупа» не определяется.

• 2.4. Погрешность входного делителя определяют по методике, изложенной в п. 1.4 настоящего сборника: делителя 0...+20 дБ — на частоте 21) кГц, делн-

IQ

теля 0 .—90 дБ — на час готе 20 кГц в соответствии с рис. 1.4. Б данном .случае в качестве генератора использовать прибор 12XG032 (производства ЧССР).

Погрешность Входного делителя не должна превышать ±0,2 дБ.

• 2.5. Неравномерность частотной характеристики определяют по методике., изложенной п п. [.5 настоящего сборника, соединяя приборы, как показано на рис. 1.3. В качестве генератора использовать ЕТ-ЭОТ/Л, Измерения проводить на частотах 4, 20, 300, 620 и 1620 кГц относительно частоты 20 кГц.

Неравномерность частотной характеристики должна быть для /с620 кГц вс более ±0,2 дБ, для />620 кГц не более ±0,3 дБ.

• 2.6. Погрешность установки частоты определяют сравнением показаний измерителя уровня ET-90T/V и частотомера 43-57.

Генератор ЕТ-90Т/А с выходным сопротивлением 75 Ом несимметричным выходом согласованно подключают на вход измерителя уровня и частотомера. Частоты 4, 100, 300, 600, 1000 и 1620 кГц в режиме J, поочередно устанавливают на измерителе уровня. Изменением частоты генератора каждый раз добиваются максимального отклонения стрелки отсчетного устройства измерителя уровня,

Погрешность установки частоты, Гц,

Л/ — ) и jл

где in й /_Л—показания измерителя уровня и частотомера соответственно. Погрешность измерения частоты нс должна превышать ±(1%±500 Гц) Гц.

• 2.7. Избирательность измерителя уровня определяют по методике, изложенной в п. 1.7 настоящего сборника, на частоте 20 кГц.

  На уровне 0,2 дБ ширина полисы частот Л/'>50 Гц, на уровне 3 дБ А/ -250 Гц.

. Изменяя частоту генератора относительно частоты настройки на ±500 Гц, убедиться, что показания измерителя уровня не превышают —60 дБ.

• 2,8. Погрешность измерения модуля полного сопротивления определяют непосредственной оценкой известного сопротивления,

К измерителю уровня присоединяют генератор ЕТ-90Т/А и измерительное поле (см. и, 10 инструкции по эксплуатации измерителя уровня ET-90T/V). Измерения проводит на частотах 0,2; 100; 300; 620 и 1620 кГц в. широкополосном режиме.

Подключают ко входу Z, один из образцовых резисторов с сопротивлением 50; 100; 300 и 3000 Ом.

Погрешность измерения модуля полного сопротивлений, %,

где Z, R— показания измерителя уоовня и сопротивленце подключенного резистора соответственно.

Полученная погрешность <16%,

• 2.9. Погрешность измерения затухания отражения определяют сравнением с известным затуханием отражения.

К измерителю уровня присоединяют генератор ЕТ-90Т/Л и измерительное Поле (см. п. II инструкции по эксплуатации измерителя уроинн ET-90T/V). Измерения проводят на частотах, указанных в и. 2,8.

Погрешность измерения затухания отражения, дБ,

■             Д« = а_п—а, ■

где Пц, а — показания измерителя уровня при данной паре резисторов и затухание отражения, создаваемого этой парой, соответственно.

• 2.10. Погрешность измерения затухания асимметрии определяют сравнением показаний прибора с образцовым (известным) затуханием асимметрии.

Измеритель уровня соединяют с генератором ЕТ-90Т/А и измерительным полем (см. п. 11 инструкции по эксплуатации измерителя уровня ET-9QT/V), Для проведения этих измерений должны быть в наличии пары сопротивлений, которые выбирают следующим образом.

Вначале из ряда 110 ...3000 Ом берут конкретное сопротивленце мощностью 0,125 Вт (С2-13 и С2-14 и т. д.). К этому сопротивлению необходимо подобрать пару, которая должна иметь сопротивление 0,28 от выбранного для получения затухания асимметрии 5 дБ; 0,52 — для затухания асимметрии 10 дБ, 0,82 — для затухания асимметрии 20 дБ; 0,94— для затухания 30 дБ; 0,98 — для затухания 40 дБ и 0.99 — для затухания 46 дБ.

Погрешность измерения затухания асимметрии, дБ,

Да = а„—а_д,

где а_ц, а_я — показания измерителя уровня и затухание асимметрии, обеспечиваемое данной парой резисторов.

Возможны, например, следующие пары (см. табл.).

Т а б л и ц а

Яд, дБ __	5	10	20	30	40	46
Я1, Ом	150	200	200	240	220	1000
/?2, Ом	42	104	164	225	216	990

• 3. Д2006

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ди'ацазои частот, кГц ..........№... 17000

Основная погрешность установки частоты, Гц .   .   .. +2-10-⁵(±300

Диапазон ступенями по 10 дБ, дБ......—90... Д-10

Основная погрешность выходного уровни 0 дБ на частоте 100 кГц, дБ........... ±0.1

Погрешность входного делителя, дБ......±0,1

Неравномерность частотной характеристики относительно частоты ЩО кГц, дБ.........±0,1 ... ±0,5

Операции: внешний осмотр; опробование; определение: основной погреши" пости установки частоты (3.1); Основной погрешности измерения уровня О ОБ (3.2); погрешности входного делителя (3.3); частотной погрешности (3.4); ширины полосы пропускания (избирательности) (3.5).

Средства поверки: генератор с диапазоном частот 10... 17 000 кГц и выходным напряжением 3 В, выходным сопротивлением 75 Ом (Г4-102; Г4-112/1); вольтметр для измерения напряжений до 8 В с погрешностью не более 0,3% в диапазоне частот 10... 17 000 кГц (133-49); частотомер электронно-счетный с диапазоном измеряемых частот 10... 17 000 кГц, погрешностью измерения не более 2'10—⁷ кГц (43-57); магазин затуханий, аттестованный и диапазоне частот 10,,, 17 000 кГц- (M3-50-3); образцовый резистор с сопротивлением 24.9 Ом± ±1% и мощностью 0,5 Вт (БЛП).

ПОВЕРКА

Внешний осмотр — в соответствии с, введением.

Опробование. Поверяют возможносте. калибровки при разных полосах пропускания.

• 3.1. Основную погрешность установки частоты определяют по методике, изложенной в и. 2.6 настоящего сборника, в узкополосном режиме па частотах: 10. 100, 300, 500. 1000, 3000, 5000. 111000, 12000, 17 000 кГц.

П|.'.';и в:п:тI■ установки частоты ле должна превышать ±2-Hi ^г,/±30П Гц.

• 3.2. Погрешность измерения уровня Q :дБ определяют по методике, изложенной пн. 12 настоящего сборника, в широкополосном и селективном режимах работы на частоте 100 кГц при выходном сопротивлении 75 Ом so всех положениях переключателя входных сопротивлений измерителя уровня.

Значение погрешности измерения уровня 0 дБ не должно быть более = 0,1 дБ, При указанном допуске—измеренное напряжение лежит в пределах 0,7657 ...0,7836 В.

• 3.3. Погрешность входного делителя определяют по методике, изложенной в п. 1.4 настоящего сборника в части проверки делителя 0 ... 10 дБ,, на частоте 100 кГц в положений переключателя полосы пропускания 80 Гц.

Поверку делителя. —90 ... 0 дБ производят по схеме рис. 1.4 на частоте 100 кГц. Выходное сопротивление 75 Ом. Ширина полосы пропускания 80 Гц..

Вычисленная погрешность не должна превышать ±0,1 дБ.

• 3.4. Частотную погрешность определяют по методике, изложенной в п, 1.5 настоящего сборника, соединяя приборы, как показано на рис. 1.3.

В качестве генератора используют прибор W2008. Измерения провести на частотах: 10, 100,500, 1000,5000, 10 000. 12000. 16000. 17000 кГц относительно частоты 100 кГц в положении переключателя ширины полосы пропускания 80 Гц.

Частотная погрешность измерителя уровня не должна превышать: до 12,5 МГц —0,1 дБ, до 16 МГц — 0,2 дБ, до 17 МГц — 0,5 дБ,

• 3.5. Ширину полосы пропускания (избирательность) определяют по методике, изложенной вг. 1.7 настонщегб Сборника, на частоте 100 кГц.

При широкой полосе пропускания на уровне <0,5 дБ полоса частот Af±400 Гц, на уровне 3 дБ df—3,l кГц. Изменяя частоту генератора относительно частоты настройки на ±5 кГц, убедиться, что показания измерителя уровня не превышают —60 дБ.

При узкой полосе пропускания на уровне 0,5 дБ полоса частот'¹ А/н ГО Гц, на уровне 3 дБ Д/±80 Гц. При расстройке генератора на ±250 Гц показания измерителя уровня не должны превышать —60 дБ.

4. MV-62

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, МГц.........0,2-10-^!...—2,1

Основная погрешность, установки частоты, Гц . .   ,   . —2 ■ ГГ '⁷   1 Гц

Диапазон регулировки пределав измерения, дБ .   .   . — 130    22

Основная погрешность измерения уровня 0 дБ, дБ .   . ±0,1

Погрешность входного делителя, дБ......±0.05... ±0,1

Неравномерность частотной характеристики, дБ ,  .   . 0,15,. 0,5

Затухание асимметрии, более, дБ.......53 ... 60

Операции: внешний осмотр, опробование, определение: затухания асимметрии (4.1); основной погрешности установки частоты (4.2); основной погрешности измерения уровня 0 дБ (4.3); погрешности входного делителя уровня относительно положения 0 дБ (4.4); неравномерности частотной характеристики (4.5); ширины полосы пропускания (избирательности) йзмёрителя уровня (4.6); уровня собственных шумов (4,7).

Средства поверки: измерительный генератор с диапазоном частот 200 Гц,. 2,1 МГц и выходным уровнем до +10 дБ (GF-62); генератор с диапазоном частот 200 Гц,.620 кГц и выходным уровнем до +20 дБ (12XG032 из комплекта 12XZ090); частотомер электронно-счетный с диапазоном измеряемых частот 200 Гц., 2,1 МГц, погрешностью измерения не более 2-10^—7 МГц (43-54); вольтметр компенсационный для измерения напряжений до 8 В с погрешностью не более 0,21% в диапазоне частот 200 Гц., 2,1 МГц (ВЗ-49); магазин затуханий типа M3-50-3, аттестованный до ПО дБ в диапазоне частот 200 Гц.,. 2, 2,1 МГц; цепь с образцовой симметрией, состоящая из двух резисторов сопротивлением 75 Ом + 0,1% и мощностью 0,5 Вт (С2-13), с соотношением Ril'Rt—1,001; цепь с образцовой симметрией должна быть помещена в кожух из экранирующего материала с гнездами, обеспечивающими подключение к приборам.

ПОВЕРКА

Внешний осмотр в соответствии с введением.

4.1, Затухание асимметрии определяют методом прямых измерений.

Измерения производят при /? = 150 Ом на частотах: 50 Гц, 100, 200, 600 кГц. Отсчитывают показания измерителя уровня, подключенного к выходу генератора через цепь с образцовой симметрией в соответствии со схемой рис. 4.1.

Выход тейератора йёсймыетрйййый 75 Ом. Уровень на выходе генера: :и О дБ. Здесь 15 далее: если тип генератора не оговорен особо, применять геие-нератор GF-62.

Затухание асимметрии, дБ

Цас ~ ^иэм>

где Аиш —показание измерителя уровня, дБ.

Значение затухания асимметрии на частоте 50 Гц должно быть более 60 дБ, на остальных частотах — более 53 дБ.

• 4.2. Основную погрешность установки частоты определяют по методике, изложенной в и, 2.6 настоящего сборника.

Переключатель режимов измерителя уровня ставят в положение 0,1 к. Измерения производят на частотах: 300 Гн, I, 10; 200 кГц, 1; 2,1 МГц.

Погрешность установки частоты не должна превышать 2'10~⁵/±1 Гц.

• 4.3. Основную погрешность измерения уровня определяют по методике, изложенной в ii. 1.2 настоящего сборника.

Измерения произвести н широкополосном и селективном режимах работы на частоте 200 кГц. Приборы соединяют, как показано на рис. 1.^,

В селективном режиме измеритель уровня предварительно настраивают на

частоту генератора по максимальному                □ I

отклонению стрелки указателя уровня.

Значение ттогрешкостл измерения уровня 0 дБ должно быть не более 0.1 дБ При указанном допуске измеренное напряжение лежит в пределах 0,7627 .,, 0,7336 В,

• 4.4. Погрешности ступенчатой регулировки пределов измерения определяют па несимметричном входе 75 Ом в селективном и широкополосном режиме на частоте 200 кГц,

Измерения в селективном режиме производят в положении переключателя полосы пропускания 0,1 к. Для положений переключателя ступенчатой регулировки пределов измерения 0, +10, +20 дБ измерения выполняют по схеме рис. 1.3.

Устанавливают переключатель ступенчатой регулировки в положение 0 дБ. Выходной уровень генератора Q дБ. Изменением выходного уровня генератора получают показание 0 дБ отсчетного устройства измерителя уровня. Измеряют напряжение на входе измерителя уровня. Аналогичные измерения выполняют для положений переключателя ступенчатой регулировки пределов измерения + 10 дБ и +20 дБ.

При измерениях в положении 0, и +.10 дБ используют генератор GF-62 из комплекта МР-62; в положении +20 дБ—генератор 12XG032.

Аналогичные измерения производят в широкополосном режиме.

Погрешность ступенчатой регулировки пределов измерений для положений + 10 дБ и ±20 дБ определяют по формуле

=      20 lg -^f7-^v

U_o '

где N положение ступенчатой регулировки пределов измерения; i/.v, U_a — напряжение, измеренное на входе измерителя уровня в положениях переключателя ступенчатой регулировки пределов измерения N и 0 дБ, В.

Вычисленная погрешность, дБ, нс должна превышать при работе в режиме:

селективном ............... ±0,1

широкополосном .............. ±0,05

Погрешность ступенчатой регулировки пределов измерения в положениях О... — 60 дБ в широкополосном режиме и 0 ...—110 дБ в селективном режиме определяют по схеме рис. 1.4 на частоте 200 кГц на несимметричном входе 75 Ом. Ширина полосы пропускания в селективном режиме 0,1 кГц.

Устанавливают на магазине затухания затухание 0 дБ. Переключатель ступенчатой регулировки измерителя уровни станят в положение 0 дБ. Изменением выходного уровня генератора устанавливают показание отсчётного устройства измерителя 0 дБ. Вольтметром измеряют напряжение па входе магазина затухания. Аналогично определяют напряжение на входе магазина при других положениях переключателя ступенчатой регулировки пределов измерения. Затухание на магазине устанавливают равным показанию положения переключателя ступенчатой регулировки пределов, взятому с обратным знаком.

Погрешность ступенчатой регулировки в указанных положениях

ДР = 20 lg + Да,у.

где U.v, Но—напряжение, измеренное в положениях переключателя ступенчатой регулировки N и 0 дБ, В; Дал-— погрешность затухания магазина затуханий, определенная в результате аттестации, дБ.

Вычисленная погрешность, дБ, не должна: превышать при работе в режиме:

широкополосном..............±0,05

селективном................±0,1

• 4.5. Неравномерность частотной характеристики определяют по методике, изложенной в п. 1.2 настоящего сборника,

В широкополосном режиме измерения произвести на частотах: 0,2; 0,3; 1; 200 кГп; 1; 2,1 МГц. В селективном режиме измерения произвести на частотах 0,3; 1; 200 кГц; 1; 2,1 МГц в положении переключателя ширины полосы пропускания 0,1 к' Все измерения производить, относительно частоты 2.00 кГц.

Значение неравномерности частотной характеристики п широкополосном режиме должно быть не более ±0,15 дБ. и в селективном режиме-—не более ±0,2 дБ.

• 4.6. Ширина полосы пропускания (избирательности) измерителя уровня определяется по методике, изложенной в п, 1.7 настоящего сборника, при значениях полосы 1,74 и 0,1 кГц.

Переключатель ширины полосы пропускания устанавливают в положение 1,74 к. Выходной уровень генератора 0 дБ, частота 200 кГц. Увеличив частоту генератора на 400 Гц, а затем уменьшив на 400 Гц относительно частоты 200 кГп, фиксируют показания измерителя уровня. Аналогичные измерения производят при расстройках ±2 и ±3 кГц. При этом показания измери уровня должны быть следующими. дБ:

/=±400 Гц

/=±2 кГц

f=±3 кГц

Ширина полосы пропускания должна быть 2 кГи

Устанавливают ширину полосы пропускания 0,1 кГц Выходной уровень генератора 0 дБ, частота 200 кГц. Изменением частоты генератора получают максимальное отклонение стрелки указателя уровня. Изменением выходного уровня генератора добиваются показания 0 дБ на измерителе уровня. Фиксируют его показания при расстройках- ±10. ±72. ±90, ±250 Гц; ±2 кГц Они должны быть следующими, дБ:

/=±10 Гц ............ . , < 0,2

/=±75 Гц

/=±250 Гц

/=±90 Гц

/=±2 кГц

4.7. Уровень собственных шумов определяют непосредственным отсчетом показаний измерителя уровня. Измерения произвести в широкополосном и селективном режимах при КЗ па входе 75 Ом.

В широкополосном режиме показания измерителя уровня не должны превышать —85 дБ. Перестраивая частоту в режиме 1,74 кГц, необходимо убедиться, что показания, измерителя tie превышают —115 дБ в диапазоне частот 12... 100 кГц н —120 дБ в .диапазоне 1QQ... 21.00 кГц. В узкополосном режиме 0,1 кГц показания не должны превышать - 130 дБ в диапазоне 100 .2100 кГп.

• 5. MV-73

ОСНОВНЫЕ: МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц ...........0,03 ...2!)

Диапазон измеряемых уравнений, дБ .     ....   100...-(-22

Пределы измерений ступенями по 10 дБ, дБ .   .   .   . —70 ... 4-20

Приведенная погрешность градуировки шкалы аналогового отсчетного устройства, не более, %

Погрешность входного деления, не более, % .... ±2

Погрешность входного сопротивления 600 Ом, не более, % ±1 Модуль входного сопротивления высокоомного входа, не менее, кОм ........

Диапазон измеряемых сопротивлений. Ом..... 50... 5000

Погрешность измерения сопротивления, не более, % .

(ET-70TI; измерительный генератор с симметричным выходом (GF-61); резисторы мощностью 0,125 Вт. сопротивлением 37,4; 600 Ом, ±0,1%; 50; 100; 500; 30 000 Он, ±1% (БЛП или С2-13); закорачивающая экранированная дужка под входные гнезда- измерителя уровня.

ПОВЕРКА

Внешний осмотр •— в соответствии с введением.

Опробование. Переключатель рода работ устанавливают о положение BATT/Netz. При этом стрелка встроенного прибора должна находиться в контрольном секторе.

• 5.1. Уровень собственных шумов определяют непосредственным отсчетом показаний измерителя уровня при КЗ на входе 600 Ом.

Уровень собственных шумов не должен превышать 2,5 мкВ.

• 5.2. Погрешность и величину входных сопротивлении определяют по методике, изложенной в п. 1.1 настоящего сборника, на частоте 20 кГц.

Погрешность входного сопротивления 600 Ом не должна превышать 1%. Высокоомное входное сопротивление должно быть не менее 30 кОм.

• 5.3. Погрешность градуировки шкалы определяют, включив приборы по схеме рис. 1.3, на частоте 10 кГц.

Выходное сопротивление генератора 50 Ом, выходной уровень ±20 дБ,

Входное сопротивление измерителя уровня устанавливают в положение 30 кОм, входной делитель — в положение 0 дБ. Изменением выходного уровня генератора стрелку указателя уровня ставят на конечную отметку шкалы U_v. Измеряют напряжение на входе измерителя уровня образцовым вольтметром ВЗ-24 на всех числовых отметках шкалы при подходе к поверяемой отметке слева и справа.

За действительное значение уровня U_x принимают среднее арифметическое двух измерений. U_H — номинальное значение отметки шкалы.

Погрешность градуировки шкалы, %,

а ₌~    ₁₀₀₁

Погрешность градуировки шкалы не должна превышать 2%.

• 5.4. Погрешность входного делителя определяют С помощью образцового генератора GF-61, подавая калиброванное напряжение на вход 600 Ом поверяемого врибора с частотой'20 кГц. Поверяют положения аттенюатора от + 10 до — 60 дБ.

На образцовом генераторе устанавливают уровень 0 дБ. С. помощью механического нуль-корректора на поверяемом приборе ставят стрелку отсчетного прибора на отметку 0 дБ. Устанавливая аттенюаторы приборов в соответствующие положения ( + 10, —10, —20 дБ и т. д.), каждый раз возвращают стрелку индикатора поверяемого прибора на отметку 0 дБ изменением напряжения образцового генератора. Отсчитывают показания прибора, Искомой погрешностью будут эти результаты с обратным знаком.

Погрешность входного делителя не должна превышать ±0,17 дБ.

• 5,5, Погрешность измерения модуля полного сопротивления определяют г.. методике, изложенной ниже.

С симметричного выхода генератора ЕТ-70Т подают сигнал частотой

10 кГц и уровнем не более 0 дБ на вход измерителя уровня. Переключите... рода работ устанавливают в положение для измерения сопротивления. Ко в.хо ду z подключают одни из образцовых резисторов с сопротивлением 50, 100 и £00 Ом и измеряют сопротивления в положении переключателя пределов измерений >'I и ХЮ.                                        '

Погрешность измерения модуля полного сопротивления определяют по формуле, указанной в п. 2.8 настоящего сборника.

Погрешность измерения модуля полного сопротивления должна быть не более 5%.

6. 12XN045

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц...........0,02...

Диапазон измеряемых уровней, Нп........—9... +3,2

Основная погрешность измерения, 0 Нп 800 Гц, Нп .      , ±0,02

Частотная погрешность измерения уровней, Нп:

до 600 кГц

до 1,5 МГц

Погрешность измерения уровня в диапазоне —8... +3,2 Нп, Нп ±0.04

Операции: внешний осмотр; определение: основной погрешности измерения уровня 0 Нп (6.1); ч+’тотнйй погрешности измерителя уровня (6.2); погрешности входного делителя (6.3).

Средства поверки: генератор измерительной с диапазоном частот 20 Гц... 1.5 МГц, выходным напряжением 5 В (ГЗ-112Д); вольтметр электронный с диапазоном измеряемых напряжений 0,6...8 В и погрешностью измерения не более 0,68% в диапазоне частот 0.02... 1500 кГц (ВЗ-49); магазин затуханий с погрешностью не более 0,13 дБ (M3-50-3); резисторы мощностью 0,25 В at сопротивлением 75 и 100 Ом (БЛП, С2-13).

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

0.1. Основную погрешность измерения уровня 0 Нп определяют по методике, изложенной в п. 1.2 настоящего сборника с использованием генератора ГЗ-112/1. Выходное сопротивление генератора 50 Ом, частота 800 Гц. Вход измерителя уровня несимметричный, входное сопротивление 150 Ом.

Вычисленная погрешность не должна превышать ±0,02 Нп. При этом показания образцового вольтметра лежат а пределах 0,7592... 0,7902 В.

Измерения повторяют при всех входных сопротивлениях измерителя уровня. 2*                                                                             19

• 6.2. Частотную погрешность измерителя уровня определяют по методике, изложенной в п. 1.5 настоящего сборника.

Устанавливают входное сопротивление измерителя уровня 150 Ом. С выхода генератора на вход измерителя уровня подают сигнал с частотой 800 Гц.

Выходное напряжение генератора измеряют на частотах: 0,02; 3; 10; 50; 100; 500; 1000; 1500 кГц.

Вычисленная погрешность ве должна превышать ±0,02 Нп до частоты 600 кГц и ±0,03 Нп до частоты 1,5 МГц. При этом показания-образцового вольтметра лежат в пределах (0,98... 1,02)Lf_a (погрешность ±0.02 Нп) и (0,97 ... 1,03)U_o (погрешности ±0,03 Нп).

• 6.3. Погрешность входного делителя для положений +1 и +2 Нп определяют по методике, изложенной в п. 1.4 настоящего сборника,, на частоте 800 Гц,

При положениях входного делителя менее 0 Нп измерения выполняют на схеме на рис. 6.1.

Выходное сопротивление генератора 50 Ом, уровень выходного сигнала около 1,3 В на частоте 800 Гц. Вход измерителя уровня несимметричный, входное сопротивление 150 Ом.

Затухание магазина затуханий устанавливают равным 0 дБ. Входной делитель ставят в положение 0 Нп. Изменением выходного уровня генератора устанавливают стрелку отсчетного устройства измерителя уровня на отметку 0 Нп. Измеряют напряжение на входе магазина затуханий U_e. На магазине затуханий устанавливают 10 дБ, а на измерителе уровня —1 Нп. Изменяя выходной уровень генератора, возвращают стрелку прибора на отметку 0 Нп. Показания образцового вольтметра должны быть в пределах (1,1177 ... 1,2108)1/(1.

Дальнейшие действия аналогичны-. Показания вольтметра составят при положениях:

Нп... (1,3003 ... 1,4086) U_o Нп... (1,5127... 1,6386) U_o Нп ... (1,7537... 1,9063) U_a Нп ... (0,6474 ... 0,7013) U_o Нп ... (0,7531 ... 0,8158) По Нп... (0,8761 ... 0,9491 )U_a Нп ... (1,0392... 1,1041)

Значение погрешности входного делителя не будет превышать ±0,04 Нп.

ПОВЕРКА ИЗМЕРИТЕЛЬНЫХ ГЕНЕРАТОРОВ

• 7. ЕТ-100Т/А  ■

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц.........0,2 ... 1620

Погрешность установки частоты, Гц.....±1 ■ 10—⁵/-(-10

Диапазон уровней выходного сигнала, дБ (дБМ) . —62 ... 12

Основная погрешность выходного уровня на частоте

100 кГц, дБ ...  .

Погрешность выходного делителя относительно по

ложения 0 дБ, дБ........ .   .   . ±0,1

Погрешность градуировки шкалы относительно отметки 0 дБ, дБ........

Затухание нелинейности при положении делителя

10 дБ, не более, дБ

Коэффициент гармоник в диапазоне частот

0,2... 2 кГц, %

Частотная погрешность выходного уровня, дБ .   . ±0,1 . т-НО.2

Выходные сопротивления, Ом.......0; 75; 135; 150; 600

Погрешность выходных сопротивлений, %  .   .   .  ±3...

Затухание при блокировке сигнала, дВ .   .   .   .  НО

Операции: внешний осмотр; опробование, определение; погрешности установки частоты по основной шкале частот и по шкале расстройки (7.1); основной погрешности выходного уровня (7.2); погрешности градуировки шкалы встроенного прибора выходного уровня (7.3); погрешности выходного делителя (7.4); частотной погрешности выходного уровня (7.5); затухания нелинейности (7.6); погрешности выходных сопротивлений (7.7).

Средства поверки: частотомер электронно-счетный с диапазоном измеряемых чистит 0,2 .1620 кГц, погрешностью кварцевого генератора не более [■10-- (43-57); вольтметр компенсационный с диапазоном измеряемых напряжений 0,3 ... 5 В и погрешностью измерений не более 0,33% в диапазоне частот от 0.2 ..1620 кГц (ВЗ-49); селективный волюметр (измеритель уровня), имеющий выход постоянного напряжения (МУ-61); измерительный генератор с диапазоном частот 0,2 ... 1620 кГц. (ГЗ-112/1); аттенюатор с диапазоном ослабления напряжений не более ± 0,022 дБ ^ диапазоне частот 10 ... 1620 кГц (M3-50-3); селективный микровольтметр с диапазоном измеряемых напряжений 30 мкВ . 1 В и погрешностью не более 10% в диапазоне частот 0,15 ... 4,8 МГц (В6-10); цифровой вольтметр постоянного тока с пределом измерения 1 ...2 В (В7-22); измеритель коэффициента гармоник с диапазоном измерений 0,1 ..0,5% и погрешностью не более 10%. в диапазоне частот 3,2 ... 200 кГц (G6-5) ; резисторы мощностью 0,25 Вт и сопротивлением 12,4; 75; 135; 150; 600 Ом±1% (БПЛ или С2-131.

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

Опробование. Проверяют отсутствие срывов генераций и возможность установки опорного уровня в рабочем диапазоне частот генератора.

7.1. Погрешность установки частоты по основной шкале частот и по шкале расстройки определяют с помощью частотомера.

Измерения проводят в режиме непрерывной генерации при выходном напряжении не менее 0,1 В. К согласованно нагруженному несимметричному выходу генератора подключают частотомер.

По основной шкале при плавной настройке проверяют следующие частоты¹, в диапазоне 0,2 ... 20 кГц — 0,2; 0,8; 10 и 20 кГц; в диапазоне 2 ... 1620 кГц — 2; 30; 100; 1000 и 1620 кГц. Погрешность не должна превышать — (!-!0-⁵/= ±10) Гц. С фиксацией частоты проверяют частоты: в диапазоне 0,2... 20 кГц —4 и 20 кГц; в диапазоне 2... 1620 кГц — 40; 100; 400; 1000 и 1620 кГц. Погрешность не должна превышать ± (1 • 10-^s f± 1) Гц.

Погрешность шкалы расстройки проверяют, устанавливая частоту по основной шкале; 300 кГц; по шкале расстройки +1, ±2, +3, +4, —1. —2. —3, —4 Гц. Погрешность не должна превышать ±(Ы0~⁵/±1) Гц.

• 7.2. Основную погрешность выходного уровня с частотой 100 кГц определяют на несимметричном выходе с сопротивлением 75 Ом генератора, согласованно включенного с нагрузкой с помощью вольтметра ВЗ-49. Уровень О дБ устанавливают дважды — при подходе стрелки индикатора справа и слева к этой отметке.

Действительным значением напряжения U является среднее арифметическое двух показаний образцового вольтметра.

Основная погрешность выходного уровня, дБ,

Основная погрешность не должна превышать ±0,1 дБ, при этом действительные значения напряжения находятся в пределах 0,7657... 0,7836 В.

• 7.3. Погрешность градуировки шкалы встроенного прибора выходного уровня определяют косвенным измерением на несимметричном выходе генератора с сопротивлением 75 Ом, сопротивлением нагрузки 75 Ом, па частоте 100 кГц.

Выходкой делитель находится в положении + 10 дБ, стрелка встроенного прибора выходного уровня—на отметке 0 дБ. Напряжение па данной отметке шкалы измеряют при подведении стрелки справа и слева. За действительное значение выходного напряжения U берут среднее арифметическое двух измерений. Данная величина и является отсчетной. Затем измеряют выходное напряжение генератора на отметках шкалы +/; —/; —2 дБ. Значение выходного напряжения для каждой отметки шкалы определяют, подводя стрелку слева и справа.

Погрешность градуировки шкалы встроенного прибора выходного уровня, дБ,

Др_ш=201_ё-^+М- 10,

где -V— значение поверяемой отметки шкалы; — действительное значение выходного напряжения на поверяемой отметке шкалы.

Погрешность градуировки шкала ие должка превышать ±0,5 дБ. При этам показания вольтметра должны находиться в следующих пределах:

~Н дБ.............(1,1156... 1,1285)V

—1 дБ   .    .    .    . . ..........(0,8861 ... 0,8964) 1/'

—2 дБ.............(0,7898 ... 0,7989) 1/

• 7.4. Погрешность выходного делителя определяют косвенными измерениями для положений 0 ... + 10 дБ и методом сравнения для положений 0... —50 по схеме рис. 7.1 на частоте 100 кГц.



Рис. 7.1

Выход генератора с сопротивлением 75 Ом включен на согласованную -нагрузку. Выходные делители генератора ставят в положение 0 дБ и стрелку встроенного прибора — на отметку 0 дБ. Измеряют выходной уровень U генератора. С помощью делителя с шагом 10 дБ устанавливают выходной уровень генератора +10 дБ. Вольтметром измеряют, полученное значение U_l0 и определяют погрешность делителя в данной точке

Др = 10 — 20 lg .

Затем собирают схему рис. 7.1. На генераторе возвращаются к уровню 0 дБ и фиксируют этот уровень индикатором (MV— 614-В7 = 2:1). Подключив индикатор к выходу магазина МЗ-50-3, изменением напряжения генератора ГЗ-112/1 добиваются прежних показаний индикатора. С помощью вольтметра ВЗ-49 фиксируют напряжение U генератора ГЗ-112/1.

Устанавливая на поверяемом генераторе последовательно —10 ... —30 дБ (через 10 дБ) и набирая на магазине затуханий затухание 7V= 10... 50 дБ соответственно, фиксируют выходной уровень поверяемого генератора индикатором и добиваются такого же уровня на выходе магазина затуханий, каждый раз регистрируя вольтметром ВЗ-49 выходное напряжение Un генератора ГЗ-112/1,

Погрешность делителя с шагом 10 дБ, дБ,

Ap = /V_ 20 Ig-^- .

Определение погрешности делителя с шагом 1 дБ определяют вольтметром ВЗ-49 при выходном уровне +10 дБ. При положении поверяемого делителя 0 дБ измеряют выходной уровень U генератора. Затем поочередно устанавливая делитель в положения N ——I, ~2 ...—-10 дБ, вольтметром ВЗ-49 измеряют выходные уровни Un- Погрешность делителя

Др — jV — 20 Ig ——— .

Все описанные измерения проводят на частоте 1620 кГц, Полученная погрешность делителей должна быть не более ±0,1 дБ.

• 7.5. Частотную погрешность выходного уровня генератора определяют на несимметричном выходе генератора с сопротивлением 75 Ом, согласованно включенном с сопротивлением нагрузки.

Показания встроенного прибора должны быть неизменны на всех частотах и равны 0 дБ. Уровни на частотах 800 Гц и 100 кГц являются опорными. Измеряют уровни U- на частотах 0,2; 3; 10 и 20 кГц в диапазоне 0,2 ... 20 кГц и 2; 10; 620: 1000 и 1620 кГц в диапазоне 2... 1620 кГц.

Частотная погрешность генератора, дБ,

Др = 20 lg —— .

Она не должна превышать ±0,1 дБ до частоты 620 кГц и ±0,2 дБ выше 620 кГц.

При этом должны выполняться соотношения: U[= (0,9886 ... 1,0116) (<620 кГц) и i/_f= (0,9772... 1,0233) (>620 кГц).

7.6. Затухание нелинейности до 100 кГц определяют измерителем нелинейных искажений, а свыше 100 кГц селективным вольтметром на частотах 0,2; 0,8; 2; 10; 60; 100; 500; 620; 1000 и 1620 кГц при выходном сопротивлении 75 Ом генератора, согласованно включенного с нагрузкой. У измерителя нелинейных искажений используют высокоомный вход, и его показания при измерениях не должны превышать 0,5%.

При уровне 1-й гармоники 0 дБ показания селективного вольтметра должны быть не более 2,45 мВ при измерениях 2- п 3-й гармоник каждой из указанных частот.

7.7. Погрешность выходных сопротивлений определяют косвенным методом, измеряя первый раз напряжение холостого хода генератора U_x х вольтметром ВЗ-49, а второй — напряжение U_B на согласованной нагрузке. Действительное значение выходного сопротивления, Ом,—jY

Погрешность сопротивления генератора, %,                              /

а ₌       юо.

R

Она не должна превышать 3% при частоте 1 МГц.

При поверке выходного сопротивления генератора 0 Ом пользуются сопротивлением нагрузки 75 Ом. Вычисленное сопротивление генератора не должно превышать 20 Ом.

8. ЕТ-90Т/Л

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц .   .   .   .......0,2... 1620

Погрешность установки частоты, %  .   .   .   .

Погрешность по шкале рагетроГгни......± fl,5% -2!>. Тш

Диапазон уровней выходндсо Сигнала, .дБ......60 ... JI

Погрешность делителя выходного сигнала На частоте 20 кГц, дБ............,

Основная погрешность выходного уровня, дБ .   .   . ±0,2

Погрешность градуировки шкалы, дБ .   .   .      . ±0,2... ±0,4

Коэффициент гармоник, %

Операции: внешний осмотр; опробование; определение: погрешности установки частоты по основной шкале частот и по шкале расстройки (8.1); осис .ной погрешности выходного ypOSHH (8.2); погрешности градуировки шкалы встроенного прибора выходного уровня (8.3'|; погрешности выходного делителя (8.4); частотной погрешности выходного уровня (8.5); коэффициента гармоник выходного сигнала (8.6); погрешности выходных сопротивлений (8.7).

Средства поверки: частотомер электронно-счетный с диапазоном измеряемых частот 0,2... 1700 кГц и погрешностью измерения не более + 15 Гц (43-57); вольтметр электронный с диапазоном измеряемых напряжений 0,6... 8 В и погрешностью намерения не более 0,6.6% В. диапазоне частот 0.2 .. 1700 кГц (ВЗ-49); магазин затуханий с индивидуальной аттестацией M3-50-3; измеритель уровня MV-61; вольтметр цифровой постоянного тока (В7-25); генератор измерительный с диапазоном частот 0,2... 1700 кГц, выходным напряжением 3 В, выходным сопротивлением 50 Ом (ГЗ-112/1); измеритель нелинейных искажений с диапазоном частот 0,2 ... 200 кГц (С6-8); селективный микровольтметр с диапазоном частот 0,2...5 МГц, пределами измерения 2 мкВ ... 1 В (В6-9); резисторы мощностью 0,25 Вт и сопротивлением 12,4; 75; 135; 1:50; 300; 600 Ом± ±1%; (БЛП и С2-13); составная нагрузка 75 Ом=1% (резисторы БЛП 0,25 Вт, 60 Ом +15 Ом).

ПОВЕРКА

Внешний осмотр — и соответствии с введением.

Опробование. Проверяют отсутствие срывов генерации и возможность установки опорного уровня в рабочем диапазоне частот генератора.

• 8.1. Погрешность установки частоты по основной шкале частот и по шкале расстройки определяют по методике, изложенной и. 7.1 настоящего сборника.

Погрешность установки частоты генератора определяют через четыре числовые отметки шкалы частот каждого частотного диапазона. Отметки, соответствующие началу и концу диапазона, должны входить в число поверяемых. Шкала расстройки при данных измерениях должна находиться в положении 0.

Погрешность установки частоты не должна превышать в диапазоне;

5 ... 50 кГц...............±500 Гц

50 ...500 кГц..............±1%

500... 1000 кГц.............±5000 Гц

1000 ... 1620 кГц.............±0,5%

■ Погрешность установки частоты по шкале расстройки определяют па всех числовых отметках шкалы. Она не должна превышать ±(1,5%+20 Гц).

• 8.2. Основную погрешность опорного значения выходного уровня на частоте 20 кГц определяют по методике, изложенной в п. 7.2 настоящего сборника

Вычисленная погрешность не должна превышать ±0,2 дБ. При этом показания образцового вольтметра будут находиться в пределах 0,7569 ...0,7926 В.

• 8.3. Погрешность градуировки шкалы встроенного прибора выходного уровня определяют по методике, изложенной в п. 7.4 настоящего сборника, на частоте 20 кГц.

Допустимые значения погрешностей и диапазон допустимых показаний вольтметра для соответствующих значений шкалы встроенного прибора выходного уровня приведены в таблице.                            •

Отметка     Допустимая       Диапазон допустимых

шкалы, дБ    погрешность,       показаний вольтметра

+1	±0,2	(1,0965... 1,1482) Уо
—5	±0,2	(0,5495 ... 0,5754) Уо
—10	±0.4	(0,3020 ... 0,3311) Уо
—20	±0,4	(0.0955 ... 0,1047) Уо

• 8.4. Погрешность выходного делителя определяют на частоте 20 кГц по методике, изложенной в и. 7 4 настоящего сборника.

Вычисленная погрешность не должна превышать ±0,2 дБ. При этом показания образцового вольтметра У= (3,0902 ... 3,2359) У_о. а У«;= (0,9772 ... 1,0233) СЛ.

• 8.5. Частотную погрешность выходного уровня определяют по методике, изложенной в п. 7.5 настоящего сборника.

Частотную погрешность определяют: на выходе генератора 0,2—10 кГц на частотах 0,2; 0,8; 10 кГц; на выходе?—/620 кГц — па частотах 2, 100, 1620 кГц.

При измерениях на выходе 0,2—10 кГц отсчетным следует считать напряжение Уд, измеренное на частоте 800 Гц; 2—1620 кГц — напряжение У.?, измеренное на частоте 100 кГц.

Частотная погрешность при измерении на выходе 0,2—10 кГц не должна превышать +0,2 дБ. При этом У/= (0,9772)... 1,0233) У_о.

Частотная погрешность при измерениях на выходе 2—1620 кГц не должна превышать ±0,3 дБ. При этом У,= (0,066... 1,О351)У₀.

Частотная погрешность при измерениях .на выходе 2—1620 кГц не должна превышать ±0,3 дБ. При этом U_f= (0,966 ... 1,0351)U_a.

• 8.6. Затухание нелинейности определяют по методике, изложенной в п. 7.S настоящего сборника.

Измерения проводят: на выходе 0,2—10 кГц на частотах 200 Гц, 10 кГц; на выходе 2—1620 кГц на-частотах 2 кГц, 200 кГц, 1620 кГц.

Измеренный коэффициент гармоник не должен превышать 1%. Измеренные уровни 2- и 3-й гармоник не должны превышать —30 дБ.

• 8.7. Погрешность выходных сопротивлений определяют по методике, изложенной в п. 7.7 настоящего сборника.

Измерения проводят на выходе 0,2—10 кГц на частотах 0,2; 1: 10 кГ;.¹.. на выходе 2—1620 кГц на частотах 2, 200, 700, 1000, 1620 кГц,

Погрешность выходных сопротивлений не должна превышать па пыхи. ■ симметричном..............Сзсо'л

несимметричном:

при градуировке уровня по ' мощности на частотах „о

1,62 МГц ..............<±,А,

при градуировке уровня по напряжению на частотах:

• 9. GF-62

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, кГц .   .   .   .......0.2... 2100

Основная погрешность частоты.......±2- 10—⁶f

Диапазон выходного уровня, дБ , ......—61.,.+10

Основная погрешность выходного уровня 0 дБ на частоте 200 кГц, дБ...........±0,1

Погрешность выходного делителя относительно 0 дБ, дБ ±0,05

Погрешность цифрового индикаторного устройства, дБ ±0,05

Частотная погрешность выходного уровня ...  - ±0,1 „..±0,5

Выходные сопротивления несимметричные, Ом .   .   . 0; 75

Коэффициент отражения, %, не более, на частоте:

f <620 кГц . . . . ....... 1%

f<2,l МГц............<3%

Выходное сопротивление симметричное, Ом .   .   .   . 0; 135; 150; 600

Затухание нелинейности, дБ, Свыше ....... 54

Операции: внешний осмотр; определение; основной погрешности установленной частоты (9.1); основной погрешности выходного уровня генератора (9.2); погрешности указателя выходного уровня (9.3); погрешности выходного делителя (9.4); частотной погрешности выходного уровня (9.5); выходных сопротивлений и коэффициента отражения (9.6); затухания нелинейности (9.7).

Средства поверки частотомер электронно-счетный с диапазоном измеряемых частот 0,2 ...2100 кГц и погрешностью измерения не более ±0,5-10—⁷ f (43-57); Вольтметр компенсационный с диапазоном измеряемых напряжений 0,3 ..5 В и погрешностью не более 0,33% в диапазоне частот 200 Гц... 2,1 МГц (ВЗ-49); магазин затуханий, аттестованный па переменном токе с погрешностью не более 0,02 дБ (M3-50-3); селективный вольтметр с диапазоном измеряемых напряжений 30 мВ ... 1 В и приведенной погрешностью не более 10% в диапазоне частот 100 кГц... 6,3 МГц (В6-10); селективный вольтметр (измеритель уровня) с диапазоном частот 1 кГц...2,1 МГц, пределами измерений —50 дБ...0 дБ, имеющий выход постоянного напряжения (MV-61); измеритель-

ный генератор с диапазоном частот 200 Гц ...2,1 МГн, выходным напряжением не менее 1 В (ГЗ-112/1); цифровой вольтметр постоянного тока е пределом измерения 1 ... 2 В и количеством индицируемых разрядов не менее четырех (ВТ-22); измеритель коэффициента гармоник с диапазоном измерений 0,1 ...0,5%, погрешностью измерения не более 10% в диапазоне частот 200 Гц...200 кГц (С6-7); резисторы мощностью 0.25 Вт и сопротивлением 600, 150, 75 Ом±0,2% (С2-13, С2-14); резисторы мощностью 0,25 Вт и сопротивлением 105 Ом ±0,5% (2 шт. по 48,7 Ом±0,5%); 100 Ом±0,5%.

ПОВЕРКА

Внешний осмотр — в соответствии с введением,

• 9.1. Основную погрешность установки частоты определяют по методике, изложенной в п. 7,1 настоящего сборника.

Измерения проводят на частотах: 0,2;  1; 3;  5;  10; 30; 50;  100;

300; 500; 1000; 1300; 1500; 2100 кГц.

За погрешность установки частоты принимают максимальное значение, которое не должно превышать 2-10^_8 f± 1 Гц.

• 9.2. Основную погрешность выходного уровня генератора определяют по методике, наложенной в п. 7.2 настоящего сборника, на частоте 200 кГц.

Погрешность не должна превышать ±0,1 дБ. Напряжение, измеренное образцовым вольтметром, будет находиться в пределах 0,7657... 0,7836 В.

• 9.3. Погрешность указателя выходного уровня определяют по методике, изложенной в п. 7.3 настоящего сборника.

Измерения проводят на всех оцифрованных отметках на частоте 200 кГц.

Вычисленная погрешность не должна превышать ±0,05 дБ, при этом значения для соответствующих поверяемых отметок, дБ, должны лежать в следующих пределах:

—0,2........	......(0,9716.	. 0,9829) U
—0,4........	......(0.9496.	.0,9605)1/
—0,6........	......(0,9279 .	. 0,9386) U
—0,8........	......(0,9068	.0,9173)1/
— 1,0........	......(0,8861 .	.0.8964)1/
9.4. Погрешность выходного делителя	определяют по методике, изложенной

в п. 7.4 настоящего сборника.

Вычисленная погрешность не должна превышать ±0,05 дБ. При этом значения для соответствующих положений выходных делителей должны лежать в

следующих пределах:

Для делителя с шагом 10 дБ вычисленная погрешность не должна превышать ±0,05 дБ. При этом должно выполняться соотношение 1/ = = (0,9943 ... 1,0057) 1/₀.

• 9.5. Частотную погрешность выходного уровня определяют по методике, изложенной в п. 7.5 настоящего сборника, на частоте 200 кГц Данная вели чини U является отсчетной. Измерения повторяют на частотах 1, 620, 2100 к!

Вычисленная погрешность не должна превышать ±0.1 дБ. При этом дол. . но выполняться соотношение Uj = (0.9885 ... 0.011)U.

• 9.6. Выходные сопротивления и коэффициент отражения генератора определяют но методике, изложенной в п 7.7 настоящего сборника, на частоте 20 кГ..

Все измерения повторять па частотах 620; 2100 кГц,

Выходное сопрогинлепие 0 Ом не должно превышать следующих значений Ом. на выходе.:

несимметрично и на частоте:

/=20 кГц........ ....

/'=620 кГц.........'

/ = 2100 кГц

симметричном па частоте:

1 = 20 кГц

/ = 620 кГц

/=2100 кГц

Коэффициент отражения, %. определяют по формуле

Коэффициент отражения, %, не: должен превышать следующих значений при R_::

75 Ом на частоте:

/<620 кГц .     .   ........

/<2,1 МГц.........

135 или 150 Ом на частоте

/<620 кГц .

600 Ом на частоте

/<20 кГц

• 9.7. Затухание нелинейности определяют по методике,- изложенной в: п. 7.7' настоящего сборника.

Измеряют коэффициент гармоник генератора измерителем нелинейных иска жений С6-7 на частотах 0,2; 0,5; 1; 20; 200 кГц.

Коэффициент гармоник при выходном уровне ±10 дБ на частотах 1; 20;

200 кГц не должен превышать 0,14%, а на частотах 0,2 п 0,5 кГц—0,45%. Затухания нелинейности определяют па частотах 0,5; 1; 1,6 и 21 МГц. Вычисленные значения затухания нелинейности должны быть не менее, дБ, на частотах:

до I МГц включительно............60

свыше 1 МГц...............54

ПОВЕРКА ПСОФОМЕТРОВ

10. 12XN085

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, Гц...... .   .   . 15...20 ■ Ю³

Диапазон измерения уровней напряжений шумов, дБ —95... +22; (20 мкВ ... 10 В)

Основная погрешность измерения уровней напряжений шумов, %...........±2

Погрешность ступенчатой регулировки пределов измерений, %............±2

Входные сопротивления на входе: симметричном...........600 Ом±2%

>15 кОм, >20 кОм несимметричном.......... 600 Ом±2%

100 кО.м[1120 лФ

Погрешность градуировки шкалы: «дБ», дБ

пряжения на отметках;

+2 ...—2.....'. .

—3...—10

—И ...—15

«V», % при измерениях значения напряжения: среднеквадратического

пикового........

Операции: внешний осмотр; определение: погрешности измерения напряжения на частотах 800 и 1000 Гц (10.1); погрешности переключателя ступенчатой регулировки пределов измерения (10.2); характеристики псофометрнческих фильтров (10.3); погрешности градуировки шкалы (10.4); погрешности и значений входных сопротивлений (10.5).

Средства поверки-, генератор измерительный с диапазоном частот 20 Гц...40 кГц и диапазоном выходных напряжений 0,1 ... 10 В (12XG032); вольтметр компенсационный с диапазоном частот 20 Гц... 40 кГц и диапазоном измеряемых напряжений 0,1... 10 В, погрешностью измерений не более 0,66% (ВЗ-49); магазин затуханий, аттестованный до 90 дБ (M3-50-3); частотомер электронно-счетный с диапазоном измеряемых частот 20 Гн...40 кГп й погрешностью измерения ±2-10^_7 f (43-57); автотрансформатор (ЛАТР-lM); резисторы с сопротивлением 597 Ом±0,1%; 750 Ом±0,5%; 10 к0м±3%; 100 кОм± ±3% (С2-13); конденсатор 120 пФ+1% ((КТ-2).

ПОВЕРКА

Внешний осмотр — на соответствии с введением.

• 10.1. Погрешность намерения напряжения на частотах 800 н 1000 Гц определяют прямым измерением образцовым вольтметром напряжения на входе поверяемого псофометра.

Устанавливают переключатели н кнопки прибора в следующие положения:

Делитель ......... . , 0 дБ

Входное сопротивление ........Симм. 20 кОм

Время усреднения .......  ,  , 0,2 с

Действующее значение........(Дф

Телефон............Псоф. телеф. (на ча

стоте 800 Гц)

Радио .......... ... Псоф. радио (на ча

стоте 1000 Гц)

Сигнал частотой 800 Гц подают па вход поверяемого псофометра. Изменением выходного уровня генератора устанавливают стрелку индикатора на отметку 0 дБ. Измеряют напряжение на нходе псофометра образцовым вольтметром.

Аналогичные измереиня производят на частоie 1000 Гц

Погрешность измерения              „

_iP_20l_sJVm .

где U — действительное значение напряжения па входе псофометра, В.

Погрешность не должна превышать ±2%. При этом показания вольтметра Лежат в пределах (0,759 ... 0,79 В).

• 10.2. Погрешность переключателя ступенчатой регулировки пределов определяют прямым измерением для положений О ... +20 дБ л сравнением поверяемого аттенюатора с образцовым с помощью образцового вольтметра для остальных положении делителя.

Устанавливают переключатели и кнопки поверяемого, прибора в следующие положения:

Входное сопротивление .......  ,  . Несимм. 100 кОм

Время усреднения...........0,2 с

Действующее значение.........(Дф

Фильтры.............Радио плоские.

Измерения производят на частоте 1000 Гц. Изменением выходного уровня генератора стрелку индикатора поверяемого прибора устанавливают на отметку 0 дБ. Фиксируют показания вольтметра. Так же снимают показания вольтметра при положениях делителя 4J0 дБ (3 В) и дБ (10 В), устанавливая стрелку отсчетного устройства па отметку 0 дГ>.

Погрешность делителя для указанных положений

ДР= Д-'_ 20 lg-^— .

где /V — положение делителя; U, U_N — напряжение, измеренное в положении 0 дБ и в положениях делителя 4-10, + 20 дБ,

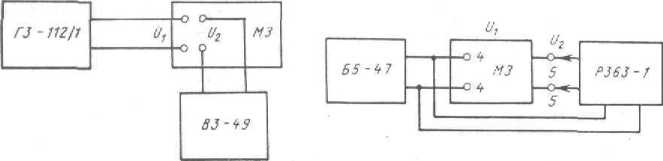

Для положения делителя 0... —90 дБ измерения производят по схеме рис. 1.4. Выход генератора несимметричный 75 Ом. Выход магазина затуханий нагружают на сопротивление 75 Ом. Магазин затуханий должен быть аттестован до 90 дБ.

Переключатель пределов измерения устанавливают в положение 0 дБ. С выхода генератора подают сигнал с уровнем 0 дБ и частотой 1000 Гц Измене-

31

.нием выходного уровня генератора стрелку отсчетного устройства ставят на отметку 0 дБ. Измеряют напряжение на входе магазина затуханий (М3).

Аналогичные измерения производят при остальных положениях переключателя пределов измерения, устанавливая на магазине затухания затухание, разное установленному показанию входного делителя с обратным знаком.

Погрешность входного делителя

20 Jg- Дамз,

где Uo, U — напряжение, измеренное в положении 0 дБ и в установленном положении делителя; Аа_мз—погрешность по разностному затуханию, определенная в результате аттестации для данного, положения делителя.

Вычисленная погрешность не должна превышать ±2%  (—0,176 дБ;

+ 0,172 дБ).

• 10.3. Характеристики псофометрических фильтров находят прямыми изменениями по схеме рис. 1.4.

Устанавливают переключатели и кнопки поверяемого прибора в следующие соложения:

Делитель..........—70 дБ (при измерении

характеристик канала ТЧ) —50 (при измерении характеристик канала звукового вещанйя)

Входное сопротивление ...... Несимм. 100 кОм

Время усреднения ......  . ОД с

Действующее значение......

Фильтры..........

(при измерениях характеристик кана

ла ТЧ)....... .   . Псоф. телеф.

(при измерении характеристик канала звукового вещания)......Псоф. радио

Затухание магазина затухания устанавливают равным 70 дБ и его выход нагружают на сопротивление 75 Ом. Частота генератора 800 Гц. Изменяя чувствительность псофометра и выходной уровень генератора, устанавливают стрелку отсчетного устройства ИП на отметку 0 дБ.

На каждой из частот устанавливают затухание магазина в соответствии го значениями, указанными в таблице, при неизменном напряжении генератора. Фиксируют показания ИП, которые не должны выходить за пределы допусков, указанных в таблице.                                       Таблица"

Частота. Гц	Затухание М3, дБ	Допуск, дБ	Частота, Гц	Затухание М3. ДБ	Допуск, дБ
50	7		1000	70,6
100	29	±2	1200	70
150	41		1500	68,7
200	49		2000	67	±1
300	59,4		2500	65,8
400	63,7	±2	3000	64,4
500	66,4		3500	61,5	±2
600	68		4000	55
800	70	0	5000	34	±3

Частотную погрешность псофометрпческой характеристики фильтра па к: ; дой частотной метке определяют по показаниям аналогового отсчетного ус-рой-ства 11П, взятым с обратным знакам.

Устанавливают переключатель рода работ в положение; Радио, переключатель пределов измерений•*в положение —50 дБ (по крайней шкале). Выход магазина затуханий нагружают на сопротивлений 75 Ом, затухание устав аз ливают равным 50 дБ. Частота генератора 1000 Гц. Изменением выходного напряжения генератора, устанавливают стрелку аналогового отсчетного устронп ва МП на числовую отметку 0 дБ шкалы. Вышеизложенным способом выполняют измерения на каждой из частот, указанных в таблице.

Таблица

Частота, Гц	Затухание М3, дБ	Допуск. л Б	Чистота, Гц	Затухани \ М3, дБ	Допуск. .15
31,5	20,1	±2	5000	61,7	±0,5
63	26,1	±1,4	6300	62,2	0
100	30,2	±1	7100	62	±0,2
200	36,1	±0,85,	8000	61,4	±0,4
400	42,2	±0,7	9000	60,6	±0,6
800	48,1	±0,55	10 000	58,1	±0,8
1000	50	±0,5	12 500	50	±1,2
2000	55,6	±0,5	14 000	44,7	±1.4
3150	59	±0,5	16 000	38,3	± 1,65
40.00	60,5	±0,5	20 000 31 500	27,8 10,3	±2 ±2.8

• 10.4. Погрешность градуировки шкалы определяют прямыми измерениями Устанавливают переключатели и кнопки поверяемого прибора в следующие положения:

Делитель .   .   ............ О дБ

Входное сопротивление...... ... Несимм. 100 кОм

Фильтры..............Псоф. радио

Время усреднения...........0,2 с

Измерения производят на частоте 1000 Гц на каждой из числовых отметок: г:о шкале «В» при положениях переключателя пределов измерений 3 В и К) В. по шкале «дБ» при положении 0 дБ.

Нажимают кнопку       Устанавливают переключатель пределов измере

ний на шкале «В» н положение 10 В. Изменением выходного напряжения стрел ку отсчетного устройства ставят на отметку 10. Измеряют напряжение на входе псофометра. Аналогично производят измерения на остальных отметках. Измерения производят дважды, при подходе к поверяемой отметке справа и слева. Из двух полученных действительных значений следует выбирать наиболее ртдп чающиеся от номинального и по нему определяют, погрешность.

Переключатель пределов измерений устанавливают в положение 3 В. Стрелку отсчетного устройства ставят на отметку 3 В и производят измерения, Диалогичные вышеуказанным, для числовых отметок данной шкапы.

Относительная приведенная погрешность, %,

где U_a — номинальное значение напряжения для данной отметки, В; —показание образцового прибора, В; U_a.n — напряжение, соответствующее верхнему пределу шкалы, В,

Допустимые показания вольтметра, В, поверяемых отметок шкал;

«10 В*

............1,7... 2,3

.......'.....3,7 ... 4,3 .............5,7... 6,3 .............7,7 ... 8,3 .............9,7... 10,3

«3 В»

.............0,91 ... 1,09 ...........'   .    .1,91 ... 2,09 ........■.....2,91... 3,09

Допустимая погрешность составляет ±3%.

Аналогичные измерения производят, нажав кнопку У_ЕНК (пиковые значения напряжений).

Допустимые показания вольтметра, В, для поверяемых отметок шкал;

«10 В»

. 1,5 ...2,5

. 3,5... 6,5

. 5,5 ...6,5

. 7,5... 8,5

. 9,5... 10,5

«ЗВ»

. 0,85 ... 1,15

. 1,85 ...2,15

. 2,85 ...3,15

Погрешность градуировки шкалы «дБ» определяют при нажатой кнопке «1Дф», а затем «1А_1ЯК» следующим образом.

Переключатель пределов измерения ставят в положение 0 дБ. Изменением выходного напряжения стрелку отсчетного устройства устанавливают на отметку О. Снимают показания на входе псофометра. Аналогичные измерения производят на остальных отметках.

Погрешность градуировки шкалы «дБ»

ДР_щ = 20|£-^ + N,

L/jv

где N—поверяемая отметка шкалы, дБ; U, Uq — напряжение, измеренное на поверяемой отметке и отметке 0 дБ, В.

Допустимые значения погрешностей показаний псофометра, дБ, на поведя

емых отметках:

Среднеквадратические значения

............ . , . . ±0,2

.................±0,3 ............. .    .    . ±0,3 .................±0,5

Пиковые значения

.................±0.4

.................±0,6 .............. . . . ±0,6

.................zt: 1-5

10.5 Погрешность и значения входных сопротивлений измеряют на несимметричном входе з соответствии со схемой рис. 1.1 при номинальном входном сопротивлении 600 Ом на частотах: 30 Гц; I; Ю'. 20 кГц. В качестве Ад используют резистор с сбпротивленйем 597' Ом. Установив на генераторе требуемое значение частот'# при выходном напряжении сигнала 1 ... 3 В, измеряют напри жение до и после резистора А_д.

Модуль входного сопротивления, Ом,

где Ад — сопротивление резистора Ад, Ом; U' и U"—напряжение, измеренных до и после резистора А_я на данной частоте, В.

Относительная погрешность номинальных входных сопротивлений, %.

Относительная погрешность входного сопротивления 600 Ом не должна превышать ±2%.

Входное сопротивление симметричного входа прибора определяют на тех же частотах.

Переключатель входного сопротивление псофометра ставят в положение 600 Ом. Устанавливают на выходе генератора напряжение сигнала 1 ... 3 В. Измерить напряжение U' и я точках 1, 2 и U" в точках 3, 4. Входное сопротивление и относительную погрешность определяют по формулам, приведенным выше. Относительная погрешность не должна превышать ±2%.

Аналогично измеряют высокоомные входные сопротивления. При измерениях на входе 20 кОм Ад = 20 кОм-1-1% на входе 100 кОм А_д.= 100 кОм.

Измерения производят на частотах: 30 Гц; 10; 20 кГц.

Входные сопротивления вычисляют по формуле, приведенной выше. Они должны быть не менее 15 кОм.

Высокоомное сопротивление «100 кОм abn, или «100 кОм Ьа» определяют по схеме рис. 1.2 на частоте 20 кГц. .Добиваются на псофометре показания 0 дБ. Подключают АС-цепь, А=ЮТ кОм±1%, С = 120 пФ± 1 %.

Уровень должен понижаться, не более чем на 6 дБ,

.      11. EPS 73

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон частот, Гц..........15...20 10³

Диапазон измерения уровней напряжений шумов, дБ   —90... +20

(30 мкВ ... 10 В) Основная погрешность намерения уровней напряжения .

шумов, %

Погрешность ступенчатой регулировки пределов измерения относительно 0 дБ, %;

—80... +20 ....

—-90    .

Неравномерность частотной характеристики, дБ .  .   . ±0,5

Операции: внешний осмотр; определение: погрешности и значений входных сопротивлений (11.1); погрешности измерения напряжения па частотах 800 Гц н 1000 Гн (11.2); погрешности переключателя ступенчатой регулировки пределов измерений (Н.З); характеристик псофометрическнх фильтров (11.4); неравномерности частотной характеристики (11.5).

Средства поверки: частотомер электронно-счетный с диапазоном измеряемых частот 20 Гц...20 кГц и погрешностью измерения не более + 2,5-10-’/+1 ед. сч (43-57); вольтметр переменного тока с диапазоном частот 20 Гц...20 кГц и диапазоном измеряемых напряжений 30 мкВ ... 10 В (ВЗ-49; ВЗ-24); генератор измерительный с диапазоном частот 20 Гц... 20 кГц и выходным напряжением не менее 10 В (12XG032); магазин затуханий с диапазоном устанавливаемых затуханий 0... 90 дБ и погрешностью не более 0,33% в диапазоне частот 20 Гн... 20 кГц (M3-50-3); резисторы мощностью 0,5 Вт, с сопротивлениями: 597 Ом±1%; 301 Ом±!%; 5 кОм±3%, 50 кОм±3%.

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

ИЛ. Погрешность и значения входных сопротивлений определяют по методике, изложенной в и. 10.5 настоящего, сборника.

Относительная погрешность входного сопротивления fiOO Ом не должна превышать ±5°/о.

Входное сопротивление входа 10 кОм должно быть не менее 10 кОм, входа 100 кОм не менее 100 кОм.

• 11.2. Погрешность измерения напряжения на частотах 800 и 1000 Гц. определяют по методике, изложенной в п. 10.1 настоящего сборника.

Погрешность не должна превышать ±3%. При этом показания вольтметра лежат в пределах (0,751 ...0,798) В.

• 11.3. Погрешность входного делителя определяют по методике, изложенной в п. 10.2 настоящего сборника.

Вычисленная погрешность не должна превышать ±1% (±0,087 дБ) для положений переключателя ступенчатой регулировки пределов от —80 до +20дБ и 3% (+0,257 дБ; —0,265 дБ) для положения —90 дБ,

• 11.4. Характеристики псофометряческмх фильтров определяет пр-ямымп и -морениями.

Устанавливают переключатели и кнопки поверяемого прибора в следующие положения:

Режим работы детектора.....RMS 200 мсек;

Входное сопротивление ..... Несимм. высокоомное (ВО); Режим «Те1»..... .   .   .

Устанавливают переключатель рода работ в положении Progr и измеряют на частотах. указанных в таблице.

Таблица

Частота, Гн	Затухание, на М3	Допуск	Частота. Гц	Затухание, на М3	Допуск
20	не более 10		2000	55,3
50	15,7		4000	58.3
100	23,9	±1,5	5000	58,4	± 1,5
200	32.7		800(1	55,1
400	41,2		10 000	40,3
800	48,1		20 000	не более 1а	+3
1000	50	0
	—

X

• 11.5. Неравномерность частотной характеристики Определяют прямыми измерениями.

Установить переключатели псофометра и положения

Входное сопротивление.........600 Олг

Режим работы ............ FLATI Детектор ............. RMS 200 леек Переключатель ступенчатой регулировки пределов изме

рения ............... 0 дБ.

Измерения производят па частотах: 3(1; 300 Гц; 1; 10; 20 кГц

С выхода генератора подают сигнал с уровнем 0 дБ н частотой 1 кГц. Изменением выходного уровня генератора добиваются на отсчетном устройстве псофометра показания 0 дБ. Образцовым .вольтметром измеряют напряжение на входе псофометра. Аналогичные измерения производят на остальных частотах

Неравномерность частотной характеристики

U,

A^ = 20Jg

^иА,

где (Л с, U;— напряжение, измеренное па частоте 1 кГц и на остальных частотах, В.

Повторяют измерения в прложенш| FLAT1I с частоты 300 Гц.

Допустимая погрешность нс превышает ±0,5 дБ.

12. ФИЛЬТР ESF-73

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Полоса пропускания, кГц...........0,3 ... 3,4

Характеристическое сопротивление на входе и выходе, Ом .

Затухание, дБ;

в полосе пропускания не более, в интервале частот

500 ...2000 Гц

300 ...500 Гц

2000 ...3400 Гц

.в полосе задерживания, lie менее, в интервале частот:

0...50 Гц......•

• 50.. . 100 Гц

• 4000.. . 4300 Гц.........■  ... 22

4300 Гц и 10 кГц

Операции: внешний Осмотр; определение затухания в полосе пропускания и полосе задерживания (12.1).

Средства поверки: -генератор измерительный, работающий в диапазоне частот 20  Гц... 200 кГц (ГЗ-102); вольтметр, работающий в диапазоне

10 Гц... 10 кГц с погрешностью не более 0,33-дБ; (ВЗ-57, MV-61).

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

• 12.1. Затухания в полосе пропускания и полосе задерживания определяются прямыми измерениями образцовым измерительным прибором.

Уровень сигнала на выходе генератора около 0 дБ, частота 800 Гц. Изменением выходного уровня генератора получают на образцовом вольтметре (измерителе уровня) показание 0 дБ. Измеряют уровень на выходе фильтра обраэцо иым вольтметром (измерителем уровня) на частотах, приведенных ниже. Показания вольтметра должны удовлетворять следующим значениям, дБ (В):

0,05 кГц..........>63      5,48-10—⁴

0,1 кГц .   .   . '.......>4        4,88-10-'

0,3 кГц..........<1,7      6,37-10-'

0,5 кГц..........<1,0     6,9-10-1

0,8 кГц..........0

2 кГц...........<1        6,9 - 10—^!

3,4 кГц..........<1,7     6,37-10—’

4 кГц...........>22      6,15' 10”²

4,3 кГц..........>36      1,23-10—^э

10 кГц...........>36      1)23-10-®

ПОВЕРКА МАГАЗИНОВ ЗАТУХАНИЙ

• 13. I2XU081 и 12XU082

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

	12XU081			12XU082
Диапазон затуханий, дБ .   .   .		0...	129,9
Характеристическое сопротивление,	Ом, на
входе,
симметричном.....		150		600
несимметричном.....		75		300
Коэффициент отражения .   .   .		0,1		0,1
Диапазон частот, МГц, на входе:
симметричном.....		0 ...	2	0 ... 1
несимметричном.....		0 ...	5	0 ... 1
Начальное затухание, не более,. дБ,	на входе:
симметричном.....		0.2		0,1
несимметричном.....		0,4		0.2
Погрешность затухании на постоянном токе, дБ		0,0	... 0,25

Операции: внешний осмотр; определение: коэффициента отражения входных и выходных сопротивлений (13.1); начального затухания (13.2); погрешности затухания на постоянном таке (13.3), частотной погрешности магазина затуханий (13.4).

Средства поверки: измерительный генератор с диапазоном частот 10 Гц.., It) МГц н номинальным напряжением выходного сигнала 25 В на нагрузке 50 Ом (несимметричный выход) (ГЗ-112/1); нольтметр образцовый компенсационный с диапазоном измерения напряжений 10 мВ ... 100 В в диапазоне частот 20 Гц... 1000 МГц, (ВЗ-49) генератор измерительный с диапазоном частот 200 Гц 2,1 МГц и номинальным значением напряжения выходного сигнала 10 дБ ий нагрузке 150 Ом (симметричный вход) (GF-61); магазин затуханий, аттестованный на частоты до 5 МГц по рабочему разностному, затуханию до зйтухаивя 100 дБ включительно, с погрешностью не более + 0,03 дБ (M3-50-3). вольтметр цифровой постоянного тока с диапазоном измерения напряжения 100 мкВ... 1000 В; (В7-22А); вольтметр переменного тока с диапазоном частот 20 Гц... 10 МГц, имеющий выход напряжения постоянного тока, пропорционального показаниям аналогового отсчетного устройства (ВЗ-54), источник напряжения постоянного тока с пределами измерения выходного напряжения 2... 30 В, током нагрузки до 3 А (В5-47); потенциометр класса точности 0,001 (РЗВЗ-1).

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

13.1. Коэффициент отражения определяется методом косвенных измерений по схеме рис. 13.1.

Внутренняя нагрузка магазина затуханий включена, Частота генератора 2,5 н 5 МГц для I2XU081, 0,25 и 0,5 МГц для 12XU082, выходной уровень 0 дБ. М3 включен как несимметричный. С генератора подают сигнал на вход мага-

знна затуханий через добавочное сопротивление, т. е. на левые входные клеммы (потенциальную и земляную и измеряют его образовым вольтметром ((7,). Устанавливая затухание 0,9 дБ, 59,9 дБ, 129,9 дБ, измеряют сигнал на правых входных клеммах магазина затуханий (<7_г),

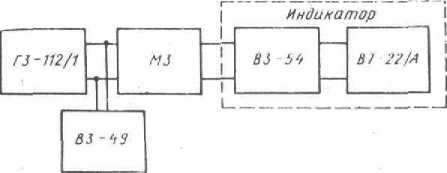

Рис. 13 2

Входное сопротивление М3, Ом,

где /?_Л — добавочное сопротивление М3, включённое на его входе. (75 Ом для '2X11081 и 300 Ом для 12XU082).

При измерениях в симметричном режиме работы магазина затуханий общее входное сопротивление определяется как сумма сопротивлений плеч М3.

Частота измерительного сигнала 1,5 МГц для 12XU081 и 0,5 МГц для 12XU082.          '

Коэффициент отражения

__ Ан ~ ГХрх

+ ^вх

где R_B — номинальное значение входного сопротивления, не превышающее 0,1 Ом.

• 13.2. Начальное затухание на постоянном токе измеряют косвенным методом по напряжению на входе н выходе М3 при его согласованном включении по схеме рнс. 13.2.      ■

Внутренняя нагрузка магазина затуханий включена. Напряжение на входе магазина lie должно превышать значений, указанных в документации. Подключают потенциометр к кламмам 4—4 и к клеммам 5—5 при установке переключателя М3 в положение 0. Измерения проводят в несимметричном и симметричном включении магазина затухания.

Начальное затухание, дБ,

Начальное значение не должно, превышать следующих значений, дБ, при

включении:

симметричном несимметричном

туканий M3-50-3 подключают непосредственна на вход поверяемого магазина, т е. к его правым входным гнездам.

Внутренняя нагрузка поверяемого магазина затуханий включена. Частота-генератора 10 кГц, выходной уровень +10 дБ. Устанавливают на поверяемом магазине затухание 70 дБ. Уровень на выходе магазина затуханий фиксируют измерителем уровня. Для удобства отсчета выходной уровень генератора устанавливают так, чтобы стрелка указателя уровня находилась на числовой отметке. Затем измеритель уровня отключают от выхода испытуемого магазина и подключают его к выходу образцового магазина затуханий.

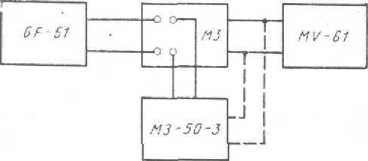

Рис 13.3

Устанавливают па измерителе уровня предыдущее показание. Регулируя затухание на образцовом магазине, фиксируют его показание Р<>. Затем производят измерения на частоте 1 МГц для магазина 12XU082 и 2 МГц для 12XU081. Измерения при симметричном включении магазина надо проводить на несимметричном входе MV-61, при этом MV-61 не должен быть заземлен.

Дополнительная частотная погрешность магазина затуханий, дБ,

о = Р₀-^,

где Р/— затухание, установленное на--образцовом магазине затуханий, па текущей частоте.

На частоте 50 МГц дополнительную частотную погрешность определяют по схеме рис. 13.4.

На поверяемом магазине-устанавливают затухание 70 дБ. Фиксируют показание индикатора на данной частоте, отсчитывают показание образцового

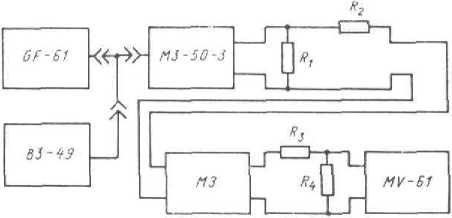

Рис. 13.4

вольтметра ВЗ-49. Намерения повторяют на частоте-.5 МГц. Показание пир.,, нового вольтметра 33-49 на данной частоте обозначают 1Л

Частотная погрешность М3, дБ,

S == 2012-^- .

и.

Дополнительная частотная погрешность М3 до затухания 100 дБ не должна превышать 0,5 дБ.

_₽                                   14. TT410S/11 и TT41U3/17

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

TT4108/II   TT41031I7

ч.              Диапазон частот, МГн........ 0... I

Сопротивление на входе, и выходе, Ом .   .

симметричном.......... 600

Несимметричном.........300

Диапазон затуханий, дБ

6X10 11X1 11X0,1 Предел допустимой погрешности, дБ .   .   .   . ±0,1 ... ±0,3 ,

Затухание несогласованности, не менее, дБ .   .       40

Операции: внешний осмотр; определение, затухания несогласованности на входе п .выходе (14.1); погрешности по разностному рабочему затуханию на постоянном токе (14.2); частотной погрешности (14.3).

.           Средства поверки: вольтметр образцовый компенгационный С диапазоном

частот 20 Гц ... 1000 МГц и диапазоном напряжений 10 мВ ... 100 В (ВЗ-49); генератор измерительный с диапазоном частот 200 Гц ... 2,1 МГц и диапазоном напряжений —60... ±10 дБ (CF-61J; магазин затуханий с диапазоном частот 0...50 МГц и диапазон затуханий (1 ... 122,1 дБ (при наличии внешних звеньев), аттестованный на частоте 1 МГц (M3-50-3) потенциометр постоянного тока (Р363); измеритель уровня с диапазоном частот 200 Гц... 2,1 МГц и селективным режимом, симметричным и несимметричным входами (MV-61); источник напряжения постоянного тока (Б5-47) измерительный комплект для измерения затухания вето гласиваапости (PWM-60).

*                      '          ПОВЕРКА

Внешний осмотр — в соответствии с введением.

14.1. Затухания несогласованности определяют на частотах 300 кГц п ,        1 МГц при затуханиях па магазине затуханий: 0,9; 11; 59,9; 132,1 дБ.

При измерении .затухания несогласованности па входе магазина затуханий следует пользоваться его; внутренней нагрузкой. Определение затухания несогласованности со стороны несимметричного входа магазина затуханий производится косвенным методом путем измерения напряжения до и после добавочного сопротивления,, включенного на вход магазина затуханий.

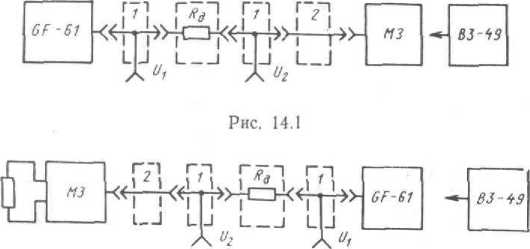

Собрать схему, изображенную на рис. 14.1.

Устанавливая на генераторе и поверяемом магазине затуханий частоты и затухания, указанные выше, с помощью вольтметра ВЗ-49 определить напряжение U\ и U₂. Затухание несогласованности, дБ, вычислить по формуле

где Raz—номинальное значение входного сопротивления М3.

Определение затухания несогласованности со стороны несимметричного выхода магазина затуханий производить при отключенной внутренней нагрузке магазина затуханий по схеме, изображенной на рис, 14.2.

Определение затухания несогласованности со стороны выхода магазина затуханий производится аналогично описанному выше.

Определение затухания несогласованности со стороны симметричного входа производится аналогично.

Затухание несогласованности должно быть не Meiiee 40 дБ.

• 14,2. Погрешность но разностному рабочему затуханию на постоянном токе определяется по методике, изложенной в и. 13.3 настоящего сборника.

Погрешности по разностному рабочему затуханию не должны превышать следующих значений дБ, в звеньях М3:

11X0,1 дБ............. .   . ±0,1

11X1 дБ.............. .   . ±0,2

6X10 дБ.................. ±0,2

1X60 дБ......... ±0,2

Если погрешность магазина затуханий не превышает этих значений, то напряжение 11_г должно находиться в следующих пределах, В:

Звено М3 11x0,1 дБ

0,1      ..............(0,9772... 1,0000) t/|

0,2........■......(0,9661 ... 0,9886) СЛ

0,3     ..............(0,9550 ...0,9772)01!

0,4     ..............(0,9441 ... 0,9661)^1

	0,5			.    .   1'0,9333 ... 0,95501(
	0.6			.    .   10,9226... 0.944 ЦП.
	0.7			.   .   (0.9120 ... 0,9333)^1
	0,8			.    .   (0.9016 ... 0,9226)Ь'|
	0,0 1			.   . (0.8913... 0,9120) 1 .    . (0,8810... 0,9016) £Л
	1.1		Звено М3 11у_1 дБ	.    .   (0,8710 ... 0,8913) (7;
	1			.   .  (0,8710... 0.9120) Hi.
	2 ,			.    . (0.7762 ... 0,8128) £/|
	3			.   .   (0,6918... 0,7244) 1А
*•	4			.   .   (0,6166... 0,6457) У;
	5			.    .   (0,5495... 0,5754)1/,
	6			.    .   (0,481’8... 0,5129)1/1
	7			.    .   (0,4365 ... 0,4571) t/j
	8			.    .   (0,3870 ... 0.4074) L\
ч	9			.   .  (0,3467 ,.0,3631) У,
	10		Звено М3 6х!0 дБ	.    .   (0,3090 ... 0,3236) СУ,
	10			(0,3030 ..,0,3236) СЛ
	20			(0,0977 ... 0,1023)
i	30			(0,0309... 0,0324) С/,
	40			(0,00977 ... 0,01021 И,
	50			(0,00309 ...0.00324 ПА
	60		Звено М3 1x60 дБ	(0,000977 ,0,00102) <А
	60			(0,000977 ...0,00102) И,
	14.3.	Частотную	погрешность определяют методам	замещения.

Магазины затуханий, включенные в несимметричном режиме, поверяют по схеме рис. 14.3. При поверке магазина затуханий ТТ4108/1 I согласующие устрой

Измерения производят следующим образом.

Устанавливают на образцовом магазине затуханий полное затухание того звена, которое поверяется. Поверяемый магазин затуханий имеет затухание О дБ; чувствительность измерителя уровня соответствует затуханию на образцовом магазине затуханий; выходной уровень генератора 0 дБ.

Плавно изменяя напряжение генератора, устанавливают стрелку измерителя уровня по шкале «П» точно на отметку О ЗБ; измеряют и фиксируют напряжение U с помощью вольтметра ВЗ-49.

Устанавливают на поверяемом магазине затуханий первое (очередное) значение затухания; уменьшают затухание образцового магазина затуханий на эту же величину. Плавно изменяя напряжение генератора, устанавливают стрелку измерителя уровня по шкале «П» точно на отметку 0 дБ. Определяют U,.

Погрешность магазина затуханий по разностному рабочему затуханию

ймз = 20 lg —у-— В,

тде 6 — погрешность образцового магазина затуханий по разностному рабочему затуханию.

Поверяемый магазин затуханий и измеритель уровня всегда должны быть соединены согласованно. Измерения проводят аналогично описанным.

Полученные значения погрешностей не должны превышать допустимых предельных погрешностей, указанных, в технических характеристиках магазинов затуханий.

ПОВЕРКА ДРУГИХ ПРИБОРОВ

15, КОММУТАЦИОННЫЕ ПРИБОРЫ КП-КС

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Рабочий диапазон частот, МГц.......О ... 10

Пределы измерения затухания, (усиления), Нп . .   . 0... 8

Диапазон затухания магазина затуханий, Нп . .   . 0... 8,21

Характеристическое сопротивление магазина затуханий,

Ом

Погрешность магазина затуханий, Нп:

на постоянном токе .   .   .   .......±0,02... ±0,06

в рабочем диапазоне частот, не более ,   .   ,   .   , ±0,06

Класс точности термоэлектрического вольтметра на отметке шкалы 4-1 Нп , .   ,   .  .

Операции: внешний осмотр; опробование; определение: сопротивления резисторов у гнезд Г8—Г9, Г9—10, ГН, Г15 и Г16 (15.1); погрешности магазина за туханий на постоянном токе (15.2); погрешности магазина затуханий в рабочем диапазоне частот (15.3); погрешности термоэлектрического вольтметра (15.4).

Средства поверки: омметр для измерения сопротивлений постоянному току с погрешностью измерения не более ±0,17% в диапазоне измеряемых сопротив-

деним 50 ... 100 Ом (Щ34); потенциометр постоянного тока с пределами и., ь. рения напряжения не менее 0,01 мВ... 1 В и погрешностью измерения не более-0,45% (Р363); генератор сигналов с диапазонам частот 0,06... 10 МГц и выходным напряжением нй нагрузке 75 Ом не менее 7 В (ГИ-КС); вольтметр ,. ременного тока с погрешностью измерения не более ±0,5% при измерении на пряжения 0,7 ... 7,5 В в частотном диапазоне 0,06... 10 МГц (ВЗ-49); источник постоянного тока напряжением 1,5 ... 2 В

ПОВЕРКА

Внешний, осмотр — в соответствии с введением.

Опробование. К гнезду Г13 (Вход М3, Ген. Вых.+2 Нп) коммутационного прибора подключают внешний генератор, к гнезду Г12 (УУ)—вольтметр. Выпи мают перемычки между гнездами Г10 и Г11 (Затухание) и гнездами Г14 и Г15 (Усиление). Переключатели магазина затуханий устанавливают в нулевые положения: нагрузочное сопротивление магазина затуханий должно быть выключено. Соединяют перемычками гнезда Г7 (Б) и Г5 (Вольты. Вход 2), Г2 (Вольты. Вход 1) и ГЗ (Измер). Изменением выходного уровня генератора при какой-либо частоте в диапазоне 0,06 ... 10 МГц убеждаются в возможности установки стрелки термоэлектрического вольтметра на отметку +1 Нп

Вынимают перемычку из гнезд Г7 и Го. Соединяют гнезда Г7 и Г8 (А). а также Г14 и Г15. К гнездам Г10 и Г11 подключают какой-либо четырехполюсник (например, резистор сопротивлением 100 ... 10 000 Ом) и, изменяя затухание магазина затуханий, получают одинаковое отклонение стрелки вольтметра в обоих положениях ключа сравнения (Цепь 1 и Цепь 2).

• 15.1. Сопротивление резисторов у гнезд Г8-Г9,  Г9-Г10, ГН, П5 и Г|б

определяют прямым измерением образцовым измерительным прибором.

При измерении сопротивления нагрузочного резистора магазина затуханий (измеряется между внутренними выводами гнезд Г16 и Г17) все переключатели магазина затуханий устанавливают в положение: 0, а перемычки между гнездами Г7 и Г8\ Г7 и Г5; Г14 и Г15 — вынимают.

При измерении сопротивления резистора, подключенного к гнезду Г15 (измеряется между внутренним выводом гнезда Г15 и корпусом), перемычку между гнездами Г14 и Г15 вынимают, а ключ сравнения устанавливают в положение Цепь 1.                                                           ■

При измерении сопротивления резистора, подключенного к гнезду Г11 (измеряется между внутренним выводом гнезда Г11 и корпусом), перемычку между гнездами Г10 и Г11 вынимают, а ключ сравнения устанавливают в положение Цепь 2,

Сопротивление резисторов, подключенных между гнездами Г8—Г9 и Г9—Г10, измеряется между внутренними выводами этих гнезд.

При допустимом отклонении сопротивления резисторов от номинального значения ±0,5% показания образцового омметра должны находиться в пределах 74,625 ... 75.3’5 Ом.

• 15.2. Погрешность магазина затуханий на постоянном токе определяют методом косвенных измерений, при котором действительное затухание поверяемого магазина рассчитывается по отношению напряжений на его входе и выходе.

Вынимают перемычки между гнездами Г7 и Г8‘, Г7 и Г5; Г14 и Г15. Включением закорачивающего' штекера в гнездо Г17 нагружают магазин затуханий на нагрузочный резистор сопротивлением 75 Ом. К гнезду Г13 подключают источник постоянного тока с напряжением, не превышающем верхнего предела измерения потенциометра. Переключатель декады магазина затуханий 1 Нп устаанавиивают в положение /, остальные переключатели декад — в положение 0. Потенциометром измеряют напряжение на выходе и входе .магазина затуханий.

Затухание магазина, Нп,

«        i«       вх

^ИЗМ -- ’

'-^вых

где 77пх и t/яых — напряжение на входе и выходе магазина затуханий,. мВ,

Натуральные логарифмы должны выражаться числом, содержащим не менее трех знаков после запятой.

Основная погрешность магазина затуханий, Ни,

Йо “ Саом Йизм,

где Ццсм, чади—затухание, установленное на поверяемом магазине затуханий и рассчитанное по результатам измерений, Нп.

Аналогично проводят измерения и расчеты в каждом положении переключателя каждой декады. При поверке декады 0,1 Нп переключатели декад 1 и 0,01 Нп устанавливают в положение О, при поверке декады 0,01 Нп переключатели декады I Нп устанавливают в положение 0, а декады 0,1 Нп в положение 1.

Основная погрешность магазина затуханий не должна превышать ±0,02 Нп при затухании до 4 Нп, ±0,03 Нп при затухании 4 Нп и более.

• 15.3. Погрешность магазина затуханий в рабочем диапазоне частот определяют при частоте сигнала 0,06; 7,5 и 10 МГц.

Метод поверки, последовательность проводимых операций и расчетные формулы аналогичны описанным в п. 15 2. Разница состоит в том, что к гнезду Г13 коммутационного прибора вместо источника постоянного тока подключается генератор сигналов, на котором последовательно устанавливают частоты 0.06; 7,5 и 10 МГц с выходным напряжением в 7 ... 7,4 В, напряжение на входе и выходе поверяемого магазина затуханий измеряется образцовым вольтметром.

Поверке подлежат все положения переключателя 0,1 Нп при установке переключателей остальных декад в положение 0. При этом погрешность магазина затуханий на каждой из указанных частот в каждом положении переключателя поверяемой декады не должна превышать ±0,06 Нп.

• 15.4. Погрешность термоэлектрического вольтметра определяют непосредственным сличением показаний поверяемого ц образцового средств измерений.

В соответствии с техническим описанием прибора КП-КС градуируют термоэлектрический прибор на отметке, +1 Нп.

Генератор сигналов (при выведенном выходном уровне) подключают к гнезду Г2 коммутационного прибора. Поочередно устанавливая частоту 6,06; 7,5 и 10 МГц и изменяя йыходной уровень генератора, устанавливают стрелку термоэлектрического прибора на отметку -}-/ Нп. Образцовым вольтметром измеряют напряжение.

Соединяют перемычкой гнезда Г2 и ГЗ в гнездо ГО (Вкл.) вставляют закорачивающий штекер. Генератор сигналов (при выведенном выходном уровне) подключают к гнезду Г.5. Снова, поочередно устанавливая частоту 0,06; 7,5 и 10 МГц и изменяя выходной уровень, генератора, устанавливают стрелку термоэлектрического прибора jia отметку +1 Нп. Измеряют напряжение.

При допустимой погрешности Измерения поверяемого прибора ±1,5% (на отметке ч-1 Нп) показания образцового вольтметра должны находиться в пределах 0,734 ... 0,756 п 1.99 ...2,05 В при подключении генератора соответственно d гнезда Г2 и Г5,

16. ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ КАБЕЛЬНЫХ ЛИНИИ ИЛКЛ-15/30

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Основная погрешность измерителя уровня при измере

нии, дБ:

рабочего затухания в диапазоне

-50 ...0 дБ............+1.0

уровня переходных влияний.......±1,5 ... ±3,0

Выходное сопротивление передатчика, входное сопротив

ление приемника, Ом .  .   ........120 ...±6

Затухание асимметрии входа и выхода, дБ .   .   .   . 40

Операции: внешний осмотр; самоконтроль и индикация результатов измерений; контроль напряжения питания; определение: параметров измерительного сигнала ИС-1 (1-6.1); параметров, измерительного сигнала ИС-2 (.162); ныходнр-го сопротивления передатчика (16.3); затухания асимметрии выхода (16.4); входного сопротивления приемника (16.5); затухания асимметрии входа (16.6); частотной характеристики затухания приемника (16.7); погрешности приемника (16.8); диапазона измерения рабочего затухания и основной погрешности (16.9); диапазона измерения уровня переходных влияний и основной погрешности измерений (16.10).

Средства поверки: прибор комбинированный с основной погрешностью ±1.5% (Ц4312); источник питания с нестабильностью выходного напряжения ±0,1% (Б5-29); частотомер электронно-счетный с диапазоном измеряемых частот 0,1 Гц... 300 МГц и основной погрешностью 10—⁸ f (43-54); осциллограф универсальный с полосой пропускания 6... 50 МГн н погрешностью измерений ±5% (С1-65А); вольтметр с частотой до 2 МГц и основной погрешностью измерений не более ±0,5% (MV-61); генератор сигналов низкочастотной с диапазоном частот 10 Гц... 10 МГц с основной погрешностью установки частоты 30

±2(2-1--)%; (Г.3-112/1): резисторы 60±0,3 и 120±0,6 Ом подбираются из.

,МЛТ-0,5±2%.

4—1178                                                            49

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

Самоконтроль и индикация результатов измерений проводится при подключении соединительными шнурами выхода передатчика ИПКЛ ко входу приемника, т. е. при работе приемопередатчика. ИПКЛ «на себя».

Поверка проводится поочередно для положений переключателя скоростей 2048 и 1024. Аттенюатор ставят в положение О

Соединяют разъемы ЛыхосЗ и Вход, устанавливают переключатель режимов— в положение РЗ. переключатель скоростей — в положение 2048 и 1024. На шкале «Р3> стрелочного индикатора ИПКЛ стрелка не должна выходить за пределы 0± 1,5 дБон в каждом положении переключателя скоростей.

Устанавливают переключатель режимов в положение ИВ, переключатель скоростей — в положение 2048 к 1024. На шкале «ПВ» индикатора ИПКЛ стрелка не должна выходить за пределы 2,0±2,0 дБон в каждом положении переключателя скоростей.

Контроль напряжения питания проводится с помощью комбинированного прибора и внешнего источника питания. Включают прибор, для чего отжимают кнопку переключателя Шунт. Переключатель Питание устанавливают в положение Внешн. Нажимают кнопку КН. Изменяя напряжение источника питания, устанавливают стрелку индикатора ИПКЛ в левый край сектора. Прибор должен показать напряжение 10 ⁺^^,г1 В. Устанавливают стрелку индикатора ИПКЛ в правый край сектора. Прибор должен показать напряжение 14      В.

—0,5

16-1. Параметры сигнала ИС-1 измеряют при положении РЗ переключателя режимов для двух положений переключателя скоростей.

Подключают к разъему Выход резистор 120±0,6 Ом, частотомер, осциллограф, вольтметр. Измеряют частоту, амплитуду и длительность импульсов. Вольтметром измеряют уровень сигнала ИС-1.

Погрешность передатчика ДУ_вер, т. е. отклонение уровня ИС-1 от 8,0 дБнО, для двух положений переключателя скоростей не должно быть более ±0,5 дБнО.

16.2. Параметры измерительного сигнала ИС-2 измеряют осциллографом при

Положении ПВ переключателя режимов для: двух положений переключателя скоростей.

Подключают к разъему Выход, резистор 120±0,6 Ом На экране осциллографа в режиме внутренней синхронизации должна наблюдаться осциллограмма, показанная на рис. 16.1.

Измерить амплитуду Л, длительность импульсов тк, а также длительности фронта Тф и среза top. Измеренные параметры должны соответствовать

следующим значениям:

.4, В.............

т_И| не.............

Тф, нс .  ............

Тер, НС

I, кГц............

16.3, Выходное сопротивление передатчика определяют вольтметром при положениях переключателя скоростей 2048 и 1024 на частотах 1024±0,5 и 512+0,25 кГц соответственно при положении РЗ переключателя режимов по схеме па рис. 16.2.

Для каждого положения переключателя скоростей измеряют напряжение (Л и U₂. Выходное сопротивление ИПКЛ, Ом,

^вы< '

Выходное сопротивление ИПКЛ должно быть 120±6,0 Ом.

• 16.4, Затухание асимметрии выхода передатчика определяют при положении РЗ переключателя режимов и положении 2048 переключателя скоростей по схеме на рис. 16.3.

Затухание асимметрии выхода передатчика, дБ,

-■^вых —’ Р нам,

где Рпзм — показание приемника ИПКЛ.

Полученное значение Льи должно быть не меньше 40 дБнО.

• 16.5, Входное сопротивление приемника ИПКЛ измеряют вольтметром при положении РЗ переключателя режимов для двух положений переключателя скоростей по схеме на рис. 16.4.

Измеряют для каждой скорости напряжение Ui и U₂.

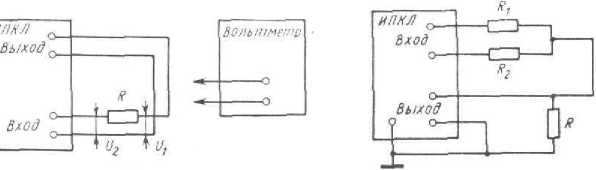

Рис. 16.4

Входное сопротивление ИПКЛ, Ом,

Ri

Входное сопротивление ИПКЛ должно составлять 120±6,0 Ом.

• 16.6. Затухание асимметрии входа приемника измеряют при положении РЗ переключателя режимов в положении 2048 переключателя скоростей по схеме на рис. 16.5.

Затухание асимметрии входа приемника, дБ,

вх⁼ Р изи>

где Р_и»и — показан!тя приемника ИПКЛ.

Полученное значение А_пх должно быть не меньше 40 дВнО.

• 16.7. Частотную характеристику затухания приемника ИПКЛ определяют с помощью генератора при положении РЗ переключателя режимов для двух положений переключателей скоростей по схеме рис. 16,6.



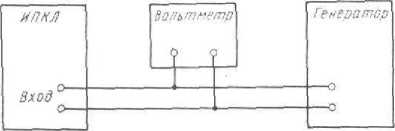

Рис. 16.6

Переключатель скоростей ставят в положение 2048. Регулятором выходного уровня генератора устанавливают на частоте 1024±0,5 кГц уровень, при котором показание ИПКЛ составит —30 дБнО по шкале «РЗ», и измеряют частотную характеристику. При измерении характеристики выходной уровень генератора поддерживать постоянным, контролируя его вольтметром.

Измерения повторяют для положений аттенюатора —40, —(40^10), — (40+ 20), —(40+ 30) дБ.

Полученные значения затухания должны соответствовать данным таблицы.

Таблица

2048 кбит/с		1024 кблт/с		Погрешность, дБнО
Частота, МГн	| Затухание, дБнО	Частота, МГн	Затухание, дБнО
0,2	11	0,1	11	±3
0,4	7	0,2	7	±2
0,6	3,5	—	—	±1.5
0,8	1	0.4	1	±1
1,024	0	0,512	0	±0,5
1.3	I	-~	—	±1
1,5	3	—	—	±1,5
1,8	7	0,8	7	±2
2	11	1	И	±3

Переключатель скоростей устанавливают в положение 1024. Устанавлн а ют на частоте 512±0,25 кГц уровень, при котором показание ИПКЛ состышс —30 дБпО по шкале «РЗ». и измеряют частотную характеристику. Измерен ■ > повторяют' для положений аттенюатора —40, —(4$+1(1), —(40 + 2^г<!.

• — (40+30) дБ. Полученные значения затухания должны соответствовать д .н яым вышеприведенной таблицы.

• 16.8. Погрешность приемника ИПКЛ проверяют с помощью генератора и вольтметра для двух положений переключателя скоростей, по схеме на рис. 16.6.

ПереклЕочатель скоростей устанавливают в положение 2048, переключатель режимов—в положение РЗ- Подают па вход ИПКЛ сигнал частотой 1О24± ±0,5 кГн, контролируя его вольтметром. Изменяя уровень сигнала генератора, устанавливаются показания индикатора ИПКЛ О. —5 и —3 дБнО по шкале «РЗ» при положениях аттеюатора О, —10, —20, —30, —40, —(40+10) дБ.

Погрешность приемника при измерении рабочего затухания

ДР = (P_v — 8) — Рип кл.

где Ру РипКЛ —показания вольтметра и ИПКЛ.

Основная погрешность при этом в диапазоне —50 ... 0 дБнО не должна пре* вышать ±1,0 дБнО.

Переключатель режимов устанавливают в положение ПВ. Изменяя уровень сигнала на входе ИПКЛ, устанавливают показания индикатора ИПКЛ 4-S, 0, —7 дБ по шкале «ПВ» при положениях аттенюатора —30, —40, —(40 +10),

• — (40+20), — (40 + 30) дБ.

Погрешность приемника при измерении уровня переходных влияний ^д^пр ~ Ру — Рипкл-

Основная погрешность при этом в диапазоне —62 ...-г-32' дБн не должна провышать ±1.5 дБн, а в диапазоне —77...—62 дБн не должна превышать ±3,0 дон.

Измерения повторяют для полажёийя 1024 Переключателя скоростей, подавая на вход сигнал частотой 512±0,25 кГц.

• 16.9. Диапазон измерений рабочего затухания и основную погрешность измерения определяют по суммарной погршиностн передатчика ДР_Пе-₽ и приемника ДРи.р ИПКЛ в диапазоне —50 ... 0 дБнО.

Основная погрешность измерения рабочего затухания в заданном диапазоне частот

I ^Д^огн ⁼ 1 ^Д^пер I + 1 ^Д^пр: I ■

Основная погрешность измерения рабочего затухания в диапазоне —50... 0 дБнО не должна превышал!, ±1,5 дБнО.

• 16.10. Диапазо.ч измерения уровня переходных влиянии и основнуЕо погрешность измерения определяют по погрешности приемника ДР_ир ИПКЛ в диапазоне —77 ... —32 дБн.

Основная погрешность измерения уровня переходных влияний AP_ot._H в за-да11Ном диапазоне

1 ^ДЛск 1 = 1 ДРпр I ■

Основная погрешность измерения уровня переходных влияний в диапазоне —62,..—32 дБн не должна быть более + 1,5 дБн., в диапазоне от — 77...— 62 дЕн ге более ±3,0 дБп.

17. ВОЛЬТМЕТР СТАГИВА МГ АТСК

Вольтметр (Ц4200), расположенный на статнее МГ АТСК, контролирует выходное напряжение одночастотных генераторов (ОГ). Номинальное напряжение ОГ £/=(1,1+0,05) В.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Класс точности. ..............2,5

Предел измерения, напряжения, В........ . 3

Операции: внешний осмотр; определение погрешности измерения выходного иапряжения ОГ (17.1).

Средства поверки-, вольтметр переменного тока с погрешностью не более ±0,5% при измерениях до 3 В на частотах 700... 1700 Гй (ВЗ-49); генератор сигналов низкочастотный с частотами до 5 кГц н выходным напряжением не менее 1 В (ГЗ-102).

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

• 17.1. Погрешность измерения выходного напряжения ОГ определяется сличением показаний образцового и поверяемого вольтметров в трех точках шкалы последнего.

Поверка производится по схеме рис. 17.1 на выбранной частоте 1 кГц (средняя частота контролируемых блоков ОГ). Поверку можно производить, не вынимая вольтметра из статива.

Нажимают кнопку ВГ. Подсоединяют к гнезду АТ образцовый генератор ГЗ-1С2 и подают напряжение 3 В, установив его по шкале поверяемого в.ольт-гиетра (оно соответствует конечному значению шкалы последнего), Снимают показание образцового вольтметра, подключенного к выходу генератора.

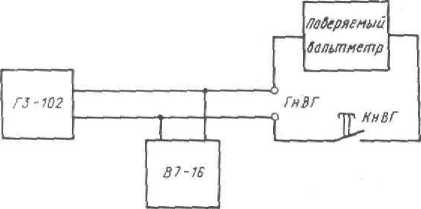

Рис. 17.1

Так же подают от генератора и устанавливают поочередно по поверяемо:." вольтметру напряжение 2 и I В и снимают показания образцового вольтметра.

Разница в показаниях поверяемого и образцового вольтметров соответ вует погрешности поверяемого вольтметра, которая в каждой точке шкалы не должна превышать ±75 мВ.

18. МИЛЛИАМПЕРМЕТР СТАТИВА КП АТСК (М4200)

Измерительный прибор, встроенный в статив КП (миллиамперметр М4200), предназначен для измерения токов через, приемные реле, включенные в оконечные усилители кодового приемника, при подаче на вход КП непрерывного одночастотного и двухчастотного сигнала.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Пределы измерения выходного тока, мА.......0...300

Класс точности прибора............1,5

Операции: внешний осмотр; определение погрешности измерения выходного тока КП (18.1).

Средства поверки: источник питания постоянного тока (Б5-29); вольтамперметр постоянного тока с погрешностью измерения не более ±0,2% в диапазоне О... 300 мА (В7-28); резистор .МЛТ-2,0 20 Ом (±10%) (Р).

ПОВЕРКА

Показывающий прибор цс сочетается с преобразовательной схемой и для проведения поверки может быть изъят из статина и поверен самостоятельно в соответствии с его кластом точности.

Внешний осмотр — в .соответствии с введением.

• 18.1, Погрешность измерения выходного тока статива КП определяется сличением показаний образцового и поверяемого прибора в трех точках шкалы последнего (100, 200, 300 мА) Поверка производится по схеме рис. 18,1,



Рис. 18.1

Погрешность в каждой точке шкалы определяется как разность показаний поверяемого и образцового приборов и должна соответствовать классу точности прибора 1,5, т. е. в каждой точке шкалы погрешность не должна превышать ±4,5 мА.

19. ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО СТОЙКИ АПА АТС ДШ

Измерительное устройство стойки АПА, состоящее из показывающего прибора, расположенного на контрольно-распределительной плате КРП, и преобразовательной схемы, предназначено для поверки работы электронных схем АПА. .

Измерительное устройство, подключаемое к контролируемым схемам с помощью переключателя, осуществляет контроль:

напряжений блока питания (БП) (8 В±10%; —12 В±2%; —60 В±Ю%)..; выходного напряжения измерительного генератора (ИГ) (1,55В±5%);

входного напряжения регистратора зуммерных сигналов (РЗС) (40 мВ± ±10%);

частоты и импульсного коэффициента генератора шлейфных импульсов (ГШИ) (/ = 7,10 Гц±1%, Л-1,5—1,7);

контроль выдержек времени датчика интервалов (ДИ) (150±15 не; 250±25 мс; 600x60 мс).

Операции: подготовка к поверке; внешний осмотр; поверка устройств контроля: напряжений БП (19.1); выходного напряжения ИГ (19.2); входного напряжения РЗС (19.3); частоты и импульсного коэффициента ГШИ (19.4); выдержек времени ДИ (19.5).   •

Средства поверки: источник питания постоянного тока (Б5-29); вольтметр постоянного тока с погрешностью не более ±0,5% в диапазоне 0... 15 В (В7-28); измеритель интервалов времени с погрешностью измерения длительностей не более 0,2% (ИИВ); генератор сигналов низкочастотный с выходным напряжением до 5 В и частотами др 1000 Гц (ГЗ-102); вольтметр переменного тока с погрешностью не более ±1,5% при измерениях до 3 В на частотах до 1000 Гн (ВЗ-49).

ПОВЕРКА

Подготовка к поверке. Снимают переднюю крышку с нижней части статина, где расположена электронная часть стойки, заднюю крышку с контрольнораспределительной панели (верхняя часть статива) и заднюю крышку с нижней части статива.

Пр имечанце. Все подключения к разъемам, гребенкам и другим коммутационным элементам, а также изъятие, отдельных блоков из. электронной части стойки АПА производят после отключения стойки от сети и станционной батареи —60 В.

Подают на стойку АПЛ напряжение питания 220 В и —60 В включением тумблеров Сеть и —60.

Внешний осмотр — в соответствии с введением.

19.1. Поверка устройства контроля питающих напряжений,

При поверке напряжения 8 В переключатель КРП устанавливают в положение + 8.

Вынимают БП (промаркирован) из врубной колодки (разъема) в нижней части статива. К контактам 17~27 гребенки БГ1 подсоединяют внешний образ-

цовый источник питания (счет контактов па гребенке ведется снизу вверх), причем (—>) источника подключить к контакту 27, (-р) источника к контакту 17.

Устанавливают па источнике питании и контролируют по образцовому Вольтметру, подключенному на выход источника питания, напряжение .8 В. Стрелка измерительного прибора па лицевой панели КРП должна установиться на отметку 8 В, соответствующую середине сектора на шкале. Для точной установки стрелки па середину сектора следует воспользоваться потенциометром 7?22 /промаркирован). расположенным с задней стороны панели в верхней части стативР.

При поверке напряжения —12 В переключатель КРП устанавливают в положение —!2.

К контактам ГО-—27 гребенки ьП подсоединяют источник напряжения —12 В, причем (—) источника подключают к контакту 10, (+) источника — к контакту 27.

Устанавливают на источнике питания и контролируют по образцовому вольтметру напряжение 12 В. Стрелка измерительпого прибора должна устанавливаться на середину сектора 12 В по шкале прибора. Если стрелка не установилась на указанную отметку, следует измерить подаваемое от источника питания напряжение до установки стрелки на середину сектора и зафиксировать показание образцового вольтметра.

Разность между поминальным значением напряжения 12 В и этим показанием характеризует абсолютную погрешность измерительного устройства, которая не должна превышать ±0,2 В.

Поверка напряжения 60 В сводится к юстировке измерительного устройства в рабочем состоянии статива, т. е. при питании его от станционной батареи.

Переключатель КРП устанавливают в положение —60.

К контактам 11—-8 гребенки блока ГШП (промаркирован), расположенной с задней стороны нижней части Штатива. Подсоединяют образцовый вольтметр и фиксируют его показание /.■'■.

Стрелка прибора ПИ должна установиться на отметку, еоотвстетнующую значению: напряжений на образцовом вольтметре СЛ.

Показания на ПП являются ориентировочными, так как шкала прибора не имеет цифровых отметок в секторе 51  66 В. Поэтому следует иметь в виду,

что 1/6 часть сектора впра1зй и влево от его середины, соответствующей номи-.налыюму значению 60 В, составляет 1 В.

Нс. in стрелка прибора ПП не устанйдалэсь на середину сектора. т. е. наказание прибора 1!П не совпадает с показанием образцового вольтметра, следует произнести точную подстройку потенциометром R21 (промаркирован), расположенным с задней стороны етатива' в К₽П

• 19.2. Поверка устройства контроля выходного напряжения ИГ.

Устанавливают переключатель КРП в положение Выход ИГ.

Вынимают плату с маркировкой ЙГ и РГ13 из врубкой колодки и к контактам гребенки .5—7 (отсчет снизу вверх) подсоединяют образцовый генератор. К выходу генератора подключают образцовый вольтметр.

Устанавливают частоту генератора 1000 Гц. Изменяя напряжение генерато-тора, устанавливают стрелку прибора ИП на отметку, соответствующую середине сектора, обозначенного на шкале «ИГ».

Фиксируют показание образцового вольтметра 1,52... 1,58 В.

• 19.3. Поверка устройства контроля входного напряжения РЗС. Переключатель КРП устанавливают в положение РЗС, ключ Работа — Контроль РЗС — в положение Контр.

Потенциометром Уровень, расположенным на лицевой стороне КРП, устанавливают стрелку прибора ИП на отметку, соответствующую середине сектора, обозначенного на шкале «РЗС».

Образцовым вольтметром, подключенным к контактам 28— 30 гребенки блока РЗС, измеряют напряжение на входе РЗС. Оно должно лежать в пределах 38,7 ... 41,3 мВ.

19.4, Поверка устройства контроля частоты н импульсного коэффициента ГШИ.

По поверке устройства контроля частоты переключатель КРП устанавливают в положение Частота, ключ Работа — Контр. — в положение Контр., а ключ Измер. — Уст. макс. (ГШИ)— в положение. Уст. макс.

С помощью потенциометра Уст. макс, устанавливают стрелку прибора КРП на отметку 15 Гц, после, чего ключ ставят в положение Измер. Включением соответствующего тумблера (7 Гц, 10 Гц, 12,5 Гц\, расположенного на лицевой панели стойки, выбирают контролируемую частоту.

Снимают переднюю крышку (колпак) с релейной платы, расположенной под столешницей стойки, где укреплено печатающее устройство (вторая сверху, считая от столешницы).

К гнездам, соединенным перемычками, расположенными под снятой крышкой, подключают прибор ИИВ, измеряющий временные параметры импульсов (предварительно сняв перемычки). Измеряют временные параметры импульсов ГШИ —длительность замыкания Т ₃, размыкания Гр реле НН.

Временные параметры импульсов должны соответствовать следующим значениям, мс, на частотах:

При необходимости следует подстроить эти параметры с помощью потен-(7, 10, 12,5 Гц), рас-ча'сти статива.

1 + /Си )

где Хи — импульсный коэффициент Х_я=1,6 (номинальное

При значениях временных параметров импульсов, указанных выше, стрелка показывающего прибора должна установиться на отметку, соответствующую середине контролируемого сектора на шкале прибора. Если стрелка не установилась на середину сектора, то следует произвести подстройку потенциометром R26, расположенным с задней стороны платы. КПР до точной установки стрелки па середину сектора.

При позерке устройства контроля импульсного коэффициента переключатель КРИ устанавливают в положение КИ, ключ Измер. — Уст. макс. — в поло-имение Уст. макс. С помощью потенциометра Уст. макс, стрелку прибора устанавливают на. край шкалы., после чего ключ ставят в положение Измер:

С помощью соответствующего тумблера выбирают контролируемую частоту, например 10 Гц. Поверку Л'_п достаточно произнести на одной частоте.

Ключ Работа — Контр, устанавливают в положение Контр. Стрелка прибора должна установиться на отметку, соответствующую середине сектора с обо-знйченнем КП. Если стрелка не установилась точно па эту отметку, следует потенциометром RH. расположенным с задней стороны платы КРГ1 (верхняя Часть статина), произвести подрегулировку до точной установки стрелки па середину сектора. Середин.:; сектора соответствует /\’,_г-=1,6..

Подключают прибор для измерения временных интервалов НИВ к измерительным гнездам, как описано выше, предварительно сняв с них перемычки, и фиксируют по нему значения 7\ и Г_р реле НН.

При [=10 Гц и Л'_и= 1,6, Л —38-5 нс и 7‘р = 61,5 мс.

• 19,5. Поверка устройства контроля выдержки времени ДИ,

Поверка сводится к юстировке измерительного устройства при выдержке времени 250 мс.

Переключатель КРГ1 устанавливают в положение Т. Ключ Измер. — Уст. макс, (ДИ) в положение Уст. макс. С помощью потенциометра Уст. макс, устанавливают стрелку прибора йа крайнюю отметку шкалы «Т», после чего ключ переводят в положение Измер.

Включают тумблер 250 на лицевой стороне панели КРП. Ключ Работа —-Контр. ГШИ, ДИ устанавливаю г в положение Контр.

Подключают прибор НИВ одним проводом к контакту 2 (промаркировав) тумблера 250 на задней стороне КРП под. снятой крышкой, другим —. подсоединяют к «земле».

Устанавливают потенциометром 250, расположенным на плате ДИ в нижней части стойки, номинальную выдержку времени 250 мс по прибору ПИВ. При этом измерительный прибор на панели КРП покажет измеряемую длительность, т. е. стрелка его установится на отметку, соответствующую середине сектора 250.

Для точной установки стрелки, в случае необходимости, следует воспользоваться потенциометром Р45 (промаркирован), расположенным с задней стороны КРП.

Поверку устройства контроля выдержек времени 150 мс и 600 мс производят следующим образом.

Выключают тумблер 250 и включают тумблер ISO (600). Потенциометром 150 (600] устанавливают по прибору ПИВ номинальную выдержку времени

,     59

150 мс (600 мс). Фиксируют показание поверяемого прибора. Показания являются ориентировочными, так как сектор шкалы не имеет цифровых отметок.

Стрелка показывающего (поверяемого) прибора не должна выходить за пределы 1/3 правой или левой половины сектора шкалы (считая от серединной ■отметки).

20. СТОЙКА СДП СИСТЕМЫ КАМА

Измерительный прибор, встроенный в стойку дистанционного цитация СДП {миллиамперметр М2001/1), предназначен для измерения (контроля) тока дистанционного питания необслуживаемых усилительных пунктов системы KAMA.

Миллиамперметр установлен в устройстве для переключения дистанционного питания ДП-3. Номинальный ток дистанционного питания: 150 + 10 мА и .100+10 мА.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Класс точности................2,5

Пределы измерения. мА .   .   .   .   .   ,   .   .   .   .   .   .   . 300

Операции: внешний осмотр; определение погрешности измерения тока дистанционного питания (20.1).

Средства поверки: источник питания постоянного тока (Б5-29); прибор для ■измерения постоянного тока на 300 мА класса точности не хуже 0,2 (В7-28).

Показывающий прибор включается при необходимости проведения измерений нажатием кнопки Изм. Он не сочетается с преобразовательной схемой, поэтому для проведения поверки он может быть изъят из стойки и поверен на ■соответствие классу точности.

ПОВЕРКА

Внешний осмотр — в соответствии с введением.

• 20.1, Погрешность измерения тока дистанционного питания определяется сличением показаний образцового и поверяемого прибора на трех цифровых отметках шкалы последнего: 100, 200, 300 мА.

Погрешность в каждой точке, шкалы определяется как разность показаний поверяемого и образцового приборов и должна соответствовать классу точности прибора (2.5), т. е. не превышать 7,5 мА п каждой точке шкалы.

21. СТОЙКА СИГ-IM СИСТЕМЫ КРР-М

Контрольно-измерительный прибор, встроенный в стойку СР1Г-1М (вольтметр М4200), расположен на плате защиты и сигнализации (ЗИС) и предназначен для измерения питающих напряжений генераторного й индивидуального оборудования и групповых усилителей.

Прибор подключается к соответствующим цепям питания с помощью переключателя на 12 положений.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Класс точности показывающего прибора . 1,5

Измеряемые напряжения, В, оборудования:

Плата питания генераторного оборудования 250±5. 1в0±4, 24±2, 6,3±0,3

Блок № 23.........2.2О.±5,16б±5,ДЗ±0,3

Блок №> 10 . .   ......,   . 15.±10

Операции: внешний осмотр; определение (опенка) погрешности измерения напряжения питания (21.1).

Средства поверки: вольтметр лостояиного и переменного тока с погрешностью измерения на постоянном и переменном токе не хуже ±0.5% в диапазоне 0 ... 300 В (В7-28. ВЗ-49).

I [змернтелы1ыи прибор сочетается. с преобразовательной. схемой и не может быть изъят из стойки для проведения поверки. Следует производить поверку измерительного устройства в целом, причем в рабочем состоянии аппаратуры, т е. при подаче на измерительное устройство наври женин с блоков питания стойки.

Поверка заключается в сличении ШоказиииГГ ншгер'Жйгогй прибора и образцового вольтметра, подключаемого к соответствующим выводам контактных Головок блоков питания, с которых снимаются напряжения, поступающие на поверяемы!"! вольтметр. Зафиксированная разность показаний образцового и поверяемого вольтметра может служить поправкой при оценках напряжении питания в процессе эксплуатации.

ПОВЕРКА

Внешний осмотр а соответствии с введением.

21.J. Погрешность измерения питающих напряжений определяют сличением показаний образцового и поверяемого, приборов.

При поверке напряжения 24 В подключают образцовый вольтметр к контактной головке КГ5:—КГ5а платы Пит ГО, расположенной в самом низу стойки СИГ-ИА (плата промаркирована). Счет контактных колодок ведется сверху вниз (рис. 21.1). Обозначение номеров контактов показано на рис. 21.2.

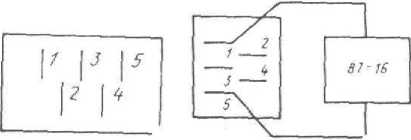

Схема подключения образцового вольтметра для измерения напряжения 24 В приведена па рис. 21.3.

Фиксируют показание образцового вольтметра.

Устанавливают переключатель, расположенный на лицевой панели платы ЗИС (промаркирована) в положение —24 В Сиги, Фиксируют показание встроенного показывающего прибора.

Считают показания образцового и поверяемого приборов. Абсолютная погрешность намерения определяется как разность показаний и не должна превышать 600 мВ.

При поверке питающих напряжений генераторного оборудования подключают образцовый вольтметр к колодкам и контактам, указанным в таблице.

Таблица

Елок	Номера колодок и контактов	Измеряемое напряжение, В	Положение переключателя	Погрешность 'измерения, В
Пит-ГО	КГ4,-КГ45	250	+250 В ГО	Не более ±1,5
	КГ43-КГ45	160	+160 В ГО	Не более ± 1,25
№ 12	КГ2,—КГ22	-6,3	-6.3 В ГО	Не более ±0,1
ГТ			(положение 5)
	КГ2,—КТ22	— 6,3	-6,3 В ГО	Не более ±0,1
№ 13 У-560			(положение 6)

При поверке питающих напряжений групповых усилителей и индивидуального оборудования подключают образцовый вольтметр к колодкам и контактам, указанным в таблице.

Таблица

Блок	Номера колодок и контактов	Измеряемое напряжение, В	Положение переключателя	Погрешность измерения, В
№ 23	КГ11—кпа	-220	220 В	Не более ±1,5
(ГУС)	КГ23-КГ23	160	+160 В ГУС	Не более ±1,25
	КГЭз-КГ36	-6,3	6,3 В ГУС	Не более ±0,1
№ 10	КГ2|-КГ23	15	1—15 кан	Не более ±0,6
(ПИТ-ИО)	КГ22-КГ23	15	16—30 кан Пит ИО	Не более ±0,6

Фиксируют показания образцового вольтметра. Переключатель устанавливают поочередно в положения, указанные в гой же таблице. Фиксируют показания встроенного показывающего прибора на плате ЗИС. ■

Абсолютная погрешность измерения определяется как разность в показаниях поверяемого и образцового приборов. Погрешность также указана в таблице.

Блок питания ПИТ ГУС (Ns 23) расположен в правом верхнем углу стой ки (промаркирован), блок Пит ИО (№ 10)—под блоком Пит ГУС.

Примечание. Образцовый вольтметр подключают к контактным колодкам стойки посредством специально изготовленных щупов, обточенных под щелевые отверстия колодки до установления надежного контакта.

22. ОММЕТР ИСПЫТАТЕЛЬНО-ИЗМЕРИТЕЛЬНОГО СТОЛА АТС-54

Омметр испытательно-измерительного стола (11ИС)  [’С2.115.002 или

РС2.115.003 для АТС-54 предназначен для измерении сопротивлений по постоянному току.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Диапазон измерения сопротивлений ио по- 0,0'2 кОм... 10 мОм стояннбму току......... с диапазонами

2... 1000 кОм; 0,02... 10 мОм; 0.02 ... 10 кОм

Погрешность омметра......2,5% длины рабочей части

шкалы, равной 92 мм

При м е ч а и и е. Погрешность омметра получена расчетным путем в соответствии с элементами его схемы и классом (1,5) показывающего прибора, на базе которого би выполнен.

Операции: сиешпий осмотр; опробование; определение мстрцлагпческих параметров (2LI—21.3).

Средства поверки: магазин сопротивления класса не хуже 1,0 с сопротивлением 9 ( 0,1 4- 1 + 10+ 10² + КР + Ю⁴) Ом (РЗЗ); магазин сопротивлений класса не хуже 1,0 с сопротивлением 10 (10⁴+ 10⁵+I0^s+10⁷) Ом (Р4002); измеритель сопротивлений класса не хуже 1,0 в диапазоне 50... 600 Ом (Е7-11); резистор переменный с сопротивлением 15 кОм, мощностью не менее 2 Вт (СП5-2ОВ-2 Вт, СПО-2); резистор переменный с сопротивлением 680 Ом мощностью не менее 2 Вт (СП5-2ОВ-2 Вт, СПО-2).

ПОВЕРКА

Внешний осмотр — в соответствии с введением. Кроме этого, необходимо проверить переключатель диапазонов измерения, ключи АУД, ШЛ, ЛИН-СТ, изм-д.

Опробование заключается в проверке функционирования корректора показывающего прибора при отключенном омметре и в проверке установки стрелки на 0 при включенном омметре с помощью кнопки и регулятора Установка нуля.

Перед определением метрологических параметров необходимо подготовить омметр к Измерениям.

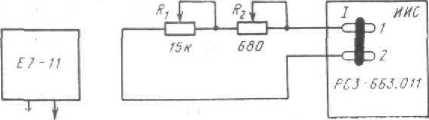

Подключают средство поверки к рамке вводной РОЗ-663.001 к контактам /, 2 1 го ряда. Переводят ключи Линия — станция в положение Линия, JI-,— в положение вкл.

Измер. диск— в положение Измерение.

Устанавливают стрелку показывающего прибора омметра на 0 с помощью кнопки и регулятора Установка, нуля.

22.1. Погрешность омметра в поддиапазоне до 10 кОм определяют методом косвенных измерений.

В качестве средства поверки применяются измеритель сопротивлений н два переменных резистора, соединенных по схеме рис. 22.1,

Устанавливают переключатель диапазонов измерений в положение х/. На жимают ключ ШЛ. Изменяя сопротивление переменных резисторов, устанавливают стрелку показывающего прибора омметра па каждую отметку шкалы. Образцовым измерителем сопротивлений определяют суммарное сопротивление переменных резисторов, соответствующее данной отметке шкалы.

Значения сопротивлений должны находиться в следующих пределах, Ом на отметках:

. 84,7 ... 115

. 177 ...223

. 268 ...332

. 365... 435

. 454 ...546

. 885... И 15

. 1642 ...2358

. 2372 ...3627

. 2490 ...7509

Примечание. Для отметок 0,1...0,5 изменяют сопротивление переменного резистора 680 Ом (сопротивление резистора 15 кОм выведено).

При этом погрешность омметра- составляет ±2,5% от длины рабочей части шкалы.

• 22.2, Погрешность измерения омметра в поддиапазоне до 1000 кОм определяют непосредственными измерениями.

В качестве средства поверки используют два магазина сопротивлений, соединенных последовательно.

Устанавливают переключатель диапазонов измерений в положение Х100. Нажимают ключ ШЛ. Устанавливая различные значения сопротивления на образцовом магазине, добиваются точной установки стрелки показывающего прибора омметра на отметку.

Значения сопротивлений должны находиться в следующих пределах. Ом, на отметках:

,       .        .......... 8470 ... 1150

.       .        ..........17700 ... 22300

.                             ....... 26800 ... 33200

............. 36500 ... 43500

,                       ........ 45400 ... 54500

.............. 88500 ... 111500 ............. 164000 ... 236000 ....... 237000 ... 363000 .............. 249000 ,..751000

Примечание, Для отметок 0,1.. 0.5 изменяют сопротивление образно: бого магазина РЗЗ, для отметок 1,0 ...5,0— сопротивление образцовых магазинов РЗЗ: и Р4002.

Погрешности омметра составляет ±2,5'% длины рабочей части шкалы.

• 22.3. Погрешность измерения омметра в поддиапазоне до 10 МОм опреде-деляют непосредственными измерениями по методике п. 22,2.

Значения ебпротивленнй должны находиться в следующих пределах, Ом, и а отметках:

0,1 кОм............84 700... [И Ю³

0,2.............177 • 10’... 223 ■ 10’

0,3    ............. 268  10³... 332 - 10³

0,4     ............. 365 ■ I0¹... 435 • 10’

0.5.............454- ILV ... 546 - Ю³

1,0     ............. 885 - 10^л ... 1111 - 10^я

2,0     .............1.642 ■ 1.0³ :.. 2358 ■ 10’

3,0     ........ .         .    , 2373.- 10’... 3627- 10"’

5,0     ............. 2491 • 10^я... 7509 ■ 10’

Примечание. Изменяют сппротивл&те образцовых магазинов РЗЗ и Р4002.

Погрешность омметра составляет ±2,5% длины рабочей части шкалы.

В случае необходимости погрешность измерения омметра можно определить по формуле

Д_л._пр= <Д ■ Ад)-7^- 100,

где Ад „р—линейно-приведенная погрешность, %;  .1—показание омметра в

единицах измеряемой .величины;. Л_г,— действительное значение поверяемой величины (отсчитанное по образцовым мерам) в единицах измеряемой величины: I — длина участка шкалы, приходящегося в точке А на единицу измеряемой величины, мм: /_шк— длина рабочей части шкалы, им.

23. ПРИБОР ДЛЯ ПОВЕРКИ КОМПЛЕКТОВ КАНАЛОВ СИСТЕЛ1 ПЕРЕДАЧИ ПКУ

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

600 Ом, мВ .   ...   .   .   ,   .   .   ,   ,   . .   . 775+Ю

Частота сигнала измерительного генератора, Гц .   .   .   . 800±20

Пределы измерения уранин, Ни .   ,   .......I ...—.1

Погрешность измерения уровня па частоте 800 Гц, Ни .   .

Пределы измерения тока, МА.........0 ... 100

Датчики импульсов ПКУ имеют следующие временные режимы при скоро-

сти. нмп./с:

Выпуск до 1982 г.

(ТУ РС1.221.175^;, инструкция по настройке PC2.702.S02)

Длительность импульса

11 ±02 (импульсный коэффициент К=0,54)  ,   . 59

11 ±0,2 (К = 2,25)......... 28

10±1,0 (К--=1,5).......... 40

5—1178

Выпуск после 1982 г.

(ТУ PC 1.221.407, инструкция РС2.702.502.Д)

11    .............56±14     31 ±0,8

11.............33±0,8    54±14

10............. 50±2      50±2

Настоящие методические указания предлагают два варианта поверки датчика импульсов в зависимости от года выпуска поверяемого ПКУ.

Операции: внешний осмотр; юстировка измерительного генератора (23.1); поверка: указателя уровня (23.21; миллиамперметра (23.3); датчика импульсов (23.4).

Средства поверки: генератор сигналов низкочастотный , с выходным ' напряжением до 5 В и частотами до 1000 Гц (ГЗ-111); вольтметр переменного тока с погрешностью не более ±3%- при измерениях до 3 В на частоте 700 Гц (В7-27); источник питания постоянного тока с выходным напряжением 2,5...5О В и током нагрузки 0... 1,2 А (Б5-30); миллиамперметр постоянного тока с пределом измерения до 150 мА, класса точности не ниже 0,2 (М2018); измеритель интервалов времени с погрешностью измерения не более ±0,5% (ИИВ); частотомер ¹ злектронно-счетный (43-54); резисторы 2 шт. (МЛТ-0,5-1,2 кОм±5%); резистор (МЛТ-0.5-150 Ом±Ю%).

ПОВЕРКА

Внешний осмотр—в соответствии, с введением.

23.1. Юстировка измерительного генератора.

Подают питание от станционной батарея на ПКУ, подключая шнур к гнезду Лит и включая тумблер Пит. О наличии питания сигнализирует лампочка Вкл.

Подключают образцовые приборы (частотомер 43-54 и вольтметр В7-27) к гнезду ИГ1 ПКУ по схеме рис. 23.1,

П р и и е ч-а и е. Здесь и далее измерительные приборы следует подключать к гнездам ПКУ с -поиощвю специально приспособ лепных для этого шпуров.

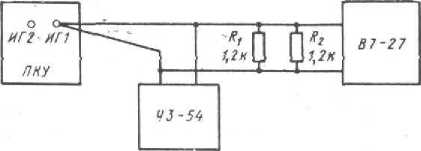

Рис. 23.1

Ключ ИГ1/ИГ2 устанавливают в положение ИГ/. Поверяют образцовым частотомером частоту выходного сигнала измерительного генератора. Она должна быть (800 + 20) Гц.

Фиксируют показание образцового вольтметра. Оно должно находиться к пределах 765... 785 мВ, Если показание образцового прибора выйдет за предав ли указанного диапазона, следует спять заднюю крышку ПКУ и регулировкой потенциометра. с маркировкой Р2Э (внизу, справа) установить по образцовому вольтметру напряжение 775 мВ .

Аналогично поверяют выходное напряжение измерительного генератора ПКУ по гнезду ИГ2 (образцовый вольтметр подключают к гнезду ИГ2, ключ ИГЦИГ2 устанавливают в .положение ИГ2. Напряжение, измеренное образцовым вольтметром, должно находиться в диапазоне 7Ё5... 785 мВ.

• 23.2, Погрешность измерения указателя казания поверяемого прибора на отметке 0 Нп е показанием образцового вольтметра, включенного но схеме рис. 23.2.



  Рис. 23.2

Подать от образцового генератора, подсоединенного к гнезду ИГ/ ПКУ, па пряжение частоты 800 Гц.

Ключ ИГ1/ИГ2 ставят в среднее положение, ключ УУ1/УУ2 — в положение УУ1, ключ МУ/бОв — в положение ббб.

Регулируя выходное напряжение образцового генератора, устанавливают стрелку встроенного в ПКУ прибора но шкале «Непер» на отметку б Нп, что что соответствует напряжению 775 мВ.

Фиксируют показание образцового вольтметра. Оно должно находиться в пределах 700 ...856 мВ, что соответствует погрешности изменения не более ±0,1 Нп.

23.3. Поверка миллиамерметра.

Ключ МА)АЗ устанавливают в положение МД, ключи ИГ1/ИГ2 и УУ1/УУ2— в среднее положение.

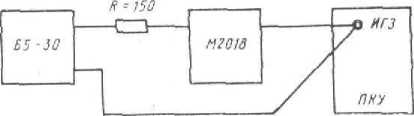

Измерительное устройство контроля тока поверяют по схеме рис. 23.3.

Изменяя напряжение, подаваемое от источника питания, устанавливают стрелку поверяемого прибора поочередно ла каждую отметку шкалы. Фиксируют доказашзя образцового миллиамперметра для каждой отметки.

Показания образцового миллиамперметра должны соответствовать следующим данным на отметках:

20 мА.............18,5... 21,5

40 мА .   ............ 38... 42

60 мА............. 57,5 ...62,5

80 мА............. 70... 83

100 мА........... 96,5... 103,5

^ПР и м е ч а я и е. Расчет погрешностей измерения тока см. в Приложении. Нажимают кнопку 7/7 ПКУ.

Фиксируют показания образцового миллиамперметра на конечной отметке шкалы 100 мА. Показание миллиамперметра должно находиться в пределах 9,65 ... 10,35 мА..

23.4. Датчик импульсов поверяют непосредственными измерениями.

ПКУ ранних выпусков. Подключают к клеммам И ПКУ прибор ПИВ. На переключателе 1П устанавливают 0.

Измеряют длительности импульса t_x^_n и паузы 7_пяуза при положениях ключа МП1/МП2, указанных в таблице.

Период следования импульсов

У ⁼ /импН" (пауза.

Временные параметры датчика импульсов должны соответствовать данным таблицы.

Таблица

Скорость, инп/с	Положение ключа МП1}МП2	Т, ИС	Погрешность, %
11 ±0,2	МП1	89,4 ...92,6	1,8
при Л = 0,54	(Нажаты кнопки		(1,6 мс)
11±0,2	Б и Писк) МП2	89,4 ...92,6	1.8
при /< = 2,25 10± 1	Среднее	90 ... ПО	(1,6 мс) 10
при К= 1,5	(Нажата кнопка НД)		(10 мс)

ПКУ поздних выпусков, С помощью таких же манипуляций измеряют прибором ПИВ временные параметры датчика импульсов. Они должны соответствовать следующим данным при скорости, имп./с:

Длительность, мс импульса паузы

10 .......... .54,6 ...57,4   30,2 ....31,8

1-1 .............. 32,2 ... 33,8   52,6 ... 55,4

10 ...   ......... .. 48... 52     48.... 52

Подключают к клеммам 3—4 (ТВ) ПКУ. Нажимают кнопку Пуск.

Измеряют прибором ПИВ время нахождения реле ТВ в работе (техническая выдержка времени). Оно должно составить 8,5±0,5 с.

РАСЧЕТ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЯ ТОКА

Показывающий прибор (миллиамперметр) ПКУ сочетается с преобразовательной схемой рис. 23.4.

Внутреннее сопротивление миллиамперметра, Ом,

Ri -         +

А

При 100 мкА Ri = 691,8 Ом.

Необходимо определить погрешность, вносимую в показания миллиамперметра преобразовательной схемой,

При изменении сопротивления R> на Д/? = ± 10%

(/?> + Д/?,)+ _________СЛ__ (/?, — -г /?2 + Ri

Следовательно, погрешность, вносимая преобразовательной схемой,

гих отметках шкалы миллиамперметра, можно установить, что Д',-= Const.

Суммарная погрешность миллиамперметра, со-состоящего из показывающего прибора MS06 класса 1,0 и преобразовательной схемы, определяется по формуле где Д; — составляющие суммарной погрешности; п — число суммируемых погрешностей; К — поправочный коэффициент.

Составляющие Д_г для конечной отметки шкалы Д,-—2,2%; Д^ ■■-!% (погрешность показывающего прибора, определяемая его классом; А'"—1% (погрешность, вносимая изменением сопротивления 0.9 Ом на ±1%, не учтенная при расчете).

Коэффициент К определяется по графику зависимости K=f(n, 1} (см. в кил Цифровые и аналоговые системы передачи. Труды ЦНИ11С, М-, 1982) по кривой для (п=3; /(=1,23).

Приведем результаты расчета для отметок:

Суммарная погрешность, мА              Относительная

погрешность. мА

20 мА ... Л= 1,23/5^г+2.24 1== 1,23 /30?84 = 6,8

40 мА ... А = 1,23/2,542,24 l^s= 1,23/12=4,2

60 мА . А= 1,23 V1,6=4-2,2²-Н ²=1,2з/8А = 3,Б

80 мА... Д = 1,23/1?25=+2,241’= 1,23 /77=3.4

100 мА ...А= 1,23/Р+44Т^г= 1.23 V44 = 3.2

Для удобства расчета реальной погрешности при поверке в методических указаниях приняты округленные значения относительной погрешности.
