Методика поверки «ГАЗОСИГНАЛИЗАТОР АВТОМАТИЧЕСКИЙ ГСА/АИГ» (МП ДКТЦ.413445.003)

Методика поверки

Тип документа

ГАЗОСИГНАЛИЗАТОР АВТОМАТИЧЕСКИЙ ГСА/АИГ

Наименование

МП ДКТЦ.413445.003

Обозначение документа

ОАО ФНТЦ «Инверсия»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Руководитель ГЦИ СИ, тральный директор «Инверсия» Пункевич 20/Г г.

«

ГАЗОСИГНАЛИЗАТОР АВТОМАТИЧЕСКИЙ ГСА/АИГ МЕТОДИКА ПОВЕРКИ ДКТЦ.413445.003 МП

Настоящая методика поверки распространяется на газосигнализаторы автоматические ГСА/АИГ, выпускаемые ОАО «ГосНИИхиманалит» г. Санкт-Петербург, ул. Бумажная, д. 17, и устанавливает методы и средства их первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками -- 1 год.

Принятые сокращения:

ФОБ - фосфорорганическое отравляющее вещество

ГСО - государственный стандартный образец.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в

таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Проверка времени выхода на режим готовности и работоспособности по электрическим цепям

6.2.1

да

да

4 Подтверждение соответствия программного обеспечения

6.3

да

да

5 Определение метрологических характеристик

6.4

да

да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, то дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки применяют следующие средства:

  • - установка газодинамическая ГДУ-01Ф ДКТЦ.441372.001 - создаваемые концентрации зарина, зомана, вещества типа Vx и иприта (5x10’6... 2) мг/м3;

  • - фотометр фотоэлектрический КФК по ТУ 9443-001-07516244-2005;

  • - барометр-анероид М-67 по ТУ 25-04-1797-75;

  • - измеритель влажности и температуры ИВТМ-7 по ТУ 4311-001-70203816-11;

  • - секундомер механический СОПпр по ТУ 25-1894.003-90;

  • - колпак технологический ДКТЦ.305131.001;

  • - колпак технологический ДКТЦ.305131.002;

  • - ротаметр РМП 1 0,63 ГОСТ 13045-81;

  • - тройник гЯ.6932.00.00.000;

  • - побудитель расхода газа ПЭП-5-4-25 ТУ 6-84 АМЦ.2.505.004 ТУ;

  • - источник постоянного тока Б5-47 4ЕЭ3.233.220.ТУ-79;

  • - компьютер персональный IBM PC;

  • - кабель для подключения газосигнализатора к преобразователю интерфейсов;

  • - преобразователь интерфейсов USB -RS485 с USB кабелем;

  • - ГСО 8248-2003 состава иприта;

  • - ГСО 8246-2003 состава зарина;

  • - ГСО 8247-2003 состава зомана;

  • - ГСО 8249-2004 состава вещества типа Vx.

  • 2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства (паспорта) о поверке.

3 Требования безопасности
  • 3.1 Процесс проведения поверки относится к вредным условиям труда.

  • 3.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.3 Выброс анализируемого воздуха из прибора не очищен и должен находиться под принудительной вытяжной вентиляцией.

  • 3.4 При работе с ОВ следует руководствоваться общими требованиями безопасности, указанными в ГОСТ 12.1.007-76.

  • 3.5 При работе с газосигнализатором должны выполняться «Правила техники безопасности при эксплуатации электроустановок потребителей», «Правила технической эксплуатации электроустановок потребителей» и ГОСТ 12.2.007.0-75.

  • 3.6 Дополнительные требования по безопасности изложены в п. 2.4 руководства по эксплуатации ДКТЦ.413445.003 РЭ.

  • 3.7 ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ РАЗБОРКУ И РЕМОНТ ГАЗОСИГНАЛИЗАТОРА БЕЗ ОТКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ.

4 Условия поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура воздуха, °C                  от 15 до 35;

  • - относительная влажность воздуха, % от 30 до 80;

  • - атмосферное давление, кПа              от 97,3,0 до 106,7.

  • 4.2 К работе с газосигнализатором допускаются лица, изучившие руководство по эксплуатации ДКТЦ.413445.003 РЭ.

5 Подготовка к поверке
  • 5.1 Подготовка газосигнализатора к поверке, его включение, выключение и порядок работы с ним в процессе поверки, должны проводиться в соответствии с руководством по эксплуатации ДКТЦ.413445.003 РЭ.

  • 5.2 Подготовить к работе средства поверки по прилагаемым к ним эксплуатационным документам.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре должно быть установлено соответствие газосигнализатора следующим требованиям:

  • -  комплектность газосигнализатора должна соответствовать требованиям раздела 4 ДКТЦ.413445.003 ФО;

  • -   маркировка газосигнализатора должна соответствовать требованиям подраздела 1.5 ДКТЦ.413445.003 РЭ.

  • 6.1.2 Проверка производится внешним осмотром и сравнением с требованиями формуляра и руководства по эксплуатации. Должно быть установлено отсутствие механических повреждений, могущих повлиять на работоспособность и метрологические характеристики газосигнализатора.

  • 6.1.3 Газосигнализатор считается выдержавшим проверку, если он удовлетворяет требованиям комплектности и маркировки, отсутствуют механические повреждения.

6.2 Опробование

  • 6.2.1 Проверка времени выхода на режим готовности и работоспособность по электрическим цепям

  • 6.2.2 Проверку проводить при питании газосигнализатора через зарядное устройство от сети 220 (+22/-зз) В. Для проверки работоспособности газосигнализатора по электрическим цепям включить газосигнализатор нажатием в течение 2 с кнопки ВКЛ при этом должны включиться все светодиоды на лицевой панели газосигнализатора и звуковая сигнализация. После отпускания кнопки ВКЛ все светодиоды и звуковая сигнализация должны выключиться. Включен только светодиод ГОТОВ в мигающем режиме. Для проверки времени выхода на режим готовности зафиксировать время с момента включения прибора до выхода в режим готовности (светодиод ГОТОВ должен включиться в постоянном режиме).

  • 6.2.3 Газосигнализатор считается выдержавшим проверку, если выполняются требования п. 6.2.2 и время выхода в режим готовности не превышает 5 мин.

  • 6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Для проверки параметров программного обеспечения газосигнализатора необходимо:

  • - подключить газосигнализатор к USB порту персонального компьютера через преобразователь интерфейсов при помощи кабеля, изображенного на рисунке 1;

  • - установить на персональный компьютер программное обеспечение с прилагаемого компакт-диска;

  • - запустить на выполнение программу GSA-AIG.EXE;

  • - включить газосигнализатор;

    КОНТ

    XI

    ЦЕПЬ

    К прибору

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    МР1-10-5-В

    К преобразователю интерфейсов

    ^85-Р

    ШЕШС

    485-N

Рисунок 1 - Монтажная схема кабеля

  • - установить связь с газосигнализатором, для этого в верхней части открывшегося окна с программой, в окне «Адрес прибора» установить номер данного экземпляра (ввести трехзначный номер газосигнализатора с задней стенки корпуса прибора, если его значение находится в диапазоне от 1 до 247, иначе первая цифра номера заменяется на единицу), в выпадающем меню выбрать команду «Подключение», а в открывшемся списке, выбрать COM-порт, необходимый для подключения газосигнализатора;

  • - убедиться, что связь с газосигнализатором установлена (появились графики, обновились значения в полях таблиц программы);

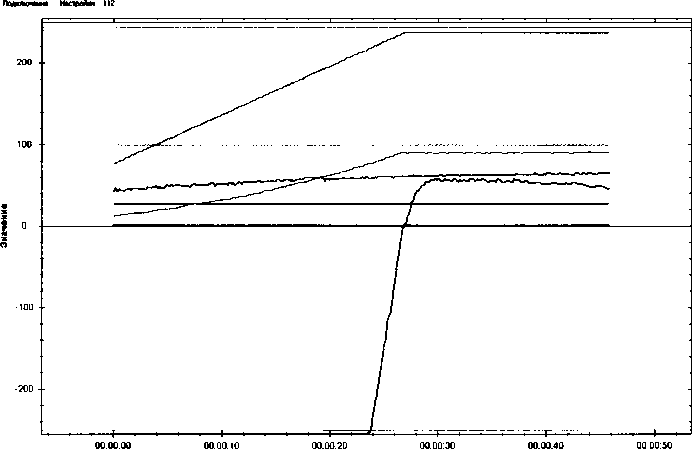

    Рисунок 2 - Общий вид ПО на компьютере

    Положительное высокое напряжение

    2900

    Отрицательное высокое наряжение

    1500

    •*

    Частоте лореклочвиия ептоконелутагора

    00

    КсеФВшиеигделвтеы частоты

    2 ■*

    Улравлемм оттгокоиенугвтаром

    Вкл

    2

    Щмтммють паузы между юефъсам<

    1

    000

    СмещвыеэлжпжнетраХА

    1200

    -

    Коевемцмнт усмлыыявлвктр-раФЛ

    В

    5

    усиления электр-ра ХА

    16

    *

    Порог срабатывания по А

    250

    ■*

    Перес срабатывания по X

    250

    Порог срабатьмыя по Л

    245

    ■*

    Порог сраватьвания по Ф

    245

    -•

    Hi ворсил ХА

    Эьасл

    у

    CRC-16

    8D75

    ПО ID OV, идент. номер

    1.18

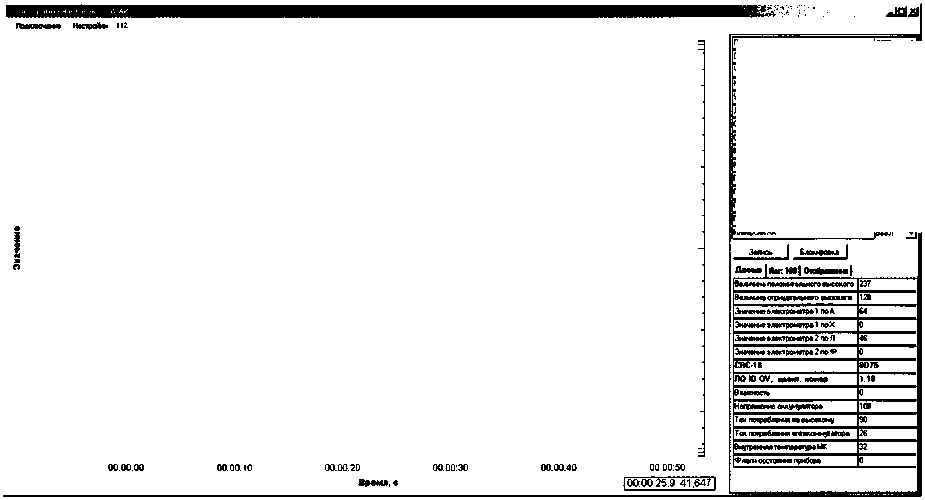

Рисунок 3 - Окно контрольной суммы идентификатора ПО СИ крупно.

  • 6.3.2 Сравнить наименование ПО, его идентификационный номер и значение контрольной суммы из поля таблицы программы с записями сделанными в формуляре.

  • 6.3.3 Газосигнализатор считается прошедшим проверку на подтверждение соответствия программного обеспечения, если наименование ПО, его идентификационный номер и значение контрольной суммы совпадает со значением указанным в формуляре.

6.4 Определение метрологических характеристик

  • 6.4.1 Проверка порога срабатывания, времени срабатывания и последействия по парам зарина, зомана, вещества типа Vx и иприта

  • 6.4.1.1 Собрать схему в соответствии с рисунком 1. Проверить герметичность схемы, для чего кран тройника установить в положение, при котором воздух проходит из фильтра в ионизационный преобразователь концентрации, при этом штуцер тройника, предназначенный для соединения с источником зараженного воздуха, должен быть перекрыт. Закрыть вход фильтра 10. При герметичности газовой коммуникации поплавок ротаметра должен опуститься в нижнее положение.

Соединить тройник с установкой газодинамической. Переключить кран тройника в положение, при котором штуцер тройника, соединенный с фильтром, перекрыт, т.е. обеспечивается подача воздуха из установки газодинамической в ионизационный преобразователь концентрации газосигнализатора. Объемный расход воздуха через ионизационный преобразователь концентрации (4,0±0,4) л*мин_1.

  • 6.4.1.2 Проверка порога срабатывания

Включить газосигнализатор и после выхода в режим готовности подключить к установке газодинамической, подать на вход газосигнализатора парогазовую смесь, с концентрацией целевого вещества в соответствии с таблицей 2.

Проконтролировать наличие сигнала опасности (включение светодиода «Ф» (при подаче зарина, зомана и вещества типа Vx) или «Л» (при подаче иприта) и звуковой сигнализации) и зафиксировать время с момента подачи паров целевого вещества до момента срабатывания сигнала опасности.

В процессе проверки определять последействие (время с момента окончания воздействия паров целевого вещества до момента выключения светодиода «Ф» (при подаче зарина, зомана и вещества типа Vx) или «Л» (при подаче иприта) и звукового сигнала).

После выключения сигнала опасности газосигнализатор продуть чистым воздухом не менее 2 мин. Число опытов пять.

  • 6.4.1.3 Газосигнализатор считается выдержавшим проверку, если во всех 5 опытах при подаче паров целевого вещества сработала звуковая сигнализация и включился светодиод «Ф» (при подаче зарина, зомана и вещества типа Vx) или «Л» (при подаче иприта).

1

2

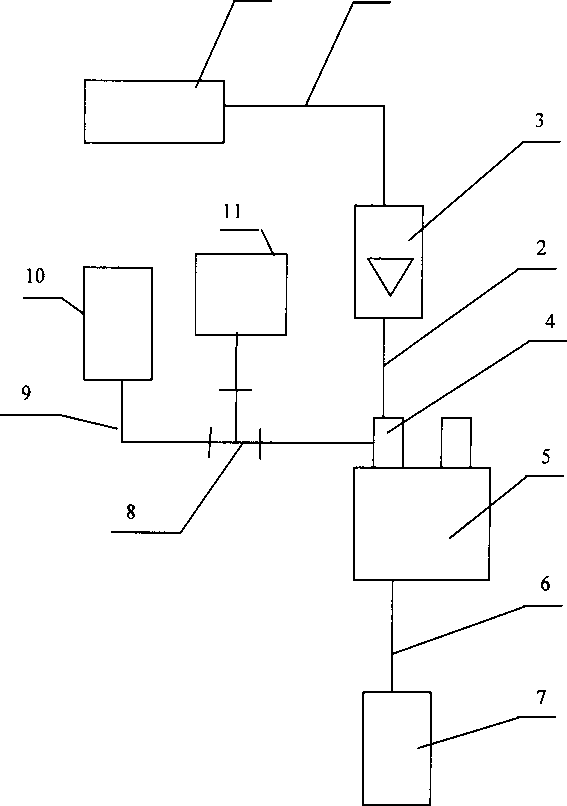

1-побудитель расхода воздуха,2-трубка резиновая, 3-ротаметр, 4-преобразователь концентрации ионизационный с надетым на него технологическим колпаком, 5-газосигнализатор, 6-жгут, 7-источник питания, 8-тройник, 9-трубка фторопластовая, 10-фильтр склянка с активным углем, 11 -установка газодинамическая.

Рисунок 2 - Схема подключения газосигнализатора ГСА/АИГ к газодинамической установке

  • 6.4.1.4 Проверка времени срабатывания и последействия

Проверка времени срабатывания и последействия совмещается с проверкой порога срабатывания газосигнализатора по п. 6.4.1.2.

  • 6.4.1.5 Газосигнализатор считается выдержавшим проверку, если во всех опытах время срабатывания газосигнализатора (время с момента подачи паров целевого вещества до момента срабатывания сигнала опасности) не превышает 5 с; время последействия для зарина и зомана во всех пяти опытах не более 30 с; время последействия для вещества типа Vx и иприта во всех опытах не более 60 с.

  • 6.4.1.6 Повторить 6.4.1.2, 6.4.1.4 для всех целевых веществ, указанных в таблице 2.

аблица 2

Целевое вещество

Концентрация, мг/м3

Зарин

(6,0 х 10‘2± 20 %)

Зоман

(6,0 х 10'2± 20 %)

Вещество типа Vx

(5,0 х 10‘2± 20 %)

Иприт

(4,0 х 10"' ± 20%)

7 Оформление результатов поверки
  • 7.1 Результаты поверки заносят в протокол (Приложение А) или в рабочий журнал поверителя.

  • 7.2 При положительных результатах поверки прибор признается годным к эксплуатации и на его корпусе, в месте доступным для просмотра наносится знак поверки, о чем вносится запись в формуляр газосигнализатора с указанием срока проведения следующей поверки.

  • 7.3 При отрицательных результатах поверки запрещается эксплуатация прибора до выяснения и устранения причин несоответствия. Повторная поверка проводится после устранения неполадок.

Инженер 1 категории ОАО ФНТЦ «ИнверсияИ.К. Машкович

ПРИЛОЖЕНИЕ А

(обязательное)

ПРОТОКОЛ ___________ПОВЕРКИ

(первичная, периодическая)

  • 1. Газосигнализатор автоматический ГСА/АИГ

Зав.номерК_____, _______год выпуска

  • 2. Предприятие-владелец____________________________

  • 3. Предприятие изготовитель ОАО «ГосНИИхиманалит»

  • 4. Дата поверки_____________

  • 5. Место поверки________________________________________________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Внешний осмотр      ___________________________________

соответствует, не соответствует

  • 2. Опробование         ____________________________________

соответствует, не соответствует

  • 3. Определение метрологических характеристик

соответствует, не соответствует

Условия поверки_________________________________________

Средства поверки__________________________________________

Вывод:____________________________________________________

Поверитель       __________________ _________________

9
