ИСТОЧНИК ПОСТОЯННОГО ТОКА Б5-79 ТНСК.418111.018

Руководство по эксплуатации

Лист утверждения

ТНСК.418111.018 РЭ-ЛУ

СОГЛАСОВАНО

Главный инженер

ЗАО «НПФ «ТЕХНОЯКС»

А.В. Калитин

--

«______»    '________2011 г

2011

ИСТОЧНИК ПОСТОЯННОГО ТОКА Б5-79

Руководство по эксплуатации Книга 1 Всего книг 2 ТНСК.418111.018РЭ

• 1 Нормативные ссылки

• 2 Определения, обозначения и сокращения

• 3 Требования безопасности

• 4 Описание прибора и принципа его работы

  • 4.1 Назначение

  • 4.2 Условия окружающей среды.

  • 4.3 Состав прибора

  • 4.4 Технические характеристики

  • 4.5 Устройство и работа прибора

• 5 Подготовка прибора к работе

• 6 Средства измерений, инструмент и принадлежности

• 7 Порядок работы



• 8 Поверка прибора

• 9 Техническое обслуживание

• 10 Текущий ремонт

• 11 Хранение

• 12 Транспортирование

• 13 Тара и упаковка

• 14 Маркирование и пломбирование.

Приложение А. Режимы эксплуатации электрорадиоэлементов

Приложение Б. Характеристики переходных процессов прибора

Руководство по эксплуатации ТНСК.418111.018РЭ предназначено для обеспечения правильной и безопасной эксплуатации источника постоянного тока Б5-79 (далее прибор) и содержит описание его технических характеристик, принципа действия и устройства, порядка эксплуатации, поверки и технического обслуживания.

В состав эксплуатационной документации входят руководство по эксплуатации и формуляр.

Руководство по эксплуатации состоит из двух книг:

• - книга 1 «Источник постоянного тока Б5-79 Руководство по эксплуатации» ТНСК.418111.018РЭ» содержит описание технических характеристик, комплектности, принципа работы и устройства прибора, устанавливает порядок правильной и безопасной работы с ним, а также порядок и методику проведения поверки прибора и содержит указания по его техническому обслуживанию , ремонту, хранению и транспортированию

• - книга 2 «Источник постоянного тока Б5-79. Руководство по эксплуатации ТНСК.418111.018РЭ1. Схемы электрические принципиальные с перечнями элементов и чертежами размещения элементов на печатных платах» содержит схемы электрические принципиальные, перечни элементов и чертежи размещения элементов на плате

Внешний вид прибора приведен на рисунке 1.

2 Определения, обозначения и сокращения

ДУ - дистанционное управление РЭ     -    руководство по эксплуатации

ШИМ - широтно-импульсная модуляция ЭРЭ   -    электрорадиоэлементы

ЭМС -    электромагнитная совместимость

4 Описание прибора и принципа его работы

• 4.1 Назначение

Источник постоянного тока Б5-79 (далее прибор) предназначен для питания радиотехнических устройств постоянным напряжением или током при проведении разработки, регулировке, регламентных и ремонтных работ на образцах радиоэлектронной техники.

• 4.1.1 Прибор прошел испытания в целях утверждения типа по ПР 50.2.104-09

и имеет свидетельство об утверждении типа СИ             №

Прибор зарегистрирован в Государственном реестре средств измерений под №

• 4.1.2 Нормальные, рабочие и предельные условия эксплуатации прибора соответст-

вуют данным, приведенным в таблице 4.1.

Таблица 4.1 - Нормальные, рабочие и предельные условия эксплуатации

П р и м е ч а н и е - После пребывания прибора в предельных условиях эксплуатации он должен быть выдержан в нормальных или рабочих условиях эксплуатации не менее 4 ч.

• 4.2 Условия окружающей среды.

• 4.2.1 Источник постоянного тока Б5-79 по условиям эксплуатации относится к группе 4 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от минус 10 до плюс 55 °С, значениями предельных температур минус 55 до 70°С, без предъявления требований по воздействию выпадающих атмосферных осадков, статической и динамической пыли (песка) и пониженной влажности.

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.418111.018РЭ

• 4.4 Технические характеристики

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

Технические характеристики переходных процессов прибора приведены в приложении Б.

• 4.4.1 Прибор обеспечивает в режиме стабилизации напряжения установку уровня выходного постоянного напряжения в диапазоне от 1 до 60 В при токе нагрузки от нуля до

10 А и максимальной мощности до 300 Вт.

• 4.4.2 Прибор обеспечивает в режиме стабилизации тока установку уровня выходного постоянного тока в диапазоне от 0,2 А до 10 А при напряжении на нагрузке от нуля до 60 В и максимальной мощности до 300 Вт.

• 4.4.3 Прибор обеспечивает индикацию уровня выходного напряжения. Основная погрешность индикации уровня выходного напряжения не выходит за пределы ± 300 мВ.

• 4.4.4 Прибор обеспечивает индикацию уровня выходного тока. Основная погрешность индикации уровня выходного тока не выходит за пределы ± 100 мА.

• 4.4.5 Изменение выходного напряжения прибора в режиме стабилизации напряжения при отклонении напряжения сети на 10 % не выходит за пределы

± (0,0001 иу_ст + 1 мВ),

где и_уст - установленное выходное напряжение.

• 4.4.6 Изменение выходного напряжения прибора в режиме стабилизации напряжения при изменении тока нагрузки от 0.9 максимального значения до нуля не выходит за пределы ± (0,0002 и_уст+5 мВ).

• 4.4.7 Изменение выходного тока прибора в режиме стабилизации тока при отклонении напряжения сети на 10 % не выходит за пределы ± (0,0002 1_уст + 2 мА),

где I уст - установленный ток нагрузки.

• 4.4.8 Изменение выходного тока прибора в режиме стабилизации тока при изменении напряжения на нагрузке от 0.9 максимального значения до нуля не выходит за пределы ± (0,0005 1_уст + 5 мА).

• 4.4.9 Пульсации выходного напряжения прибора в режиме стабилизации напряжения не более:

• - 3 мВ среднеквадратического значения;

• - 50 мВ амплитудного значения.

• 4.4.10 Пульсации выходного тока прибора в режиме стабилизации тока не более

  5 мА среднеквадратического значения.

  					ТНСК.418111.018РЭ	Лист
  						10
  Изм	Лист	№ документа	Подпись	Дата

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 4.4.11 Изменение выходного напряжения прибора в режиме стабилизации напряжения при изменении температуры окружающей среды на 10 °С не выходит за пределы

± 50 мВ.

• 4.4.12 Изменение выходного тока прибора в режиме стабилизации тока при изменении температуры окружающей среды на 10°С не выходит за пределы ± 50 мА.

• 4.4.13 Дополнительная погрешность индикации выходного напряжения и тока при изменении температуры окружающего воздуха на 10°С, а также от воздействия влажности не превышает основную погрешность.

• 4.4.14 Нестабильность выходного напряжения прибора в режиме стабилизации напряжения (дрейф) за 8 часов непрерывной работы и за любые 10 минут в течение этих 8 часов не выходит за пределы ± 50 мВ.

• 4.4.15 Нестабильность выходного тока прибора в режиме стабилизации тока (дрейф) за 8 часов непрерывной работы и за любые 10 минут в течение этих 8 часов не выходит за пределы ± 50 мА

• 4.4.16 Прибор обеспечивает установку ограничения максимального уровня выходного напряжения в пределах от 3 В до 60 В. Погрешность установки уровня ограничения максимального выходного напряжения не выходит за пределы ± 500 м В.

• 4.4.17 Прибор обеспечивает индикацию установленного уровня ограничения максимального выходного напряжения.

• 4.4.18 Прибор обеспечивает в режимах холостого хода и стабилизации напряжения установку уровня ограничения выходного тока в диапазоне от 0,2 А до 10 А. Погрешность установки уровня ограничения выходного тока не выходит за пределы ± 200 мА.

• 4.4.19 Прибор в режимах холостого хода и стабилизации напряжения обеспечивает индикацию установленного уровня ограничения выходного тока.

• 4.4.20 Прибор имеет защиту от перегрузок относительно установленных уровней выходных напряжения и тока, коротких замыканий на выходе в режиме стабилизации напряжения и обрывов нагрузки в режиме стабилизации тока. Защита обеспечивается путем автоматического перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот.

• 4.4.21 Прибор имеет защиту от превышения мощности на выходе прибора. Уровень срабатывания защиты находится в пределах от 310 Вт до 350 Вт. При срабатывании защиты выходные напряжение и/или ток не соответствуют установленным уровням.

  					ТНСК.418111.018РЭ	Лист
  						11
  Изм	Лист	№ документа	Подпись	Дата

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 4.4.22 Прибор имеет световую индикацию режима работы:

• - стабилизации напряжения;

• - стабилизации тока;

• - ограничения мощности.

• 4.4.23 Прибор имеет световую индикацию измеряемого встроенным цифровым индикатором параметра:

• - выходного напряжения;

• - выходного тока;

• - установленного уровня ограничения максимального напряжения;

• - установленного значения ограничения тока.

• 4.4.24 Прибор имеет изолированный выход.

• 4.4.25 Прибор допускает заземление любого полюса выходной цепи.

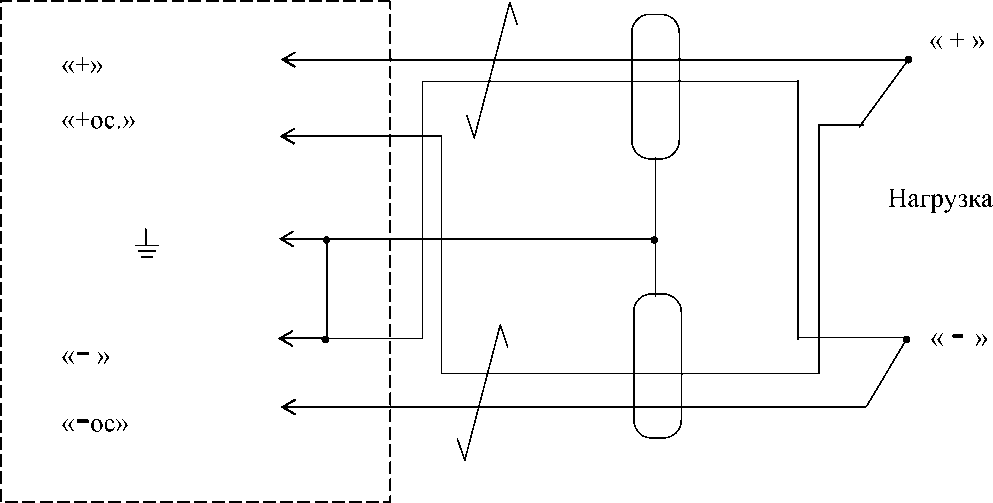

• 4.4.26 Прибор обеспечивает подключение нагрузки по четырехпроводной линии при условии падения напряжения на силовой линии не более 0.5 В и длине силовой линии и линии обратной связи не более 3 м.

• 4.4.27 Прибор допускает параллельное и последовательное соединение выходов двух однотипных приборов.

• 4.4.28 Прибор обеспечивает установку выходного напряжения аналоговым напряжением с коэффициентом преобразования (10 ± 0,1) В/В при длине сигнальной линии не более

• 1,5 м.

• 4.4.29 Прибор обеспечивает установку выходного тока аналоговым напряжением с коэффициентом преобразования (2 ± 0,02) А/В при длине сигнальной линии не более 1,5 м.

• 4.4.30 Электрическая изоляция питающих и выходных цепей прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение:

• - между сетевыми цепями и корпусом, между сетевыми цепями и выходными цепями прибора в нормальных условиях 1500 В и 900 В переменного тока (среднеквадратическое значение) в условиях повышенной влажности;

• - между выходными цепями и корпусом в нормальных условиях 700 В и 420 В постоянного тока в условиях повышенной влажности.

• 4.4.31 Электрическое сопротивление изоляции между сетевыми цепями и корпусом прибора, между сетевыми и выходными цепями прибора, между выходными цепями и корпусом не менее:

в нормальных климатических условиях - 20 МОм, при повышенной температуре окружающей среды - 5 МОм,

при повышенной влажности окружающей среды - 2 МОм.

• 4.4.32 Электрическое сопротивление между зажимом защитного заземления и корпу-

сом прибора не более 0.1 Ом.

• 4.4.33 Прибор обеспечивает свои технические характеристики в пределах норм, установленных ТУ, по истечении времени установления рабочего режима, равного 5 мин.

• 4.4.34 Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 24 ч при сохранении своих технических характеристик в пределах норм, установленных ТУ.

• 4.4.35 Прибор обеспечивает свои параметры при питании от сети переменного тока

напряжением (220+22) В с частотой (50 ±1) Гц и коэффициенте несинусоидальности кривой

напряжения не более 5 %.

• 4.4.36 Мощность, потребляемая прибором от сети питания, при номинальном напря-

  жении сети не

  превышает 500 ВА.

• 4.4.37 Средняя наработка на отказ прибора не менее 40 000 ч.

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 4.4.38 Гамма-процентный ресурс прибора не менее 10000 ч при у = 95 %.

• 4.4.39 Гамма-процентный срок службы прибора прибора не менее 15 лет при у= 95 %.

• 4.4.40 Гамма-процентный срок сохpаняемости прибора не менее 10 лет для отапливаемых хранилищ и 5 лет для не отапливаемых хранилищ при у = 95 %.

• 4.4.41 Среднее время восстановления работоспособного состояния прибора не более 60 мин.

• 4.4.42 Вероятность отсутствия скрытых отказов прибора за межповеpочный интервал 24 мес. при среднем коэффициенте использования 0,1 не менее 0,95.

• 4.4.43 Габаритные размеры в миллиметрах и масса прибора приведены в таблице 4.3

  Таблица 4.3 - Габаритные размеры и масса прибора

  Без упаковки		В укладочной таре		В транспортной таре
  мм	кг	мм	кг	мм	кг
  240x128,5x313	6,5	367x266x317	14,5	495x438x360	22.5

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.418111.018РЭ

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 4.5 Устройство и работа прибора

• 4.5.1 Принцип действия

Источник постоянного тока Б5-79 выполнен по схеме регулируемого ШИМ-преобразователя напряжения с бестрансформаторным входом и преобразованием на промежуточной частоте 40 кГц.

Напряжение сети выпрямляется и подается на преобразователь напряжения, охваченный обратными связями по току и напряжению с выхода прибора. Режим стабилизации напряжения или тока устанавливается в зависимости от соотношения сигналов усилителей обратной связи, поступающих на схему управления преобразователем, и положения органов управления прибором. Режим стабилизации, в котором находится прибор, индицируется свтодиодами. Регулирование выходного напряжения и тока осуществляется за счет изменения опорного напряжения усилителей обратной связи. Таким образом преобразователь выполняет функцию силового регулирующего элемента.

Защита прибора от перегрузок и коротких замыканий осуществляется путем перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Защита нагрузки от превышения максимально допустимого напряжения (защита от ошибки оператора) осуществляется путем установки величины ограничения напряжения дополнительным органом регулирования.

Встроенный цифровой индикатор осуществляет измерение выходного напряжения и тока, а также индикацию установленных значений ограничения напряжения и тока без изменения режима работы прибора. Измеряемый параметр индицируется светодиодами.

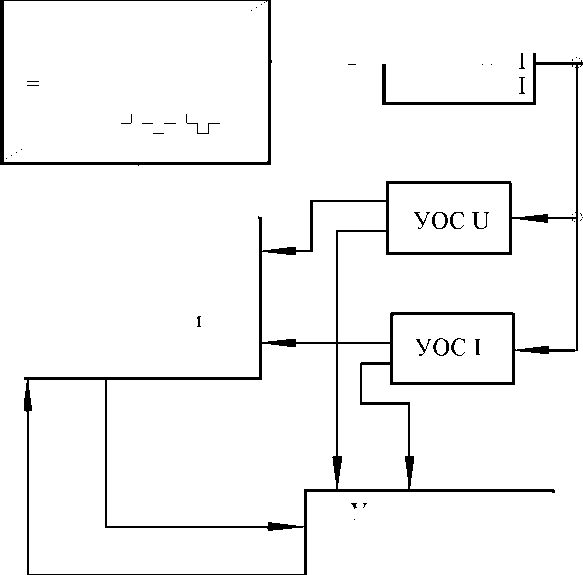

Структурная схема прибора приведена на рисунке 4.1 и включает в себя:

• - блок питания;

• - преобразователь;

• - схема управления преобразователем;

• - узел индикации и ручного управления выходом.

Блок питания имеет силовой выпрямитель со сглаживающим LC-фильтром, подключенный к напряжению сети через сетевой помехоподавляющий фильтр, и блок служебных источников для питания схем управления и индикации и питающихся, в свою очередь, от вспомогательного сетевого трансформатора

Преобразователь содержит, в основном силовые элементы. Преобразователь выполнен по мостовой схеме, в диагональ которой включен трансформатор, служащий для получения заданного уровня выходного напряжения, а также для гальванической развязки выхода прибора от сети.

-220 В

ВЧ - фильтр

тельные

Преобразователь

50 кГц

Выходной выпрямитель

AW Т

= 230 В

Схема

0-10 А

300 Вт

В целях обеспечения безопасности эксплуатации трансформатор также как и вспомогательный трансформатор, имеет между первичной и вторичной обмотками экран, выполненный из медной фольги и соединенный с зажимом защитного заземления. Выпрямитель, подключенный ко вторичной обмотке силового трансформатора, выполнен по двухполупериод-ной схеме и имеет двухзвенный LC-фильтр с использованием низкоимпедансных конденсаторов. С выхода фильтра напряжение подается на выходные клеммы прибора. Для обеспечения работы преобразователя при выходных токе и/или напряжении, близких к нулю, используется искусственная резистивная нагрузка с максимальной мощностью рассеяния 20 Вт.

Схема управления преобразователем содержит усилители обратной связи по напряжению и току; схемы формирования и регулирования опорных напряжений усилителей обратной связи, схему ограничения максимальной мощности прибора, схемы формирования аналоговых напряжений, пропорциональных выходным напряжению и току, а также установленному уровню ограничения выходного напряжения и установленному уровню максимального тока, передаваемые на цифровой индикатор прибора; схему ШИМ- формирователя для управления силовыми транзисторами преобразователя через трансформатор управления, испытательное напряжение между первичной и вторичными обмотками которого составляет 3 кВ. Органы ручного управления опорными напряжениями вынесены в узел индикации (на переднюю панель).

Узел индикации и ручного управления выходом содержит схему коммутации и идентификации аналоговых сигналов, цифро-аналоговый преобразователь этих сигналов, цифровой индикатор, управляемый цифро-аналоговым преобразователем, а также светодиодные индикаторы режимов работы прибора и измеряемых цифровым индикатором параметров.

• 4.5.2 Описание конструкции прибора

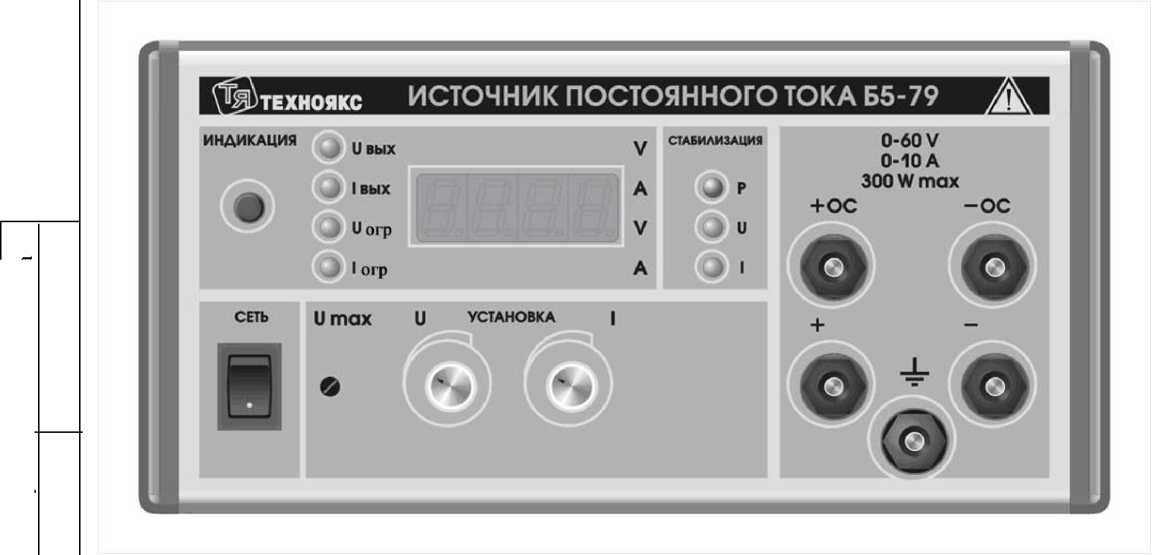

Источник питания постоянного тока Б5-79, внешний вид которого показан на рисунке 4.2, выполнен в малогабаритном корпусе, предназначенном для настольно-переносных приборов. Внешние элементы конструкции представлены верхней и нижней крышками, обшивками, декоративной панелью, профильными планками, а также пластмассовыми деталями: накладками, упорами, ножками и ручкой-подставкой. Охлаждение прибора осуществляется естественным путем через вентиляционные отверстия в крышках прибора.

Несущей основой прибора является блок комбинированный, представляющий собой переднюю и заднюю панели, соединенные между собой боковыми стенками.

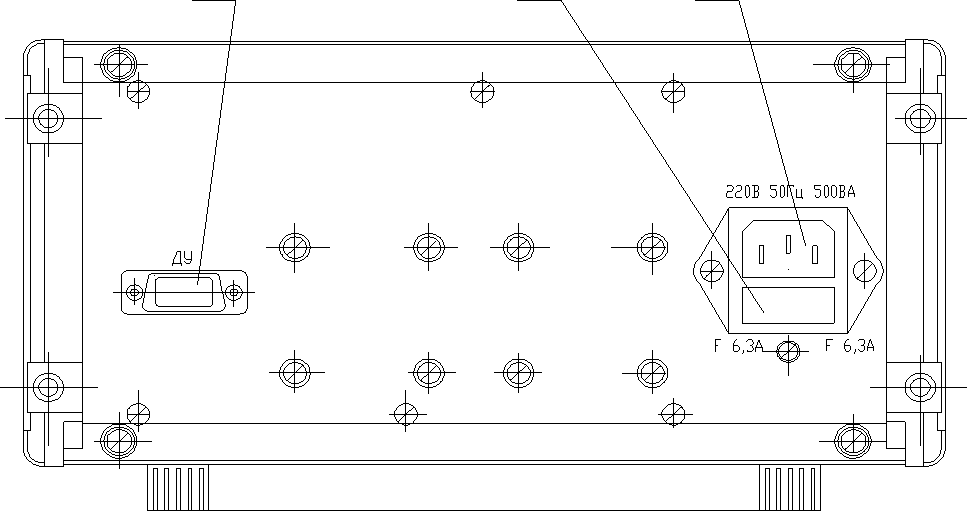

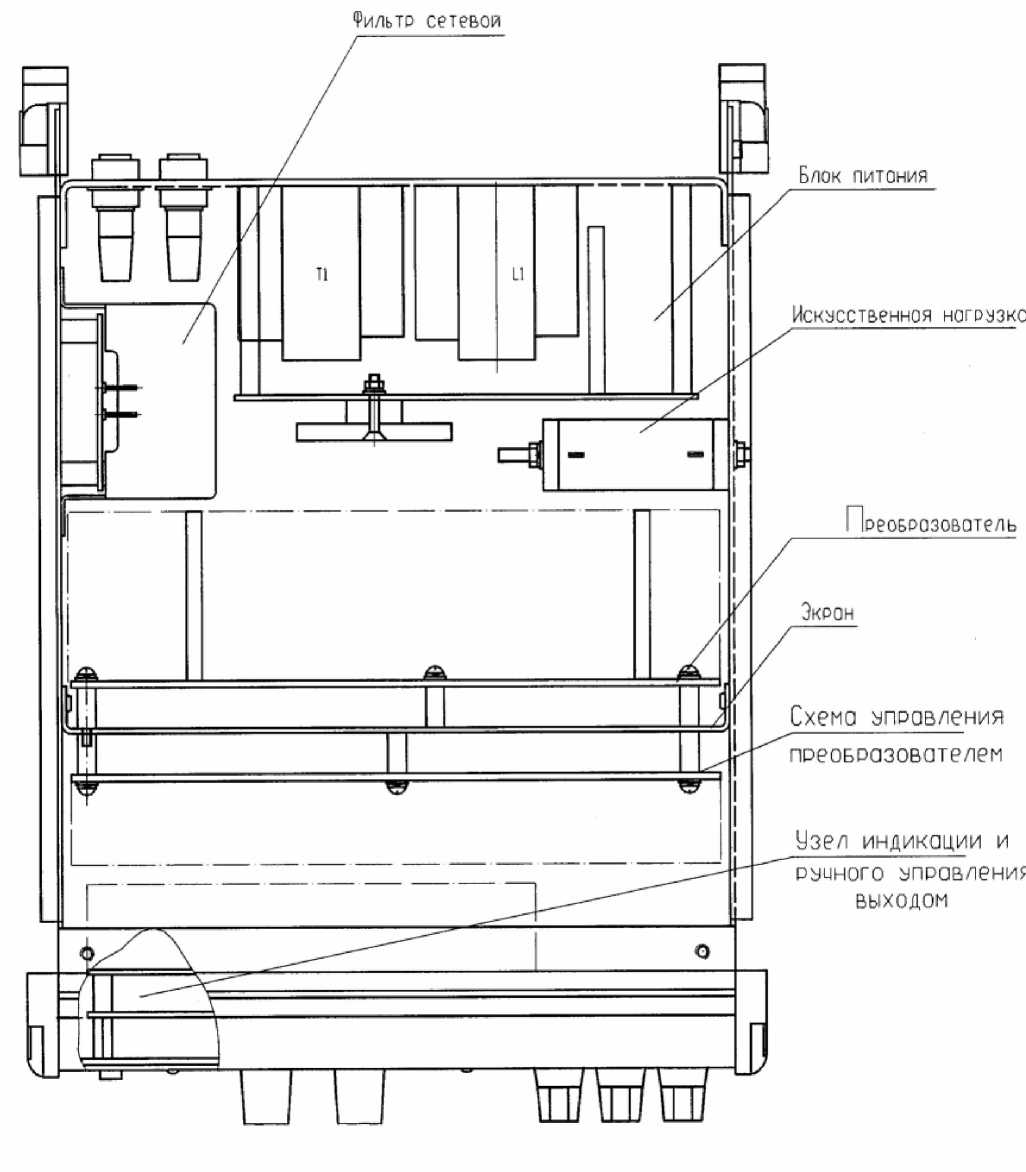

Схема внутренней компановки прибора приведена на рисунке 4.3. На задней панели прибора смонтированы: блок питания, сетевой разъем, сетевые вставки плавкие и разъем дистанционного управления. На экране со стороны задней панели расположен силовой преобразователь, со стороны передней панели - схема управления преобразователем. Узел индикации и органы ручного управления прибором размещены на передней панели прибора.

• 4.5.3 Описание схемы электрической принципиальной

Сетевое напряжение 220 В 50 Гц через разъем Х1, помехоподавляющий фильтр ТНСК.687281.051 и тумблер включения прибора поступает на силовой выпрямитель с LC-фильтром - VD1, С1, С2 узла печатного ТНСК. 687281.052 и подключенный к нему через разъем Х3 дроссель L1, а также через трансформатор Т1 на вспомогательный источник, выполненный на диодах VD2, VD4...VD9, конденсаторах С6...С8 и микросхемах D1 (+5 В), D2 (+12 В), D3 (-5 В), и служащий для питания цифрового индикатора и схемы управления преобразователем.

Напряжение силового выпрямителя подается на преобразователь ТНСК.435111.051. Силовая часть преобразователя выполнена по мостовой схеме на транзисторах VT1...VT4, управление которыми осуществляется через трансформатор Т1. В диагональ транзисторного моста включен трансформатор ТЗ, питающий двухполупериодный выпрямитель c двухзвенным LC-фильтром L1, C8..C10, L2, C14...C17. Для сглаживания ВЧ-пульсаций служит дроссель L3 и установленные на плате передней панели (ТНСК.687281.054) конденсаторы С7...С11. Трансформатор тока Т2 включен последовательно с первичной обмоткой ТЗ является датчиком тока для схемы защиты моста преобразователя от коротких замыканий, расположенной на плате управления ТНСК.468361.051 отключающий ШИМ-контроллер транзистором VT3 при превышении сигналом тока допустимого уровня.

Схема управления преобразователем содержит три независимых канала управления: стабилизации напряжения организован на микросхемах D2, D4, D8, D9, стабилизации тока -микросхемы D5, D7, D10 и ограничения мощности - микросхема D3. Опорное напряжение для этих каналов задается диодом VD17 и регулируется расположенными на плате передней панели (ТНСК.687281.054) потенциометрами R8, R9, R10, являющимися органами ручного управления. Микросхемы D9, D10 являются усилителями тока для опорных напряжений каналов стабилизации напряжения и тока. Больший по величине сигнал указанных каналов через согласующий транзистор VT7 управляет ШИМ-контроллером D1, где аналоговый сигнал преобразуется в широтно-модулированную последовательность импульсов амплитудой 12 В и частотой 40 кГц.

ПАНЕЛЬ ЗАДНЯЯ

ПАНЕЛЬ! 1ЕВЕДНЯ.

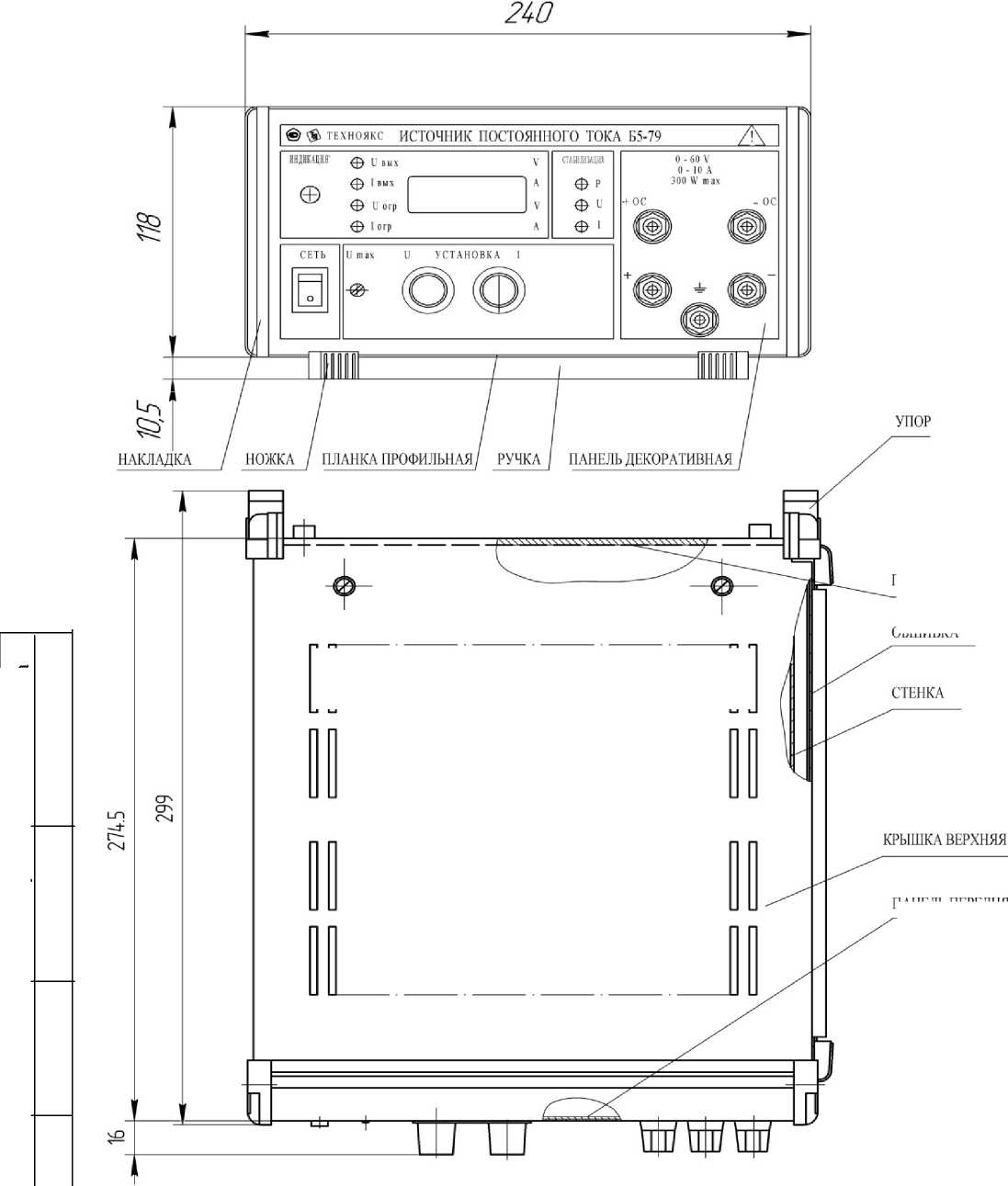

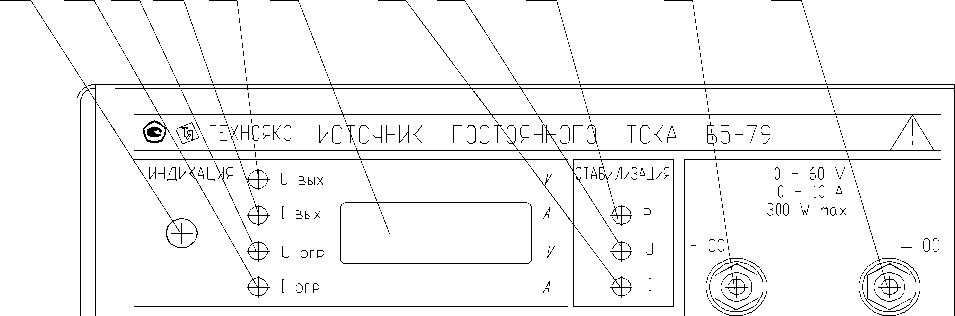

Рисунок 4.2 Внешний вид прибора и детали корпуса

Фильтр сетевой

Поеоьрозователь

Экрон

Схема управления

Блок питония

/

Узел индикации и

Искусственная нагрузке

ппеоьрозователем

ручного управлени? выходом

Рисунок 4.3 Внутренняя компоновка прибора

Частота и гарантируемая пауза между импульсами ШИМ-контроллера задается С10, R7. С 11 и 14 выводов D1 импульсы поступают на транзисторный мост VT1, VT2, VT4, VT5, на выход которого включен управляющий трансформатор Т1, расположенный на плате ТНСК.435111.051.

Аналоговые сигналы на цифровой индикатор снимаются с переменных резисторов R69 (измерение выходного тока), R79 (индикация максимально допустимого напряжения), R81 (индикация установленного тока) и R84 (измерение выходного напряжения.

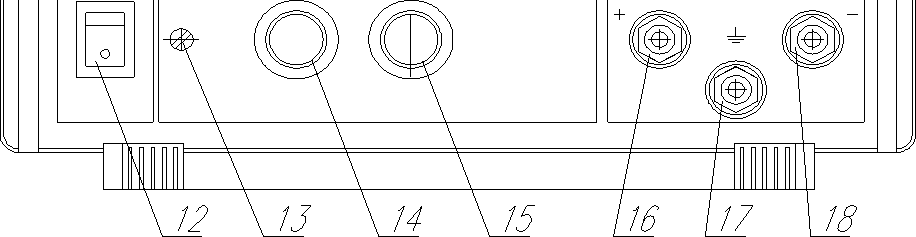

Узел индикации и ручного управления выходом расположен на платах ТНСК.687281.054 - плата вольтметра и ТНСК.687281.053 - плата передней панели. Выбор измеряемого параметра осуществляется схемой, состоящей из RS-триггера (микросхемы D1.1 и D1.2), счетчика (микросхемы D3.1 и D3.2) и сдвоенного аналогового коммутатора 1x4 (микросхема D4). Одна половина коммутатора подключает измеряемый параметр к измерителю (микросхема D5), вторая половина коммутатора управляет индикацией вида измеряемого параметра.

RS-триггер устраняет дребезг контактов кнопки выбора измеряемого параметра, а счетчик обеспечивает последовательный перебор измеряемых параметров. Микросхемы D2.1...D2.4 служат для усиления выходного тока коммутатора до величины, достаточной для работы светодиодов VD1...VD4, индицирующих измеряемый параметр. Микросхемы D1.3, D1.4, D2.5, D2.6 управляют переключением положения запятой при измерении тока и напряжения. Измеритель D5 выполнен на стандартном АЦП интегрирующего типа со встроенным дешифратором и усилителем индикации. Для повышения температурной стабильности измерений используется внешний источник опорного напряжения. Нулевое значение и масштаб АЦП можно подстроить с помощью резисторов R15 и R8 соответственно. С помощью переменных резисторов R8.R10 (ТНСК.687281.053) устанавливают выходное напряжение, выходной ток и максимально возможное выходное напряжение. Светодиоды VD5 .VD7, индицируют, в каком режиме работает прибор - стабилизации напряжения, стабилизации тока или ограничение мощности.

5 Подготовка прибора к работе.

• 5.1 Эксплуатационные ограничения.

• 5.1.1 Расположение прибора на рабочем месте должно обеспечивать свободный доступ к выключателю сетевого питания.

• 5.1.2 Подключать кабели и соединительные провода к разъемам и клеммам, расположенным на передней и задней панелях прибора, следует только в обесточенном состоянии.

ВНИМАНИЕ ! Клеммы подключения нагрузки к прибору имеют доступные контакты, которые могут находится под опасным напряжением.

• 5.2 Распаковывание и повторное упаковывание.

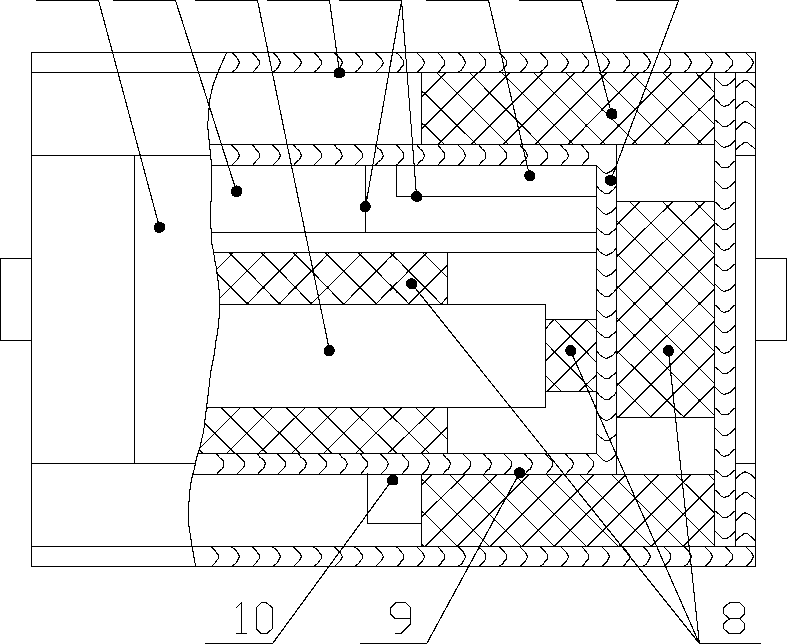

• 5.2.1 Схема упаковки приведена на рисунке 5.1. Основные, дополнительные и информационные надписи нанесены на транспортном ящике.

• 5.2.2 Распаковывание блока необходимо проводить следующим образом: распломбировать транспортную упаковку;

вскрыть транспортный ящик;

вынуть упаковочный лист;

извлечь укладочный ящик в полиэтиленовом чехле из транспортного ящика;

снять полиэтиленовый чехол с укладочного ящика; распломбировать укладочный ящик;

вскрыть укладочный ящик и извлечь прибор;

вскрыть перегородку крышки укладочного ящика и извлечь запасное имущество и эксплуатационную документацию.

• 5.2.3 Произвести внешний осмотр. При внешнем осмотре прибора необходимо проверить:

сохранность пломб;

комплектность в соответствии с таблицей 4.2; отсутствие видимых механических повреждений;

наличие и прочность крепления органов управления и коммутации, наличие вставок плавких и т.п.;

чистоту разъемов;

состояние шнура питания и устройств подключения.

• 5.2.4  Для упаковывания при транспортировании используются: укладочный ящик, амортизаторы и транспортный ящик.

  					ТНСК.418111.018РЭ	Лист
  						21
  Изм	Лист	№ документа	Подпись	Дата

• 5.2.5 Упаковывание перед транспортированием необходимо проводить следующим образом:

• - поместить прибор в укладочный ящик;

• - упаковать эксплуатационную документацию, запасное имущество в полиэтиленовые пакеты или в оберточную бумагу и уложить в крышку укладочного ящика;

• - закрепить на укладочном ящике селикагель технический;

• - опломбировать укладочный ящик;

• - поместить его в полиэтиленовый чехол, последний шов чехла заклеить липкой лентой;

• - поместить укладочный ящик в чехле в транспортный ящик, стенки которого выложены водонепроницаемой бумагой;

• - заполнить свободное пространство между стенками транспортного ящика и укладочного ящика амортизаторами;

• - поместить упаковочный лист под водонепроницаемую бумагу;

• - закрыть верхнюю крышку;

• - обить транспортный ящик стальной лентой;

• - опломбировать транспортную упаковку.

• 5.2.6 Основные, дополнительные и информационные надписи выполнить на транспортном ящике.

5.3 Порядок установки.

• 5.3.1 Перед началом работы следует внимательно изучить настоящее РЭ, назначение разъемов и органов управления.

• 5.3.2 Произвести внешний осмотр прибора, при этом проверить: сохранность пломб;

отсутствие видимых механических повреждений;

чистоту внешних поверхностей прибора, разъемов и клемм; комплектность.

Если транспортирование или хранение прибора проводилось в условиях, отличающихся от рабочих, то перед подключением его необходимо выдержать в рабочих условиях не менее 4 часов.

5.3.4 Разместите прибор на рабочем месте согласно указаниям настоящего РЭ, обеспечив удобство работы и условия естественной вентиляции. Вентиляционные отверстия на корпусе не должны закрываться посторонними предметами.

5.3.5 Перед началом работы занесите в формуляр дату ввода прибора в эксплуатацию.

Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

СЕТЬ U пах U УСТАНОВКА I

Рисунок 5.2 - Расположение органов управления, индикации и подключения на передней и задней панелях.

• 5.4.2.2 Органы установки выходных напряжения и тока (ручки U и I) являются двухоборотными. Для точной установки выходного напряжения или тока вращением ручек U или I соответственно устанавливается грубо ближайшее большее или меньшее значение. Затем плавным обратным вращением указанных органов управления устанавливается желаемое значение выходных величин.

Потенциометр «Umax» (однооборотный) устанавливает величину ограничения максимального напряжения прибора, т.е. значение напряжения меньшее 60 В, выше которого невозможно установить напряжение на выходных клеммах ручкой U.

• 5.4.2.3 Встроенный цифровой индикатор

Встроенный цифровой индикатор имеет следующие режимы работы:

• -   измерение выходного напряжения, при этом светится индикатор (светодиод) «и_вых» в зоне ИНДИКАЦИЯ (рисунок 5.2);

• -   измерение выходного тока, при этом светится индикатор (светодиод) «1_вых» в зоне ИНДИКАЦИЯ;

• -   индикация установленной величины ограничения напряжения, устанавливаемой потенциометром Umax, при этом светится индикатор (светодиод) «Цогр» в зоне ИНДИКАЦИЯ;

• -   индикация установленной величины ограничения тока, устанавливаемой ручкой I, при этом светится индикатор (светодиод) «1_огр» в зоне ИНДИКАЦИЯ;

Выбор режима цифрового индикатора производится последовательным нажатием кнопки 1 ИНДИКАЦИЯ.

• 5.4.2.4 Подключение нагрузки к прибору

Подключение нагрузки к прибору возможно по четырехпроводной или двухпроводной линии. В первом случае технические характеристики прибора гарантируются на входных зажимах нагрузки, во втором - на выходных клеммах прибора.

Подключение нагрузки по четырехпроводной линии производится кабелем, предпочтительная схема которого схема которого изображена на рисунке 5.3.

Кабель подключения нагрузки должен быть выполнен следующим образом:

• - провода «плюс» и «минус» силовой линии должны быть выполнены проводом длиной не более 3 м, сечением из расчета не менее 10 А/мм², обеспечивающим падение напряжение на линии не более 0,5 В , перевиты между собой и, желательно, помещены в экранирующую оплетку;

• - провода +О.С. и -О.С. линии обратной связи должны быть выполнены проводом сечения не менее 0,35 мм², перевиты между собой и, желательно, помещены в экранирующую оплетку;

  					ТНСК.418111.018РЭ	Лист
  						28
  Изм	Лист	№ документа	Подпись	Дата

- экранирующие оплетки силовой линии и линии обратной связи должны быть соединены с корпусной клеммой прибора.

В месте подсоединения кабеля к нагрузке должен быть подключен конденсатор емкостью не менее 100 мкФ с рабочим напряжением не менее 100 В.

Выходные клеммы

Рисунок 5.3 Схема подключения нагрузки по четырехпроводной линии

При подключении нагрузки по двухпроводной линии выходные клеммы прибора «+» и +ОС, а также «-» и -ОС должны быть замкнуты между собой штатными перемычками. Нагрузка подключается предпочтительно к клеммам «+» и «-», однако при подключении одновременно нескольких нагрузок допускается использование для этих целей клемм +ОС и -ОС.

5.4.2.5. Дистанционное управление осуществляется путем подачи постоянного напряжения на контакты разъема ДУ.

При управлении выходным напряжением управляющее напряжение подается на контакты 1 (положительная полярность) и 2 (отрицательная полярность) разъема ДУ, при этом ручка U устанавливается в крайнее левое положение, а ручки I и Umax в крайнее правое положение.

При управлении выходным током управляющее напряжение подается на контакты 3 (положительная полярность) и 2 (отрицательная полярность) разъема ДУ. При этом ручка I устанавливается в крайнее левое положение, а ручки U и Umax в крайнее правое положение.

П р и м е ч а н и е: следует учитывать, что контакт 2 разъема ДУ гальванически связан с выходной клеммой отрицательной полярности.

• 6 Средства измерений, инструмент и принадлежности

  • 6.1 Средства измерений, инструмент и принадлежности, которые необходимы для выполнения всех работ с прибором при эксплуатации (поверке прибора; регулировке, ремонте, техническом обслуживании прибора) приведены в таблице 6.1.

    Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

    Таблица 6.1 Средства измерений, инструмент и принадлежности

    Наименование	Назначение	Основные технические характеристики
    Вольтметр В7-54	Проверка характеристик	6= 0,03 %
    Катушка электрического сопротивления измерительная Р321 0,1 Ом, Р310 0,001 Ом	Проверка характеристик	± 0,1 %, ± 0,2 %
    Мегаомметр Ф4102/1	Проверка характеристик	U = 500 В, 500 МОм
    Микровольтметр В3-57	Проверка характеристик	6= ± 5 %
    Осциллограф С1-125	Проверка характеристик, текущий ремонт	6= ± 5 %
    Реостат - 2 шт.	Проверка характеристик	19 Ом, 5 А
    Отвертка	Сборка, разборка прибора

    Изм	Лист	№ документа	Подпись	Дата

    ТНСК.418111.018РЭ

• 7 Порядок работы

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  • 7.1 Меры безопасности при работе с прибором

    • 7.1.1 Во избежание возникновения опасности поражения электрическим током и повреждения составных частей прибора недопустимо:

• - отключать или подключать кабели к разъемам, расположенным на передней и задней панелях во включенном состоянии прибора;

• - производить смену вставок плавких и вскрытие прибора при подключенном к сети шнуре питания.

• 7.2 Порядок проведения измерений.

  • 7.2.1 Проверьте установку органов управления в исходное состояние и наличие перемычек, замыкающих друг с другом клеммы «+» и +ОС, «-» и -ОС.

  • 7.2.2 Включите прибор в сеть, прогрейте в течении 5 мин и проверьте Работоспособность прибора по следующим признакам.

При включении прибора должен засветиться цифровой индикатор, установите его в режим измерения выходного напряжения (пункт 5.4.2.3). Установите ручку I в крайнее правое положение и плавно вращая ручку U вправо, убедитесь что выходное напряжение регулируется от нуля до 60 В, а в зоне СТАБИЛИЗАЦИЯ светится индикатор U.

Органы управления возвратите в исходное положение. Замкните между собой клеммы «+» и «-», цифровой индикатор переведите в режим измерения выходного тока. Ручку U слегка поверните вправо (на угол ~45°). Плавно вращая ручку I вправо, по цифровому индикатору убедиться, что ток регулируется от нуля до 10 А, а в зоне СТАБИЛИЗАЦИЯ светится индикатор I.

Ручку U возвратите в исходное положение, клеммы «+» и «-» разомкните. Цифровой индикатор переведите в режим индикации максимального напряжения и_огр. Потенциометром Umax установите желаемый уровень ограничения напряжения. Цифровой индикатор переведите в режим измерения выходного напряжения. Плавно вращая ручку U вправо, убедитесь, что выходное напряжение регулируется от нуля до установленного уровня ограничения максимального напряжения и не превышает его.

• 7.2.3 Прибор обеспечивает работу в следующих режимах:

режим стабилизации напряжения;

режим стабилизации тока.

Прибор также имеет режим ограничения мощности, обеспечивающий защиту прибора от перегрузки.

• 7.2.3.1 Прибор работает в режиме стабилизации напряжения, если R_H > U_ycT / 1_уст

где R_н - сопротивление нагрузки;

Ц_уст - установленное значение напряжения;

1_уст - установленное значение тока

Для работы прибора в режиме стабилизации напряжения установите органы управления в исходное положение.

Переведите цифровой индикатор в режим установки тока и ручкой I установите желаемое значение ограничения тока. Если в этом необходимости нет, то ручку I установите в крайнее правое положение.

При необходимости защиты нагрузки от случайного превышения напряжения по ошибке оператора переведите цифровой индикатор в режим индикации «и_огр» и потенциометром «Umax» установите желаемое значение ограничения напряжения. Цифровой индикатор переведите в режим индикации «Ц_вых».

Ручкой U установите рабочее выходное напряжение.

• 7.2.3.2 Прибор работает в режиме стабилизации тока нагрузки, если

R|| < Цуст / 1уст

Для работы прибора в режиме стабилизации тока установите органы управления в исходное положение. Переведите цифровой индикатор в режим индикации «и_огр» и потенциометром «Umax» установите желаемое значение ограничения напряжения. Ручку U установите в крайнее правое положение. Переведите цифровой индикатор в режим измерения выходного тока «1_вых» и ручкой I установите требуемое значение выходного тока.

• 7.2.3.3 Прибор переходит в режим ограничения мощности, если в режиме стабилизации напряжения Ц_уст • 1_н > (310 - 350) Вт

где Ц_уст - установленное значение выходного напряжения;

1_н - ток нагрузки, рассчитываемый как Ц_уст/К._н, где R_н - сопротивление, подключенное к выходу прибора или если в режиме стабилизации тока

1уст • Цн > (310 - 350) Вт

где 1уст - установленное значение тока;

Цн - напряжение, рассчитанное как I _уст •!<,, , где R_н - сопротивление, подключенное к выходу прибора

Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 8 Поверка прибора

  • 8.1 Общие положения

    • 8.1.1 Настоящий раздел устанавливает методы и средства поверки источника постоянного тока Б5-79.

    • 8.1.2 Порядок организации и проведения поверки должны соответствовать установленному в ПР 50.2.006.

    • 8.1.3 Межповерочный интервал - 2 года.

    • 8.1.4 Рекомендуемая норма времени на проведение поверки 60 мин.

    • 8.1.5 Методики, установленные в настоящем разделе, могут быть применены для проведения калибровки прибора при его использовании в сферах деятельности, не соответствующих сфере государственного регулирования обеспечения единства измерений.

Порядок проведения калибровки должен соответствовать установленному в

ПР 50.2.016

• 8.2 Операции поверки.

  • 8.2.1 При проведении поверки прибора должны быть выполнены операции, перечисленные в таблице 8.1

Таблица 8.1 - Операции поверки*

П р и м е ч а н и е - Объемы первичной и периодической поверки совпадают

• 8.2.2 Поверку прекращают при получении отрицательного результата любой отдельной операции.

  					ТНСК.418111.018РЭ	Лист
  						34
  Изм	Лист	№ документа	Подпись	Дата

8.3 Средства поверки

• 8.3.1 Для проведения поверки должно быть организовано рабочее место, оснащенное средствами поверки в соответствии с таблицей 8.2.

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  Таблица 8.2 - Средства поверки

  Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки
  8.8.2.1	Мегаомметр Ф4102/1 до 500 МОм, 500 В, погрешность ± 3 %
  8.8.3.1 - 8.8.3.3	Вольтметр В7-54 1000 В, погрешность ± 0,05%
  8.8.3.2, 8.8.3.3	Катушка электрического сопротивления измерительная Р321 0,1 Ом, Р310 0,01 Ом погрешность ± 0,1 %, ± 0,2 %
  8.8.3.4, 8.8.3.5	Микровольтметр В3-57, 100 мВ, погрешность ± 5 %
  8.8.3.4	Осциллограф С1-125, 1000 мВ, погрешность 5 %
  8.8.3.4 - 8.8.3.6	Реостат - 2 шт. РСП-4 вар 16 19 Ом, 5 А

  П р и м е ч а н и е- при проведении поверки могут использоваться другие СИ, обеспечивающие определение ( контроль) метрологических характеристик источника постоянного тока с требуемой точностью.

• 8.3.2 Все СИ, используемые при поверке, должны быть исправны и поверены в установленном порядке. Вспомогательные устройства должны быть проверены в соответствии с их эксплутационной документацией в порядке, установленном на предприятии, метрологическая служба которого осуществляет поверку.

• 8.3.3 На рабочем месте поверителя должен быть комплект документации, включающий:

-настоящее руководство по эксплуатации

- ТО или РЭ на средства поверки

8.4 Требования к квалификации поверителей.

• 8.4.1 Поверитель, непосредственно осуществляющий поверку, должен быть аттестован на право проведения поверки средств измерений в соответствии с ПР 50.2.012 и иметь допуск к работе с напряжением до 1000 В.

• 8.5 Требования безопасности при поверке.

• 8.5.1 При проведении поверки должны выполняться указания по безопасности, изложенные в разделе 3 и п. 5.4.1 настоящего руководства по эксплуатации.

• 8.5.2 Любой разрыв защитного проводника внутри или вне прибора или отсоединение зажима защитного заземления может сделать прибор опасным. Любое отсоединение заземления запрещено.

При использовании прибора совместно с другими приборами необходимо заземлить все приборы.

Подключение нагрузки должно выполняться в соответствии с разделом 5.4.2.4 "Подключение нагрузки к прибору". Все подключения средств измерения и вспомогательных устройств должны производиться при отключенном выходе прибора.

8.8 Проведение поверки

• 8.8.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям:

-комплектность прибора должна соответствовать таблице 4.2;

-пломбы должны быть неповрежденными;

-внешние разъемы подсоединения не должны иметь загрязнений и повреждений.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 8.8.2 Опробование

• 8.8.2.1 Определение электрического сопротивления изоляции между питающими, выходными цепями и корпусом прибора проводят с помощью мегаомметра с выходным напряжением 500 В. Мегаомметр включают между корпусом прибора и замкнутыми цепями питания; между корпусом прибора и замкнутыми выходными цепями, а также между замкнутыми входными и замкнутыми выходными цепями прибора.

Результаты проверки считают удовлетворительными, если сопротивление изоляции не менее 20 МОм.

• 8.8.2.2 Проверку функционирования прибора проводят путем его проверки в соответствии с разделом "Порядок работы" п.7.2.2 настоящего РЭ. При отрицательном результате проверки прибор необходимо отправить в ремонт.

• 8.8.3 Определение метрологических характеристик.

• 8.8.3.1 Определение диапазона установки уровня выходного напряжения проводят с помощью вольтметра В7-54.

Подключают вольтметр В7-54 к выходу прибора.

Включают прибор в сеть и прогревают его в течение 5 мин. В зоне «Стабилизация» на передней панели прибора должен засветиться индикатор (светодиод) U.

Устанавливают ручку установки величины выходного тока - I в крайнее правое, а ручку установки величины выходного напряжения - U - в крайне левое положение и измеряют величину выходного напряжения вольтметром. Ручку U устанавливают в крайне правое положение и вновь проводят измерение.

Результаты поверки считают удовлетворительными, если в процессе всех измерений наблюдается индикация U в зоне «Стабилизация» и полученное напряжение не менее 60 В

при крайнем правом положении ручки установки величины выходного напряжения - U , а при крайне левом положении - в пределах 0 - 300 мВ.

• 8.8.3.2 Определение погрешности измерения выходного напряжения встроенным индикатором проводят с помощью вольтметра В7-54 .

Включают прибор в сеть в режиме холостого хода.

Встроенный цифровой индикатор устанавливают на измерение выходного напряжения, должен светится индикатор (светодиод) «и_вы_х» в зоне «Индикация» Ручкой U устанавливают на выходе прибора напряжение 3 В по вольтметру В7-54. Считывают показания встроенного цифрового индикатора. Ручкой U устанавливают на выходе прибора напряжение 60 В по вольтметру В7-54 и повторяют измерения.

Основную погрешность индикации выходного напряжения определяют как разность показаний вольтметра В7-54 и встроенного цифрового индикатора

Результаты поверки считают удовлетворительными, если при измерении выходного напряжения встроенным индикатором наблюдается индикация «Цвых» в зоне «Индикация», а погрешности измерения входных напряжений не выходят за пределы ± 300 мВ

• 8.8.3.3 Определение диапазона установки и погрешности измерения выходного

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  тока проводят с помощью вольтметра В7-54 и катушки электрического сопротивления измерительной Р321 0.1 Ом при выходном токе 0,2А (ручка I в крайнем левом положении) и катушки электрического сопротивления измерительной Р310 0,001 Ом при выходном токе 10 А (ручка I в крайнем правом положении) (далее катушка измерительная) следующим образом.

  К выходу поверяемого прибора подключают катушку измерительную в соответствии со схемой, приведенной на рисунке 8.1 и указаниями раздела «Подключение нагрузки к прибору».

  Выходные клеммы

  Р321 или Р310



  Г

  ТНСК.418111.018РЭ

  Рисунок 8.1 Схема определения диапазона установки тока и погрешности измерения тока Лист

  Изм

  № документа

  Подпись

  Дата

Органы управления прибора - ручки U и I и потенциометр «Umax» устанавливают в крайнее правое положение. Включают прибор в сеть и прогревают его в течении 5 мин. В зоне «Стабилизация» должен загореться индикатор (светодиод) I.

Встроенный цифровой индикатор устанавливают на измерение выходного тока - должен светится индикатор (светодиод) «1вых» в зоне «Индикация». Вольтметром В7-54 измеряют величину напряжения на катушке измерительной. Величину выходного тока определяют как отношение измеренного напряжения к сопротивлению измерительной катушки. Ручку I устанавливают в крайне левое положение и вновь проводят измерение.

Ручкой I устанавливают последовательно на выходе прибора ток 0,2 А и 10 А, измеряя напряжение вольтметром В7-54 на катушке измерительной. Считывают показания встроенного индикатора прибора. Основную погрешность индикации выходного тока определяют как разность значений тока, измеренного с помощью вольтметра В7-54, и показаний встроенного индикатора.

Результаты поверки считают удовлетворительными, если в процессе всех измерений светится индикатор I в зоне «Стабилизация», при измерении выходного тока встроенным индикатором светится индикатор «1_вых» в зоне «Индикация», выходной ток при крайне правом положении ручки I не менее 10 А, при крайне левом положении ручки I находится в пределах (0 - 50) мА, основная погрешность индикации выходного тока не превышает ± 100 мА

• 8.8.3.4 Определение пульсаций выходного напряжения в режиме стабилизации напряжения проводят с помощью милливольтметра В3-57 при измерении среднеквадратичного значения пульсаций и осциллографом С1-125 при измерении амплитудного значения пульсаций на выходных клеммах прибора. Амплитудное значение пульсаций определяют как 0,5 величины пульсации, измеренной от пика до пика.

К выходным клеммам прибора в соответствии с указаниями раздела «Подключение нагрузки к прибору» подключают по двухпроводной линии два реостата 19 Ом 5 А, соединенных параллельно. Ручку U устанавливают в крайнее левое положение, ручку I и потенциометр «Umax» - в крайнее правое. Реостаты устанавливают в положение, соответствующее максимальному сопротивлению.

Включают прибор и ручкой U по встроенному цифровому индикатору устанавливают напряжение 30 В. Изменяя сопротивление реостатов, устанавливают выходной ток 9 А и проводят измерение пульсаций выходного напряжения.

Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 8.8.3.5 Определение пульсаций выходного тока в режиме стабилизации тока проводят с помощью милливольтметра В3-57. Измеряют напряжение на измерительной катушке, подключенной к выходу прибора последовательно с двумя реостатами 19 Ом 5 А, соединенными параллельно.

Органы управления прибора - ручку U и потенциометр «Umax» устанавливают в крайнее правое положение. Реостаты устанавливают в положение, соответствующее минимальному сопротивлению.

Включают прибор и ручкой I устанавливают выходной ток 10 А. Изменяя сопротивления реостатов, устанавливают напряжение на выходе прибора напряжение 27 В. Проводят измерение пульсаций выходного тока.

Результаты поверки считают удовлетворительными, если пульсации выходного тока не превышают 5 мА.

• 8.8.3.6 Проверку защиты от превышения мощности на выходе прибора проводят следующим образом.

К выходным клеммам прибора в соответствии с указаниями раздела «Подключение нагрузки к прибору» подключают по двухпроводной линии два реостата 19 Ом 5 А, соединенных параллельно. Ручку U устанавливают в крайнее левое положение, ручку I и потенциометр «Umax» - в крайнее правое. Реостаты устанавливают в положение, соответствующее максимальному сопротивлению.

Включают прибор и ручкой U по встроенному цифровому индикатору устанавливают напряжение 30 В. Изменяя сопротивление реостатов, устанавливают выходной ток 9 А.

Затем плавно, вращая ручку U вправо, увеличивают выходное напряжения до срабатывания защиты от превышения мощности, должен засветиться индикатор (светодиод) Р в зоне «Стабилизация» - режим ограничения мощности. Встроенным индикатором измеряют выходные напряжения и ток.

Результаты поверки считают удовлетворительными, если в процессе испытаний при увеличении напряжения прибор переходит в режим ограничения мощности, светится индикатор (светодиод) Р, а произведение измеренных значений тока и напряжения находится в пределах (310-350) Вт.

Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 9 Техническое обслуживание.

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  • 9.1 При проведении работ по техническому обслуживанию источника постоянного тока необходимо соблюдать меры безопасности, приведенные в разделе 3 настоящего Руководства по эксплуатации

  • 9.2 Виды работ выполняемых в процессе технического обслуживания прибора, а также их периодичность и объем определяются настоящим руководством.

  • 9.3 При использовании прибора по назначению основным видом контроля технического состояния является: контрольный осмотр (КО) составных частей прибора в процессе эксплуатации.

  • 9.4 Контрольный осмотр проводится лицом, эксплуатирующим прибор, ежедневно при использовании и ежемесячно, если прибор не используется по назначению и находится на хранении. Контрольный осмотр включает внешний осмотр для проверки отсутствия механических повреждений, передней и задней панелей, целостности пломб, надежности крепления органов подключения, целостности изоляционных и лакокрасочных покрытий, состояния контактных поверхностей входных и выходных соединителей.

  • 9.5 Техническое обслуживание включает в себя следующие виды работ :

-ежедневное техническое обслуживание (ЕТО);

-техническое обслуживание № 1 (ТО-1);

-техническое обслуживание № 2 (ТО-2);

-техническое обслуживание № 1 при хранении (ТО-1х);

-техническое обслуживание № 2 при хранении с переконсервацией (ТО-2хПК).

• 9.6 Ежедневное техническое обслуживание проводится при подготовке прибора к использованию по назначению, совмещается с КО и включает:

а) устранение выявленных при КО недостатков;

б) удаление пыли и влаги с внешних поверхностей.

Ежедневное техническое обслуживание проводится лицом, эксплуатирующим прибор, без вскрытия его составных частей. Если прибор не используется по назначению, то ТО проводится не реже одного раза в месяц в объеме ЕТО.

• 9.7 Техническое обслуживание № 1 проводится только при постановке прибора на кратковременное хранение.

Техническое обслуживание № 1 выполняется в объеме ЕТО и дополнительно включа-

а) восстановление, при необходимости, лакокрасочных покрытий;

б) проверку состояния и комплектности ЗИП;

в) проверку правильности ведения эксплуатационной документации;

г) устранение выявленных недостатков.

Техническое обслуживание № 1 проводится лицом, эксплуатирующим прибор, без вскрытия его составных частей.

Техническое обслуживание № 2 проводится с периодичностью поверки прибора и совмещается с ней, а также при постановке на длительное (более двух лет) хранение и включает:

а) операции ТО-1;

б) периодическую поверку;

в) консервацию прибора (выполняется при постановке прибора на длительное хранение).

Техническое обслуживание № 2 проводится лицом, эксплуатирующим прибор, за исключением пункта «б», который выполняется силами и средствами метрологических служб.

• 9.8   Результаты проведения ТО-1, ТО-2 заносятся в формуляр прибора с указанием даты проведения и подписываются лицом, проводившим техническое обслуживание.

• 9.9 Прибор, находящийся на кратковременном и длительном хранении, подвергается периодическому техническому обслуживанию.

Техническое обслуживание находящегося на кратковременном хранении прибора проводится в объеме ЕТО один раз в 6 месяцев.

При длительном хранении прибора проводится ТО-1х и ТО-2х ПК.

Техническое обслуживание № 1 при хранении проводится один раз в год лицом, ответственным за хранение прибора, и включает:

а) проверку комплектности прибора;

б) внешний осмотр состояния упаковки;

в) проверку состояния учета и условий хранения;

г) проверку правильности ведения эксплуатационной документации.

Техническое обслуживание № 2 при хранении с переконсервацией проводится лицом, ответственным за хранение прибора, один раз в пять лет. Либо в сроки, назначенные по результатам ТО-1х, и включает:

а) операции ТО-1х;

б) расконсервацию прибора;

в) поверку прибора в соответствии с разделом 8 настоящего руководства;

г) консервацию прибора;

д) проверку состояния эксплуатационной документации.

Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

• 10 Текущий ремонт

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  • 10.1 Общие указания

    • 10.1.1  Ремонт прибора осуществляется изготовителем или организациями, имеющими соответствующие лицензии.

    • 10.1.2  Ремонт прибора может осуществлять персонал, имеющий допуск к работе с напряжением до 1000 В и опыт регулировки и ремонта источников питания импульсного типа.

    • 10.1.3 После проведения ремонта прибор должен пройти поверку в соответствии с разделом 8 настоящего руководства по эксплуатации.

  • 10.2 Меры безопасности при ремонте

    • 10.2.1  Перед проведением ремонта следует ознакомиться с настоящим руководством по эксплуатации, изучив схему прибора и расположение элементов на платах.

    • 10.2.2  Все подключения измерительных приборов и проверки исправности элементов следует проводить при отключенном от питающего напряжения прибора.

ВНИМАНИЕ при работе с открытым блоком питания!

Внутри прибора имеются цепи с опасным напряжением до 300 В постоянного тока и 220 В переменного тока.

• 10.2.3 Для защиты от статического электричества необходимо применять заземляющий браслет с сопротивлением в цепи заземления 1МОм.

При пайке элементов следует применять теплоотводящие приспособления. Выводы элементов изгибать в соответствии с рекомендациями по применению.

При проведении ремонта следует проверить вставки плавкие с целью исключения применения вставок плавких других типов и номиналов и использования отремонтированных.

• 11 Хранение

  • 11.1 Приборы, поступающие на склад потребителя, хранятся в неотапливаемых помещениях в упакованном виде в течение одного года со дня поступления.

Условия хранения в неотапливаемых помещениях:

• - температура окружающего воздуха от минус 55 до плюс 70 °С;

• - относительная влажность окружающего воздуха до 98 % при температуре 25 °С.

• 11.2 При длительном хранении (более одного года) приборы должны находиться в упакованном виде и содержаться в отапливаемых хранилищах до 10 лет.

Условия отапливаемого хранилища:

• - температура окружающего воздуха от 5 до 40 °С;

• - относительная влажность окружающего воздуха до 80 % при температуре

25 °С.

• 11.3 В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.418111.018РЭ

  Лист

• 12 Транспортирование

  • 12.1 Транспортирование прибора допускается в транспортной таре всеми видами транспорта, кроме морского, при температуре окружающего воздуха от минус 55 до 70 °С, относительная влажность до 98 % при температуре 25 °С.

  • 12.2 При транспортировании должна быть предусмотрена защита от попадания атмосферных осадков и пыли.

  • 12.3 Перед транспортированием прибора его упаковка производится в порядке изложенном в разделе 5.

    Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

    Изм	Лист	№ документа	Подпись	Дата

    ТНСК.418111.018РЭ

• 13 Тара и упаковка

  • 13.1 Схема упаковки прибора приведена на рисунке 5.1.

  • 13.2 Ящик укладочный хранится в течение гарантийного срока эксплуатации прибора.

• 14 Маркирование и пломбирование.

  • 14.1 Товарный знак предприятия, наименование и шифр прибора нанесены на передней панели прибора.

Заводской номер и год изготовления нанесены на задней панели прибора.

• 14.2 Маркировка элементов в соответствии с позиционными обозначениями перечней элементов к схемам электрическим принципиальным приведена на сборочных чертежах печатных плат.

• 14.3 Прибор, принятый ОТК опломбирован мастикой битумной. Пломбы расположены на задней панели прибора.

  Инв. № подл. | Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

  Изм	Лист	№ документа	Подпись	Дата

  ТНСК.418111.018РЭ

Приложение А

(справочное)

Режимы эксплуатации электрорадиоэлементов

Узел печатный ТНСК.687281.052

Таблица А.1

Приложение Б

(справочное) Характеристики переходных процессов прибора

Б.1 При включении и выключении прибор не имеет выбросов напряжения и тока сверх значений, установленных органами управления.

Б.2 Отклонение выходного напряжения (выброс) и время установления выходного напряжения при скачкообразном изменении тока нагрузки от 0,9 максимального значения до нуля не превышает:

при выходном напряжении 60 В - 2 В и 30 мс соответственно,

при выходном напряжении 30 В - 3 В и 100 мс соответственно.

Отклонение выходного напряжения (провал) и время установления выходного напряжения при скачкообразном изменении тока нагрузки от нуля до 0,9 максимального значения не превышает 4 В и 20 мс соответственно.

Б.3 Внутреннее сопротивление прибора в режиме стабилизации напряжения в диапазоне частот от 20 Гц до 200 кГц не более 1 Ом.

Типовая зависимость внутреннего сопротивления от частоты при амплитуде модуляции тока нагрузки 0,05 Imax указана в таблице Б.1.
