ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном РВСП-20000

МЕТОДИКА ПОВЕРКИ

МП 0008-2020

Казань 2020 г.

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные
цилиндрические теплоизолированные с понтоном РВСП-20000. Методика поверки МП 0008-2020
  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном (далее - резервуары) номинальной вместимостью 20000 м3 (РВСП-20000 №№ 1, 2, 3, 4) расположенные по адресу: Красноярский край, Эвенкийский район, п. Куюмба, НПС №2, филиал «Иркутское РНУ» ООО «Транснефть-Восток» и предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику геометрическим методом их первичной, периодической поверки.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087-84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137-2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов,   кислот,   щелочей,   нетоксичной   и

взрывоопасной пыли. Технические условия

ГОСТ 7502-98

Рулетки измерительные металлические. Технические условия

ГОСТ 12.4.310-2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный с понтоном: вертикально расположенный стальной сосуд, наружная поверхность которого покрыта слоем теплоизоляции, со стационарной крышей и понтоном с индивидуальной градуировочной таблицей.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 'С.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

  • 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

  • 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений диаметра резервуара с применением метода хорд.

  • 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

  • 4.3  Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.4 Устанавливают следующие виды поверок резервуара:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

  • 4.5 Интервал между поверками 5 лет.

  • 5 ОПЕРАЦИИ ПОВЕРКИ

    • 5.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 1

Таблица 1

№ п/п

Наименование операции

Номер пункта Инструкции

1

Внешний осмотр

10.1

2

Измерение базовой высоты

10.2

3

Определение внутреннего диаметра резервуара методом хорд

10.3

4

Определение внутренних диаметров поясов резервуара

10.4

5

Измерения высот поясов резервуара

10.5

6

Определение параметров «мертвой» полости резервуара

10.6

7

Определение объемов внутренних деталей

10.7

8

Определение параметров плавающего покрытия

10.8

  • 6 СРЕДСТВА ПОВЕРКИ

  • 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502-98.

  • 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502-98.

  • 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

  • 6.1.2 Вспомогательные средства поверки:

  • - Анализатор-течеискатель типа АНТ-ЗМ по [2].

  • - Мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

  • 6.1.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

±2

Высота пояса, мм

± 3

Измерение расстояний, мм

+ 2

Температура стенки резервуара, "С

± 3

Объем внутренних деталей, м3

± (0,025-0,25)

  • 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуара не превышает: ±0,10 %.

  • 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

    • 7.2 К поверке резервуара допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

    • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

    • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3 - по ГОСТ 12.1.005-88.

    • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

    • 7.6 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров резервуара проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара от плюс 5°С до плюс 35°С.

      • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

      • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

      • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

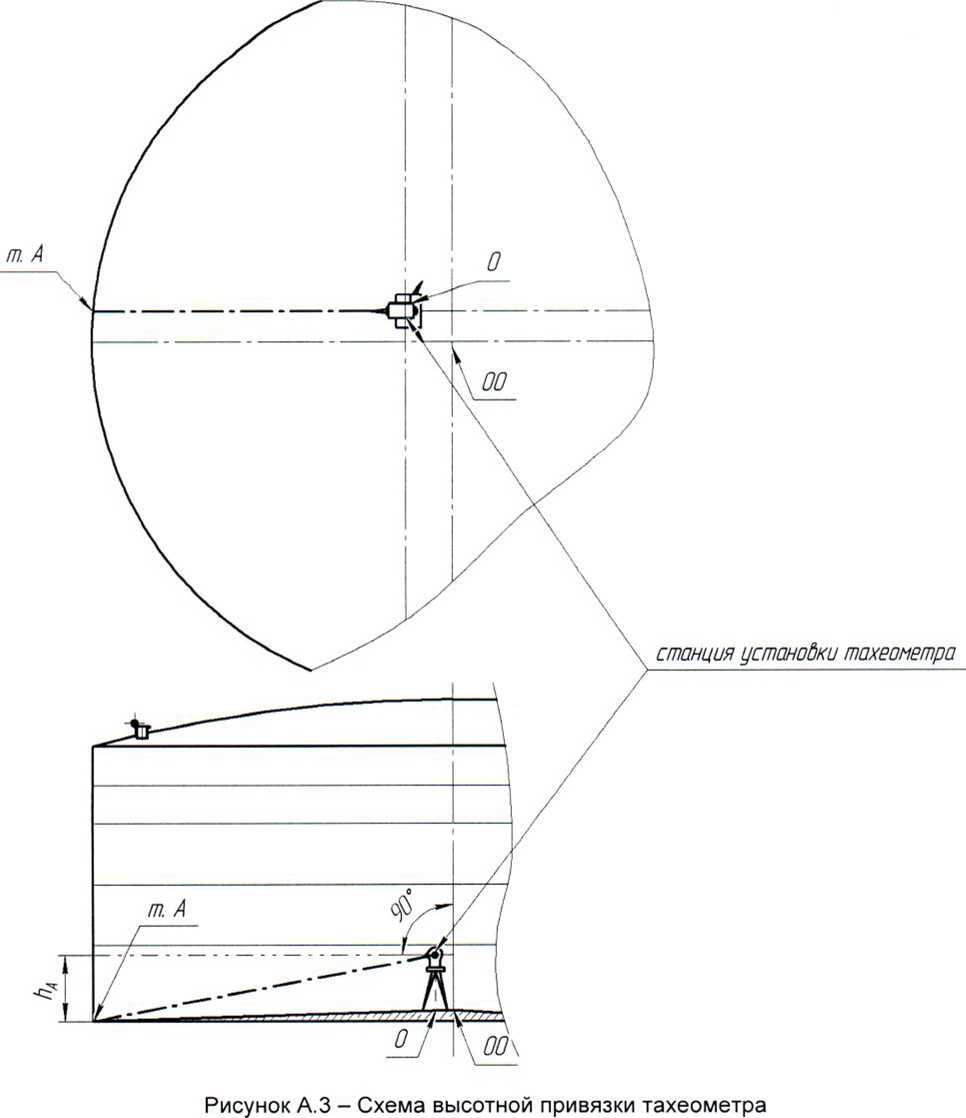

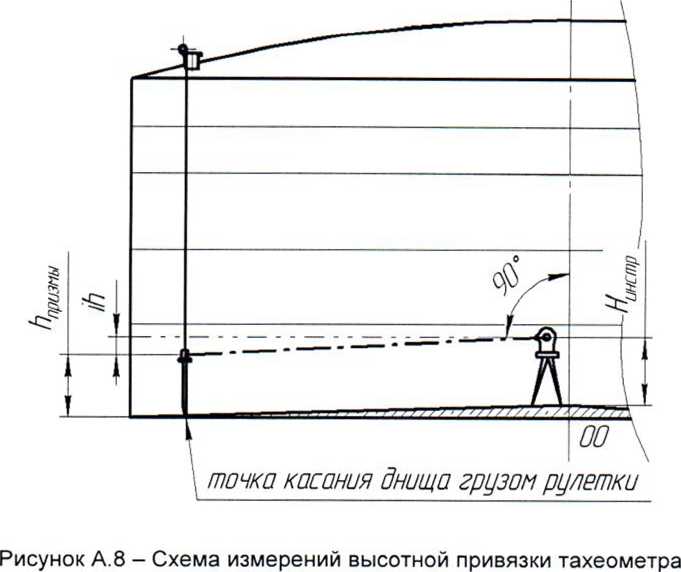

      • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz - 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З, Приложение А);

д) измеряют расстояние hA и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З, Приложение А);

е) повторно снимая показания hA, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

  • 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

    • 10.1 Внешний осмотр

      • 10.1.1 При внешнем осмотре резервуара проверяют:

  • -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

  • 10.2 Измерения базовой высоты резервуара

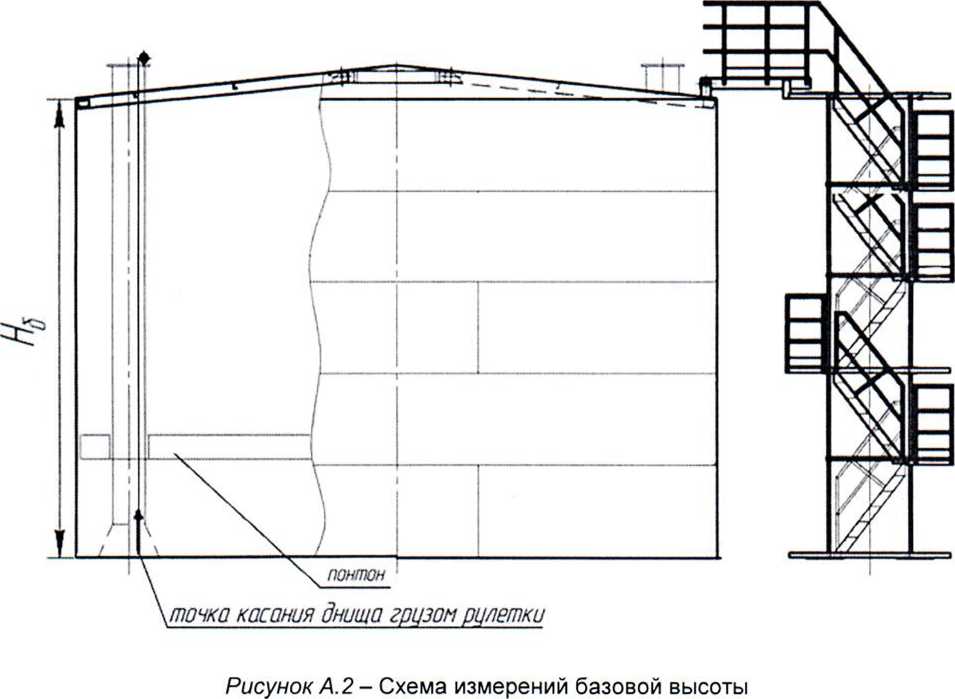

    • 10.2.1 Базовую высоту резервуара Л/б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

  • 10.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.3 Базовую высоту измеряют ежегодно, условия выполнения измерений должны соответствовать требованиям п. 8.1.3 данной методики. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

  • 10.3 Определение внутреннего диаметра резервуара методом хорд

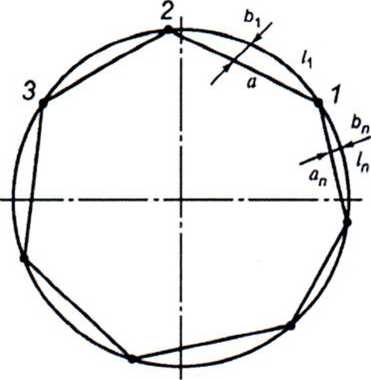

    • 10.3.1 Метод хорд заключается в последовательном измерении хорды и высоты сегмента по всей внутренней окружности стенки резервуара. Перед проведением измерений с помощью измерительной рулетки на высоте 1 м от днища через каждые 1000 мм наносят чертилкой горизонтальные отметки длиной 10-20 мм по стенке резервуара.

    • 10.3.2 Отметки, нанесенные по стенке резервуара, соединяют между собой, применяя гибкую стальную рулетку. При этом горизонтальную линию проводят толщиной не более 5 мм. Горизонтальность проводимой линии устанавливают тахеометром.

    • 10.3.3   На проведенной горизонтальной линии чертилкой наносят отметку 1 (рисунок А. 1, приложение А), которая является началом отсчета.

    • 10.3.4 Ленту рулетки натягивают вдоль линии на стенке, при этом нулевой штрих ленты совмещают с отметкой 1, а у последующего штриха ленты наносят отметку 2. Отметки наносятся с точностью до 1 мм.

    • 10.3.5 В середине полученной хорды а линейкой измеряют расстояние от линии на стенке резервуара до ленты Ь1 (высота сегмента). Показание линейки отсчитывают с точностью до 1 мм.

    • 10.3.6 Затем ленту рулетки переносят так, чтобы нулевой штрих ленты совпал с отметкой 2, у последующего штриха наносят отметку 3 и измеряют высоту сегмента .

    • 10.3.7 Выполняя последовательно процедуры, изложенные в 10.3.4, 10.3.5, 10.3.6, проводят измерения вдоль горизонтальной линии.

    • 10.3.8  Длину последней (остаточной) хорды а„ измеряют рулеткой. Высоту остаточной хорды Ьп измеряют линейкой. Показания рулетки и линейки отсчитывают с точностью до 1 мм.

    • 10.3.9 Длину окружности резервуара измеряют не менее двух раз. При этом начало отсчета повторного измерения смещают от начала предыдущего на расстояние 0,5 м.

    • 10.3.10 Длину окружности каждого измерения , мм, вычисляют по формуле

(1)

где lj - длина у - й дуги, мм;

п - число дуг.

Длину у'-йдуги lj, мм, вычисляют по формуле где а - хорда; bj - высота у-го сегмента, мм;

(2)

у - номер сегмента.

Длина дуги I/, мм, может быть определена по формуле

где а - длина хорды, мм;

Л/, - разница между длиной дуги и хорды в зависимости от высоты сегмента.

  • 10.3.11 Относительное расхождение между результатами двух измерений длины окружности SLH, %, рассчитываемое по формуле

§LH=2 A1~Lh2 ,100                          (З)

^1 + 1~н2

должно находиться в пределах ± 0,01 %.

  • 10.3.12 При расхождении, превышающем указанным в 10.3.11 измерения следует повторять до получения двух последовательных измерений, удовлетворяющих условию 10.3.11.

  • 10.3.13 Результаты двух измерений величины LH, удовлетворяющих условию 10.3.13, вносят в протокол.

  • 10.4 Определение внутренних диаметров поясов резервуара

    • 10.4.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 6.1.1.3 Внутренне диаметры поясов резервуара D- определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара. Для резервуаров с понтоном определяют внутренние диаметры начиная со второго пояса (рисунок А.5, Приложение А)

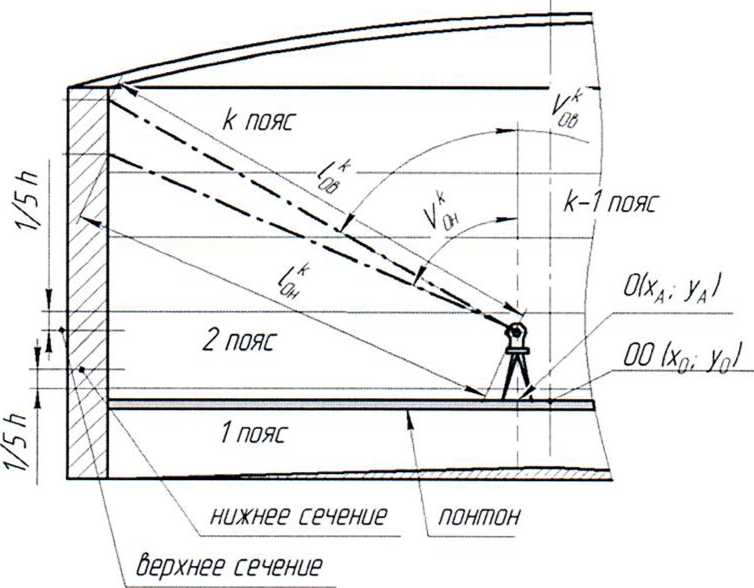

Тахеометр устанавливают в режим измерений «HD-/?-/-/z».

Измерение резервуара проводят в нижнем и верхнем сечениях.

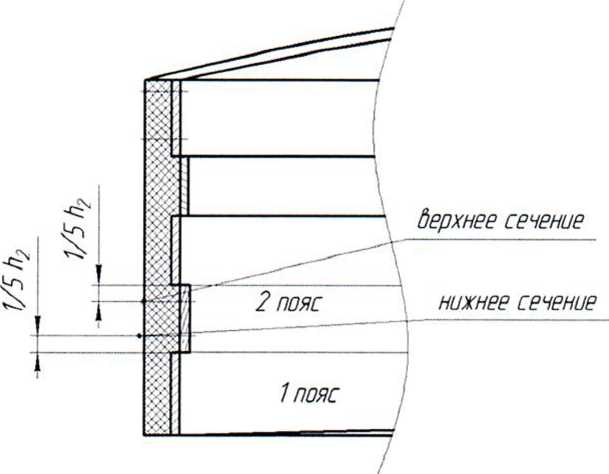

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

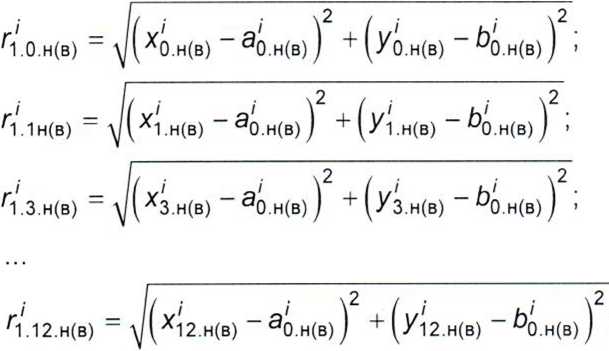

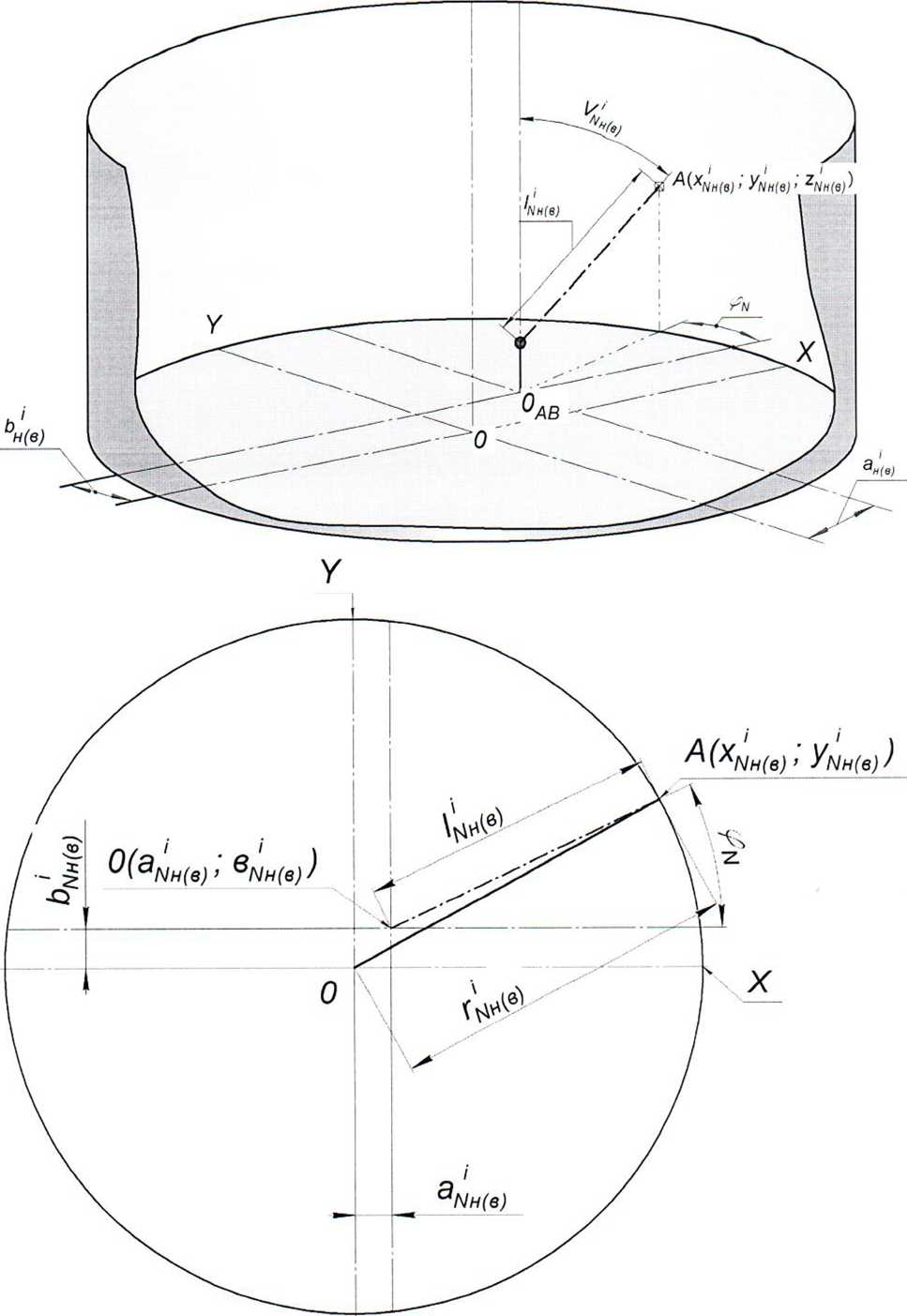

  • 10.4.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

    • 10.4.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /дн , мм; вертикальный угол Vg2H - Угл- сек-

    • 10.4.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /qb , мм; вертикальный угол Vq2b , угл. сек.

    • 10.4.2.4 Проводят аналогичные операции по 10.4.2.2, 10.4.2.3 и измеряют : наклонные расстояние /qb , мм; вертикальнь^ углы Vq , угл. сек.

Примечание - В обозначениях /qb и Vqb верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей

(0,        , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и

верхнее соответственно).

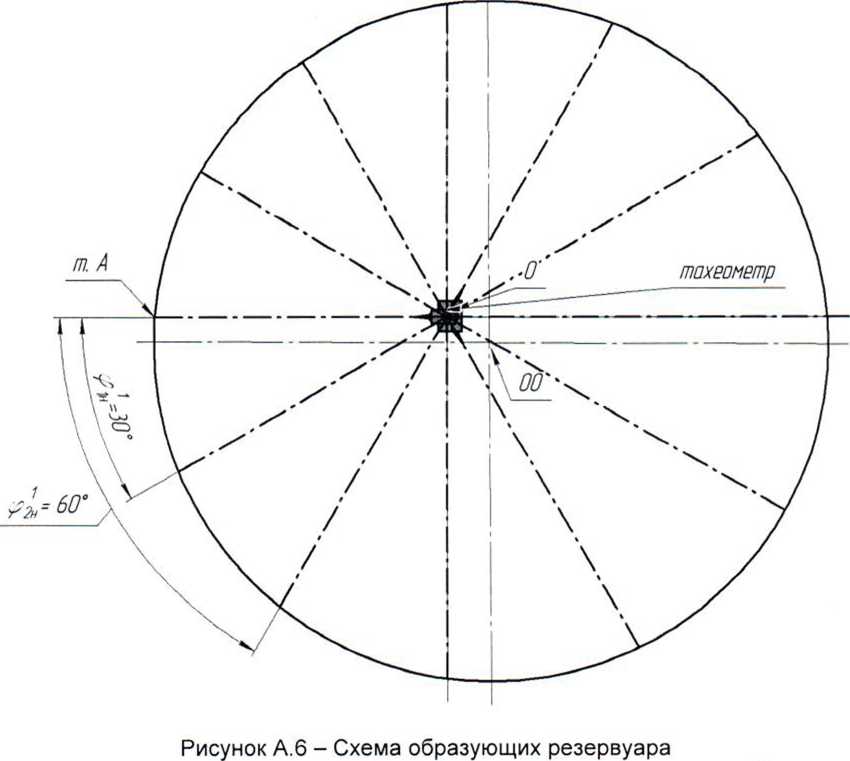

  • 10.4.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение

1

горизонтального угла <р , угл. сек. первой образующей.

  • 10.4.2.6 Проведя аналогичные операции по 10.4.2.1 - 10.4.2.4 измеряют , мм;

вертикальные углы      .

  • 10.4.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

j

горизонтального угла ф - Угл- сек- вт°Р°й образующей и проводят операции по 10.4.2.1 - 10.4.2.6.

  • 10.4.2.8 Проводят аналогичные операции на остальных образующих.

  • 10.4.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

  • 10.5 Измерения высот поясов резервуара

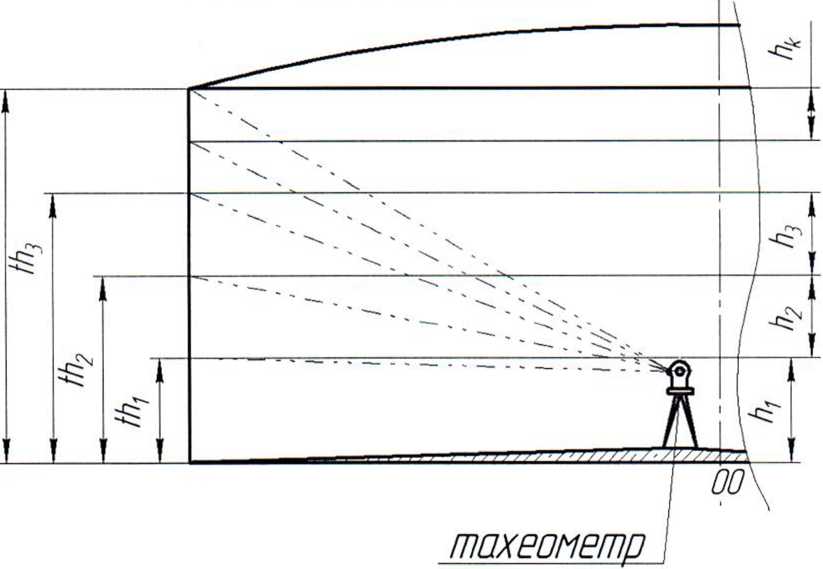

Высоту i-ro пояса резервуара h, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

  • 10.5.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

  • 10.5.2 Высоту первого пояса измеряют с применением рулетки измерительной с

грузом, как расстояние по вертикали вдоль стенки резервуара от точки касания днища грузом рулетки до середины сварного шва первого и второго пояса.

Измерение проводят не менее двух раз. Расхождение между результатами измерений должно быть не менее 2 мм. Вычисляют среднее арифметическое значение и округляют его до целого миллиметра по правилам округления

  • 10.5.3 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

  • 10.5.4 Проводя аналогичные процедуры по 10.5.3 измеряют расстояния th2-..thkмм, вышестоящих поясов.

  • 10.5.5 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

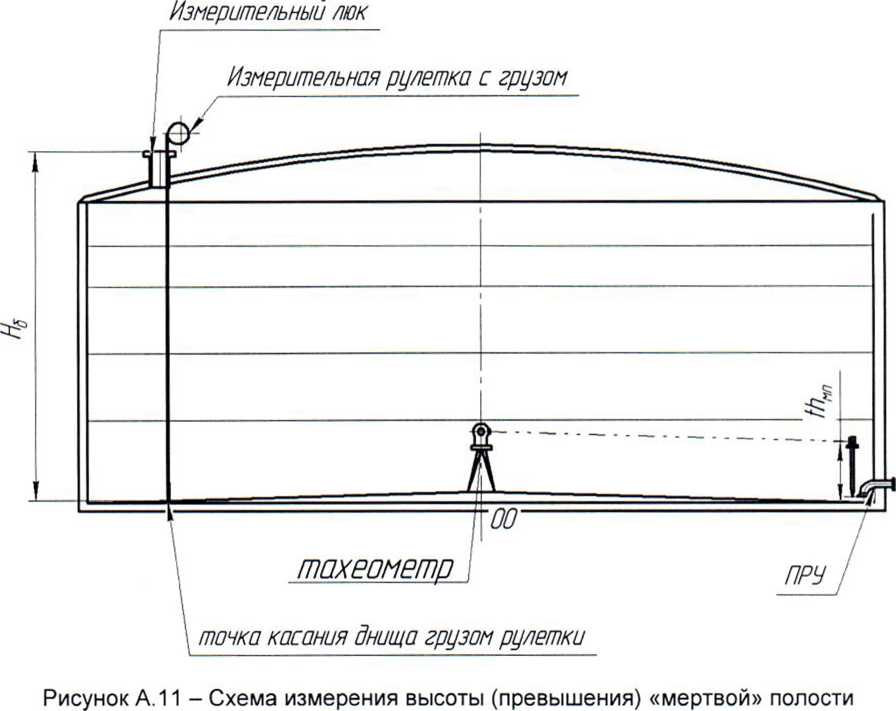

  • 10.6 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости;

  • 3) координаты точки касания днища грузом рулетки.

  • 10.6.1 Измерение объема неровностей днища

Определение объема неровностей днища (Д\/дн) проводят с применением тахеометра, вехи с призменным отражателем или нивелирной рейки и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

Измерения проводят в следующей последовательности.

  • 10.6.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения hQ , мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания hQ , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 , h = 0.

  • 10.6.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

  • 10.6.1.3 Устанавливают веху в точку 1 (пересечение 1-й окружности на 1-й

образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения 1( мм, (рисунок А. 10, Приложение А). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь2        -j1, мм.

Таблица 3

Тип

Отсчет по шкале ленты

эулетки, мм, на ра

диусе

I

II

III

IV

V

VI

VII

VIII

РВСП-20000

0.35R

0,5R

0,61R

0,71R

0.79R

0,86R

0,93R

стенка

  • 10.6.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь2 1), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь22,...,Ь82 на втором радиусе аналогично.

  • 10.6.1.5 Проводя аналогичные процедуры по 10.6.1.2-10.6.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

В обозначении точки отсчета Ь^...Ь8 1 - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

Страница 12 из 38

  • 10.6.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.6.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние thMn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

При применении нивелирной рейки

  • 10.6.2.1 Тахеометр приводят в отражательный режим измерений. Выставляют значение вертикального угла равное 0° (чтобы вращение тахеометра происходило в горизонтальной плоскости).

Поворачивают тахеометр до значения горизонтального угла равного 0°, что будет соответствовать первому радиусу на днище (рисунок А.9, Приложение А) и включают лазерный луч на тахеометре. Затем нивелирную рейку последовательно устанавливают вертикально по сферическому уровню в точках пересечения концентрических окружностей днища с первым радиусом днища и в точке касания днища грузом рулетки и смотрят значение превышения на миллиметровой шкале рейки в точке подсветки лазерным лучом. Аналогично производятся измерения на других радиусах при повороте тахеометра на 30° по горизонтальному углу.

  • 10.6.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ср0 , 0 , и контролируют высоту /?0 , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.7 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

10.8 Определение параметров плавающего покрытия

  • 10.8.1 Массу тп, диаметр плавающего покрытия Оп, отверстий в плавающем покрытии Ц, D2,...,Dn, нижнее и верхнее положение плавающего покрытия h^,h^, параметры опор плавающего покрытия принимают по исполнительной документации.

  • 10.8.2 Значения величин плавающего покрытия вносят в протокол, форма которого приведена в приложении Б (таблица Б. 11).

  • 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ

ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

  • 11.1 Обработка результатов измерений

    • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

  • 11.2 Составление градуировочной таблицы резервуара

    • 11.2.1   Градуировочную таблицу составляют начиная с уровня Нмп, соответствующего высоте «мертвой» полости hMn, до предельного уровня Нпр, вычисляя посантиметровую вместимость резервуара /-го пояса V (Н) м3, по формуле

      (2)

где

- посантиметровая вместимость резервуара, соответствующая уровню

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н- уровень жидкости, соответствующий суммарной высоте поясов, см;

Dt - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

11.2.2 Предельный уровень Нпр

см, до которого составляют градуировочную таблицу, вычисляют по формуле

н     л

nP      /      7

Т|         1 л

Н6 |—!—+ 2>,+r0cos<p

V1 + T|2   ^/=1

где П - номер пояса, выбираемый из ряда: 2, 3,..., л;

hi - высота i-ro пояса, мм;

Го - радиус расположения точки касания днища грузом рулетки, мм;

(р - угол направления наклона резервуара, °.

вычисляют по

  • 11.2.3 Посантиметровую вместимость 1-го пояса формуле (Д.8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Ямп, соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

  • 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

    • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

а - хорда; ty - высота сегмента; /7 - дуга; 1п - остаточная дуга; Ьп, ап - остаточная хорда; 1, 2, 3- номера отметок

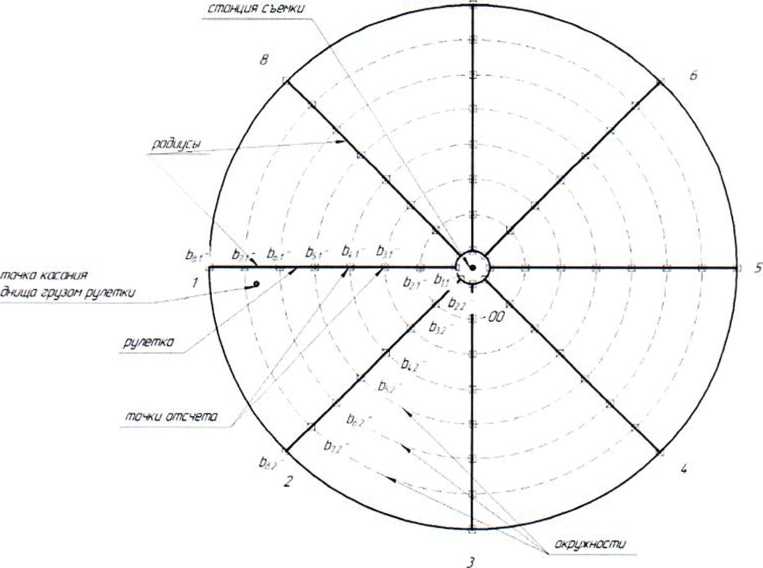

Рисунок А.1 - Схема проведения измерений по методу хорд

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

Рисунок А.5 - Схема измерений радиусов поясов резервуара

Рисунок А.7 - Схема измерений высоты поясов

7

Рисунок А.9 - Координаты отсчета (место установки вехи или рейки) неровностей днища

с отражателен

| )

ггггггшА!

4.7 4; 4.7 ^5.1 4.7 ^3.1 ^2.1 ^1.1     № \

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

5

6

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

7

8

9

Таблица Б.2- Условия проведения измерений

Температура воздуха внутри резервуара, °C

Загазованность, мг/м3

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4 - Измерение внутренних радиусов поясов резервуара

Номер

пояса

Значение параметра на образующей под номером

2

3

4

5

'тн(в)'

ММ

Фтн(в)-

град

1к 'тн(в)>

ММ

Фтн(в)’ град

1к 'тн(в) >

мм

Фтн(в)>

град

1к 'тн(в)’

ММ

к

Фтн(в)-

град

'тн(в)'

ММ

к

Фтн(в)>

град

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

Продолжение таблицы Б.4

Номер

пояса

Значение параметра на образующей под номером

6

7

3

9

10

1к ‘тн(в)>

ММ

Фтн(в)’ град

/к 'тн(в)'

ММ

к

Флтн(в)’

град

1к 'тн(в)'

ММ

Фтн(в)1

град

'тн(в)1

ММ

ft

Фтн(в)'

град

1к 'тн(в)'

ММ

к

Фтн(в)’

град

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

Окончание таблицы Б.4

Номер

пояса

Значение параметра на образующей под номером

11

12

1к тн(в)’

ММ

(Ртн(в)> град

1к тн(в)’

ММ

к

4>тн(в)<

град

1

в

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

а б л и ц а Б.5- Высота превышения поясов

Номер

о

Высота превышения поясов

', мм

образующей

I

II

III

IV

V

VI

0

N/2-1

Таблица Б.6- Измерение неровностей днища

В миллиметрах

№ радиуса (образую щей)

Высота превышения в точке Ь, у отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

Таблица Б.7- Параметры «мертвой» полости

№ измерения

Высота (превышения) «мертвой» полости thMn, мм

Вместимость \/мп, м3

1

2

3

1

2

Примечание - Графу 3 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б.8 - Координата точки измерений уровня жидкости и базовой высоты резервуара

Параметр

Номер измерения

1

2

Угол <Ро (градус, минута, секунда)

/,

Высота превышения 0 , мм

Таблица Б.9 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница hBa

Верхняя граница hBa

Таблица Б. 10 - Длина окружности первого пояса

Номер измерения

Длина окружности /_н , мм

1

2

1

2

Таблица Б. 11- Параметры понтона

Масса ГПп , кг

Диаметр поплавка dn , мм

Суммарная длина поплавков /п, мм

Диаметр отверстия, мм

Расстояние от днища при крайнем положении поплавков, мм

Di

о2

нижнем h”

верхнем hB

1

2

3

4

5

6

7

8

Таблица Б. 12 - Параметры хранимой жидкости__

Плотность хранимой жидкости, кг/м3 Г"

Должности

Подписи

Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                                    инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного с понтоном РВСП-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений 6)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 8б, %, вычисляют по формуле

•100, где значения величин (/7б)к, (^б)п ■ приведены в 1-й, 2-й графах

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

УТВЕРЖДАЮ

«____»_________________20___г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный с понтоном

РВСП_________ №______________

Организация__

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки__________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1 - Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, см

Вместимость, м3

нмп

Нмп + 1

Нмп + 2

Таблица Г.2- Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость,

м3

Уровень наполнения, мм

Вместимость,

м3

Уровень наполнения, мм

Вместимость, м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д.1 Вычисление диаметра первого пояса

Диаметр резервуара при применении метода хорд вычисляют по формуле

Di = 0,31831 •^•[l + as(7'B-20)]              (Д.1)

где Lh1, Lh2 - результаты двух измерений длины окружности первого пояса, мм, значение принимают по таблице Б.10;

Твтемпература воздуха в резервуаре; as- коэффициент линейного расширения материала измерительной рулетки.

Д. 2 Определение внутренних диаметров поясов резервуара

Д.2.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара О, , мм, вычисляют по формуле

^н(в) = 2-(д

где      - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.2.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

  • - наклонного расстояния /щВ) (параметр SD);

  • - вертикального угла Уд/н(В) (параметр Vz);

  • - горизонтального угла (pw (параметр Hz).

Д.2.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^Н(В)' Ун(в)> Zh(b) ) ■

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.2.4 При направлении визирной линии тахеометра к точке А расстояние от точки (хЛ/н(в) ’ Ул/н(в) > zNh(b) ) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где

(^Л/н(в) >

^н(в)’

)

- координаты точки А в сечении N, мм;

- смещение по оси X и Y места установки

(Д.3)

станции съемки от

геометрического центра резервуара, мм.

Величины (х^н(в)!

вычисляют по формуле

^Л/н(в)

= 'n„(b)-cos<Pn'cos(9°-'/nH(B))

(Д.4)

Ул/н(в) ^Nh(b) '        ’ cos(90 Ц\/н(в) )

(Д.5)

где /д/н(в) “ накл°нн°е расстояние, мм;

Ч\/н(в) _ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем)

сечении, угл. сек; фд/ - горизонтальный угол Л/-образующей, угл. сек.

Расстояние г//Н(в) от точки

(^A/h(b) ’

до геометрического центра

резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

(Д.6)

Рисунок Д.2 - Параметры измерений радиуса Гд/Н(в) /-го пояса при у-ом измерении в нижнем (верхнем)сечении

Д.2.5 Смещение станции съемки от геометрического центра резервуара а^, Ь'н^ и расстояние от точек на поверхности пояса до центра окружности /?^(в) в нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

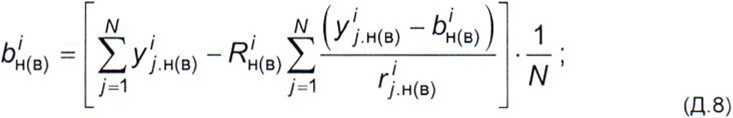

Параметры Ь'и^, вычисляют решая систему линейных уравнений

N

X х7-н(в)

7=0

о/ V" (Ху.н(в) ан(в)) ^н(в) L    ~т~

j=o      'у.н(в)

(Д-7)

(Д-9)

где Г-н(в) ~ Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), принято равным 12;

•Х)н(в)> y'j: н(в) ~ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении fyH(B) вычисляют по формуле

Д 2.6 Вычисление величина^, Ь'н^,   /?В<В) проводят в следующей

последовательности.

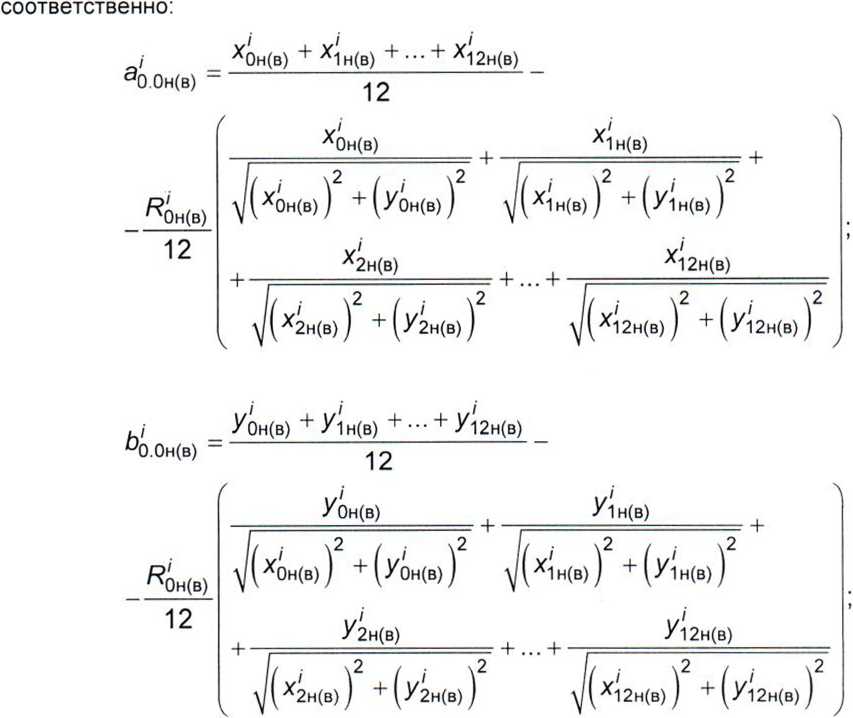

Д.2.6.1 Вычисление величин ав(в), Ь'и^,        в нулевом приближении

(а0.н(в)' ^О.н(в)' ^О.н(в) ) •

1) устанавливают значение Эд Н<В),       в формуле (Д.7) равным нулю.

2) вычисляют

значения

в соответствии с формулой

Примечание - В обозначении /р о

верхний индекс /' соответствует номеру

пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

  • 3) значение R'Q 0 н(в) вычисляют по формуле (Д.9):

^Он(в) =    (^О.О.н(в) +^0.1.н(в) + г0.2.н(в) + ••• + ^0.12.н(в) )’

  • 4) вычисляют значения адн(в), Ь'о н(в) в соответствии с формулами (Д.7) и (Д.8)

Д.2.6.2 Вычисление величин

ан(в)> Ь'(в), R'h{b), в первом приближении

Д.2.6.3

а2.н(в)> ^2,н(в)>

RU>=^(<

1.0.н(в) + Г1.1.н(в) + /1.2.н(в) + ■" + Г1.12.н(в) )>

/       ХОн(в) + Х1н(в) +--'+ Х12н(в)

а1н(в) ~

Р?' 'Мн(в)

12
12
( xi

хОн(в)

ч ^1 .Он(в)

у'         х'              х'

х1н(в) ( л2н(в) _     , л12н(в)

—/--'—/        Ь ... Н

Г1.1н(в)    Г1.2н(в)         Г1.12н(в) ;

Уон(в) +/ih(b) +--- + У12н(в)

12

У1н(в)    У2н(в)

г'         г'

'1.1 н(в)    '1.2н(в)

У12н(в) г'

'1.12н(в) J

Вычисление величин а^В),           , во втором

приближении

^2.н(в) ) *

Г2.0.н(в) =

х'

^Л0.н(в)

— а1.н(в) )

+ (у

О.н(в) ^1 н(в) ) >

Г2.1н(в) =

(х1.н(в) ■

а1.н(в) )

+(И

1   \2-

,н(в)   w1.h(b) ) ’

Г2.3.н(в) =

(Х3.н(в)

- а1.н(в) )

+ (у

З.н(в) ^1 ,н(в) ) >

Г          -

'2.12.н(в) “

х/(Х12.н(в) а1 .н(в)

х2

[У12.н(в) ^1.н(в)

)+|

^2н(в) - у^(Г2.0.н(в) 2.1.н(в) 2.2.н(в) + •■• + Г2.12.н(в)

*Он(в) + х1н(в) +   + х12н(в)

р' г'2н(в)

12

<л2.0н(в)    г2.1н(в)    /2.2н(в)         г2.12н(в) ?

Уон(в) + XlH(B) + •■■ + У-|2н(в)

Д.2.6.4 Операции вычисления прекращают в случае выполнения условия

^;.н(в)   ^/-1 н (в)

< 0,001 мм

где/-номер приближения (0, 1, ...т).

Д.2.7 Внутренний диаметр D1 i-ro пояса вычисляют по формуле

(д.

где R'H, R'B - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту i-ro пояса резервуара, начиная со второго пояса, как расстояние по вертикали от середины сварного шва /-го и /+1 пояса резервуара, Д,-, мм, вычисляют по формуле

hi = th'i+1 — th'i

(Д.12)

где th-, th" - высота превышения i-ro пояса, на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

thi+^ - высота превышения вышестоящего i+1-го пояса, значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

вычисляют по формуле

Д.3.1 Объем неровностей днища

4'109

л0,005104/, +0,02281f2 + 0,03863/3 + " +0,05455/4 + 0,07038f5 +0,08513f6 +
4+0,10018f7 +0,11645/8

(Д 15)

где f\,f2,...,f8   - превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

С S(^(y-1)t ^jt\

'=1                                                  (Д.14)

где bj - высота превышения призмы, установленной по периметру у-й концентрической окружности;

bj_^ - высота превышения призмы, установленной по периметру (/' - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости А7МП, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

^мп   ~^мп’                           (Д-15)

где Hq - базовая высота, её значение принимают из таблицы Б.З, мм;

thMn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости У вычисляют по формуле

(Д16)

- объем неровностей днища, вычисляемый по формуле (Д.13), м3;

У^п - вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

(Д17)

где О1 - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.1), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Н}, соответствующий высоте 1-го пояса, вычисляют по формуле

лО2

'/(н)1 = К.„+—^-(н-нмп)+д1/вя,

4-10                             щ.

где Умп - вместимость «мертвой» полости, вычисляемая по формуле (Д.16), м3;

- внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.1), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Нмп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.17), мм.

A V - объем внутренней детали, м3.

Д.5 Вычисление посантиметровой вместимости i-го пояса резервуара Посантиметровую вместимость резервуара /-го пояса 1/(Н). вычисляют по формуле

(Д.19)

- посантиметровая вместимость резервуара, соответствующая уровню

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

/7/_1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

0; - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.11), мм.

БИБЛИОГРАФИЯ
  • [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

Страница 38 из 38

1

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
