Инструкция

Датчики акустические

Д.74.000

Методика поверки

Д.74.000 МП г. Москва

2018 г.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящая методика распространяется на Датчики акустические Д.74.000, изготовленные АО«НИКИЭТ», (далее - датчик) и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Настоящая методика разработана в соответствии с РМГ 51-2002 «Документы на методики поверки средств измерений. Основные положения».

  • 1.3  При ознакомлении с методикой поверки необходимо дополнительно руководствоваться эксплуатационной документацией на датчики, эталоны и средства измерений, применяемые при поверке датчиков.

  • 1.4 Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при проведении поверки

№ п/п

Наименование операций

Раздел

Обязательность проведения операций при

первичной поверке

периодической поверке

1

Внешний осмотр и проверка комплектности

7.1

да

да

2

Опробование

7.2

да

да

3

Определение метрологических характеристик

7.3

да

да

3.1

Определение коэффициента электроакустического преобразования на резонансной частоте в диапазоне рабочих частот

7.3.1

да

да

3.2

Определение допускаемой относительной погрешности коэффициента электроакустического преобразования на резонансной частоте

7.3.2

да

да

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки должны применяться средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений, используемые при поверке

Номер пункта по методике поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.2, 7.3

Система лазерная измерительная ЛИС-01 М (Росреестр №42622-09)

Осциллограф цифровой TDS-2014B (Госреестр№ 19736-11)

Примечания:

  • 1 Вместо указанных в таблице средств поверки разрешается применять другие средства измерений с метрологическими характеристиками, удовлетворяющими предъявленным к ним требованиям при поверке датчиков.

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства (отметки в формулярах или паспортах) о поверке

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Требования безопасности должны соответствовать требованиям, изложенным в руководстве по эксплуатации датчиков, в технической документации на применяемые при поверке средства измерений и вспомогательное оборудование.

  • 4.2 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок», а также изложенные в руководстве по эксплуатации датчиков, в технической документации на применяемые при поверке средства измерений и вспомогательное оборудование.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 К проведению измерений для поверки допускаются лица:

  • - прошедшие обучение и имеющие удостоверение поверителя для данного вида измерений:

  • - знающие принцип интерферометрических методов исследования и технику работы датчика;

  • - имеющие опыт работы с лазерными установками;

  • - изучившие техническое описание и Методику поверки данного прибора.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                    20 ±5;

  • - атмосферное давление. кПа                                100 ±4;

  • - значение относительной влажности воздуха, %             65 ±15;

  • - напряжение питания сети, В                              220 ±22;

  • - частота питающей сети, Гц                                50,0 ±0,5.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр и проверка комплектности
  • 7.1.1 При проведении внешнего осмотра и проверке комплектности должно быть установлено соответствие датчиков следующим требованиям:

  • - наличие товарного знака изготовителя, порядковый номер, год изготовления;

  • - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу датчиков;

  • - чистота и целостность разъемов;

  • - соединительные провода должны быть исправными;

  • - комплектность датчиков должна соответствовать комплектности, указанной в документации (РЭ).

7.2 Проверка работоспособности прибора
  • 7.2.1  При определении работоспособности датчиков необходимо выполнить следующие операции:

а) подготовить датчик к работе соответственно требованиям РЭ;

б) установить датчик в ЛИС-01М.

  • 7.2.2 Результаты проверки считать положительными и датчик допускается к дальнейшей поверке, если наблюдается устойчивый сигнал с датчика на экране осциллографа.

7.3. Определение метрологических характеристик
  • 7.3.1  Определение коэффициента электроакустического преобразования на резонансной частоте в диапазоне рабочих частот

Определение коэффициента электроакустического преобразования на резонансной частоте в диапазоне рабочих частот осуществляется методом прямых измерений с использованием системы лазерной измерительной ЛИС-01 М и осциллографа TDS-2014B.

Порядок выполнения:

  • 7.3.1.1 Датчик устанавливается в ЛИС-01М (рисунок 1) в соответствии с указаниями эксплуатационной документации на ЛИС-01М.

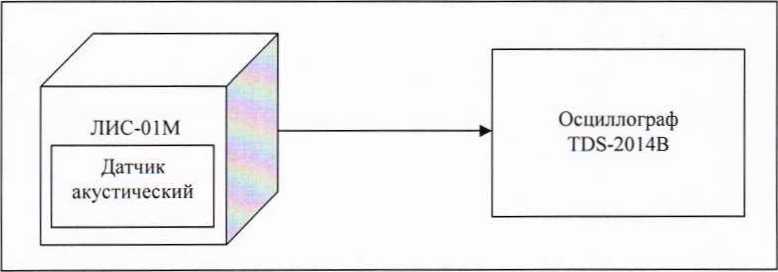

Рисунок 1 - Структурная схема поверки датчиков акустических Д.74.000

  • 7.3.1.2 Определение Кр датчика на резонансной частоте в диапазоне рабочих частот провидится в следующей последовательности:

а) задается перемещение S [м] рабочей поверхности вибростола ЛИС-01 М и измеряется осциллографом выходной сигнал с датчика ивЫх [В];

б) измерения проводятся в частотном диапазоне от 50 до 250 кГц с максимальным шагом 10 кГц. В каждой точке частотного диапазона проводятся не менее 5 измерений с дальнейшим усреднением результатов;

в) интервал между сериями измерений не менее 5 мин;

г) проводится усреднение по всем полученным данным измерений для каждой частоты (f), в результате получают усредненную амплитудно-частотную характеристику (АЧХ) Кир датчика;

д) вычисляется коэффициент преобразования Knp(f) датчика по формуле:

Кпр(0 [B/m]=Uswx[B]/S[m]:

коэффициент преобразования с размерностью [В/(м/с)] вычисляется по формуле:

Knp(f) [В с/м]=ивых [B]/(S[M] f);

коэффициент преобразования в децибелах (относительно 1 В с/м) вычисляется по формуле:

Knp(f) [дБ]=20 lg Knp(f) [В с/м];

е) по полученной амплитудно-частотной характеристике Knp(f) датчика определяют резонансную частоту fp, на которой коэффициент электроакустического преобразования Knp(f) имеет максимальное значение.

  • 7.3.1.3 Результаты измерений и расчетов сводятся в таблицу 3.

Таблица 3 - Результаты измерений и расчетов

Частота. кГц

Измеренные значения

Значение коэффициента K,ip(fp)

S, м

ивых, В

В/м

В с/м

дБ

50

...

250

7.3.2 Определение допускаемой относительной погрешности коэффициента электроакустического преобразования датчика акустического Д.74.000 на резонансной частоте

  • 7.3.2.1 Пределы допускаемой относительной погрешности коэффициента электроакустического преобразования датчика акустического Д.74.000 на резонансной частоте вычисляется по формуле:

ЗКР = ДКр/Кпр.р.400%,

где КПр.р - среднеарифметическое значение коэффициента электроакустического преобразования на резонансной частоте; АКР — абсолютная погрешность коэффициента электроакустического преобразования на резонансной частоте, которая вычисляется по формуле:

где to.975.N-1 -коэффициент Стьюдента; N - число измерений: i - номер измерения; Knp.p.i. - коэффициент электроакустического преобразования на резонансной частоте при измерении с номером i.

  • 7.3.3. Результаты поверки считать положительными, если значение коэффициента электроакустического преобразования на резонансной частоте составляет не менее 60 дБ, а значение допускаемой относительной погрешности коэффициента электроакустического преобразования на резонансной частоте находится в пределах ±25 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформляются протоколом, который хранится в организации, проводившей поверку.

  • 8.2 Датчик акустический Д.74.000, удовлетворяющий требованиям настоящей методики, признают годным к применению и на него выдают свидетельство о поверке установленной формы.

  • 8.3 При отрицательных результатах поверки применение датчика акустического Д.74.000 запрещается и выдается извещение о его непригодности.

Начатьник отдела АО «НИЦПВ»                    7 Ж.Е. Желкобае.
