Методика поверки «ГСИ. Анализаторы спектра и сигналов MS2840A» (MS2840A/M П-2021)

СОГЛАСОВАНО

Генеральный директор

АО «АКТИ-Мастер»

В.В. Федулов

Государственная система обеспечения единства измерений

Анализаторы спектра и сигналов MS2840A

Методика поверки

MS2840A/M П-2021

Заместитель руководителя метрологической лаборатории            /  ’

«АКТИ-Мастер»

Москва

2021

• 1.1 Настоящая методика поверки распространяется на анализаторы спектра и сигналов MS2840A с частотными опциями MS2840A-040, MS2840A-041. MS2840A-044. MS2840A-046 (далее - приборы), изготавливаемые фирмой "Anritsu Corporation" (Япония), и устанавливает методы и средства их поверки. Интервал между поверками - 1 год.

• 1.2 Поверка обеспечивает прослеживаемость приборов к государственным эталонам:

• - ГЭТ 1-2018 по измерению частоты;

• - ГЭТ 26-2010 и ГЭТ 167-2017 по измерению мощности электромагнитных колебаний.

• 1.3 Операции поверки выполняются методами прямых измерений с использованием эталонов и средств измерений величин.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 Периодическая поверка по запросу пользователя приборов может выполняться для меньшего количества величин (операций, указанных в таблице 1).

В соответствии с ГОСТ 8.395-80 и с учетом условий, при которых нормируются метрологические характеристики приборов, а также по условиям применения средств поверки, при проведении поверки должны соблюдаться следующие требования:

• - температура воздуха в помещении (23 ±3) °C;

• - относительная влажность воздуха от 30 до 70 %;

• - атмосферное давление от 84 до 107 кПа.

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений, и имеющие документ о квалификации в соответствии с действующими нормативно-правовыми актами в области аккредитации.

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

• 5.1 Рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 5.2 Допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых приборов с требуемой точностью.

• 5.3 Эталоны и средства измерений должны быть исправны и поверены.

• 6.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 6.2 Необходимо соблюдать меры предосторожности, изложенные в руководстве по эксплуатации приборов M-W3812AE-18.0R. а также меры безопасности, указанные в руководствах по эксплуатации средств поверки.

• 6.3 Во избежание несчастного случая и для предупреждения повреждения поверяемого прибора необходимо обеспечить выполнение следующих требований:

• - подсоединение поверяемого прибора к сети должно производиться сетевым кабелем из комплекта прибора:

• - заземление поверяемого прибора и средств поверки должно производиться посредством заземляющего провода сетевого кабеля:

• - запрещается подавать на вход прибора сигнал с уровнем, превышающим максимально допускаемое значение:

• - запрещается работать с прибором при снятых крышках или панелях:

• - запрещается работать с прибором в случае обнаружения его повреждения.

• 7.1 При проведении внешнего осмотра проверяются:

• - соответствие прибора комплектации, заявленной на поверку, и правильность маркировки:

• - чистота и исправность разъемов прибора:

• - исправность органов управления, четкость фиксации их положений:

• - отсутствие механических повреждений корпуса и ослабления крепления элементов конструкции (определяется на слух при наклонах прибора).

• 7.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого прибора, его следует направить заявителю поверки (пользователю) для ремонта.

• 8.1 Перед началом работы следует изучить руководства по эксплуатации прибора и применяемых средств поверки.

• 8.2 Перед началом выполнения операций используемые средства поверки и поверяемый прибор должны быть подключены к сети 230 В: 50 Гц и выдержаны во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

Минимальное время прогрева прибора 30 минут.

• 8.3 Войти в основное меню [System Config] и выбрать

System Information. Option Information (F6).

Зафиксировать перечень установленных опций.

• 9.1 Выключить прибор на 1 минуту и снова включить его.

В течение примерно 4 минут должна осуществиться загрузка программного обеспечения, по завершении которой прибор будет готов к работе.

После завершения процедуры загрузки не должны появиться сообщения об ошибках.

• 9.2 Войти в основное меню [System Config] и выбрать

System Information. Software Version View (F2).

Идентификационный номер версии программного обеспечения (Package Version), отображенный в правом верхнем углу окна, должен быть не ниже 10.00.00.

• 9.3 Соединить кабелем BNC(m.m) выход "Buffer Out" на задней панели прибора с входом "RF Input" прибора.

Сделать установки на приборе:

[Preset]. Preset

[Amplitude]. Reference Lex el 10 dBm

[Frequency], Center 10 MHz

[Span] 10 kHz

[BW], RBW Manual 100 Hz; VBW Manual 10 Hz

На дисплее прибора должен наблюдаться спектр сигнала, при этом маркерный отсчет должен показывать частоту 10 MHz и уровень не менее 0 dBm.

• 9.4 Выполнить начальную установку и автоподстройку прибора:

[SPA]

[Preset]. Preset

[Cal]. SIGANA All

После успешного завершения процедуры автоподстройки должно быть выдано сообщение "[CAL ALL] Completed", не должно появиться сообщения об ошибке.

Нажать клавишу Close.

ПРИМЕЧАНИЕ: в процессе выполнения операций поверки следует контролировать температуру окружающего воздуха и выполнять автоподстройку ([Cal]), если могла измениться температура окружающего воздуха более чем на ±1 °C.

• 1) В процессе выполнения операций результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах настоящего раздела документа. Допускается фиксировать результаты измерений качественно без указания действительных измеренных значений.

При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате прибор следует направить заявителю поверки (пользователю) для проведения регулировки и/или ремонта.

• 2) В настоящем документе наименования клавиш на лицевой панели прибора обозначены в квадратных скобках (например. [Frequency]), функциональных клавиш (с правой стороны дисплея) - подчеркнутым шрифтом (например. Center), разъемов - кавычками (например, "RF Input").

• 10.1.1 Присоединить к входу "RF Input" прибора согласованную нагрузку тип К(т). Допустимо не подключать нагрузку, оставить вход прибора свободным, если это не влияет на результаты измерений.

• 10.1.2 Сделать установки на приборе:

[Preset]. Preset

[Amplitude], Reference Level -100 dBm; Attenuator Manual 0 dB

[Frequency]. Center: первое значение частоты, указанное в столбце 1 соответствующей таблицы Приложения 1

[Span] 300 Hz

[BW]. RBW Manual 1 Hz [Trace], Storage Mode Average, Storage Count 10; Detection Sample [Peak Search] ON

При наличии опции MS2840A-067 установить режим обхода преселектора: ON/OFF Common. Threshold Level: значение верхнего предела допуска для данной частоты, указанное в столбце 1 соответствующей таблицы Приложения 1

• 10.1.3 Запустить развертку нажатием клавиши [Single].

Дождаться, когда закончится усреднение по 10-ти циклам развертки (количество выполненных циклов отображается в левом нижнем углу дисплея в окне "Avg").

Убедиться в том. что зеленая пороговая линия находится выше шумовой дорожки.

• 10.1.4 Вращением плавной ручки переместить пороговую линию "Threshold Level" на середину шумовой дорожки, игнорируя отдельные выбросы.

Записать в столбец 2 соответствующей таблицы Приложения 1 отсчет "Threshold Level" для данной частоты.

• 10.1.5 Установить на приборе следующее значение центральной частоты F, указанное в столбце 1 соответствующей таблицы Приложения 1:

[Frequency], Center {F}

[Peak Search] ON

Threshold Level: значение верхнего предела допуска для данной частоты, указанное в столбце 1 соответствующей таблицы Приложения 1.

• 10.1.6 Выполнить действия по пунктам 10.1.3, 10.1.4.

• 10.1.7 Выполнить действия по пунктам 10.1.5, 10.1.3, 10.1.4 для остальных значений частоты, указанных в столбце 1 соответствующей таблицы Приложения 1.

• 10.1.8 Если установлен предварительный усилитель, сделать на приборе установки: [Amplitude]. Pre-Amp On

Reference Level -120 d Bm

При наличии опции MS2840A-067 установить режим обхода преселектора: ON

Threshold Level: значение верхнего предела допуска для данной частоты, указанное в столбце 1 соответствующей таблицы Приложения 1.

• 10.1.9 Выполнить действия по пунктам 10.1.3 - 10.1.7 для значений частоты, указанных в столбце 1 соответствующей таблицы Приложения 1.

При наличии опции MS2840A-067 выполнить те же действия в режиме обхода преселектора: OFF

КРИТЕРИЙ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ: измеренные значения уровня собственных шумов не должны превышать предельные допускаемые значения, указанные в столбце 3 соответствующей таблицы Приложения 1.

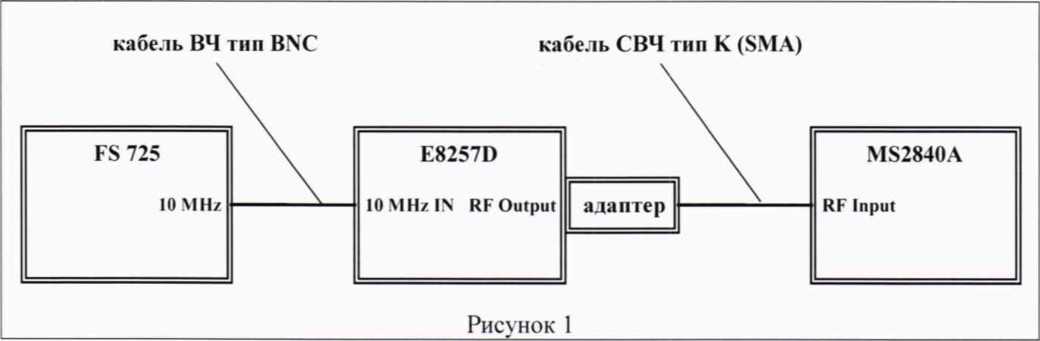

• 10.2.1 Выполнить соединение оборудования по схеме, показанной на рисунке 1.

Соединить кабелем BNC(m.m) выход "10 MHz*’ стандарта частоты с входом синхронизации "10 MHz IN” генератора сигналов E8257D.

Используя соответствующий адаптер, соединить кабелем СВЧ тип K(m.m) (допустимо использовать адаптер и кабель SMA) выход "RF Output” генератора сигналов E8257D с входом ”RF Input” прибора.

• 10.2.2 Выполнить установки на генераторе: [Frequency] 1 GHz

[Amplitude] -10 dBm

• 10.2.3 Сделать установки на приборе:

[Preset]. Preset

[Amplitude]. Reference Level 0 dBm

[Frequency]. Center 1 GHz

[Span] 10 kHz

[BW]. RBW Manual 100 Hz; VBW Manual 10 Hz

• 10.2.4 Ввести на приборе режим частотомера и сделать установки:

[Marker]. Frequency Count On; Gate Time Is

Записать отсчет частоты "Cnt” в столбец 2 таблицы 10.2.

• 10.2.5 Вычислить и записать в столбцы 1 и 3 нижний предел Fmin и верхний предел Fmax допускаемого значения частоты по формулам:

Fmin = F - AF, Fmax = F + AF

F = 1 ГГц;

N - округленное в большую сторону количество лет со дня выпуска или последней заводской подстройки;

AF = (6о + N6n)F.

для MS2840A-040/041 в стандартном исполнении 6о = МО'⁶, 6п = МО'⁶;

для опции MS2840A-002 (стандартное исполнение для MS2840A-044/046) 6о = 2,2 Ю'⁸, 6п = МО'⁷; для опций MS2840A-001, MS2840A-037 бо = МО¹", бп = МО'⁹ (типовые справочные значения).

Таблица 10.2 - Погрешность частоты опорного генератора

КРИТЕРИЙ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ: измеренное значение частоты должно находиться в пределах допускаемых значений, рассчитанных по формулам п. 10.2.5.

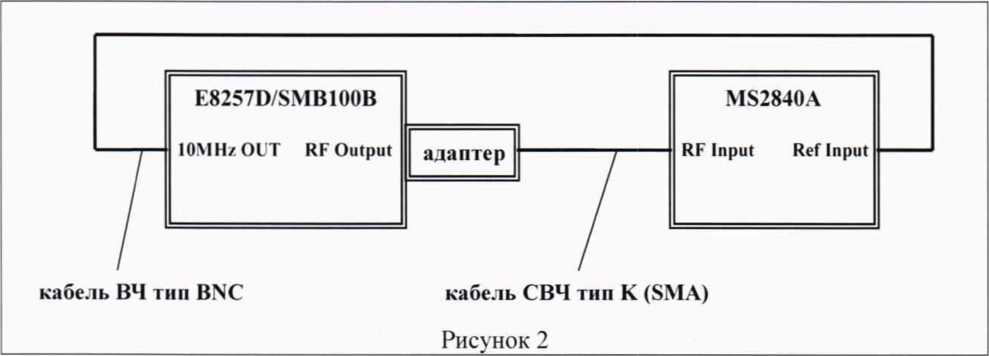

• 10.3.1 Выполнить соединение оборудования по схеме, показанной на рисунке 2.

Соединить кабелем BNC(m.m) выход синхронизации ”10 MHz OUT ” генератора сигналов с входом синхронизации ”Ref Input” прибора.

Используя соответствующий адаптер, соединить кабелем СВЧ тип K(m.m) (допустимо использовать адаптер и кабель SMA) выход ”RF output” генератора сигналов с входом "RF Input” прибора.

Для прибора без опции MS2840A-066 допустимо использовать генератор сигналов E8257D, для прибора с опцией MS2840A-066 следует использовать генератор сигналов SMA100B с опциями В103, В711N.

• 10.3.2 Выполнить установки на генераторе:

[Frequency] 500 MHz

[Amplitude] 0 dBm

• 10.3.3 Сделать на приборе установки в непрерывном режиме:

[Preset]. Preset

[Continuous]

[Amplitude]. Reference Level 0 dBm; Attenuator Manual 0 dB

[Frequency]. Center 500 MHz

[Trace]. Storage Mode Average. Storage Count 10

• 10.3.4 Установить значения полосы обзора и полосы пропускания:

[Span]: как указано в столбце 1 таблицы 10.3

[BW], RBW Manual: как указано в столбце 2 таблицы 10.3

VBW Manual: RBW/1000

• 10.3.5 Подстроить уровень на генераторе сигналов так. чтобы отсчет уровня по маркеру прибора был равен (0 ±0,05) дБм.

• 10.3.6 Активировать дельта-маркер:

[Marker], Zone Width 100 Hz

[Marker]. Delta; Active Marker: Marker 2; Relative To: Marker 1

• 10.3.7 Ввести отстройку частоты дельта-маркера от центральной частоты:

Zone Center 2: как указано в столбце 3 таблицы 10.3

• 10.3.8 Запустить однократную развертку нажатием клавиши [Single].

Дождаться, когда закончится усреднение по 10-ти циклам развертки (количество выполненных циклов отображается в левом нижнем углу дисплея в окне ”Avg").

Записать отсчет дельта-маркера в столбец 4 таблицы 10.3.

• 10.3.9 Отключить на приборе дельта-маркер и установить непрерывный режим: [Marker]. Normal

[Continuous]

• 10.3.10 Выполнить действия по пунктам 10.3.4 - 10.3.8 для вторых значений полосы обзора и полосы пропускания.

Таблица 10.3.1 - Относительный уровень фазовых шумов без опции MS2840A-066

Таблица 10.3.2 - Относительный уровень фазовых шумов с опцией MS2840A-066

10.3.11 Рассчитать измеренные значения уровня Р\ фазовых шумов по формуле

P_N = Р_м - 101g(RBW),

где Р_м - отчет дельта маркера. RBW - полоса пропускания [Гц].

Например, при RBW = 10 кГц: Р\ = (Рм -40).

Записать полученные значения уровня Pn фазовых шумов в столбец 5 таблицы 10.3.

КРИТЕРИЙ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ: измеренные значения уровня фазовых шумов не должны превышать предельные допускаемые значения, указанные в столбце 6 таблицы 10.3.

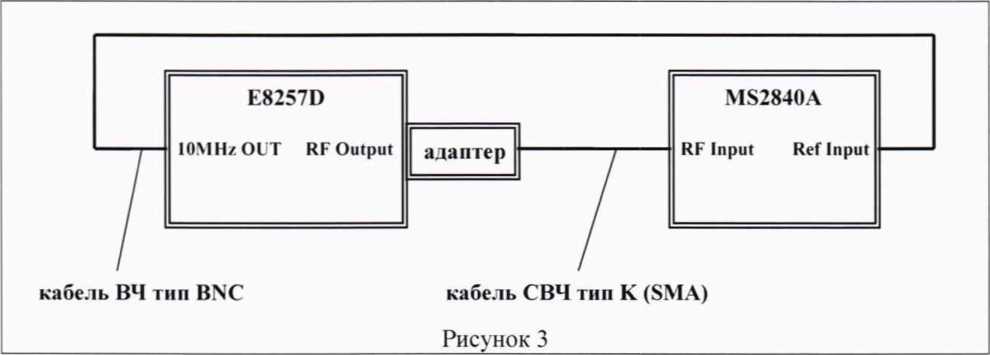

• 10.4.1 Выполнить соединение оборудования по схеме, показанной на рисунке 3.

Соединить кабелем BNC(m.m) выход синхронизации ”10 MHz OUT ’’ генератора сигналов E8257D с входом синхронизации ”Ref Input" прибора.

Используя соответствующий адаптер, соединить кабелем СВЧ тип K(m.m) (допустимо использовать адаптер и кабель SMA) выход ”RF output" генератора сигналов E8257D с входом ”RF Input" прибора.

• 10.4.2 Выполнить установки на генераторе:

[Amplitude] -20 dBm

[Frequency] 50 MHz

• 10.4.3 Сделать установки на приборе:

[Preset], Preset

[Amplitude]. Reference Level -18 dBm. Attenuator Manual 10 dB

[Frequency], Center 50 MHz

[Span] 1 kHz

[BW], RBW Manual 10 Hz; VBW Manual 1 Hz

• 10.4.4 Подстроить уровень на генераторе сигналов так. чтобы отсчет уровня по маркеру прибора был равен -(20 ±0,1) дБм.

• 10.4.5 Вести на приборе усреднение:

[Trace], Storage Mode Average 10

• 10.4.6 Запустить развертку нажатием клавиши [Single].

Дождаться, когда закончится усреднение по 10-ти циклам развертки (количество выполненных циклов отображается в левом нижнем углу дисплея в окне ”Avg“).

Включить дельта-маркер нажатием клавиш [Marker]. Delta.

• 10.4.7 Установить ослабление входного аттенюатора прибора 20 дБ:

[Amplitude], Attenuator 20 dB.

• 10.4.8 Запустить развертку нажатием клавиши [Single],

Дождаться, когда закончится усреднение по 10-ти циклам развертки, и записать отсчет уровня по дельта-маркеру в столбец 3 таблицы 10.4. Он равен относительной погрешности ослабления аттенюатора.

• 10.4.9 Выполнить действия по пунктам 10.4.7, 10.4.8 для остальных значений ослабления аттенюатора, указанных в столбце 2 таблицы 10.4 для данной частоты.

Таблица 10.4- Относительная погрешность ослабления входного аттенюатора

• 10.4.10 Отключить дельта-маркер при помощи клавиш [Marker], Normal. Отключить усреднения при помощи клавиш [Trace], Storage Mode Average Off. Запустить непрерывную развертку нажатием клавиши [Continuous].

• 10.4.11 Установить ослабление входного аттенюатора 10 дБ:

[Amplitude], Attenuator Manual, Attenuator 10 dB

• 10.4.12 Установить следующее значение частоты генератора, указанное в столбце 1 таблицы 10.4. и соответствующее значение центральной частоты на приборе.

• 10.4.13 Выполнить действия по пунктам 10.4.4- 10.4.10.

• 10.4.14 Повторить процедуру по пунктам 10.4.4 - 10.4.13 для остальных значений частоты, указанных в столбце 1 таблицы 10.4.

КРИТЕРИЙ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ: измеренные значения относительной погрешности ослабления аттенюатора должны находиться в пределах допускаемых значений, указанных в столбце 4 таблицы 10.4.

Измерения выполняются по схеме соединений операции 10.4 (рисунок 3). как указано в пункте 10.4.1.

10.5.1 Выполнить установки на генераторе:

[Amplitude] -80 dBm

[Frequency] 29 MHz

• 10.5.3 Сделать установки на приборе:

[Preset], Preset

[Amplitude], Reference Level 0 dBm: Attenuator Auto (10 dB)

[Frequency], Center 29 MHz

[Span] 1 kHz

[BW], RBW Manual 10 Hz; VBW Manual 1 Hz

[Trace], Storage Mode Average 10

• 10.5.4 Запустить развертку нажатием клавиши [Single].

Дождаться, когда закончится усреднение по 10-ти циклам развертки (количество выполненных циклов отображается в левом нижнем углу дисплея в окне ”Avg**).

Включить дельта-маркер нажатием клавиш [Marker]. Delta.

• 10.5.5 Устанавливать клавишами [Amplitude], Reference Level значения опорного уровня, указанные в столбце 1 таблицы 10.5.

Каждый раз запускать развертку нажатием клавиши [Single], и после завершения усреднения по 10-ти циклам развертки записывать отсчет уровня по дельта-маркеру в столбец 2 таблицы 10.5. Он равен относительной нелинейности опорного уровня.

КРИТЕРИЙ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ: измеренные значения относительной нелинейности опорного уровня должны находиться в пределах допускаемых значений, указанных в столбце 3 таблицы 10.5.

Таблица 10.5 - Относительная нелинейность опорного уровня

• 10.6.1 Подготовить ваттметр СВЧ поглощаемой мощности (измерительный преобразователь) NRP-Z56 к работе в соответствии с руководством по эксплуатации. Выполнить установку нуля, ввести количество усреднений 32.

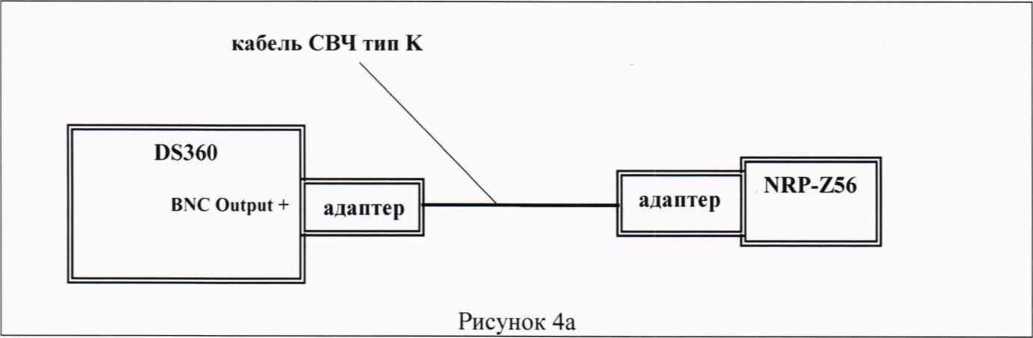

• 10.6.2 Выполнить соединение оборудования по схеме, показанной на рисунке 4а.

Используя адаптер K(f)-BNC(f). присоединить к выходу ”BNC OUTPUT +’* генератора DS360 разъем кабеля СВЧ тип K(m.m). который будет в дальнейшем использоваться для соединения с входом прибора.

Используя адаптер K(f)-PC2.4(f), присоединить разъем ваттметра СВЧ поглощаемой мощности (измерительного преобразователя) NRP-Z56 к выходному разъему кабеля СВЧ.

• 10.6.3 Выполнить установки на генераторе DS360: [Output] Unbal

[Impedance] 50 О

[Frequency] Sine 10 kHz

[Amplitude] -10 dBm

• 10.6.4 Устанавливать на генераторе DS360 значения частоты, указанные в столбце 1 таблицы 10.6.1а.

Подстраивать уровень на генераторе так. чтобы отсчет уровня мощности по NRP-Z56 находился в пределах, указанных в столбце 2 таблицы 10.6.1а (разрешение уровня генератора DS360 равно 0.1 дБм). Записывать значения уровня на генераторе DS360 в столбец 3 таблицы 10.6.1а.

Таблица 10.6.1а - Предварительное определение значений уровня генератора DS360

• 10.6.5 Отсоединить генератор DS360 с адаптером от кабеля СВЧ.

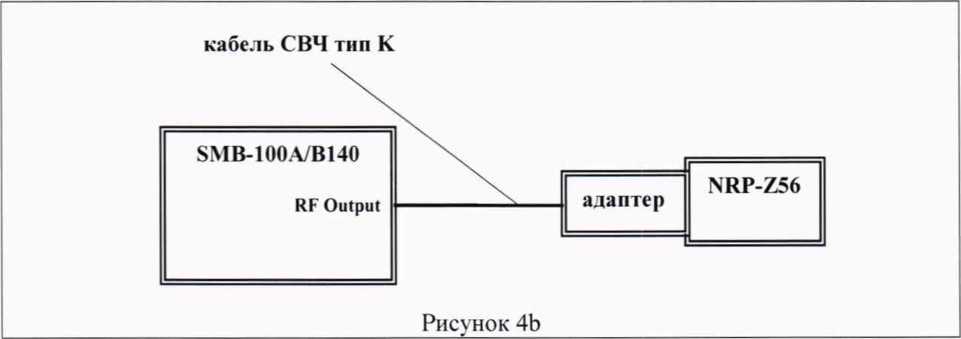

• 10.6.6 Выполнить соединение оборудования по схеме, показанной на рисунке 4Ь.

Присоединить к выходу "RF Output" генератора сигналов SMB-100A/B140 разъем кабеля СВЧ тип K(m.m). который будет в дальнейшем использоваться для соединения с входом прибора.

Используя адаптер K(D-PC2.4(f), присоединить разъем ваттметра СВЧ поглощаемой мощности (измерительного преобразователя) NRP-Z56 к выходному разъему кабеля СВЧ.

• 10.6.7 Выполнить установки на генераторе сигналов SMB-100A/B140:

[Frequency] 300 kHz

[Amplitude] -10 dBm

• 10.6.8 Устанавливать на генераторе сигналов SMB-100A/B140 значения частоты, указанные в столбце 1 таблицы 10.6.lb.

Подстраивать уровень на генераторе так. чтобы отсчет уровня мощности по NRP-Z56 находился в пределах, указанных в столбце 2 таблицы 10.6.lb (разрешение уровня генератора SMB-100A B140 равно 0.01 дБм). Записывать значения уровня на генераторе SMB-100A/B140 в столбец 3 таблицы 10.6.lb.

Таблица 10.6.1 b - Предварительное определение значений уровня генератора SMB-100A

Продолжение таблицы 10.6.1 b

• 10.6.9 Отсоединить генератор с адаптером от кабеля СВЧ.

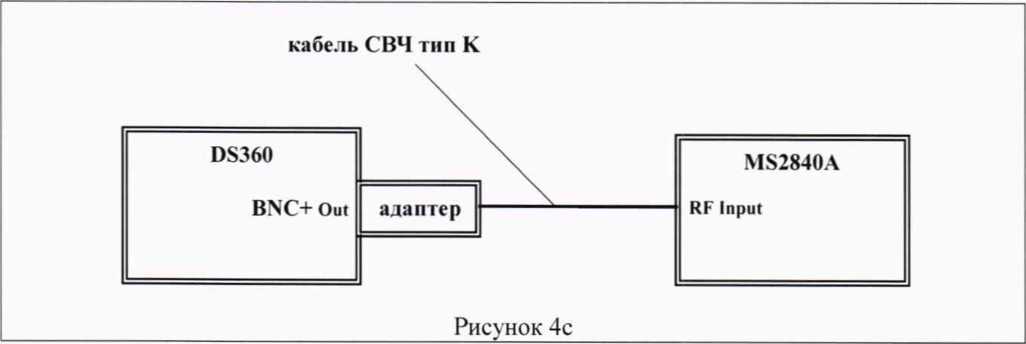

• 10.6.10 Выполнить соединение оборудования по схеме, показанной на рисунке 4с.

Используя адаптер K(f)-BNC(f). присоединить к выходу ‘*BNC OUTPUT +” генератора DS360 разъем кабеля СВЧ тип K(m.m). использованного ранее.

Присоединить разъем на другом конце кабеля СВЧ к входному разъему поверяемого прибора.

• 10.6.11 Сделать установки на приборе:

[Preset], Preset

[Amplitude]. Attenuator Manual 10 dB [Amplitude]. Reference Level -5 dBm [Frequency], Center 10 kHz

[Span] 5 kHz

[BW]. RBW Manual 100 Hz; VBW Manual 10 Hz

• 10.6.12 Выполнить установки на генераторе DS360:

[Frequency] 10 kHz

[Amplitude] - установить уровень, значение которого записано в столбце 3 таблицы 10.6.1а для данного значения частоты и уровня -10 дБм.

Записать отсчет уровня по маркеру прибора в столбец 4 таблицы 10.6.2.

• 10.6.13 Устанавливать значения частоты генератора DS360 30 кГц; 100 кГц и соответствующие значения центральной частоты на приборе.

Устанавливать уровень генератора таким образом, чтобы он был равен значению, записанному в столбце 3 таблицы 10.6.1а для данного значения частоты и уровня.

Записывать отсчеты уровня по маркеру прибора в столбец 4 таблицы 10.6.2.

• 10.6.14 Отсоединить генератор DS360 с адаптером от кабеля СВЧ.

• 10.6.15 Выполнить соединение оборудования по схеме, показанной на рисунке 4Ь.

Соединить кабелем BNC выход синхронизации генератора SMB-100AB140 с входом синхронизации прибора.

Присоединить к выходу ”RF Output" генератора SMB-100A/B140 разъем кабеля СВЧ, использованного ранее. Присоединить разъем на другом конце кабеля СВЧ к входному разъему поверяемого прибора.

кабель СВЧ тип К

кабель ВЧ тип ВМС            \

\ \

Рисунок 4d

• 10.6.16 Сделать установки на приборе при отсутствии опции предварительного усилителя или при выключенном предварительном усилителе:

[Frequency], Center 299 kHz

[Span] 5 kHz

[BW]. RBW Manual 100 Hz; VBW Manual 10 Hz

• 10.6.17 Выполнить установки на генераторе сигналов SMB-100A/B140;

[Frequency] 299 kHz

[Amplitude] - установить уровень, значение которого записано в столбце 3 таблицы 10.6.lb для данного значения частоты и уровня на входе прибора -10 дБм.

Записать отсчет уровня по маркеру прибора в столбец 4 таблицы 10.6.2.

• 10.6.18 Устанавливать остальные значения частоты генератора SMB-100A/B140 и центральной частоты на приборе, указанные в столбце 1 таблицы 10.6.2.

Устанавливать уровень генератора таким образом, чтобы он был равен значению, записанному в столбце 3 таблицы 10.6.lb для данного значения частоты и уровня на входе прибора -10 дБм.

Записывать отсчеты уровня по маркеру прибора в столбец 4 таблицы 10.6.2.

• 10.6.19 Если в приборе отсутствует опция предварительного усилителя, перейти к пункту 10.6.21.

Если в приборе имеется опция предварительного усилителя, включить его:

[Amplitude]. Pre-Amp On

[Amplitude]. Reference Le\el -25 dBm

• 10.6.20 Выполнить действия по пунктам 10.6.17 - 10.6.18 для прибора с включенным предварительным усилителем, заменив значение измеряемого входного уровня на -30 дБм.

Таблица 10.6.2 - Основная относительная погрешность измерения мощности

Окончание таблицы 10.6.2

КРИТЕРИЙ ПОДТВЕРЖДЕНИЯ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ: измеренные значения уровня мощности должны находиться в пределах допускаемых значений, указанных в столбцах 3 и 5 таблицы 10.6.2.

• 10.6.21 Отключить оборудование и отсоединить кабель СВЧ.

Результаты поверки представляются в соответствии с действующими правовыми нормативными документами и передаются в Федеральный информационный фонд по обеспечению единства измерений.

При положительных результатах по запросу оформляется свидетельство о поверке.

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, по запросу выдается извещение о непригодности к применению средства измерений с указанием причин непригодности.

Протокол поверки оформляется в произвольной форме. В протоколе поверки допускается привести качественные результаты измерений с выводами о соответствии поверенного прибора метрологическим требованиям без указания измеренных числовых значений величин.

Приложение 1

Таблицы для операции 10.1. Усредненный уровень собственных шумов

MS2840A. Методика поверки. 2021

стр. 32 из 32
