АКЦИОНЕРНОЕ ОБЩЕСТВО «МЕТРОЛОГ»

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные (приемно-расходные) Рпр-2. Методика поверки.

МП 8570-2020

Начальник ЦАиЭ

Игошин Е.К.

САМАРА

2020

Предисловие

1 РАЗРАБОТАНА

Акционерное общество «Метролог»(АО «Метролог»)

ИСПОЛНИТЕЛИ:

Е.К. Игошин, В.В. Калашников

2 УТВЕРЖДЕНА

АО «Метролог»22марта 2020 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 22

СОДЕРЖАНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Инструкция Государственная система обеспечения единства измерений.

Резервуары вертикальные (приемно-расходные) Рпр-2. МП 8570-2020

1 Область применения

Настоящая инструкция распространяется на резервуары вертикальные(приемно-расходные), изготавливаемые ООО «НПО Агрегат» (Общество с ограниченной ответственностью «Научно-производственное объединение Агрегат»)и предназначенные для измерения объема нефтепродуктов (в т.ч. масел) и спец.жидкостей, а также для их хранения, приема и отпуска и устанавливает методику поверки объемным методом.

2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004—2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005—88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087—84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137—2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 7502—98

Рулетки измерительные металлические. Технические условия

ГОСТ 18481—81

Ареометры и цилиндры стеклянные. Общие технические ус

ловия

ГОСТ 30852.0—2002

(МЭИ 60079-0:1998)

Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.9—2002

(МЭК 60079-10:1995)

Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон

ГОСТ 30852.11—2002

(МЭК 60079-12:1978)

Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам

ГОСТ Р 12.4.310—2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар вертикальный (приемно-расходный) Рпр-2: Металлический сосуд цилиндрической формы, вертикальный, с днищами, применяемый для хранения и измерения объема жидкости.

  • 3.2 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной20 °C.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблицы указано на титульном листе.

  • 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки (начало отсчета):Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продуктапри эксплуатации резервуара.

  • 3.10 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

  • 3.11 эталонная точка резервуара: Верхний край фланца измерительного люка резервуара или риски в планке измерительного люка резервуара.

  • 3.12 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

  • 3.13 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

  • 3.14 объемный метод поверки: Метод, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого измерения уровня на 1 см.

  • 3.15 объемный динамический метод: Метод поверки, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого изменения уровня на 1 см (10 мм).

  • 3.16 объемный статический метод: Метод поверки, заключающийся в определении вместимости резервуара путем наполнения его отдельными дозами поверочной жидкости и в одновременном измерении уровня, объема и температуры поверочной жидкости для каждого изменения уровня в пределах от 10 до 30 мм.

  • 3.17 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.

  • 3.18 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

  • 3.19 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

  • 3.20 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

  • 3.21 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

  • 3.22 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).

4 Метод поверки
  • 4.1 Поверку резервуара проводят объемным методом.

При поверке резервуара его вместимость определяют путем непосредственных измерений уровня поверочной жидкости, поступившей в резервуар, с одновременными измерениями ее температуры и объема, соответствующих измеренному уровню жидкости. В качестве поверочной жидкости используют воду.

  • 4.2 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.3 Поверки резервуара проводят:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

4.4Интервал между поверками определяется при проведении испытаний в целях утверждения типа средств измерений.

5 Операции поверки
  • 5.1 При выполнении измерений вместимости резервуара выполняют операции, указанные в таблице 1.

Т а б л и ц а 1

Наименование операции

Номер пункта

Внешний осмотр

10.1

Измерение базовой высоты резервуара

10.2

Измерение вместимости резервуара

10.3

6 Средства поверки
  • 6.1 При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства:

    • 6.1.1 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

6.1.2. Рабочий эталон 2го разряда в соответствии с частью 2 приказа Росстандарта от 07.02.2018г. № 256 « Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»(Комплекс градуировки резервуаров «МИГ» регистрационный номер 20570-13.

  • 6.1.4 Термометр с диапазоном измерений температуры окружающей среды: от минус 20 °C до плюс 50 °C.

  • 6.1.5 Метеометр типа МЭС-200А с диапазоном измерений: скорости ветра - до 20 м/с; влажности воздуха - до 98 %, температуры окружающей среды: от минус 20 °C до плюс 50 °C.

  • 6.1.6 Вспомогательные средства:

-ареометр АНТ-1;

  • - газоанализатор «Колион-1В»;

  • - анемометр ручной чашечный МС-13.

6.1.7Эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.8 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений приведенным в п.6.1.

  • 6.1.9 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Табл и ца2

Наименование параметра

Пределы допускаемой погрешности измерений

Объем дозы жидкости при градуировке, %

±0,15

Уровень жидкости, мм

±1

Температура жидкости, °C

±0,2

Температура воздуха, °C

±1

Давление жидкости избыточное, %

±0,4

  • 6.1.10 При соблюдении, указанных в таблице 1,пределов допускаемой погрешности измерений погрешность вместимости резервуара находится в пределах:! 0,25 %.

7 Требования безопасности
  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с действующим законодательством.

  • 7.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20[2].

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спец-обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18[1].

  • 7.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 7.6 Перед началом работ проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 При измерении базовой высоты (ежегодном) избыточное давление в незаполненном (газовом) пространстве резервуара должно быть равно нулю.

8 Условия поверки

При проведении поверки соблюдают следующие условия:

  • 8.1 Температура окружающего воздуха:......................................от 5°С до 35 °C.

8.2Температура поверочной жидкости:......................................от 2°С до 35 °C.

8.3Скорость ветра:....................................................................не более 10 м/с.

8.4Состояние погоды......................................................................без осадков.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа, применяемого эталона (далее - средство измерений).

  • 8.5 Допуск к производству работ осуществляется по наряду-допуску организации -владельца резервуара.

8.6Резервуар при поверке должен быть порожним.

  • 8.7 Внутренняя поверхность резервуара должна быть зачищена от остатков хранившейся жидкости.

  • 8.8 Загазованность в воздухе вблизи резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18 [1].

9 Подготовка к поверке
  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

    • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 Резервуар полностью опорожняют и зачищают от остатков хранившейся жидкости.

    • 9.1.4 Проводят сборку измерительной системы.

    • 9.1.5 Устанавливают уровнемер на горловине резервуара.

    • 9.1.6 Опускают шланг с расширителем струи внутрь резервуара.

    • 9.1.7 Наполняют измерительную систему поверочной жидкостью, удаляют из нее воздух и испытывают ее на герметичность под рабочим давлением.

    • 9.1.8 Измеряют параметры окружающей среды.

Результаты измерений вносят в протокол, форма которого приведена вприложе-нииБ (таблица Б.2).

  • 9.1.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • - акт на зачистку резервуара;

  • - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

  • - наряд-допуск на проведение работ с повышенной опасностью.

  • 10 Проведение поверки

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

10.2 Измерение базовой высоты резервуара
  • 10.2.1 Базовую высоту Нб измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

Результаты измерений Нб вносят в протокол, форма которого приведена в приложении Г (таблица Г.6).

  • 10.2.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты . резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении Б.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Измерение вместимости резервуара

При определении вместимости резервуара объемным методом проводят следующие операции.

  • 10.3.1 Измеряют базовую высоту резервуара измерительной рулеткой с грузом в соответствии с п.10.2.

  • 10.3.2 Подготавливают комплекс градуировки резервуаров «МИГ» к работе в соответствии с требованиями его технической документации.

  • 10.3.3  Поверку резервуара проводят по схеме, приведенной на рисунке А. 1.(Приложение 1)

  • 10.3.4 Поверочную жидкость подают в поверяемый резервуар из приемного резервуара и наполняют резервуар дозой жидкости до заполнения «мертвой» полости резер-вура.

  • 10.3.5 При достижении уровня жидкости, соответствующего вместимости «мертвой» полости резервуара, наполнение резервуара дозами жидкости может быть осуществлено динамическим или статическим методом.

  • 10.3.6 Поверку резервуара проводят до предельного уровня статическим методом.

  • 10.3.7 Измеряют базовую высоту и максимальный уровень жидкости в резервуаре.

  • 10.3.8 Результаты измерений вносят в протокол, форма которого приведена в приложении Б.

  • 11 Обработка результатов измерений

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

  • 11.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1 Градуировочную таблицу составляют, с шагом ДНИ = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня наполнения Нпр.

11,2.2В пределах каждого шага (изменения уровня наполнения резервуара на 1 см) вычисляют коэффициент вместимости 0„ равный вместимости, приходящейся на 1 мм высоты наполнения, по формуле: где И, Ц.?- вместимости резервуара, соответствующие уровнямН/, Нц

  • 11.2.3 Значения посантиметровой вместимости резервуара, указанные в градуировочных таблицах, соответствуют температуре 20 °C.

  • 11.2.4 Порядок расчета при составлении градуировочной таблицы

  • 11.2.4.1 Обработка результатов поверки проводится с использованием программного обеспечения (ПО).

  • 11.2.4.2 Результаты измерений оформляют протоколом поверки.

  • 11.2.4.3 Протокол поверки является входным документом при расчете градуировочной таблицы с использованием ПО.

  • 11.2.5 Вместимость резервуара, приходящуюся на 1 см высоты наполнения, вычисляют последовательным суммированием значений вместимостей, приходящихся на 1 мм высоты наполнения.

  • 11.2.6 Последовательно суммируя значения вместимостей каждого миллиметра наполнения, вычисляют вместимость резервуара с интервалом 1 см.

  • 11.2.7 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Нмп, соответствующий высоте «мертвой» полости.

12 Оформление результатов поверки
  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении В. Форма протокола поверки приведена в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении Б.

Протокол подписывает поверитель.

Подпись заверяют знаком поверки.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись заверяют знаком поверки.

  • 12.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

(справочное)

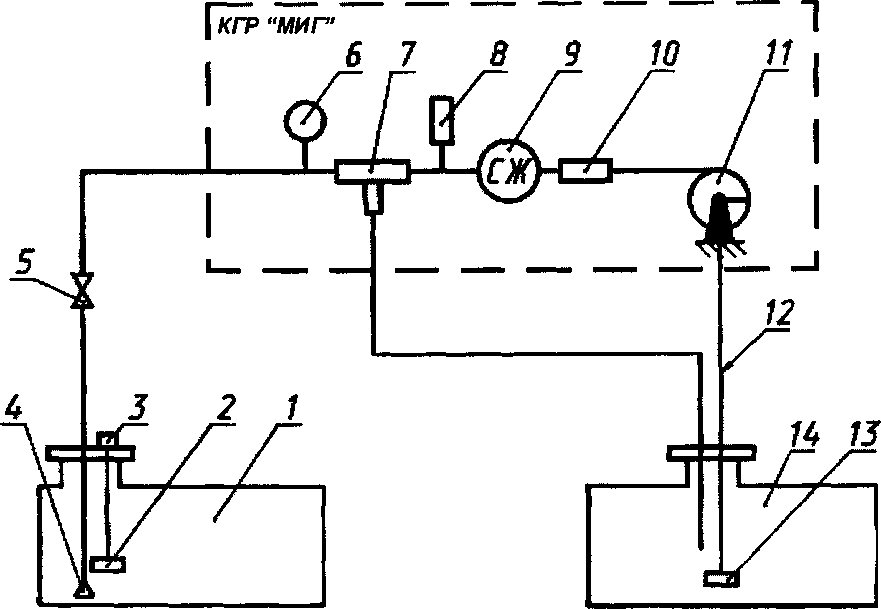

1 - поверяемый резервуар; 2 - поплавок уровнемера; 3 - уровнемер; 4 - расширитель струи; 5 - вентиль; 6 - манометр; 7 - трехходовой кран; 8 - термометр (измеритель температуры); 9 - счетчик жидкости; 10 - дроссель; 11 - насос; (6-11) - в составе ИГР «МИГ» 12 -всасывающая линия насоса; 13 - фильтр; 14 - приемный резервуар.

Рисунок А.1 - Измерительная система для поверки резервуара КГР «МИГ»

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя,_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара вертикального (приемнорасходного) Рпр-2 №______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица! В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (Нб)к

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 8б , %, вычисляют по формуле

(НЛ-(Нб)

5б =-----г—г----- • 100, где значения величин (Нб) ,      , приведены в 1-й, 2-й графах.

(Нб)п

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись

инициалы, фамилия

Члены комиссии:

ПОДПИСЬ

инициалы, фамилия

ПОДПИСЬ

инициалы, фамилия

ПРИЛОЖЕНИЕ В

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

В.1 Форма титульного листа градуировочной таблицы1

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА (объемный метод) на резервуар вертикальный приемно-расходный Рпр-2 №_____

Организация:___________________________

Погрешность определения вместимости ± 0.25%

Участок ниже Нм.п. =_____мм для государственных учетных и торговых

операций с нефтью, нефтепродуктами, взаимных расчетов между поставщиком и потребителем не используется

Программа в составе комплекса градуировки резервуаров "МИГ" (св-во утверждения типа СИ № 53372 от 26октября 2018 г.)

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

1> Форма титульного листа не подлежит изменению

В.2 Форма градуировочной таблицы резервуара1

Лист

Организация_______________________

Резервуар №_____________________

Таблица В.1-Посантиметровая вместимость поясов резервуара

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

Уровень наполнения, см

Вместимость, м3

Коэффициент вместимости, м3/мм

нмп

Н;+1

Члп +

Нмп + 2

Ч-

ПРИЛОЖЕНИЕ Г (обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Т а б л и ц а Г.1 - Общие данные

Регистрационный номер

Дата

Основание для измерения

число

месяц

Год

1

2

3

Продолжение таблицы Г.1

Место проведения поверки

Продолжение таблицы Г. 1

Окончание таблицы Г.1

Резервуар

Тип резервуара

Номер резервуара

Форма днищ резервуара

Назначение резервуара

Погрешность определения вместимости резервуара, %

6

7

8

9

10

Т а б л и ц а Г.2 - Условия проведения измерений

Температура воздуха, гр. С

Загазованность, мг/м3

1

2

Таблица Г.З- Параметры резервуара

Коэффициент линейного расширения материала резервуара, 1/гр.С

Внутренний диаметр, мм

Длина цилинд-рической части, мм

Глубина заложения горловины,

мм

1-е измер.

2-е измер.

1

2

3

4

5

Т а б л и ц а Г.4 - Параметры (начальные) поверочной жидкости

Наименование

Температура начальная

Коэффициент

сжимаемости,

1/МПа

Плотность

жидкости, кг/м3

в резервуаре, гр.С

в мернике, гр.С

в счетчике, °C

1

2

3

4

5

6

Таблица Г.5 - Измерения при поверке резервуара

изм.

Уровень жидкости, мм

Объем дозы или показание счетчика жидкости, дм3

Температура жидкости, гр.С

Давление в счетчике, МПа

Расход жидкости Q, дмЗ/мин

В мерниках

или счет

чике

В резервуаре

1

2

3

4

5

6

7

1

2

3

П|

Таблица Г.6 - Базовая высота резервуара

Базовая высота резервуара

До определения вместимости резервуара, мм

После определения вместимости резервуа

ра, мм

1-е измерение

2-е измерение

1-е измерение

2-е измерение

1

2

3

4

Таблица Г.7 - Максимальный уровень жидкости

Показания измерительной рулетки с грузом, мм

Показания уровнемера, мм

1-е измерение

2-е измерение

1

2

3

Таблица Г.8 - Параметры счетчика жидкости со сдвигом дозирования и проскоком

Наименование параметра

Значение параметра при расходе, Q, дмЗ/мин

100

150

200

250

Сдвиг дозирования С, дм3

Проскок, Пр, дм3

Таблица Г.9 - Высота «мертвой» полости при объемном методе поверки резервуара

Номер измерения

Высота «мертвой» полости Нмп, мм

При отсутствии измерительной трубы

При наличии измерительной трубы

Таблица Г. 10 - Другие параметры

Измеряемый параметр

Номер измерения

Показания линейки, измерительной рулетки, мм

Расстояние между расходной тру-бой и поднятым краем цилиндрической части резервуара, 1 рт

1

2

Расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара, L’3

1

2

ПОДПИСИ

Должность

Фамилия, инициалы

Подписи, оттиски клейм, печатей

ПРИЛОЖЕНИЕ Д

(обязательное)

Обработка результатов измерений при поверке резервуара с применением КГР «МИГ»

Д.1 Базовую высоту резервуара Нб вычисляют по формуле:

Нб1 + Нб2

(Д.1)

Д.2 Результаты вычисления Нб вносят в журнал, форма которого приведена в приложении Е.

Д.З Максимальный уровень жидкостиНртах, измеренный измерительной рулеткой с грузом, вычисляют по формуле:

(Д.2)

где (Нрщах)!, (ЦотпадОг- результаты двух измерений максимального уровня, мм.

Д.4 Разность максимальных уровней жидкости в резервуареДН, мм, измеренных в конце поверки уровнемером и измерительной рулеткой с грузом, вычисляют по формуле:

(Д.З)

где Нртах, Нута*- максимальные уровни жидкости, измеренные измерительной рулеткой с грузом и уровнемером, мм.

Д.5 Значение^/-/, определенное по формуле (Д.З), может быть положительным или отрицательным.

Д.6 Результаты вычислений по формулам (Д.1), (Д.2) и (Д.З) вносят в журнал, форма которого приведена в приложении Е.

ПРИЛОЖЕНИЕ Е

(справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление параметров резервуара

Таблица Е.1- Вычисление параметров резервуара

Наименование параметра

Вычисление (значение)

параметра

№ формулы

Базовая высота Нб , мм

Высота исходного уровня Ни , мм

Максимальный уровень Нтах, мм

Разность максимальных уровней жидкости, АН, мм

Высота «мертвой» полости Нмп, мм

Вычисление провел

(расшифровка)

(должность)             (подпись)

«___»_________201_ г.

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.

РЕЗЕРВУАРЫ ВЕРТИКАЛЬНЫЕ (ПРИЕМНО-РАСХОДНЫЕ) Рпр-2. МП 8570-2020

БИБЛИОГРАФИЯ

[1] Гигиенические нормативы

ГН 2.2.5.3532-18

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. №25

[2] Руководящий документ

РД-03-20—2007

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утвержден приказом Ростехнадзора от 29.01.2007 № 37

АО «Метролог»

Страница22 из 22

1

’форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
