УТВЕРЖДАЮ

Начальник Минобороны России

Z? 2018 г.

В.В. Швыдун

Государственная система обеспечения единства измерений

Антенны измерительные логопериодические ЛПА-2

МЕТОДИКА ПОВЕРКИ

2018 г.

• 1.1 Настоящая методика поверки распространяется на антенны измерительные логопериодические ЛПА-2 (далее-антенны) и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками 1 год.

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Проведение сокращенной поверки антенн измерительных логопериодических ЛПА-2 не возможно.

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечания

• 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 2 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь

  действующие свидетельства (отметки в формулярах или паспортах)

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации на антенны, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

подготовительные работы:

• - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 8 ч;

• - выполнить операции, оговоренные в технической документации на антенну по её подготовке к измерениям;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

• 6.1.1  При внешнем осмотре установить соответствие антенны требованиям технической документации. При внешнем осмотре убедиться в:

• - отсутствии механических повреждений;

• - чистоте разъемов;

• - исправности соединительных проводов и кабелей;

• - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

• 6.1.2 Результаты поверки считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.2 1 Произвести опробование работы антенны для оценки её исправности.

При опробовании антенны проверить возможность установки антенны и подключения к входу кабельной сборки.

• 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность установки и подключения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.3.1 Определение КСВН входа

Определение КСВН входа антенн провести с применением векторного анализатора цепей N5224А. Измерения провести в рабочем диапазоне частот от 1,0 до 12,5 ГГц с дискретностью 0,5 ГГц.

При измерении КСВН антенну сориентировать в сторону свободную от отражающих предметов и находиться от них на удалении 3 м, не менее.

Результаты поверки считать положительными, если КСВН входа антенны в диапазоне рабочих частот не более 2,0.

6.3.2. Определение коэффициента калибровки в диапазоне рабочих частот

• 6.3.2.1 Определение коэффициента калибровки антенны в диапазоне рабочих частот провести с помощью установки измерительной типа К2П-71 методом сравнения с использованием в качестве образцовой антенны типа П6-23М. Измерения провести на частотах от 1,0 до 12,5 ГГц с дискретностью 0,5 ГГц.

• 6.3.2.2 Измерения проводить при горизонтальной поляризации антенн. Расстояние D между излучающей и поверяемой (эталонной) антеннами должно быть 5+6 м. Высота подъема h антенн (расстояние от пола до центра симметрии антенны) должно быть 1,75 ± 0,02 м.

• 6.3.2.3 Включить установку К2П-71 и в соответствии с руководством по эксплуатации произвести подготовительные операции, необходимые для ее нормального функционирования.

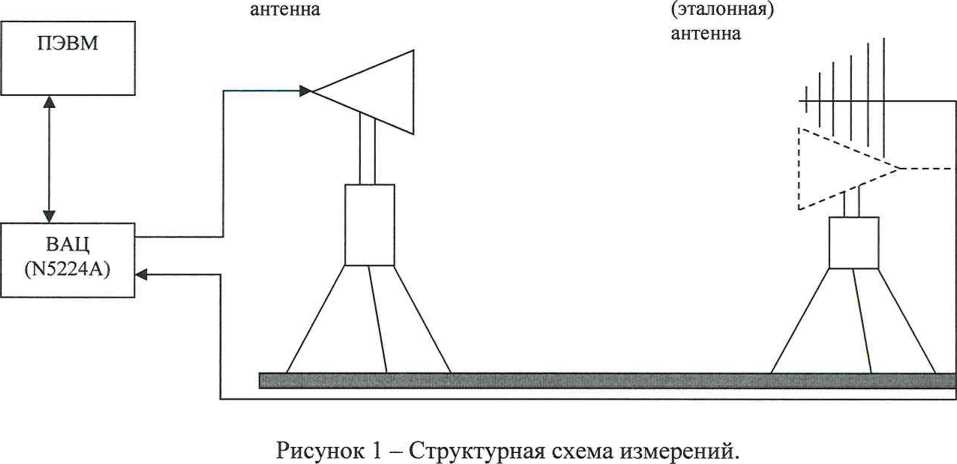

• 6.3.2.4 На заданном расстоянии D и высоте h на треноге разместить эталонную антенну и соединительным кабелем соединить выход антенны с векторным анализатором цепей (рис. 1). При этом излучающая и приемная антенны должны быть ориентированы по азимуту так, чтобы их центры симметрии находились на одной прямой, а продольные оси вибраторов были параллельны поверхности пола.

Излучающая                            Поверяемая

• 6.3.2.5 Ориентировать эталонную антенну поворотом влево и вправо по азимуту на максимальный уровень принимаемого сигнала. Провести измерения уровня принимаемого сигнала в соответствии с руководством по эксплуатации К2П-71.

• 6.3.2.6 Установить на место эталонной антенны поверяемую антенну при сохранении взаимной ориентации, высоты и расстояния до излучающей антенны. Поворотом поверяемой антенны влево и вправо по азимуту ориентировать ее на максимальный уровень принимаемого сигнала. Провести измерения коэффициента калибровки поверяемой антенны в соответствии с руководством по эксплуатации К2П-71.

• 6.3.2.7 Результаты поверки считать положительными, если значения коэффициента калибровки находятся в диапазоне от 20 до 65 дБ (м’¹).

6.3.3 Определение погрешности коэффициента калибровки

• 6.3.3.1 Определение погрешности коэффициента калибровки провести методом расчета.

Погрешность коэффициента калибровки для каждой частоты рассчитать по формуле:

ЬК=К -К„,                       (1)

где К_п - значение коэффициента калибровки, полученное при периодической поверке; К - значение коэффициента калибровки, полученное при первичной поверке.

• 6.3.3.2 Результаты поверки считать положительными, если значения погрешности коэффициента калибровки находятся в пределах ± 2,0 дБ.

• 7.1 При положительных результатах поверки на антенну выдается свидетельство установленного образца.

• 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 7.3 Знак поверки наносится в свидетельство о поверке в виде оттиска клейма.

• 7.4 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности к применению с указанием причин забракования.



  К. Черняев

  В. Медведева

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Младший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
