Методика поверки «ГСИ. Счётчики электрической энергии однофазные многофункциональные SM» (ИЦРМ-МП-004-21)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 7

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

• 1.1 Настоящая методика поверки распространяется на счётчики электрической энергии однофазные многофункциональные SM (далее - счётчики), изготавливаемые Обществом с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»), и устанавливает методику их первичной и периодической поверок.

• 1.2 Счётчики являются:

- рабочими средствами измерений по ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц».

• 1.3 Допускается проведение первичной поверки счётчиков при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-1-2007. Проведение выборочной первичной поверки счётчиков проводится по одноступенчатому выборочному плану для общего контрольного уровня I при приемлемом уровне качества AQL, равном 0,4, по ГОСТ Р ИСО 2859-1-2007. В зависимости от объема партии количество предоставляемых на поверку счётчиков выбирается согласно таблице 1.

Таблица 1 - Количество предоставляемых счётчиков

• 1.4 Интервал между поверками - 16 лет.

• 1.5 Основные метрологические характеристики счётчиков приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (23±2) °C;

• - относительная влажность от 30 до 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые счётчики и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованных на право поверки, непосредственно осуществляющие поверку средств данного вида измерений.

Таблица 3 - Средства поверки

Допускается применение аналогичных средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в ГОСТ 8.551-2013 или в соответствии с таблицей 3 настоящего документа.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, документом «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые счётчики и применяемые средства поверки.

• 6.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

Счётчик допускается к дальнейшей поверке, если:

• - внешний вид счётчика соответствует описанию типа;

• - соблюдаются требования по защите счётчика от несанкционированного вмешательства согласно описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки;

• - лицевая панель счётчиков чистая и имеет четкую маркировку в соответствии с ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012;

• - на крышке зажимов или на корпусе счётчиков нанесена схема подключения счётчиков к электрической сети;

• - все крепящие винты в наличии, резьба винтов исправна, механические элементы хорошо закреплены;

• - зажимные контакты промаркированы;

• - комплектность счетчика соответствует комплектности, указанной в описании типа и эксплуатационной документации.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и счётчик допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, счётчик к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый счётчик и на применяемые средства поверки;

• - выдержать счётчик в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование

• 1) Опробование проводить при помощи прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 КМ», модификация «Энергомонитор-3.1 КМ» П-02-010-3-0-50-1000К10 и источника переменного тока и напряжения трехфазного программируемого «Энергоформа-3.3-100» (далее - поверочная установка).

• 2) Подключить счётчик к поверочной установке по схеме, указанной на рисунке Б.1 Приложения Б, и выдержать при номинальных значениях напряжения, силы переменного тока и частоты переменного тока. Время выдержки счетчика должно быть не менее 2 минут.

• 3) Проверить функционирование жидкокристаллического дисплея (далее - ЖКИ), кнопок и светодиодных индикаторов на передней панели счётчика в соответствии с руководством по эксплуатации.

Примечание - Допускается проводить опробование при определении метрологических характеристик.

• 8.3 Проверка электрической прочности изоляции

• 1) Проверку электрической прочности изоляции проводить с помощью установки для проверки электрической безопасности GPT-79803 (далее по тексту - GPT-79803) путем подачи в течение одной минуты испытательного напряжения 4,0 кВ частотой 50 Гц между всеми цепями тока и напряжения, соединенными вместе, и «землей», соединенной вместе со вспомогательными цепями напряжением ниже 40 В (цепи испытательных выходов).

• 2) «Землей» является проводящая пленка из фольги, охватывающая счетчик и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь счетчика. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

• 8.4 Проверка стартового тока (порога чувствительности)

• 1) Проверку стартового тока (порога чувствительности) проводить при помощи поверочной установки согласно схеме, указанной на рисунке Б.1 Приложения Б, устанавливая следующие параметры испытательных сигналов по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012:

С7= С^ном; 7= 0,004-Iq; cos<p= 1 (активная энергия);

U = U_H0M; 1= 0,004Tg; sin(p = 1 (реактивная энергия).

• 8.5 Проверка отсутствия самохода

• 1) Проверку отсутствия самохода проводить при помощи поверочной установки согласно схеме, указанной на рисунке Б.1 Приложения Б.

• 2) Подготовить к работе и включить поверочную установку, счетчик, а также вспомогательные средства измерений и оборудование (согласно таблице 3) согласно их ЭД.

• 3) Подключить счетчик к USB-порту персонального компьютера (далее - ПК) через преобразователи интерфейсов в соответствии с руководством по эксплуатации.

• 4) Запустить на ПК программное обеспечение. Установить связь со счетчиком. Перевести счетчик в режим работы «Поверка».

• 5) К цепям напряжения счётчика приложить напряжение 1,15-Uhom. При этом ток в токовой цепи должен отсутствовать.

• 6) На электрическом или оптическом испытательном выходе счётчика регистрировать импульсы с помощью поверочной установки.

• 7) Время контролировать по секундомеру электронному «СЧЕТ-2».

Результаты проверки считать положительными, если за время испытания, рассчитанное в соответствии с ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, регистрируется не более одного импульса.

Счётчик допускается к дальнейшей поверке, если при опробовании подтверждено функционирование ЖКИ, кнопок и светодиодных индикаторов, во время проверки электрической прочности изоляции не произошло пробоя изоляции испытуемых цепей, во время проверки стартового тока счётчик начинает и продолжает регистрировать показания активной и реактивной электрической энергии, во время проверки отсутствия самохода за время испытания, рассчитанное в соответствии с ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, регистрируется не более одного импульса.

Проверку идентификационных данных программного обеспечения (далее - ПО) проводить путем сличения идентификационных данных ПО, указанных в описании типа на счётчик, с идентификационными данными ПО, считанными со счётчика.

Счётчик допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

• 10.1 Определение относительной основной погрешности измерений активной, реактивной электрической энергии

Определение погрешностей проводить при помощи поверочной установки в следующей последовательности:

• 1) Повторить пункты 1) - 4) п. 8.5.

• 2) Измерения проводить при номинальном фазном напряжении переменного тока, равном 220 или 230 В (в зависимости от исполнения).

• 3) Погрешность измерений активной электрической энергии определить следующим образом:

- установить на выходе поверочной установки сигналы в соответствии с таблицей:

Таблица 4 - Испытательные сигналы для определения относительной основной погрешности измерений активной электрической энергии для счётчиков класса точности 1

• - после подачи испытательных сигналов по истечении времени, достаточного для определения погрешностей, считать с дисплея поверочной установки значения относительной основной погрешности измерений активной электрической энергии, %.

• 4) Погрешность измерений реактивной электрической энергии определить следующим образом:

• - установить на выходе поверочной установки сигналы в соответствии с таблицей:

Таблица 5 - Испытательные сигналы для определения относительной основной погрешности измерений реактивной электрической энергии для счётчиков класса точности 1

- после подачи испытательных сигналов по истечении времени, достаточного для определения погрешностей, считать с дисплея поверочной установки значения относительной основной погрешности измерений реактивной электрической энергии, %.

Примечание - Для счётчиков с двумя направлениями учёта проверку проводят в обоих направлениях. Формула (метод) расчета счётчиком реактивной электрической энергии Q = U • I • sin<£> • t.

• 10.2 Определение хода внутренних часов

Определение хода внутренних часов проводится методом измерения периода повторения секундных импульсов встроенных часов.

• 1) Определение хода внутренних часов проводить при помощи частотомера электронно-счетного серии 43-85, мод. 43-85/6 (далее - частотомер) и источника питания постоянного тока GPR-73060D согласно схеме, указанной на рисунке Б.2 Приложения Б.

Для питания импульсного выхода использовать источник питания постоянного тока GPR-73060D (далее - источник питания, ИП).

• 2) Подготовить к работе и включить частотомер и источник питания, счетчик, а также вспомогательные средства измерений и оборудование (согласно таблице 3) согласно их эд.

• 3) Подать на счётчик номинальное напряжение.

• 4) Запустить ПО «AdminTools», настроить в соответствии с эксплуатационной документацией и командой по интерфейсу перевести электрическое выходное устройство в режим выдачи импульсов, пропорциональных счёту времени, с интервалом 1 с (режим «Часы»).

• 5) Измерить частотомером период следования импульсов.

• 6) По окончании измерений считать из счётчика с помощью ПО величину коррекции суточного хода часов ДТк.

Счётчик подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если:

1) Полученные значения относительной основной погрешности измерений активной, реактивной электрической энергии, %, не превышают пределов, указанных в таблицах 4 и 5.

2) Полученное значение хода внутренних часов ЬТсут, с/сут, рассчитанное по формуле:

ЬТсут = &Тизмх86400+КГк                       (1)

где Д7к - величина коррекции суточного хода часов, с;

86400 - количество секунд в одних сутках;

АТизм - величина погрешности периода следования импульсов, с, рассчитанная по формуле:

\Тизм = 1 - Тизм                              (2)

где Тизм - измеренный частотомером период следования импульсов, с; не превышает ±1 с/сут.

При невыполнении любого из вышеперечисленных условий (когда счётчик не подтверждает соответствие метрологическим требованиям), поверку счётчика прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки счётчика подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 В целях предотвращения доступа к узлам настройки (регулировки) счётчиков в местах пломбирования от несанкционированного доступа, указанных в описании типа, по завершении поверки устанавливают пломбы, содержащие изображение знака поверки.

• 12.3 По заявлению владельца счётчика или лица, представившего его на поверку, положительные результаты поверки (когда счётчик подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на счётчик знака поверки, и (или) внесением в формуляр счётчика записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.4 По заявлению владельца счётчика или лица, представившего его на поверку, отрицательные результаты поверки (когда счётчик не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в формуляр счётчика соответствующей записи.

• 12.5 Протоколы поверки счётчика оформляются по произвольной форме.

  Инженер ООО «ИЦРМ»



  Р. А. Юлык

Приложение А

(обязательное)

Метрологические характеристики счётчиков

Таблица А.1 - Метрологические характеристики

Приложение Б

(обязательное)

Схемы подключения счётчиков

тока фазы

Цепь тока нейтрали

------- 230 в--

|         220 В           |

Фаза Нейтраль

Поверочная установка

Рисунок Б. 1 - Подключение счётчика к поверочной установке

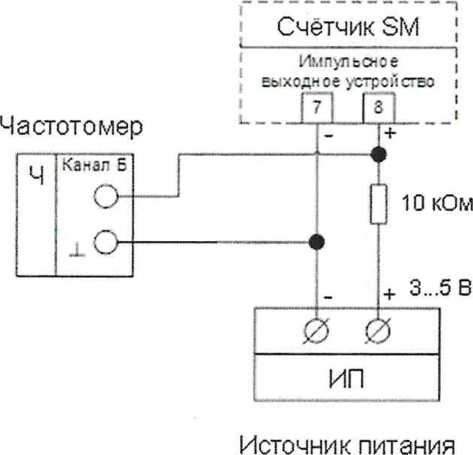

Примечание - Счетчик подключается к поверочной установке согласно рисунку Б. 1. Рисунок Б.2 - Схема проверки хода внутренних часов

И
