ГОСТ 3 1105-84 Форма 5

Дубл.

Взам.

Подп.                                                                                                       Изм. Лист №докум. Подпись Дата

640.25003.00856

I

УТВЕРЖДАЮ

Заместитель директора

ФБУ «Пермский ЦСМ»

ДАТЧИКИ СИЛЫ

ТЕНЗОМЕТРИЧЕСКИЕ ТДС-16-10П

Методика поверки

640.25003.00856

2016 г.

Дубл.____ _____

Взам.                                                                                                                                                __

Подп.                                                                                                          Изм. Лист № докум. Подпись_____Дата

640.25003.00856

2

Содержание

Приложение А (обязательное) Форма протокола поверки датчика силы тензометрического ТДС-16-10П

Подп.                                                                                                                       |Изм. [Лист I №докум. | Подпись | Дата

640.25003.00856

1 Введение

Настоящая Методика распространяется на тензометрические датчики силы ТДС-16-10П, зав. № БЖЗ 205, зав. № ЖЖЗ 603, зав. № ЖЖЗ 605, зав. № ЖЖЗ 606 (далее - датчики) и устанавливает методику их первичной и периодических поверок.

Настоящая Методика соответствует требованиям Рекомендации по межгосударственной стандартизации РМГ 51-2002.

Интервал между поверками датчиков - 1 год.

2 Операции поверки
  • 2.1 Перечень наименований операций, проводимых при поверке датчиков, приведен в таблице 1.

    Таблица 1

    Наименование операции

    Номер пункта документа по поверке

    Проведение операции при

    первичной по

    верке

    периодической поверке

    Внешний осмотр

    8.1

    +

    +

    Опробование

    8.2

    +

    +

    Определение полярности выходного сигнала

    8.2.1

    +

    +

    Измерение электрического сопротивления изоляции

    8.2.2

    +

    +

    Измерение входного и выходного электрического сопротивления диагоналей мостовой схемы

    8.2.3

    +

    +

    Определение метрологических и технических характеристик

    8.3

    +

    +

    Определение начального и рабочих коэффициентов передачи

    8.3.1

    +

    +

    Определение систематической составляющей погрешности

    8.3.2

    +

    +

    Определение относительной погрешности нелинейности

    8.3.3

    +

    +

    Определение гистерезиса

    8.3.4

    +

    +

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Определение начального разбаланса мостовой схемы

8.3.5

+

+

Оформление результатов поверки

9

+

+

  • 2.2 В случае обнаружения неисправностей или несоответствий при выполнении любой из операций, перечисленных в Таблице 1 настоящей методики, поверка прекращается до устранения выявленных неисправностей и несоответствий. После устранения неисправностей и несоответствий поверка проводится в полном объеме.

3 Средства поверки
  • 3.1 Перечень основных и вспомогательных средств измерений применяемых при поверке приведен в таблице 2.

  • 3.2 Средства измерений, применяемые при поверке, должны быть поверены в соответствии с требованиями действующих нормативных документов в области обеспечения единства измерений РФ.

  • 3.3 Допускается применение других средств измерений с метрологическими характеристиками не хуже указанных в таблице 2.

    е; ю $

    Таблица 2

    Номер пункта документа по поверке

    Наименование и тип (условное обозначение) основного и вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

    6

    Термогигрометр ИВА-6А, диапазон измерений температуры от -20 до +60 °C, абсолютная погрешность ±0,3 °C; диапазон измерений относительной влажности воздуха от 0 до 98 %, абсолютная погрешность ±2 %.

    Барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106 кПа, абсолютная погрешность ±0,2 кПа

    8.2.2

    Мегомметр М1101М с измерительным напряжением 100 В,

    КТ 1

    8.2.1,

    Мультиметр цифровой Agilent 34410А, диапазон измерений со-

    Подп.                                                                             [Изм. |Лист |№докум. | Подпись | Дата

    Номер пункта документа по поверке

    Наименование и тип (условное обозначение) основного и вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

    8.2.3,

    8.3.1

    противлений от 100 до 1000 Ом, приведенная погрешность измерений ±0,01 %

    8.2.1

    8.3.1

    Источник питания постоянного тока Б5-45, диапазон измерений от 0,1 до 49,9 В, относительная погрешность ±0,5 %

    8.2.1,

    8.3.1

    Машина силоизмерительная образцовая 2-го разряда ОСМ2-ЮО-5М, диапазон измерений от 0 до 1000 кН, относительная погрешность измерений ±0,5 %

4 Требования к квалификации поверителей
  • 4.1 Поверка должна проводиться поверителем, прошедшим обучение по поверки средств измерений данного вида, аттестованным в установленном порядке и имеющим опыт работы на силоизмерительных машинах.

5 Требования безопасности
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, предусмотренные действующими «Правилами технической эксплуатации электроустановок потребителей» и правилами по охране труда, а также меры безопасности, изложенные в эксплуатационной документации на средства измерений и оборудование, применяемые при поверке.

  • 5.2 Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу электробезопасности по эксплуатации электроустановок до 1000 В не ниже второй.

6 Условия поверки
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C                 20 ± 5,

  • - относительная влажность воздуха, %                65 ± 15,

  • - атмосферное давление воздуха, кПа                 от 84 до 106.

7 Подготовка к поверке

Подготовить средства измерений, применяемые при проведении поверки, в соответствии с их эксплуатационной документацией.

8 Проведение поверки
  • 8.1 Внешний осмотр

    Подп. I | |Изм. |Лист |№докум. | Подпись Дата

При внешнем осмотре проверяется:

  • - отсутствие видимых механических повреждений;

  • - соответствие номеров обозначения датчика, заводского номера, указанных на датчике и в паспорте.

  • 8.2 Опробование

    • 8.2.1 Определение полярности выходного сигнала

Для определения полярности выходного сигнала, подключить датчик к мультиметру цифровому Agilent 34410А с источником питания постоянного тока Б5-45, по схеме, изображенной на рисунке 1. Установить датчик в машину силоизмерительную образцовую 2-го разряда ОСМ2-100-5М.

Создать на датчике нагрузку (растяжение и сжатие), равную 1,25-Р ном., где Р ном.=100 кН (10000 кгс). Снять нагрузку. Повторить выше перечисленные действия не менее двух раз.

Создавая нагрузку (сжатие) на датчик, определить полярность изменения выходного напряжения на диагонали моста датчика. Полярность датчика должна быть положительной (потенциал контакта 1 относительно контакта 3 соединителя датчика должен изменяться в сторону увеличения).

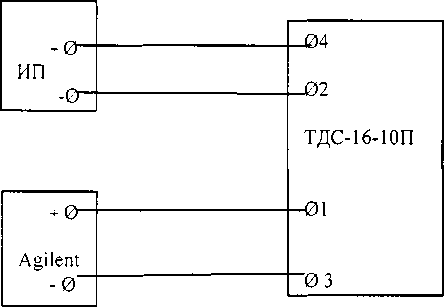

Рисунок 1

где ТДС-16-10П - датчик силы тензометрический;

Agilent - мультиметр цифровой Agilent 34410А;

ИП - источник питания постоянного тока Б5-45.

  • 8.2.2 Измерение электрического сопротивления изоляции Электрическое сопротивление изоляции датчика измерять мегомметром

Ml 101М, путем подключения мегомметра к каждому из контактов соединителя датчика и корпусу датчика.

Измеренное значение электрического сопротивления изоляции должно быть не менее 10 МОм.

  • 8.2.3 Измерение входного и выходного сопротивления диагоналей мостовой схемы

    Подп. |             I            I       |             |Изм. [Лист |№докум. | Подпись | Дата

Входное и выходное сопротивление диагоналей мостовой схемы датчика измерять мультиметром цифровым Agilent 34410А путем поочередного подключения к контактам 1, 3 и 2, 4 соединителя датчика.

Измеренное значение входного и выходного сопротивления диагоналей мостовой схемы должно быть (800 ± 80) Ом.

  • 8.3 Определение метрологических и технических характеристик

    • 8.3.1 Определение начального и рабочих коэффициентов передачи

Для определения начального коэффициента передачи (НКП) подключить датчик к мультиметру цифровому Agilent 34410А с источником питания постоянного тока Б5-45 (рисунок 1). Установить датчик в машину силоизмерительную образцовую 2-го разряда ОСМ2-ЮО-5М, установить на источнике питания постоянного тока Б5-45 стабилизированное напряжение постоянного тока Unm (5 - 14) В и измерить его действительное значение до второго знака после запятой мультиметром цифровым Agilent 34410А.

Значение НКП датчика определить в первом цикле измерений при нулевой нагрузке по формуле (1).

к,.=)У              (1)

где Uio - начальный выходной сигнал, мВ;

ипит - напряжение питания, при котором измерялся начальный выходной сигнал, В.

К|0 — НКП поверяемого датчика, мВ/В.

НКП определить при растяжении и при сжатии.

НКП должен быть не более 5 % от значения рабочего коэффициента передачи (РКП) При РНом-

«Нагружение» датчика проводят равномерно силой Рк; от 0 до 100 кН (от 0 до 10000 кгс), «разгружение» - силой PKi от 100 до 0 кН (от 10000 до 0 кгс) с шагом 20 кН (2000 кгс).

Измерять напряжение выходного сигнала, учитывая знак «плюс» или «минус».

Для определения РКП провести первый цикл «нагружения-разгружения». Значения РКП датчика определить по формуле (2).

КП=К||-К, К‘обрН = КобрП10,           (2)

где К,] - РКП поверяемого датчика на i-й ступени 1-го цикла нагружения, мВ/В;

К)) - измеренный коэффициент передачи на i-й ступени 1-го цикла нагружения, мВ/В;

Кобр,и - РКП поверяемого датчика на i-й ступени 1-го цикла разгружения, мВ/В;

К‘обр,и - измереный коэффициент передачи на i-й ступени 1-го цикла разгружения, мВ/В.

Подп. |           I           |||Изм. |Лист | № докум. | Подпись | Дата

Повторить измерения выходного сигнала Uxi с поворотом датчика на 120° и 240° от первоначального положения (соответственно 2-й и 3-й цикл), где i = 1...5, рассчитать значение РКП.

«Нагружение - разгружение» датчика проводить при сжимающих и растягивающих силах.

8.3.2 Определение систематической составляющей погрешности.

Систематическую составляющую погрешности датчика на i-й ступени цикла «нагружения-разгружения» (усь %) определить по формуле (3).

0,5 ■ (Knpi + Ko6Pi) - К,р 100

ном

(3)

где Кном - номинальный РКП ( К5), мВ/В;

KPi - расчетное значение РКП для i-й ступени нагружения определяемое по формуле (4).

п

(4)

где п - число ступеней;

Кор,, Кобр, - среднее значение РКП для i-й ступени «нагружения-разгружения» трех циклов (0°, 120°, 240°) определяемые по формулам (5), (6).

npil

(5)

i пр —

(6)

Систематическую составляющую погрешности датчика (yci) рассчитать

для сжимающих и растягивающих сил.

Значения систематической составляющей погрешности yci не должны быть более ± 2,5 %.

8.3.3 Определение относительной погрешности нелинейности.

Нелинейность датчика на i-й ступени нагружения (унел.ь %) определить по формуле (7).

(7)

Дата     |

Подпись 1

S

о

н

S м S

640.25003.00856

9

где КНом - среднее значение РКП при номинальной нагрузке трех циклов (0°, 120°, 240°), мВ/В.

Нелинейность датчика определить отдельно при сжатии и при растяжении. Значение погрешности нелинейности уне;1 j по абсолютной величине не должно быть более ±2,5 %.

8.3.4 Определение гистерезиса

Гистерезис датчика на i-й ступени «нагружения-разгружения» (yhi, %) определить по формуле (8).

ном

(8)

Гистерезис датчика определить отдельно для сжимающих и растягивающих сил.

Значения гистерезиса yhi не должны быть более ± 1,5 %.

8.3.5 Определение начального разбаланса мостовой схемы.

Измерить с помощью мультиметра цифрового Agilent 34410А с источником питания постоянного тока Б5-45 электрическое напряжение UnpKo и. ипрк5, установив датчик в машину силоизмерительную образцовую 2-го разряда ОСМ2-ЮО-5М.

Начальный разбаланс фо рассчитать по формуле (9) отдельно для сжимающих и растягивающих сил.

й =±^.100,

(9)

к

ном

где фо - начальный разбаланс, %.

Результат поверки считается положительным, если абсолютное значение начального разбаланса мостовой схемы не более 20 %.

9 Оформление результатов поверки
  • 9.1 Результаты поверки заносятся в потокол, форма которого приведена в Приложении А настоящей методики поверки.

  • 9.2 При положительных результатах первичной или периодической поверки датчиков оформляется свидетельство о поверке по форме, указанной в действующих нормативных документах в области обеспечения единства измерений РФ.

На корпус датчиков наносится знак поверки.

  • 9.3 Датчики, не прошедшие поверку, не допускаются к эксплуатации. При этом выдается извещение о непригодности по форме, указанной в действующих нормативных документах в области обеспечения единства измерений РФ.

640.25003.00856          10

Поди.                                                                                                                       [Изм. |Лист |№доку.м. | Подпись | Дата

ПРИЛОЖЕНИЕ А

(обязательное)

Форма протокола поверки датчика силы тензорезисторного ТДС-16-10П

ПРОТОКОЛ №____от_____________

поверки датчика силы тензометрического____________________________

(тип. номер датчика)

Средства поверки

Наименование и тип средств поверки

Заводской №

Сведения о поверке

Условия поверки:

Температура окружающего воздуха________°C.

Относительная влажность воздуха________%.

атмосферное давление воздуха, __________кПа

Проведение поверки

  • 1 Внешний осмотр:________________________________________

  • 2 Полярность изменения выходного сигнала:

  • 3 Электрическое сопротивление изоляции:

  • 4 Входное и выходное сопротивление диагоналей мостовой схемы:

  • 5 Определение метрологических и технических характеристик:

Дата     I

—Подпись   I

с

£

S

r-i з:

640.25003.00856

11

Направление силы

Значе-ние силы

Pki, кН

Измеренные значения выходного сигнала при нагружении (Ui) и раз-гружении (Uo6p), мВ

Значения НКП и РКП, мВ/В

Напря-жение питания,

В

Фактические значения метрологических характеристик

прямой

ход

обрат ратный ход

прямой ход

обрат ратный ход

НКГ1

РКП при прямом ходе

РКП при обрат ратном ходе

Ki пр среднее

Ki обр среднее

Ki р

Систематическая составляющая погрешности,%

Начальный разбаланс мостовой схемы, %

К ном среднее

Относительная погрешность нелинейности, %

Ги-стере резне,

%

значение Ui пр

значе че-ние

Ui обр

значение Ki пр

значение

Ki обр

Сжимаю-шее усилие при 0 гра-дусов

0

20

40

60

80

100

Растягива-ющее уси-лие при 0 градусов

0

20

40

60

80

100

ти

640.25003.00856

Поди. | ............||Шзм | JI ист.... |Л;>.-.даод-1 Подпись Дата

640.25003.00856

12

0

Сжимаю-

20

щее усилие

40

при 120

60

градусах

80

100

0

Растягива-

20

ЮП1СС уси-

40

дне при 120

60

градусах

80

100

0

Сжимаю-

20

шее усилие

40

при 240

60

градусах

80

100

0

Растягива-

20

ющее уси-

40

лие при 240

60

градусах

80

100

Результаты поверки:_____________________________

Заключение:_____________________________

Поверку провел__

(подпись, лага)                    (расшифровка подписи)

ти

640.25003.00856

Изм^-|.Цист | № докум|Подпись | Дата

Лист согласований

640.25003.00856          13

Дубл.

Г) гг

|    Подп.

Отдел

Должность

Фамилия И. О.

Подпись

Дата

ти                    640.25003.00856
