Методика поверки «Преобразователи измерительные многофункциональные ПРИЗ-001» (МП УПИА.411618.001)

СОГЛАСОВАНО

Зам, Директора по инновациям -СИСТЕМА ПЛЮС» Г?_В. И. Легута

/Л 2016 г.

УТВЕРЖДАЮ

_ССИЯ Цр

Методика поверки

г. Видное 2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на преобразователи измерительные многофункциональные ПРИЗ-001 (далее по тексту - преобразователи) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять преобразователь, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять преобразователь в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации преобразователя, но не реже одного раза в 8 лет.

• 2. ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Продолжение таблицы 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3  При получении отрицательного результата в процессе выполнения любой из

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

3.2 Допускается применение других средств поверки, обеспечивающих опреде

• 4.1   К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2   Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже Ш.

• 5.1   При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на преобразователь и применяемые средства измерений.

• 5.2   Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3   Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (21 ± 3) °C;

• - относительная влажность воздуха от 30 до 80 %;

• -  атмосферное давление от 80 до 106,7 кПа.

• 7.1   Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• -  выдержать преобразователь в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• -  подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 При проведении внешнего осмотра преобразователя проверяют:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации и паспорте;

• - соответствие серийного номера указанному в руководстве по эксплуатации и паспорте;

• - маркировку и наличие необходимых надписей на корпусе;

• - на корпусе преобразователя не должно быть трещин, царапин, забоин, сколов;

• - отдельные части преобразователя должны быть прочно закреплены.

Результат проверки заносится в протокол поверки представленный в приложении А.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование преобразователя проводится в следующей последовательности:

• 1) Подготовить преобразователь в соответствии с руководством по эксплуатации.

• 2) Включить преобразователь в соответствии с руководством по эксплуатации.

• 3) При включении преобразователя должны загореться два световых индикатора: светодиод питания «Ыпит» индицирует наличие напряжения питания 24 В на выходе блока питания; светодиод «Режим» используется для отображения статуса состояния преобразователя.

• 4) Результат проверки заносится в протокол поверки представленный в приложении А.

Результат опробования считают положительным, если происходит включение световой индикации преобразователя в соответствии с руководством по эксплуатации.

• 8.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения (далее по тексту -ПО) необходимо:

• 1) Подготовить преобразователь в соответствии с руководством по эксплуатации.

• 2) Включить преобразователь в соответствии с руководством по эксплуатации.

• 3) Подключение преобразователя к компьютеру производится через любой из интерфейсов RS-485 при помощи преобразователя интерфейса RS485 в USB либо RS232.

• 4) На главной странице проверить наименование и версию ПО и сравнить их с информацией, представленной в описании типа.

Результат проверки заносится в протокол поверки представленный в приложении А.

Результат проверки считают положительным, если наименование и номер версии ПО соответствуют указанным в описании типа.

• 8.4 Проверка электрической прочности изоляции (проводить только для модификаций с питанием от сети переменного тока с напряжением переменного тока 220±20 В).

Проверку электрической прочности изоляции в следующей последовательности:

• 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

• 2) Подключить GPT-79803 между цепями согласно таблице 2.

• 3) Подать от GPT-79803 на точки приложения испытательное напряжение согласно таблице 3.

  Таблица 3 - Цепи приложения испытательного напряжения

  Цепи приложения испытательного напряжения	Испытательное напряжение промышленной частоты (среднее квадратическое значение) в течение 1 мин, В
  Цепь 1. Соединенные между собой клеммы “I” Цепь 2. Соединенные между собой клеммы ”U”	1500
  Цепь 1. Соединенные между собой клеммы “U“ Цепь 2. Соединенные между собой контакты RS-485 (А), RS-485 (В), клеммы ТС, ТУ,*^“	1500
  Цепь 1. Соединенные между собой клеммы “U”,” I”, контакты RS-485 (A), RS-485 (В), клеммы ТС, ТУ,-ч!=- Цепь 2. Соединенные между собой штыри вилки сетевого кабеля (только для питания 220 В)	1500
  Цепь 1. Соединенные между собой все контакты внешних подключений Цепь 2. Корпус прибора	1500

  4) Выдержать изоляцию под действием испытательного напряжения

в течение 1 мин.

Снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считают удовлетворительными, если во время проверки не произошло пробоя или перекрытия изоляции испытуемых цепей.

• 8.5 Проверка электрического сопротивления изоляции (проводить только для модификации с питанием от сети переменного тока с напряжением переменного тока 220±20 В).

Проверку электрического сопротивления изоляции проводить в следующей последовательности:

• 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

• 2) Подключить GPT-79803 между цепями согласно таблице 2.

• 3) Установить на выходе установки GPT-79803 напряжение постоянного тока 500 В.

• 4) Провести измерение электрического сопротивления изоляции не менее 3 раз. Результаты проверки считают удовлетворительными, если значение сопротивления изоляции составило не менее 20 МОм.

• 8.6 Проверка допускаемой основной приведенной к номинальному значению измеряемого параметра погрешности измерения фазного (междуфазного) напряжения переменного тока.

Проверку проводят при помощи калибратора переменного тока Ресурс-К2М (далее -Ресурс К2М) в следующей последовательности:

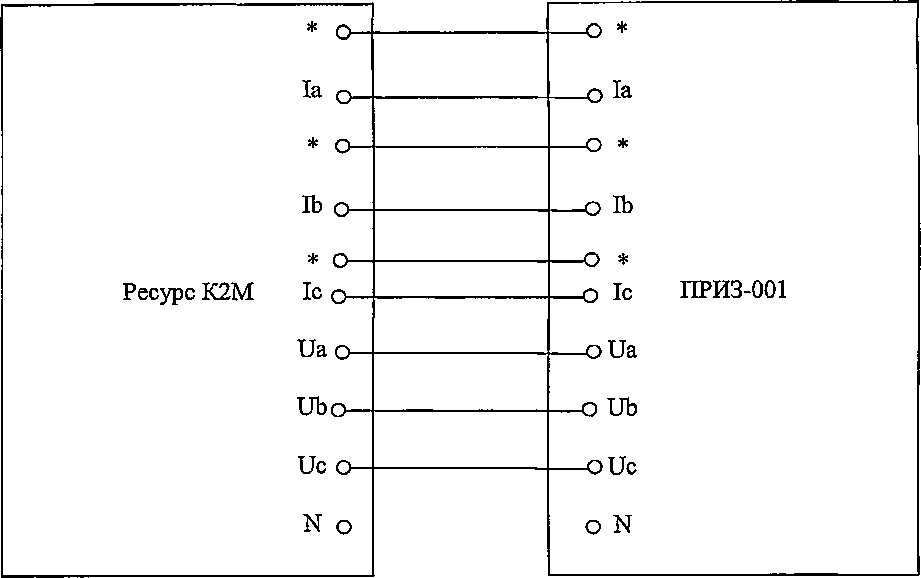

• 1) Собрать схему, приведенную на рисунке 1, для проверки фазного напряжения переменного тока.



Рисунок 1 - Схема проверки допускаемой основной приведенной погрешности измерения фазного напряжения, силы и частоты переменного тока

2) При помощи Ресурс-К2М воспроизвести испытательные сигналы согласно таблице 4.

Таблица 4

• 3) Сравнить показания Ресурс-К2М и показания преобразователя.

• 4) Рассчитать основную приведенную к номинальному значению измеряемого параметра (далее - приведенную) погрешность измерения фазного напряжения переменного тока по формуле (1):

/ЛГ = ^Хизм~^Хэ-. 100°/о,                        (1)

Хном

гдеХизм - значение измеренного параметра в единицах измеряемой величины;

Хэ - значение измеряемой величины в проверяемой точке в единицах измеряемой величины, установленное по образцовому средству измерения (Ресурс-К2М);

Хном - номинальное значение измеряемого параметра в единицах измеряемой величины.

• 5) Собрать схему, приведенную на рисунке 2, для проверки междуфазного напряжения переменного тока.

  • *

  Ia о

  • *

  Ib о-

  • *

  Ресурс К2М 1с о-

  Uao-

  Ubo

  Uc О

  N о
  -о * -о 1а

  ■о *

  -о 1Ь -о *

  _ю 1с ПРИЗ-001

  oUa

  -oUb

  -oUc

  о N

Рисунок 2 - Схема проверки допускаемой основной приведенной погрешности измерения междуфазного напряжения переменного тока, активной, реактивной, полной мощностей (фазных и суммарных), коэффициента мощности

• 5) При помощи Ресурс-К2М воспроизвести испытательные сигналы согласно таблице 5.

Таблица 5

6) Повторить пункты 3), 4).

Результаты поверки считают удовлетворительными, если полученные значения основной приведенной погрешности измерения напряжения переменного тока не превышают ±0,2 %.

• 8.7 Проверка допускаемой основной приведенной погрешности измерения силы переменного тока.

Проверку проводят при помощи калибратора переменного тока Ресурс-К2М (далее -Ресурс К2М) в следующей последовательности:

• 1)  Собрать схему, приведенную на рисунке 1, для проверки силы переменного тока.

• 2) При помощи Ресурс-К2М воспроизвести испытательные сигналы согласно таблице 6.

Таблица 6

• 3) Сравнить показания Ресурс-К2М и показания преобразователя.

• 4) Рассчитать основную приведенную погрешность измерения силы переменного тока по формуле (1).

Результаты поверки считают удовлетворительными, если полученные значения основной приведенной погрешности измерения силы переменного тока не превышают ±0,2 %.

• 8.8 Проверка допускаемых основных приведенных погрешностей измерения активной фазной мощности.

Проверку проводят при помощи калибратора переменного тока Ресурс-К2М (далее -Ресурс К2М) в следующей последовательности:

• 1)  Собрать схему, приведенную на рисунке 2.

• 2) При помощи Ресурс-К2М воспроизвести испытательные сигналы согласно таблице 7.

Таблица 7

2) При помощи Ресурс-К2М воспроизвести испытательные сигналы согласно таблице 9.

• 3) Сравнить показания Ресурс-К2М и показания преобразователя.

• 4) Рассчитать основную абсолютную погрешность измерения частоты переменного тока по формуле (3).

ЛХ = Хизм-Хэ                   (3)

где Хизм - значение измеренного параметра в единицах измеряемой величины;

Хэ - значение измеряемой величины в проверяемой точке в единицах измеряемой величины, установленное по образцовому средству измерения (Ресурс-К2М).

Результаты поверки считают удовлетворительными, если полученные значения основной абсолютной погрешности измерения частоты переменного тока не превышают ±0,01 Гц.

• 9.1   Результаты поверки преобразователя оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2   При положительном результате поверки преобразователи удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3   При отрицательном результате поверки преобразователи не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на преобразователь.

Приложение А

(рекомендуемое)

Протокол поверки преобразователя

Протокол поверки преобразователя измерительного многофункционального ПРИЗ-001

Исполнение и комплектация ____________________________________________

Заводской серийный номер ____________________________________________

Вид поверки                 ____________________________________________

Результаты поверки

Заключение по внешнему осмотру:

Заключение по опробованию:

Заключение о соответствии программного обеспечения:

Заключение по проверке электрической прочности изоляции:

Заключение по проверке электрического сопротивления изоляции:

Проверка допускаемой основной приведенной к номинальному значению погрешности

Проверка допускаемой основной приведенной к номинальному значению погрешности измерения междуфазного напряжения переменного тока:

Проверка пределов допускаемой основной приведенной к номинальному значению погрешности измерения силы переменного тока

погрешности измерения активной фазной мощности

Примечание - Буквы А, В, и С в графе «сила тока» означают, что указанный ток устанавливают только в одной из последовательных цепей преобразователя А, В или С соответственно, при отсутствии тока в других последовательных цепях

погрешности измерения реактивной фазной мощности

погрешности измерения полной фазной мощности

погрешности измерения коэффициента мощности

переменного тока

Заключение о пригодности преобразователя

Поверитель (ФИО)

Дата
