Руководство по эксплуатации «Измерители модуляции СК3-49» (ИЛГШ.411166.001 РЭ)

Руководство по эксплуатации

Тип документа

Измерители модуляции СК3-49

Наименование

ИЛГШ.411166.001 РЭ

Обозначение документа

ГЦИ СИ Нижегородский ЦСМ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «НИЖЕГОРОДСКИЙ ЗАВОД имени М.В.ФРУНЗЕ» 603950, г. Нижний Новгород, проспект Гагарина, 174

ОКП 66 8413

И.И. Решетник

ОВОЛд.

Руководитель ГЦИ СИ ФГУ « жегородский ЦСМ»

2010 г.

(й^/сти ^аздел^7^оверка прибора»)

л

УТВЕРЖДАЮ

ИЗМЕРИТЕЛЬ МОДУЛЯЦИИ СКЗ-49

Руководство по эксплуатации

ИЛГШ.411166.001 РЭ

5 £ 2.

09 X

со

£

£

С*>

X

5

О

3

I

СО

Нормативные ссылки....

Содержание

X о

X

X О.

X

АО

О. О С

Определения, обозначения и сокращения

Требования безопасности

Описание прибора и принципов его работы

4.1

Назначение

4.2

Условия окружающей среды

12

4.3

Состав прибора

12

4.4

Технические характеристики

15

ао се О.

Е и

4.5

Устройство и работа прибора

24

Подготовка прибора к работе

44

5.1

Эксплуатационные ограничения

44

5.2

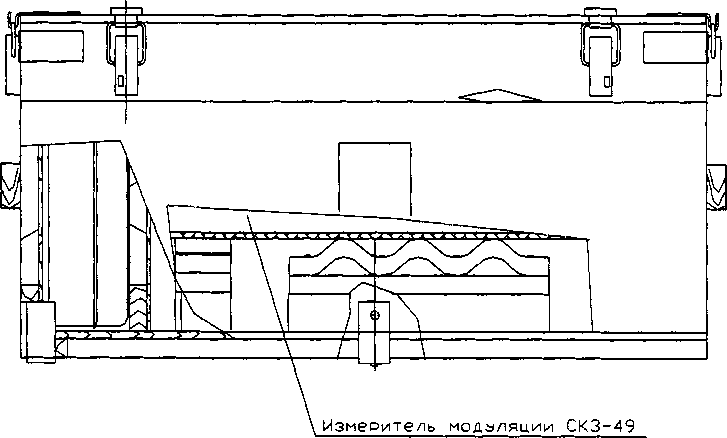

Распаковывание и повторное упаковывание

44

5.3

Порядок ввода в эксплуатацию прибора,

46

5.4

Подготовка к работе

47

Порядок работы

48

6.1

5 ё?

0

X £

6.2

6.3

Меры безопасности при работе с прибором.....................

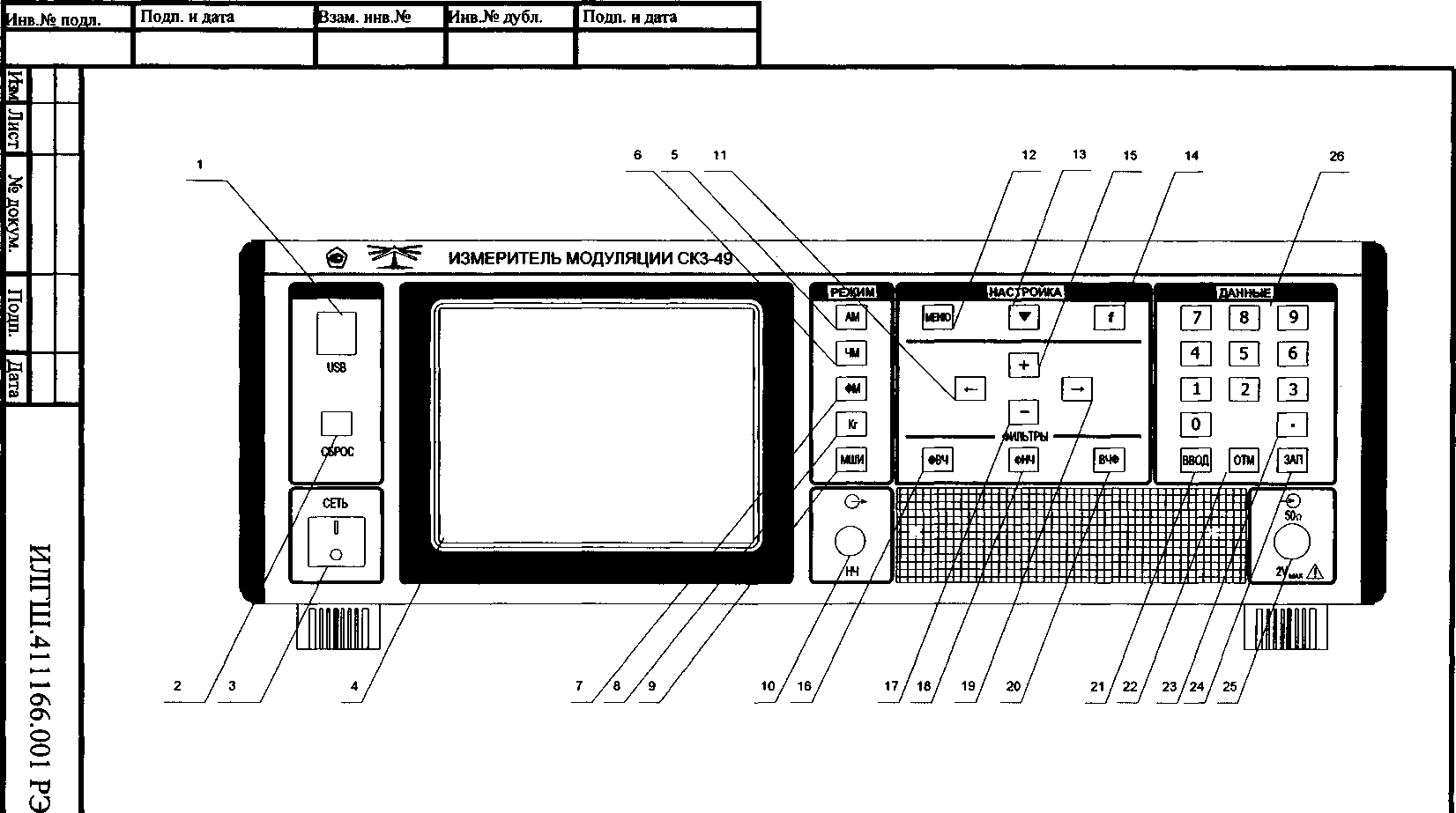

Расположение органов управления и подключения прибора,

Описание программного интерфейса;.............................

48

48

53

■6.4

Подготовка к проведению измерений

61

3

0

Z

X

§ S

X

I

Е

с

3

л

X £

Изы

Лист

№ докум.

Подп.

Дата

Разраб.

Мартынов

Провер.

Ильинский

бмамяа.

Н.контр.

Утвер.

Скворцов

Руководство по эксплуатации

ИЛПП.411166.001 РЭ

Измеритель модуляции СКЗ-49

Лит.

Лист

Листов •

о 1

2

117

1Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Приложение А

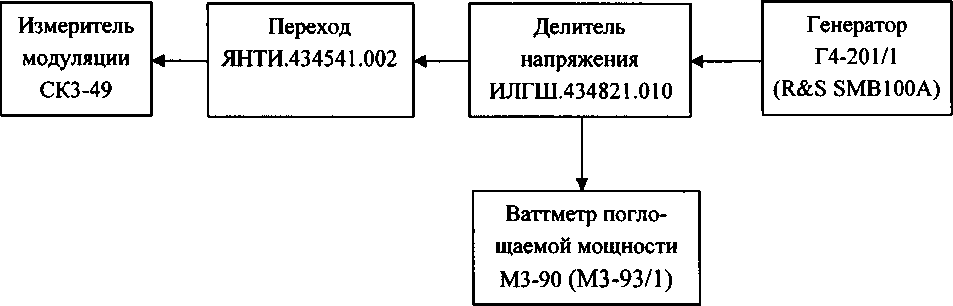

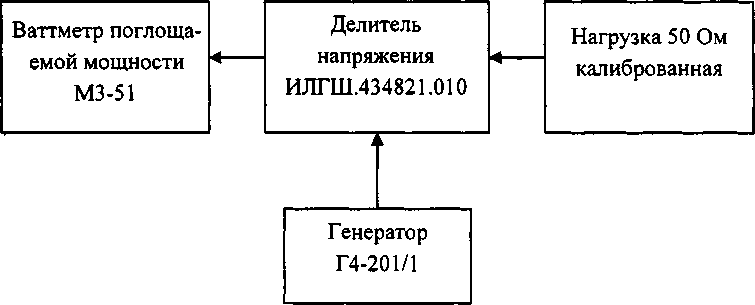

Методика проверки делителя напряжения ИЛГШ.434821.010

Приложение Б

Сетевые пакеты и команды внешнего управления прибором

Лист

ИЛГШ.411166.001 РЭ

3

Изи

Лист

№ докум.

Подп.

Дата

Руководство по эксплуатации (РЭ) предназначено для изучения правил работы с измерителем модуляции СКЗ-49 при проведении измерений и его поверки.

Состав эксплуатационной документации, поставляемой с измерителем модуляции СКЗ-49:

  • - руководство по эксплуатации ИЛГШ.411166.001 РЭ;

  • - формуляр ИЛГШ.411166.001 ФО.

Уровень подготовки обслуживающего персонала - не ниже среднетехнического.

Инв.№ подл. I Подл, и дата|Взам. инв.№ [Инв.№ дубл. | Подл, и дата

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

1 Нормативные ссылки

Подл, и дата         |

<5 £ во X

£

%

со

X

X

м а

  • 1.1 В руководстве по эксплуатации использованы ссылки на следующие стандарты и классификаторы:

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

ПР50.2.006-94 ГСИ. Поверка средств измерения. Организация и порядок проведения.

Примечание - При пользовании настоящим РЭ целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Лист

ИЛГШ.411166.001 РЭ

5

Изм

Лист

№ докум.

Подп.

Дата

2 Определения, обозначения и сокращения

2.1 В руководстве по эксплуатации применяют следующие сокращения:

|Инв.№ подл. I Подл, и дата[Взам. инв.№ [Инв.№ дубл. | Подл, и дата

AM - амплитудная модуляция;

АД - амплитудный детектор;

АИС - автоматизированная измерительная система;

АРУ - автоматическая регулировка усиления;

АТТ - аттенюатор;

АПЧ - автоматическая подстройка частоты;

АЦП - аналогово-цифровой преобразователь;

ВЧ - высокая частота;

ВЧФ - высокочастотный фильтр;

ГЕН - генератор;

ГУН - генератор, управляемый напряжением;

ДЕТ - детектор;

ДН - делитель напряжения;

ДЧ - делитель частоты;

ЖКИ - жидкокристаллический индикатор;

ЗИП - запасные части, инструменты, принадлежности;

ИНТ - интегратор усиления;

КАМ - коэффициент амплитудной модуляции;

КС - контрольная сумма;

КЦИ - конец цикла измерения;

МК - микроконтроллер;

МШИ - малошумящий режим измерений;

НИР - научно-исследовательская работа;

НЧ - низкая частота;

ОГ - опорный генератор;

ОКР - опытно-конструкторская работа;

ОС - операционная система;

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

ПИК - пиковое значение;

ПО - программное обеспечение;

ПК - персональный компьютер;

ПЛИС - программируемая логическая интегральная схема;

ПФ - полосовой фильтр;

ПЧ - промежуточная частота;

РЭ - руководство по эксплуатации;

РФ - режекторный фильтр;

СКЗ - среднеквадратическое значение;

СМ - смеситель;

СЧ - синтезатор частоты;

ТИ - тактовые импульсы;

ТУ - технические условия;

УУ - устройство управления;

УО - усилитель-ограничитель;

УС - усилитель;

|инв.№ подл. I Подп. и дата|Взам. инв.№ [Инв.К» дубл. | Подл, и дата

УПЧ - усилитель промежуточной частоты;

ФАПЧ - фазовая автоподстройка частоты;

ФИ - формирователь импульсов;

ФМ - фазовая модуляция;

ФНЧ - фильтр нижних частот;

ФВЧ - фильтр верхних частот;

ФО - формуляр;

ЦАП - цифро-аналоговый преобразователь;

ЧД - частотный детектор;

ЧМ - частотная модуляция;

ЭК - электронный коммутатор.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

  • 3 Требования безопасности

    1инв.№ подл- I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

    • 3.1 По требованию безопасности прибор соответствует нормам ГОСТ Р 52319, степень загрязнения 2, категория измерений 1.

Подсоединение прибора к питающей сети должно осуществляться шнуром соединительным из комплекта ЗИП прибора, обеспечивающим автоматическое соединение корпуса прибора с шиной защитного заземления питающей сети.

  • 3.2 Перед началом работы с прибором необходимо изучить руководство по эксплуатации.

  • 3.3 При использовании прибора совместно с другими приборами необходимо заземлить все приборы. Следует проверить надежность защитного заземления. Заземление производить раньше других присоединений, отсоединение заземления - после всех отсоединений.

  • 3.4 При работе с открытыми крышками прибора (при ремонте) нельзя допускать соприкосновения с токонесущими элементами, так как в приборе имеется переменное напряжение 220 В.

Под напряжением 220 В относительно корпуса находятся следующие элементы: контакты сетевой вилки, сетевого фильтра, сетевого выключателя, клеммы блока питания.

Ремонтировать прибор могут лица, имеющие допуск к работе с напряжением до 1000 В.

Доступ к элементам прибора разрешается только при отключенном шнуре питания и не ранее, чем через пять минут после выключения питания.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

B1BIT И и1Г0цГ*^1ГдХ1Г ojf 8НШ   З^- ЯНИ WB£g|         BIB# и nirojj I Woil оХ"ЯНИ|

  • 4 Описание прибора и принципов его работы

    • 4.1 Назначение

      • 4.1.1 Измеритель модуляции СКЗ-49 ИЛГШ.411166.001 ТУ предназначен для измерения следующих параметров:

  • - пикового и среднеквадратического значений коэффициента амплитудной модуляции;

  • - пикового и среднеквадратического значений девиации частоты;

  • - пикового значения девиации фазы;

  • - среднеквадратического значения входного напряжения;

  • - частоты входного сигнала;

  • - частоты модулирующего сигнала;

  • - коэффициента гармоник модулирующего сигнала.

Измеритель модуляции предназначен для настройки и контроля аппаратуры средств связи при серийном производстве и эксплуатации, для проверки и аттестации измерительных генераторов по модуляционным параметрам: погрешности установки коэффициента AM и девиации частоты, нелинейным искажениям амплитудной модуляции и частотной модуляции.

Прибор может быть использован для создания измерительных комплексов, а также для разработки, регулировки различных радиотехнических устройств в условиях лабораторий, цехов, ремонтных и поверочных органов.

Измеритель модуляции СКЗ-49 соответствует требованиям ГОСТ 22261.

По условиям эксплуатации измеритель модуляции СКЗ-49 относиться к группе 3 ГОСТ 22261 с пределом рабочих температур окружающей среды от плюс 5 до плюс 40 °C.

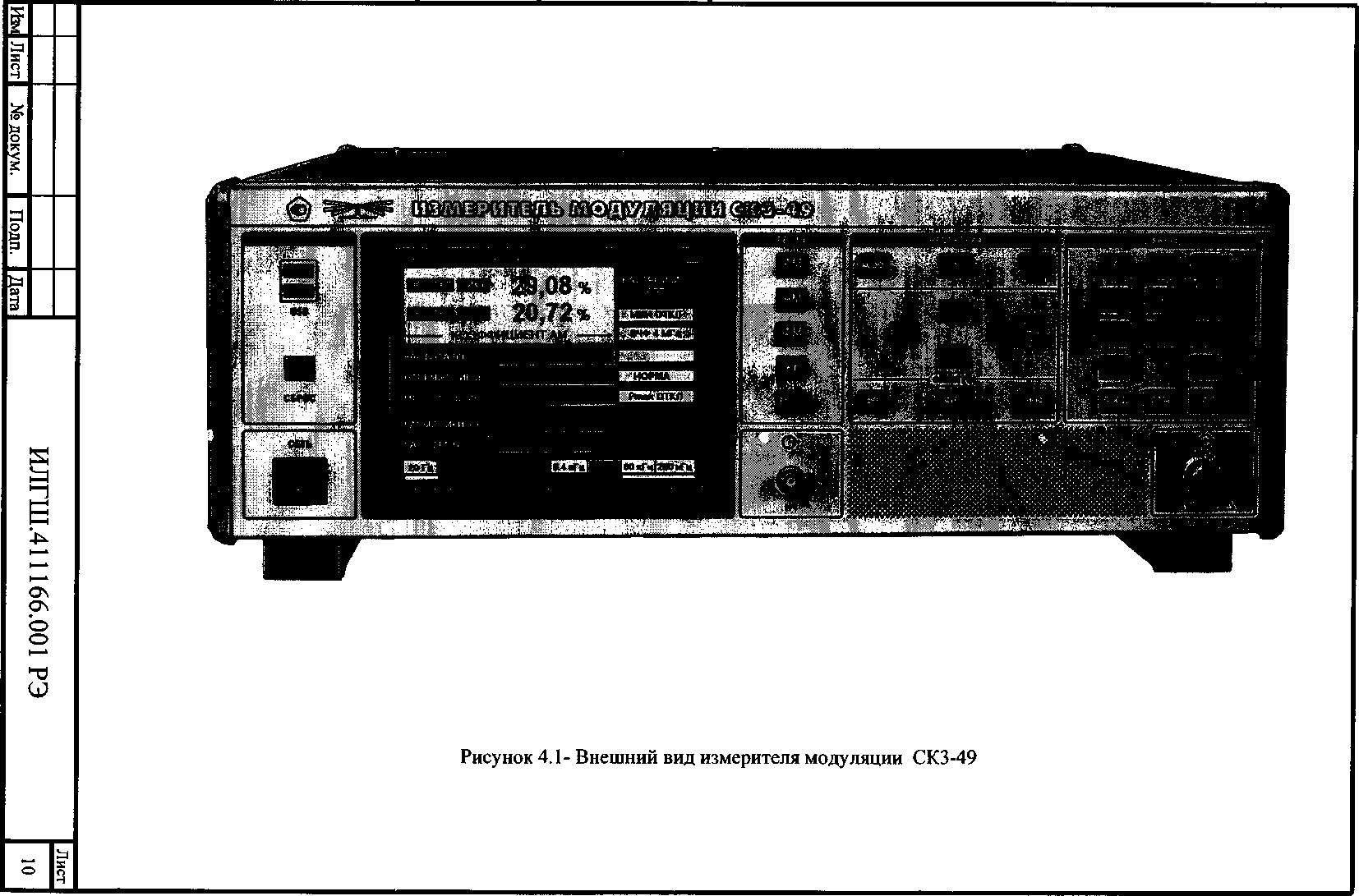

Внешний вид измерителя модуляции СКЗ-49 показан на рисунке 4.1.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

1Инв.№ подл.

Подп. и дата

Взам. инв.№

Инв.№ дубл.

Подп. и дата

Г

|Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

  • 4.1.2 Сведения о сертификации измерителя модуляции

Сертификат соответствия № РОСС RU.Afl74.H05892 выдан Органом по сертификации «Нижегородсертифика» ООО «Нижегородский центр сертификации» (per. № РОСС RU.0001.10A5I74).

Сертификат соответствия действителен до «25» апреля 2013 г.

Свидетельство об утверждении типа средств измерений №________________ действительно до «___»___________20___г.

Регистрационный №_____________в Федеральном информационном фонде по обеспе

чению единства измерений.

  • 4.1.3 Основные области применения:

  • - регламентные работы по ремонту, контролю, поверке аппаратуры средств связи, радио-измерительных приборов и радиотехнических средств в лабораторных условиях;

  • - приемо-сдаточные испытания при выпуске радиоаппаратуры в цеховых условиях;

  • - использование в НИР и ОКР при создании образцов новой техники в лабораторных условиях.

Измеритель модуляции СКЗ-49 может использоваться в режиме ручного управления и в автоматизированных измерительных системах (АИС) по интерфейсу RS-232.

  • 4.1.4 Нормальные и рабочие условия применения

    • 4.1.4.1 Нормальные условия применения:

температура окружающего воздуха, °C.......................................................20±5

относительная влажность окружающего воздуха, %................................от 30 до 80

атмосферное давление, кПа (мм рт.ст.).........................................84-106 (630-795)

напряжение питающей сети, В....................................................................220±4,4

частота промышленной сети по ГОСТ 13109, Гц............................................50±0,5.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

11

  • 4.1.4.2 Рабочие условия применения:

температура окружающего воздуха, °C..................................................от 5 до 40

относительная влажность окружающего воздуха при 25 °C, %.........................до 90

атмосферное давление, кПа (мм рт.ст.).......................................70-106,7 (537-800)

напряжение питающей сети, В....................................................................220±22

частота промышленной сети по ГОСТ 13109, Гц............................................50±0,5.

  • 4.2 Условия окружающей среды

    • 4.2.1 По устойчивости и прочности к воздействию механических факторов прибор соответствует требованиям, установленным для приборов группы 3 ГОСТ 22261.

    • 4.2.2 По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 3 ГОСТ 22261 с пределом рабочих температур окружающей среды от плюс 5 до плюс 40 °C и пределами температур окружающей среды при транспортировании от минус 25 до плюс 55 °C.

    • 4.2.3 По требованиям электромагнитной совместимости прибор соответствует классу А ГОСТ Р 51522.

ВНИМАНИЕ! ПРИ ИСПОЛЬЗОВАНИИ ПРИБОРА В ЖИЛЫХ, КОММЕРЧЕСКИХ ЗОНАХ И ПРОИЗВОДСТВЕННЫХ ЗОНАХ С МАЛЫМ ЭЛЕКТРОПОТРЕБЛЕНИЕМ И ПОДКЛЮЧЕНИИ К НИЗКОВОЛЬТНЫМ РАСПРЕДЕЛИТЕЛЬНЫМ ЭЛЕКТРИЧЕСКИМ СЕТЯМ ПРИБОР МОЖЕТ НАРУШАТЬ ФУНКЦИОНИРОВАНИЕ ДРУГИХ ТЕХНИЧЕСКИХ СРЕДСТВ В РЕЗУЛЬТАТЕ ВОЗДЕЙСТВИЯ СОЗДАВАЕМЫХ ИМ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ. В ЭТОМ СЛУЧАЕ ПОЛЬЗОВАТЕЛЬ ОБЯЗАН ПРЕДПРИНЯТЬ АДЕКВАТНЫЕ МЕРЫ.

  • 4.3 Состав прибора

    • 4.3.1 Состав комплекта прибора приведен в таблице 4.1.

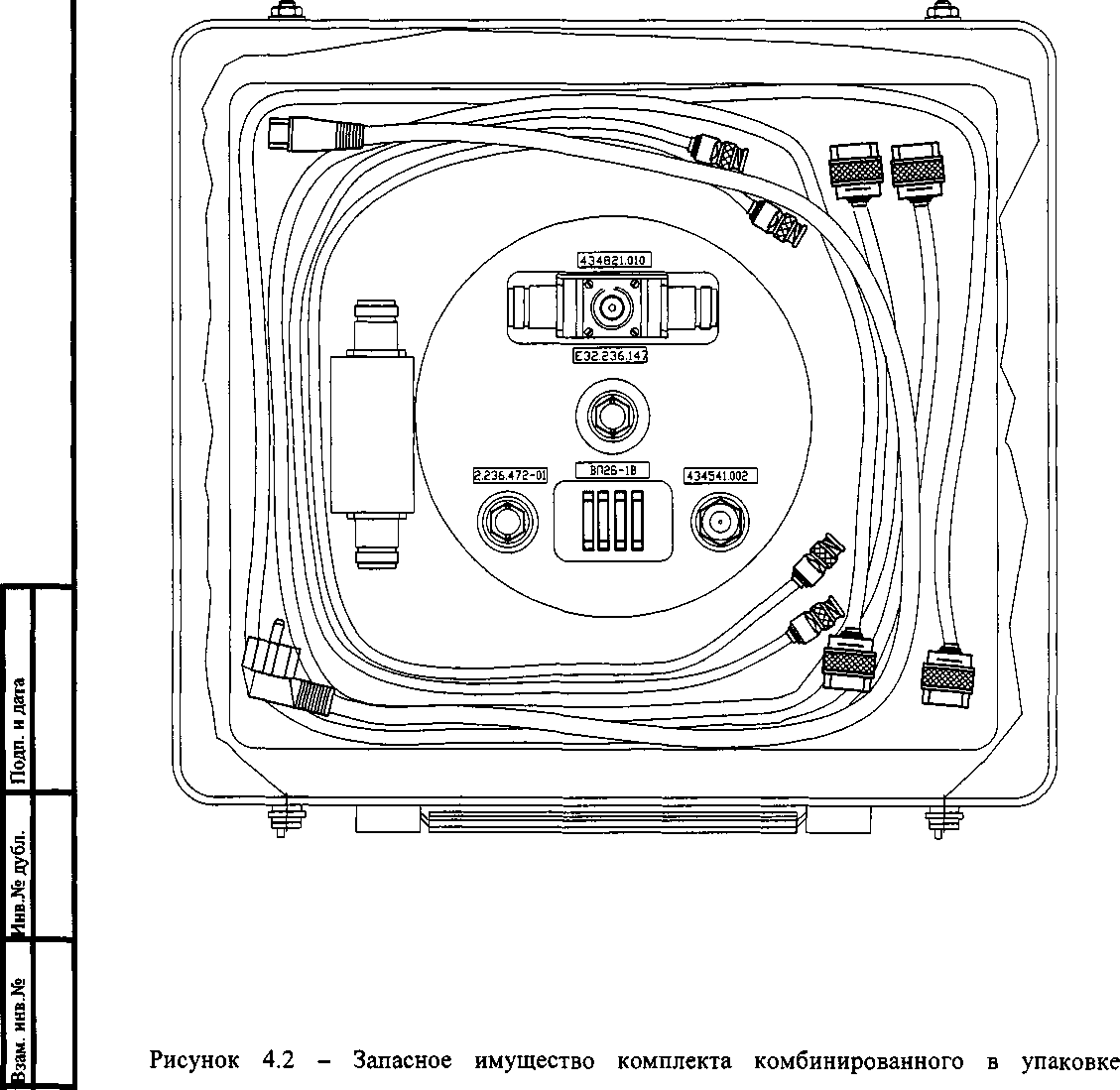

Запасное имущество прибора показано на рисунке 4.2.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

12

св

I

X

с ЕХ о

£

tt X X

СО

се

Й С?

X

с= d о С

5

О в %

m X S

Таблица 4.1 - Состав комплекта поставки прибора

Наименование, тип

Обозначение

Количество, шт.

Примечание

1 Измеритель модуляции СКЗ-49

ИЛГШ.411166.001

1

2 Комплект комбинированный в упаковке, содержащий:

ИЛГШ.411918.010

1

- ящик укладочный

ИЛГШ.321454.011

1

Для ЗИП

- переход коаксиальный

ЯНТИ.434541.002

1

Для поверки

- переход коаксиальный Э2-114/3

ЕЭ2.236.472-01

1

Для работы и поверки

- переход коаксиальный

Э2-111/3

ЕЭ2.236.147

1

Для поверки

- делитель напряжения

ИЛГШ.434821.010

1

Для поверки

- аттенюатор проходной 30 дБ

ИЛГШ.434821.009

1

Для работы (поставляется по отдельному заказу)

- вставки плавкие ВП2Б-1В-ЗД5 А 250 В

ОЮО.481.005 ТУ

4

Для ремонта

- кабель соединительный ВЧ

ЯНТИ.685671.002

2

Для работы и поверки

- кабель соединительный ВЧ

ЯНТИ.685671.019-09

2

Для работы и поверки

- шнур сетевого питания

2313/3365HO5W-3GO,75SV2M

1

каталог ELFA

ф. Barelec

3 Эксплуатационная документация:

- руководство по эксплуатации

ИЛГШ.411166.001 РЭ

1

- формуляр

ИЛГШ.411166.001 ФО

1

4 Ящик укладочно-транспортный

ИЛГШ.324229.005

1

5 Упаковка

ИЛГШ.411915.202

1

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

13

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

14

|Инв.№ подл. I Подп. и дата|Взам. инв.№   [Инв.№ дубл.   | Подл, и дата

  • 4.4 Технические характеристики

    • 4.4.1 Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

    • 4.4.2 Диапазон несущих частот входного сигнала измерителя модуляции от 0,1 до 2499 МГц в режиме «ЧМ», от 0,1 до 500 МГц в режиме «АМ» и от 5 до 2499 МГц в режиме «ФМ».

    • 4.4.3 Диапазон среднеквадратических значений входного напряжения при измерении модуляционных параметров:

  • - от 0,05 до 1 В в диапазоне частот от 0,1 до 500 МГц;

  • - от 0,07 до 1 В в диапазоне частот св. 500 до 1000 МГц;

  • - от 0,1 до 1 В в диапазоне частот св. 1000 до 2499 МГц.

  • 4.4.4 Диапазон модулирующих частот в режиме «ЧМ» составляет:

  • - от 0,02 до 200 кГц в диапазоне несущих частот от 4 до 2499 МГц при измерении среднеквадратических значений девиации частоты;

  • - от 0,02 до 60 кГц в диапазоне несущих частот от 4 до 2499 МГц при измерении пиковых значений девиации частоты;

  • - от 0,02 до 0,02/ кГц, но не более 20 кГц, в диапазоне несущих частот от 0,1 до 4 МГц при измерении пиковых и среднеквадратических значений девиации частоты, где / - несущая частота входного сигнала, кГц.

  • 4.4.5 Диапазоны измерения пиковых и среднеквадратических значений девиации частоты, в зависимости от значений несущих частот, соответствуют таблице 4.2.

Таблица 4.2

Диапазон несущих частот, МГц

Диапазон измерения пиковых значений девиации частоты, кГц

Диапазон измерения среднеквадратических значений девиации частоты, кГц

от 0,1 до 4 включ.

от 0,1 до 10

от 0,005 до 10

св. 4 до 10 включ.

от 0,1 до 500

от 0,005 до 200

св. 10 до 2499 включ.

от 0,1 до 1000

от 0,005 до 500

Лист

ИЛГШ.411166.001 РЭ

15

Изм

Лист

№ докум.

Подп.

Дата

  • 4.4.6 Пределы допускаемой погрешности измерения пикового значения девиации частоты

    ИИнв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

    4.4.7 Пределы допускаемой погрешности измерения среднеквадратического значения девиации частоты в нормальных условиях применения приведены в таблице 4.4.

    Таблица 4.4

    Девиация частоты, кГц

    Диапазон модулирующих частот, кГц

    Пределы допускаемой погрешности, кГц

    Полоса фильтра НЧ, кГц

    от 0,005 до

    0,1 включ.

    от 0,02 до 0,09 включ.

    А (А/сю) = ± (0,08-А/скз + ДЛ)

    0,02-3,4

    св. 0,09 до 1 включ.

    А (АЛО = ± (0,05-ДЛз + ДЛ)

    0,02-3,4

    св. 1 до 6 включ.

    А (АЛО = ± (О,ОЗ-ДД3 + ДЛ)

    0,02-20

    от 0,02 до 0,09 включ.

    А (АЛз) = ± (0,08-АЛэ + ДЛ)

    0,02-20

    св. 0,1 до

    500 включ.

    св. 0,09 до 0,4 включ.

    А (АЛз) = ± (0,05-ДЛз + ДЛ)

    0,02-20

    св. 0,4 до 6 включ.

    А (АЛз) = ± (0,03-ДД, + А/ш)

    0,02-20

    св. 6 до 20 включ.

    А (ДЛз) ± (0,05-ДЛз + АЛ)

    0,02-60

    св. 20 до 60 включ.

    0,02-200

    св. 60 до 200 включ.

    А (ДЛз) = ± (0,1 - ДЛз + АЛ)

    0,02-200

    Д(Д/сю) • пределы допускаемой погрешности измерения среднеквадратического значения

    девиации частоты, кГц;

    &fCK3 - среднеквадратическое значение девиации частоты, кГц;

    АЛ - среднеквадратическое значение частотного шума и фона, вносимое прибором, кГц.

    №м

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    16

в нормальных условиях применения приведены в таблице 4.3.

Таблица 4.3

Девиация частоты, кГц

Диапазон модулирующих частот, кГц

Пределы допускаемой погрешности, кГц

Полоса фильтра НЧ, кГц

от 0,02 до 0,09 включ.

А(Д/„) = ±(0,08-ДГ„ +3-AQ

0,02-20

от 0,1 до 500 включ.

св. 0,09 до 0,4 включ.

А(Д/л) = ±(0,02-Д/л + 3-AQ

0,02-20

св. 0,4 до 6 включ.

Д(Д/„) = ±(0,01-Д/„ + 3-ДЛ)

0,02-20

св. 6 до 20 включ.

Д(Д/„) = ±(0,02-Д/„ +3-Д4)

0,02-60

св. 20 до 60 включ.

Д(Д/л) = ±(0,03-А/„ + 3-ДЛ)

0,02-200

от 0,02 до 0,09 включ.

Д(Д/„) = ±(0,08-Д/„ + 3-Д/ш)

0,02-20

св 500 до 1000 включ.

св. 0,09 до 0,4 включ.

Д(Д/„) = ±(0,03-Д/л +3-ДЛ)

0,02-20

св. 0,4 до 6 включ.

A(Af„) = ±(0,02-A/„+3-AQ

0,02-20

св. 6 до 20 включ.

Д(Д/л) = ±(0,03-Д/л +3-Д4)

0,02-60

св. 20 до 60 включ.

0,02-200

Д(Д/л) - пределы допускаемой погрешности измерения пикового значения девиации частоты, кГц;

Lfn - пиковое значение девиации частоты, кГц;

АЛ - среднеквадратическое значение частотного шума и фона, вносимое прибором, кГц.

4.4.8 Среднеквадратическое значение частотного шума и фона, вносимое прибором в режиме «малошумящих» измерений (МШИ), не превышает значений, приведенных в таблице 4.5.

Таблица 4.5

Несущая частот, МГц

Полоса фильтра НЧ, кГц

Частотный шум и фон, Гц

св. 4 до 2499

0,3 - 3,4

Д/ш=1-10-8/ + 1Гц

0,02 - 20

Д/ш = 4-10"8 / + 2 Гц

0,02 - 60

Д/ш = 1-Ю’7 / + 20 Гц

0,02 - 200

Д/ш = 2,5-10'7 / + 50 Гц

от 0,1 до 4

0,3-3,4

Д/ю = 5-Ю'7 f + 0,5 Гц

от 1 до 4

Д/ш - среднеквадратическое f - несущая частота входн

0,02 - 20

значение частотного шума и <| ого сигнала, Гц.

Д/ш = Г10'6/ + 1 Гц юна, вносимое прибором, Гц;

4.4.9 Коэффициент гармоник ЧМ сигналов, вносимый измерителем модуляции, не превышает значений, приведенных в таблице 4.6.

|Инв.№ подл. | Подп. и дата[Взам. инв|Инв.№ дубл. | Подп. и дата

Таблица 4.6

Диапазон модулирующих частот, кГц

Девиация частоты, кГц

Коэффициент гармоник, %

от 0,02 до 0,09 включ.

300

<0,2

1000

<0,5

св. 0,09 до 6 включ.

300

<0,15

1000

<0,3

св. 6 до 20 включ.

300

<0,2

1000

<0,5

св. 20 до 60 включ.

300

<0,5

1000

<1,5

4.4.10 Коэффициент преобразования частотной модуляции в амплитудную в диапазоне модулирующих частот от 0,02 до 20 кГц и девиациях частоты до 200 кГц не превышает 0,02 % на 1 кГц девиации частоты.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

17

  • 4.4.11 Диапазон модулирующих частот в режиме «АМ» составляет:

  • - от 0,02 до 200 кГц в диапазоне несущих частот от 4 до 500 МГц при измерении среднеквадратических значений коэффициента АМ;

  • - от 0,02 до 60 кГц в диапазоне несущих частот от 4 до 500 МГц при измерении пиковых значений коэффициента АМ;

  • - от 0,02 до 0,02/ кГц, но не более 20 кГц, в диапазоне несущих частот от 0,1 до 4 МГц при измерении пиковых и среднеквадратических значений коэффициента АМ, где / - несущая частота входного сигнала, кГц.

  • 4.4.12 Измерение пикового значения коэффициента АМ осуществляется в диапазоне от 1 до 100 %, а среднеквадратического значения коэффициента АМ в диапазоне от 0,1 до 50 %.

  • 4.4.13 Пределы допускаемой погрешности измерения пикового значения коэффициента АМ в нормальных условиях применения приведены в таблице 4.7.

Таблица 4.7

|Инв.№ подл. I Подп. и дата|Взам. инв.№ [Инв.№ дубл. | Подп. и дата

Коэффициент

Диапазон модулирующих

Пределы допускаемой

Полоса филь-

АМ, %

частот, кГц

погрешности, %

тра НЧ, кГц

от 0,02 до 0,09 включ.

А Мп = ± (0,08-М, + 3-МШ)

0,02-20

от 1 до 95

св. 0,09 до 0,4 включ.

А М„ = ± (0,02-М, + 3-МШ)

0,02-20

включ.

св. 0,4 до 6 включ.

АМ, = ±(0,01-М, +3-МШ)

0,02-20

св. 6 до 20 включ.

А М„ = ± (0,02-М, +3-МШ)

0,02-60

св. 20 до 60 включ.

ДМ„ = ±(0,03-М, +з-м«)

0,02-200

от 0,02 до 0,09 включ.

А Мп = ± (0,08-М, + 3-М«)

0,02-20

св. 95 до 100

св. 0,09 до 0,4 включ.

ДМ„ = ±(0,05-М, +3-МШ)

0,02-20

включ.

св. 0,4 до 6 включ.

ДМ„ = ±(0,03-М„ +3-МШ)

0,02-20

св. 6 до 20 включ.

А М,-± (0,05-М, +3-МШ)

0,02-60

св. 20 до 60 включ.

0,02-200

Д Мп - пределы допускаемой погрешности измерения пикового значения коэффициента

АМ, %;

Мп - пиковое значение коэффициента АМ, %;

Мш - среднеквадратическое значение амплитудного шума и фона, вносимое прибором, %.

ИЛГШ.411166.001 РЭ

Лист

18

Изм

Лист

№ докум.

Подп.

Дата

  • 4.4.14 Пределы допускаемой погрешности измерения среднеквадратического значения коэффициента AM в нормальных условиях применения приведены в таблице 4.8.

Таблица 4.8

Коэффициент

Диапазон модулирующих

Пределы допускаемой

Полоса филь-

AM, %

частот, кГц

погрешности, %

тра НЧ, кГц

от 0,02 до 0,09 включ.

Д Мскз = ± (0,08-A/cw + Мш)

0,02-20

св. 0,09 до 0,4 включ.

Д Мскз = ± (0,05-А/скз +

0,02-20

от 0,1 до 50

св. 0,4 до 6 включ.

Д Мскз = ± (0,03-Л/СКЗ + Мш)

0,02-20

включ.

св. 6 до 20 включ.

ЬМСКЗ ± (0,05-Мею + Мщ)

0,02-60

св. 20 до 60 включ.

0,02-200

св. 60 до 200 включ.

Д Мею = ±(0,1 скз +

0,02-200

Д МСкз - пределы допускаемой погрешности измерения среднеквадратического значения

коэффициента AM, %;

Мкз ~ среднеквадратическое значение коэффициента AM, %;

Мш - среднеквадратическое значение амплитудного шума и фона, вносимое прибором, %.

  • 4.4.15 Среднеквадратическое значение амплитудного шума и фона, вносимое прибором в режиме «малошумящих» измерений (МШИ), не превышает значений:

  • < 0,015 %   в полосе НЧ от 0,3 до 3,4 кГц;

  • < 0,025 %   в полосе НЧ от 0,02 до 20 кГц;

<0,05% в полосе НЧ от 0,02 до 60 кГц;

  • < 0,1 % в полосе НЧ от 0,02 до 200 кГц.

  • 4.4.16 Коэффициент гармоник огибающей AM сигналов, вносимый измерителем модуляции, не превышает значений, приведенных в таблице 4.9.

    Мнв№поЩ;|П2211^1^2—-1

    Изм

    Лист

    № докум.

    Поди.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    19

Таблица 4.9

Диапазон модулирующих частот, кГц

Коэффициент AM,

%

Коэффициент гармоник,

%

от 0,02 до 0,09 включ.

30

<0,5

90

<0,8

св. 0,09 до 6 включ.

30

<0,2

90

<0,4

св. 6 до 20 включ.

30

<0,3

90

<0,5

св. 20 до 60 включ.

30

<0,5

90

<0,8

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Икв.№ дубл. | Подп. и дата

  • 4.4.17 Коэффициент преобразования амплитудной модуляции в частотную в диапазоне модулирующих частот от 0,02 до 20 кГц и коэффициентах AM до 30 % не превышает 10 Гц на 1 % коэффициента AM.

  • 4.4.18 Диапазон измерения пиковых значений индекса фазовой модуляции составляет:

от 1 до 100 рад в диапазоне модулирующих частот от 0,3 до 5 кГц,

от 1 до 500. рад в диапазоне модулирующих частот св. 5 до 20 кГц,

ГМ

где Fm - модулирующая частота, кГц.

  • 4.4.19 Пределы допускаемой погрешности измерения пикового значения индекса ФМ в нормальных условиях применения приведены в таблице 4.10.

Таблица 4.10

Индекс фазовой модуляции, рад

Диапазон модулирующих частот, кГц

Пределы допускаемой погрешности, рад

Полоса фильтра

НЧ, кГц

от 1 до 100 включ.

от 0,3 до 1 включ.

\(рп = ±(0,03-р„ + 3-<рш)

0,02-20

св. 1 до 3 включ.

&<Рп — ± (0,02’<рп + 3-(рш}

0,02-20

св. 3 до 5 включ.

(0,03‘^?л "Ь

0,02-20

от 1 до 500. включ.

Fm

к(рп - пределы доп

п - пиковое значе

ш - среднеквадрап

св. 5 до 20 включ. ускаемой погрешности и ние индекса ФМ, рад; гческое значение фазовогс

\(рп = ±(0,05-<р„ + 3-(рш)

змерения пикового значения и шума и фона, вносимое прибор

0,02-60

ндекса ФМ, рад;

ом, рад.

ИЛГШ.411166.001 РЭ

Изм

Лист

№ докум.

Подп.

Дата

Лист

20

Среднеквадратическое значение фазового шума и фона не превышает значений, при

веденных в таблице 4.11.

Таблица 4.11

Полоса фильтра НЧ, кГц

Среднеквадратическое значение фазового шума и фона, рад

0,02 - 20

ш = 2-10 11/+ 0,02

0,02 - 60

f - несущая частота входного

^ш = 2-10_11/+ 0,03

сигнала, Гц.

  • 4.4.20 Диапазон измерения частоты входного сигнала составляет от 0,1 до

2499 МГц.

  • 4.4.21 Пределы допускаемой погрешности измерения частоты входного сигнала в нормальных условиях применения вычисляют по формуле

Д/' = ±(5-10-6/+ 1 Гц),                               (4.1)

где Д/- пределы допускаемой погрешности измерения частоты входного сигнала, Гц;

f - частота входного сигнала, Гц.

1Инв.№ подл. I Поди, и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 4.4.22 Измерение среднеквадратического значения входного напряжения осуществляется в диапазоне несущих частот от 0,1 до 2499 МГц.

  • 4.4.23 Диапазон измерения среднеквадратического значения входного напряжения составляет от 0,05 до 1 В.

  • 4.4.24 Пределы допускаемой погрешности измерения среднеквадратического значения входного напряжения нормальных условиях применения вычисляют по формулам:

ДС7 = ± (0,1 • U + 0,005 В) в диапазоне частот от 0,1 до 100 МГц,                 (4.2)

ДС7 = ± (0,15-+ 0,005 В) в диапазоне частот св. 100 до 1000 МГц,              (4.3)

ДС/ = ± (0,2-U + 0,005 В) в диапазоне частот св. 1000 до 2499 МГц,

(4-4)

где ДС7 - пределы допускаемой погрешности измерения среднеквадратического значения

входного напряжения, В;

U - входное напряжение, В.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

21

  • 4.4.25 Диапазон частот измерения коэффициента гармоник модулирующего сигнала со

ставляет от 0,05 до 10 кГц.

  • 4.4.26 Диапазон измерения коэффициента гармоник модулирующего сигнала составляет

от 0,1 до 30 %.

  • 4.4.27 Пределы допускаемой погрешности измерения коэффициента гармоник модулирующего сигнала в нормальных условиях применения вычисляют по формуле

ДХг = ± (0,05-Кг + 0,05 %),

(4.5)

где ДХг - пределы допускаемой погрешности измерения коэффициента гармоник модулирующего сигнала, %;

Кг - коэффициент гармоник модулирующего сигнала, %.

4.4.28 Диапазон измерения частоты модулирующего сигнала составляет от 0,02 до 200 кГц.

|Инв.№ подл. I Подп. и дата[Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

4.4.29 Пределы допускаемой погрешности измерения частоты модулирующего сигнала в нормальных условиях применения вычисляют по формуле

AF =±(l-104-F+0,l Гц) ,

(4.6)

где AF - пределы допускаемой погрешности измерения частоты модулирующего сигнала, Гц; F- частота модулирующего сигнала, Гц.

  • 4.4.30 Пределы допускаемой погрешности измерения: пикового и среднеквадратического значения девиации частоты, пикового и среднеквадратического значения коэффициента AM, пикового значения индекса ФМ, частоты входного сигнала, среднеквадратического значения входного напряжения, коэффициента гармоник модулирующего сигнала, частоты модулирующего сигнала в диапазоне рабочих температур и относительной влажности воздуха, составляют ±2Д, где А - пределы допускаемой погрешности измерения соответст-

вующего параметра в нормальных условиях применения.

  • 4.4.31 Среднеквадратическое напряжение сигнала НЧ на розетке « О НЧ » при вели-

чине сопротивления нагрузки не менее 100 кОм, емкости нагрузки не более 100 пФ и пиковой

девиации частоты (500,0±5,0) кГц составляет (0,55±0,15) В.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

1инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 4.4.32 Среднеквадратическое напряжение сигнала ПЧ на розетке « ПЧ » при величине сопротивления нагрузки не менее 2 кОм, емкости нагрузки не более 50 пФ составляет (0,85±0,25) В.

  • 4.4.33 Коэффициент стоячей волны напряжения на розетке «      » прибора не превы

шает в диапазоне несущих частот значений:

  • < 1,5 в диапазоне несущих частот от 10 до 500 МГц;

  • < 2,0 в диапазоне несущих частот св. 500 до 1000 МГц;

  • < 2,5 в диапазоне несущих частот св. 1000 до 2000 МГц;

  • < 3,0 в диапазоне несущих частот св. 2000 до 2499 МГц.

  • 4.4.34 Прибор обеспечивает свои технические характеристики в пределах норм по истечении времени установления рабочего режима, равного 15 минутам.

  • 4.4.35 Прибор допускает непрерывную работу в рабочих условиях применения в течение времени не менее 8 часов при сохранении своих технических характеристик.

  • 4.4.36 Прибор обеспечивает свои технические характеристики в пределах норм при питании его от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц.

  • 4.4.37 Мощность, потребляемая прибором от сети питания при номинальном напряжении, не более 80 В-А.

  • 4.4.38 Средняя наработка на отказ прибора То не менее 12000 часов. Гамма-процентный ресурс прибора не менее 10000 часов при доверительной вероятности у = 90 %. Гаммапроцентный срок службы прибора не менее 15 лет при доверительной вероятности у = 90 %.

  • 4.4.39 Габаритные размеры прибора не более 488x475x178 мм.

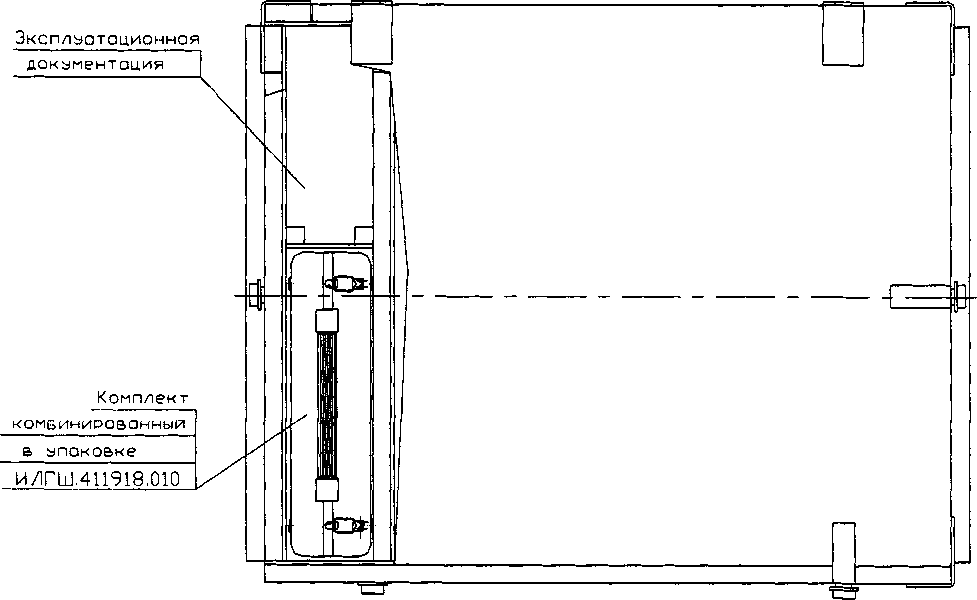

  • 4.4.40 Масса прибора не более 14 кг. Масса прибора с укладочно-транспортным ящиком и ЗИП не более 60 кг.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    23

4.5 Устройство и работа прибора

  • 4.5.1 Принцип действия прибора

    |Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 4.5.1.1 Измеритель модуляции СКЗ-49 является многофункциональным прибором и обеспечивает измерение следующих параметров:

  • - пикового и среднеквадратического значений коэффициента амплитудной модуляции;

  • - пикового и среднеквадратического значений девиации частоты;

  • - пикового значения девиации фазы;

  • - среднеквадратического значения входного напряжения;

  • - частоты входного сигнала;

  • - частоты модулирующего сигнала;

  • - коэффициента гармоник модулирующего сигнала.

  • 4.5.1.2 Принцип действия прибора, при измерении модуляционных параметров, основан на преобразовании частоты входного сигнала на промежуточную частоту, детектировании модулированных сигналов и последующего измерения пикового и среднеквадратического значения напряжения НЧ огибающей сигнала, пропорционального измеряемому значению девиации частоты, индексу фазовой модуляции или коэффициенту амплитудной модуляции.

В диапазоне частот от 4 до 2499 МГц прибор функционирует по принципу супергетеродинного приемника с однократным преобразованием частоты входного сигнала. В диапазоне частот от 0,1 до 4 МГц входной сигнал поступает непосредственно в тракт промежуточной частоты прибора.

Детектирование ЧМ сигналов основано на преобразовании модулированного по частоте сигнала промежуточной частоты в последовательность импульсов с постоянной амплитудой и длительностью, временное положение которых соответствует закону модуляции исследуемого ЧМ сигнала. Выделение низкочастотного модулирующего напряжения из спектра, сформированной импульсной последовательности, осуществляется фильтрацией.

Измерение индекса фазовой модуляции основано на математической связи частотной модуляции и фазовой модуляции по формуле

(4.7)

Лист

Е(

s

ю

£

£

fid

где Д<р — индекс фазовой модуляции, рад;

Д/ — девиация частоты, Гц;

Fm - модулирующая частота, Гц.

Для получения низкочастотного напряжения пропорционального индексу фазовой модуляции производится интегрирование огибающей ЧМ сигнала, выделенной частотным детектором.

Измерение коэффициента амплитудной модуляции основано на выделении из AM сигнала среднего значения напряжения и пикового отклонения напряжения сигнала от среднего значения вверх (вниз) и определения их отношения. Данное преобразование осуществляется двух-полупериодным высоколинейным детектором. Постоянная составляющая после детектирования используется для стабилизации схемой прецизионной автоматической регулировки усиления среднего значение напряжения промежуточной частоты. При этом, амплитудное значение напряжения огибающей НЧ сигнала, выделенное детектором, пропорционально пиковому коэффициенту амплитудной модуляции.

Измерение среднеквадратического значения напряжения несущего ВЧ сигнала осуществляется методом ВЧ детектирования. Выходное постоянное напряжение детектора пропорционально в логарифмическом масштабе входному ВЧ напряжению.

Измерение частоты несущего сигнала и частоты сигнала модуляции основано на расчете отношения количества импульсов измеряемой частоты и количества импульсов опорной (эталонной) частоты в двухмодульном цифровом счетчике за нормированный временной интервал.

Принцип измерение коэффициента гармоник сигнала модуляции основан на измерении отношения среднеквадратического напряжения гармоник, полученного после подавления (режекции) первой гармоники НЧ сигнала, и среднеквадратического напряжения полного НЧ сигнала.

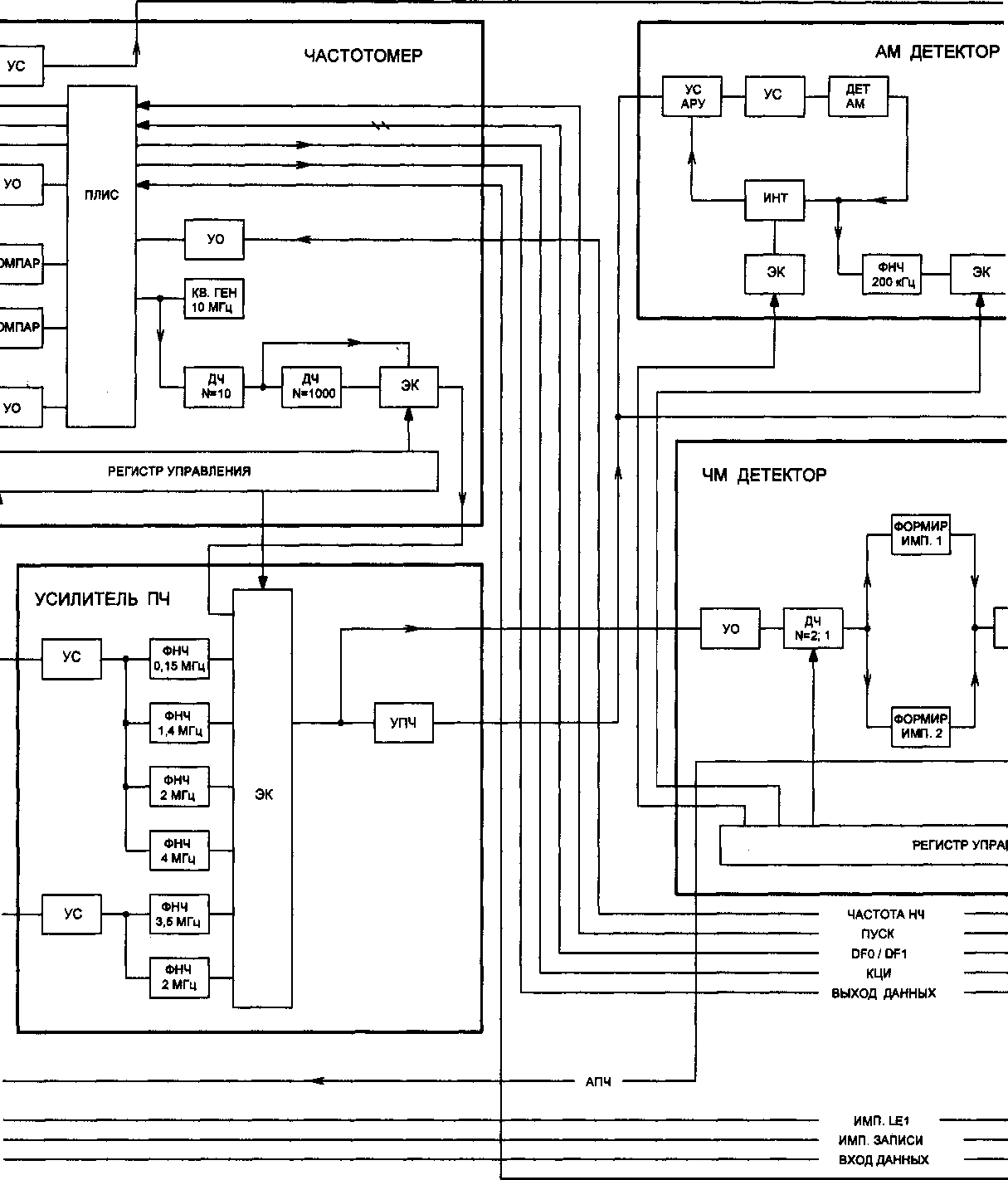

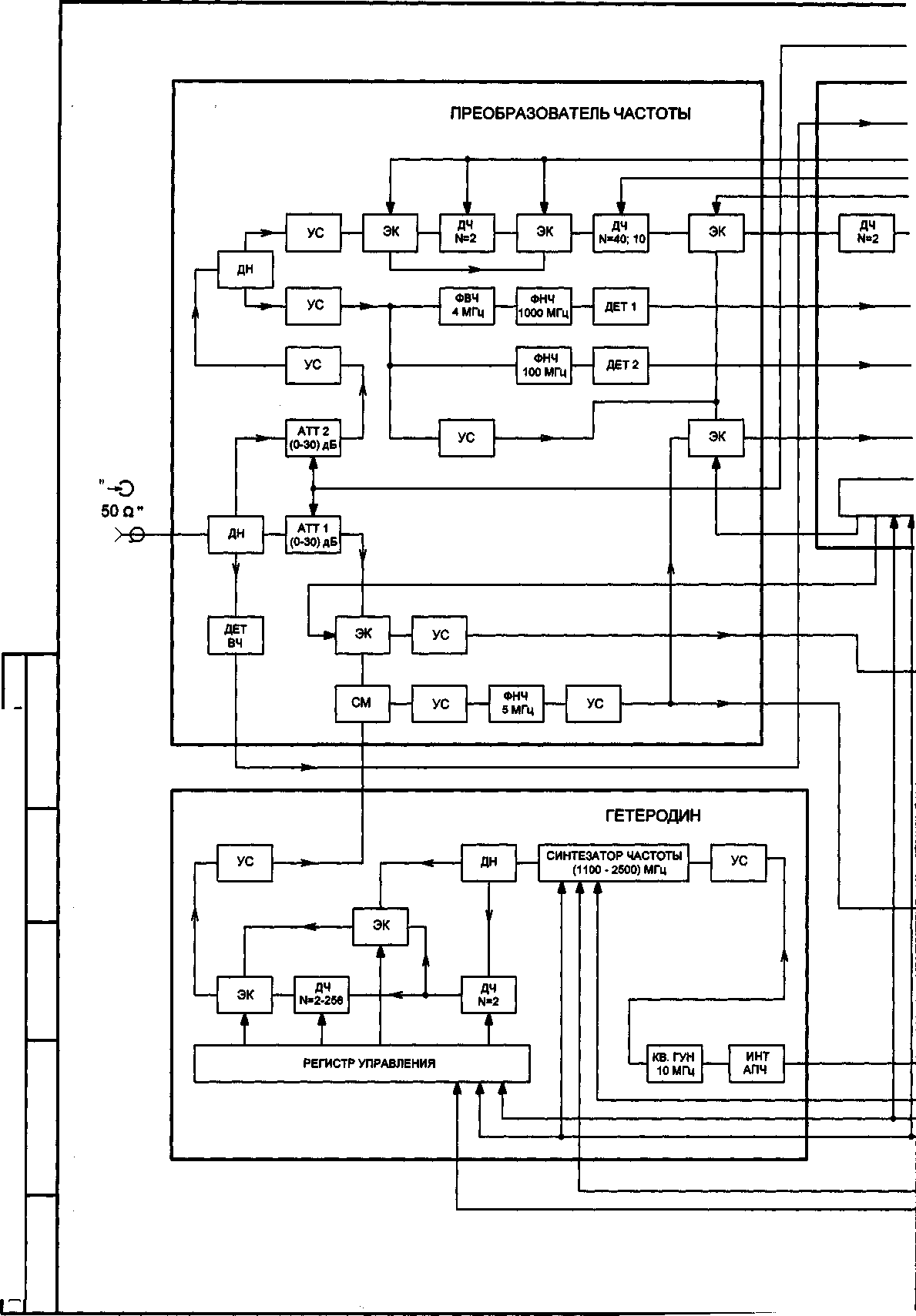

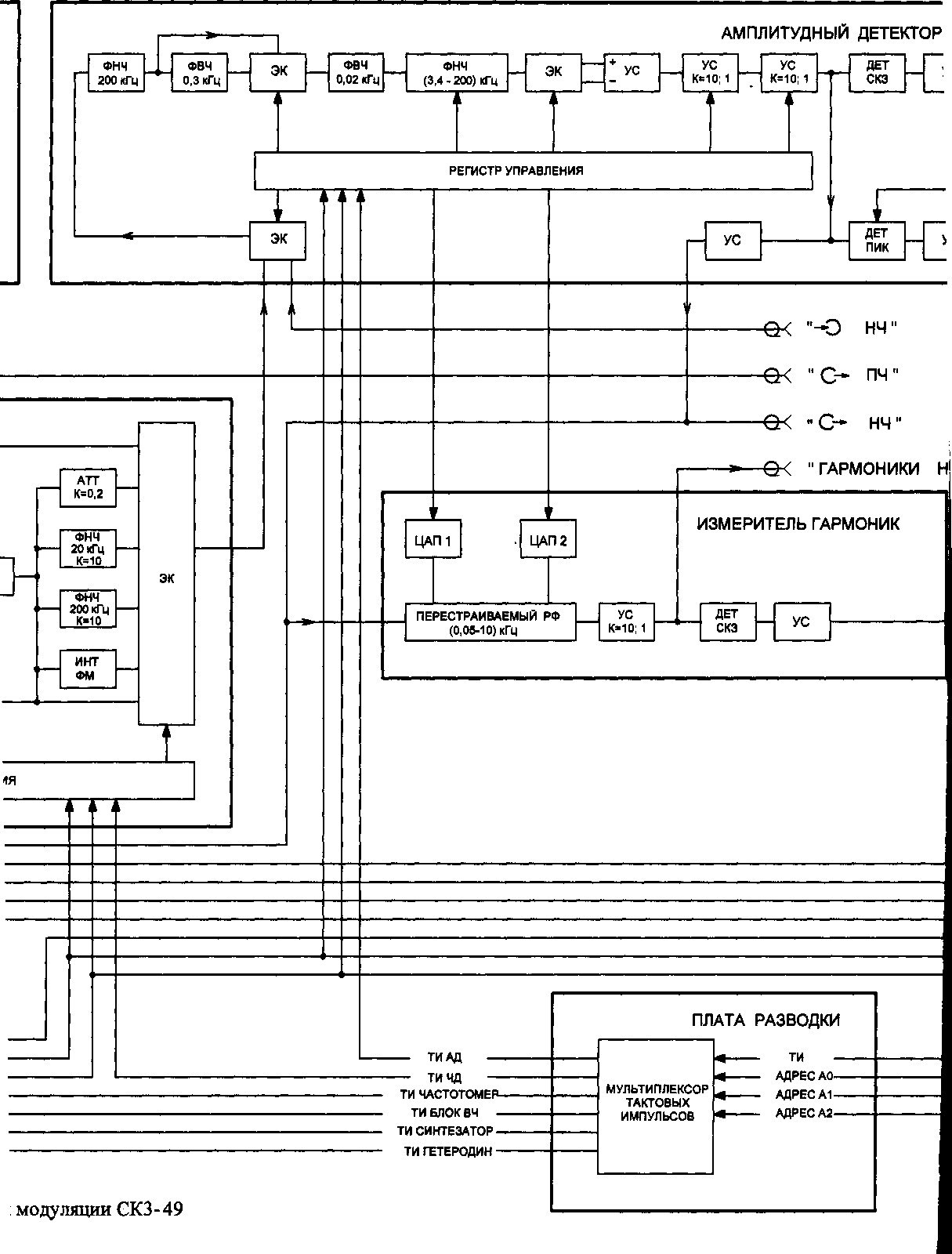

  • 4.5.1.3 Структурная схема прибора приведена на рисунке 4.3.

Прибор включает в себя девять функциональных узлов:

  • - блок ВЧ;

  • - блок НЧ;

    устройство управления;

    ИЛГШ.411166.001 РЭ

    Лист

    25

    Изм

    Лист

    № докум.

    Подп.

    Дата

|Инв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • -  АЦП;

  • - одноплатный компьютер;

  • - ЖКИ TFT дисплей;

  • - преобразователь напряжения DC-AC ламп подсветки дисплея;

  • - плату разводки;

  • - блок питания.

Лист

ИЛГШ.411166.001 РЭ

26

Изм

Лист

№ докум.

Подп.

Дата

Инв Ks подл I Подл и дата|Взаменинв№ | Инв№ дубл | Подпидата

Рисунок 4.3 Структурная схема измерь

Дата

ИЛГШ.411166.001 РЭ

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 4.5.2 Принцип действия блока ВЧ

  • 4.5.2.1 БлокВЧ содержит следующие платы:

  • - преобразователь частоты;

  • - гетеродин;

  • - частотомер;

  • - усилитель ПЧ.

Входной сигнал в диапазоне частот от 0,1 до 2499 МГц поступает на розетку «      »

измерителя модуляции и далее на вход платы преобразователя частоты.

  • 4.5.2.2 Преобразователь частоты является многофункциональным устройством. В составе преобразователя частоты можно выделить следующие узлы:

  • - детектор ВЧ;

  • - ВЧ аттенюатор канала преобразования сигнала ВЧ;

  • - ВЧ аттенюатор канала измерения частоты сигнала ВЧ;

  • - канал преобразования сигнала ВЧ;

  • - канал измерения частоты сигнала ВЧ.

Сигнал с входной ВЧ розетки платы поступает на трехканальный делитель напряжения. С выходов делителя напряжения сигнал ВЧ подается на детектор ВЧ, управляемый ВЧ аттенюатор канала преобразования и управляемый ВЧ аттенюатор канала измерения частоты сигнала ВЧ. Детектор ВЧ обеспечивает преобразование ВЧ напряжения в постоянное напряжение Ubm, которое подается на первый канал измерения напряжения платы АЦП. Детектор ВЧ совместно с АЦП реализуют измеритель напряжения ВЧ.

Измеритель напряжения ВЧ сигнала осуществляет непрерывное измерение напряжения на розетке «      » прибора, при этом не требуется каких-либо предварительных настроек

прибора. Если значение измеренного ВЧ напряжения превышает пороговое значение рабочего диапазона напряжений измерителя модуляции, то производится установка ослабления входных ВЧ аттенюаторов.

Аттенюатор канала преобразования сигнала ВЧ необходим для уменьшения динамического диапазона ВЧ напряжения на входе смесителя и обеспечения режима линейного преобразования сигнала. Аттенюатор канала измерения частоты сигнала ВЧ обеспечивает оптимальный

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

28

Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

уровень сигнала для высокочастотных делителей частоты и уменьшает влияние напряжения гетеродина. Ослабление аттенюаторов устанавливается микроконтроллером 2 платы АЦП в диапазоне от 0 до 30 дБ с шагом 2 дБ четырехразрядным двоичным кодом (шины управления АТТ2/4/8/16). Расчет ослабления производится микроконтроллером 2 по измеренному значению напряжения ВЧ.

После первого аттенюатора сигнал через коммутатор поступает на смеситель или при низком значении частоты сигнала (меньше 4 МГц) непосредственно в канал ПЧ.

На второй вход смесителя поступает напряжение гетеродина. Устанавливается такое значение частоты напряжения гетеродина, которое обеспечивает преобразование входного сигнала на промежуточную частоту равную 1 МГц (2 МГц, если в режиме «ЧМ» измеренное значение девиация частоты более 100 кГц). Преобразованный сигнал после смесителя предварительно усиливается и фильтруется ФНЧ с полосой 5 МГц.

В канале измерения частоты сигнала, платы преобразователя частоты, напряжение ВЧ дополнительно делится на два канала. Разветвление сигнала ВЧ на каналы используется для определения поддиапазона частот, в который попадает частота сигнала ВЧ. Весь диапазон несущих частот сигнала от 0,1 до 2499 МГц разбит на четыре поддиапазона: от 0,1 до 4 МГц, от 4 до 100 МГц, от 100 до 1000 МГц, от 1000 до 2499 МГц.

В зависимости от определенного поддиапазона частот, осуществляется установка коэффициента деления высокочастотных делителей частоты несущего сигнала, которые снижают значение частоты ВЧ сигнала до рабочего значения частот ПЛИС частотомера.

В первом канале определения поддиапазона частоты включен фильтр с полосой пропускания от 4 до 1000 МГц, а во втором канале - фильтр НЧ с полосой пропускания 100 МГц.

С выхода фильтров сигналы поступают на детекторы диапазона 1 и 2 и далее через компараторы диапазона на ПЛИС частотомера. Поддиапазон частот определяется комбинацией сигналов с обоих каналов. Если частота сигнала ВЧ находится в полосе частот первого и второго канала, то такая комбинация соответствует поддиапазону частот от 4 до 100 МГц и ПЛИС частотомера установит по шинам управления предварительного делителя частоты код, который включит прохождение ВЧ сигнала на частотомер без предварительного деления частоты. С учетом дополнительного делителя частоты на 2 ПЛИС частотомера работает в диапазоне частот от 2 до 50 МГц.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

29

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Если сигнал определения поддиапазона частот поступает только с детектора 1, то это соответствует поддиапазону частот от 100 до 1000 МГц и ПЛИС частотомера установит по шинам управления предварительного делителя частоты код, который включит предварительный делитель частоты равный 10. В этом случае обеспечивается измерение частоты в диапазоне несущих частот от 100 до 1000 МГц.

Если ВЧ сигнал не определяется не в первом не во втором канале поддиапазона частот, то ПЛИС частотомера установит по шинам управления предварительного делителя частоты код, который включит предварительный делитель частоты равный 80. В этом случае обеспечивается измерение частоты в диапазоне несущих частот от 1000 до 2499 МГц.

Если сигнал определения поддиапазона частот поступает только с детектора 2, то это соответствует поддиапазону частот от 0,1 до 4 МГц и входной сигнал будет подключен к входу измерения промежуточной частоты.

  • 4.5.2.3 Гетеродин является законченным функциональным узлом, обеспечивающим формирование ВЧ напряжения для преобразования частоты входного сигнала на промежуточную частоту 1 или 2 МГц. Гетеродин обеспечивает формирование ВЧ напряжения в диапазоне частот от 5 до 2500 МГц.

Для получения такого диапазона частот используется модуль синтезатора частоты, который обеспечивает базовый диапазон частот от 1100 до 2500 МГц. Нижняя часть диапазона частот гетеродина формируется с помощью программируемых делителей частоты.

Для синхронизации синтезатора используется кварцевый генератор с опорной частотой 10 МГц. Синтезатор частоты обеспечивает дискретный шаг перестройки частоты равный 500 кГц. Точный номинал частоты ПЧ достигается плавной автоподстройкой частоты синтезатора в пределах дискретного шага установки частоты. Для этого опорный кварцевый генератор синтезатора частоты имеет электронную перестройку по управляющему входу. Номинальное значение частоты 10 МГц подстраивается в пределах 5 кГц. Так как кратность умножения опорной частоты в синтезаторе составляет от 110 до 250, то плавная подстройка выходной частоты синтезатора составляет не менее 500 кГц в нижней части диапазона частот синтезатора и не менее 1,25 МГц в верхней части диапазона частот синтезатора, что является достаточным для плавного перестройки частоты внутри дискретного шага.

Лист

ИЛГШ.411166.001 РЭ

30

Изм

Лист

№ докум.

Подп.

Дата

1Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Управляющий сигнал на кварцевый генератор подается с частотного детектора по шине АПЧ через усилитель интегратор. Усилитель интегратор выделяет постоянную составляющую с частотного детектора пропорциональную значению промежуточной частоты, сравнивает это напряжение с опорным значением, соответствующим значению промежуточной частоты 1 МГц, и вырабатывает сигнал ошибки, которым управляется опорный кварцевый генератор синтезатора частоты.

Частота синтезатора устанавливается по шине последовательного интерфейса «ВХОД ДАННЫХ». Для засылки данных используется тактовые импульсы ТИ СИНТЕЗАТОРА.

Для формирования диапазона частот гетеродина от 5 до 1100 МГц используется программируемый делитель частоты. Коэффициент деления ВЧ делителя частоты может устанавливаться в пределах от 1 до 256.

Данные, засылаемые в блок ВЧ, хранятся в регистрах данных, расположенных на платах частотомера и гетеродина, а также в микроконтроллере синтезатора частоты.

  • 4.5.2.4 Частотомер выполнен на программируемой логической микросхеме. Он работает как измеритель периода, который формируется входным сигналом, а заполнение делается опорным сигналом кварцевого генератора. Опорная частота кварцевого генератора равна 10 МГц. Долговременная нестабильность частоты опорного кварцевого генератора составляет ±5-10'8/год.

Функционально частотомер состоит из двух счетчиков и управляющей логики. Цикл измерения частоты составляет 0,1 с и запускается импульсом ПУСК. Первый счетчик считает импульсы опорной частоты кварцевого генератора, а второй счетчик импульсы измеряемой частоты сигнала. После завершения цикла измерения счетчики перестраиваются в регистр сдвига и частотомер готов к считыванию информации. Считывание информации осуществляется по последовательному интерфейсу. Данные выводятся по шине «ВЫХОД ДАННЫХ» при подаче тактовых импульсов по шине «ТИ ЧАСТОТОМЕРА». Частота входного сигнала рассчитывается по формуле

пх(К-Т)* fo J     N

4.8

где п - значение коэффициента деления предварительного делителя частоты;

К - значение счетчика сигнала;

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

31

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

f0 - частота кварцевого генератора;

N - значение счетчика сигнала кварцевого генератора.

Частотомер является многоканальным измерителем. Канал измерения частоты выбирается управляющим кодом по шинам DF0 и DF1 с микроконтроллера 1 платы АЦП.

В рабочих условиях эксплуатации прибор подвержен воздействию различных дестабилизирующих факторов. Воздействие дестабилизирующих факторов, а также процессы старения приводят к дополнительной погрешности измерения. Для компенсации этих воздействий на плате частотомера находится калибратор. Калибратор необходим для формирования тестового сигнала с нормированным и стабильным значением девиации частоты и коэффициентом амплитудной модуляции. В режиме калибровки сигнал калибратора используется для определения отклонения коэффициентов передачи аналоговой части прибора и расчета поправочных коэффициентов.

Сигнал калибратора формируется из напряжения кварцевого генератора 10 МГц. Предварительно частота 10 МГц делится до значений 1 МГц и 1 кГц. Сигнал частотой 1 кГц в коммутаторе модулирует сигнал частотой 1 МГц. В результате формируется сигнал калибратора, который представляет собой пачки импульсов частотой 1 МГц. Такой сигнал эквивалентен периодическому сигналу со скачкообразным изменением частоты от 0 до 1 МГц и скачкообразным изменением уровня с нулевого до единичного значения. При устранении постоянной составляющей напряжения из этого сигнала получается тестовый калибровочный сигнал, который эквивалентен при демодуляции частотно-модулированному сигналу с девиацией частоты равной 500 кГц и амплитудно-модулированному сигналу со значением коэффициента AM 50 %. В режиме калибровки сигнал с калибратора подается на узел усилителя ПЧ.

  • 4.5.2.5 Усилитель ПЧ осуществляет усиление, фильтрацию и коммутацию сигнала ПЧ после преобразования частоты и сигнала ВЧ в нижней части диапазона несущего сигнала от 0,1 до 4 МГц, передаваемого в канал ПЧ без преобразования.

Если прибор работает в режиме преобразования несущего сигнала на промежуточную частоту, то усилитель ПЧ обеспечивает фильтрацию сигнала промежуточной частоты от напряжения гетеродина и высших по частоте продуктов преобразования. Для этого предусмотрено два фильтра НЧ с частотами пропускания 2,0 МГц для частоты ПЧ 1 МГц и 3,5 МГц для частоты ПЧ 2 МГц.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

32

|Инв.№ подл. I Подл, и дата|Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

Если прибор работает в режиме прямого прохождения несущего сигнала, то усилитель ПЧ обеспечивает фильтрацию гармоник несущего сигнала в диапазоне от 0,1 до 4 МГц. Для этого предусмотрены четыре фильтра НЧ с частотами пропускания 0,15 МГц, 1,4 МГц, 2,0 МГц, 4,0 МГц.

Включение фильтров и каналов прохождения сигнала осуществляется общим коммутатором. Кроме этого данный коммутатор обеспечивает подачу в канал ПЧ сигнала калибровки.

С выхода усилителя ПЧ сигнал по двум каналам поступает на блок НЧ.

  • 4.5.3 Принцип действия блока НЧ

  • 4.5.3.1 В блок НЧ входят четыре платы:

  • - AM детектор;

  • - ЧМ детектор;

  • - амплитудный детектор;

  • - измеритель гармоник.

Сигнал промежуточной частоты с блока ВЧ поступает на вход плат ЧМ детектора и AM детектора.

  • 4.5.3.2 AM детектор предназначен для демодуляции AM сигнала в диапазоне частот от 0,1 до 4 МГц.

С входа платы сигнал ПЧ поступает на перемножитель напряжения. Перемножитель напряжения выполняет функцию аналогового регулятора системы прецизионной АРУ. Выходное напряжение перемножителя является результатом умножения входного напряжения сигнала промежуточной частоты на постоянное управляющее напряжение. При изменении входного сигнала ПЧ управляющее напряжение АРУ меняется таким образом, чтобы результирующее напряжение на выходе перемножителя оставалось постоянным.

Сигнал с выхода перемножителя поступает на дифференциальный усилитель. На выходе усилителя формируются два парафазных симметричных по амплитуде сигнала. Этот дифференциальный сигнал подается на два входа двухтактного детектора. Каждое из двух плеч детектора поочередно выделяет положительную полуволну в течение периода входного синусоидального напряжения. Таким образом, осуществляется двухполупериодное детектиро-

Лист

ИЛГШ.411166.001 РЭ

33

Изм

Лист

№ докум.

Подп.

Дата

Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

вание и частота импульсов на выходе детектора в два раза выше частоты входного напряжения ПЧ.

Предварительная фильтрация огибающей AM сигнала осуществляется фильтром НЧ с полосой пропускания 200 кГц.

Сигнал с выхода детектора подается также на интегратор системы АРУ. Интегратор выполняет роль фильтра, выделяющего постоянную составляющую продетектированного сигнала. Также интегратор выполняет функцию устройства сравнения постоянной составляющей продетектированного сигнала и опорного напряжения системы АРУ. Результатом этого сравнения является сигнал ошибки (управляющее напряжение системы АРУ), который таким образом изменяет коэффициент передачи перемножителя, чтобы опорное напряжение и постоянная составляющая продетектированного напряжения были равны.

Постоянная времени интегратора должна быть выбрана достаточно большой, чтобы устранить влияние выделенной огибающей AM сигнала. Однако, при большой постоянной времени, увеличивается длительность переходных процессов системы АРУ и снижается быстродействие работы прибора. Для уменьшения времени переходных процессов используется коммутация постоянной времени интегратора. Переключение постоянной времени интегратора на большое значение производится при включении фильтра ВЧ 0,3 кГц.

Управляющий сигнал АРУ через усилитель постоянного тока подается на плату АЦП. Данное напряжение используется для контроля работы АРУ.

С выхода платы детектора AM сигнал НЧ через коммутатор подается на выходной коммутатор платы ЧМ детектора.

  • 4.5.3.2 ЧМ детектор предназначен для демодуляции ЧМ сигнала с девиацией частоты до 1 МГц.

С входа платы ЧМ детектора сигнал поступает на усилитель-ограничитель. Усилитель-ограничитель предназначен для формирования из входного синусоидального напряжения прямоугольного напряжения, имеющего фронты с высокой скоростью нарастания напряжения и нормированное значение амплитуды. Усилитель-ограничитель уменьшает переход «паразитной» амплитудной модуляции сигнала в частотную модуляцию и уменьшает влияние шумов формирователей детектора на шумовые характеристики.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

34

[Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

С выхода усилителя-ограничителя сигнал поступает на управляемый делитель частоты. В делителе частоты включается коэффициент деления один (без деления), при значении промежуточной частоты равной 1 МГц, и два - при значении промежуточной частоты равной 2 МГц. Такое управление обеспечивает на входе детектора ЧМ постоянное значение промежуточной частоты равное 1 МГц и уменьшает максимальное значение девиации частоты до 500 кГц.

Далее сигнал поступает на двухканальный парафазный формирователь запускающих импульсов. В первом канале формируются запускающие импульсы, соответствующие перепаду сигнала от «0» к «1». Во втором канале формируются запускающие импульсы, соответствующие перепаду сигнала от «1» к «0». Запускающие импульсы управляют в двух каналах ждущими мультивибраторами. Каждый из мультивибраторов формирует короткие импульсы стабильной длительностью и амплитудой. Последовательности импульсов с двух мультивибраторов суммируются на общей нагрузке. Такой принцип демодуляции позволяет получить высокую линейность детектора и большую крутизну детектирования. Высокая линейность достигается за счет использования коротких импульсов в каждом канале, а большая крутизна за счет суммирования сигналов двух каналов, что позволяет уменьшить влияние шумов следующих каскадов. Суммарная импульсная последовательность поступает на интегрирующий усилитель ЧД. Выходное напряжение интегратора прямо пропорционально величине входного тока. Так как импульсы имеют постоянную амплитуду, то выходное напряжение интегратора будет прямо пропорционально числу импульсов в единицу времени, т. е. частоте сигнала ПЧ. При частотной модуляции на выходе интегратора имеется постоянная составляющая напряжения пропорциональная частоте ПЧ и переменная составляющая напряжения пропорциональная девиации частоты. Постоянная времени интегратора выбрана таким образом, чтобы обеспечить равномерную частотную характеристику передачи напряжения модуляции в диапазоне частот от 20 Гц до 200 кГц.

Постоянная составляющая напряжения с выхода интегратора используется для подстройки частоты гетеродина и соответственно частоты ПЧ системой АПЧ.

Напряжение модуляции поступает на фильтры НЧ и интегратор фазовой модуляции. Прохождение сигнала модуляции зависит от значения девиации частоты и включенной полосы НЧ. Напряжение с выхода ЧД не должно превышать максимального значения динамического диапазона напряжений амплитудного детектора, на который поступает НЧ сигнал модуляции.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

35

П4нв^^1ощ;-|Подп^дат^^^Рзам;211НВ;№^Й4нв;№^бл^1^одгк2Гдета

При большой девиации частоты от 100 до 1000 кГц сигнал НЧ подается на делитель напряжения с коэффициентом передачи равным 0,2. Так как при таком значении девиации частоты включен делитель частоты на два, то общий коэффициент передачи напряжения модуляции составит 0,1.

При значениях девиации частоты от 0,1 до 100 кГц выходным коммутатором ЧД включается прямое прохождение сигнала с коэффициентом передачи равном 1.

При малых значениях девиации частоты < 100 Гц выходным коммутатором ЧД включается один из двух масштабных усилителей с коэффициентом передачи равным 10, каждый из которых совмещен с фильтром 20 кГц или 200 кГц. Помимо масштабного усиления фильтры обеспечивают предварительную фильтрацию сигнала модуляции от остатков напряжения ПЧ.

В режиме фазовой модуляции коммутатором ЧД включается выход интегратора ФМ. Интегратор ФМ имеет коэффициент передачи равный 1 на частоте модуляции 1 кГц и линейную характеристику коэффициента передачи напряжения НЧ с наклоном 6 дБ при изменении частоты НЧ в два раза.

Коммутатор ЧД обеспечивает подключение демодулированных AM, ЧМ и ФМ сигналов на вход амплитудного детектора.

  • 4.5.3.3 Амплитудный детектор предназначен для фильтрации НЧ огибающей сигнала модуляции от остатков напряжения ПЧ, включения необходимой шкалы измерения, преобразования переменного НЧ напряжения в постоянное напряжение пиковым и среднеквадратическим детекторами.

Фильтрация напряжения НЧ от остатков напряжения ПЧ осуществляется несколькими фильтрами, распределенными по платам. Предварительная фильтрация производится в детекторах AM и ЧМ. Окончательная фильтрация осуществляется в детекторе амплитудном двумя фильтрами: входным ФНЧ с полосой 200 кГц и универсальным фильтром НЧ, перестраиваемым по частоте.

НЧ сигнал с входа амплитудного детектора поступает на коммутатор входных сигналов. Коммутатор входных сигналов позволяет подключить вход амплитудного детектора к выходу платы ЧМ детектора либо к внешнему источнику сигнала через розетку « НЧ» на задней панели прибора.

Лист

ИЛГШ.411166.001 РЭ

36

№м

Лист

№ докум.

Поди.

Дата

С выхода коммутатора сигнал НЧ подается на ФНЧ с полосой 200 кГц, а затем на фильтр верхних частот с частотой пропускания 20 Гц. С выхода ФВЧ 20 Гц сигнал поступает на перестраиваемый фильтр НЧ непосредственно либо через ФВЧ с полосой пропускания 300 Гц.

Перестраиваемый фильтр НЧ обеспечивает функции четырех фильтров НЧ, путем программного выбора максимальной частоты пропускания: 3,4 кГц; 20 кГц; 60 кГц; 200 кГц. Фильтр обеспечивает требуемое подавление остатков напряжения ПЧ и фильтрацию шумов.

С выхода перестраиваемого фильтра НЧ сигнал поступает на коммутатор полярности пикового значения параметра модуляции. Коммутатор полярности обеспечивает переключение инвертирующего и неинвертирующего входов усилителя-инвертора. При таком переключении пиковый детектор будет измерять поочередно пиковое значение обеих полуволн напряжения НЧ.

Пиковый детектор измеряет максимальное значение амплитуды напряжения, что соответствует пиковому значению девиации частоты в режиме «ЧМ», пиковому значению индекса фазовой модуляции в режиме «ФМ», пиковому значению коэффициента амплитудной модуляции в режиме «АМ». Для хранения пиковых выборок напряжений постоянная времени разряда конденсатора детектора должна быть > 1 с. При этом время перехода от одного измеряемого значения к другому будет недопустимо большим. Для уменьшения времени измерения используется стробирование пикового детектора. После каждого цикла измерения происходит сброс напряжения пикового детектора, которое осуществляется импульсом сброса с платы АЦП.

Детектор среднеквадратических значений измеряет среднеквадратическое значение напряжения НЧ, пропорциональное модуляционному параметру. Детектор среднеквадратических значений используется при измерении малых значений девиации частоты (< 100 Гц) и малых значений коэффициента AM (< 1 %), а также при измерении частотных и амплитудных шумов («паразитной» модуляции).

С выходов обоих детекторов сигнал через усилители постоянного напряжения подается на входы 2 и 3 измерителя напряжения платы АЦП.

Пиковый детектор обеспечивает требуемую погрешность преобразований переменного напряжения в постоянное напряжение в относительном динамическом диапазоне напряжений порядка 20 дБ, а среднеквадратический детектор в динамическом диапазоне 40 дБ. Диапазон

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

37

1инв.№ подл. I Подл, и дата|Взам. инв.№ [Инв.№ дубл. | Подп. и дата

измеряемых значений коэффициента ДМ составляет > 80 дБ, а девиации частоты - > 120 дБ. Для обеспечения измерения модуляционных параметров в широком динамическом диапазоне используются масштабные усилители. На плате амплитудного детектора расположены два масштабных усилителя, каждый с переключаемыми коэффициентами усиления равными 1 и 10. В режиме измерения девиации частоты для обеспечения требуемого диапазона измерений используются также масштабные усилители и делитель напряжения платы ЧД. Переключение масштабных усилителей производится автоматически в зависимости от значения измеряемой величины и программно устанавливаемой шкалы.

НЧ сигнал после масштабных усилителей поступает также на буферный усилитель. С буферного усилителя сигнал выводится на розетку « О НЧ», расположенную на передней панели прибора, на вход НЧ частотомера и на вход платы измерителя гармоник.

  • 4.5.3.4 Измеритель гармоник предназначен для измерения коэффициента гармоник сигнала модуляции. Для этого измеритель гармоник осуществляет подавление первой гармоники в спектре НЧ сигнала, измерение среднеквадратического значения напряжения второй и следующих гармоник и вычисление коэффициента гармоник.

Подавление первой гармоники производится двухзвенным программируемым режектор-ным фильтром. Настройка частоты режекции фильтра выполняется с помощью четырех 12 разрядных ЦАП. Шаг перестройки частоты режекторного фильтра составляет 0,5 Гц в нижней части частотного диапазона измерителя гармоник и 5 Гц в верхней части частотного диапазона измерителя гармоник. Для обеспечения динамического диапазона измерения коэффициента гармоник, подавление режекторного фильтра первой гармоники составляет > 70 дБ. Управляющий код для настройки фильтра определяется по результатам измерения частоты НЧ частотомером.

С выхода режекторного фильтра сигнал поступает на масштабный усилитель измерителя гармоник, который имеет два значения коэффициента усиления (1 и 10) и обеспечивает необходимый динамический диапазон измерений.

Преобразование переменного напряжения гармоник в постоянное напряжение производится детектором среднеквадратического напряжения. С выхода детектора постоянное напряжение пропорциональное напряжению гармоник поступает на четвертый вход аналого-цифрового преобразователя платы АЦП.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

38

1Инв.№ подл, I Поди, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Коэффициент гармоник вычисляется по результатам измерения среднеквадратического напряжения гармоник с платы измерителя гармоник и среднеквадратического напряжения полного НЧ сигнала с платы амплитудного детектора по формуле

Кг = . Ur______ х 100 ,                               (4.9)

■\Ц/2скз-С72г

где Кг- коэффициент гармоник, %;

Ur- среднеквадратическое значение напряжения гармоник; В;

С/скз- среднеквадратическое значение напряжения полного НЧ сигнала, В.

С масштабного усилителя сигнал НЧ поступает также на буферный усилитель, а далее сигнал выводится на розетку «ГАРМОНИКИ НЧ», расположенную на задней панели прибора.

  • 4.5.4 Принцип действия функционального устройства управления и обработки информации

  • 4.5.4.1 В состав функционального устройства управления и обработки информации входят следующие узлы:

  • - одноплатный компьютер;

  • - устройство управления;

  • -  АЦП;

  • - ЖКИ TFT дисплей;

  • - преобразователь напряжения DC-AC ламп подсветки дисплея.

Данные узлы, входящие в состав функционального устройства управления и обработки информации, реализуют алгоритм функционирования прибора, который можно разделить на две составляющие:

  • - настройка прибора на входной сигнал;

  • - измерение параметров сигнала.

При настройке прибора на входной сигнал выполняются следующие процедуры:

  • - измерение напряжения несущего ВЧ сигнала;

  • - расчет и установка ослабления ВЧ аттенюаторов;

  • - измерение частоты несущего ВЧ сигнала;

  • - расчет и установка частоты гетеродина.

    Лист

    ИЛГШ.411166.001 РЭ

    39

    Изм

    Лист

    № докум.

    Подп.

    Дата

При измерении параметров сигнала выполняются следующие процедуры:

- вывод на дисплей результата измерения напряжения несущего ВЧ сигнала;

- вывод на дисплей результата измерения частоты несущего ВЧ сигнала;

- определение включенного режима измерения модуляционного параметра;

- установка необходимой шкалы измерения модуляционного параметра;

- измерение значения модуляционного параметра и обработка результата измерения;

- вывод на дисплей результата измерения значения модуляционного параметра;

- измерение частоты НЧ сигнала;

- расчет и установка частоты режекторного НЧ фильтра;

- измерение значения коэффициента гармоник НЧ сигнала;

- вывод на дисплей результата измерения коэффициента гармоник НЧ сигнала.

  • 4.5.4.2 Одноплатный промышленный компьютер обеспечивает процесс управления и об

работки информации в соответствии с прикладным программным обеспечением.

В состав модуля компьютера входит:

- одноплатный компьютер;

- модуль оперативной памяти 256 МБ;

Инв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

-флэшдиск емкостью 512МБ.

Компьютер управляется оригинальной операционной системой (ОС). Образ данной ОС

создан на базе специализированной компонентной системы Windows ХР Embedded. Особен

ностью этой ОС является то, что она разработана под специализированную задачу функцио

нирования прибора и не содержит избыточных компонентов. За счет подобной оптимизации

необходимый объем диска для ОС составляет 100 МБ, что существенно снижает требования к

аппаратной части одноплатного компьютера и его ресурсам в процессе работы.

Выполнение алгоритма функционирования прибора осуществляется прикладным про

граммным обеспечением. Прикладное программное обеспечение имеет модульную архитекту

ру. Каждый модуль представляет собой сервис, который выполняет конкретную функцию. В

программном обеспечении выделена метрологически значимая часть ПО. Набор сервисов

(библиотека) составляет нижний уровень программного приложения. Верхний уровень про

граммного приложения реализует функции диспетчера задач прибора методом вызова из

библиотеки на обслуживание необходимых сервисов.

Изы

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

|Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

В приборе предусмотрены меры защиты ПО от преднамеренного и непреднамеренного изменения:

  • - ПО прибора не предусматривает возможность обновления или загрузки пользователем новых версий ПО;

  • - в режиме внешнего управления реализовано однозначное назначение каждой команды в соответствии с руководством по эксплуатации, поэтому невозможно подвергнуть ПО прибора искажающему воздействию через интерфейсы пользователя;

  • - без нарушения целостности конструкции прибора и заводских пломб невозможно удаление запоминающего устройства, или его замена другим устройством;

  • - в процессе работы в прибор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения.

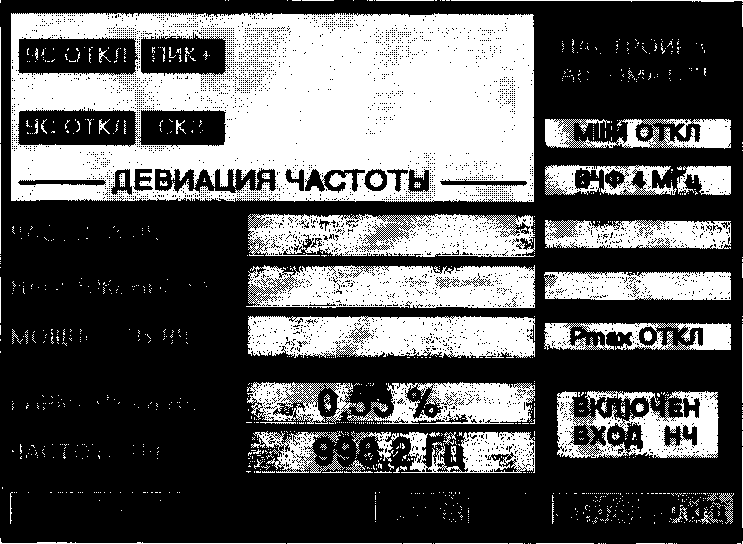

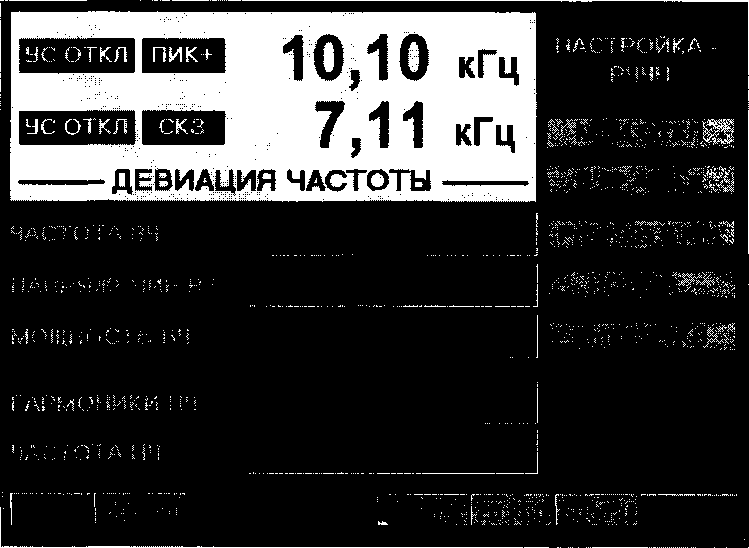

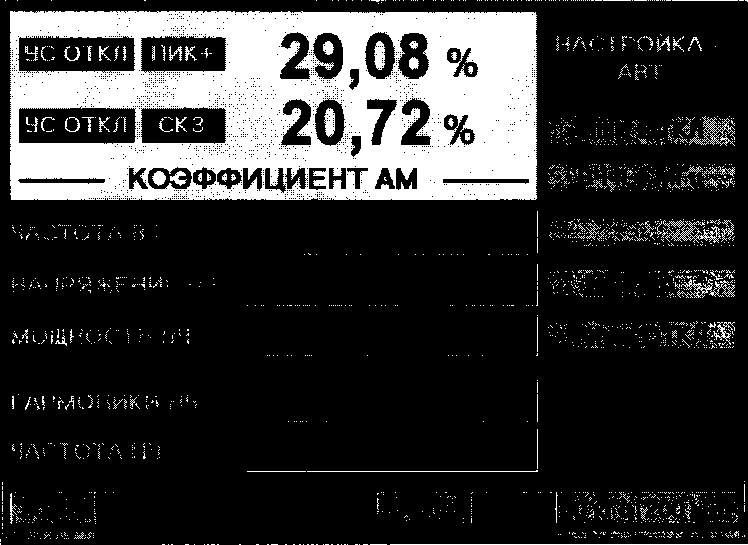

  • 4.5.4.3 ЖКИ дисплей обеспечивает вывод информации об измеряемых параметрах, режимах работы и сообщений о настройках прибора.

ЖКИ дисплей имеет размер диагонали 16,3 см, разрешение (640x480) пикселей и количество цветов 262144.

  • 4.5.4.4 Преобразователя напряжения DC-AC необходим для формирования переменного напряжение для люминесцентных ламп подсветки дисплея. Модуль преобразователя запитывается непосредственно от одноплатного компьютера.

Управление работой прибора осуществляется засылкой в блоки и считыванием из блоков необходимых данных. Непосредственное взаимодействие с блоками в приборе производит узел АЦП.

  • 4.5.4.5 Узел АЦП выполнен на двух однокристальных высокопроизводительных микроконтроллерах (МК) и микросхеме многоканального быстродействующего АЦП.

Узел АЦП является в общем процессе функционирования ведомым устройством, а компьютер ведущим. Необходимость такой структуры определяется многофункциональностью прибора и многозадачностью выполняемых измерений, требованиями высокой скорости управления и обработки данных. Микроконтроллеры и одноплатный компьютер параллельно

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

41

Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

выполняют свои функции, синхронизируя работу общим прикладным программным обеспечением.

Каждый МК имеет внутреннюю Flash память для хранения микропрограмм. Передача данных между микроконтроллерами и одноплатным компьютером осуществляется микросхемами формирователями интерфейса RS-232.

Микроконтроллер 1 функционирует под управлением программы, помещенной в его внутреннюю память программ. МК 1 производит:

-инициализацию АЦП, управляет его работой при измерении входных напряжений, обеспечивает считывание данных с АЦП;

  • - проводит усреднение измерений по каждому каналу измерения АЦП;

  • - выполняет расчет ослабления ВЧ аттенюатора, выдает данные для установки ослабления входного аттенюатора;

  • - формирует импульсы сброса пикового детектора перед началом цикла измерения напряжений;

  • - передает и принимает данные с одноплатного компьютера по его запросу.

Микросхема аналого-цифровой преобразователь (АЦП) преобразует входные измеряемые напряжения по четырем входам в диапазоне от 0 до +10 В в цифровой 13-ти разрядный код.

МК 1 управляет работой АЦП через порты ввода-вывода, реализующие интерфейс 12С, и выполняет следующие функции управления АЦП:

  • - устанавливает номер измеряемого канала;

  • - устанавливает динамический диапазон измерения АЦП от 0 до +10 В;

  • - задает тактовые импульсы для измерения и считывания результата преобразования АЦП.

Микроконтроллер 2 осуществляет управление узлами и блоками через порты ввода-вывода и функционирует под управлением программы, помещенной в его внутреннюю память программ.

МК 2 обеспечивает периодическое считывание данных с частотомера и устройства управления.

Управление блоками и считывание данных из блоков осуществляется по последовательному каналу передачи информации. При этом последовательные данные поступают от МК 2

Лист

ИЛГШ.411166.001 РЭ

42

№м

Лист

№ докум.

Подл.

Дата

В4нв.№ подл. I Подп. и дата|Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

параллельно на все узлы и блоки прибора. Синхроимпульсы сопровождения последовательных данных поступают на каждый узел по своему каналу, который определяется мультиплексором тактовых импульсов. Выбор требуемого канала управления осуществляется МК 2 по трехпроводной шине адреса, реализованной на портах ввода-вывода.

Ряд функций управления МК 2 выполняет по цифровым каналам, реализованных на портах ввода-вывода.

  • 4.5.4.6 Устройство управления обеспечивает интерфейс управления между пользователем и прибором и позволяет вводить режимы работы прибора, рабочие установки и настройки, производить калибровку. Для ввода данных на плате устройства управления расположено наборное поле кнопок. Конструктивно наборное поле расположено на передней панели прибора. При нажатии на кнопку логическая «1» записывается в соответствующую ячейку регистра данных, который выполнен на двух ПЛИС. МК 2 производит периодическое считывание содержимого регистра и соответственно состояния кнопок панели управления и по запросу от одноплатного компьютера передает данные о включенном режиме.

4.5.5 Описание и работа платы разводки и блока питания

  • 4.5.5.1 Плата разводки обеспечивает распределение питающих напряжений, сигналов и команд от устройства управления на все узлы прибора. На плате разводки находится формирователь тактовых импульсов блоков.

Формирователь тактовых импульсов выполнен на базе цифрового мультиплексора и предназначен для выбора одного из шести возможных каналов засылки данных. Выбор нужного канала осуществляется по трехпроводной шине адреса цифрового мультиплексора, поступающей от МК.

Данные в блоки и импульс записи подаются через шинные формирователи.

  • 4.5.5.2 Блок питания выполнен на базе импульсного модуля питания, обеспечивающего преобразование сетевого напряжения 220 В 50 Гц в четыре стабилизированных источника питающих напряжений постоянного тока: плюс 15 В (1 А); минус 15 В (1А); плюс 5 В (5 А); минус 5 В (1 А). Напряжения с модуля питания подаются на фильтр напряжений для дополнительной фильтрации от импульсных помех. Напряжения на платы блоков и одноплатный компьютер подаются с выходных соединителей платы фильтра напряжений.

    Лист

    ИЛГШ.411166.001 РЭ

    43

    Изы

    Лист

    № докум.

    Подп.

    Дата

  • 5 Подготовка прибора к работе

    Мнв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

    • 5.1 Эксплуатационные ограничения:

- параметры питающей сети - в соответствии с п.4.4.36.

  • 5.2 Распаковывание и повторное упаковывание

    • 5.2.1 Для обеспечения сохранности прибора при транспортировании используют упаковку ВУ6 с амортизаторами из губчатой резины и картона гофрированного.

    • 5.2.2 Распаковывание прибора после транспортирования проводят в следующей последовательности:

  • - вскрыть крышку транспортного ящика;

  • - вынуть товаросопроводительную и эксплуатационную документацию;

  • - вынуть из упаковки прибор;

  • - вынуть из транспортного ящика укладочный ящик с комбинированным комплектом ЗИП.

  • 5.2.3 Повторное упаковывание прибора производится в следующей последовательности (рисунок 5.1):

  • - на приборе разместить мешочки с силикагелем;

  • - прибор поместить в полиэтиленовый чехол, откачать воздух, чехол герметизировать (заварить, заклеить липкой лентой);

  • - установить прибор в транспортный ящик на амортизаторы;

  • - в зазоры между боковыми частями прибора и стенками ящика установить вставки из гофрированного картона;

  • - эксплуатационную документацию обернуть бумагой и уложить в боковой отсек транспортного ящика;

  • - товаросопроводительную документацию в пакете уложить на прибор;

  • - закрыть ящик на запоры и опломбировать на двух торцевых стенках.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    44

Мнв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.К° дубл. | Подп. и дата

Рисунок 5.1- Схема упаковки прибора

№м

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

45

  • 5.2.4 Упаковывание укладочного ящика с комбинированным комплектом ЗИП производить в следующей последовательности:

  • - уложить комбинированный комплект ЗИП в укладочный ящик в соответствии с рисунком 4.2;

  • - укладочный ящик с комбинированным комплектом опломбировать;

  • - на укладочном ящике с комбинированным комплектом разместить мешочки с силикагелем;

  • - укладочный ящик поместить в полиэтиленовый чехол и уложить в транспортный ящик (левый боковой отсек);

  • - товаросопроводительную документацию в пакете поместить под крышку ящика.

5.3 Порядок ввода в эксплуатацию прибора

  • 5.3.1 Распаковав прибор, произведите внешний осмотр и убедитесь в отсутствии внешних повреждений. Проверьте комплектность прибора.

  • 5.3.2 Измеритель модуляции СКЗ-49 является высокоточным и сложным прибором, требующим особо аккуратного обращения и ухода в процессе эксплуатации. Перед началом работы с прибором следует внимательно изучить руководство по эксплуатации (РЭ), ознакомиться с расположением и назначением органов управления и контроля на передней и задней панелях прибора.

  • 5.3.3 Рабочее место, где устанавливается прибор, не должно подвергаться вибрации и сотрясениям. Вблизи прибора не должно быть источников электромагнитных полей и помех.

  • 5.3.4 Рабочее положение прибора - горизонтальное.

  • 5.3.5 Рабочее место должно обеспечивать удобство работы с прибором и легкий доступ к шнуру питания, условия естественной вентиляции прибора. Во избежание перегрева прибора не допускается закрывать вентиляционные отверстия посторонними предметами и ставить на включенный прибор другие работающие приборы.

  • 5.3.6 Тумблер включения сети прибора должен находиться в нижнем положении. Подсоединять шнур питания прибора к сети, тем самым одновременно обеспечив подключение

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    46

    1Инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

защитного заземления.

  • 5.3.7 Вставки плавкие сети питающего напряжения расположены в соединителе для подключения шнура питания.

5.4 Подготовка к работе

  • 5.4.1 Разместите прибор на рабочем месте, обеспечив удобство работы и условия естественной вентиляции. При эксплуатации вентиляционные отверстия на корпусе прибора не должны закрываться посторонними предметами.

  • 5.4.2 Прибор имеет возможность подключения внешнего CRT дисплея. При необходимости работы с внешним дисплеем подключить его к розетке «ДИСПЛЕЙ» на задней панели прибора.

  • 5.4.3 При необходимости работы прибора в составе измерительной системы подключите розетку «RS-232» прибора к розетке интерфейса RS-232 сервера измерительной системы нуль-модемным кабелем. Длина соединительного кабеля не должна превышать 3 м.

  • 5.4.4 Сделайте отметку в формуляре о начале эксплуатации.

  • 5.4.5 Тумблер «СЕТЬ» прибора должен находиться в нижнем положении. Подключите шнур питания прибора к сети.

По требованию безопасности прибор соответствует нормам ГОСТ Р 52319, степень загрязнения 2, категория измерения 1.

Подключение прибора к сети питания должно осуществляться шнуром соединительным из комплекта ЗИП прибора, конструктивно обеспечивающим соединение прибора с шиной защитного заземления питающей сети.

Любой разрыв проводника защитного заземления внутри или вне прибора или отсоединение защитного заземления могут сделать прибор опасной для эксплуатации.

ЗАПРЕЩАЕТСЯ ЛЮБОЕ ОТСОЕДИНЕНИЕ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ!

Следует проверить надежность защитного заземления.

При использовании прибора с другими приборами необходимо заземлить все приборы. Заземление производить раньше других присоединений, отсоединение заземления - после всех отсоединений.

Лист

ИЛГШ.411166.001 РЭ

47

РЁМ

Лист

№ докум.

Подп.

Дата

Инв.№ подл. I Подл, и дата[Взам, инв.№ |Инв.№ дубл. | Подп. и дата

  • 6 Порядок работы

    • 6.1 Меры безопасности при работе с прибором

      • 6.1.1 Перед началом работы внимательно изучите руководство по эксплуатации (РЭ), а также ознакомьтесь с расположением и назначением органов управления и контроля на передней и задней панелях прибора.

      • 6.1.2 Настоящее руководство по эксплуатации содержит информацию и предупреждения, которыми потребитель должен руководствоваться для обеспечения надежной работы прибора и сохранения его в исправном состоянии.

Внутри прибора имеется напряжение 220 В и напряжение 540 В. Под потенциалом 220 В относительно корпуса находятся: контакты сетевой вилки, сетевого выключателя, сетевого фильтра и клеммы блока питания. Напряжение 540 В формируется маломощным преобразователем DC-AC - максимальный ток не превышает 6 мА. Шины напряжения 540 В не имеют гальванической связи с корпусом прибора, а сам формирователь закрыт защитным корпусом.

ЗАПРЕЩАЕТСЯ В ЦЕЛЯХ ПРЕДУПРЕЖДЕНИЯ ЭЛЕКТРОТРАВМ РАБОТАТЬ ПРИ СНЯТЫХ КРЫШКАХ ПРИБОРА.

После окончания работы с прибором тумблер «СЕТЬ» прибора должен быть установлен в нижнее положение, шнур питания отключен от питающей сети.

  • 6.2 Расположение органов управления и подключения прибора

    • 6.2.1 Органы управления и подключения прибора расположены на передней (рисунок 6.1) и задней (рисунок 6.2) панелях прибора.

Назначение органов управления и подключения приведено в таблице 6.1.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

48

Рисунок 6.1 - Измеритель модуляции СКЗ-49 (передняя панель)

Формат А4

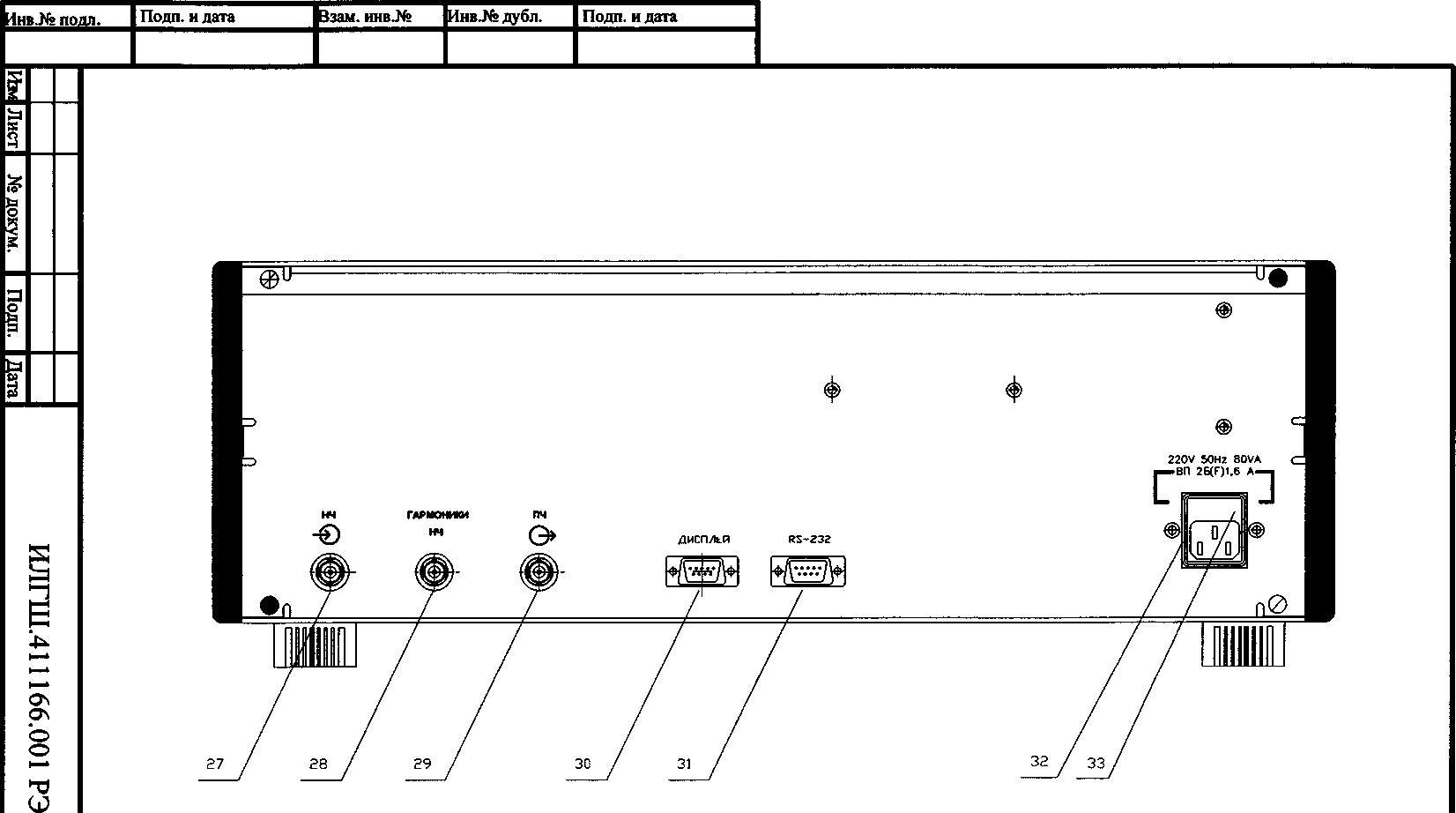

Рисунок 6.2 - Измеритель модуляции СКЗ-49 (задняя панель)

1Инн.№ подл. I Подл, и дата|Взам. инв,№   |Инв.№ дубл.   | Подл, и дата

Таблица 6.1 - Органы управления и подключения прибора

Позиции по рисункам

6.1, 6.2

Маркировка

Назначение

1

USB

Разъемы для подключения внешнего оборудования к компьютеру прибора

2

СБРОС

Кнопка перезапуска компьютера

  • 3

  • 4

СЕТЬ 1-0

Тумблер включения питания

Дисплей - отображение измеряемых параметров, режимов работы и установок

5

AM

Кнопка включения режима «АМ»

6

ЧМ

Кнопка включения режима «ЧМ»

7

ФМ

Кнопка включения режима «ФМ»

8

КГ

Кнопка включения режима измерения коэффициента гармоник

9

МШИ

Кнопка включения малошумящего режима измерений

10

О

нч

Разъем выхода сигнала НЧ

И

-

Кнопка перемещения активной зоны на дисплее влево

12

МЕНЮ

Кнопка вывода на дисплей таблицы настройки параметров

13

Кнопка включения режима калибровки

14

f

Кнопка включения режима ручной установки частоты

Изм

Лист

№ докум.

Подл.

Дата

ИЛГШ.411166.001 РЭ

Лист

51

1инв.№ подл, I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Продолжение таблицы 6.1

Позиции по рисункам

6.1, 6.2

Маркировка

Назначение

Кнопка включения измерения положи-

15

4-

тельного пикового значения сигнала мо-

дуляции и перемещения по строкам в таблице меню вверх

16

ФВЧ

Кнопка установки полосы фильтра верх-

них частот

Кнопка включения измерения отрицатель-

17

-

ного пикового значения сигнала модуляции и перемещения по строкам в таблице

меню вниз

18

ФНЧ

Кнопка установки полосы фильтра ниж-

них частот

19

-

Кнопка перемещения активной зоны на дисплее вправо

20

ВЧФ

Кнопка установки полосы высокочастотного фильтра по входу прибора

21

ввод

Кнопка ввода значения параметра после его набора

22

отм

Кнопка отмены набора последней цифры

23

Точка - разделительный символ при наборе дробной части числа

24

ЗАП

Кнопка записи данных

25

50 Q     а

2Vmax

Разъем для подключения источника ВЧ сигнала

26

1; 2; 3; 4; 5; 6; 7; 8; 9; 0

Кнопки цифрового набора параметра

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

52

Продолжение таблицы 6.1

Позиции по рисункам

6.1,6.2

Маркировка

Назначение

  • 27

  • 28

  • 29

  • 30

  • 31

  • 32

  • 33

НЧ

-€>

ГАРМОНИКИ

НЧ

ПЧ

о

ДИСПЛЕЙ

RS-232

220 V 50 Hz 80 VA ВП2Б(Б) 1,6 А

Разъем входа внешнего сигнала НЧ

Разъем выхода гармоник НЧ сигнала модуляции

Разъем выхода сигнала ПЧ

Разъем для подключения внешнего CRT дисплея

Разъем для подключения канала связи по шине RS-232

Розетка для подключения шнура питания и предохранители

Место расположения предохранителей

Мнв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 6.3 Описание программного интерфейса

6.3.1 Рабочая программа прибора СКЗ-49 обеспечивает вывод данных на дисплей прибора в виде отдельных информационных заставок - окон, совокупность которых представляет программный интерфейс прибора. Каждое окно отображает набор информационных сообщений: значения измеряемых величин, включенные режимы и установленные параметры, сообщения о превышении диапазонов измерений, процессах настройки и калибровки.

Все информационные окна, выводимые на экран дисплея, разделены на три группы. В первую группу входят информационные окна режимов работы прибора «ИЗМЕРЕНИЕ». Во вторую группу входят информационные окна пользовательских установок «МЕНЮ». Третью группу составляют информационные окна режима «КАЛИБРОВКА».

Лист

ИЛГШ.411166.001 РЭ

53

Изм

Лист

№ докум.

Подп.

Дата

Вид информационных окон программного интерфейса прибора СКЗ-49 аналогичен виду типичного «Windowsw-приложения.

6.3.2 После включения прибора и загрузки программы на экране появляется окно программного интерфейса «ИЗМЕРЕНИЕ». В зависимости от режима измерения параметра модуляции включается одно из трех окон:

  • - окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ АМ»;

  • - окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ ЧМ»;

  • - окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ ФМ».

Внешний вид этих информационных окон приведен на рисунках 6.3; 6.4; 6.5.

Включение режима измерения параметра модуляции и соответствующего ему окна производится кнопками «АМ»; «ЧМ»; «ФМ».

|Инв.№ подл- I Подп. и дата|Взам. инв-Ks |Инв.№ дубл. | Подп. и дата

Рисунок 6.3 - Окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ АМ»

Изы

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

54

Рисунок 6.4 - Окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ ЧМ»

Йнв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Рисунок 6.5 - Окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ ФМ»

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

55

Информационное окно «ИЗМЕРЕНИЕ» состоит из информационных строк, объединенных в локальные зоны. В таблице 6.2 приведено назначение строк и зон информационного окна «ИЗМЕРЕНИЕ».

|Инв.№ подл. I Подл, и дата[Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

Таблица 6.2

Наименование зоны (строки)

Назначение

«КОЭФФИЦИЕНТ АМ»

Зона измерения параметров модуляции в режиме «АМ»

«ДЕВИАЦИЯ ЧАСТОТЫ»

Зона измерения параметров модуляции в режиме «ЧМ»

«ИНДЕКС ФМ»

Зона измерения параметров модуляции в режиме «ФМ»

«+ПИК» «-ПИК» «СКЗ»

Строки пикового и среднеквадратического значений:

  • - девиации частоты в режиме «ЧМ»

  • - коэффициента амплитудной модуляции в режиме «АМ»

  • - индекса фазовой модуляции в режиме «ФМ»

«УС»

Зона сообщения об установленном значении усреднения параметра модуляции

«ЧАСТОТА ВЧ»

Строка измеренного или установленного значения частоты ВЧ сигнала

«НАПРЯЖЕНИЕ ВЧ»

Строка измеренного значения напряжения ВЧ сигнала

«МОЩНОСТЬ ВЧ»

Строка измеренного значения мощности ВЧ сигнала

«ГАРМОНИКИ НЧ»

Строка измеренного значения гармоник огибающей сигнала модуляции

«ЧАСТОТА НЧ»

Строка измеренного значения частоты НЧ сигнала

«ПОЛОСА НЧ»

Зона установки полосы фильтров ФНЧ и ФВЧ

«20Гц» «300Гц»

Зона выбора значения фильтра ФВЧ

«3,4кГц» «20кГц»

«бОкГц» «200кГц»

Зона выбора значения фильтра ФНЧ

«МШИ»

Строка индикации включения режима «МШИ»

«ВЧФ»

Строка выбора значения фильтра ВЧФ

«НАСТРОЙКА АВТ»

Зона индикации режима настройки на несущую частоту ВЧ сигнала - автоматическая или ручная

«НАСТРОЙКА РУЧН»

Fnn = 1,005МГц

Зона вывода измеренного значения частоты ПЧ

«Ртах ОТКЛ» «Ртах ВКЛ»

Строка индикации измерения большой мощности

«НОРМА» «МАЛО» «МНОГО»

Строка сообщений о соответствии напряжения несущей частоты рабочему диапазону напряжений прибора

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

56

Включение режимов работы прибора и различных установок в интерфейсных окнах осу

ществляется кнопками с панели управления прибора.

  • 6.3.3 Вторая совокупность информационных окон объединена в группу пользовательских

и заводских установок «МЕНЮ».

Включение исходного окна этого режима осуществляется кнопкой «МЕНЮ» на панели прибора. При этом на табло появляется окно программного интерфейса «МЕНЮ».

Внешний вид информационного окна приведен на рисунке 6.6.

Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

НГВ1

ж

О

откл

1

xiхй 10;;i\"лЫ}’’ ’1вй'ж!

0

ОТКЛ

W      Й               i л | \ y «

0

ОТКЛ

0

откл

SS21l,lEliSini3

0

откл

-i / <                          “

1

вкл

10

откл

* зСЛЛеДНеНИБ*1^ВЧ

10

откл

откл

.........■ ■

откл

пыск

1

ПАРОЛЬ

Рисунок 6.6 - Окно программного интерфейса прибора в режиме «МЕНЮ»

Выход из режима «МЕНЮ» и возврат в режим «ИЗМЕРЕНИЕ» осуществляется нажатием

на одну из кнопок измерения модуляционного параметра «АМ»; «ЧМ»; «ФМ».

Окно программного интерфейса прибора в режиме «МЕНЮ» состоит из зоны параметров

и зоны установок значений параметров. В таблице 6.3 приведено назначение строк и зон

информационного окна «МЕНЮ».

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

Таблица 6.3

Наименование зоны (строки)

Назначение

«УСРЕДНЕНИЕ AM ПИК» «УСРЕДНЕНИЕ AM СКЗ» «УСРЕДНЕНИЕ ЧМ ПИК» «УСРЕДНЕНИЕ ЧМ СКЗ» «УСРЕДНЕНИЕ ФМ ПИК» «УСРЕДНЕНИЕ ФМ СКЗ» «УСРЕДНЕНИЕ ивч» «УСРЕДНЕНИЕ FB4 »

Строки установки значения величины усреднения по каждому параметру

«РЕЖИМ Ртах»

Строка включения режима измерения большой мощности (перед включением необходимо ознакомиться с правилами работы в данном режиме)

«ВХОД НЧ»

Строка включения входа НЧ прибора

«ДИАГНОСТИКА»

Строка включения режима диагностики прибора

«СЕТЕВОЙ АДРЕС»

Строки установки значения сетевого адреса прибора

«НАСТРОЙКИ»

Строка перехода в подменю регулировок параметров

1Инв.№ подл. I Подп. и дата[Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

Все строки «МЕНЮ», за исключением строки «НАСТРОЙКИ», доступны для установок пользователю.

Строка «НАСТРОЙКИ» обеспечивает переход в следующие окна «МЕНЮ», где производится заводская диагностика прибора. Переход к этим окнам возможен только при наборе кода доступа во время выпуска и ремонта прибора.

  • 6.3.4 Третья совокупность информационных окон интерфейса объединены в группу «КАЛИБРОВКА» и реализуют режим внешних и внутренних калибровок.

Включение окна этого режима осуществляется кнопкой «▼ » на передней панели прибора. При этом на табло появляется окно программного интерфейса соответствующее режиму внутренней калибровки прибора. Вид информационного окна в режиме внутренней калибровки приведен на рисунке 6.7.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

58

_________________________________________________....

КАЛИБРОВКА ВНУТРЕННЯЯ

Пароль

1—1

{калибровка

AM 50%

I вкл

(калибровка

ЧМ 500 кГц

1 откл

ш

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________. ______________________________________________________________________________________________________________________________________________________

ДЕЙСТВУЮЩИЕ КОЭФФИЦИЕНТЫ

(КАЛИБРОВКИ ПОЛЬЗОВАТЕЛЯ

1   ВКЛ

[ЗАВОДСКОЙ КАЛИБРОВКИ_______

1 ОТКЛ

Для начала калибровки нажмите клавишу

КАЛИБРОВКА

Рисунок 6.7 - Окно интерфейса прибора в режиме «КАЛИБРОВКА ВНУТРЕННЯЯ»

|Инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Окно программного интерфейса прибора в режиме внутренней калибровки состоит из зоны параметров и зоны установок значений параметров. В таблице 6.4 приведено назначение строк и зон информационного окна «КАЛИБРОВКА».

Таблица 6.4

Наименование зоны (строки)

Назначение

«КАЛИБРОВКА ВНУТРЕННЯЯ»

Информационная строка режима калибровки

«АМ 50 %» «ЧМ 500 кГц»

Строки включения режимов калибровки

«ПАРОЛЬ»

Зона набора цифрового кода для перехода в режим внешней калибровки

«ДЕЙСТВУЮЩИЕ КОЭФФИЦИЕНТЫ»

Информационная строка коэффициентов калибровки

«КАЛИБРОВКИ ПОЛЬЗОВАТЕЛЯ» «ЗАВОДСКОЙ КАЛИБРОВКИ»

Информационные строки действующих калибровочных коэффициентов (калибровка поверителя или заводская калибровка)

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

59

Выход из режима калибровки и возврат в режим «ИЗМЕРЕНИЕ» осуществляется автоматически после завершения калибровки.

Строка «ПАРОЛЬ» обеспечивает переход в следующее окно калибровки.

Вид информационного окна в режиме внешней калибровки приведен на рисунке 6.8.

ВНЕШНЯЯ КАЛИБРОВКА ЗАВОДСКАЯ

ДЬ^ ИБРОВКА ИБРОВКА 1ИБРОВКА

AM 50%

вкл

ЧМ 500 кГц   ОТКЛ

ФМ 50 рад    ОТКЛ

I      ДЕЙСТВУЮЩИЕ КОЭФФИЦИЕНТЫ      |

ИЗАВОДСКОЙ КАЛИБРОВКИ       | ВКЛ

Для начала калибровки нажмите клавишу КАЛИБРОВКА

Инв.№ попл, I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Рисунок 6.8 - Окно интерфейса прибора в режиме «КАЛИБРОВКА ВНЕШНЯЯ»

При внешней калибровке производится сличение сигнала калибратора прибора с внешни

ми эталонными сигналами образцовых измерительных установок («привязка» сигнала внут-

реннего калибратора к внешнему эталонному сигналу). Переход к окну внешней калибровки возможен только при наборе кода доступа во время поверки, выпуске и ремонте прибора.

Окно программного интерфейса прибора в режиме внешней калибровки состоит из зоны параметров и зоны установок значений параметров. В таблице 6.5 приведено назначение строк

и зон информационного окна «КАЛИБРОВКА».

Изы

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

Таблица 6.5

Наименование зоны (строки)

Назначение

«ВНЕШНЯЯ КАЛИБРОВКА ЗАВОДСКАЯ» «ВНЕШНЯЯ КАЛИБРОВКА ПОВЕРИТЕЛЯ»

Информационная строка режима калибровки

«ПАРОЛЬ»

Зона набранного цифрового кода режима внешней калибровки

«АМ 50%» «ЧМ 500кГц» «ФМ 50рад»

Строки включения режимов калибровки

«ДЕЙСТВУЮЩИЕ КОЭФФИЦИЕНТЫ»

Информационная строка коэффициентов калибровки

«КАЛИБРОВКИ ПОЛЬЗОВАТЕЛЯ» «ЗАВОДСКОЙ КАЛИБРОВКИ»

Строки включения действующих калибровочных коэффициентов (калибровка поверителя или заводская калибровка)

Для выхода из режима внешней калибровки необходимо после её завершения провести запись калибровочных коэффициентов кнопкой «ЗАП».

Инв.№ подл. I Подл, и дата|Взам. инв.№ [Hhb.Ks дубл. | Подл, и дата

  • 6.4 Подготовка к проведению измерений

    • 6.4.1 Кнопку «СЕТЬ» прибора установить во включенное положение. При этом, примерно через 5 с, должен засветиться экран дисплея.

    • 6.4.2 На экране дисплея после включения будет отображаться процесс загрузки в компьютере прибора операционной системы «Windows ХР Embedded», а затем рабочей программы прибора.

После завершения установки рабочей программы (примерно через 1 минуту после включения прибора) на дисплей будет выведено окно программного интерфейса «ИЗМЕРЕНИЕ».

  • 6.4.3 После пятнадцатиминутного самопрогрева включите калибровку прибора. Если калибровку проводить нет необходимости, данный режим можно пропустить.

    №м

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    61

    1Инв.№ подл. I Подл, и дата(Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 6.4.4 Сигнал ВЧ от внешнего источника сигнала подать на розетку прибора « "Ф » кабелем ЯНТИ.685671.002 из комплекта ЗИП прибора.

ВНИМАНИЕ! МАКСИМАЛЬНОЕ СРЕДНЕКВАДРАТИЧЕСКОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ (МОЩНОСТИ), ПОДАВАЕМОЕ НА РОЗЕТКУ « “€> » ПРИБОРА, НЕ ДОЛЖНО ПРЕВЫШАТЬ 2 В (80 МВТ).

В приборе предусмотрен режим измерении параметров сигнала в режиме большой мощности несущего сигнала: значение мощности до 50 Вт в диапазоне несущих частот от 0,1 до 500 МГц с внешним проходным аттенюатором. Аттенюатор проходной 30 дБ ИЛГШ.434821.009 поставляется по отдельному заказу.

Для проведения измерений в режиме большой мощности выполните следующие соединения:

  • - подключите к розетке прибора «      » через переход коаксиальный ЯНТИ.434541.002

из комплекта ЗИП прибора аттенюатор проходной 30 дБ ИЛГШ.434821.009;

  • - ВЧ сигнал от внешнего источника сигнала подайте на входную розетку аттенюатора проходного кабелем ЯНТИ.685671.002 из комплекта ЗИП прибора.

Включите режим «МЕНЮ». Кнопками «+» и «-» в окне «МЕНЮ» выделите строку «Режим Ртах» и установите ее кнопкой «ВВОД» в состояние «ВКЛ». Включите режим «ИЗМЕРЕНИЕ». В строке «НАПРЯЖЕНИЕ ВЧ» должно быть выведено предупреждение «Ртах ВКЛ».

ВНИМАНИЕ! МАКСИМАЛЬНОЕ СРЕДНЕКВАДРАТИЧЕСКОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ (МОЩНОСТИ), ПОДАВАЕМОЕ НА РОЗЕТКУ АТТЕНЮАТОРА ПРОХОДНОГО В РЕЖИМЕ «Р тах», НЕ ДОЛЖНО ПРЕВЫШАТЬ 50 В (50 ВТ).

При измерении больших мощностей в нормальных условиях эксплуатации предельная продолжительность непрерывной подачи мощности на аттенюатор проходной должна быть ограничена следующими значениями:

  • - 2 минуты при значении мощности от 20 до 50 Вт;

  • - 3 минуты при значении мощности от 10 до 20 Вт;

  • - 5 минут при значении мощности <10 Вт;

Последующая повторная подача мощности допустима через промежуток времени, равный 5 минутам. При меньшем времени подачи мощности время перерыва в подаче мощности, может быть пропорционально сокращено.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

62

1Инв.№ подл, I Подл, и дата|Взам. инвJfe   |Инв.№ дубл. | Подл, и дата

  • 6.4.5 В случае, если в процессе работы произошел сбой в программе, который проявился в нарушении управления прибора, или компьютером прибора на дисплей выдано соответствующее сообщение, то следует перезагрузить программу.

Перезапуск выполняется кнопкой «СБРОС».

  • 6.5 Настройка прибора в процессе проведения измерений

  • 6.5.1 Настройка прибора при проведении измерений включает следующие операции:

  • - выбор способа настройки на несущую частоту;

  • - установка полосы НЧ;

  • - установка усреднения измеряемых значений;

  • - включение входа НЧ (вспомогательный режим).

  • 6.5.2 Настройка прибора на несущую частоту ВЧ сигнала может быть выполнена в автоматическом или ручном режимах.

Автоматический режим устанавливается после включения прибора. В режиме автоматической настройки прибор осуществляет измерение частоты сигнала и по результатам измерения производит настройку на частоту сигнала. Изменение режима настройки осуществляется кнопкой « f » на передней панели прибора. В режиме автоматической настройки в правой стороне дисплея выводится сообщение о включенном режиме настройки: «НАСТРОЙКА АВТ».

Ручная настройка на частоту сигнала осуществляется набором цифрового значения несущей частоты кнопками панели управления. Размерность набранного значения частоты должна быть в мегагерцах.

Ручной набор частоты применяется для повышения удобств в процессе измерений. Например, при работе на одной частоте сигнала можно исключить периодический процесс настройки на частоту и уменьшить время настройки при смене источников сигнала. Ручной набор частоты применяется также при возникновении сбоев автоматической настройки на частоту ВЧ сигнала. Например: при наличии в спектре сигнала гармонических или негармонических составляющих большого уровня, при большом значении коэффициента амплитудной модуляции. Для выполнения настройки на частоту ВЧ сигнала в режиме ручной настройки включить кнопкой « f » на передней панели прибора режим «НАСТРОЙКА РУЧ». Кнопками «1» «2» «3» «4» «5» «6» «7» «8» «9» «О» «.» провести цифровой набор значения частоты. Кнопкой «ВВОД» выполнить ввод значения частоты. При ошибке в наборе значения частоты кнопкой «ОТМ» (до нажатия кнопки «ВВОД») можно удалить в числе последний знак при каждом однократном нажатии.

Лист

ИЛГШ.411166.001 РЭ

63

РЁМ

Лист

№ докум.

Подп.

Дата

Набор должен осуществляться в рабочем участке диапазона частот: от 0,100 до 2499,000 МГц. Количество знаков после запятой должно быть ограничено тремя разрядами. При попытке набрать большее количество знаков производится блокировка дальнейшего набора.

При неверном наборе частоты прибор не сможет провести преобразование частоты ВЧ сигнала на номинальное значение частоты ПЧ и провести дальнейшие измерения. В ряде случаев контролировать значение частоты ПЧ удобно по индикатору, расположенному в зоне режима настройки. При правильной настройке на частоту ВЧ сигнала значение частоты ПЧ должно составлять (1,0±0,05) МГц или (2,0±0,1) МГц в зависимости от включенной шкалы измерения девиации частоты. В диапазоне частот от 0,1 до 4 МГц преобразование частоты не выполняется и индикатор частоты ПЧ будет показывать значение частоты несущего сигнала. Пользоваться данным индикатором можно при значениях коэффициента AM не более 80 %.

При настройке в диапазоне частот от 0,1 до 4 МГц включается прямое прохождение сигнала (без преобразования). На этом участке диапазона выполняется дополнительная фильтрация гармоник сигнала. Включение необходимого фильтра производится кнопкой «ВЧФ» и далее кнопками ««—» «—>». Сообщение о включенном фильтре выводится в строку ВЧФ окна интерфейса «ИЗМЕРЕНИЕ». В таблице 6.6 приведено рекомендованное значение фильтра для обеспечения фильтрации гармоник сигнала на участках диапазона частот от 0,1 до 4 МГц.

BXBir И 1ЙГ0Ц I

Таблица 6.6

Диапазон частот ВЧ сигнала, МГц

ВЧФ, МГц

0,1-0,15

0,15

0,8-1,4

1,4

1,4-2

2

2,5-4

4

Изы

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

64

  • 6.5.3 Полоса НЧ при измерении модуляционных параметров устанавливается фильтрами верхних и нижних частот.

Для установки фильтра верхних частот нажмите кнопку «ФВЧ» и далее кнопками «*—» «—>» включите один из двух фильтров 0,02 кГц или 0,3 кГц.

Для установки фильтра нижних частот нажмите кнопку «ФНЧ» и далее кнопками «♦—» «—>» включите один из фильтров: 3,4 кГц; 20 кГц; 60 кГц; 200 кГц.

Частота включенных фильтров ФВЧ и ФНЧ отображается в зоне «ПОЛОСА НЧ», расположенной в нижней части окна интерфейса «ИЗМЕРЕНИЕ».

Для обеспечения малых шумов рекомендуется включать минимально возможную полосу измерения. Для обеспечения малой погрешности измерения в диапазоне модулирующих частот рекомендуется включать ФНЧ в соответствии с таблицей 6.7.

1Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв,№ дубл. | Подл, и дата

Таблица 6.7

Диапазон модулирующих частот, кГц

ФНЧ, кГц

0,02-0,4

3,4

0,4-15

20

15-45

60

45-200

200

  • 6.5.4 Для уменьшения влияния медленных флуктуаций измеряемых значений в приборе предусмотрено усреднение этих параметров. Усреднение рекомендуется использовать для обеспечения минимальной погрешности измерения.

Усреднение может быть установлено отдельно по каждому из следующих параметров: «АМ ПИК»; «АМ СКЗ»; «ЧМ ПИК»; «ЧМ СКЗ»; «ФМ ПИК»; «ФМ СКЗ»; «НАПРЯЖЕНИЕ ВЧ»; «ЧАСТОТА ВЧ». Значение величины усреднения может устанавливаться по каждому параметру в пределах от 1 до 20 отсчетов.

Для установки усреднения включите режим «МЕНЮ». В зоне «УСРЕДНЕНИЕ» кнопками «+» «-» выберите строку параметра усреднения, нажмите кнопку «ОТМ», для отмены предыдущего значения, и цифровыми кнопками наберите количество усреднений. Не рекомендуется устанавливать количество усреднений более 10, так как при увеличении числа усреднений пропорционально возрастет время измерения. При максимальном значении усреднения время одного измерения может составить порядка 1 минуты.

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

65

Установленное значение параметра усреднения будет выведено также в строку параметра модуляции окна «ИЗМЕРЕНИЯ».

  • 6.5.5 Вход НЧ (находится на задней панели прибора) включается при проведении поверки встроенного измерителя коэффициента гармоник и частотомера сигнала модуляции.

Для включения входа НЧ включите режим «МЕНЮ». Кнопками «+» «-» выберите строку «ВХОД НЧ» и кнопкой «ВВОД» установите ее в состояние «ВКЛ». Включите кнопкой «Кг» окно «ИЗМЕРЕНИЕ». Внешний вид информационного окна при включенном входе НЧ приведен на рисунке 6.9.

Рисунок 6.9 - Окно программного интерфейса прибора в режиме «ИЗМЕРЕНИЕ» при включенном входе НЧ

В окне «ИЗМЕРЕНИЕ» активна только зона измерителя коэффициента гармоник. После поверки измерителя коэффициента гармоник установите вход НЧ в состояние «ОТКЛ».

Изм

Лист

№ докум.

Подл.

Дата

ИЛГШ.411166.001 РЭ

Лист

66

  • 6.6 Режимы калибровки

  • 6.6.1 В приборе предусмотрены два режима автоматической калибровки:

  • - режим внутренней калибровки;

  • - режим внешней калибровки;

    1инв.№ поил, I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 6.6.2 Режим внутренней калибровки проводится для уменьшения погрешности измерения.

Для включения калибровки нажмите кнопку « ▼ » на передней панели прибора.

В окне программного интерфейса внутренней калибровки прибора в зоне режимов калибровки автоматически устанавливается режим калибровки параметра (AM или ЧМ), который был установлен в окне «ИЗМЕРЕНИЕ».

Если необходимо изменить режим калибровки, то переместите выделенную зону на строку соответствующего режима и нажмите кнопку «ВВОД».

Перемещение по строкам осуществляется кнопками «+» и «-». Переключение значений «ВКЛ» и «ОТКЛ», выполняется кнопкой «ВВОД».

Для начала калибровки повторно нажмите кнопку «▼».

Выход из режима внутренней калибровки осуществляется автоматически после завершения процесса калибровки.

Внутренняя калибровка режима «ФМ» отдельно не выполняется, а производится автоматически при проведении калибровки режима «ЧМ».

  • 6.6.3 Режим внешней калибровки проводится для сличения сигнала внутреннего калибратора прибора с сигналами эталонных установок.

Для проведения внешней калибровки AM необходимо подать сигнал с розетки « о » установки К2-83 на розетку «      » измерителя модуляции кабелем ЯНТИ.685671.019-09

через переход ЕЭ2.236.472-01.

Установить на установке К2-83 несущую частоту 25 МГц, напряжение несущей 100 мВ, модулирующую частоту 1 кГц, коэффициент AM 50 %. Выполнить калибровку установки К2-83.

Нажать кнопку «▼». На дисплее должно появиться окно калибровки. Выбрать строку «ПАРОЛЬ» и набрать цифровое значение ключа. Нажать кнопку «ВВОД». При правильном наборе ключа прибор должен перейти в режим внешней калибровки. В приборе предусмотре-

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

67

|Инв.№ подл, I Подл, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

но два значения ключа для проведения и сохранения параметров двух калибровок: «ЗАВОДСКАЯ КАЛИБРОВКА» - проводится при выпуске изготовителем (доступна только изготовителю) и «КАЛИБРОВКА ПОВЕРИТЕЛЯ» - проводится, при необходимости, поверителем в процессе эксплуатации при поверке или после ремонта прибора.

Выбрать в открывшемся окне внешней калибровки строку «КАЛИБРОВКА АМ» и установить ее кнопкой «ВВОД» в состояние «ВКЛ». Нажать кнопку «▼» для начала внешней калибровки.

Перед занесением в таблицу калибровочных параметров должен быть выполнен запрос на разрешения записи. Запись производится после нажатия кнопки «ЗАП», при запрете нажать кнопку «ОТМ». Для выхода из режима внешней калибровки необходимо после её завершения и записи калибровочных коэффициентов провести перезапуск прибора кнопкой «СБРОС».

В окне интерфейса внешней калибровки есть возможность установки калибровочных значений, полученных поверителем, либо калибровочных значений, установленных на заводе-изготовителе. В первом случае необходимо установить в зоне «ДЕЙСТВУЮЩИЕ КОЭФФИЦИЕНТЫ» в строке «КАЛИБРОВКИ ПОЛЬЗОВАТЕЛЯ» кнопкой «ВВОД» значение «ВКЛ». Для использования заводских калибровок установите строку «ЗАВОДСКОЙ КАЛИБРОВКИ» в состояние «ВКЛ».

  • 6.6.4 Для проведения внешней калибровки ЧМ необходимо подать сигнал с розетки «о » установки К2-85 на розетку «      » измерителя модуляции кабелем

ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Установить на установке К2-85 несущую частоту сигнала калибратора равной 50 МГц, напряжение несущей 150 мВ, модулирующую частоту 1 кГц, девиацию частоты 500 кГц. Проведите калибровку установки К2-85.

Нажать на измерителе модуляции кнопку «▼». На дисплее должно появиться окно калибровки. Выбрать строку «ПАРОЛЬ» и набрать цифровое значение ключа. Нажать кнопку «ВВОД». При правильном наборе ключа прибор должен перейти в режим внешней калибровки. Выбрать в открывшемся окне внешней калибровки строку «КАЛИБРОВКА ЧМ» и установить ее в состояние «ВКЛ». Нажать кнопку « ▼ » для начала внешней калибровки.

Последующие процедуры выполняются также как и при внешней калибровке АМ (п. 6.6.3).

Лист

ИЛГШ.411166.001 РЭ

68

Изм

Лист

№ докум.

Подп.

Дата

|Инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 6.6.5 Для проведения внешней калибровки ФМ необходимо подать сигнал с розетки « G* » установки К2-85 на розетку « "0 » измерителя модуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.4'72-01. Установить на установке К2-85 несущую частоту сигнала равной 50 МГц, напряжение несущей 150 мВ, модулирующую частоту 1кГц, индекс ФМ 50 рад. Проведите калибровку установки К2-85.

Нажать на измерителе модуляции кнопку «▼». На дисплее должно появиться окно калибровки. Выбрать строку «ПАРОЛЬ» и набрать цифровое значение ключа. Нажать кнопку «ВВОД». При правильном наборе ключа прибор должен перейти в режим внешней калибровки. Выбрать в открывшемся окне внешней калибровки строку «КАЛИБРОВКА ФМ» и установить ее в состояние «ВКЛ». Нажать кнопку «▼» для начала внешней калибровки.

Последующие процедуры выполняются также как и при внешней калибровке AM (п. 6.6.3).

  • 6.7 Проведение измерений

  • 6.7.1 Все измерения выполняются в режиме работы прибора «ИЗМЕРЕНИЕ».

После подачи на розетку прибора «      » несущего ВЧ сигнала прибор осуществляет

измерение среднеквадратического значения напряжения. Измеренные значения периодически выводятся в строки «НАПРЯЖЕНИЕ ВЧ» и «МОЩНОСТЬ ВЧ».

Если измеренное значение напряжения находится в пределах рабочего диапазона напряжений измерения модуляционных параметров, то с правой стороны строки измерения напряжения выводятся сообщение «НОРМА».

Если измеренное значение напряжения достигает пороговое значение, превышающего нормированные пределы рабочего диапазона прибора, то выводятся сообщения, приведенные в таблице 6.8.

Не следует превышать предельного значение входного напряжения 2 В, так как это может привести к поломке прибора. При появлении сообщения об аварийном превышении напряжения следует немедленно уменьшить или отключить входной сигнал.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

69

Таблица 6.8

Измеренное напряжение ВЧ

Сообщение

от 50 мВ до 1 В

«НОРМА»

<40 мВ

«МАЛО»

> 1200 мВ

«МНОГО»

> 2000 мВ

«АВАРИЙНОЕ ПРЕВЫШЕНИЕ ВХОДНОГО

НАПРЯЖЕНИЯ»

Если сигнал ВЧ на входную розетку прибора подается через аттенюатор проходной и включен «Режим Ртах», то сообщения о превышении предельных значений диапазона измерения выводятся в соответствии с таблицей 6.9.

Инв.№ подл. I Подл, и дата|Взам. инв.№   [Инв.№ дубл.   | Подп. и дата

Таблица 6.9

Измеренная мощность ВЧ

Сообщение

от 50 мВт до 20 Вт

«НОРМА»

< 32 мВт

«МАЛО»

> 28 Вт

«МНОГО»

> 80 Вт

«АВАРИЙНОЕ ПРЕВЫШЕНИЕ ВХОДНОГО

НАПРЯЖЕНИЯ»

  • 6.7.2 Для измерения несущей частоты ВЧ сигнала необходимо включить режим «Настройка АВТ». Измеренное значение частоты выводится в строку «ЧАСТОТА ВЧ».

Для уменьшения погрешности измерения частоты измерения следует проводить при коэффициенте AM не более 50 % и девиации частоты не более 100 кГц.

Если включен режим «Настройка РУЧ» то измерение несущей частоты не производится.

  • 6.7.3 Выбор режима измерения модуляционного параметра - коэффициента амплитудной модуляции, девиации частоты, индекса фазовой модуляции осуществляется нажатием на кнопку соответствующего режима «АМ»; «ЧМ»; «ФМ».

Прибор осуществляет одновременно измерение двух значений модуляционного параметра: пикового и среднеквадратического. Измеренные значения выводятся в строки ПИК и СКЗ

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

70

1инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

зоны «КОЭФФИЦИЕНТ АМ» в режиме «АМ», «ДЕВИАЦИЯ ЧАСТОТЫ» в режиме «ЧМ», «ИНДЕКС ФМ» в режиме «ФМ». Если в процессе измерения параметр модуляции превышает диапазон измерения, то выводится сообщение о превышении пределов измерения в виде знака: «> > >».

Переключение полярности измерения пикового значения полуволны модулирующего сигнала производится кнопками «+» «-».

При проведении измерении флуктуирующих значений необходимо включить усреднение измеряемых параметров.

Для измерения малых величин девиации частоты (менее 1 кГц) и малых величин коэффициента АМ (менее 1 %) рекомендуется включать режим малошумящих измерений - «МШИ». В данном режиме выполняется минимизация собственных шумов измерителя модуляции. Режим «МШИ» включается кнопкой «МШИ». Индикация о включение режима выводится во вторую строку зоны сообщений - «МШИ ВКЛ».

  • 6.7.4 Измерение коэффициента гармоник и частоты модулирующего сигнала осуществляется синхронно. Для включения режима измерения коэффициента гармоник и частоты модулирующего сигнала нажмите на кнопку «КГ».

Измеренные значения коэффициента гармоник и частоты модулирующего сигнала выводятся соответственно в строки «ГАРМОНИКИ НЧ» и «ЧАСТОТА НЧ».

Для уменьшения влияния шумов на погрешность измерения коэффициента гармоник рекомендуется выполнять измерения при значениях девиации частоты >10 кГц и коэффициентах АМ >10 %, а также включать фильтр НЧ в зависимости от частоты сигнала модуляции в соответствии с таблицей 6.10.

Таблица 6.10

Диапазон модулирующих частот, кГц

ФНЧ

0,05 -1

3,4 кГц

1-6

20 кГц

6-10

60 кГц

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

|Инв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 6.8 Работа прибора в составе автоматизированной измерительной системы

  • 6.8.1 Прибор обеспечивает работу в составе автоматизированной измерительной системы с обменом информацией в проводной сети по каналу RS-232. Подсоединение прибора должно быть выполнено в соответствии с п. 5.4.3 настоящего руководства.

В информационной сети прибор обеспечивает прием пакета данных, посланный на его адрес, его идентификацию, выполнение командных установок, формирование и отправку пакета данных результатов измерений на адрес координатора сети. Прибор поддерживает MODBUS-подобный двоичный протокол.

При выпуске прибор запрограммирован на обмен данными по каналу RS-232 со скоростью 9600 бит/с со следующей структурой:

  • - один стартовый бит;

  • - восемь кодовых бит;

  • - один бит контроля нечетности;

  • - один столовый бит.

Прибор, в составе системы, всегда является ведомым, т.е. не может передавать информацию в канал без запроса ведущего, в качестве которого выступает управляющий компьютер (сервер). Сетевой адрес прибора должны быть занесен в соответствующую строку меню прибора.

Управляющий компьютер посылает запросы прибору в виде последовательности двоичных байт, на что адресованный прибор посылает ответ в виде последовательности двоичных байт. Число байт запроса и ответа не является постоянной величиной и зависит от характера запроса и состояния прибора. Байты в последовательностях запросов и ответов должны идти друг за другом, без разрывов во времени, т.е. за стоповым битом предыдущего байта должен следовать стартовый бит следующего байта. Критерием окончания передачи пакета данных является гарантированный таймаут, длительность которого зависит от выбранной скорости обмена и составляет время передачи (6-7) байт на выбранной скорости. Для скорости 9600 Бод гарантированный таймаут составит (6-8) мс.

Любой следующий запрос не может быть послан раньше таймаута, после окончания предыдущего запроса. Адресованный прибор отвечает на любые корректные запросы через время не менее таймаута и не более 100 мс после окончания таймаута.

Для обеспечения внешнего управления структура сетевых пакетов и система команд должны соответствовать данным, приведенным в приложении Б.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

72

Временные интервалы передачи информации определяются потребителем с учетом пере ходных процессов в автоматизированном измерительном комплексе.

  • 6.9 Режим диагностики прибора

  • 6.9.1 Режим диагностики может быть выполнен в сокращенном объеме и полном объеме.

При сокращенном объеме диагностируются узлы прибора: синтезатор частоты, калибратор, УПЧ, AM детектор, ЧМ детектор, детектор амплитудный, АЦП.

В режиме полного объема диагностики дополнительно диагностируются узлы прибора: гетеродин, преобразователь частоты, частотомер, измеритель напряжения ВЧ, система АРУ.

Для выполнения полного объема диагностики необходимо подать на вход прибора сигнал от ВЧ генератора на несущей частоте (10±1-10’6) МГц и напряжением (200±10) мВ.

Для включения режима диагностики необходимо нажать кнопку «МЕНЮ». В открывшемся окне выбрать строку «ДИАГНОСТИКА» и установить ее кнопкой «ВВОД» в состояние

ВКЛ. Должно появиться окно диагностики. Для начала процесса диагностики прибора необхо

димо повторно нажать кнопку «ВВОД».

Внешний вид информационного окна диагностики приведен на рисунке 6.10.

1Инв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Рисунок 6.10 - Окно программного интерфейса прибора в режиме «ДИАГНОСТИКА»

ДЕФЕКТ ДЕФЕКТ НОРМА НОРМА

ДЕФЕКТ НОРМА

ДЕФЕКТ НОРМА НОРМА НОРМА НОРМА НОРМА

Лист

ИЛГШ.411166.001 РЭ

73

Изм

Лист

№ докум.

Подп.

Дата

Инвлбл^^^подп^дага

Процесс диагностики длится порядка двух минут. По окончанию диагностики в строки окна будут выведены сообщения о функционировании систем: при нормальном функционировании «НОРМА», при неправильном «ДЕФЕКТ».

В режиме сокращенной диагностики на вход прибора не подается внешний сигнал от генератора. При проведении диагностики в строках «ГЕТЕРОДИН», «ЧАСТОТОМЕР», «ИЗМЕРИТЕЛЬ ивч», «ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ», «АРУ» появятся сообщения «ДЕФЕКТ», так как при отсутствии сигнала на входном соединителе прибора данные системы не функционируют.

  • 6.10 Идентификация программного обеспечения

  • 6.10.1 Программное обеспечение прибора имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Программное обеспечение, установленное в приборе, имеет следующие идентификационные признаки:

обозначение ПО - СКЗ-49 25.03.10;

наименование файла метрологически значимой части ПО - CK3_49.dll; контрольная сумма файла метрологически значимой части ПО - F293h. Обозначение ПО выводится в верхнюю строку дисплея прибора после его загрузки.

Для проверки целостности ПО и его соответствия, утвержденному ПО, предусмотрена идентификация метрологически значимой части ПО. Идентификация проводится посредством интерфейса RS-232 в режиме внешнего управления прибором по командам приведенным в приложении Б настоящего руководства. Проверка может быть выполнена двумя способами. При первом способе засылается команда «передать контрольную сумму файла CK3_49.dll». По данной команде прибор вычисляет контрольную сумму файла CK3_49.dll и выдает ее значение по каналу RS-232. При втором способе засылается команда «передать файл CK3_49.dll». По данной команде прибор передает файл CK3_49.dll по каналу RS-232 на внешний сервер. После получения файла сервером должна быть вычислена его контрольная сумма по алгоритму вычисления CRC протокола MODBUS (программа приведена в приложении Б настоящего руководства). Вывод об аутентичности программного обеспечения принимается по результатам сравнения вычисленной контрольной суммы установленного ПО со значением контрольной суммы равной F293h.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

74

  • 7 Поверка прибора

    • 7.1 Общие сведения

      • 7.1.1 Настоящий раздел составлен в соответствии с требованиями ПР50.2.006 и устанавливает методы и средства поверки измерителя модуляции СКЗ-49.

      • 7.1.2 Поверка прибора осуществляется аккредитованными в установленном порядке в области обеспечения единства измерений юридическими лицами и индивидуальными предпринимателями.

      • 7.1.3 Периодичность поверки - один раз в два года.

7.2 Операции и средства поверки

7.2.1 При проведении поверки должны быть выполнены операции, указанные в

таблице 7.1, применены средства поверки с характеристиками, указанными в таблице 7.2.

Ынв;1пощ;<1Д221^21^^——

Таблица 7.1 - Операции поверки прибора

Наименование операции

Номер пункта РЭ

Обязательность проведения операции при:

первичной поверке

периодической поверке

1

2

3

4

Внешний осмотр

7.7.2

Да

Да

Опробование

7.7.3

Да

Да

Определение метрологических характеристик прибора:

7.7.4

- определение диапазона несущих частот;

7.7.4.1

Да

Да

- определение минимального и максимального среднеквадратического значения входного ВЧ напряжения;

7.7.4.1

Да

Да

- определение диапазона несущих частот измерения среднеквадратического значения входного напряжения;

7.7.4.2

Да

Да

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

75

|Инв.№ подл- I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Продолжение таблицы 7.1

1

2

3

4

  • - определение диапазона измерения

среднеквадратического    значения

входного напряжения;

  • - определение погрешности изме-

7.7.42

Да

Да

рения среднеквадратического значе-

7.7.42

Да

Да

ния входного напряжения;

- определение диапазона измерения пикового и среднеквадратического значений девиации частоты;

72.4.3

Да

Да

- определение диапазона модулирующих частот в режиме «ЧМ»;

7.7.4.3

Да

Да

  • - определение погрешности измерения пикового значения девиации частоты;

  • - определение погрешности изме-

7.7.4.3

Да

Да

рения среднеквадратического значе-

7.7.4.3

Да

Да

ния девиации частоты;

- определение среднеквадратического значения частотного шума и фона, вносимого прибором в режиме «ЧМ»;

7.7.4.4

Да

Нет

- определение коэффициента гармоник ЧМ сигналов, вносимого из-

7.7.4.5

Да

Да

мерителем модуляции;

- определение коэффициента преобразования частотной модуляции в

7.7.4.6

Да

Нет

амплитудную;

- определение диапазона измерения пикового и среднеквадратического значений коэффициента AM;

7.7.4.7

Да

Да

- определение диапазона модулирующих частот в режиме «АМ»;

7.7.4.7

Да

Да

  • - определение погрешности измерения пикового значения коэффициента АМ;

  • - определение погрешности изме-

7.7.4.7

Да

Да

рения среднеквадратического значения коэффициента АМ;

7.7.4.7

Да

Да

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

76

|Инв.№ подл. I Подл, и дата[Взам, инв Jfe   |Инв-№ дубл. | Подл, и дата

Продолжение таблицы 7.1

1

2

3

4

  • - определение среднеквадратического значения амплитудного шума и фона, вносимого прибором в режиме «АМ»;

  • - определение коэффициента гар-

7.7.4.8

Да

Нет

моник огибающей АМ сигналов,

7.Z.4.9

Да

Да

вносимого измерителем модуляции;

- определение коэффициента преобразования амплитудной модуляции в частотную;

7.7.4.10

Да

Нет

- определение диапазона измерения пиковых значений индекса фазовой

7.7.4.11

Да

Да

модуляции;

- определение погрешности измерения пикового значения индекса фазовой модуляции;

7.7.4.11

Да

Да

- определение диапазона измерения частоты входного сигнала;

7.7.4.12

Да

Да

- определение погрешности измерения частоты входного сигнала;

7.7.4.12

Да

Да

- определение диапазона измерения частоты модулирующего сигнала;

7.7.4.13

Да

Да

- определение погрешности измерения частоты модулирующего сигнала;

7.7.4.13

Да

Да

- определение диапазона частот измерения коэффициента гармоник

7.7.4.14

Да

Да

модулирующего сигнала;

- определение диапазона измерения коэффициента гармоник модули-

7.7.4.14

Да

Да

рующего сигнала;

- определение погрешности измерения коэффициента гармоник моду-

7.7.4.14

Да

Да

пирующего сигнала;

- определение напряжения на розетке НЧ;

7.7.4.15

Да

Нет

- определение напряжения на розетке ПЧ;

7.7.4.16

Да

Нет

- определение коэффициента стоячей волны напряжения входного соединителя прибора.

7.7.4.17

Да

Нет

Лист

ИЛГШ.411166.001 РЭ

77

Изм

Лист

№ докум.

Подп.

Дата

|Инв-№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Таблица 7.2 - Средства поверки

Наименование

Тип СИ

Используемые основные технические характеристики СИ

Пункт методики

Примечание

Установка измерительная эталонная

К2-85

Фиксированные частоты в режиме «ЧМ» 5 МГц; 50 МГц; диапазон девиации частоты от 0,005 до 1000 кГц; диапазон модулирующих частот от 0,02 до 200 кГц; погрешность ±(0,3 -1,5) %; фиксированные частоты в режиме ГДЧ 1; 10; 50; 250; 500; 1000 МГц.

7.7.4.3;

7.7.4.4;

7.7.4.5;

7.7А.6; 7.7.4.11; 7.7.4.15

Установка измерительная эталонная

К2-83

Фиксированные частоты в режиме «АМ» 1; 25; 500 МГц; диапазон коэффициентов АМ от 0,1 до 100 %; диапазон модулирующих частот от 0,02 до 200 кГц; погрешность ±(0,3-1,5) %; фиксированные частоты в режиме ГДЧ 1; 25; 500 МГц.

7.7.4.7;

7.7.4.8;

7.7.4.9;

7.7.4.10

Генератор сигналов

Г4-201/1 (R&S

SMB100A опция В103)

Диапазон частот от 0,1 до 2500 МГц; погрешность установки частоты -6

±1-10 /; выходное напряжение от 0,01 до 2 В; нестабильность опорного уровня ±0,1 дБ.

7.7.4.1;

7.7.4.2;

7.7.4.12;

7.7.4.16

Частотомер электронно-счетный вычислительный

43-64

Диапазон частот от 20 Гц до 200 кГц; основная погрешность измерения не более ±1-10’5/.

7.7.4.13

Милливольтметр цифровой

ВЗ-52/1

Диапазон частот от 0,1 доЮ МГц; диапазон измеряемых напряжений от 50 мВ до 2 В; погрешность измерения напряжения ±3 %.

7.7.4.2

Ваттметр поглощаемой мощности

M3-93/1

(МЗ-54)

Диапазон частот от 0,1 до 2,5 ГГц; диапазон измеряемых мощностей от 5 до 20 мВт; погрешность измерения мощности ±5 %.

7.7.4.2

Ваттметр поглощаемой мощности

МЗ-90 (МЗ-51)

Диапазон частот от 0,1 до 2,5 ГГц; диапазон измеряемых мощностей от 0,05 до 5 мВт; погрешность измерения мощности ±5 %.

7.7.4.2

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

78

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Продолжение таблицы 7.2

Наименование

Тип СИ

Используемые основные технические характеристики СИ

Пункт методики

Примечание

Генератор сигналов низкочастотный

ГЗ-118

Диапазон частот от 0,02 до 200 кГц; выходное напряжение от 0,4 до 2 В; коэффициент гармоник не более 0,05 %.

7.7.4.11;

7.7.4.13;

7.7.4.14

Измеритель нелинейных искажений

С6-12

Диапазон частот от 0,02 до 200 кГц; диапазон измеряемых коэффициентов гармоник от 0,05 до 3 %; погрешность измерения коэффициента гармоник ±5 %.

7.7.4.5;

7.7.4.9

Установка образцовая для поверки измерителей нелинейных искажений

СК6-10

Диапазон частот от 0,05 до 10 кГц; диапазон коэффициентов гармоник от 0,1 до 30 %; погрешность воспроизведения коэффициента гармоник ±1,5 %.

7.7.4.14

Милливольтметр

ВЗ-56

Диапазон частот от 0,001 до 2 МГц; диапазон измеряемых напряжений от 0,1 до 3 В; погрешность измерения напряжения ±5 %.

7.7.4.15;

7.7.4.16

Измеритель КСВН панорамный

Р2-73

Диапазон частот от 0,01 до 1 ГГц; диапазон измерения КСВН от 1,07 до 5; погрешность измерения ±5 %.

7.7.4.17

Измеритель КСВН панорамный

Примечания

Р2-78

Диапазон частот от 1 до 2,5 ГГц; диапазон измерения КСВН от 1,07 до 5; погрешность измерения ±5 %.

7.7.4.17

1 При проведении поверки разрешается применять другие средства измерения,

обеспечивающие измерение соответствующих параметров с требуемой точностью.

2 Средства измерения, используемые для проверки, должны быть поверены в соответствии с ПР 50.2.006.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

79

Инв,№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 7.3 Организация рабочего места

  • 7.3.1 Разместите прибор на рабочем месте, обеспечив удобство работы и условия естественной вентиляции. При работе вентиляционные отверстия на корпусе прибора не должны закрываться посторонними предметами.

  • 7.3.2 Тумблер «СЕТЬ» прибора должен находиться в нижнем положении.

  • 7.4 Требования безопасности

  • 7.4.1 По требованию безопасности прибор соответствует нормам ГОСТ Р 52319, степень загрязнения 2, категория измерения 1.

Подсоединение прибора к сети питания должно осуществляться шнуром соединительным из комплекта ЗИП прибора, обеспечивающим автоматическое соединение корпуса прибора с шиной защитного заземления питающей сети.

Любой разрыв проводника защитного заземления внутри или вне прибора или отсоединение защитного заземления могут сделать прибор опасным для работы.

ЗАПРЕЩАЕТСЯ ЛЮБОЕ ОТСОЕДИНЕНИЕ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ!

Следует проверить надежность защитного заземления.

Необходимо заземлять все приборы, применяемые при поверке. Заземление производить раньше других присоединений, отсоединение заземления - после всех отсоединений.

  • 7.5 Условия поверки

  • 7.5.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C.......................................................20±5

относительная влажность окружающего воздуха, %...............................от 30 до 80

атмосферное давление, кПа (мм рт.ст.)...........................от 84 до 106 (от 630 до 795)

напряжение питающей сети, В...............................................................220±4,4

частота промышленной сети по ГОСТ 13109, Гц..........................................50±0,5.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

80

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 7.6 Подготовка к поверке

  • 7.6.1 До проведения поверки необходимо ознакомиться с назначением органов управления, подключения и индикации прибора, а также с правилами проведения измерений, приведенными в разделе 6.

  • 7.6.2 Определение метрологических характеристик должно проводиться после времени установления рабочего режима прибора и средств поверки, указанного в соответствующих руководствах по эксплуатации.

  • 7.7 Проведение поверки прибора

  • 7.7.1 Поверка проводится в соответствии с перечнем операций, согласно таблице 7.1.

  • 7.7.2 Внешний осмотр

  • 7.7.2.1 При внешнем осмотре прибора должно быть установлено:

  • - наличие и сохранность пломб;

  • - наличие комплекта прибора согласно таблице 4.1;

  • - отсутствие механических повреждений кнопок управления, высокочастотных разъемов и сетевого выключателя;

  • - состояние соединительных кабелей, шнура питания.

Результаты поверки считают удовлетворительными, если установлено наличие и сохранность пломб, комплектность прибора соответствует данным таблицы 4.1, отсутствуют механические повреждения.

Неисправные приборы бракуются и направляются в ремонт.

  • 7.7.3 Опробование

  • 7.7.3.1 Опробование (проверка функционирования) прибора проводят в соответствии с подразделами 6.6; 6.9.

Результаты опробования считают удовлетворительными, если при включении прибора устанавливаются исходные режимы, прибор диагностируется и калибруется в автоматизированном режиме.

Неисправные приборы бракуются и направляются в ремонт.

Лист

ИЛГШ.411166.001 РЭ

81

Изм

Лист

№ докум.

Подп.

Дата

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

  • 7.7.4 Определение метрологических характеристик прибора

  • 7.7.4.1 Определение диапазона несущих частот прибора, минимального и максимального среднеквадратических значений входного напряжения проводят совместно прямым методом измерений, путем подачи на поверяемый прибор сигнала с калиброванным значением напряжения от генератора Г4-201/1.

Сигнал от генератора Г4-201/1 подать на розетку прибора « -© » кабелем ЯНТИ.685671.002.

Допустимо использовать вместо генератора Г4-201/1 генератор R&S SMB100A.

На частоте 0,1 МГц установить выходное напряжение генератора Г4-201/1 равное 10 мВ. На поверяемом приборе включить режим «НАСТРОЙКА АВТОМАТИЧЕСКАЯ». На табло поверяемого прибора должно быть сообщение «МАЛО».

Плавно увеличить выходное напряжение генератора до момента появления сообщения «НОРМА».

Зафиксировать установленное напряжение генератора, которое соответствует минимальному среднеквадратическому значению входного напряжения.

Установить выходное напряжение генератора Г4-201/1 равным 1 В.

На табло поверяемого прибора должно быть сообщение «НОРМА».

Повторить измерения на частотах 10 МГц, 200 МГц, 500 МГц, 1000 МГц, 1500 МГц, 2499 МГц.

В каждой поверяемой точке должна осуществляться настройка на входной сигнал и отсутствовать сообщение на табло прибора о превышении диапазона входных напряжений.

Результаты поверки считаются удовлетворительными, если диапазон несущих частот соответствует п.4.4.2 и на всех частотах минимальное значение напряжения не более, а максимальное значение напряжения не менее значений напряжений установленных в п. 4.4.3.

  • 7.7.4.2 Определение диапазона несущих частот измерения среднеквадратического значения входного напряжения, диапазона измерения среднеквадратического значения входного напряжения, абсолютной погрешности измерения среднеквадратического значения входного напряжения осуществляют методом сравнения измеренного значения напряжения поверяемого прибора с калиброванным значением напряжения, установленного на входе прибора.

    Изм

    Лист

    № докум.

    Подп.

    to

    ИЛГШ.411166.001 РЭ

    Лист

    82

Измерения проводят на несущих частотах 0,1; 10; 100; 500; 1000; 1500; 2499 МГц.

На несущих частотах 0,1 МГц; 10 МГц проверку проводят со схемой соединения приборов в соответствии рисунком 7.1.

Сигнал от генератора Г4-201/1 подают кабелем ЯНТИ.685671.002. Допустимо использовать вместо генератора Г4-201/1 генератор R&S SMB100A.

Переход Э2-111/3 берется из комплекта поверяемого прибора. Переход 5.433.020 из комплекта ваттметра поглощаемой мощности МЗ-90. Тройниковый переход ТП-120 из комплекта милливольтметра ВЗ-52/1.

Рисунок 7.1 - Структурная схема измерения на частотах 0,1 и 10 МГц

|Инв.№ подл. I Подл, и дата|Взам. инв-Ks |Инв.№ дубл. | Подл, и дата

Для определения абсолютной погрешности измерения среднеквадратического значения входного напряжения установить на входе поверяемого прибора по милливольтметру ВЗ-52/1 напряжение в соответствии с таблицей 7.3.

Таблица 7.3

Несущая частота

Установленное значение напряжения

0,1 МГц

(50 ± 5) мВ

(250 ± 25) мВ

(1,0 ±0,1) В

10 МГц

(50 ± 5) мВ

(250 ± 25) мВ

(1,0 ±0,1) В

Погрешность измерения среднеквадратического значения входного напряжения ДС/, мВ, вычисляют по формуле

^U=UU3M-Uex,                         (7.1)

где Сизы - измеренное значение напряжения поверяемым прибором, мВ;

Uex - установленное значение напряжения по милливольтметру ВЗ-52/1, мВ.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

На несущих частотах 100; 500; 1000; 1500; 2499 МГц для установки на входе поверяемого прибора калиброванного входного напряжения используют ваттметры М3-90 и М3-93/1 с делителем напряжения ИЛГШ.434821.010. Перед измерениями необходимо провести проверку делителя напряжения в соответствии с приложением А настоящего РЭ.

Измерения проводятся со схемой соединения приборов в соответствии с рисунок 7.2.

Рисунок 7.2 - Структурная схема измерения в диапазоне частот от 100 до 2499 МГц

Инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Сигнал от генератора Г4-201/1 подать на розетку «      » делителя напряжения

ИЛГШ.434821.010 кабелем ЯНТИ.685671.002. Допустимо использовать вместо генератора Г4-201/1 генератор R&S SMB100A.

Розетку « 2 О » делителя напряжения через переход ЯНТИ.434541.002 подключить к розетке «      » измерителя модуляции.

Преобразователь измерительный термоэлектрический ваттметра М3-90, при установке мощностей 50 мкВт и 1,25 мВт, подключить непосредственно к розетке « 1 О* » делителя напряжения ИЛГШ.434821.010.

При установке мощностей 5 и 20 мВт к делителю напряжения ИЛГШ.434821.010 подключить преобразователь измерительный термоэлектрический ваттметра M3-93/1.

Допустимо применение вместо ваттметра М3-90 ваттметр МЗ-51, а вместо ваттметра M3-93/1 ваттметр МЗ-54.

Для определения абсолютной погрешности измерения среднеквадратического значения входного напряжения установить на розетке « -€) » поверяемого прибора мощность сигнала в соответствии с таблицей 7.4.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

84

Таблица 7.4

Несущая частота

Установленное значение мощности

100 МГц

(50 ±1) мкВт

(1,25 ±0,02) мВт

(20 ± 0,5) мВт

500 МГц

(50 ± 1) мкВт

(1,25 ±0,02) мВт

(20 ± 0,5) мВт

1000 МГц

(50 ±1) мкВт

(1,25 ±0,02) мВт

(20 ± 0,5) мВт

1500 МГц

(50 ± 1) мкВт

(1,25 ±0,02) мВт

(5 ± 0,5) мВт

2499 МГц

(50 ±1) мкВт

(1,25 ±0,02) мВт

(5 ± 0,5) мВт

1Инв.№ подл. I Подл, и дата[Взам. инв.№ [Инв.№ дубл. | Подп. и дата

Измеренное значение мощности пересчитывается в значение установленного напряжения по формуле

C/„=V50T,                          (7.2)

где Р- измеренная мощность, мкВт;

Uex ~ установленное значение напряжения, мВ.

Погрешность измерения среднеквадратического значения входного напряжения на несущих частотах 100; 500; 1000; 1500; 2499 МГц вычисляют по формуле (7.1).

Результаты поверки считаются удовлетворительными, если при установке на входе прибора значений частот и напряжений из таблицы 7.1 и 7.2 диапазон несущих частот и диапазон измерения напряжения соответствуют пп. 4.4.22, 4.4.23, а погрешность измерения среднеквадратического значения входного напряжения находится в пределах, установленных в п. 4.4.24.

  • 7.7.4.3 Определение диапазонов измерения пикового и среднеквадратического значений девиации частоты, диапазона модулирующих частот в режиме «ЧМ», погрешности измерения пикового и среднеквадратического значений девиации частоты проводят совместно прямым методом измерений, путем подачи на поверяемый прибор сигнала с калиброванным значением девиации частоты от установки измерительной эталонной К2-85.

Сигнал с розетки « О* » установки К2-85 подают на розетку « -€) » измерителя модуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Лист

ИЛГШ.411166.001 РЭ

85

Изм

Лист

№ докум.

Подп.

Дата

Установить на установке К2-85 несущую частоту сигнала равной 50 МГц, значение выходного напряжения 150 мВ.

Установить в «МЕНЮ» измерителя модуляции в строке «УСРЕДНЕНИЕ ИЗМЕРЕНИЙ» значение равное 10. Включить на поверяемом приборе режим «ЧМ» и режим «НАСТРОЙКА РУЧНАЯ» и цифровыми кнопками набрать значение несущей частоты с точностью ±0,001 МГц.

Значения девиации частоты, модулирующие частоты и полосы фильтров НЧ в режиме из мерения пикового значения девиации частоты устанавливают в соответствии с таблицей 7.5.

Таблица 7.5

Модулирующая частота, кГц

Девиация частоты, кГц

Полоса фильтров НЧ, кГц

0,02

100

0,02 - 20

0,09

100

0,02 - 20

0,4

100

0,02-20

1

0,1; 1; 5; 10; 50; 100; 500; 1000

0,02-20

6

100

0,02-20

20

100

0,02 - 60

60

100

0,02-200

Инв.№ подл. 1 Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Поди, и дата

При измерении девиаций частоты 0,1 кГц и 1 кГц установить на установке К2-85 несущую частоту сигнала равной 5 МГц, включить режим «МШИ».

Погрешность измерения пиковых значений девиации частоты вычисляют по формулам

Д(Д/)вв = Д/вв-Д/к,                              (7.3)

Д(Д/)вн = Д/вн-ДЛ,                           (7.4)

где Д(Д/) ев - погрешность измерения пиковой девиации частоты «вверх», кГц;

Д(Д/) вн - погрешность измерения пиковой девиации частоты «вниз», кГц;

Д fee- измеренное значение пиковой девиации частоты «вверх», кГц;

Д/в» - измеренное значение пиковой девиации частоты «вниз», кГц;

&fK- калиброванное значение пиковой девиации частоты, кГц.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

86

Значения девиации частоты, модулирующие частоты и полосы фильтров НЧ в режиме измерения среднеквадратического значения девиации частоты устанавливают в соответствии с таблицей 7.6.

Таблица 7.6

Модулирующая частота, кГц

Девиация частоты, кГц

Полоса фильтров НЧ, кГц

0,02

100

0,02-20

0,09

100

0,02 - 20

0,4

100

0,02-20

1

0,005; 0,05

0,02 - 3,4

1

1; 5; 10; 50; 100; 500

0,02-20

6

100

0,02-20

20

100

0,02 - 60

60

100

0,02 - 200

200

100

0,02-200

При измерении среднеквадратических значений девиации частоты 0,005 кГц; 0,05 кГц и 1 кГц установить на установке К2-85 несущую частоту сигнала равной 5 МГц, включить режим «МШИ».

Погрешность измерения среднеквадратического значения девиации частоты вычисляют по формуле

Д(Д/)СКЗ=Д/СЮ-Д/К,                            (7.5)

где Д(Д/)СКЗ - погрешность измерения среднеквадратической девиации частоты, кГц; Д/скз ~ измеренное значение среднеквадратической девиации частоты, кГц; &fK- калиброванное значение среднеквадратической девиации частоты, кГц.

Результаты поверки считаются удовлетворительными, если диапазон модулирующих частот и диапазон измерения девиации частоты соответствуют требованиям пп.4.4.4; 4.4.5, а погрешность измерения пикового и среднеквадратического значения девиации частоты находится в пределах, установленных в пп.4.4.6; 4.4.7.

Изм

Лист

№ докум.

Поди.

^ата

ИЛГШ.411166.001 РЭ

Лист

87

|Инв.№ подл. I Подп. и дата[Взам. инв.№ [Инв.№ дубл. | Подл, и дата

  • 7.7.4.4 Определение среднеквадратического значения частотного шума и фона, вносимого прибором в режиме «ЧМ», проводят прямым методом измерений, путем подачи на вход прибора сигнала, имеющего малую собственную паразитную девиацию частоты от установки К2-85.

Сигнал с розетки « О » установки К2-85 подают на розетку « -€) » измерителя модуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Измерения осуществляются на несущих частотах сигнала 1; 10; 50; 250; 500; 1000 МГц.

Значение выходного напряжения на установке К2-85 устанавливают равным 200 мВ.

На поверяемом приборе включить режимы «ЧМ», «МШИ», «НАСТРОЙКА АВТОМАТИЧЕСКАЯ».

На каждой несущей частоте проводят измерение частотного шума и фона прибора по показаниям среднеквадратического значения девиации частоты. Измерения проводят в следующих полосах НЧ: от 0,3 до 3,4 кГц; от 0,02 до 20 кГц; от 0,02 до 60 кГц; от 0,02 до 200 кГц.

Результаты поверки считаются удовлетворительными, если измеренные значения среднеквадратического частотного шума и фона не превышают значений, установленных в п.4.4.8.

  • 7.7.4.5 Определение коэффициента гармоник ЧМ сигналов, вносимого измерителем модуляции, осуществляют методом подачи на вход поверяемого прибора сигнала с нормируемым коэффициентом гармоник ЧМ модуляции от установки К2-85.

Сигнал с розетки « О* » установки К2-85 подают на розетку «      » измерителя мо

дуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

К розетке « О НЧ» поверяемого прибора подключить кабелем ЯНТИ.685671.019-09 измеритель нелинейных искажений С6-12.

Установить несущую частоту установки К2-85 равной 50 МГц, выходное напряжение 150 мВ.

Включить на поверяемом приборе режим «ЧМ» и режим «НАСТРОЙКА РУЧНАЯ». Набрать цифровыми кнопками значение несущей частоты с точностью ±0,001 МГц.

Значения девиации частоты, модулирующие частоты и полосы фильтров НЧ устанавливают в соответствии с таблицей 7.7.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

88

Таблица 7.7

Девиация частоты, кГц

Модулирующая частота, кГц

Полоса фильтров НЧ, кГц

300

0,02

0,02 - 3,4

0,09

0,02 - 3,4

6

0,3 - 20

20

0,3 - 60

60

0,3 - 200

1000

0,02

0,02-3,4

0,09

0,02 - 3,4

6

0,3 - 20

20

0,3 - 60

60

0,3 - 200

Инв Jfs подл.   I Подл, и дата[Взам. инв .№ |Инв дубл.   | Подл, и дата

Результаты поверки считаются удовлетворительными, если измеренные значения коэффициента гармоник не превышают значения, установленные в п.4.4.9.

  • 7.7.4.6 Определение коэффициента преобразования частотной модуляции в амплитудную осуществляют методом подачи на вход поверяемого прибора частотно-модулированного сигнала с нормируемым значением сопутствующей амплитудной модуляции от установки К2-85.

Сигнал с розетки « о

» установки К2-85 подают на розетку « "О » измерителя модуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Установить на установке К2-85 несущую частоту равной 50 МГц, выходное напряжение 150 мВ, девиацию частоты равной 200 кГц, модулирующую частоту 20 кГц.

Включить на поверяемом приборе режим «АМ», полосу фильтров НЧ от 0,3 до 60 кГц, режим «НАСТРОЙКА РУЧНАЯ». Набрать цифровыми кнопками значение частоты 50 МГц с точностью ±0,001 МГц.

Измерить значение пикового коэффициента амплитудной модуляции Миы «вверх» (при нажатой кнопке «+») и Мим< «вниз» (при нажатой кнопке «-»). Коэффициент преобразования частотной модуляции в амплитудную Кчм-ам, в процентах на 1 кГц, рассчитать по формуле

№м

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

89

г.       Мизм

(7.6)

Кчм-ам =----- ,

200

|Инв.№ подл. I Подп. и дата|Взам. инв.№ [Инв.№ дубл. | Подл, и дата

где Мизм ~ максимальное из двух измеренных значений коэффициентов амплитудной модуляции Мизм «ВВерХ» ИЛИ Мизм «вниз», %.

Результаты поверки считаются удовлетворительными, если коэффициент преобразования частотной модуляции в амплитудную не превышает значения, установленное в п. 4.4.10.

  • 7.7.4.7 Определение диапазонов измерения пикового и среднеквадратического значений коэффициента амплитудной модуляции, диапазона модулирующих частот в режиме «АМ», погрешности измерения пикового и среднеквадратического значений коэффициента амплитудной модуляции проводят совместно прямым методом измерений, путем подачи на поверяемый прибор сигнала с калиброванным значением коэффициента амплитудной модуляции от установки измерительной эталонной К2-83.

Сигнал с розетки « О

» установки К2-83 подают на розетку « “О » измерителя модуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Измерения проводят на несущих частотах 1; 25; 500 МГц. Значение выходного напряжения на установке К2-83 устанавливают равным 100 мВ.

Установить в «МЕНЮ» измерителя модуляции в строке «УСРЕДНЕНИЕ ИЗМЕРЕНИЙ» значение равное 10. Включить на поверяемом приборе режим «АМ» и режим «НАСТРОЙКА РУЧНАЯ». Набрать цифровыми кнопками измерителя модуляции значение несущей частоты, подаваемой с установки К2-83, с точностью ±0,001 МГц.

На каждой несущей частоте проверку проводят в режиме измерения пиковых и среднеквадратических значений коэффициента амплитудной модуляции.

Значения коэффициента амплитудной модуляции, модулирующие частоты и полосы фильтров НЧ в режиме измерения пиковых значений коэффициента амплитудной модуляции устанавливают в соответствии с таблицей 7.8.

При измерении пикового значения коэффициента амплитудной модуляции 1 % включить режим «МШИ».

Лист

ИЛГШ.411166.001 РЭ

90

Изм

Лист

№ докум.

Подп.

Дата

Таблица 7.8

Несущая частота, МГц

Модулирующая частота, кГц

Коэффициент амплитудной модуляции, %

Полоса измерения НЧ, кГц

25

0,02

90

0,02-20

0,09

90

0,02 - 20

0,4

90

0,02-20

1

1; 5; 10; 50; 90; 95; 100

0,02-20

6

90

0,02-20

20

90

0,02 - 60

60

90

0,02-200

1

1

90

0,02-20

6

90

0,02-20

500

1

90

0,02-20

20

90

0,02 - 60

60

90

0,02-200

|Инв.№ подл. I Подл, и дата|Взам. инв.№ [Инв.№ дубл. | Подп. и дата

Погрешность измерения пиковых значений коэффициента амплитудной модуляции вычисляют по формулам

ЬМвв = Мввк,                          (7.7)

Ы4т = Мтк,                       (7.8)

где АЛ/вв - погрешность измерения пикового коэффициента амплитудной модуляции вверх», %; ДЛ/вн - погрешность измерения пикового коэффициента амплитудной модуляции «вниз», %; М» - измеренное значение пикового коэффициента амплитудной модуляции «вверх», %; Мвн - измеренное значение пикового коэффициента амплитудной модуляции «вниз», %; Мк -калиброванное значение пикового коэффициента амплитудной модуляции, %. Значения коэффициента амплитудной модуляции, модулирующие частоты и полосы фильтров НЧ в режиме измерения среднеквадратических значений коэффициента амплитудной модуляции устанавливают в соответствии с таблицей 7.9.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

91

Таблица 7.9

Несущая частота, МГц

Модулирующая частота, кГц

Коэффициент амплитудной модуляции, %

Полоса фильтров НЧ, кГц

25

0,02

50

0,02 - 20

0,09

50

0,02 - 20

0,4

50

0,02-20

1

0,1; 0,5; 1; 5; 10; 50

0,02 - 20

6

50

0,02 - 20

20

50

0,02 - 60

60

50

0,02 - 200

200

50

0,02-200

1

1

50

0,02 - 20

6

50

0,02-20

500

1

50

0,02-20

20

50

0,02 - 60

200

50

0,02-200

1Инв.№ подл. I Подп. и дата|Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

При измерении среднеквадратических значений коэффициентов амплитудной модуляции 0,1 % и 1 % включить режим «МШИ».

Погрешность измерения среднеквадратического значения коэффициента амплитудной модуляции вычисляют по формуле

Шскз = Мскзк,                        (7.9)

где       - погрешность измерения среднеквадратического значения коэффициента ампли

тудной модуляции, %;

Мскз - измеренное значение среднеквадратического коэффициента амплитудной модуляции, %;

Мк - калиброванное значение среднеквадратического коэффициента амплитудной модуляции, %.

Результаты поверки считаются удовлетворительными, если диапазон модулирующих частот и диапазон измерения пикового и среднеквадратического значений коэффициента ампли-

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

92

|Инв.№ подл. I Подл, и дата|Взам. инв.№   |Инв.№ дубл.   | Подл, и дата

тудной модуляции соответствуют требованиям пп. 4.4.11; 4.4.12, а погрешность измерения пикового и среднеквадратического значений коэффициента амплитудной модуляции находится в пределах, установленных в пп. 4.4.13; 4.4.14.

  • 7.7.4.8 Определение среднеквадратического значения амплитудного шума и фона, вносимого прибором в режиме «АМ», проводят прямым методом измерений, путем подачи на вход прибора сигнала, имеющего малую собственную паразитную амплитудную модуляцию от установки К2-83.

Сигнал с розетки « О*

» установки К2-83 подают на розетку «      » измерителя мо

дуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Проверку осуществляют на несущих частотах сигнала 1; 25; 500 МГц при значении выходного напряжения равном 316 мВ (выходной аттенюатор включен в положение 0 дБ).

Включить на поверяемом приборе режимы «АМ», «МШИ», «НАСТРОЙКА АВТОМАТИЧЕСКАЯ».

На каждой несущей частоте определяют значение амплитудного фона и шума прибора по показаниям среднеквадратического измерителя коэффициента АМ. Измерения проводят в следующих полосах НЧ: от 0,3 до 3,4 кГц; от 0,02 до 20 кГц; от 0,02 до 60 кГц; от 0,02 до 200 кГц.

Результаты поверки считаются удовлетворительными, если измеренные среднеквадратические значения амплитудного шума и фона не превышают значений, установленные в п.4.4.15.

  • 7.7.4.9 Определение коэффициента гармоник огибающей АМ сигналов, вносимого измерителем модуляции, осуществляется путем подачи на вход проверяемого прибора сигнала с нормированным значением коэффициента гармоник огибающей от установки К2-83.

Сигнал с розетки « О* » установки К2-83 подают на розетку «      » измерителя мо

дуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

К розетке « О НЧ» проверяемого прибора подключить кабелем ЯНТИ.685671.019-09 измеритель нелинейных искажений С6-12.

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

93

Установить несущую частоту установки К2-83 равной 25 МГц, выходное напряжение 100 мВ. На поверяемом приборе включить режим измерения «АМ» и режим «НАСТРОЙКА РУЧНАЯ». Набрать цифровыми кнопками измерителя модуляции значение несущей частоты, подаваемой с установки К2-83, с точностью ±0,001 МГц.

Значения коэффициентов амплитудной модуляции, модулирующие частоты и полосы фильтров НЧ устанавливают в соответствии с таблицей 7.10.

Таблица 7.10

Коэффициент АМ, %

Модулирующая частота, кГц

Полоса фильтров НЧ, кГц

30

0,02

0,02 - 3,4

6

0,3-20

20

0,3 - 60

60

0,3 - 200

90

0,02

0,02 - 3,4

6

0,3-20

20

0,3 - 60

60

0,3 - 200

Инв.№ подл. I Поди, и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Результаты поверки считаются удовлетворительными, если измеренные значения коэф

фициента гармоник не превышают значений, установленных в п.4.4.16.

  • 7.7.4.10 Определение коэффициента преобразования амплитудной модуляции в частотную осуществляют путем подачи на вход поверяемого прибора амплитудно-модулированного сигнала с нормируемым значением фазовой модуляции от установки К2-83.

Сигнал с розетки « О* » установки К2-83 подают на розетку «      » измерителя мо

дуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01.

Установить несущую частоту равной 25 МГц, выходное напряжение 100 мВ, коэффициент амплитудной модуляции 30 % на модулирующей частоте 20 кГц. Включить на поверяемом приборе режим «ЧМ», полосу фильтра НЧ от 0,3 до 60 кГц, режим «НАСТРОЙКА РУЧНАЯ». Набрать цифровыми кнопками значение частоты 25 МГц с точностью ±0,001 МГц.

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

94

Измерить значение пиковой девиации частоты Д «вверх» (при нажатой кнопке «+») и Д/изм «вниз» (при нажатой кнопке «-»).

Коэффициент преобразования амплитудной модуляции в частотную Кам-чм, Гц на 1 % модуляции, рассчитать по формуле

Кам-чм = ^иЗМ ,                           (7.10)

30

где Д/им, - максимальное из двух измеренных значений пиковой девиации частоты \[изм «вверх» или Д «вниз», Гц.

Результаты поверки считаются удовлетворительными, если измеренное значения коэффициента преобразования амплитудной модуляции в частотную не превышает значения, установленное в п. 4.4.17.

Инв.№ подл. I Подп. и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

  • 7.7.4.11 Определение диапазона измерения пикового значения индекса ФМ и погрешности измерения пикового значения индекса ФМ проводят совместно прямым методом измерений, путем подачи на поверяемый прибор сигнала с калиброванными значениями индекса фазовой модуляции от установки измерительной эталонной К2-85.

Перед измерением погрешности определяют среднеквадратическое значение фазового шума и фона. Сигнал с розетки « О* » установки К2-85 подают на розетку «      »

измерителя модуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01. Устанавливают несущую частоту ГДЧ установки К2-85 равной 50 МГц, значение выходного напряжения 200 мВ. На поверяемом приборе включают режимы «ФМ», «НАСТРОЙКА АВТОМАТИЧЕСКАЯ». Измерения проводят в полосе фильтров НЧ от 0,02 до 20 кГц и от 0,02 до 60 кГц. Измеренные значения фазового шума и фона не должны превышать значений установленных в п.4.4.19.

Установить несущую частоту калибратора установки К2-85 равной 50 МГц, значение выходного напряжения 150 мВ. К розетке « ВНЕШНЯЯ МОДУЛЯЦИЯ» установки К2-85 подключить кабелем ЯНТИ.685671.019-09 выход « О

II» низкочастотного генератора ГЗ-118. Установить плавный аттенюатор генератора ГЗ-118 в положение минимального ослабления, ступенчатый аттенюатор в положение 10 дБ, а частоту 0,3 кГц.

Калиброванное значение индекса фазовой модуляции устанавливают путем установки калиброванного значения девиации частоты и калиброванного значения модулирующей частоты в соответствии с таблицей 7.11.

№м

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

95

Таблица 7.11

Модулирующая частота, кГц

Калиброванное значение девиации частоты, кГц

Калиброванное значение индекса фазовой модуляции, рад

0,3±0,001

0,3

1

1±0,002

10

10

3±О,ОО5

90

30

5±0,01

500

100

20±0,05

500

25

1инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Калиброванное значение модулирующей частоты устанавливают подстройкой частоты генератора ГЗ-118, контролируя ее значение по частотомеру установки К2-85.

Погрешность измерения пиковых значений индекса фазовой модуляции вычисляют по формулам

кфвв = фввк,                               (7.11)

^Рвн ~ фен Фк >                                    (7.12)

где Дфвв - погрешность измерения пикового индекса фазовой модуляции «вверх», рад;

Д<рвн - погрешность измерения пикового индекса фазовой модуляции «вниз», рад; Фев - измеренное значение пикового индекса фазовой модуляции «вверх», рад; Фен - измеренное значение пикового индекса фазовой модуляции «вниз», рад; фк - калиброванное значение пикового индекса фазовой модуляции, рад.

Результаты поверки считаются удовлетворительными, если диапазон измерения пикового значения индекса фазовой модуляции соответствуют п.4.4.18, а погрешность измерения пикового значения индекса фазовой модуляции находится в пределах, установленных в п.4.4.19.

  • 7.7.4.12 Определение диапазона измерения частоты входного сигнала, погрешности измерения частоты входного сигнала проводят методом подачи на поверяемый прибор сигнала от генератора Г4-201/1 с нормированной погрешностью установки частоты несущей.

Допустимо использовать вместо генератора Г4-201/1 генератор R&S SMB100A.

Измерения проводят на несущих частотах 0,1 МГц, 10 МГц, 100 МГц, 500 МГц,

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

96

1000 МГц, 1500 МГц, 2499 МГц.

Сигнал от генератора подают на розетку «      » измерителя модуляции кабелем

ЯНТИ.685671.002. Напряжение на входе прибора устанавливают равным (200±20) мВ по показаниям ВЧ вольтметра измерителя модуляции.

Погрешность измерения частоты входного сигнала вычисляют по формуле

ЬМизнЧг,                       П-13)

где А/- погрешность измерения частоты входного сигнала, Гц;

/изм - измеренное значение частоты входного сигнала поверяемым прибором, Гц;

fi - установленное значение частоты генератора Г4-201/1, Гц.

Результаты поверки считаются удовлетворительными, если диапазон измерения частоты входного сигнала соответствуют п. 4.4.20, а погрешность измерения частоты входного сигнала находится в пределах, установленных в п. 4.4.21.

|Инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подп. и д;

  • 7.7.4.13 Определение диапазона измерения частоты модулирующего сигнала, погрешности измерения частоты модулирующего сигнала осуществляют путем сравнения показаний поверяемого прибора с показаниями частотомера 43-64.

Измерения проводят на частотах 20 Гц, 400 Гц, 6 кГц, 60 кГц, 200 кГц.

Подключить розетку « "€) НЧ» поверяемого прибора кабелем ЯНТИ.685671.019-09 к розетке « СЭ* И» генератора ГЗ-118. Установить плавный аттенюатор генератора в положение минимального ослабления, а ступенчатый аттенюатор в положение 20 дБ. Нажать кнопку «МЕНЮ». В таблице «МЕНЮ», перемещая курсор кнопками « + », « - » выбрать строку «Вход НЧ» и кнопкой «ВВОД» установить его в состояние «ВКЛ». К розетке « О* НЧ» проверяемого прибора кабелем ЯНТИ.685671.019-09 подключить вход «      А» частотомера 43-64.

На каждой модулирующей частоте определить погрешность измерения частоты по формуле

^F=FU3M-F4,                           (7.14)

где AF- погрешность измерения частоты модулирующего сигнала, Гц;

FU3M - измеренное значение частоты модулирующего сигнала прибором, Гц;

Гч- измеренное значение частоты модулирующего сигнала частотомером 43-64, Гц.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Ли

9

1Инв.№ поли, I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Результаты поверки считаются удовлетворительными, если диапазон измерения частоты модулирующего сигнала соответствует п.4,4.28, а погрешность измерения частоты модулирующего сигнала находится в пределах, установленных в п.4.4.29.

  • 7.7.4.14 Определение диапазона частот измерения коэффициента гармоник модулирующего сигнала, диапазона измерения коэффициента гармоник модулирующего сигнала, погрешности измерения коэффициента гармоник модулирующего сигнала проводят путем подачи на розетку « НЧ» прибора сигнала с нормированным значением коэффициента гармоник от установки образцовой для поверки измерителей нелинейных искажений СК6-10.

Подключить розетку «      » СК6-10 кабелем ЯНТИ.685671.019-09 к розетке « О* II»

генератора ГЗ-118. Установить плавный аттенюатор генератора в положение минимального ослабления, а ступенчатый аттенюатор в положение 20 дБ. Подключить розетку « ©* » СК6-10 к розетке «      НЧ» поверяемого прибора СКЗ-49 кабелем ЯНТИ.685671.019-09.

Для включения входа « НЧ» нажать кнопку «МЕНЮ». В открывшейся таблице, перемещая курсор кнопками « + », « - », выбрать строку «Вход НЧ» и установить его значение кнопкой «ВВОД» в состояние «ВКЛ».

Частота сигнала НЧ, калиброванные значения коэффициента гармоник на каждой частоте и полосы фильтров НЧ устанавливают в соответствии с таблицей 7.12.

Таблица 7.12

Частота сигнала, кГц

Коэффициент гармоник,

%

Полоса фильтров НЧ, кГц

0,05

0,2 1

10

0,1; 0,3; 1; 10; 30

0,1; 0,3; 1; 10; 30

0,1; 0,3; 1; 10; 30

0,1; 0,3; 1; 10; 30

0,02 - 3,4

0,02 - 3,4

0,3 - 20

0,3 - 60

Нажать кнопку «КГ». На каждой частоте определить погрешность измерения коэффициента гармоник модулирующего сигнала Д Кг, %, по формуле

ЬКг = Кгизмгк,                             (7.15)

где Кгизм- измеренное значение коэффициента гармоник модулирующего сигнала, %;

Кгк - калиброванное значение коэффициента гармоник, %.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Ли

9

|Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Результаты поверки считаются удовлетворительными, если диапазон частот измерения коэффициента гармоник модулирующего сигнала и диапазон измерения коэффициента гармоник модулирующего сигнала соответствуют пп. 4.4.25; 4.4.26, а погрешность измерения коэффициента гармоник модулирующего сигнала находится в пределах, установленных в п. 4.4.27.

  • 7.7.4.15 Определение среднеквадратического значения напряжения сигнала НЧ прибора проводят вольтметром ВЗ-56, подключенного кабелем ЯНТИ.685671.019-09 к розетке « О* НЧ » поверяемого прибора.

Сигнал с розетки « О » установки К2-85 подать на розетку «      » измерителя мо

дуляции кабелем ЯНТИ.685671.019-09 через переход ЕЭ2.236.472-01. Частоту сигнала установить равной 50 МГц, выходное напряжение сигнала 200 мВ, девиацию частоты 500 кГц, модулирующую частоту 1 кГц.

Включить на поверяемом приборе режим « ЧМ ».

Провести измерение напряжения НЧ.

Результаты поверки считаются удовлетворительными, если измеренное значение напряжения НЧ находится в пределах, установленных в п.4.4.31.

  • 7.7.4.16 Определение среднеквадратическсго значения напряжения промежуточной частоты прибора проводят вольтметром ВЗ-56, подключенного кабелем ЯНТИ.685671.019-09 к розетке « О ПЧ » прибора.

Сигнал от генератора Г4-201/1 подать на розетку «      » измерителя модуляции кабе

лем ЯНТИ.685671.002. Допустимо использовать вместо генератора Г4-201/1 генератор R&S SMB100A. Частоту генератора установить равной 100 МГц, выходное напряжение 100 мВ.

Провести измерение напряжения промежуточной частоты.

Результаты поверки считаются удовлетворительными, если измеренное значение напряжения промежуточной частоты находится в пределах, установленных в п.4.4.32.

  • 7.7.4.17 Определение коэффициента стоячей волны напряжения входного соединителя измерителя модуляции проводят измерением его значения приборами Р2-73 и Р2-78.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    99

Подключить измерительный мост прибора Р2-73 к розетке « -0 » поверяемого прибора. Провести измерения максимального значения коэффициента стоячей волны напряже

ния на участках диапазона частот от 10 МГц до 200 МГц и от 200 МГц до 1000 МГц.

Подключить измерительный мост прибора Р2-78 к розетке « “0 » поверяемого прибора. Провести измерения максимального значения коэффициента стоячей волны напряжения на участках диапазона частот от 1000 МГц до 2000 МГц и от 2000 МГц до 2499 МГц.

Результаты поверки считаются удовлетворительными, если измеренные значения коэффициента стоячей волны напряжения не превышают значения, установленные в п.4.4.33.

7.8 Оформление результатов поверки

  • 7.8.1 Положительные результаты поверки оформляются в порядке, установленном метрологической службой, осуществляющей поверку, в соответствии с ПР 50.2.006, путем оформления свидетельства о поверке и записью в формуляре результатов и даты поверки (при этом запись должна быть удостоверена клеймом).

    §

    X с

    =1 о С

    £

    2.

    м X £

    £

    CQ X X

    м а

  • 7.8.2 В случае отрицательных результатов поверки прибор признается непригодным. При этом аннулируется свидетельство и гасится клеймо, выдается извещение о непригодности, об изъятии из обращения и эксплуатации прибора, не подлежащего ремонту, или о проведении повторной поверки после ремонта.

    Лист

    ИЛГШ.411166.001 РЭ

    100

    Изы

    Лист

    № докум.

    Подп.

    Дата

  • 8 Техническое обслуживание

    • 8.1 Прибор не содержит узлов, требующих технического (профилактического) обслуживания в процессе эксплуатации.

|Инв.№ подл. I Подл, и дата[Взам. инв.№   |Инв.№ дубл.   | Подл, и дата

Лист

ИЛГШ.411166.001 РЭ

101

Изм

Лист

№ докум.

Подп.

Дата

  • 9 Текущий ремонт

    • 9.1 Ремонт прибора производит предприятие-изготовитель.

Адрес предприятия-изготовителя:

603950. г. Н.Новгород, пр. Гагарина, 174, ФГУП «Нижегородский завод им. М.В. Фрунзе»

1Инв.№ подл, I Подп. и дата|Взам. инв.№   |Инв.№ дубл.   | Подп. и дата

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

102

|Инв.№ подл. I Подп. и дата[Взам. инв.К» [Инв.№ дубл. | Подп. и дата

10 Хранение

  • 10.1 До введения в эксплуатацию приборы СКЗ-49 могут храниться в не отапливаемом хранилище в упаковке предприятия-изготовителя при температуре от 0 до 40 °C, относительной влажности воздуха до 80 % при температуре 35 °C. В отапливаемом хранилище приборы могут храниться в упакованном или неупакованном виде при температуре воздуха от 10 до 35 °C и относительной влажности воздуха до 80 % при температуре 25 °C.

  • 10.2 При длительном хранении (более одного года) прибор и ЗИП должны находиться в упакованном виде.

  • 10.3 В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

Лист

ИЛГШ.411166.001 РЭ

103

Изм

Лист

№ докум.

Подп.

Дата

  • 11 Транспортирование

    • 11.1 Климатические условия транспортирования не должны выходить за пределы заданных условий:

  • - температура окружающего воздуха от минус 25 до 55 °C;

  • - относительная влажность окружающего воздуха 95 % при температуре 25 °C.

  • 11.2 Прибор допускается транспортировать всеми видами транспорта в упаковке при условии защиты от прямого воздействия атмосферных осадков.

Транспортирование прибора морским видом транспорта допускается при условии герметизации его упаковки, авиационным транспортом - в герметизированных отапливаемых отсеках.

Прибор может транспортироваться автомобильным транспортом по дорогам с асфальтобетонным и цементно-бетонным покрытием на расстояние до 1000 км со скоростью 60 км/ч, по грунтовым дорогам - на расстояние до 250 км со скоростью менее 30 км/ч.

  • 11.3 При погрузке, транспортировании и выгрузке руководствоваться требованиями манипуляционных знаков, указанных на таре.

  • 11.4 Перед транспортированием повторное упаковывание прибора и ЗИП производится в соответствии с пп. 5.2.3 и 5.2.4.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ИЛГШ.411166.001 РЭ

    Лист

    104

  • 12 Тара и упаковка

    • 12.1 Для транспортирования и хранения прибора на складе потребителя предназначена транспортная тара с комплектом специальных амортизирующих вкладышей и влагозащитных чехлов. Для транспортирования и хранения ЗИП прибора имеется укладочный ящик.

    • 12.2 В процессе эксплуатации прибора упаковка для прибора может храниться в условиях неотапливаемого хранилища.

      |Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подл, и дата

      Изм

      Лист

      № докум.

      Подп.

      Дата

      ИЛГШ.411166.001 РЭ

      Лист

      105

  • 13 Маркирование и пломбирование

    |Инв.№ подл. I Подп. и дата|Взам. инв.№ |Инв.К° дубл. | Подп. и дата

    • 13.1 Наименование прибора, условное обозначение прибора, товарный знак предприятия-изготовителя, знак утверждения типа средств измерений и знак соответствия нанесены в верхней части лицевой панели прибора.

    • 13.2 Заводской номер, дата выпуска маркируются на задней панели (блоке питания) прибора.

    • 13.3 Все элементы и составные части, установленные на панелях и печатных платах прибора, имеют маркировки позиционных обозначений в соответствии с перечнями элементов к электрическим принципиальным схемам.

    • 13.4 Комплект ЗИП, состоящий из комбинированного комплекта в упаковке, маркируется нанесением условного обозначения прибора непосредственно на поверхность укладочного ящика. Запасное имущество в укладочном ящике имеет маркировку на вкладышах и самих элементах.

    • 13.5 Пломбирование прибора производится двумя мастичными пломбами в местах крепления верхней и нижней крышек.

      Лист

      ИЛГШ.411166.001 РЭ

      1 06

      Изм

      Лист

      № докум.

      Подп.

      Дата

Приложение А

(обязательное)

Методика проверки делителя напряжения ИЛГШ.434821.010

Проверка делителя напряжения ИЛГШ.434821.010 выполняется для определения относительной разности коэффициента передачи напряжения с розетки «      » делителя

напряжения на выходные розетки « О* 1 » и « 3* 2 ».

Проверка делителя напряжения ИЛГШ.434821.010 проводится со схемой соединения приборов в соответствии с рисунком А.1.

Рисунок А.1 - Структурная схема проверки делителя напряжения ИЛГШ.434821.010

Сигнал от генератора Г4-201/1 подается на розетку « ~© » делителя напряжения кабелем ЯНТИ.685671.002. Преобразователь измерительный термоэлектрический ваттметра МЗ-51 подключить непосредственно к розетке « О* 1» делителя напряжения. К розетке « О* 2» делителя напряжения подключить нагрузку 50 Ом с нормированным значением КСВН из комплекта измерителя КСВН панорамного Р2-78.

На генераторе Г4-201/1 установить несущую частоту равную 100 МГц. Изменяя выходное напряжение генератора, установить мощность по ваттметру МЗ-51 равной (3 ± 0,1) мВт. Данное значение мощности является результатом первого измерения - Р1.

Не меняя установленное значение частоты и напряжения генератора Г4-201/1, подключить преобразователь измерительный термоэлектрический ваттметра МЗ-51 к розетке « О* 2» делителя напряжения, а к розетке « 3* 1» делителя напряжения подключить

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

107

нагрузку 50 Ом с нормированным значением КСВН. Провести второе измерение мощности-

Р2.

Относительную разность коэффициента передачи напряжения делителя напряжения, ДКи рассчитать по формуле

ДКи =

(А.1)

где Р1 - значение измеренной мощности на розетке «

1», мВт;

О* 2», мВт.

Р2 - значение измеренной мощности на розетке «

Повторить измерения на частотах 500; 1000; 1500; и 2499 МГц.

Результаты испытаний считаются удовлетворительными, если относительная разность коэффициента передачи делителя напряжения находятся в пределах, приведенных в таблице

А.1.

1Инв Jf° подл.   I Подл, и дата|Взам. инв.№ |йнв.№ дубл. | Подп. и дата

Лист

ИЛГШ.411166.001 РЭ

108

Изм

Лист

№ докум.

Подп.

Дата

Таблица А.1

Частота, МГц

100

500

1000

1500

2499

Относительная разность коэффициента передачи

±0,03

±0,04

±0,04

±0,05

±0,06

Приложение Б

(обязательное)

Сетевые пакеты и команды внешнего управления прибора

Б.1 Структуры пакетов запроса и ответа

Б. 1.1 Структуры пакетов запроса и ответа приведены в таблицах Б. 1, Б.2.

Таблица Б.1 - Структура пакета запроса

Сетевой адрес прибора

Код запроса

Код параметра

Параметры

Контрольная сумма (CRC)

1 байт

1 байт

от 0 до 1 байт

от 0 до 4 байт

2 байта

Таблица Б.2 - Структура пакета ответа

Сетевой адрес прибора

Код ответа

Код параметра

Поле данных ответа

Контрольная сумма (CRC)

1 байт

1 байт

от 0 до 1 байт

от 1 до 6 байт

2 байта

1Инв.№ подл. I Подп. и дата|Взам. инв.№ [Инв.№ дубл. | Подл, и дата

Б.1.2 Поле сетевого адреса имеет размер один байт. При работе в системе каждому прибору должен быть присвоен уникальный адрес в диапазоне от 01 h до EFh.

Адрес 0 используется как общий, на него отвечают все приборы сети и использовать его можно только в случае индивидуальной рабогы с одним прибором. Кроме того, по нулевому адресу запрещены все операции записи данных и управления, если собственный адрес прибора не нулевой.

Адреса FOh - FDh не используются и зарезервированы для технологических целей.

Б.1.3 Поле кода запроса имеет размер один байт и определяет систему команд.

Б. 1.4 Поле кода параметра имеет размер один байт и является расширением (уточнением) кода запроса. Далее в запросе может присутствовать многобайтный параметр. Поля кода параметра и параметры в запросе могут отсутствовать.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

109

|Инв.№ подл. I Подп. и дата[В зам, инв.№   |Инв,№ дубл. | Подп. и дата

Б. 1.5 В поле контрольной суммы пакета используется двухбайтная контрольная сумма (CRC), аналогичная коммуникационному протоколу MODBUS. При этом длина пакета увеличивается на один байт по сравнению с пакетом с КС.

Б. 1.6 На корректный запрос чтения данных установок режимов работы или данных результатов измерений и в случае отсутствия внутренних ошибок прибор возвращает в поле данных ответа последовательность, длина которой более одного байта. Поле данных пакета ответа содержит данные, зависящие от характера запроса и состояния прибора. Длина поля данных ответа может быть от одного до 6 байт.

Не отвечать на запросы прибор может по пяти причинам:

  • - не совпал адрес в пакете запроса с индивидуальным сетевым адресом прибора;

  • - искажена длина пакета запроса;

  • - не совпала контрольная сумма последовательности запроса с посчитанной контрольной суммой принятой последовательности;

  • - при обращении на запись по адресу 00h;

  • - на широковещательный запрос.

Если обнаружена ошибка в команде запроса данных или внутренняя ошибка прибора, не позволяющая удовлетворить запрос, то поле данных ответа будет иметь длину один байт, который называется байтом состояния обмена и должен интерпретироваться в соответствии с таблицей Б.З.

На корректный запрос записи данных прибор возвращает в поле данных ответа всегда один байт, в соответствии с таблицей Б.З.

Таблица Б.З - Значения байта состояния обмена

Код ответа

Интерпретация

XOh

Все нормально.

Xlh

Недопустимая команда или параметр.

X2h

Внутренняя ошибка.

Младшая тетрада байта состояния обмена является комментарием, а старшая тетрада байта состояния обмена несет информацию о времени занятости прибора на время выполнения предыдущего запроса.

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

ПО

1Инв.№ подл. I Подл, и дата|Взам. инв-М» |Инв.№ дубл. | Подл, и дата

Б.2 Система команд

Б.2.1 Система команд приборов определяется допустимыми кодами в полях «Код запроса», «Код параметра», «Параметры».

Запросы со стороны управляющего компьютера делятся на три группы:

  • - запрос на тестирование канала связи - код запроса 00h;

  • - запросы управление - код запроса: 03h;

  • - запросы на чтение данных - код запроса: 08h.

Б2.2 Запрос на тестирование канала связи предназначен для проверки качества канала связи или проверки присутствия прибора с указанным адресом в составе системы.

Пакет запроса состоит из трех (четырех) байт:

  • - первый байт - сетевой адрес прибора;

  • - второй байт - 00h - код запроса на тестирование;

  • - третий (четвертый) байт - контрольная сумма.

В ответ на запрос тестирования канала связи прибор отвечает последовательностью из трех (четырех) байт. Интерпретация ответа соответствует таблице Б.З.

Б2.3 Запросы на запись данных в прибор предназначены для занесения в прибор переменной информации. Через запросы на запись осуществляется управление режимами работы, прибора.

Формат запроса на запись параметров соответствует таблице Б.4.

Таблица Б.4 - Формат запроса на запись параметров

Сетевой адрес прибора

Код запроса

Код параметра

Параметры

Контрольная сумма (CRC)

1 байт

03h

Oh -09h

от 1 до 4 байт

2 байта

Перечень записываемых параметров приведен в таблице Б.5. На все приведенные в таблице Б.5 запросы прибор отвечает байтом состояния обмена в соответствии с таблицей Б.З.

Изм

Лист

№ докум.

Поди.

Дата

ИЛГШ.411166.001 РЭ

Лист

111

1Инв.№ подл. I Подп. и дата[Взам. инв.№   |Инв.№ дубл.   | Подл, и дата

Таблица Б.5 - Перечень записываемых параметров

Код параметра

Наименование параметра

Параметры

1 байт

2 байт

00h

Режим модуляции

0-AM

1 -ФМ

2-ЧМ

Olh

Режим КГ

0 - выключить

1 - включить

02h

Режим МШИ

0 - выключить

1 - включить

03h

Детектор

0 -«+»

1 -«-»

04h

НАСТРОЙКА

0-АВТ

1 -РУЧН

05h

Фильтр

0-ФВЧ

0 - ФВЧ 20 Гц

1 - ФВЧ 300 Гц

1 -ФНЧ

0 - ФНЧ 3,4 кГц

  • 1 - ФНЧ 20 кГц

  • 2 - ФНЧ 60 кГц

  • 3 - ФНЧ 200 кГц

2-ВЧФ

0-ВЧФ 0,15 МГц

  • 1 -ВЧФ 1,4 МГц

  • 2 - ВЧФ 2 МГц

  • 3 - ВЧФ 4 МГц

06h

Усреднение

0 - АМпик

  • 1 - ФМпик

  • 2 - ЧМпик

  • 3 - AM скз

  • 4 - ФМ скз

  • 5 - ЧМ скз

Значение Значение Значение Значение Значение Значение

07h

Режим удаленного управления

0-НЕТ

  • 1 - Клиент

  • 2 - Сервер

-

08h

Установка частоты ВЧ

4 байта в формате Float

09h

Калибровка

0-АМ

1 - ФМ

2-ЧМ

-

Установка частоты осуществляется в формате представления чисел с плавающей запя той - Float.

№м

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

112

Б2.4 Запросы на чтение данных из прибора предназначены для считывания сохраненных

внутренних установок, а так же мгновенных значений результатов измерения.

Формат запроса на чтение данных соответствует таблице Б.6.

Таблица Б.6 - Формат запроса на чтение данных

Сетевой адрес прибора

Код запроса

Код параметра

Параметры

Контрольная сумма (CRC)

1 байт

08h

0h-01h

от 1 до 4 байт

2 байта

Перечень запрашиваемых параметров и размер поля данных ответа, в случае корректного запроса и отсутствия внутренних ошибок, приведен в таблице Б.7.

1Инв.№ подл. I Подл, и дата[Взам. инв.№ |Инв.№ дубл. | Подл, и дата

Таблица Б.7 - Перечень запрашиваемых параметров и размер поля данных ответа

Код параметра

Параметр

Размер поля данных ответа

00h

1-й байт

2-й байт

  • 1 байт: соответствует значению параметра таблицы Б. 5

  • 2 байт = 0

0 - Режим модуляции

0

1 - Режим КГ

0

2-Режим МШИ

0

3 - Детектор

0

4-НАСТРОЙКА

0

5 - Фильтр

0

1

2

6 - Усреднение

0 - AM пик

  • 1 - ФМ пик

  • 2 - ЧМ пик

  • 3 - AM скз

  • 4 - ФМ скз

  • 5 - ЧМ скз

  • 1 байт: значение

  • 2 байт = 0

7 - Режим удаленного управления

0

  • 1 байт: соответствует значению параметра таблицы Б.5

  • 2 байт = 0

9 - Результаты калибровки

0-АМ

  • 1- ФМ

  • 2- ЧМ

1 байт:

0 - результат не готов

  • 1 - успешно

  • 2 - не успешно

2 байт = 0

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

113

IHhb.Ks подл. I Подп. и дата|Взам. инв.№ |Инв.№ дубл. | Подп. и дата

Продолжение таблицы Б.7

Код параметра

Параметр

Размер поля данных ответа

Olh

1-й байт

4 байта в формате Float

0 - Коэффициент AM пик

  • 1 - Коэффициент AM скз

  • 2 - Девиации частоты пик

  • 3 - Девиации частоты скз

  • 4 - Индекс ФМ пик

  • 5 - Индекс ФМ скз

  • 6 - Напряжение ВЧ

  • 7 - Мощность ВЧ

  • 8 - Частота ВЧ

9-Частота ПЧ А-Частота НЧ

В-КГ

02h

1-й байт

2-й байт

2 байта

4 байта от 2-х до 128 байт

Прочитать данные о метрологически значимой части ПО: 0 - Передать контрольную сумму файла CK3_49.dll

  • 1 - Передать размер файла

  • 2 - Передать файл CK3_49.dll (массив файла страницами по 128 байт)

номер страницы

Прибор осуществляет передачу данных в формате представления чисел с плавающей запятой - Float. Размерность выводимых данных соответствует таблице Б.8.

Таблица Б. 8 - Размерность выводимых данных

Данные

Размерность данных

Коэффициент AM

%

Девиация частоты

Гц

Индекс ФМ

рад

Частота ВЧ

МГц

Напряжение ВЧ

мВ

Мощность ВЧ

мВт

Коэффициент гармоник

%

Частота ПЧ

МГц

Частота НЧ

Гц

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

114

Б.З Расчет контрольной суммы

Б.3.1 Быстрый расчет CRC с полиномом MODBUS на языке Паскаль приведен ниже.

const srCRCHi:array[0..255J of byte = (

$00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41,

$00, $C1, $81, $40, $00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40,

$00, $C1, $81, $40, $01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41,

$00, $C1, $81, $40, $01, $C0, $80, $41, $00, $C1, $81, $40, $00, $C1, $81, $40, $01, $C0, $80, $41,

$00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40, $00, $C1, $81, $40,

$01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41, $00, $C1, $81, $40,

$00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40, $00, $C1, $81, $40,

$01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41, $01, SCO, $80, $41, $00, $C1, $81, $40,

$00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41,

$00, $C1, $81, $40, $00, $C1, $81, $40, $01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41,

$01, $C0, $80, $41, $00, $C1, $81, $40, $01, $C0, $80, $41, $00, $C1, $81, $40, $00, $C1, $81, $40,

$01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40, $00, $C1, $81, $40, $01, $C0, $80, $41,

$00, $C1, $81, $40, $01, $C0, $80, $41, $01, $C0, $80, $41, $00, $C1, $81, $40);

1Инв.№ подл. I Подл, и дата|Взам. инв.№ |Инв.Ка дубл. | Подп. и дата

srCRCLo:array[0..255] of byte == (

$00, $C0, $C1, $01, $C3, $03, $02, $C2, $C6, $06, $07, $C7, $05, $C5, $C4, $04, $CC, $0C, $0D, $CD, $0F, $CF, $CE, $0E, $0A, $CA, $CB, $0B, $C9, $09, $08, $C8, $D8, $18, $19, $D9, $1B, $DB, $DA, 1A, $1E, $DE, $DF, $1F, $DD, $1D, $1C, $DC, $14, $D4, $D5, $15, $D7, $17, $16, $D6, $D2, $12, $13, $D3, $11, $D1, $D0, $10, $F0, $30, $31, $F1, $33, $F3, $F2, $32, $36, $F6, $F7, $37, $F5, $35, $34, $F4, $3C, $FC, $FD, $3D, $FF, $3F, $3E, $FE, $FA, $3A, $3B, $FB, $39, $F9, $F8, $38, $28, $E8, $E9, $29, $EB, $2B, $2A, $EA, $EE, $2E, $2F, $EF, $2D, $ED, $EC, $2C, $E4, $24, $25, $E5, $27, $E7, $E6, $26, $22, $E2, $E3, $23, $E1, $21, $20, $E0, $A0, $60, $61, $A1, $63, $A3, $A2, $62, $66, $A6, $A7, $67, $A5, $65, $64, $A4, $6C, $AC, $AD, $6D, $AF, $6F. $6E, $AE, $AA, $6A, $6B, $AB, $69, $A9, $A8, $68, $78, $B8, $B9, $79, $BB, $7B, $7A, $BA, $BE, $7E, $7F, $BF, $7D, $BD, SBC, $7C, $B4, $74, $75, $B5, $77, $B7, $B6, $76, $72, $B2, $B3, $73, $B1, $71, $70, $B0, $50, $90, $91, $51, $93, $53, $52, $92, $96, $56, $57, $97, $55, $95, $94, $54, $9C, $5C, $5D, $9D, $5F, $9F, $9E, $5E, $5A, $9A, $9B, $5B, $99, $59, $58, $98, $88, $48, $49, $89, $4B, $8B, $8A, $4A, $4E, $8E, $8F, $4F, $8D, $4D, $4C, $8C, $44, $84, $85, $45, $87, $47, $46, $86, $82, $42, $43, $83, $41, $81, $80, $40);

const InitCRC:word = SFFFF;

function UpdCRC(C : byte; oldCRC : word) : word;

var i: byte;

arrCRC: array [0..1] of byte absolute oldCRC:

begin

i:= arrCRC[l] xor C;

arrCRC[1]:= arrCRC[0] xor srCRCHi[i];

arrCRC[0]:= srCRCLo[i]; UpdCRC:=oldCRC;

end;

Изм

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

115

1Инв.№ подл. I Подл, и дата|Взам. инв Jfc   |Инв.№ дубл. | Подл, и дата

// Пусть BufSend содержит подготовленный для посылки пакет длиной LengthSend байт Crc := UpdCRC(BufSend[O],InitCRC);

For I := 1 to LengthSend-1 do Crc := UpdCRC(BufSend[I], Crc);

BufSend[LengthSend] := Crc mod 256;

BufSend [LengthSend + 1] := Crc div 256.

Б.3.2 Описание генерации CRC протокола MODBUS

Generating a CRC

Step 1 Load a 16-ditregister with FFFF hex (all l's). Call this the CRC register.

Step 2 Exclusive OR the first eight-bit byte of the message with the low order byte of the 16-bit CRC register, putting the result in the CRC register.

Step 3 Shift the CRC register one bit to the right (toward the LSB), zerofilling the MSB. Extract and examine the LSB.

Step 4 If the LSB is 0, repeat Step 3 (another shift). If the LSB is 1, Exclusive OR the CRC register with the polynomial value A001 hex (1010 0000 0000 0001).

Step 5 Repeat Steps 3 and 4 until eight shifts have been performed. When this is done, a complete eight-bit byte will have been processed.

Step 6 Repeat Steps 2...5 for the next eight-bit byte of the message/ Continue doing this until all bytes have been processed.

Result The final contents of the CRC register is the CRC value.

Step 7 When the CRC is placed into the message, its upper and lower bytes must be swapped as described below.

Placing the CRC into the Message

When the 16-bit CRC (two eight-bit bytes) is transmitted in the message, the low order byte will be transmitted first, followed by the high order byte-e.g., if CRC value is 1241 hex (0001 0010 0100 0001):

Address

Func.

Data Count

Data

Data

Data

Data

CRC Lo

41h

CRC Hi

12h

ЙЗМ

Лист

№ докум.

Подп.

Дата

ИЛГШ.411166.001 РЭ

Лист

116

Формат A4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
