ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В РЕСПУБЛИКЕ ТАТАРСТАН» (ФБУ «ЦСМ Татарстан»)

УТВЕРЖДАЮ

Заместитель директора

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ

ФБУ

ИЗМЕРЕНИЙ

Иванов 2020 г.

ИНСТРУКЦИЯ.

Система автоматизированная диагностического контроля гидротехнических сооружений Зейской ГЭС Методика поверки ЗЕ-004-000143/2-2015.МП

Казань 2020г.

Содержание

Общие положения

7.5Провсрка отсутствия ошибок информационного обмена

7.611роверка метрологических характеристик измерительных каналов АСДК ГТС

7.7 Идентификация программного обеспечения

Настоящая методика поверки распространяется па систему автоматизированную диагностического контроля гидротехнических сооружений Зейской ГЭС и устанавливает порядок проведения первичной и периодической поверок.

Система автоматизированная диагностического контроля гидротехнических сооружений Зейской ГЭС (далее - АСДК ГТС) предназначена для измерений значений физических величин с помощью первичных преобразователей и опроса дистанционной контрольно-измерительной аппаратуры, установленных на гидротехнических сооружениях Зейской ГЭС, одновременно сравнивающая полученные результаты измерений с критериями оценки технического состояния и безопасности гидротехнических сооружений (ГТС).

Общие положения

1.1В состав АСДК ГТС входят измерительные компоненты, приведенные в документе ЗЕ-004-000143/2-2015.ПФ«Систсма автоматизированная диагностического контроля гидротехнических сооружений Зейской ГЭС. Паспорт-формуляр» (далее - Паспорт-формуляр).! 1оверкс подлежит система в соответствии с перечнем измерительных каналов (далее - ПК), приведенным в Паспорте-формуляре.

  • 1.2 Первичную поверку АСДК ГТС выполняют перед вводом в эксплуатацию, а также после ремонта.

  • 1.3 Периодическую поверку АСДК ГТС выполняют в процессе эксплуатации через установленный интервал между поверками.

  • 1.5 Измерительные компоненты, входящие в состав АСДК ГТС, поверяют с интервалами между поверками, установленными при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки АСДК ГТС, поверяется только этот измерительный компонент и поверка АСДК ГТС не проводится. После поверки измерительного компонента и восстановления ИК выполняется проверка ИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, нс нарушили метрологических свойств ИК (схема соединения и т.н.).

  • 1.6 Допускается проведения поверки отдельных измерительных каналов по заявлению эксплуатирующей организации.

Интервал между поверками системы - 3 года.

1 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Иомер пункта ИД по поверке

Обязательность проведения операции при

первичной поверке

периодической поверке

1. Подготовка к поверке

6

Да

Да

2. Внешний осмотр

7.1

Да

Да

3. Проверка комплектности

7.2

Да

Да

4. Проверка результатов поверки СИ, входящих в состав АСДК ГТС

7.3

Да

Да

5. Опробование

7.4

Да

Да

6. Проверка отсутствия ошибок информационного обмена

7.5

Да

Да

7. 11роверка метрологических характеристик измерительных каналов АСДК ГТС:

  • - проверка допускаемой приведенной погрешности каналов измерения силы постоянного тока;

  • - проверка приведенной погрешнос ти каналов измерения уровня воды в безнапорных пьезометрах:

  • - проверка приведенной погрешности каналов измерения уровня воды в напорных пьезометрах;

  • - проверка приведенной погрешности каналов измерения перемещения секций плотины относительно друг друга;

  • - проверка приведенной погрешности каналов измерения послойного сжатия основания;

  • - проверка приведенной погрешности каналов измерения расхода воды

7.6

Да

Да

8. Идентификация программного обеспечения

7.7

Да

Да

9. Оформление результатов поверки

8

Да

Да

2 Средства поверки

При проведении поверки ЛСДК ГТС для первичных измерительных преобразователей (далее - ПИП), входящих в состав АСДК ГТС, проверяют наличие свидетельств об утверждении типа и действующих свидетельств о поверке, для вторичных измерительных преобразователей применяют средства поверки, приведенные в таблице 2.

Таблица 2 - Средства измерений применяемые при поверке

№ п/п

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Помер пункта документа по поверке

1

Калибратор процессов многофункциональный Fluke 726, диапазоны измерений: [(-0,1) - 0,1] В, ПГ ±0,01 %; 0-20 В, ПГ ±0,01 %;

0-24 мА, ПГ ± 0.015 %; 1-1000 Гц, ПГ ±0,05 %; 1-15 кГц, ПГ ±0,05 %,регистрационный номер в Федеральном информационном фонде № 52221-12.

7.6.1 -7.6.3,

7.6.6

2

Генератор сигналов специальной формы GFG-3015, частотный диапазон 10 мГц... 15 МГц, 8 диапазонов с авговыбором; ±0,02 %; постоянное смещение [(-5) - 5] В. (±3 %) на 50 Ом, регистрационный номер в Федеральном информационном фонде № 27586-04

7.6.4, 7.6.5

Примечание- Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

3 Требования к квалификации поверителей

Поверку АСДК Г ГС осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели изучившие настоящую методику поверки и руководство по эксплуатации на систему, имеющие стаж работы но данному виду измерений не менее 1 тода.

4 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами по охране труда при эксплуатации электроустановок» (утвержденных приказом Министерства труда и социальной защиты РФ от 24.07.2013г. №328н), ГОСТ 12.2.007.0-75, ГОСТ 122.007.3-75, ГОСТ 22261-94 и указаниями по безопасности, оговоренными в технических описаниях, руководствах но эксплуатации на измерительные компоненты системы в соответствующей документации на эталоны и другие средства поверки.

5 Условия поверки

При проведении поверки должны соблюдаться рабочие условия эксплуатации компонентов, входящих в состав системы в соответствии с НД на эти компоненты.

6 Подготовка к поверке
  • 6.1 Для проведения поверки представляют следующую документацию:

  • - руководство по эксплуатации на систему;

  • - описание типа;

  • - свидетельства о поверке измерительных компонентов, входящих в ИК АСДК ГТС, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

  • 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • - проводят организационно-технические мероприятия по доступу поверителей и персонала объекта к местам установки СИ в составе ЛСДК ГТС;

  • - проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

  • - средства поверки выдерживают в условиях и в течение времени, установленных в нормативных документах на средства поверки;

  • - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 7 Проведение поверки

7.1 Внешний осмотр

При проведении внешнего осмотра системы проверяют:

  • - отсутствие механических повреждений компонентов, входящих в состав АСДК ГТС;

  • - состояние линий связи, разъемов и соединительных клеммных колодок, при этом они должны соответствовать технической документации (ТД) на систему и нс иметь повреждений, деталей с ослабленным или отсутствующим креплением;

  • - наличие действующих пломб в установленных местах, соответствие заводских номеров технических компонентов системы номерам, указанным в эксплуатационной документации АСДК ГТС;

наличие заземляющих клемм (или клемм на корпусах) шкафов с электрооборудованием, входящим в состав системы.

7.2 Проверка комплектности

Проверка комплектности системы проводится в соответствии документом ЗЕ-004-000143/2-2015.11Ф «Система автоматизированная диагностического контроля гидротехнических сооружений Зейской ГЭС. Паспорт-формуляр».

Считается, что проверка прошла успешно, если комплектность АСДК ГТС соответствует требованиям данного документа.

7.3   Проверка результатов поверки СИ, входящих в состав системы

Проверка результатов поверки проводится путем проверки наличия и срока действия знаков поверки СИ, входящих в состав ЛСДК ГТС, приведенных в Паспорте-формуляре. При этом знаки поверки должны быть нанесены на СИ и (или) на свидетельства о поверке СИ и (или) в паспорт (паспорт-формуляр) данного СИ в составе АСДК ГТС.

Считается, что проверка прошла успешно, если все СИ, входящие в состав АСДК ГТС, обладают действующим статусом поверки.

7.4 Опробование
  • 7.4.1  Перед опробованием системы в целом необходимо выполнить проверку’ функционирования её компонен тов.

  • 7.4.2  1 Гроверяют правильность функционирования системы в соответствии с се эксплуатациошюй документацией с помощью тестового программного обеспечения.

  • 7.4.3 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить систему и средства измерений к работе в соответствии с их эксплуатационной документацией.

7.5   Проверка отсутствия ошибок информационного обмена

На сервере АСДК ГТС распечатывают значения результатов измерений, зарегистрированные за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому интервалу времени. Пропуск данных нс допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

7.6 Проверка метрологических характеристик измерительных каналов АСДК ГТС
  • 7.6.1 Проверка пределов допускаемой приведенной погрешности каналов измерения силы постоянного тока

Проверка проводится в следующем порядке:

- в шкафу, где расположен измерительный терминал, подключить калибратор процессов многофункциональный Fluke 726 (далее - калибратор) к клеммам проверяемого канала (Рис.1) согласно таблице внешних соединений для АСДК ГТС;

- согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7.2; 10.4; 13,6; 16,8 и 20 мА;

1

-AI

2

+AI

Калибратор тока

Рисунок 1

После задания каждого значения, проконтролировать результат измерения следующим образом:

- па АРМ оператора, напротив проверяемого канала будет отображено значение силы постоянного тока, соответствующее измеренному.

Значение приведенной погрешности канала измерений силы постоянного тока определяется по формуле

.100 О/

/ -/

мах min

где

_ i-e значение силы тока заданное эталонным средством измерения;

- i-e значение силы тока измеренное измерительным каналом АСДК ГТС;

Imin, hnax - значение силы тока, равное минимальному и максимальному значению в диапазоне измерений соответственно.

Измерительный канал АСДК ГТС считают выдержавшим проверку, если значение приведенной погрешности измеренных значений не превышает ±0,1 % в каждой контролируемой точке диапазона измерения.

  • 7.6.2 Проверка пределов допускаемой приведенной погрешности каналов измерения уровня воды в безнапорных пьезометрах.

Проверка проводится в следующем порядке:

  • - в клеммной коробке отключить первичный измерительный преобразователь ИК и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.2) согласно таблице внешних соединений для ЛСДК ГТС;

  • - согласно руководству по эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10,4; 13,6; 16,8 и 20 мА;

Калибратор тока

Рисунок 2

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному уровню.

Таблица 3 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 204,0 до224,0 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

204.0

4,0

208.0

7.2

212,0

10,4

216.0

13,6

220.0

16,8

224,0

20,0

Таблица 4 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 208.0 до 228,0 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

208.0

4,0

212.0

7,2

216.0

10,4

220,0

13,6

224,0

16,8

228,0

20.0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

212,0

4.0

216,0

7,2

220,0

10.4

224,0

13,6

228.0

16,8

232,0

20,0

1аблица 6 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 212,6 до

232,6 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

212,6

4,0

216.6

7,2

220.6

10.4

224,6

13.6

228.6

16,8

232,6

20,0

1 аблица 7 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 214,0 до 234,0 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

214,0

4,0

218.0

7,2

222.0

10,4

226,0

13,6

230,0

16,8

234,0

20,0

Таблица 8 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 215,5 до 235,5 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

215,5

4,0

219.5

7,2

223,5

10,4

227,5

13,6

231.5

16,8

235,5

20,0

Значение уровня,

мм

Значение силы тока, соответствующее значению уровня, мА

218.0

4,0

222,0

7,2

226,0

10,4

230,0

13,6

234,0

16,8

238.0

20,0

I аблица 10 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 219,0 до 239,0 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

219,0

4,0

223,0

7,2

227.0

10,4

231,0

13,6

235.0

16,8

239.0

20,0

Таблица 11 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 225,2 до

245,2 мм:

Значение уровня,

мм

Значение силы тока, соответствующее значению уровня, мА

225,2

4,0

229,2

7,2

233,2

10,4

237,2

13,6

241,2

16,8

245,2

20,0

Таблица 12 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 229,0 до 249,0 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

229,0

4,0

233,0

7,2

237,0

10,4

241.0

13,6

245.0

16.8

249.0

20,0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

229,0

4,0

237,0

7,2

245,0

10,4

253.0

13,6

261,0

16.8

269.0

20.0

1 аблица 14 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 231.6 до 251,6 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

231,6

4,0

235,6

7,2

239.6

10,4

243,6

13,6

247,6

16,8

251,6

20,0

Таблица 15 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 232.6 до 272.6 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

232,6

4,0

240.6

7,2

248.6

10,4

256.6

13,6

264.6

16,8

272,6

20,0

Таблица 16 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 240,2 до

280,2 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

240.2

4.0

248,2

7,2

256.2

10.4

264,2

13,6

272,2

16,8

280.2

20,0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

242,9

4,0

250,9

7,2

258,9

10,4

266,9

13,6

274,9

16,8

282,9

20,0

Таблица 18 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 244,1 до

264,1 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

244.1

4,0

248.1

7,2

252,1

10,4

256.1

13,6

260.1

16.8

264.1

20.0

Таблица 19 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 244,8 до 264,8 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

244,8

4,0

248,8

7,2

252,8

10,4

256.8

13,6

260.8

16,8

264,8

20,0

Таблица 20 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 249,1 до

269,1 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

249,1

4,0

253,1

7,2

257,1

10,4

261.1

13,6

265,1

16,8

269.1

20,0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

254,0

4,0

258,0

7,2

262,0

10,4

266,0

13.6

270,0

16,8

274,0

20,0

1 аблица 22 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 255,5 до 295,5 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

255,5

4,0

263,5

7,2

271,5

10,4

279,5

13,6

287,5

16,8

295,5

20,0

Таблица 23 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 256.5 до

296.5 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

256,5

4,0

264.5

7,2

272,5

10.4

280,5

13,6

288.5

16,8

296,5

20,0

Таблица 24 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 257,0 до 277,0 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

257,0

4.0

261,0

7,2

265,0

10,4

269,0

13,6

273,0

16,8

277,0

20,0

Значение уровня,

мм

Значение силы тока, соответствующее значению уровня, мА

259.4

4,0

263,4

7,2

267,4

10.4

271,4

13,6

275,4

16,8

279.4

20.0

Таблица 26 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 264,3 до 284,3 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня. мА

264.3

4.0

268.3

7,2

272,3

10.4

276,3

13,6

280.3

16,8

284,3

20,0

Таблица 27 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 273,9 до

293,9 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

273,9

4.0

277,9

7,2

281,9

10,4

285.9

13,6

289.9

16.8

293.9

20.0

Таблица 28 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 278.6 до

298,6 мм:

Значение уровня.

мм

Значение силы тока, соответствующее значению уровня, мА

278.6

4,0

282,6

7,2

286.6

10,4

290.6

13,6

294.6

16,8

298.6

20,0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

282.4

4.0

286.4

7,2

290.4

10.4

294.4

13,6

298.4

16.8

302,4

20,0

Таблица 30 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 282,8 до 302,8 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

282,8

4,0

286,8

7,2

290.8

10,4

294,8

13,6

298.8

16.8

302,8

20,0

Таблица 31 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 290,2 до

310.2 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

290,2

4,0

294.2

7,2

298.2

10,4

302,2

13,6

306.2

16,8

310,2

20.0

Таблица 32 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 298.7 до

318,7 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

298.7

4.0

302,7

7,2

306.7

10,4

310,7

13,6

314.7

16.8

318.7

20,0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

299.5

4,0

303,5

7,2

307,5

10.4

311,5

13.6

315.5

16,8

319,5

20,0

Таблица 34 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 301,5 до

321,5 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

301.5

4,0

305.5

7,2

309.5

10.4

313,5

13,6

317.5

16.8

321.5

20,0

Таблица 35 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 302,5 до 322,5 мм:                                                                ___________

Значение уровня,

мм

Значение силы тока, соответствующее значению уровня, мА

302,5

4,0

306,5

7,2

310,5

10,4

314.5

13,6

318.5

16,8

322,5

20,0

Значение приведенной погрешности измерений уровня определяется по формуле:

Л =           %

где

/7иги ~ i“e значение уровня, соответствующее измеренному значению силы тока проверяемым измерительным каналом АСДК ГТС и отображаемое на АРМ оператора:

II т i-e значение уровня, соответствующее силе тока, задаваемой калибратором тока;

Птах, Нтт— значения уровня, равные максимальному и минимальному значению в диапазоне измерений соответственно.

Измерительный канал АСДК ГТС считают выдержавшим проверку, если значение приведенной погрешности измеренных значений уровня <)//не превышает ±0,1 %.

АСДК I 1С считают выдержавшим проверку, если 8ИК         32пип не превышает

±0,14%,

где 8ПИП - значение погрешности ПИП. согласно его свидетельству о поверке.

  • 7.6.3 Проверка пределов допускаемой приведенной погрешности каналов измерения уровня воды в напорных пьезометрах.

Проверка проводится в следующем порядке:

- в клеммной коробке отключить первичный измерительный преобразователь ИК и подключить калибратор токовых сигналов к клеммам проверяемого каната (Рис.З) согласно таблице внешних соединений для АСДК ГТС;

- согласно руководству но эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений: 4; 7,2; 10,4; 13,6; 16.8 и 20 мА;

1

-AI

2

+AI

Калибратор тока

Рисунок 3

После задания каждого значения, проконтролирован, результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого каната будет отображено значение, соответствующее измеренному уровню.

Таблица 36 - Соответствие «Уровень - Сила гока» для диапазона измерений уровня от 206.88 до 227,27 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

206.880

4,0

210,958

7,2

215.036

10.4

219,114

13,6

223,192

16.8

227,270

20.0

Таблица 37 — Соответствие «Уровень - Сила гока» для диапазона измерений уровня от 207,18 до 227,57 мм:                                                              _______

Значение уровня, мм

Значение силы тока, соответствуюгцес значению уровня, мА

207.180

4,0

211.258

7,2

215.336

10,4

219.414

13,6

223.492

16.8

227,570

20.0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

207,200

4,0

211,278

7,2

215,356

10,4

219.434

13,6

223.512

16.8

227,590

20,0

1аблица 39 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 207,29 до 227,68 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

207,290

4,0

211,368

7,2

215,446

10,4

219,524

13,6

223.602

16.8

227.680

20,0

Таблица 40 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 207,41 до 227,80 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

207,410

4,0

211,488

7,2

215,566

10,4

219.644

13,6

223,722

16,8

227,800

20,0

Таблица 41 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 207,50 до 227,89 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

207,500

4,0

211,578

7,2

215,656

10,4

219.734

13,6

223,812

16,8

227,890

20,0

Значение уровня,

мм

Значение силы тока, соответствующее значению уровня, мА

207,530

4,0

211,608

7,2

215.686

10,4

219,764

13,6

223,842

16,8

227.920

20,0

Таблица 43 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 210,03 до 230,42 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

210.030

4,0

214.108

7,2

218.186

10,4

222,264

13,6

226.342

16,8

230,420

20,0

Таблица 44 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 210,54 до 230,93 мм:                                                                  _____

Значение уровня, мм

Значение силы тока, соответствующее значению уровня. мА

210.540

4,0

214.618

7.2

218.696

10.4

222.774

13,6

226,852

16,8

230,930

20,0

Таблица 45 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 211,01 до 231,40 мм:                                          _______

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

211.010

4.0

215,088

7,2

219,166

10,4

223,244

13,6

227,332

16.8

231,400

20.0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

211.280

4.0

215.358

7,2

219,436

10,4

223,514

13,6

227,592

16,8

231,670

20.0

Таблица 47 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 211,29 до 231,68 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

211,290

4,0

215,368

7,2

219,446

10,4

223,524

13,6

227,602

16,8

231,680

20,0

Таблица 48 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 211.33 до 231,72 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

211.330

4.0

215,408

7,2

219.486

10.4

223,564

13,6

227.642

16.8

231.720

20,0

Таблица 49 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 214,11 до 234,50 мм:                                                    ________________

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

214,110

4.0

218,188

7,2

222,266

10.4

226.344

13,6

230.422

16.8

234.500

20.0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

216,620

4,0

220,698

7,2

224,776

10,4

228.854

13,6

232,932

16,8

237,010

20,0

1аблица 51 — Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 217,10 до 237,49 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

217,100

4,0

221,178

7,2

225,256

10,4

229,334

13,6

233,412

16.8

237,490

20,0

Таблица 52 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 217,29 до 237,68 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

217,290

4,0

221.368

7.2

225.446

10,4

229,524

13,6

233,602

16,8

237,680

20,0

Таблица 53 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 217,51 до 237,90 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

217.510

4,0

221,588

7,2

225.666

10,4

229,744

13,6

233,822

16,8

237,900

20,0

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

217,690

4,0

221,768

7,2

225,846

10,4

229,924

13,6

234,002

16,8

238.080

20,0

Таблица 55 — Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 220,00 до 240,39 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

220.000

4,0

224.078

7,2

228.156

10,4

232,234

13,6

236,312

16.8

240.390

20.0

Таблица 56 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 223,63 до 244,02 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

223.630

4.0

227,708

7,2

231,786

10,4

235,864

13,6

239.942

16.8

244,020

20.0

Таблица 57 - Соответствие «Уровень - Сила тока» для диапазона измерений уровня от 272,65 до 313,43 мм:

Значение уровня, мм

Значение силы тока, соответствующее значению уровня, мА

272,650

4.0

280,806

7,2

288.962

10,4

297.118

13,6

305.274

16.8

313.430

20,0

Значение приведенной погрешности измерений уровня определяется по формуле: „   = Я.... - //.,«» ,100 о

где

#мгм ~ i_e значение уровня, соответствующее измеренному значению силы тока проверяемым измерительным каналом АСДК ГТС и отображаемое на АРМ оператора;

- i-e значение уровня, соответствующее силе тока, задаваемой калибратором тока; Нтах, Hmin- значение уровня, равное максимальному и минимальному значению в диапазоне измерений соответственно.

Измерительный канал АСДК ГТС считают выдержавшим проверку, если значение приведенной погрешности измеренных значений уровня дн не превышает ±0.1 %.

АСДК ГТС считают выдержавшим проверку, если 8ИК = ±д/^ + $пип не превышает ±0,14%,

где J///z// - значение погрешности 11И11, согласно сю свидетельству о поверке.

  • 7.6.4 Проверка пределов допускаемой приведенной погрешности каналов измерения перемещения секций плотины относительно друг друга

Проверка проводится в следующем порядке:

  • - в клеммной коробке отключить первичный измерительный преобразователь ПК и подключить генератор сигналов специальной формы GFG-3015 (далее - генератор) к клеммам проверяемого канала (Рис.4) согласно таблице внешних соединений для АСДК ГТС;

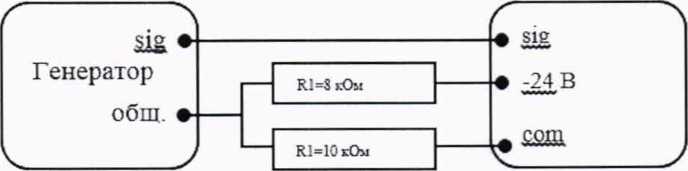

  • - согласно руководству по эксплуатации генератора последовательно задать ряд значений частот, согласно таблицам 58-63 (форма сигнала - синус, амплитуда сигнала от 10 до 20 мВ);

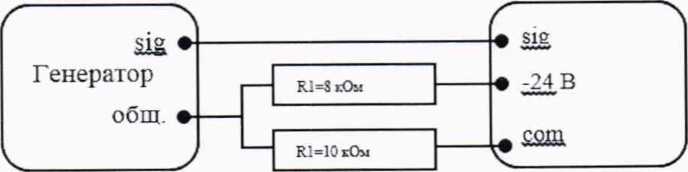

Рисунок 4

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному перемещению секций.

Таблица 58 - Соответствие «11срсмсщснис - Частота» для ПК 1ЦТ-1.1:

Значение перемещение, мм

Значение частоты, соответствующее значению перемещения, Гц

0,0

1473,8

2,5

1721,0

5,0

1935,2

7,5

2127,7

10,0

2303,3

12,5

2465,8

Значение перемещение,

мм

Значение частоты, соответствующее значению перемещения, Гц

0,0

1501,3

2,5

1744,7

5,0

1956.5

7,5

2146.4

10,0

2320.6

12,5

2481,5

Таблица 60 - Соответствие «11еремсщеиие - Частота» для ИК ЩТ-1.3:

Значение перемещение, мм

Значение частоты, соответствующее значению перемещения, Гц

0.0

1497,3

2,5

1742,4

5.0

1956,0

7,5

2147,1

10.0

2322,5

12,5

2484,6

Таблица 61 - Соответствие «11еремещение - Частота» для ИК ЩТ-2.1:

Значение перемещение, мм

Значение частоты, соответствующее значению перемещения, Гц

0,0

1517,9

2,5

1756.7

5,0

1965,5

7,5

2153,4

10.0

2325,3

12,5

2484,8

Таблица 62 - Соответствие «11еремсщение - Частота» для ИК Щ Г-2.2:

Значение перемещение, мм

Значение частоты, соответствующее значению перемещения, Гц

0.0

1477,8

2,5

1716,4

5,0

1939.3

7,5

2131,4

10.0

2307,4

12,5

2469.4

Значение перемещение, мм

Значение частоты, соответствующее значению перемещения, Гц

0.0

1502,7

2,5

1745.3

5.0

1956.8

7.5

2146.6

10,0

2320.3

12,5

2481,1

Значение приведенной погрешности измерений смещения определяется но формуле:

L.....-L..^

100

где

£ихи _ i'c значение смещения, соответствующее измеренному значению частоты проверяемым измерительным каналом ЛСДК ГТС и отображаемое на АРМ оператора;

- i-e значение смещения, соответствующее значению частоты, задаваемой генератором:

Lmax, Lmin- значение смещение, равное максимальному и минимальному значению в диапазоне измерений соответственно.

Измерительный канал АСДК ГТС считают выдержавшим проверку, если значение приведенной погрешности измеренных значений смещения д/. не превышает ±0,05 %.

АСДК ГТС считают выдержавшим проверку, если &ик ~     + $ пип не превышает

±0,11 %,

где <5пя/7 - значение погрешности ПИП, согласно его свидетельству о поверке.

  • 7.6.5 Проверка пределов допускаемой приведенной погрешности каналов измерения послойного сжатия основания

Проверка проводится в следующем порядке:

  • - в клеммной коробке отключить первичный измерительный преобразователь ИК и подключить генератор к клеммам проверяемого канала (Рис.5) согласно таблице внешних соединений для ЛСДК ГТС;

  • - согласно руководству по эксплуатации генератора последовательно задать ряд значений частот, согласно таблицам 64-81 (форма сигнала — синус, амплитуда сигнала от 10 до 20 мВ);

    Рисунок 5

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному сжатию.

Таблица 64 - Соответствие «Сжатие - Частота» для ИК ЭТ-3.1:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1640,1

10

1946.3

20

2210,2

30

2446,8

40

2660.3

50

2857.1

Таблица 65 - Соответствие «Сжатие - Час то та» для ИК ЭТ-3.2:

Значение сжатия.

мм

Значение частоты, соответствующее значению сжатия, Гц

0

1504.7

10

1940,4

20

2206.6

30

2442,7

40

2655,4

50

2853,1

Таблица 66 - Соответствие «Сжатие - Частота» для ИК ЭТ-3.3:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1590,3

10

1906,6

20

2173,7

30

2408,1

40

2620,7

50

2816,2

Таблица 67 - Соответствие «Сжатие - Частота» для ИК ЭТ-3.4:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1615,9

10

1932,4

20

2201,4

30

2435,4

40

2644,4

50

2836,4

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия. Гц

0

1590.3

10

1906,6

20

2173,7

30

2408.1

40

2620,7

50

2816,2

Таблица 69 - Соответствие «Сжатие - Частота» для ИК ЭТ-3.6:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1624.8

10

1924.2

20

2198.2

30

2430,2

40

2639.9

50

2830,2

Таблица 70 - Соответствие «Сжатие - Частота» для ИК ЭТ-2.1:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия. Гц

0

1653.8

10

1957,5

20

2220,4

30

2452,1

40

2661.8

50

2856.2

Таблица 71 - Соответствие «Сжатие - Частота» для ИК ЭТ-2.2:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия. Гц

0

1625,1

10

1931,1

20

2195,0

30

2428,6

40

2648,3

50

2840,6

Значение сжатия,

мм

Значение частоты, соответствующее значению сжатия. Гц

0

1638.3

10

1937,8

20

2196.4

30

2428.0

40

2642,2

50

2841,0

Таблица 73 - Соответствие «Сжатие - Частота» для ИК Э Г-2.4:

Значение сжатия,

.мм

Значение частоты, соответствующее значению сжатия. Гц

0

1629,4

10

1932,1

20

2196,1

30

2431,7

40

2645,6

50

2844,3

Таблица 74 - Соответствие «Сжатие - Частота» для ИК Э Г-2.5:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1651,7

10

1938.8

20

2194,5

30

2424,0

40

2636,5

50

2837,1

Таблица 75 - Соответствие «Сжатие - Частота» для ИК Э'Г-2.6:

Значение сжатия,

мм

Значение частоты, соответствующее значению сжатия. Гц

0

1612,1

10

1932,4

20

2201,4

30

2437,4

40

2648,2

50

2842,0

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1631,6

10

1933,1

20

2195,7

30

2429,2

40

2640.5

50

2837,8

Таблица 77 - Соответствие «Сжатие - Частота» для ИК ЭТ-1.2:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1616,8

10

1931,3

20

2197,7

30

2432,9

40

2646.1

50

2840,8

Таблица 78 - Соответствие «Сжатие - Час тота» для ИК ЭТ-1.3:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1630,0

10

1932,9

20

2194,5

30

2427,1

40

2637,2

50

2829.3

Таблица 79 - Соответствие «Сжатие - Час тота» для ИК ЭТ-1.4:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1664,6

10

1958,1

20

2216,1

30

2447,7

40

2660.3

50

2857,6

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1614,0

10

1922,2

20

2185,2

30

2420,7

40

2635,7

50

2833,2

Таблица 81 - Соответствие «Сжатие - Частота» для ИК ЭТ-1.6:

Значение сжатия, мм

Значение частоты, соответствующее значению сжатия, Гц

0

1613,7

10

1916,2

20

2177,4

30

2408.3

40

2618,2

50

2809,8

Значение приведенной погрешности измерений сжатия определяется но формуле: з, =          100 %

Z -Z .

мах min

где

Z - i-e значение сжатия, соответствующее измеренному значению частоты проверяемым измерительным каналом ЛСДК ГТС и отображаемое на АРМ оператора;

Z - i-e значение сжатия, соответствующее значению частоты, задаваемой генератором;

Zmax. Zmin— значение сжатия, равное максимальному и минимальному значению в диапазоне измерений соответственно.

Измерительный канал АСДК ГТС считают выдержавшим проверку, если значение приведенной погрешности измеренных значений сжатия dz нс превышает ±0,05 %.

ЛСДК ГТС считают выдержавшим проверку, если <5ИК =     + ^пип нс превышает

±0,5 %,

где длин - значение погрешности НИИ. согласно его свидетельству о поверке.

  • 7.6.6 Проверка пределов допускаемой приведенной погрешности каналов измерения расхода воды.

11роверка проводится в следующем порядке:

  • - в клеммной коробке отключить первичный измерительный преобразователь ИК и подключить калибратор токовых сигналов к клеммам проверяемого канала (Рис.6) согласно таблице внешних соединений для ЛСДК 1 1С;

  • - согласно руководству но эксплуатации калибратора перевести его в режим генерации тока и последовательно задать ряд значений, приведенных в таблицах 82 - 87;

    1

    -AI

    2

    +AI

Калибратор тока

Рисунок 6

После задания каждого значения, проконтролировать результат измерения следующим образом:

- на АРМ оператора, напротив проверяемого канала будет отображено значение, соответствующее измеренному расхода.

Таблица 82 - Соответствие «Расход - Сила тока» для диапазона измерений расхода от 0 до

53.328 м3/ч (от 0 до 14.813 л/с):

Значение расхода, м3/ч (л/с)

Значение силы тока, соответствующее значению уровня, мА

0.6084 (0,169)

10.4

7,038 (1,955)

13,6

23,6556 (6.571)

16.8

53,328 (14.813)

20,0

гока» для диапазона измерений расхода от О

до

Таблица 83 - Соответствие «Расход - Сила

61.837 м3/ч (от 0 до 17.177 л/с):

Значение расхода, м3/ч (л/с)

Значение силы тока, соответствующее значению уровня, мА

1.3284 (0.369)

10,4

9.7056 (2.696)

13,6

28.9692 (8.047)

16,8

61.837 (17.177)

20.0

Таблица 84 - Соответствие «Расход - Сила тока» для диапазона измерений расхода от 0 до

68.494 м3/ч (от 0 до 19.026 л/с):

Значение расхода, м3/ч (л/с)

Значение силы тока, соответствующее значению уровня, мА

2.0664 (0,574)

10,4

11,97(3.325)

13,6

33,2388 (9.233)

16,8

68,494(19,026)

20,0

1аблица 85 — Соответствие «Расход - Сила тока» для диапазона измерений расхода от 0 до 106,189 м3/ч (от 0 до 29,50 л/с):

Значение расхода. м3/ч (л/с)

Значение силы тока, соответствующее значению уровня. мА

1.0368 (0.288)

7.2

8.7084 (2,419)

10,4

27.0324 (7.509)

13,6

58.7664 (16.324)

16,8

106,189 (29.5)

20,0

Таблица 86 - Соответствие «Расход - Сила тока» для диапазона измерений расхода от 0 до 1 17,589 м3/ч (от 0 до 32,66 л/с):

Значение расхода, м3/ч (л/с)

Значение силы тока, соответствующее значению уровня, мА

1.8684 (0,519)

7,2

11,3868 (3,163)

10.4

32,1588 (8,933)

13,6

66.8232 (18.562)

16,8

117,589(32.66)

20,0

Таблица 87 - Соответствие «Расход - Сила тока» для диапазона измерений расхода от 0,5 до 158,0 м3/ч (от 0,14 до 43,89 л/с):

Значение расхода, м3/ч (л/с)

Значение силы тока, соответствующее значению уровня, мА

6.6096 (1.836)

7,2

22,7628 (6.323)

10.4

51,8688(14.408)

13,6

96,2748 (26.743)

16,8

158.0 (43.89)

20,0

Значение приведенной погрешности измерений расхода определяется по формуле:

где

й/м/ i_c значение расхода, соответствующее измеренному значению силы тока проверяемым измерительным каналом ЛСДК ГТС и отображаемое па АРМ оператора;

Q т - i-e значение расхода, соответствующее силе тока, задаваемой калибратором тока;

Отах. Qmin - значения расхода. равные максимальному и минимальному значению в диапазоне измерений соответственно.

Измерительный канал ЛСДК 1 ТС считают выдержавшим проверку, если значение приведенной погрешности измеренных значений расхода дн не превышает ±0,1 %.

АСДК ГТС считают выдержавшим проверку, если 8ИК = +^пип не превышает ±5,0 %,

где 8ПИП - значение погрешности НИН, согласно его свидетельству о поверке.

7.7 Идентификации программного обеспечении
  • 7.7.1 Проверка идентификационного наименования НО

Запустить программу «Dedalus». В открывшейся программе выбрать сверху пункт меню «Справка», в выпавшем меню, выбрать пункт «О программе», на экран выведется идентификационное наименование ПО - «Dedalus». рисунок 1.

Информационно-диагностическая система (ИДС)|Dedalus

Разработана 'АО ВНИИ Гим. Б.Е.Веденеева' в качестве инструмента для сбора и систематизации инструментальных и визуальных наблюдений, автоматизации получения и обработки данных, необходимых как для оперативной диагностики, так и составления прогнозов изменения состояния гидротехнического сооружения.

•100 %

Дата и время компиляции: Nov 1 2019 19:48:10

Версия библиотеки QT:[5.5.O]

Ok | Информация о хешах

Рисунок 1 - Идентификационные данные ПО

  • 7.7.2 Проверка номера версии (идентификационный номер) ПО

Запустить программу «Dedalus». В открывшейся программе выбрать сверху пункт меню «Справка», в выпавшем меню, выбрать пункт «О программе», на экран выведется номер версии ПО - не ниже 5.5.0. рисунок 1.

  • 7.7.3 Цифровой идентификатор ПО (контрольная сумма)

Для определения цифрового идентификатора ПО (контрольной суммы) необходимо найти программный модуль «struna_manual.exe», на открывшейся виртуальной панели установить флажок «Режим поверка». Запустить программный модуль «struna_control.exe». Запустить программу хеширования файлов «MD5.exe» и подсчитать контрольную сумму файлов«51гипаmanual.exe» - B9E13C7D032ED64B4C8CB0B5ABFA1D84, «struna_control.exe» -9835F37A6F369A4E5FC0FD768F81E7DB.

8 Оформление результатов поверки
  • 8.1 Па основании положительных результатов по пунктам раздела 7 выписывают свидетельство о поверке АСДК ГТС в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815. В приложении к свидетельству указывают перечень ПК.

  • 8.2 При проведении поверки отдельных измерительных каналов и (или) отдельных автомномных блоков из состава АСДК I” ГС для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений па основании положительных результатов по пунктам раздела 7 выписывают свидетельство о поверке АСДК ГТС в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815. В приложении к свидетельству указывают перечень ПК в составе АСДК ГТС к которым была применена процедура поверки в соответствии с заявлением эксплуатирующей организации.

  • 8.3 При отрицательных результатах поверки АСДК ГТС признается негодной к дальнейшей эксплуатации и на псе выдают извещение о непригодности к применению в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815с указанием причин.

34

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
