УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной

Профилометры акустические доплеровские «Арго-600»

Методика поверки

2016 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на профилометры акустические доплеровские (далее - профилометры) «Арго-600», изготавливаемые обществом с ограниченной ответственностью «Центр научно-технических исследований «Элерон» (ООО «ЦНТИ «Элерон»), г. Москва, и предназначенные для измерений скорости водного потока, глубины водных объектов и построения профиля донной поверхности, и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При поверке выполнять операции, представленные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции

после ремонта

при периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

Определение диапазона абсолютной погрешности измерений глубины водных объектов

6.3.1

да

да

Определение диапазона и относительной погрешности измерений скорости водного потока

6.3.2

да

да

  • 2.2 Периодическую поверку допускается производить в тех диапазонах измерений скорости и глубины, которые используются при эксплуатации, по соответствующим пунктам настоящей методики. При этом, соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатанта.

  • 2.3 Допускается производить периодическую поверку отдельно, как измерительного канала скорости, так и глубины при наличии письменного запроса владельца средства измерений.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

Номера пункта методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной    схеме    и    (или)    метрологические    и    основные

технические характеристики средства поверки

6.3.1

Генератор сигналов произвольной формы 33220А, диапазон воспроизведения частоты от 1 мкГц до 6 МГц, пределы допускаемой относительной погрешности установки частоты ± 1 • 10’5

6.3.2

Государственный вторичный (рабочий) эталон единицы скорости водного потока в диапазоне значений от 0,01 до 5,00 м/с (per. № 2.1. БКГ.0001.2013).

Вспомогательные средства поверки

6.3.1

Антенна пьезоэлектрическая ППА-600, диапазон рабочих частот от 550 до 650 кГц; максимальное рабочее напряжение 200 В.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 Поверку проводить в следующих условиях:

  • - температура окружающего воздуха от 15 до 20 °C;

  • - относительная влажность воздуха от 60 до 85 %;

  • - атмосферное давление от 626 до 795 мм рт. ст.

При поверке должны соблюдаться указания, приведенные в руководстве по эксплуатации (РЭ) профилометров.

  • 4.2 К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерений и ознакомленные с документацией на средства измерений и объект поверки. Поверитель должен иметь необходимые навыки работы с персональным компьютером и программным обеспечением «Арго-2016».

  • 4.3 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» РЭ профилометра и средств поверки.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 При подготовке к поверке выполнить следующие операции:

  • - изучить РЭ на поверяемый профилометр и используемые средства поверки;

  • - проверить комплектность поверяемого профилометра;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

6 ПРОВЕД ЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

    • 6.1.1 При проведении внешнего осмотра проверить:

  • - комплектность в соответствии с паспортом;

  • - соответствие внешнего вида профилометра его описанию в РЭ;

  • - отсутствие механических повреждений и нарушений конструкции профилометра и подключаемых к нему кабелей;

  • - наличие обозначения типа и заводского номера профилометра;

  • - соответствие надписей и условных обозначений на профилометре его описанию в РЭ;

  • 6.1.2 Результаты осмотра считать положительными, если выполняются требования п.6.1.1. В противном случае профилометр бракуется.

  • 6.2 Опробование

    • 6.2.1 Профилометр установить на измерительном стенде, к нему подключить аккумулятор и переключателем на приборе подать питающее напряжение, после чего на компьютере должна появиться беспроводная сеть USoundProfile.

Профилометр подключить к компьютеру по беспроводной связи к сети USoundProfile.

На компьютере запустить программное обеспечение «Арго-2016», после чего должна автоматически запустится подпрограмма управления.

Перед включением генерирования акустических сигналов проверить, что все измерительные антенны погружены в воду, а в окне автоматизированной системы контроля ПО «Арго-2016» ни один из элементов не окрашен в красный цвет.

  • 6.2.2 Результаты опробования считать положительными, если все операции п.6.2.1 выполнены успешно. В противном случае профилометр бракуется.

6.3. Определение метрологических характеристик

  • 6.3.1 Определение диапазона и абсолютной погрешности измерений глубины водных объектов

  • 6.3.1.1 Определение диапазона и абсолютной погрешности измерений глубины водных объектов проводить в нормальных условиях в следующей последовательности:

  • - собрать схему проверки, приведенную на рисунке 1;

Антенны Антенна стендовая

Профилометр

1

2

3

Г енератор

4

Рисунок 1

- открыть окно «Поверка глубины» в меню «Окна» ПО «Арго-2016» и следовать пунктам поверки в ПО «Арго-2016» (рисунок 2). В этом режиме передатчик профилометра находится в выключенном состоянии, что исключает повреждение выходных цепей генератора.

уА                                                                               Поверка глубины (от генератора)                                                                               .?• Л

  • 1. Подключите контрольную антенну к выходу генератора.

  • 2. Установите на генераторе частоту, соответствующую рабочей частоте прибора согласно . формуляра АДП.

  • 3. Установите на генераторе уровень выходного напряжения не менее 1 В.

  • 4. Установите на генераторе длительность сигнала 40 мкс.

i

  • 5. Установите на генераторе период повторения, соответствующий глубине, выбранной для поверки. {Соответствие периода глубине смотрите в методике поверки.

  • 6. Прислоните контрольную антенну к 1 антенне, обеспечьте генерацию в соответствии с

I документацией на генератор. Нажмите кнопку 'Начать'.

I

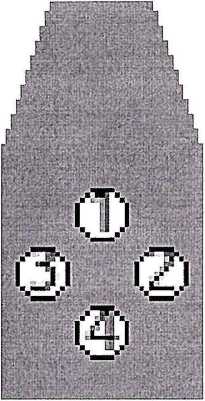

Рисунок 2

Для проведения измерений:

  • - прислонить стендовую антенну к первой антенне согласно рисунка 2 и нажать кнопку «Начать». Далее, дождаться завершения измерений глубины по первому каналу, когда значок антенны этого канала окрасится в зеленый цвет;

  • - прислонить стендовую антенну к следующей антенне и нажать кнопку «Начать». Далее, дождаться завершения измерения глубины по данному каналу, когда значок соответствующей антенны окрасится в зеленый цвет;

  • - аналогично измерить глубину по оставшимся каналам 3 и 4;

  • - после завершения измерений считать значение измеренной глубины Lu\

  • - рассчитать значение абсолютной погрешности измерений глубины водных объектов по формуле (1)

ЛА Lu - L3>

где L3 - значение заданной глубины, м.

Измерения производить при параметрах сигнала генератора приведённых в таблице 2.

Таблица 2

Глубина имитации, м

Параметры сигнала генератора

амплитуда, В

период следования, мс

длительность, мс

0,66

1,0

1,0

40,0

13,16

20,0

26,31

40,0

46,04

70,0

85,51

130,0

Во время измерений следует избегать движения или отрыва тестовой антенны относительно антенны профилометра.

  • 6.3.1.2 Результаты поверки считать положительными, если значения абсолютной погрешности измерений глубины водных объектов находятся в пределах ±0,05 м. В противном случае профилометр бракуется.

  • 6.3.2 Определение диапазона и относительной погрешности измерений скорости водного потока

  • 6.3.2.1 Для начала определения диапазона измерений скоростей и относительной погрешности измерений скоростей водного потока в меню «Окна» ПО «Арго-2016» выбрать пункт «Поверка скорости» (рисунок 3).

Установить профилометр в канал государственного вторичного (рабочего) эталона единицы скорости водного потока.

Измерения производить методом буксировки относительно неподвижной водной среды.

Относительную погрешность измерений скорости водного потока следует понимать, как разность показаний профилометра в течение времени, когда профилометр имел заданную эталоном скорость (разгон и торможение не учитываются) в диапазоне скоростей от 0,01 до 5,00 м/с.

Измерения проводить для значений скоростей, приведённых в таблице 3.

Новое измерение начинается после выбора пункта «Поверка по реальным данным», «Поверка по данным из файлов» или «Запись исходных данных в файл».

Далее начинается движение профилометра и проводится накопление данных в файл или отображение реальных данных в окне поверки скорости.

Поверка скорости_2016-07-18-11_SO

г

Номер измерения

4. Дождитесь скончания чтения файла либо нажмите кнопку ’Закончить I чтение’.

1. Выберите режим работы:

. ■ ЗапилииодчмкданИк«офайл(6е«оСравотги)

. , 11емрх»пормлсм.»>дэ«>л<м

Поверка         ид файла

Выбран режим поверки по данным из файла.

S данном режиме происходит чтение задокументированной входной информации, отображение ее на экране и последующий расчет измеренных скоростей, обработку данных и расчет измеренных скоростей можно проводить неоднократно, изменял параметры обработки данных.

1

2, Выберите файл с записанными входными данн ыми:

.......... ... ........

. )201t074W ttmp                                                     ,

1O»np

Л ч ?л4

ЯНЯЯВВяМЯН

Г"' '   ‘          ■

■J !

; 2O164)’.1&.12.22 rp

___. :...

1                1       |       *       т

---:.... l_____

Г_.,_.. п...| г    ........| ,, д

-т———г-т--г—i—

г т

..г..;

Щелчок правей кнопкой мыши-отмена ввода интервала.

6. Нажмите кнопку 'Рассчитать* для расчета средней скорости.

8 результате появится окно со средней измеренной скоростью.

Повторяйте пункта) 2 -6 для разных файлов,

1 Для одного 1! того .хе фвклв возможно повторение пунктов 5-6, то есть изменение интервала усреденеияя (удаление интервала • щелчок правой кнопкой мыши в обгнети интервала} и последующий перерасчет

!

1

___________________ Номер измерения___________

| — Н>1>ра<1л.схоррс«м(1),гр«д];-• №щчи1Л.скорости ОД трал ] - ■ Изпмол схоросгн (3), гр'зд   Гданацыритеракидлоутреди

.    ,    ,    р

10

_____________Номер измерения

- Профиль . дшь м     ■. Границы ичтороалз дпл усредн.

___________________________ номер измерения

I РАч.<хор<ктьв1луч?(П,и/е )--Рад.сююо<т*о2л>чв(9,ы/(.] Рад. схорскт. о 5 луы (1). м/с | Рад. иосюстьв 4 лу*>» Й),«/с Р.Я«срьсп.ч 1    (Д,ку<   -Рал, ск6?ость о 2 лл» (0, м/с   Рц.схоускио 3             р,а«ор«тьв4^ч^ОДи/С

I Радчкоооссь и 1 луч»        Г Яал.сховасть о 2 лсс»0|. мЦ Вад. схоыжть а 3 луче' (Ji, м/с | Рад о«ю«t. е 4 лум Ок м/с-:

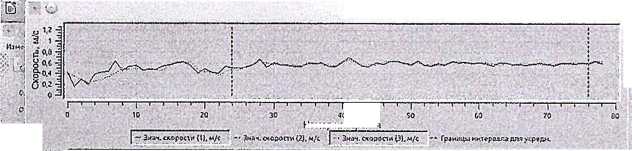

Рисунок 3

15. Выберите нз любом графике интервал для усреднения с установившейся скоростью. Задайте первую границу интервала         !i

; двойным щелчком левой кнопки мыши. Передвиньте мышь нз вторую ( границу. Задайте вторую границу интервала одиночным щелчком левой И кнопки мыши.                                              р

I

I ] I: Г

В появившемся окне, отметить интервал движения по реальным или записанным в файл данным измерений, когда профилометр двигался равномерно с установившейся скоростью.

Установить время накопления разверток:

  • - для скоростей не выше 2 м/с...........от 1 до 2 с,

  • - для скоростей выше 2 м/с...............0,25 с.

После этого нажать кнопку «Рассчитать» и считать показания в окне «Результаты поверки».

Таблица 3

Заданная скорость, м/с

Измеренная скорость, м/с

Относительная погрешность измерений, %

0,01

0,03

0,05

0,1

0,2

0,5

1,0

1,5

2,0

3,0

4,0

  • 6.3.2.2 Относительную погрешность измерений скоростей водного потока д, в каждой точке диапазона измерений скорости определять по формуле (2):

5; = 100|Уиг-^Кь

где VU[ - измеренное значение скорости водного потока в i-u точке, м/с;

Vgi - действительное значение скорости водного потока, измеренное эталонной гидродинамической установкой в i-й точке, м/с.

  • 6.3.2.3 Результаты поверки считать положительными, если значения относительной погрешности измерений скорости водного потока находятся в пределах ±2,0 %. В противном случае профилометр бракуется.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительных результатах поверки на профилометр выдается свидетельство установленной формы.

  • 7.2 В случае отрицательных результатов поверки, поверяемый профилометр к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник отдела 340

ФГУП «ВНИИФТРИ»

Инженер отдела 340

ФГУП «ВНИИФТРИ»
