Методика поверки «Газоанализаторы СЕАН» (ЯРКГ2.840.028МП)
ИНСТРУКЦИЯ
ГАЗОАНАЛИЗАТОРЫ СЕАН
Методика поверки
ЯРКГ2.840.028МП
Москва 20] 1 г.
Настоящая инструкция распространяется на газоанализаторы СЕАН (в дальнейшем - газоанализаторы), выпускаемые ООО Бюро аналитического приборостроения ХРОМДЕТ-ЭКОЛОГИЯ в соответствии с техническими условиями ЯРКГ 2.840.028. ТУ.
Методика устанавливает методы и средства первичной и периодической поверок газоанализаторов при выпуске и в процессе эксплуатации.
Интервал между поверками - один год.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения операции при проведении поверки: | |
первичной |
периодической | ||
Внешний осмотр |
5.1 |
Да |
Да |
Опробование - проверка самотестирования при включении; |
5.2 5.2.1 |
Да |
Да |
- проверка идентификационных данных ПО. |
5.2.2 |
Да |
Да |
Определение основной погрешности |
5.3 |
Да |
Да |
Определение относительной погрешности срабатывания сигнализации |
5.4 |
Да |
Да |
Определение времени установления показаний |
5.5 |
Да |
Да |
-
1.1 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую проверку прекращают.
-
2.1 При проведении поверки применяют следующие средства поверки:
-
- термометр ТЛ-4, ГОСТ 28498-90;
-
- психрометр аспирационный электрический М-34, ТУ 25-1607.054-85, диапазон измерений (10 - 100)%;
-
- барометр-анероид специальный БАММ-1, диапазон измерений 80 - 106 кПа, погрешность измерений ± 200 Па, ТУ 25-04-1513-79;
-
- генератор аммиака переносный ГЕА-01, ЯРКГ 5.184.003 ТУ, диапазон создаваемых концентраций аммиака в воздухе от 10 до 2000 мг/м3, пределы допускаемой относительной погрешности ± 7 %;
-
- генератор газовых смесей ГГС-03-03, ШДЭК. 418313.001 ТУ, в комплекте с ГСО-ПГС CO/N2, NO2/N2, H2S/N2, ГСО № 3814 - 87 в баллонах под давлением по ТУ 6-16-2956-92;
-
- генератор ТДГ-01 в комплекте с ИМ сероводорода по ИБЯЛ.418319.013 ТУ, ИМ диоксида серы по ИБЯЛ.418319.013 ТУ, ИМ диоксида азота по ИБЯЛ.418319.013 ТУ;
-
- генератор хлора ГХ-120;
-
- ГСО-ПГС СН4 в воздухе в баллонах под давлением по ТУ 6-16-2956-92;
-
- поверочный нулевой газ (воздух) в баллоне под давлением, ТУ 6-21-5-82;
-
- индикатор расхода-ротаметр РМ-А-0.083 УЗ по ТУ 25-02.070213-82, кл. 4;
-
- вентиль тонкой регулировки АПИ 4.463.008;
-
- секундомер механический СОСпр-2б-2-010 2-го класса точности;
-
- трубка фторопластовая Ф4-Д по ТУ 6-05-987-79;
-
- насадка для калибровки ЯРКГ 6.471.004.
Примечание:
-
- все средства поверки должны иметь действующие свидетельства о поверки и аттестаты;
-
- допускается применение других средств поверки, метрологические характеристики не хуже указанных.
-
3.1 При проведении поверки выполняют:
-
- правила техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75;
-
- правила техники безопасности в соответствии с "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 10-115-96)";
-
3.2 Помещение, в котором проводят поверку оборудуют приточно-вытяжной вентиляцией и не допускают сброс ПГС в атмосферу рабочих помещений
-
4.1 При проведении поверки соблюдают следующие условия:
-
- температура окружающего воздуха, оС: 20 ± 5;
-
- относительная влажность окружающего воздуха, от 30 до 80%
-
- атмосферное давление, кПа От 84.4 до 106,7
-
- механические воздействия, наличие пыли, внешние электрические и магнитные поля, кроме земного, должны быть исключены.
-
4.2 Перед проведением поверки выполняют следующие подготовительные работы:
-
1) газоанализаторы подготавливают к работе в соответствии с Руководством по эксплуатации ЯРКГ 2.840.028;
-
2) ГСО-ПГС в баллонах под давлением выдерживают в помещении, в котором производится поверка в течение 24 часов;
-
3) пригодность ГСО-ПГС должна быть подтверждена паспортами на них;
3) включают приточно-вытяжную вентиляцию.
5 ПРОВЕДЕНИЕ ПОВЕРКИ-
5.1 Внешний осмотр
При внешнем осмотре устанавливают соответствие поверяемого газоанализатора следующим требованиям:
1) комплектность и маркировка газоанализатора соответствуют требованиям Руководства по эксплуатации ЯРКГ 2840028;
2) газоанализатор не имеет механических повреждений, влияющих на его работоспособность.
-
5.2 Опробование
Опробование газоанализатора осуществляют в соответствии с инструкцией по эксплуатации прибора. Газоанализатор включают и проверяют прохождение программы самотестирования.
-
5.2.1 Проверка самотестирования газоанализатора.
Процедура проверки самотестирования газоанализаторов (все модели, кроме СЕАН-О2) осуществляется следующим образом:
- после нажатия кнопки РЕЖИМ и удержания ее в течение 5 секунд все участки дисплея высвечиваются, включается подсветка дисплея, срабатывает звуковой сигнал тревоги, светодиод и вибратор.
После этого на дисплее появляется версия программного обеспечения, появляется информационное сообщение (п.2.2.1 Руководства по эксплуатации), отображается измеряемое вещество. Затем на дисплее отображается значение Порога 1, дважды вспыхивает светодиод и в левом углу дисплея появляется число 10. Затем отображается концентрация, соответствующая Порогу 2, дважды зажигается светодиод и дважды звучит сигнал, частота которого в два раза выше предыдущего. При этом в правом верхнем углу появляется предупреждающая надпись и появляется число 20. Затем на экране отображаются текущие значения концентрации измеряемого газа.
Процедура проверки самотестирования модели СЕАН-О2 отличается тем, что после нажатия кнопки РЕЖИМ в течение 15 минут происходит прогрев сенсора. Вид дисплея при этом приведен в п. 2.2.1 Руководства по эксплуатации.
В ходе проверки следует проверить выключение газоанализатора, которое осуществляется путем нажатия кнопки РЕЖИМ и удержания ее в нажатом состоянии, до тех пор, пока на экране не появится сигнал OFF.
-
5.2.2 Проверка идентификационных данных ПО газоанализаторов СЕАН
При опробовании проверяют соответствие идентификационных данных ПО газоанализаторов СЕАН
При включении прибора на дисплее должно высвечиваться
-
- идентификационное наименование ПО: «PROJ_EX»;
-
- номер версии ПО: «а1.01».
-
5.3 Определение основной погрешности
-
5.3.1 Определение основной погрешности производится в следующей последовательности:
-

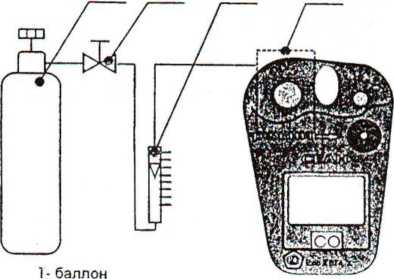

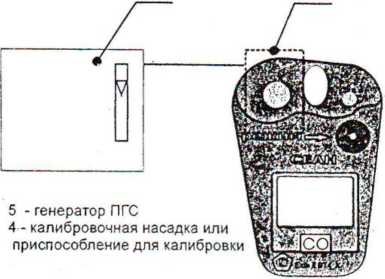

На вход газоанализатора, включенного в газовую схему (рис.1) подают ГСО-ПГС в последовательности №№ 1-2-3-2-1-3 в соответствии с измеряемым веществом. Продолжительность подачи каждой смеси 3 мин.
-
2 - вентиль
-
3 - ротаметр
-
4 - калибровочная насадка или
'приспособление для калибровки
Рис. 1. Схема соединения газоанализатора с источником ПГС
Фиксируют установившиеся показания газоанализатора при подаче каждой ПГС.
Основную приведенную погрешность для каждой точки, %, рассчитывают по формуле:
где С - измеренное значение массовой концентрации (объемной доли) измеряемого компонента в одной точке, мг/м3 (%);
C - действительное значение массовой концентрации (объемной доли) измеряемого компонента в ПГС, мг/м3 (%), массовая концентрация измеряемого компонента в ПГС в мг/м3 рассчитывается с использованием формулы и коэффициентов, приведенных в Приложении 1;
С - верхний предел поддиапазона измерений, для которого нормированы пре-
делы допускаемой основной приведенной погрешности (см. таблицу 2). Основную относительную погрешность для каждой точки, %, рассчитывают
по формуле: |
C -C s C C°-100 . С Co |
Газоанализаторы считают выдержавшими поверку, если основная погрешность газоанализатора не превышает пределов указанных в таблице 2. Таблица 2
Газоанализа тор |
Определяемый компонент |
Диапазон, мг/м3 |
Пределы допускаемой основной погрешности, % | ||
показаний |
измерения |
приведенной |
относительной | ||
СЕАН-СО |
СО |
0 - 400 |
0 - 20 20 - 200 |
±20 |
±20 |
CEAH-NH3 |
NH3 |
0 - 70 |
0- 20 20 - 70 |
±20 |
±20 |
CEAH-H2S |
H2S |
0 - 60 |
0 - 3 3 - 30 |
±20 |
±20 |
CEAH-SO2 |
SO2 |
0 - 50 |
0 - 10 10 - 25 |
±20 |
±20 |
CEAH-CI2 |
Cl2 |
0 - 20 |
0 - 1 1 - 20 |
±20 |
±20 |
CEAH-NO2 |
NO2 |
0 - 20 |
0 - 2 2 - 10 |
±20 |
±20 |
СЕАН-NO |
NO |
0 - 60 |
0 - 3 3 - 30 |
±20 |
±20 |
СЕАН-О2 |
О2 |
0 - 30 об. доля, % |
0 - 30 об. доля, % |
±3,5 |
- |
-
5.4 Определение относительной погрешности срабатывания сигнализации Проверка срабатывания сигнализации производится следующим образом:
- в процессе самотестирования проверяется наличие Порога 1 и Порога 2, значения которых должны соответствовать п. 1.2.22.3 Руководства по эксплуатации;
- на вход газоанализатора, включенного в газовую схему по рис. 1 в течение не менее 3 минут подают ГСО-ПГС № 3, в соответствии с измеряемым веществом;
-
- фиксируют показания дисплея при каждом включении сигнализации.
Результаты проверки считаются положительными, если разница между значениями порогов сигнализации, указанными в таблице 3 Руководства по эксплуатации, и показаниями газоанализаторов, при которых происходит срабатывание сигнализации, не превышает 10%.
-
5.5 Определение времени установления показаний
-
5.5.1 Определение времени установления показаний допускается производить одновременно с определением основной погрешности в следующем порядке:
-
-
- на вход газоанализатора (рис.1) подают ГСО-ПГС № 3,
-
- фиксируют установившиеся показания газоанализатора;
-
- вычисляют значение концентрации равное 0, 9 от установившихся показаний газоанализатора;
-
- вторично подают на вход газоанализатора ГСО-ПГС № 3 , включают секундомер и фиксируют время достижения рассчитанной выше концентрации.
Результаты считаются положительными, если время установления показаний не превышает 60 секунд.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1 Результаты поверки газоанализаторов оформляются протоколом и свидетельством о поверке установлено формы по ПР 50.2.006.
-
6.2 Сведения о первичной поверке заносятся в раздел 5 Паспорта на газоанализатор ЯРКГ 2 840 028ПС.
-
6.3 Газоанализаторы, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Газоанализаторы изымаются из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.
-
6.4 После ремонта газоанализаторы подвергают поверке.
Старший научный сотрудник ФГУП «ВНИИМС»
В. В. Пебалк
Перечень ПГС, применяемых при проведении испытаний газоанализаторов СЕАН
Модель газоанализатора/ определяемый компонент |
Диапазон измерений, мг/м3 |
Номинальное значение объемной доли целевого компонента в ПГС, млн-1* |
Источник получения ПГС | ||
ПГС № 1 |
ПГС № 2 |
ПГС № 3 | |||
СЕАН-СО Оксид углерода |
0 - 200 |
ПНГ |
21,50 ± 2,2 |
154 ±8,5 |
ГСО-ПГС № 3843-87 СО-воздух (для 1 диапазо-на);ГСО-ПГС № 9792-2011 СО-воздух (для 2 диапазона) |
СЕАН-КН3 Аммиак |
0 - 100 |
ПНГ |
35±3,5 |
127±12,6 |
ГСО-ПГС № 9167-2008 КН3-воздух в комплекте с генератором газовых смесей 655ГР-05 |
СЕАН-Н^ Сероводород |
0 - 30 |
ПНГ |
2,8 ± 0,3 |
17,6 ± 1,8 |
ГГС-03-03 в комплекте с ГСО- ПГС состава H2S - азот в баллоне под давлением № 4283-88 (для 1 диапазона - генератор ТДГ-01 в комплекте с ИМ сероводорода по ИБЯЛ.418319.013 ТУ) |
СЕАН^О2 Диоксид серы |
0 - 25 |
ПНГ |
5,3 ±0,5 |
9,4 ± 1,0 |
ГГС-03-03 в комплекте с ГСО-ПГС состава SO2 -азот в баллоне под давлением № 4036-87 (для 1 диапазона - генератор ТДГ-01 в комплекте с ИМ диоксида серы по ИБЯЛ.418319.013 ТУ) |
СЕАН-С12 Хлор |
0 - 20 |
ПНГ |
0,40 ± 0,04 |
6,0 ± 0,6 |
Генератор хлора ГХ-120 |
сеан-ко2 Диоксид азота |
0 - 10 |
ПНГ |
1,30 ± 0,15 |
4,20 ± 0,40 |
Генератор ТДГ-01 с ИМ диоксида азота по ИБЯЛ.418319.013 ТУ |
сеан-о2 Кислород |
0 - 30 %об. |
ПНГ |
15,0 ± 0,5** |
29,0 ± 0,5** |
ГСО-ПГС № 3726-87 О2-^ ; ГСО-ПГС № 3726-87 О2-^ |
* для всех компонентов за исключением кислорода
** значения концентрации даны в об.доле, %
Формула пересчета объемной доли целевого компонента в ПГС в мг/м3
Значение массовой концентрации целевого компонента в ПГС в мг/м3 С0 при температуре 20 ОС и давлении 101,3 кПа рассчитывают по формуле
Со= Со,-Ki,
где CoV - объемная доля в млн-1;
K - коэффициент, равный: |
1,165 для СО; 0,708 для NH3; 1,42 для H2S; 2,66 для SO2; 3,00 для Cl2; 1,91 для NO2. |
