Руководство по эксплуатации «Источники питания постоянного тока GPS-1830D, GPS-1850D, GPS-3030D/3030DD» (г.р.19808-07)

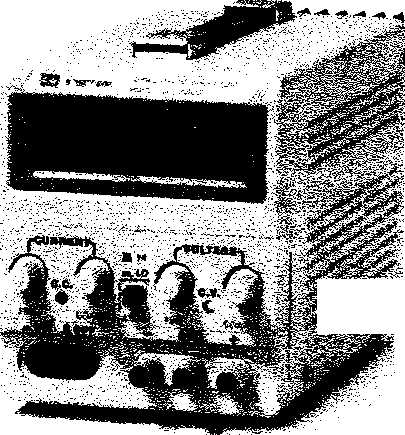

GPS-1830D

GPS-1850D GPS-3030D/3030DD

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Москва 2006

Настоящая методика поверки распространяется на импульсные источники питания постоянного тока SPS-1230, SPS-1820 SPS-3610, SPS-606 и устанавливает методику ее первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

При проведении поверки проводят операции, указанные в таблице 8.1 и должны использоваться средства поверки указанные в таблице 8.2

Таблица 8.1 - Операции поверки

При несоответствии характеристик поверяемого источника питания постоянного тока, установленным требованиям П' любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключение? оформления результатов по п. 8.6.2.

Таблица 8.2

Допускается применять другие средства поверки, метрологические и технические характеристики которых не xj приведенных в таблице 8.2.

Все средства поверки должны быть исправны и поверены.

К поверке источников питания постоянного тока допускают лиц, аттестованных на право поверки средств измерш электрических величин и прошедших обучение работе с источниками питания.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановка напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-ПОТ РМ-016-2001 РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатш электроустановок».

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства пове и источники питания.

8.4. Шри проведении поверки должны соблюдаться следующие условия; температура окружающей среды, °C относительная влажность воздуха, % атмосферное давление, кПа

- электропитание - однофазная сеть, В

8.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенны.м в соответствующих эксплуатацион документах.

Внешний осмотр

При внешнем осмотре устанавливается комплектность источников питания постоянного тока. На корпусе источнг постоянного тока не допускается наличие механических повреждений, влияющих на работоспособность. Сетевой кабел выходу источника питания нагрузку и проверяют наличие выходного напряжения и тока и возможность их регулировки.

8.5.3 Определение метрологических характеристик

• 8.5.3.1 Определение основной абсолютной погрешности измерения (установки) выходного напряжения.

Погрешность измерения выходного напряжения определяется путем измерения выходного напряжения вольтметром В7-34А прк токе нагрузки, равном 0,8 1макс в режиме стабилизации напряжения.

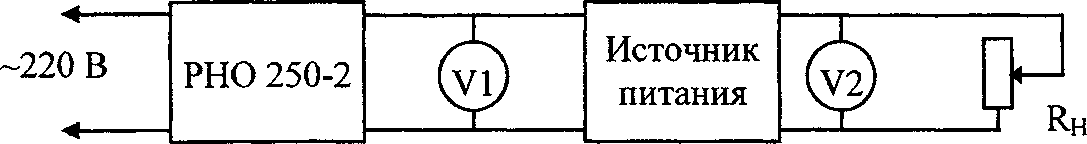

Структурная схема соединения приборов приведена на рис. 1.

Рис. 1. Структурная схема измерения основной относительной погрешности измерения (установки) выходного напряжения. VI - вольтметр напряжения питания Э533.

V2 - вольтметр выходного напряжения В7-34А.

Rh - реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Погрешность определяется в точках; L0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного напряжения с остановками не менее 10 с в каждой из перечисленных точек;

Установить регуляторами выходного тока источника питания максимальное значение.

Установить реостатом Кц по индикатору источника питания значение выходного тока; 24А для SPS-1230, 16 А для SPS-1820, 8 А длз SPS-3610 и 4,8 А для SPS-606.

нагрузки для поддержания заданного тока провести измерения в указанных точках.

По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного напряжения по формуле: Ai= (Ui - Uivz)

где Ui - показание, считанное с цифрового индикатора источника питания в i-ой точке, В;

Uiv2 - показание, считанное с вольтметра V2 в i-ой точке, В.

Основная абсолютная погрешность не должна превышать для всех результатов измерений;

±(0,005xUi + 0,02) В для источников питания SPS-1230 и SPS-1820;

±(0,005x0i + 0,2) В для источников питания SPS-3610 и SPS-606.

Нормируемые значения абсолютной погрешности измерения выходного напряжения

• 8.5.3.2 Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10 ‘ номинального напряжения в режиме стабилизации напряжения.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значе выходных напряжений, равных 0,1 Умакс и Омаке и токе нагрузки равном 0,8 1макс.

Структурная схема соединения приборов приведена на рис. 2.

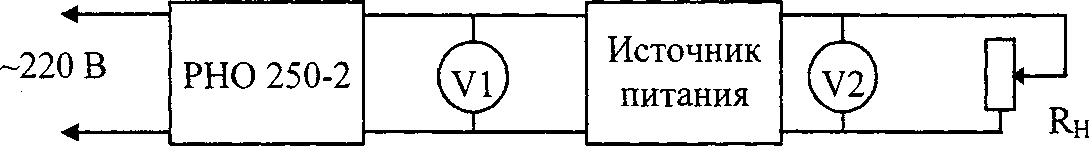

Рис. 2. Структурная схема измерения нестабильности выходного напряжения от изменения напряжения питающей сети и нагрузки в режиме стабилизации напряжения.

VI - вольтметр напряжения питания Э533.

V2 - дифференциальный вольтметр для измерения нестабильности выходного напряжения В2-34.

Установить регуляторами выходного тока источника питания максимальное значение.

Поочередно установить регуляторами выходного напряжения источника питания по встроенному индикатору значения Пмакс и О, Пмакс;

Установить реостатом Rh по индикатору источника питания значение выходного тока: 24 А для SPS-1230, 16 А для SPS-1820, 8 ? для SPS-3610 и 4,8 А для SPS-606.

При номинальном напряжение питающей сети установить дифференциальный вольтметр В2-34 в режим измерения приращени напряжения.

Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до +10 % (242 В), зате; от номинального до минус 10 % (198 В).

Измерение нестабильности выходного напряжения производить через 5 мин. после установки напряжения питающей сети п изменению показаний дифференциального вольтметра В2-34 относительно показаний при номинальном напряжении питающе сети.

Нестабильность выходного напряжения от изменения напряжения питающей сети на ±10 % от номинальног значения не должна превышать ±5 мВ для всех результатов измерений.

• 8.5.3.3 Определение нестабильности выходного напряжения при изменении тока в нагрузке от 0,9 1макс до 0 режиме стабилизации напряжения.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значени выходного напряжения, равного Пмакс и токах нагрузки равных 0,9 1макс и 0.

Структурная схема соединения приборов приведена на рис. 2.

Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору максимальнс значение: 12 В для SPS-1230, 18 В для SPS-1820, 36 В для SPS-3610 и 60 В для SPS-606.

Установить реостатом нагрузки по индикатору источника питания ток равный 0,9 Емакс: 27 А для SPS-1230, 18 А для SPS-1820, 9 . для SPS-3610 и 5,4 А для SPS-606.

Установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.

Отключить нагрузку от источника питания.

Moivivnvnntv ииполаиии диффсрснцигхльни! U волымсгра DZ-J4 относитсльно показании при ТО КС нагрузки и,9 1макс. Нестабильность выходного напряжения не должна превышать ±(0,003xUycT + 5) мВ.

Нормируемые значения нестабильности выходного напряжения; ±5,036 мВ для SPS-1230, ±5,054 мВ дл 1820, ±5,108 мВ для SPS-3610 и ±5,18 мВ для SPS-606.

• 8.5.3.4 Определение уровня пульсаций выходного напряжения в режиме стабилизации напряжения. Поверка производится вольтметром ВЗ-57 при значении выходного напряжения, равного Пмакс и токах нагрузки равных 0,9 Г 0.

ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на резу] измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (мер мкГн), минимизировать площади контуров измерительных цепей, не проводить измерения вблизи источ электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).

Структурная схема соединения приборов приведена на рис. 3.

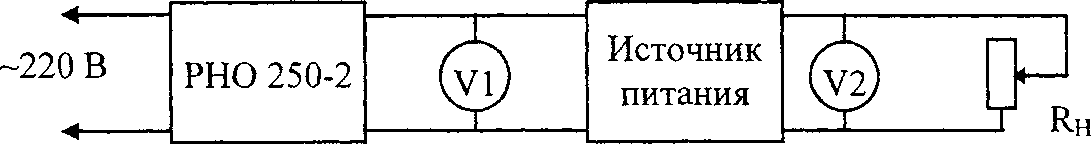

Рис. 3. Структурная схема измерения пульсации выходного напряжения в режиме стабилизации напряжения. VI - вольтметр напряжения питания Э533.

V2 - вольтметр для измерения пульсации выходного напряжения ВЗ-40.

Rh - реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору максимг значение; 12 В для SPS-123O, 18 В для SPS-1820, 36 В для SPS-3610 и 60 В для SPS-606,

Установить реостатом нагрузки по индикатору источника питания ток равный 0,9 1макс: 27 А для SPS-1230, 18 А для SPS-182 для SPS-3610 и 5,4 А для SPS-606.

Отключить нагрузку от источника питания.

Измерение пульсаций выходного напряжения производить через 5 мин. после установки тока нагрузки равных 0,9 1макс г показаниям вольтметра ВЗ-40.

Пульсации выходного напряжения в режиме стабилизации напряжения не должны превышать 5 мВ.

• 8.5.3.5 Определение основной абсолютной погрешности измерения (установки) выходного тока.

резисторе при выходном напряжении, равном и,8 и макс. Структутэная схема соединения приборов приведена на рис. 4.

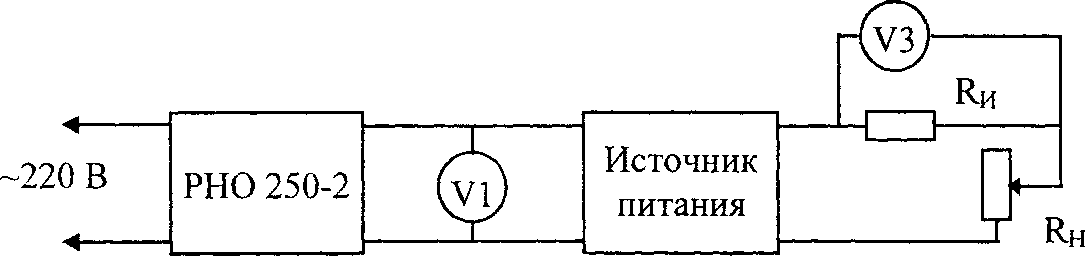

Рис. 4. Структурная схема измерения основной относительной погрешности измерения выходного тока, VI - вольтметр напряжения питания Э533.

V3 - вольтметр для определения выходного тока В7-34А.

Rh - реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Ки - мера сопротивления РЗЮ (0,001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS-3610 и SPS-606).

Погрешность определяется в точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного тока с остановками не менее 1 мин в каждой из перечисленных точек:

Установить регу'лятором выходного напряжения по встроенному индикатору значение .

Установить регуляторами выходного тока источника питания максимальное значение. 0,8 Пмакс: 9,6 В для SPS-1230, 14,4 В дл SPS-1820, 28,8 В для SPS-3610 и 48 В для SPS-606.

Установи! ь реостатом нагрузки значение тока равное максимальному.

___________лаулдии поверяемой точки вычислить погрешность измерения выходного тока по формуле;

Д1= (И - UvaiAW

где П - показание, считанное с цифрового индикатора источника питания в i-ой точке, А;

Uiv3 - показание, считанное с вольтметра V3 в i-ой точке по формуле. В;

Ви - значение меры сопротивления РЗЮ (0.001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS-. SPS-606).

Основная относительная погрешность не должна превышать для всех результатов измерений ±(0,005х

0,2) А для источников SPS-1230 и SPS-1820 и ±(0,005х1уст + 0,02) А для источников SPS-3610 и SPS-606. Нормируемые значения абсолютной погрешности измерения выходного тока

• 8.5,3.6 Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10 % от номинал! напряжения в режиме стабилизации тока.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при знач выходного тока 1макс и выходном напряжении 0,8 Омаке.

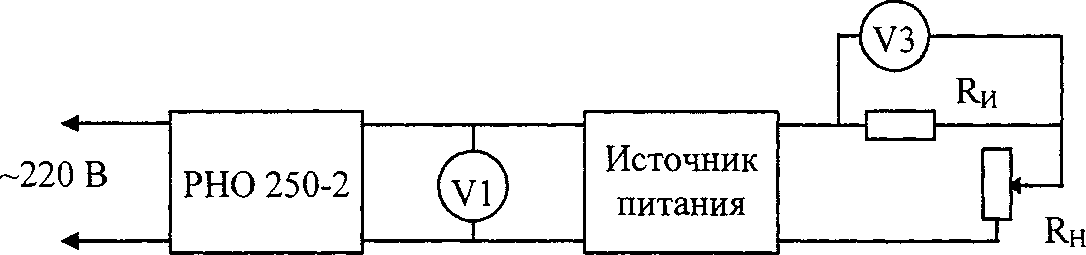

Рис. 5. Структурная схема измерения нестабильности выходного тока от изменения напряжения питающей сети и напряжения на нагрузке в режиме стабилизации тока,

VI - вольтметр напряжения питания Э533.

V3 - дифференциальный вольтметр для измерения нестабильности выходного напряжения В2-34.

Rh - реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Rh - мера сопротивления РЗ10 (0,001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS-3610 и SPS-606).

Установить регуляторами выходного тока источника питания максимальное значение.

Установить регуляторами выходного напряжения источника питания по встроенному индикатору значение 0,8 Омаке; 9.6 В для SPS-1230, 14,4 В для SPS-1820, 28,8 В для SPS-3610 и 48 В для SPS-606.

Установить реостатом Rh по индикатору источника питания значение выходного тока 1макс: 30 А (Rh~0,3 Ом) для SPS-1230, 20 А (Rh=0.7 Ом) для SPS-1820, 10 А (Rh=:2,8 Ом) для SPS-3610 и 6 А (Rh~7 Ом) для SPS-606, чтобы источник питания перешел в режим стабилизации тока.

При номинальном напряжение питающей сети установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.

Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до +10 % (242 В), затем от номинального до минус 10 % (198 В).

Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения питающей сети по изменению показаний дифференциального вольтметра В2-34 относительно показаний при номинальном напряжении питающей сети.

Нестабильность выходного тока от изменения напряжения питающей сети на ±10 % от номинального значения не должна превышать ±3 мА для всех результатов измерений.

• 8.5.3.7 Определение нестабильности выходного тока при изменении напряжения на нагрузке от 0,9 Пмакс до о в режиме стабилизации тока.

Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значении выходного тока 1макс и напряжениях на нагрузке равных 0,9 Пмакс и 0.

,         ,  ...------------ uiiluu итиппл ivittKVniViajibtlUC .ЗМачСНИС.

Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору значение 0,9 10,8 В для SPS-I230, 15,4 В для SPS-1820, 32,4 В для SPS-3610 и 54 В для SPS-606.

Установить реостатом нагрузки по индикатору источника питания ток равный 1макс: 30 А (Rh~0,3 Ом) для SPS-1230, 20 А (. Ом) для SPS-1820, 10 А (Rh~3,0 Ом) для SPS-3610 и 6 А (Rh=:8 Ом) для SPS-606, чтобы источник питания перешел в стабилизации тока.

Установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.

Закоротить нагрузку источника питания.

Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения нагрузки равных 0,9 Омаке изменению показаний дифференциального вольтметра В2-34 относительно показаний при напряжении на нагрузке 0,9 Ом Нестабильность выходного тока не должна превышать ±(0,002х1уст + 3) мА.

Нормируемые значения нестабильности выходного напряжения: ±3,09 мА для SPS-1230, ±3,06 мА дл 1820, ±3,03 мА для SPS-3610 и ±3,018 мА для SPS-606.

• 8.5.3.8 Определение уровня пульсаций выходного тока в режиме стабилизации тока.

Поверка производится вольтметром ВЗ-57 при значении выходного тока 1макс и напряжениях на нагрузке равных 0,9 Смаке и (

ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на резуг измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (мег мкГн), минимизировать площади контуров измерительных цепей, не проводить измерения вблизи исто’^ электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).

Структурная схема соединения приборов приведена на рис. 6.

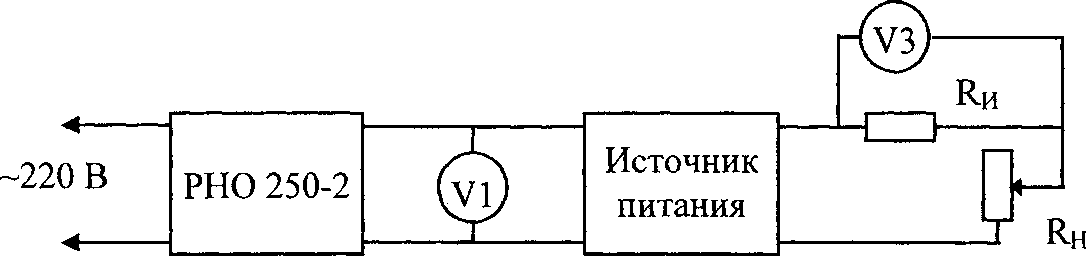

Рис. 6. Структурная схема измерения пульсации выходного тока в режиме стабилизации тока.

VI - вольтметр напряжения питания Э533.

V3 - вольтметр для измерения пульсации выходного тока ВЗ-40.

Rh - реостат нагрузки РПС-2 (4,5 Ом - 8 шт., 22 Ом - 2 шт.).

Яи - мера сопротивления Р310 (0,001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS-3610 и SPS-606).

тановить регуляторами выходного тока источника питания максимальное значение.

тановить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору значение 0,9 Омаке;

• 10,8 В для SPS-1230, 15,4 В для SPS-1820, 32,4 В для SPS-36I0 и 54 В для SPS-606.

тановить реостатом нагрузки по индикатору источника питания ток равный 1макс: 30 А (Rh~0,3 Ом) для SPS-1230, 20 А (Rh -0.7 Ом) для SPS-1820, 10 А (Кн~3,0 Ом) для SPS-3610 и 6 А (Ян~8 Ом) для SPS-606, чтобы источник питания перешел в режим стабилизации тока.

(оротить нагрузку источника питания.

мерение пульсаций выходного тока производить через 5 мин, после установки напряжения нагрузки равных 0,9 Омаке и 0 по показаниям вольтметра ВЗ-40.

пичину пульсаций тока вычислить по формуле;

1пульс= Оуз/Ки

где Uv3 - показание, считанное с вольтметра V3, В;

Rh - значение меры сопротивления F310 (0,001 Ом для SPS-1230 и SPS-1820; 0,01 Ом для SPS-3610 и SPS-606).

льсации выходного тока в режиме стабилизации тока не должны превышать 30 мА для SPS-1230, 10 мА для SPS-1820, 5 мА для SPS-3610 и 3 мА для SPS-606.

.4 Оформление результатов поверки.

• 8.5.4.1 Положительные результаты поверки источников питания постоянного тока SPS-1230, SPS-1820 SPS-3610 и SPS-606 эрмляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 8.5.4.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания доянного тока SPS-1230, SPS-1820 SPS-3610 и SPS-606 к дальнейшей эксплуатации не допускают и выдают извещение о (ригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности.
