Руководство по эксплуатации «СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ ПСЧ-4ТМ.05МД» (ИЛГШ.411152.177РЭ1 с изменением № 1)

УТВЕРЖДАЮ

.^адхЬирейгор техник

городский ЦСМ»

Ф.В. Балашов

Настоящая методика составлена с учетом требований Приказа Минпромторга № 1815 от 02.07.15, РМГ 51-2002 в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

(Измененная редакция, Изм. № 1)

Настоящая методика распространяется на счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МД (далее счетчики):

- трансформаторного включения ПСЧ-4ТМ.05МД.01 - ПСЧ-4ТМ.05МД.19;

- непосредственного включения ПСЧ-4ТМ.05МД.21 - ПСЧ-4ТМ.05МД.25;

- двунаправленные ПСЧ-4ТМ.05МД.01 - ПСЧ-4ТМ.05МД.07, ПСЧ-4ТМ.05МД.21, (далее двунаправленные), предназначенные для учета активной и реактивной энергии прямого и обратного направления;

- однонаправленные ПСЧ-4ТМ.05МД.09, ПСЧ-4ТМ.05МД.11, ПСЧ-4ТМ.05МД.23 (далее однонаправленные), предназначенные для учета только активной энергии независимо от направления (учет по модулю).

- комбинированные ПСЧ-4ТМ.05МД.13 - ПСЧ-4ТМ.05МД.19, ПСЧ-4ТМ.05МД.25 (далее комбинированные), предназначенные для учета активной энергии независимо от направления (учет по модулю) и реактивной энергии прямого и обратного направления;

До ввода в эксплуатацию и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый экземпляр счетчиков.

Интервал между поверками 12 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку проводят при эксплуатации счетчиков в случае:

- повреждения знака поверки и в случае утраты паспорта;

(Измененная редакция, Изм. № 1)

- ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

- при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

- продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

Допускается проведение поверки на установке УАПС-1 с максимальным током 50 А.

(Измененная редакция, Изм. № 1)

(Измененная редакция, Изм. № 1)

- температура окружающего воздуха (23 ± 2)°С ;

• -  относительная влажность воздуха (30 - 80) %;

• -  атмосферное давление (630 -795) мм. рт. ст;

• -  внешнее магнитное поле не превышает естественного фона;

• -  частота измерительной сети (50 ± 0,3) Гц;

• - форма кривой напряжения и тока измерительной сети синусоидальная с Кг не более 2 %;

• - отклонение каждого из фазных или линейных напряжений от среднего значения не более ± 1,0 %;

• -  отклонение тока в каждой из фаз от среднего значения не более ± 1,0%;

  						Лист
  					ИЛГШ.411152.177РЭ1	5
  Изм	Лист	№ докум.	Подп.	Дата

- значение сдвига фаз для каждого тока от соответствующего фазного напряжения независимо от коэффициента мощности не должны отличаться друг от друга более чем на 2°.

щие цепи напряжения и тока. И, если они были установлены, восстановить их после проведения поверки.

• - счетчик непосредственного включения должен подключаться к установке для проверки счетчиков электрической энергии УАПС-1М (далее поверочная установка) по схеме, приведенной на рисунке А.1 приложения А, испытательные выходы счетчика должны подключаться по схеме, приведенной на рисунке А.2 приложения А;

• - счетчик трансформаторного включения должен подключаться к установке, состоящей из трехфазного ваттметр-счетчика эталонного ЦЭ7008 и трехфазного источника фиктивной мощности МК7006, (далее поверочная установка) по схеме:

  се

  к

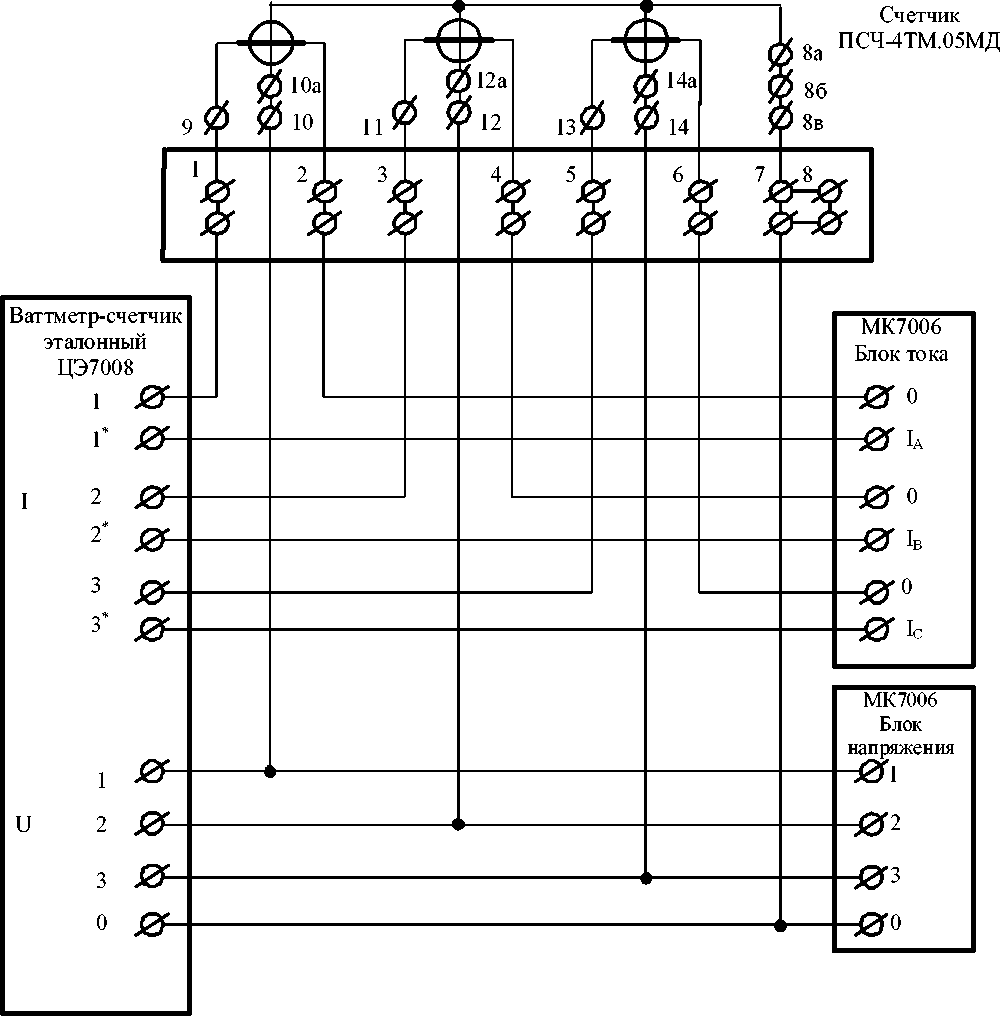

а) приведенной на рисунке А.3 приложения А для определения погрешностей измерения активной энергии и мощности прямого и обратного направления;

б) приведенной на рисунке А.4 приложения А для определения погрешностей измерения реактивной энергии и мощности прямого и обратного направления.

Назначение и расположение контактов интерфейса RS-485, испытательных выходов, цифрового входа счетчика приведены на рисунке А.5 приложения А.

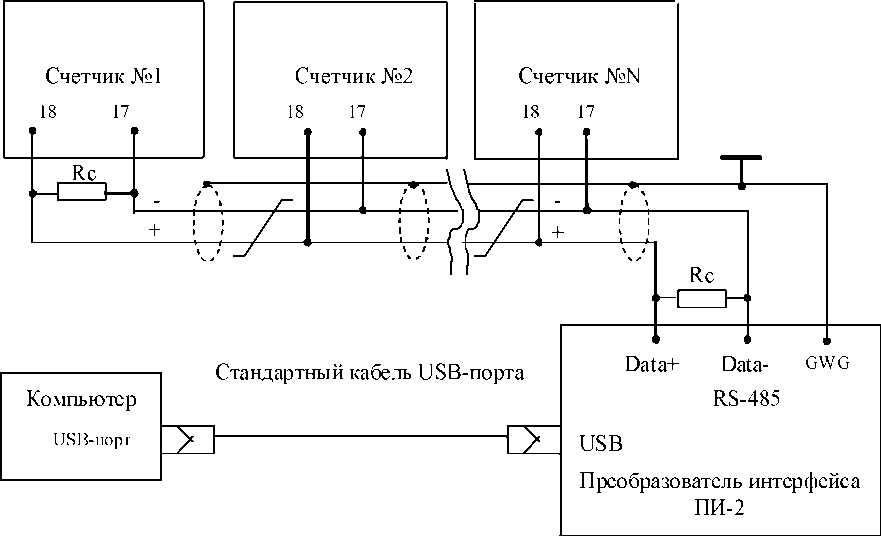

Подключение счетчика к компьютеру для работы через интерфейс RS-485 должно производиться по схеме, приведенной на рисунке Б.1 приложения Б.

Подключение счетчика к компьютеру для работы через оптопорт должно производиться по схеме, приведенной на рисунке Б.2 приложения Б.

• - нажать кнопку «Оптопорт»;

• - в окне «Порт» установить номер COM-порта компьютера (COM1-COM255), к которому подключено устройство сопряжение оптическое УСО-2;

• - снять флаги «Автоопределение типа протокола», «Пакетный протокол», «Протокол Y-NET»;

• - установить флаг «CRC»;

• - в окне «Время ожидания ответа счетчика» ввести 250 мс и нажать Enter;

• - в окне «Системный TimeOut» ввести 30 мс и нажать Enter;

• - в окне «Перезапросов при отсутствии ответа» установить 1.

  о

  С

  ч ю

  §

  £

  CQ

  £

  CQ

  сЗ

  СО

  £2

  ч о

  с £

  га

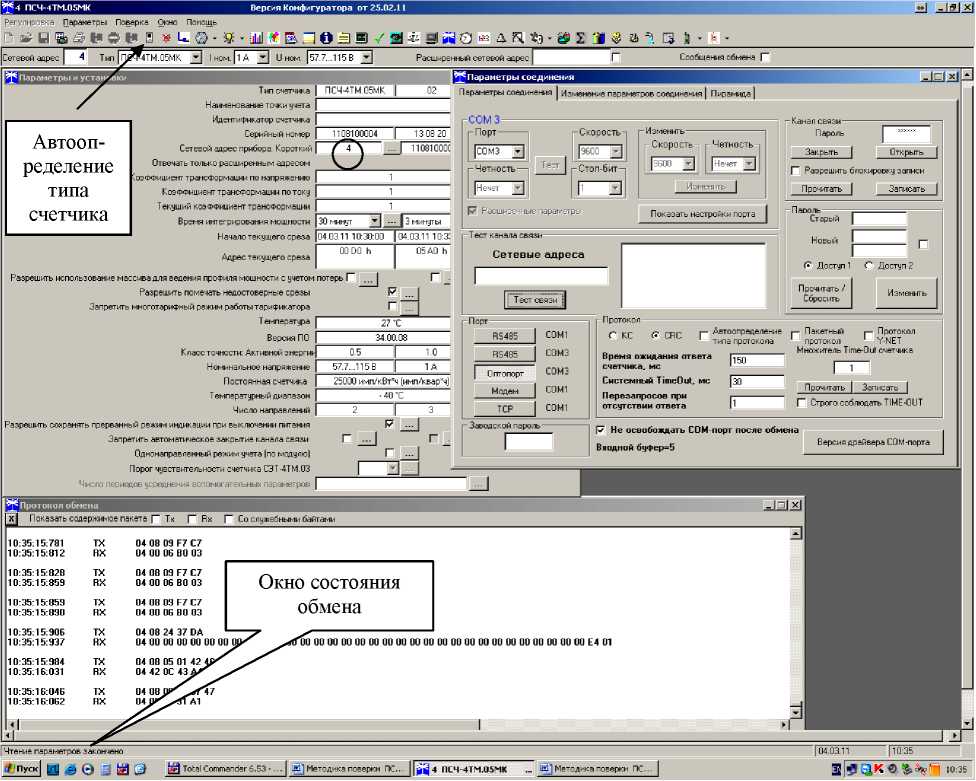

  Рисунок 1 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ» с открытыми подчиненными формами «Параметры соединения», «Параметры и установки», «Протокол обмена»

  Изм	Лист	№ докум.	Подп.	Дата

  ИЛГШ.411152.177РЭ1

  Лист

  о

  С

  ч ю

  §

  £

  CQ

• - подключить головку устройства сопряжения оптического к оптопорту проверяемого счетчика;

• - снять флаг «Расширенный сетевой адрес» на генеральной форме программы, если он установлен;

• - в окне «Сетевой адрес» генеральной формы программы установить адрес «0» (общий адрес);

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1);

• - прочитать короткий индивидуальный адрес счетчика из окна «Сетевой адрес прибора: Короткий» формы «Параметры и установки» и вписать его в окно «Сетевой адрес» генеральной формы программы;

• - убедиться, что в окнах генеральной формы «Тип счетчика», «1ном», «ином» установились правильные значения для проверяемого счетчика.

• - открыть вкладку «Изменение параметров соединения» формы «Параметры соединения» (рисунок 2);

• - нажать кнопку «Прочитать» в группе элементов «Канал 1»;

• - убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

• - если это не так, то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счетчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

• - убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счетчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности.

  £

  CQ

  сЗ

  СО

  £2

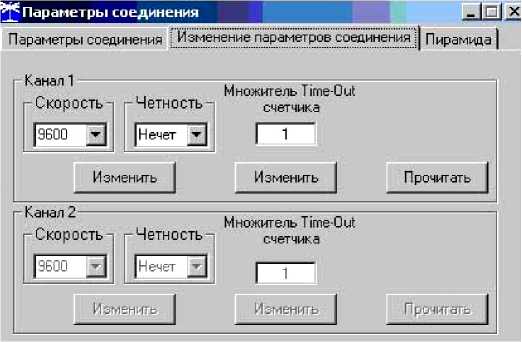

  Рисунок 2 - Форма «Параметры соединения», вкладка «Изменение параметров соединения»

  ч о

  с £

  га

  						Лист
  					ИЛГШ.411152.177РЭ1	8
  Изм	Лист	№ докум.	Подп.	Дата

• - подключить счетчик к компьютеру по схеме, приведенной на рисунке Б.1 приложения Б;

• - нажать одну из кнопок «RS485» на форме «Параметры соединения»;

• - в окне «Порт» установить номер COM-порта компьютера (COM1-COM255), к которому подключен преобразователь интерфейса ПИ-2;

• - в окне «Скорость» установить «9600»;

• - в окне «Четность» установить «Нечет»;

• - в окне «Стоп-бит» установить «1»;

• - в окне «Время ожидания ответа счетчика» установить 250 мс;

• - в окне «Системный TimeOut» установить 30 мс;

• - нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика по интерфейсу RS-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1).

• - как показано на рисунке 3 для определения погрешности измерения активной энергии прямого и обратного направления;

• - как показано на рисунке 4 для определения погрешности измерения реактивной энергии прямого и обратного направления.

  £

  CQ

Для комбинированных и однонаправленных счетчиков испытательный выход «Канал 1» должен быть настроен на формирование импульсов телеметрии «Импульсы А+» при проверке погрешности измерения активной энергии прямого и обратного направления.

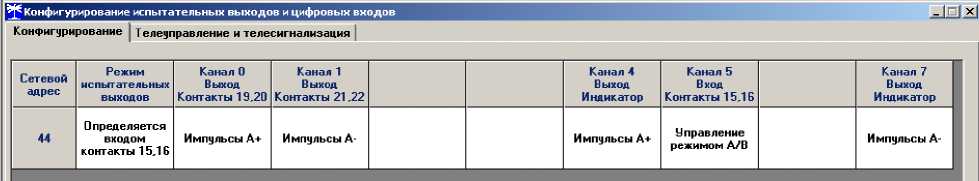

Рисунок 3 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии прямого и обратного направления

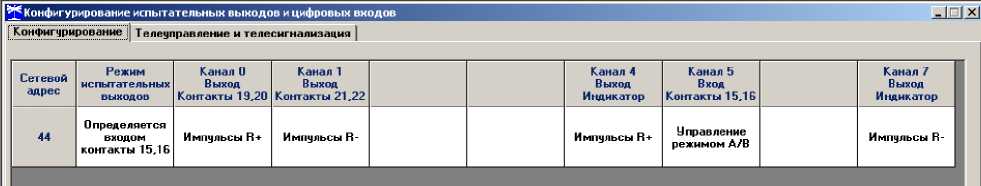

Рисунок 4 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии прямого и обратного направления

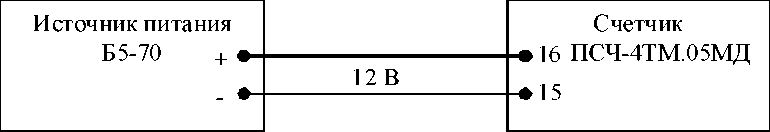

Рисунок 5

- лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 31818.11-2012;

- во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

- на крышке зажимов счетчика должна быть нанесена схема подключения счетчика к электрической сети;

- на табло индикатора счетчика отсутствуют сообщения об ошибках;

- в комплект счетчика должен входить формуляр и руководство по эксплуатации.

Результаты проверки считают положительными, если не произошло пробоя изоляции и ни один импульс не вызвал образования дуги. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

Таблица 2 - Номера контактов счетчика трансформаторного включения, между которыми проводят проверку электрической прочности изоляции

Таблица 3 - Номера контактов счетчика непосредственного включения, между которыми проводят проверку электрической прочности изоляции

4.3 Проверка функционирования устройства индикации и кнопок управления

4.3.1.1 При включении счетчика, в течение 1,5 с, включаются подсветка индикатора и все элементы индикации: курсоры, пиктограммы и все сегменты цифрового индикатора. Если времени анализа недостаточно, то включить все элементы индикации можно через интерфейсы связи посредством программы «Конфигуратор СЭТ-4ТМ», формы «Управление режимами индикации», вкладки «Управление», нажатием кнопки «Тест УИ». При этом включаются все элементы индикации ЖКИ на время 5 с, после чего индикатор возвращается в прерванный режим индикации.

4.3.1.2 Через 1,5 с после включения счетчик переходит в режим индикации текущих измерений, а именно активной энергии. Убедиться, что на индикаторе отображается номер текущего тарифа, курсор вида энергии «А+» или «А-» (в зависимости от направления), величина накопленной энергии от сброса по текущему тарифу, пиктограмма размерности «кВт ч» и пиктограммы наличия фазных напряжений «ФАЗА» «1», «2», «3».

При отсутствии одного или двух фазных напряжений, соответствующие пиктограммы «ФАЗА», «1», «2» или «3» должны мигать с периодом 1 с.

Если нарушена последовательность подключения фазных напряжений к счетчику, то будут мигать сразу три пиктограммы фазных напряжений и индицироваться сообщение Е-51.

Если счетчик содержит внутреннюю ошибку, то она будет отображаться на индикаторе в виде сообщения Е-хх последовательно с данными, где хх - номер ошибки. Перечень ошибок и способы их устранение приведены в Руководстве по эксплуатации на счетчик ПСЧ-4ТМ.05МД. Часть 1.

Примечание - Здесь и далее по тексту аббревиатурам А+, А-, R+, R- соответствуют следующие условные обозначения, нанесенные на шкалу счетчика:

A

—1>

А

R

_1>

R

Активная энергия прямого направления (А+)

Активная энергия обратного направления (А-)

Реактивная энергия прямого направления (R+)

Реактивная энергия обратного направления (R-)

Внимание! Если подсветка индикатора выключена, то нажатие на любую кнопку управление только включает подсветку индикатора без изменения режима индикации счетчика. Режимы индикации счетчика изменяются при нажатии кнопок управления только при включенной подсветке.

4.3.2.1 Нажать кнопку ВИД ЭНЕРГИИ. При этом счетчик остается в режиме индикации текущих измерений и индицирует реактивную энергию по текущему тарифу, накопленную от сброса показаний. Убедиться, что включился курсор «R+» или «R-» в зависимости от направления, пиктограмма размерности «кВАр-ч» и номер текущего тарифа.

Повторно нажать кнопку ВИД ЭНЕРГИИ. Счетчик должен перейти в режим индикации текущей активной энергии, как описано в п. 4.3.1.2.

4.3.2.2 Нажать кнопку РЕЖИМ ИНДИКАЦИИ и удерживать ее в нажатом состоянии (более 1 секунды) до появления индикации вспомогательных параметров.

Убедиться, что после перехода в режим индикации вспомогательных параметров на табло цифрового индикатора отображается величина измеряемой активной мощности с размерностью «Вт» («кВт», «МВт») и включены два курсора направления, индицирующие квадрант, в котором находится вектор полной мощности на момент измерения (без учета потерь):

• - А+, R+ - квадрант 1;

• -  А-, R+ - квадрант 2;

• -  А-, R- - квадрант 3;

• -  А+, R- - квадрант 4.

Квадрант положения вектора полной мощности (без учета потерь) индицируется во всех вспомогательных режимах. В режиме индикации мощности потерь отображается квадрант, в котором находится вектор полной мощности потерь.

Убедиться, что перебор вспомогательных режимов индикации производится по кругу по короткому нажатию кнопки РЕЖИМ ИНДИКАЦИИ.

Убедиться, что при индикации мгновенных мощностей каждое последующее короткое нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующей мощности в последовательности: активная, реактивная, полная, и так по кругу.

Убедиться, что каждое последующее короткое нажатие кнопки НОМЕР ТАРИФА в режиме индикации мгновенной мощности (без учета потерь), изменяет номер фазы, по которой индицируется выбранный параметр в последовательности: сумма по фазам 1, 2, 3, по фазе 1, по фазе 2, по фазе 3, и так по кругу.

4.3.2.3 Нажать кнопку НОМЕР ТАРИФА и удерживать ее в нажатом состоянии более 1 секунды. Убедиться, что счетчик перешел в режим индикации текущих измерений, в котором могут быть включенными только пиктограмма текущего тарифа, курсоры вида и направления энергии, а остальные курсоры и пиктограммы погашены.

4.3.2.4 Нажать одновременно кнопки РЕЖИМ ИНДИКАЦИИ и ВИД ЭНЕРГИИ, и удерживать их в нажатом состоянии более 1 секунды (при включенной подсветке) до перехода счетчика в режим индикации технологических параметров. Убедиться, что каждое последующее короткое нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующих значений в последовательности:

- версии внутреннего программного обеспечения (ПО) с индикацией в двух старших разрядах индикатора символов «по» и в шести младших разрядах номера версии 63.00.ХХ;

• - контрольной суммы метрологически значимой части ПО с индикацией в трех старших разрядах индикатора символов «crc» и в четырех младших разрядах значения контрольной суммы 44DC;

• - и так по кругу.

Результаты проверки считаются положительными, если на индикаторе отображается информация и режимы индикации управляются кнопками управления, как описано в п. 4.3.

Результаты проверки считаются положительными, если версия ПО счетчика 63.00.ХХ, а контрольная сумма метрологически значимой части ПО 44DC.

• - закрыть крышку зажимов;

• - включить счетчик;

• - прочитать и запомнить содержимое верхней строки журнала «Открытие/закрытие защитной крышки контактной колодки», которая должна содержать штамп времени открытия и штамп времени закрытия крышки;

• - выключить счетчик;

• - открыть и, через 3-5 секунд, закрыть крышку зажимов в выключенном состоянии счетчика;

  се

  к

• - включить счетчик и прочитать верхнюю строку журнала «Открытие/закрытие защитной крышки контактной колодки»;

• - убедиться, что в верхней строке журнала зафиксировалось время откры-тия/закрытия крышки зажимов в выключенном состоянии счетчика.

Результаты проверки считают положительными, если формируются записи в журналах «Открытие/закрытие защитной крышки контактной колодки» и «Открытие/закрытие защитной крышки интерфейсных соединителей» при открытии/закрытии соответствующих крышек.

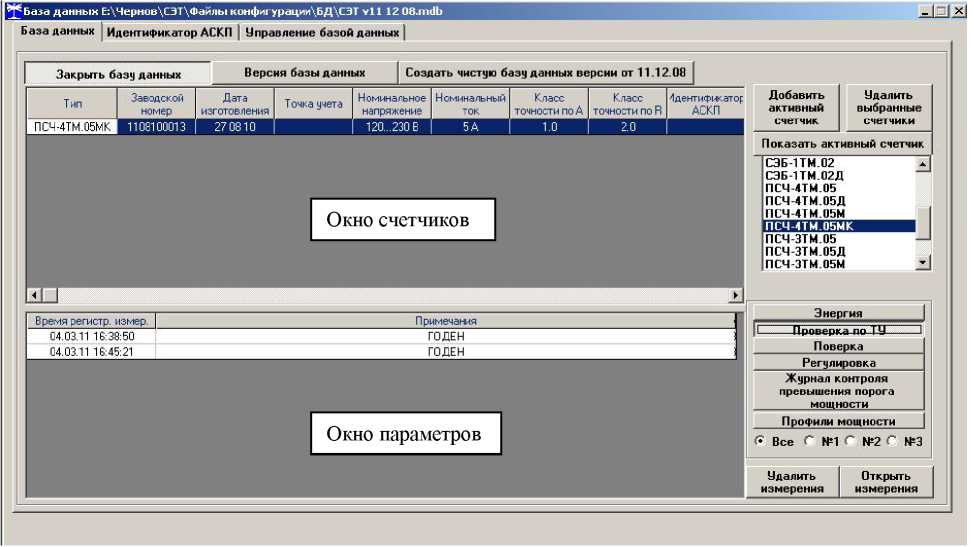

Рисунок 6 - Формы «База данных»

Результаты проверки считают положительными, если по окончанию проверки в строке «Соответствие требованиям п. 1.2.20 ТУ» выдается сообщение «Да» и отсутствуют ошибки обмена в окне «Состояние обмена».

Результаты проверки считаются положительными, если в счетчике функционируют два испытательных выхода, конфигурируемых для формирования импульсов телеметрии по каждому виду энергии и направлению, а постоянная счетчика соответствует значениям, приведенным в таблице 4.

Таблица 4 - Постоянная счетчиков

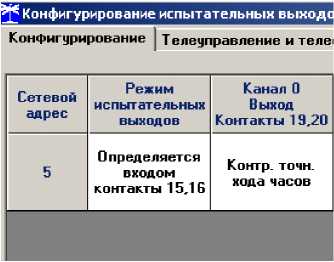

• 4.8.2 Испытательные выходы счетчика должны быть сконфигурированы для работы в режиме поверки В, как описано в п. 3.10. К испытательным выходам счетчика должны быть подключены светодиодные индикаторы по схеме, приведенной на рисунке 7.

  						Лист
  					ИЛГШ.411152.177РЭ1	16
  Изм	Лист	№ докум.	Подп.	Дата

Результаты проверки считают положительными, если счетчик начинает и продолжает регистрировать токи и соответствующие мощности в каждой фазе, а период следования импульсов на испытательных выходах менее значений, указанных в таблице 5.

Канал 0

Канал 1

VD1, VD2 - Индикаторы единичные АЛ307БМ

R1, R2- Резисторы С2-33Н-0,25-1 кОм±5 %

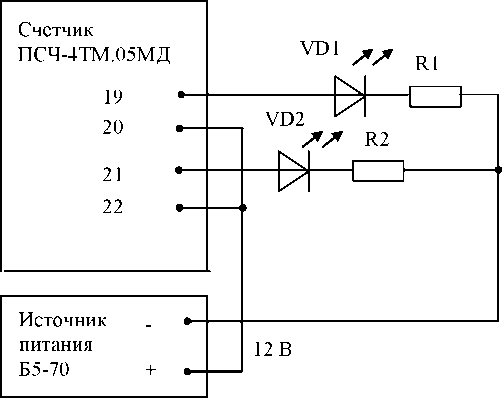

Рисунок 7 - Схема подключения счетчика для проверки стартового тока и самохода

• -  132 В для счетчика с ином (57,7-115) В;

• -  265 В для счетчика с ином (120-230) В.

Результаты проверки считают положительными, если светодиод не включился за время, рассчитанное по формуле (1) для счетчиков активной энергии классов точности 0,5S и 1, по формуле (2) для счетчиков реактивной энергии классов точности 1 и 2, и приведенное в таблице 6 для счетчиков соответствующего варианта исполнения.

метричной многофазной нагрузке при номинальном (базовом) токе и коэффициенте мощности, равном 1, не превышает:

• -  1,0 % для класса точности 0,5S счетчиков активной энергии;

• -  1,5 % для класса точности 1 счетчиков активной энергии.

Определение погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счетчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблиц 7 и 8.

Погрешность измерения реактивной мощности 5Q, %, рассчитывать по формуле (4)

SQ =      ^{- Q}°-100,

1о

где 5Q - относительная погрешность измерения реактивной мощности, %;

Qu3M - значение реактивной мощности, измеренное поверяемым счетчиком, вар; Qо   - значение реактивной мощности, измеренное эталонным счетчиком, вар.

Результаты проверки считаются положительными, если счетчик соответствует классу точности, погрешности измерений реактивной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблицах 7 и 8.

• - 57,7 В для счетчика с номинальным напряжением 3*(57-115)/(100-200) В;

• - 230 В для счетчика с номинальным напряжением 3*(120-230)/(208-400) В.

Погрешность измерения напряжения 5и, %, рассчитывать по формуле (5)

Su = ^{Uизм - ио} • 100,                                         (5)

ио

где 5и     - относительная погрешность измерения напряжения, %;

Иизм - значение фазного напряжения, измеренное поверяемым счетчиком, В;

Ио    - значение фазного напряжения, измеренное эталонным счетчиком, В.

Результаты проверки считаются положительными, если вычисленные погрешности измерения фазных напряжений не превышают ±0,4 % для счетчика трансформаторного включения, ±0,9 % - для счетчика непосредственного включения.

Si = ^{1изм - fo}100,                                       (6)

1о

где Si    - погрешность измерения тока, %;

1изм - значение тока, измеренное поверяемым счетчиком, А;

1о    - значение тока, измеренное эталонным счетчиком, А.

При работе на установке УАПС-1 для счетчика непосредственного включения допускается проводить измерения для тока в каждой фазе при трех значения токов: 0,51макс, 1б> ^0,051б.

Результаты проверки считают положительными, если вычисленные погрешности измерения токов не превышают значений, указанных в таблице 9.

Таблица 9

где 5f - относительная погрешность измерения частоты, %;

Бизм - значение частоты, измеренное поверяемым счетчиком, Гц;

Fo    - значение частоты, измеренное частотомером Ч3-63, Гц.

Частотомером Ч3-63 измерить период фазного напряжения То. Переключатели частотомера установить в следующие состояния: МЕТКИ ВРЕМЕНИ в состояние «10^-6», МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «10²». Частоту сети вычислять по формуле (8)

_F   io³ _Г

Бо = —, Гц

То

где   То - период фазного напряжения, измеренный частотомером, мс.

Результаты проверки считают положительными, если погрешность измерения частоты не превышает 0,05 %.

R1 С2-33Н-1-68 кОм±5 %

R2 С2-33Н-1-2,2 кОм±5 %

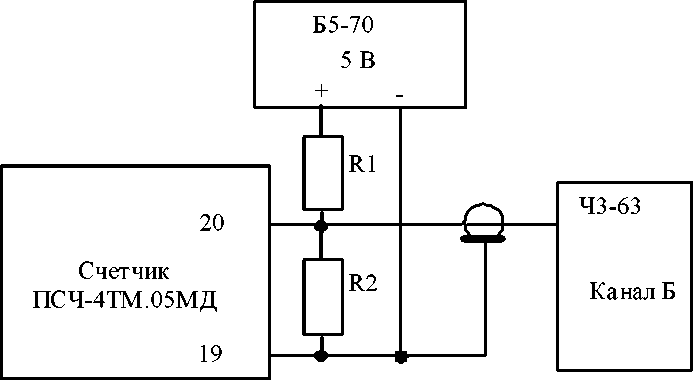

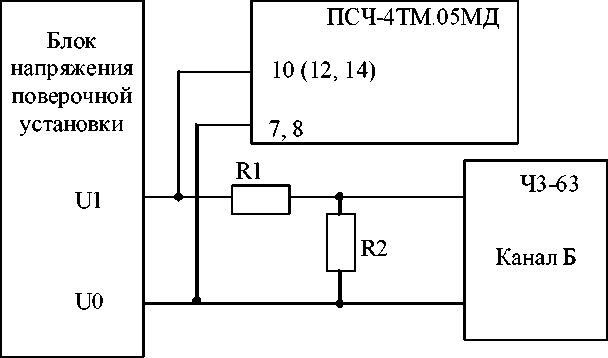

Рисунок 8 - Схема подключения частотомера Ч3-63 для измерения частоты

4.10.8.1 Установить флажки в форме «Измеритель погрешности», как показано на рисунке 9.

4.10.8.2 В строке «Эталон» над каждым интересующим параметром ввести эталонное значение, измеренное внешним эталонным средством, относительно которого нужно вычислить погрешность измерения счетчика.

4.10.8.3 Нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы. При этом «Конфигуратор СЭТ-4ТМ» производит чтение приведенных в окнах формы параметров, их отображение в соответствующих окнах, усреднение и вычисление погрешности измерения относительно введенных эталонных значений. Рассчитанные относительные погрешности индицируется в соответствующих окнах с размерностью «%».

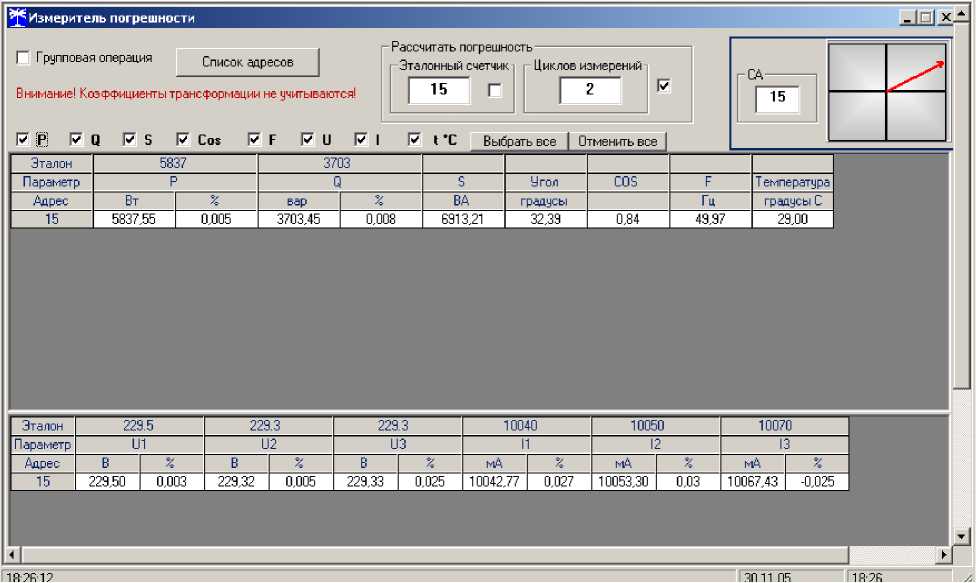

Рисунок 9 - Форма «Измеритель погрешности»

4.10.8.4 Для определения погрешностей группы счетчиков (до 6 штук) их сетевые адреса нужно указать в форме «Список адресов», установить флажок «Групповая операция» и повторить п. 4.10.8.3. При этом вычисленные погрешности каждого поверяемого счетчика будут отображаться на отдельной строке формы «Измеритель погрешности».

Результаты проверки считают положительными, если погрешности измерений активной и реактивной мощности прямого и обратного направления не превышают значений, приведенных в таблицах 7 и 8.

4.11.1.1 Для проведения проверки собрать схему, приведенную на рисунке 10, при этом счетчик должен быть подключен к компьютеру с установленным ПО «Конфигуратор СЭТ-4ТМ» по схеме, приведенной в приложении Б. Проверку проводить при номинальном напряжении и частоте.

4.11.1.2 Подготовить компьютер к работе в соответствии с требованиями п.п. 3.8, 3.9. настоящей методики.

4.11.1.3 Перед началом испытаний, с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и входов» настроить испытательный выход канал 0 (контакты «19», «20» колодки счетчика) на формирование сигнала контроля точности хода часов, как показано на рисунке 11.

4.11.1.4 Посредством формы «Проверка точности хода часов» из меню «Поверка», вкладки «Расчет точности хода» прочитать и запомнить заводскую константу коррекции точности хода часов (Кктх), введенную в счетчик на этапе регулировки.

R1 - резистор С2-33Н-0,25-1,0 кОм ± 5 %

R2 - резистор С2-33Н-0,25-4,3 кОм ± 5 %

Рисунок 10 - Схема подключения оборудования для проверки точности хода часов

Рисунок 11

• 4.11.1.5 Установить органы управления частотомера Ч3-63 в следующие состояния:

• - переключатель РОД РАБОТЫ в состояние «Т» (измерение периода по каналу Б);

• - ручку ВРЕМЯ ИНД. установить в крайнее состояние, вращая против часовой стрелки;

• - переключатель МЕТКИ ВРЕМЕНИ в состояние «10^-7»;

• - переключатель ВРЕМЯ СЧЕТА ms/МНОЖ в состояние «10³»;

• - ручку УРОВЕНЬ (КАНАЛ Б) установить в середину сегмента между меткой «+» и крайним (по часовой стрелке) состоянием ручки.

• 4.11.1.6 Произвести измерение периода времязадающего генератора Ти при помощи частотомера Ч3-63 и запомнить результат измерения до четвертого знака после запятой.

• 4.11.1.7 Точность хода часов (At_B) рассчитать по формуле (9)

где   At_B    - точность хода часов, с/сут;

Тэ    - значение эталонного периода сигнала времязадающего генератора, кото

рое при частоте 512 Гц составляет 1953,125 мкс;

Ти   - значение измеренного частотомером периода сигнала времязадающего ге

нератора (без учета коррекции точности хода), мкс;

Кктх - константа коррекции точности хода, введенная в счетчик на стадии регулировки и прочитанная в п. 4.11.1.4;

86400 - число секунд в сутках с размерностью с/сут.

Результаты проверки считают положительными, если точность хода часов в нормальных условиях, посчитанная по формуле (9), лучше ±0,5 с/сут.

ВНИМАНИЕ! После внеочередной и периодической поверки восстановить запомненные пользовательские параметры, если они были изменены в ходе поверки:

• - скорость обмена по RS-485, п. 3.9.6;

• - флаг «Однонаправленный режим учета по модулю» п. 3.9.8;

• - конфигурацию испытательных выходов и цифрового входа п. 3.10.1; Восстановить перемычки 9-10, 11-12, 13-14, объединяющие цепи напряжения и тока,

если они были сняты перед поверкой.

Счетчик, не подлежащий ремонту, изымают из обращения и эксплуатации.

(Измененная редакция, Изм. № 1

Приложение А

(обязательное)

Схемы подключения счетчика к поверочной установке

Примечания

1 Блок тока, блок напряжения и блок эталонного счетчика входят в состав установки УАПС-1М.

2 Для подключения нескольких поверяемых счетчиков (до 6 штук) к установке по схеме рисунок А.1 необходимо одноименные цепи напряжения подключать параллельно, а одноименные цепи тока подключать последовательно.

Рисунок А.1 - Схема подключения цепей тока и напряжения счётчика непосредственного включения для определения погрешности измерения активной и реактивной энергии и мощности прямого и обратного направления, частоты, напряжения и тока

«+12 В »

Примечания

• 1  Для подключения нескольких поверяемых счетчиков (до 6 штук) к блоку эталонного счетчика по схеме рисунок А.1 необходимо испытательные выходы каждого счетчика подключить к соответствующей группе входа данных (IAPn, IRPn. IAOn, IROn) блока эталонного счетчика установки УАПС-1М.

• 2  Одноименные цифровые входы “Включение режима поверки” испытуемых счетчиков должны быть объединены.

Рисунок А.2 - Схема подключения испытательных выходов счётчика непосредственного включения к блоку эталонного счетчика для проверки погрешности измерения активной и реактивной энергии прямого и обратного направления

Рисунок А.3 - Схема подключения счётчика трансформаторного включения для определения погрешности измерения активной энергии и мощности прямого и обратного направления, частоты, напряжения и тока

Рисунок А.4 - Схема подключения счётчика трансформаторного включения для определения погрешности измерения реактивной энергии и мощности прямого и обратного направления

15 16 17 18

19 20 21 22

Рисунок А.5 - Расположение и назначение контактов колодки счетчика для подключения интерфейса RS-485, испытательных выходов, цифрового входа

Приложение Б

(рекомендуемое)

Схема подключения счетчиков к компьютеру

Примечания

• 1  Rc - согласующий резистор 120 Ом.

  се

  к

• 2  Монтаж вести экранированной витой парой с волновым сопротивлением р=120 Ом.

• 3 Допускается применение других преобразователей интерфейса, обеспечивающих автоматическое переключение направления передачи и устойчивую работу на выбранной скорости.

• 4  Если применяемый преобразователь интерфейса не имеет вывода GWG, то экран витой пары не подключается к преобразователю, но заземляется со стороны преобразователя.

• 5 Множественные соединения экрана витой пары с землей НЕДОПУСТИМЫ.

• 6 Постоянное напряжение между контактами «17» и «18» при подключенном преобразователе интерфейса, включенном счетчике и при отсутствии обмена по каналу связи должно быть не менее 0,3 В.

• 7  Полярность напряжения должна соответствовать указанной на схеме.

Рисунок Б.1 - Схема подключения счетчиков к компьютеру через интерфейс RS-485

Рисунок Б.2- Схема подключения счетчика к компьютеру через оптопорт

Формат А4

Ф2.106-5а
