Руководство по эксплуатации «Импульсные источники питания постоянного тока SPS-1230 SPS-1820 SPS-3610 SPS-606 » (г.р. 20189-07)

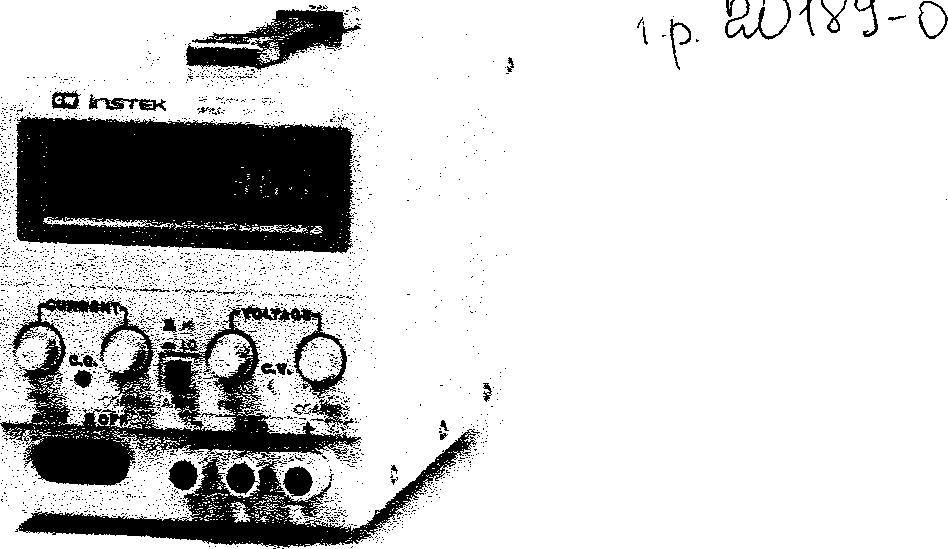

ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ постоянного ТОКА
SPS-1820
SPS-3610
SPS-606
РУКОВОДСТВО по ЭКСПЛУАТАЦИИ
Москва 2006
•)
Настоящая методика поверки распространяется на источники питания постоянного тока GPS-1830D, GPS-1850D, GPS 3030D. GPS-3O3ODD и устанавливает методику ее первичной и периодической поверки.
Рекомендуемый межповерочный интервал - один год.
При проведении поверки проводят операции, указанные в таблице 8.1 и должны использоваться средства поверки указанные в таблице 8.2
-'■'J
■ ----J
Таблица 8.1 - Операции поверки
|
№ п/п |
Операции поверки |
Номер пункта методики поверки |
Проведение операций при поверке | |
|
первичной |
периодической | |||
|
1 |
Внешний осмотр |
8.5.1 |
+ |
+ |
|
2 |
Опробование |
8.5.2 |
± |
+ |
|
3 |
Определение метрологических характеристик |
8.5.3 |
+ |
± |
|
3.1 |
Определение основной абсолютной погрешности измерения (установки) выходного напряжения |
8.5.3.1 |
+ |
+ |
|
3.2 |
Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10 % от номинального напряжения |
8.5.3.2 |
+ |
+ |
|
3.3 |
Определение нестабильности выходного напряжения при изменении тока в нагрузке от 0,9 макс значения до 0 |
8.5.3.3 |
+ |
± |
|
3.4 |
Определение уровня пульсаций выходного напряжения в режиме стабилизации напряжения |
8.5.3.4 |
± | |
|
3.5 |
Определение основной абсолютной погрешности измерения (установки) выходного тока |
8.5.3.5 |
+ |
± |
|
..... * - . ЧУ 1 Ч/*ЧЧ* llp/ri изменении напряжения питающей сети на ±10 % от номинального напряжения в режиме стабилизации тока |
O.J.J.0 |
+ |
+ | |
|
3.7 |
Определение нестабильности выходного тока при изменении напряжения на нагрузке от 0,9 макс значения до 0 |
8.5.3.7 |
+ |
+ |
|
3.8 |
Определение уровня пульсаций выходного тока в режиме стабилизации тока |
8.5.3.8 |
+ |
+ |
При несоответствии характеристик поверяемого источника питания постоянного тока, установленным требованиям любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключен оформления результатов по п. 8.6.2.
Таблица 8.2 - Средства поверки
|
№ п/п методики поверки |
Наименование средства измерения |
Метрологические характеристики |
|
8.5.3.к 8.5.3.5 |
Вольтметр универсальный цифровой В7-34А |
Диапазон измерений Unocr от 1 мкВ до 1000 В; погрешность ±(0,03+0,005Uk/Ux) % |
8.5.3.6, 8.5.3.7 |
Вольтметр дифференциальный В2-34 |
Диапазон измерений Ппост (1 ■ -300) В, диапазон измерений приращения напряжения (0...2) В; погрешность ±6 % |
|
8.5.3.4, 8.5.3.8 |
Микровольтметр переменного тока ВЗ-40 |
Диапазон измерений кперем от ЮмкВ до 300 В; Диапазон частот от 5 Гц до 5 МГц; Погрешность до 4 % |
|
8.5.3.5... 8.5.3.8 |
Катушка электрического сопротивления измерительная Р310 |
Rh=0,0 10 Ом, Кл.т. 0,01 1макс= 10 А; Rh=0, 10 Ом, Кл.т. 0,01 1„акс=3,2 А |
|
8.5.3.!... 8.5.3.8 |
Вольтметром переменного тока Э533 |
Диапазон измерений кперем (0...300) В; Кл.т. 0,5 |
|
8.5.3.к.. 8.5.3.8 |
Лабораторный автотрансформатор РНО-250-2 |
Диапазон напряжений (0...260) В; ток нагрузки до 5 А |
|
8.5.3.!... 8.5.3.8 |
Реостат РСП-2 |
5,5 Ом 6,2 А - 1 шт.; 8 Ом 5 А - 1 шт.; 13 0м 4 А-1шт.; 30 Ом 2,6 А-1шт.; 41 Ом 2,1 А - 1 шт. |
1.
2.
Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 8.2.
Все средства поверки должны быть исправны и поверены.
8.2
К поверке источников питания постоянного тока допускают лиц, аттестованных на право поверки средств измерени! электрических величин и прошедших обучение работе с источниками питания.
Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках < напряжением до 1000 В с группой допуска не ниже 1П.
8.3 Требования безопасностиПри проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-8С ПОТ РМ-016-2001 РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ».
Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверк и источники питания.
"Л
8.4.Шри проведении поверки должны соблюдаться следуюшие условия;
- температура окружающей среды, °C относительная влажность воздуха, % атмосферное давление, кПа электропитание - однофазная сеть, В
-
8.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационнь; документах.
8.5
8.5.1
Внешний осмотр
При внешнем осмотре устанавливается комплектность источников питания постоянного тока. На корпусе исзочникс постоянного тока не допускается наличие механических повреждений, влияющих на работоспособность. Сетевой кабель i
питания
должен иметь повреждений изоляции.
8.5.2 Опробование
Подготавливают источники питания постоянного тока к работе согласно руководству по эксплуатации. Подключаю" выходу источника питания нагрузку и проверяют наличие выходного напряжения и тока и возможность их регулировки.
-
8.5.3 Определение метрологических характеристик
8.5.3.1 Определение основной абсолютной погрешности измерения (установки) выходного напряжения.
Погрешность измерения выходного напряжения определяется путем измерения выходного напряжения вольтметром 1 34А при токе нагрузки, равном 0,8 1макс в режиме стабилизации напряжения.
Структурная схема соединения приборов приведена на рис. 1.

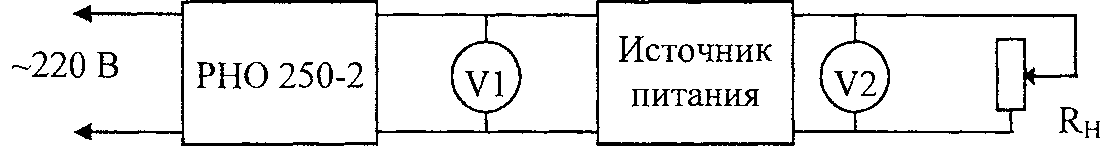

Рис. 1. Структурная схема измерения основной относительной погрешности измерения (установки) выходного напряжен! VI - вольтметр напряжения питания Э533.
V2 - вольтметр выходного напряжения В7-34А.
Rh - реостат нагрузки РПС-2 (5,5 Ом 6,2 А - 1 шт.; 8 Ом 5 А-1шт.; 13 Ом 4 А-1шт.).
Погрешность определяется в точках: 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного напряжения с остановка не менее 10 с в каждой из перечисленных точек;
|
Точка поверки от Пмакс |
Значения напряжения, В /сопротивления нагрузки. Ом для источников питания | ||
|
GPS-183OD |
GPS-1850D |
GPS-3030D/3030DD | |
|
1,0 |
18,0/4,5 |
18,0/7,5 |
30,0/12,5 |
|
0,9 |
16,2/4,05 |
16,2/6,75 |
27,0/11,25 |
|
0,7 |
12,6/3,15 |
12,6/5,25 |
21,0/8,75 |
|
0,5 |
9,0/2,25 |
9,0/3,75 |
15,0/6,25 |
|
0,3 |
5,4/1,35 |
5,4/2,25 |
9,0/3,75 |
|
0,1 |
1,8/0,45 |
1,8/0,75 |
3,0/1,25 |
Установить регу'ляторами выходного тока источника питания максимальное значение.
Установить реостатом Rh по индикатору источника питания значение выходного тока; 4.0 А для GPS-1850D и 2,4 А j GPS-183OD и GPS-3030D/3030DD.
сопротивление нагрузки для поддержания заданного тока провести измерения в указанных точках.
По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного напряжения по формуле:
(Ui — Uiy?)
......I
где Ui - показание, считанное с цифрового индикатора источника питания в i-ой точке. В; Uiv2 - показание, считанное с вольтметра V2 в i-ой точке, В.
Основная абсолютная погрешность не должна превышать для всех результатов измерений: ±(0.005xUi + 0,02) В для источников питания GPS-1830D и GPS-1850D;
±(0.005xUi + 0,2) В для источников питания GPS-3030D/3030DD.
|
Норми |
руемые значения абсолютной погрешности измерения выходного напряжения | |
|
Точка поверки от и макс |
Нормируемые значения абсолютной погреишости измерения выходного напряжения, В для источников питания | |
|
GPS-1830D и GPS-1850D |
GPS-3030D/3030DD | |
|
1,0 |
±0,110 |
±0,350 |
|
0,9 |
±0,101 |
±0,335 |
|
0,7 |
±0,083 |
±0,305 |
|
0,5 |
±0,065 |
±0,275 |
|
0,3 |
±0,047 |
±0,245 |
|
0,1 |
±0,029 |
±0,215 |
8.5.3.2 Определение нестабильности выходного напряжения при изменении напряжения питающей сети на ±10 % О' номинального напряжения в режиме стабилизации напряжения.
Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значения: выходных напряжений, равных 0,1 Смаке и Пмакс и токе нагрузки равном 0,8 1макс.
Структурная схема соединения приборов приведена на рис. 2.

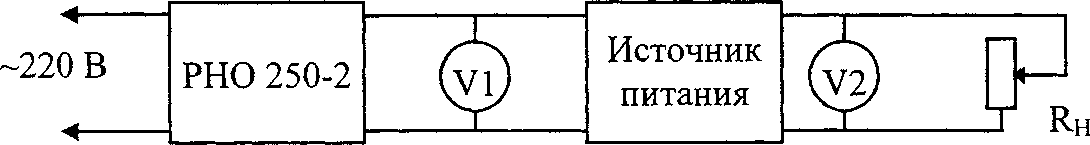

Рис. 2. Структурная схема измерения нестабильности выходного напряжения от изменения напряжения питающей сети тока нагрузки в режиме стабилизации напряжения.
V 1 1_>ЧУ^АА> А tVA^ А. А iVtl xrtzi 1 Iti I CXI iri/I .
V2 - дифференциальный вольтметр для измерения нестабильности выходного напряжения В2-34. Rh - реостат нагрузки РПС-2 (5,5 Ом 6,2 А-1 шт.; 8 Ом 5А-1шт.;13 0м 4 А-1шт).
Установить регуляторами выходного тока источника питания максимальное значение.
Поочередно установить регуляторами выходного напряжения источника питания по встроенному индикатору значе имакс и О, I Смаке:
|
Точка поверки от имакс |
Значение напряжения, В/сопротивления нагрузки. Ом для источников питания | ||
|
GPS-1850D |
GPS-1830D |
GPS-3030D/3030DD | |
|
1,0 |
18/4,5 |
18,0/7,5 |
30,0/12,5 |
|
0,1 |
1,8/0,45 |
1,8/0,75 |
3,0/1,25 |
Установить реостатом Rh по индикатор)' источника питания значение выходного тока: 4,0 А для GPS-1850D и 2,4 А GPS-1830D и GPS-3030D/3030DD.
При номинальном напряжение питающей сети установить дифференциальный вольтметр В2-34 в режим измере приращений напряжения.
Плавно изменить напряжение питающей сети с помощью автотрансформатора РНО 250-2 от номинального до ±10 % ( В), затем от номинального до минус 10 % (198 В).
Измерение нестабильности выходного напряжения производить через 5 мин. после установки напряжения питающей с по изменению показаний дифференциального вольтметра В2-34 относительно показаний при номинальном напряжении питаю! сети.
Нестабильность выходного напряжения от изменения напряжения питающей сети на ±10 % номинального значения не должна превышать ±(0,000IxUycr+B) мВ для всех результатов измерений.
Нормируемые значения нестабильности выходного напряжения; ±3,036 мВ для GPS-I830D и G 1850D и ±3,003 мВ для GPS-3030D/3030DD.
-
8.5.3.3 Определение нестабильности выходного напряжения при изменении тока в нагрузке от 1макс до о в режиме стабилизации напряжения.
Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значе! выходного напряжения, равного Пмакс и токах нагрузки равных 0,9 1макс и 0.
Структурная схема соединения приборов приведена на рис. 2.
Установить рег^'ляторами выходного тока источника питания максимальное значение.
Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикат максимальное значение; 18 В для GPS-1830D и GPS-1850D, 30 В для GPS-3030D/3030DD.
GPS-1830D и GPS-3O3OD/3O3ODD.
Установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.
Отключить нагрузку от источника питания.
Измерение нестабильности выходного напряжения производить через 5 мин. после установки тока нагрузки равных 0,9 1макс и о по изменению показаний дифференциального вольтметра В2-34 относительно показаний при токе нагрузки 0,9 1макс.
Нестабильность выходного напряжения не должна превышать ±(0,000IxUycr + 3) мВ.
Нормируемые значения нестабильности выходного напряжения: ±3,036 мВ для GPS-1830D и GPS-1850D и ±3,003 мВ для GPS-3O3OD/3O3ODD.
JI
-
8.5.3.4 Определение уровня пульсаций выходного напряжения в режиме стабилизации напряжения. Поверка производится вольтметром ВЗ-57 при значении выходного напряжения, равного Ь'макс и токах нагрузки равных 0-9 1макс и 0.
ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (менее 0,1 мкГн), минимизировать площади контуров измерительных цепей, не проводить измерения вблизи электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).
ИСТОЧНИКОЕ
Структурная схема соединения приборов приведена на рис. 3.

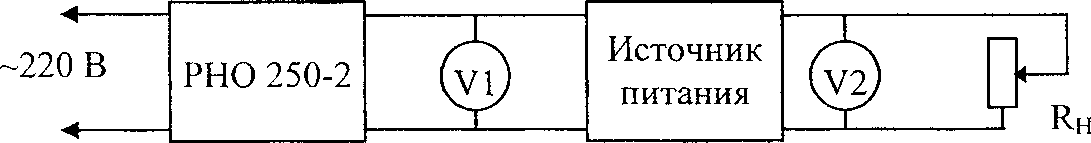

Рис. 3. Структурная схема измерения пульсации выходного напряжения в режиме стабилизации напряжения. VI - вольтметр напряжения питания Э533.
V2 - вольтметр для измерения п)'льсации выходного напряжения ВЗ-40.
Rh - реостат нагрузки PIIC-2 (5,5 Ом 6,2 А-1 шт.; 8 Ом 5 А-1шт.; 13 Ом 4 А-1шт).
Установить регуляторами выходного напряжения источника питания по встроенному цифровому максимальное значение: 18 В для GPS-1830D и GPS-1850D, 30 В для GPS-3O3OD/3O3ODD.
индикатор
Установить реостатом нагрузки по индикатору источника питания ток равный 0,9 1макс: 4,5 А для GPS-1850D и 2,7 А дл GPS-1830D и GPS-3030D/3030DD.
Отключить нагрузку от источника питания.
измерение пульсации выходного напряжения
произвидичь
чс
5 мин. после установки тока нагрузки равных 0,9 1макс и 0 по показаниям вольтметра ВЗ-40.
Пульсации выходного напряжения в режиме стабилизации напряжения не должны превышать 1 мВ для GPS-i850D и мВ для GPS-1830D и GPS-3030D/3030DD.
-
8.5.3.5 Определение основной абсолютной погрешности измерения (установки) выходного тока, измерения выходного тока вольтметром В7-34А выходном напряжении.
Погрешность измерения выходного тока определяется путем измерительном резисторе при
0,8 Пмакс.
равь
Структурная схема соединения приборов приведена на рис. 4.

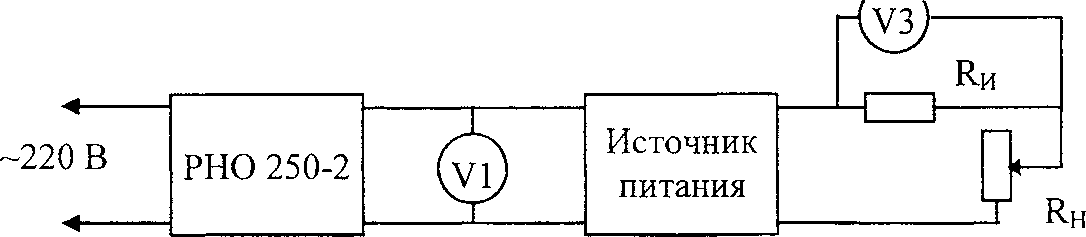

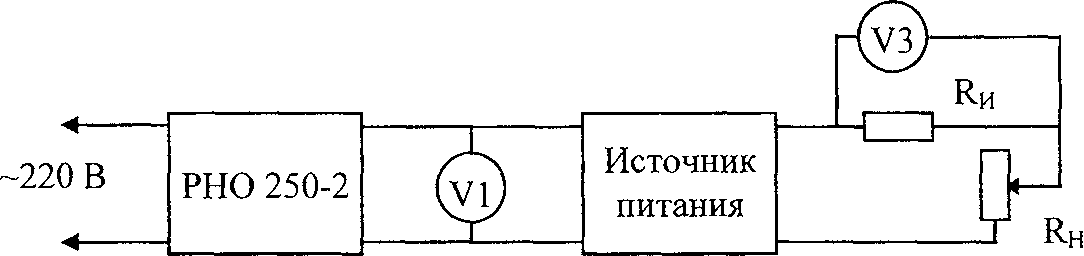

Рис. 4. Структурная схема измерения основной относительной погрешности измерения выходного тока.
VI - вольтметр напряжения питания Э533.
V3 - вольтметр для определения выходного тока В7-34А.
Rh - реостат нагрузки РПС-2 (13 Ом 4 .А - 1 шт.; 30 Ом 2,6 А -1 шт.;41 Ом 2,1А-1шт.).
Rh - мера сопротивления РЗЮ (0,01 Ом для GPS-1850D; 0,1 Ом для GPS-1830D
GPS-3030D/3030DD).
Погрешность определяется в точках; 1,0; 0,9; 0,7; 0,5; 0,3; 0,1 от максимального значение выходного тока с остановками
A1JAP> iVl vn W
*fMTI о 1ЯО rT#arTTTL’'V
mrin. D no livjyv unvjtvnnoi^ iVTVIV.
|
Точка поверки от Емакс |
Значения тока, А /сопротивления нагрузки. Ом для источников питания | ||
|
GPS-1830D |
GPS-1850D |
GPS-3O3OD/3O3ODD | |
|
1,0 |
3,0/4,8 |
5,0/2,88 |
3,0/8,0 |
|
0,9 |
2,7/5,33 |
4,5/3,20 |
2,7/8,88 |
|
2,1/6,85 |
3,5/4,11 |
2,1/11,42 | |
|
0,5 |
1,5/9,6 |
2,5/5,76 |
1,5/16,0 |
|
0,3 |
0,9/16,0 |
1,5/9,60 |
0,9/26,66 |
|
0,1 |
0,3/48,0 |
0,5/28,8 |
0,3/80,0 |
Установить регулятором выходного напряжения по встроенному индикатору значение 0,8 имакс; 14,4 В для GPS-1830D и ’S- 1850D, 24 В для GPS-3030D/3030DD.
Установить регуляторами выходного тока источника питания максимальное значение.
Установить реостатом нагрузки значение тока равное 1макс.
Изменяя выходной ток реостатом нагрузки по встроенному цифровому индикатору провести измерения напряжения на /казанных точках.
По результатам поверки для каждой поверяемой точки вычислить погрешность измерения выходного тока по формуле: Д1= (li - Uvsi/R-n)
где li - показание, считанное с цифрового индикатора источника питания в i-ой точке. А; Uiv3 - показание, считанное с вольтметра V3 в i-ой точке по формуле. В; Ии - значение меры сопротивления РЗЮ (0,01 Ом для GPS-1850D; 0,1 Ом для GPS-1830D и GPS-3030D/3030DD).
Основная относительная погрешность не должна превышать для всех результатов измерений ±(0,005х1уст ± 0,02) А для всех исполнений источников питания.
Нормируемые значения абсолютной погрешности измерения выходного тока
Нормируемые значения абсолютной погрешности измерения выходного напряжения
|
Точка поверки от 1макс |
Нормируемые значения абсолкпной погрешности измерения вьЕходного тока, А для источников питания | |
|
GPS-1850D |
GPS-1830D и GPS-3030D/3030DD | |
|
1,0 |
±0,0450 |
±0,0350 |
|
0,9 |
±0,0425 |
±0,0335 |
|
0,7 |
±0,0375 |
±0,0305 |
|
0,5 |
±0,0325 |
±0,0275 |
|
0,3 |
±0,0275 |
±0,0245 |
|
0.1 5 “ |
+0 Ч/ J |
_lA ЛП 1 С -UVjVZ. 1 J |
-
8.5.3.6 Определение нестабильности выходного тока при изменении напряжения питающей сети на ±10 % от номинального пряжения в режиме стабилизации тока.
Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значении ходкого тока 1макс и выходном напряжении 0,8 Пмакс.

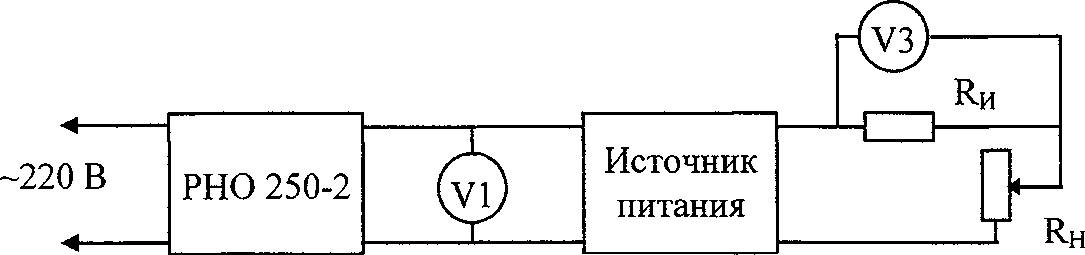

Рис. 5. Структурная схема измерения нестабильности вькодного тока от изменения напряжения питающей сет напряжения на нагрузке в режиме стабилизации тока.
VI - вольтметр напряжения питания Э533.
V3 - дифференциальный вольтметр для измерения нестабильности выходного напряжения В2-34.
Rh - реостат нагрузки РПС-2 (5,5 Ом 6,2 А-1 шт.; 8 Ом 5А-1шт.;13 0м 4 А-1шт).
Rh - мера сопротивления РЗЮ (0,01 Ом для GPS-1850D; 0,1 Ом для GPS-1830D
GPS-3030D/3030DD).
Установить регуляторами выходного тока источника питания максимальное значение.
Установить регуляторами выходного напряжения источника питания по встроенному индикатору значение 0,8 Пмакс: В для GPS-1830D и GPS-1850D и 24 В
GPS-3030D/3030DD.
Установить реостатом Rh по индикатору источника питания значение выходного тока 1макс: 5 А (Rh~2,7 Ом) для ( 1850D, 3 А (Rh=4,5 Ом) для GPS-1830D и 3 А (Rh=:9,0 Ом) для GPS-3030D/3030DD, чтобы источник питания перешел в ре стабилизации тока.
При номинальном напряжение питающей сети установить дифференциальный вольтметр В2-34 в режим измер< приращений напряжения.
автотрансформа
Плавно изменить напряжение питающей сети с помощью
РНО 250-2 от номинального до +10 % (242 В), затем от номинального до минус 10 % (198 В).
Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения питающей сел изменению показаний дифференциального вольтметра В2-34 относительно показаний при номинальном напряжении питаю сети.
Нестабильность выходного тока от изменения напряжения питающей сети на ±10 % от номинального значения не дси превышать ±(0,0002х1уст+3) мА для всех результатов измерений.
Нормируемые значения нестабильности выходного тока: ±3,0036 мА для GPS-1850D и ±3,006 мА для GPS-1830D и < 3030D/3030DD.
стабилизации тока.
Поверка производится дифференциальным вольтметром В2-34 в режиме измерения приращений напряжения при значении выходного тока 1макс и напряжениях на нагрузке равных 0,9 Пмакс и 0.
Структурная схема соединения приборов приведена на рис. 5.
Установить регуляторами выходного тока источника питания максимальное значение.
Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору значение 0.9 Пмакс; 16,2 В для GPS-1830D и GPS-1850D, 27,0 В для GPS-3O3OD/3O3ODD.
ток равный 1макс:
А (Rh=8 Ом) для
Установить реостатом нагрузки по индикатору источника питания
5 А (Rh~3 Ом) для GPS-1850D, 3 А (Rh=:5 Ом) для GPS-1830D и 3
GPS-3030D/3030DD, чтобы источник питания перешел в режим стабилизации тока.
Установить дифференциальный вольтметр В2-34 в режим измерения приращений напряжения.
Закоротить нагрузку источника питания.
Измерение нестабильности выходного тока производить через 5 мин. после установки напряжения нагрузки равных 0,9 Пмакс и о по изменению показаний дифференциального вольтметра В2-34 относительно показаний при напряжении на нагрузке 0,9 Пмакс.
Нестабильность выходного тока не должна превышать ±(0,0002х1уст + 3) мА.
Нормируемые значения нестабильности выходного тока; ±3,0036 мА для GPS-1850D и ±3,006 мА для GPS-1830D и GPS-3030D/3030DD.
8.5.3.8 Определение уровня пульсаций выходного тока в режиме стабилизации тока. '
Поверка производится вольтметром ВЗ-57 при значении выходного тока 1макс и напряжениях на нагрузке равных 0,9 Пмакс и 0.
ПРИМЕЧАНИЕ. При проверке пульсаций выходного напряжения и тока необходимо минимизировать влияние помех на результаты измерений. Для этого необходимо применять измерительный шнур с минимальной индуктивностью общего провода (менее 0,1 мкГн), минимизировать площади контуров измерительных цепей, не проводить измерения вблизи источников электромагнитных излучений (телевизор, монитор компьютера, радиопередающие устройства и т.п.).
Структурная схема соединения приборов приведена на рис. 6.
Рис. 6. Структурная схема измерения пульсации выходного тока в режиме стабилизации тока.
VI - вольтметр напряжения питания Э533.
V3 - вольтметр для измерения пульсации выходного тока ВЗ-40.
Rh- реостат нагрузки РПС-2 (5,5 Ом 6,2 А - 1 шт.: 8 Ом 5 А-1шт).
Rh - мера сопротивления РЗЮ (0,01 Ом для GPS-1850D; 0,1 Ом для GPS-1830D и GPS-3030D/3030DD).
Установить регуляторами выходного тока источника питания максимальное значение.
Установить регуляторами выходного напряжения источника питания по встроенному цифровому индикатору значени т Т, ______ 1 Z П___Г'ПС 1 ООЛТЛ -- 1 ОГЛТЛ А Г>___П АП АГ\АП АГЧТЛ
имйм. IU,Z. D ДЛИ 4jrO-lOJVi> и Vjro-IOJVL/, Z, / D ДЛИ VJF V J VM/J ViJU,
Установить реостатом нагрузки по индикатору источника питания ток равный 1макс; 5 А (Rh=3 Ом) для GPS-1850D. (Rh~5 Ом) для GPS-1830D и 3 А (Rh=8 Ом) для GPS-3030D/3030DD, чтобы источник питания перешел в режим стабилизации то
Закоротить нагрузку источника питания.
Измерение пульсаций выходного тока производить через 5 мин. после установки напряжения нагрузки равных 0,9 Um; о по показаниям вольтметра ВЗ-40.
Величину пульсаций тока вычислить по формуле:
1пульс= Uvs/Rh
ГПР
к лл**
11... ппв-я’>аии(» риитаиилр г daпит'кхр'ггх, \/Т R-
v-'yj 1 iv W tZI 1. UXILIV/'V' W «XX t. 1 X ЬЛ V* Ч X-Z «
Rh-значение меры сопротивления РЗЮ (0,01 Ом для GPS-1850D и 0,1 Ом для GPS-1830D и 3030D/3030DD).
Пульсации выходного тока в режиме стабилизации тока не должны превышать 3 мА для всех типов источников питани 8.5.4 Оформление результатов поверки.
8.5.4.1 Положительные результаты поверки источников питания постоянного тока GPS-1830D, GPS-1850D и 3030D/3030DD оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.
8.5.4.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания постоянного тока GPS-1830D, GPS-1850D и GPS-3030D/3030DD к дальнейшей эксплуатации не допускают и выдают извещение непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности.
32
