Методика поверки «Газоанализатор ЕН2000» (МП ЛНПК2.840.059 )

Методика поверки

Тип документа

Газоанализатор ЕН2000

Наименование

МП ЛНПК2.840.059

Обозначение документа

ОАО «Центрохимсерт»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Генеральный директор

Газоанализатор ЕН2000

Методика поверки

ЛНПК2.840.059 МП

2017 г

Настоящая методика поверки распространяется на все исполнения газоанализатора ЕН2000 и устанавливает: методику первичной поверки при выпуске газоанализатора из производства и после ремонта, методику периодической поверки в процессе эксплуатации.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

    Наименование операции

    Номер пункта методики поверки

    Обязательность операции при поверке

    первичной

    периодической

    1 Внешний осмотр

    6.1

    да

    да

    2 Проверка сопротивления изоляции

    6.2

    да

    да

    3 Проверка герметичности

    6.3

    да

    да

    4 Опробование

    6.4

    да

    да

    5 Проверка диапазона измерений, определение основной приведенной погрешности газоанализатора

    6.5

    да

    да

    6 Проверка погрешности срабатывания порогового устройства

    6.6

    да

    нет

    7 Идентификация программного обеспечения

    6.7

    да

    да

  • 1.2 При получении отрицательных результатов при проведении той или иной операции, указанной в таблице 1, поверка прекращается.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

    Номер пункта

    Наименование, тип, марка эталонного средства измерений или вспомогательного средства поверки, ГОСТ, ТУ или основные технические и (или) метрологические характеристики

    4.1

    Измеритель влажности и температуры ИВТМ-7 ТУ 4311-001-70203816-11

    4.1

    Барометр-анероид метеорологический БАММ-1 ТУ 25-11.1513-79.

    6.2

    Мегаомметр Е6-24

    6.3 - 6.6

    Редуктор баллонный БАЗО-50-4 ТУ 3645-026-00220531-95

    6.3 - 6.6

    Манометр для точных показаний МТИ

    6.3 - 6.6

    Секундомер механический СОСпр-2б-2-000.

    6.3 - 6.6

    Вольтметр универсальный цифровой В7-58/1

    6.3 - 6.6

    Стабилизатор давления газа СДГ-111А 5К0.256.004 ТУ

    6.3 - 6.6

    Индикатор расхода газа ИР-2-03

    6.3 - 6.6

    Вентиль механический 10ЭЗ ТУ 6-86 5Г4.463.025

    6.3 - 6.6

    Вентиль ВТР-4

    6.3 - 6.6

    Вентиль точной регулировки баллонный ВТР-1-М160 ЛНПК4.463.00

    6.3 - 6.6

    Кран механический поворотный КМП4-661

    6.3 - 6.6

    Баллон с газообразным техническим азотом ГОСТ 9293-74

    6.5; 6.6

    Баллоны с ПГС в соответствии с приложением Б

    Примечание - Допускается применение других средств измерений, метрологические характеристики которых не хуже указанных. Все средства измерений должны иметь действующие свидетельства о поверке.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки соблюдают следующие требования безопасности:

  • - при работе с баллонами под давлением должны выполняться требования техники безопасности в соответствии с “Правилами устройства и безопасной эксплуатацией сосудов, работающих под давлением” (ПБ 10-115-96) утвержденными Госгортехнадзором России 18.04.95;

-к проведению поверки допускаются лица, изучившие руководство по эксплуатации ЛНПК2.840.059 РЭ и пошедшие необходимый инструктаж;

  • - операции поверки должны проводиться с соблюдением действующих отраслевых правил безопасности.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 Поверка газоанализатора должна проводиться при следующих условиях:

  • - температура окружающего воздуха............................................(20±5) °C;

  • - относительная влажность окружающего воздуха......................(30 - 80) %;

  • - атмосферное давление..................................................................(84,0 - 106,7) кПа;

  • - напряжение и частота питания переменного тока.....................(230±10) В, (50/60) Гц;

-механические воздействия, наличие агрессивных примесей, внешние электрические и магнитные поля должны находиться в пределах, не влияющих на работу газоанализатора.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Проверяют наличие: действующих свидетельств о поверке на эталонные средства измерений, действующих паспортов на баллоны с ПГС.

  • 5.2 Выдерживают газоанализатор и средства измерений в помещении, предназначенном для проведения поверки, в течение 2 ч при температуре (20±5) °C.

  • 5.3 Подготавливают эталонные средства измерений к работе в соответствии с их инструкциями по эксплуатации.

  • 5.4 Подготавливают газоанализатор к работе в соответствии с руководством по эксплуатации ЛНПК2.840.059 РЭ.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 ВНЕШНИЙ ОСМОТР
  • 6.1.1 При внешнем осмотре проверяют соответствие газоанализатора следующим требованиям:

  • - отсутствие внешних повреждений, влияющих на работоспособность газоанализатора;

  • - исправность органов управления, полноту и чёткость надписей на лицевой и задней панелях газоанализатора;

  • - отсутствие повреждений линий электрического питания;

  • - соответствие комплектности и маркировки требованиям эксплуатационной документации на газоанализатор;

  • - целостность соединений внешних газовых линий и кабелей с газоанализатором;

  • - наличие и целостность крепёжных элементов;

  • - наличие автоматического выключателя на 3 А, обеспечивающего подвод питающего напряжения к газоанализатору, автоматический выключатель должен устанавливаться вблизи газоанализатора;

  • - наличие контура заземления;

  • - наличие освещения согласно действующим санитарным нормам.

Результаты внешнего осмотра считают положительными, если они соответствуют перечисленным выше требованиям.

6.2 Проверка сопротивления изоляции
  • 6.2.1 Измерение электрического сопротивления изоляции гальванически несвязанных электрических цепей газоанализатора относительно корпуса и между собой проводят мегаомметром с погрешностью измерения не более ±20 % при условиях, указанных в разделе 4.

Измерение электрического сопротивления изоляции проводят на контактах согласно таблице 3.

Таблица 3

№№

Наименование контактов

Рабочее напряжение   мегаом

метра, В

1

Клемма защитного заземления *-+ Соединённые вместе контакты L и N вилки «~(187 - 253) В 50/60 Гц»

500

2

Клемма защитного заземления *-+ Соединённые вместе контакты 1, 2, 3, 6 - 15 вилки «СИГН»

500

3

Клемма защитного заземления *-+ Соединённые вместе контакты 1 и 5 розетки «0 - 5/4 - 20 мА»

100

4

Соединённые вместе контакты L и N вилки «—(187 — 253) В 50/60 Гц» *-+ Соединённые вместе контакты 1, 2, 3, 6-15 вилки «СИГН»

500

5

Соединённые вместе контакты L и N вилки «—(187 — 253) В 50/60 Гц» «-> Соединённые вместе контакты 1 и 5 розетки «0 - 5/4 -20 мА»

500

6

Соединённые вместе контакты 1, 2, 3, 6- 15 вилки «СИГН» *-+ Соединённые вместе контакты 1 и 5 розетки «0 - 5/4 - 20 мА

500

  • 6.2.2 Плавно повышают испытательное напряжение от нуля до значения испытательного значения за время от 5 до 20 с. Показания мегаомметра считывают по истечении 1 мин после приложения испытательного напряжения.

  • 6.2.3 Результаты испытаний должны считаться положительными, если электрическое сопротивление изоляции при нормальных условиях составило не менее 40 МОм.

6.3 Проверка герметичности
  • 6.3.1 Проверку герметичности газового канала газоанализатора проводят при отключённом электрическом питании методом отсчёта падения давления пробного газа за фиксированное время в замкнутой газовой системе при условиях, указанных в разделе 4.

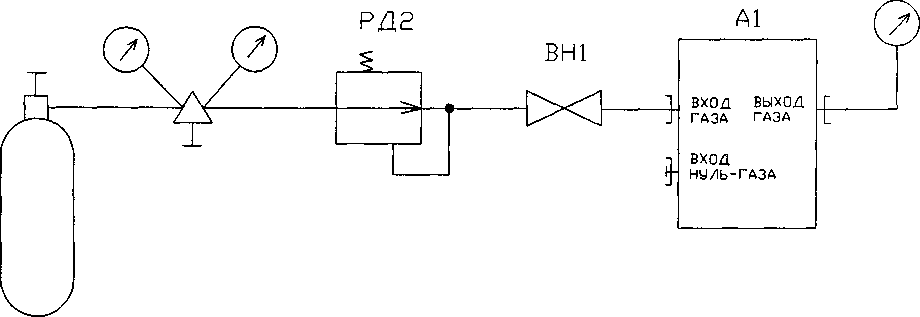

  • 6.3.2 Собирают схему проверки согласно рисунку А.1.

Длина соединительных трубок должна быть не более 0,3 м между:

-запорным вентилем ВН1 и штуцером «ВХОД ГАЗА»;

- штуцером «ВЫХОД ГАЗА» и манометром МН1.

Переводят установочный винт стабилизатора давления РД2 в сторону «меньше».

  • 6.3.3 Открывают баллон Бл1 и запорный вентиль ВН1, при помощи редуктора РД1 устанавливают на входе стабилизатора давления РД2 избыточное давление (0,20±0,05) МПа [(2,0±0,5) кгс/см2].

  • 6.3.4 Устанавливают с помощью стабилизатора давления газа РД2 по манометру МН1 избыточное давление (0,5±0,05) кгс/см2. Закрывают вентиль ВН1 и баллон Бл 1.

  • 6.3.5 После выдержки 10 мин фиксируют установившиеся показания манометра МН1. Выдерживают газовую линию газоанализатора под избыточным давлением в течение следующих 5 мин. Повторно фиксируют показания манометра МН1 и вычисляют падение давления.

  • 6.3.6 Результаты испытаний считают положительными, если падение испытательного давления не превышает 0,01 кгс/см2.

6.4 Опробование

При опробовании проводят настройку и проверку функционирования газоанализатора согласно разделу «Использование по назначению» руководства по эксплуатации ЛНПК2.840.059 РЭ.

Результаты опробования считаются положительными, если:

- операции, приведённые в разделе «Использование по назначению» руководства по эксплуатации ЛНПК2.840.059 РЭ, проходят без отказов;

-органы управления газоанализатора функционируют в соответствии с руководством по эксплуатации ЛНПК2.840.059 РЭ.

6.5 Проверка диапазона измерений, определение основной погрешности газоанализатора
  • 6.5.1 Перед определением основной погрешности подготовить газоанализатор к работе в соответствии с руководством по эксплуатации ЛНПК2.840.059 РЭ, выбрать диапазон измерений (для газоанализаторов имеющих два или три диапазона измерений), после чего корректировка показаний в ходе определения основной погрешности не допускается.

  • 6.5.2 Определение основной приведенной погрешности газоанализатора проводят при подаче на вход газоанализатора ПГС в последовательности: № 1 - № 2 - № 3 - № 2 - № 1 - № 3.

Номинальные значения концентрации определяемого компонента в ПГС, допускаемое отклонение от номинального значения и источник получения ПГС указаны в приложении Б.

6.5.3 Определение погрешности газоанализатора без блока БКН
  • 6.5.3.1 Снять заглушки со штуцеров «ВХОД ГАЗА», «ВЫХОД ГАЗА».

Собрать пневматическую схему согласно рисунку А.2.

Собрать электрическую схему проверки согласно рисунку Б.1.

Заземлить корпус газоанализатора.

Подсоединить газоанализатор к сети —(187—253) В, 50/60 Гц. Монтаж силовой цепи вести проводом МГШВ-0,75.

Установить вентиль ВН1 в среднее положение.

  • 6.5.3.2 Включить газоанализатор. Через 1 с на дисплее газоанализатора появляется сообщение: ЗАО «ЭНАЛ» ЕН2000, спустя 1 с на дисплей газоанализатора выводятся идентификационные данные программного обеспечения.

Через 2 с газоанализатор автоматически переходит в режим прогрева, на дисплее появляется сообщение, формат которого приведён на рисунке 1.

Рисунок 1 - Пример окна газоанализатора в режиме прогрева

  • 6.5.3.3 Установить нажатием клавиши [ВВОД режим «ВЫХОДНОЙ ТОК» по схеме: «НАСТРОЙКА» => «ПАРАМЕТРЫ» => «ПАРАМЕТРЫ

    «НАСТРОЙКА», войти в меню

ВЫХОДНЫЕ» => «ВЫХОДНОЙ ТОК». Ввести пароль, установить диапазон выходного тока, равным (0 - 5) мА, сохранить установленные значения, нажатиями клавиши ОТМЕНА вывести на дисплей сообщение в формате рисунка 1.

  • 6.5.3.4 По окончании прогрева газоанализатор автоматически переходит в режим измерений, на дисплее газоанализатора выводится окно в формате рисунка 2.

Рисунок 2 - Пример окна в режиме измерений

  • 6.5.3.5 Подать на вход газоанализатора ПГС в последовательности 1-2-3-2-1-3, для чего:

а) установить ручку крана Кр1 в положение:

  • 2 - для подачи ПГС №1;

  • 3 - для подачи ПГС №2;

  • 4 - для подачи ПГС №3;

б) открыть соответствующий баллон (Бл1, ..., БлЗ), установить при помощи баллонного вентиля (РД2, ..., РД4) избыточное давление (0,65±0,05) МПа [(6,5±0,5) кгс/см2], установочным винтом стабилизатора давления РД1 установить показания манометра МН1, равными (30±10) кПа [(0,3±0,1) кгс/см2];

в) вращая маховик вентиля ВН1 установить поплавок строенного индикатора расхода газоанализатора на уровне средней риски;

г) продуть газовый канал газоанализатора поверочной газовой смесью в течение 5 мин;

д) считать показания с дисплея газоанализатора и зафиксировать показания измерительного прибора (вольтметра), подключённого к токовому выходу газоанализатора.

  • 6.5.3.6 Установить по методике п. 6.5.3.3 диапазон выходного токового сигнала (4 - 20) мА.

  • 6.5.3.7 Выполнить операции пп. 6.5.3.5.

  • 6.5.3.8 Баллоны закрыть.

  • 6.5.3.9 Определить основную приведенную погрешность (/) газоанализатора по формуле:

--юо, ...........................................................................................................(1)

'■'В

где Cj пгс - значение объёмной доли анализируемого газа, указанное в паспорте на ПГС, % или млн-1.

Cj -результат измерений содержания анализируемого газа при подаче J-ой ПГС, считанный с дисплея газоанализатора или рассчитанный по выходному токовому сигналу по формуле:

а) для диапазона выходного токового сигнала (0 - 5) мА

С = 0,2-1выхв,....................................................................................................................(2)

б) для диапазона выходного токового сигнала (4 - 20) мА

С = (0,0625-1вых-0,25) Се,.................................................................................................(3) где С - измеренное содержание анализируемого газа, % или млн'1;

Св - верхний предел диапазона измерений содержания анализируемого газа, % или млн'1;

7вых - текущее значение выходного тока газоанализатора, мА.

  • 6.5.3.10  Определить основную абсолютную погрешность (А, % об. или млн-1) газоанализатора ЕН2000-53, по формуле:

л — с -С пгс

а               •...............................................................................(4)

  • 6.5.3.11 Определить основную относительную погрешность (8, %) газоанализатора ЕН2000-

53, по формуле:

с,-с/гс

•100.

(5)

f^nrc

'-'J

6.5.4 Определение погрешности газоанализатора с блоком БКН
  • 6.5.4.1 Снять заглушки со штуцеров «ВХОД ГАЗА», «ВЫХОД ГАЗА», «ВХОД НУЛЬ-ГАЗА».

Собрать пневматическую схему согласно рисунку А.З.

Собрать электрическую схему проверки согласно рисунку Б.1.

Заземлить корпус газоанализатора.

Подсоединить газоанализатор к сети —(187 -253) В, 50/60 Гц. Монтаж силовой цепи вести проводом МГШВ-0,75.

Установить вентили ВН1. ВН2 в среднее положение.

  • 6.5.4.2 Открыть баллон Бл4, установить при помощи баллонного вентиля РД5 избыточное давление (0,65±0,05) МПа [(6,5±0,5) кгс/см2], установочным винтом стабилизатора давления РД6 установить показания манометра МН2, равными (30±10)кПа [(0,3±0,1) кгс/см2]. Вращая маховик вентиля ВН2 установить по индикатору расхода УР1 расход нулевого газа, равным (60±5) л/ч.

  • 6.5.4.3 Выполнить операции пп. 6.5.3.2,6.5.3.11.

  • 6.5.4.4 Закрыть баллоны.

  • 6.5.5 Для газоанализаторов, имеющих два или три диапазона измерений, выбрать второй диапазон измерений в соответствии с указаниями в руководстве по эксплуатации ЛНПК2.840.059 РЭ и провести проверку диапазона измерений и основной погрешности:

  • - для газоанализатора без блока БКН по методике пп. 5.5.3;

  • - для газоанализатора с блоком БКН по методике пп. 5.5.4. Аналогично провести проверку третьего диапазона измерений.

  • 6.5.6 Результаты испытаний считают положительными, если:

-результаты определения основной приведённой погрешности соответствуют значениям, приведённым в таблице 1 руководства по эксплуатации ЛНП2.840.059 РЭ.

-результаты определения основной абсолютной погрешности и основной относительной погрешности газоанализатора ЕН2000-53 соответствуют значениям, приведённым в таблице 1 руководства по эксплуатации ЛНП2.840.059 РЭ.

6.6 Определение приведённой погрешности срабатывания порогового устройства
  • 6.6.1 Собрать схему электрическую проверки согласно рисунку Б.2. Заземлить корпус газоанализатора.

  • 6.6.2 Включить газоанализатор. Подать на схему проверки электропитание (=12 В). Должны гореть индикаторы VD1, VD3, VD5, VD7 схемы проверки.

    6.6.3 Установить

нажатием клавиши [ВВОД режим «НАСТРОЙКА», войти в меню

«ПОРОГИ» по схеме: «НАСТРОЙКА» => «ПАРАМЕТРЫ» => «ПАРАМЕТРЫ ВЫХОДНЫЕ» => «ПОРОГИ». Ввести пароль. Установить пороговое значение по уровню «Порог 1», равным (5±1) % от диапазона измерений.

  • 6.6.4 При помощи клавиши Щ установить курсор на строке «Порог 2». Установить пороговое значение по уровню «Порог 2», равным (10±1) % от диапазона измерений.

  • 6.6.5 В режиме «НАСТРОЙКА» войти в меню «ПРОВЕРКА» по схеме:

«НАСТРОЙКА» => «ДИАГНОСТИКА» => «ПРОВЕРКА». Ввести пароль.

С помощью клавиш управления увеличить значение содержания определяемого компонента от 0 до 100 % от диапазона измерений. Зафиксировать показания на дисплее газоанализатора в момент срабатывания порогового устройства «Порог 1» («Порог 2»). Индикаторы VD1, VD3 (VD5, VD7) должны погаснуть, индикаторы VD2, VD4 (VD6, VD8) должны загореться.

С помощью клавиш управления уменьшить значение содержания определяемого компонента от 100% от диапазона измерений до 0. Зафиксировать показания на дисплее газоанализатора в момент срабатывания порогового устройства «Порог 1» («Порог 2»). Индикаторы VD6, VD8 (VD2, VD4) должны погаснуть, индикаторы VD1, VD3 (VD5, VD7) должны загореться.

  • 6.6.6 Определить приведённую погрешность срабатывания порогового устройства (ус, %) по формуле:

    Гс =

    С -С ---^-100, с

    сигм.

    (6)

где

С

считанное с дисплея

сигн- -значение содержания определяемого компонента,

газоанализатора, при котором срабатывает пороговое устройство, % или млн-1;

с

пор- - установленное пороговое значение по уровню «Порог 1»(«Порог 2»),

% или млн-1.

  • 6.6.7 Определить абсолютную погрешность срабатывания порогового устройства (Д с, % об. или млн'1) газоанализатора ЕН2000-53, по формуле:

    (7)

Д =С -С с сигн.    пор.

  • 6.6.8 Определить относительную погрешность срабатывания порогового устройства (5 с, %) газоанализатора ЕН2000-53, по формуле:

5С = Ссигн ~Сп°р- -юо

С

п°р            ..........................................................................................(8)

  • 6.6.9 Выполнить операции пп. 6.6.3,..., 6.6.8 для следующих пороговых значений:

-по уровню «Порог 1» - (45±1) %, по уровню «Порог 2» - (55±1) %;,

- по уровню «Порог 1» - (90±1) %, по уровню «Порог 2» - (95±1) %.

  • 6.6.10 Результаты испытаний считаются положительными, если приведённая погрешность срабатывания устройства сигнализации составляет менее 0,2 у.

6.7 Идентификация программного обеспечения

Для идентификации программного обеспечения (далее по тексту - ПО) проверить соответствие следующих заявленных идентификационных данных программного обеспечения (выводятся на дисплей газоанализатора при включении) таблице 4:

  • - наименование ПО;

  • - идентификационное наименование ПО;

  • - номер версии (идентификационный номер) ПО;

  • - цифровой идентификатор ПО (контрольная сумма исполняемого кода);

  • - алгоритм вычисления цифрового идентификатора ПО.

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕН2000.01.01.HEX

Номер версии (идентификационный номер) ПО

01.01

Цифровой идентификатор ПО

1 f58e20d4719d7d797748fd6a042da5f

Алгоритм вычисления цифрового идентификатора ПО

MD5

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 При проведении поверки оформляют протокол результатов поверки. Форма протокола приведена в приложении Г.

  • 7.2 Газоанализатор считается годным к эксплуатации, если он удовлетворяет требованиям настоящего документа.

  • 7.3 Положительные результаты поверки оформляют свидетельством установленной формы.

  • 7.4 При отрицательных результатах поверки выдают извещение о непригодности с указанием причин непригодности по установленной форме.

ПРИЛОЖЕНИЕ А

РД1

МН1

Б/11

А1 - газоанализатор ЕН2000;

Бл 1  - баллон с газообразным техническим азотом ГОСТ 9513-74;

ВН1 -вентиль механический 10ЭЗ ТУ 6-86 5Г4.463.025;

МН1 - манометр образцовый МО-250-1 кгс/см2, класс точности 0,15 (0,25) ТУ 25-05-1664-74;

РД1 - редуктор баллонный БАЗО-50-4 ТУ 3645-026-00220531-95;

РД2 - стабилизатор давления газа СДГ-111А 5К0.256.004 ТУ.

Монтаж пневматической схемы проверки герметичности вести трубкой ПВХ.

Рисунок А. 1 - Схема проверки герметичности газового канала газоанализатора

Расход

А1

Бл1

Бл2

БлЗ

Бл4

Вн1

Кр1

МН1

РД1

РД2, ...,РД5

  • - газоанализатор ЕН2000;

  • - баллон с ПГС №1;

  • - баллон с ПГС №2;

  • - баллон с ПГС №3;

  • - баллон с ПГС №4;

  • - вентиль ВТР-4;

  • - кран механический поворотный КМП4-661;

  • - манометр для точных показаний МТИ

  • - стабилизатор давления СДГ-111 AM;

  • - вентиль точной регулировки баллонный ВТР-1-М160 ЛНПК4.463.000.

Перечень поверочных газовых смесей приведён в приложении В.

Монтаж пневматической схемы проверки герметичности вести трубкой ПВХ.

Рисунок А.2 - Схема пневматическая проверки основной приведённой погрешности газоанализатора без блока БКН

Расход

А1 Бл1 Бл2 БлЗ

Бл5

Вн1,ВН2

Кр1

МН1,МН2

РД1.РД7

РД2,...,РД5

УР1

  • - газоанализатор ЕН2000;

  • - баллон с ПГС №1;

  • - баллон с ПГС №2;

  • - баллон с ПГС №3;

  • - баллон с азотом газообразным техническим ГОСТ 9293-74;

  • - вентиль ВТР-4;

  • - кран механический поворотный КМП4-661;

  • - манометр для точных показаний МТИ;

  • - стабилизатор давления СДГ-111 AM;

  • - вентиль точной регулировки баллонный ВТР-1-М160;

  • - индикатор расхода газа ИР-2-03.

Перечень поверочных газовых смесей приведён в приложении В.

Монтаж пневматической схемы проверки герметичности вести трубкой ПВХ.

Длина соединительной линии между вентилем ВН2 и штуцером «ВХОД НУЛЬ-ГАЗ А» газоанализатора должна быть не более 200 мм.

Рисунок А.З - Схема пневматическая проверки основной приведённой погрешности исполнения газоанализатора с блоком БКН

ПРИЛОЖЕНИЕ Б

ЕН2000

<-

Цепь

L

ФАЗА

N

НОЛ

Е

Корпус

(187-253) В

50/60 Гц'

Провод МГШВ

0,75 кв.мм.

"ТОК ВЫХ.

0-5/4-20 мА

Цепь

■<

+Ток вых.

1

-Ток вых.

5

А1   - газоанализатор ЕН2000;

А2   - мультиметр типа Fluke.

Монтаж силовой цепи вести кабелем сечением 0,75 мм2.

Рисунок Б. 1 - Схема электрическая проверки основной приведённой погрешности газоанализатора

А1

- газоанализатор;

VD1,VD8

- индикатор единичный АЛ307;

Rl, ...,R8

-резистор С2-33-0,25-560 Ом±5 %;

'220В, 50Гц'

А1

Фаза 22ов

<■

Ноль 220В<-

Цепь

L

Фаза 220

N

Ноль 220

Е

Корпус

'СИГН'

Цепь

->

СигнДНЗ

1

СигнДСК

2

СигнДНР

3

СигнДНЗ

9

СигнДСК

10

СигнДНР

11

Сигн.ЗНЗ

6

Сигн.РСК

7

Сигн.гнр

8

Сигн.ЗНЗ

13

сигн.гск

14

Сигн.гнр

15

R1

R2

R3

R4

R5

R6

R7

R8

+ 12В

-►

хх м-

VD1 'Порог1НЗ

Й^

'ПороННР'

'Порог1НЗ'

'ПорогШР'

ПорогРНЗ'

'Порог2НР'

ЙЙ^-

'ПорогРНЗ'

ЙЙ^

'ПорогРНР'

-12В

-►

Стабилизированный блок питания на (=12 В), 100 мА.

Рисунок Б.2 - Схема электрическая проверки приведённой погрешности порогового устройства

ПРИЛОЖЕНИЕ В

Перечень ПГС

Таблица В. 1

Анализируемый газ, диапазон измерений

Номер

ПГС

Компонентный состав ПГС

Номер ПГС по Гос-реестру,ГОСТ,ТУ

Номинальное значение концентрации ПГС

%    | млн'1

Пределы допускаемого откпоне-нияПГС,±Д

Пределы допускаемой погрешности аттестации, ±Д

ЕН2000-74*

СО2 + N2, (0 - 5) млн-1

1

n2

1У 2114-004-

05798345-2009

100

-

2

СО2 + N2

ГСО 10241-2013

2,5

30 % отн.

4,83 % отн.

3

CO2+N2

ГСО 10241-2013

-

4,5

30 % отн.

4,61 % отн.

ЕН2000-75*

CO2 + N2, (0-10) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

2

СО2 + N2

ГСО 10546-2014

-

5,0

20 % отн.

4,0% отн.

3

CO2 + N2

ГСО 10546-2014

-

9,0

20 % отн.

4,0 % отн.

ЕН2000-76*

СО2 + N2, (0-25) млн’1,

1

N2

ТУ 2114-004-05798345-2009

100

-

2

СО2 + N2

ГСО 10545-2014

-

12,5

10% отн.

1,5% отн.

3

CO2 + N2

ГСО 10545-2014

-

20,0

10% отн.

1,5 %отн.

ЕН2000-77*

CO2 + N2> (0-50) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

2

СО2 + N2

ГСО 10545-2014

-

25

10% отн.

1,5% отн.

3

СО2 + N2

ГСО 10545-2014

-

45

10% отн.

1,5 % отн.

ЕН2000-78*

CO2 + N2, (0-100) млн’1

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО2 + N2

ГСО 10545-2014

-

50

10% отн.

1,5% отн.

3

CO2 + N2

ГСО 10545-2014

-

95

10% отн.

1,5 %отн.

ЕН2000-79*

CO2 + N2, (0-200) млн1

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО2 + N2

ГСО 10545-2014

-

100

10% отн.

1,5% отн.

3

СО2 + N2

ГСО 10545-2014

-

180

10% отн.

1,5 % отн.

ЕН2000*

СО2 + N2> (0 - 500) млн’1

1

N2

ГОСТ 9293-74

100

-

2

СО2 + N2

ГСО 10545-2014

-

250

10% отн.

1,5% отн.

3

СО2 + N2

ГСО 10545-2014

-

475

10% отн.

1,5% отн.

ЕН2000-01*

СО2 + N2, (0 - 1000) млн’1

1

N2

ГОСТ 9293-74

100

-

-

-

2

CO2 + N2

ГСО 10545-2014

-

500

10% отн.

1,5% отн.

3

СО2 + N2

ГСО 10545-2014

-

950

10% отн.

1,5% отн.

ЕН2000-02*

CO2 + N2, (0-0Д%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО2 + N2

ГСО 10546-2014

0,11

-

5 % отн.

1,5% отн.

3

СО2 + N2

ГСО 10546-2014

0,19

-

5 % отн.

1,5% отн.

ЕН2000-03*

CO2 + N2, (0-0,5)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО2 + N2

ГСО 3760-87

0,25

0,05

0,008

3

СО2 + N2

ГСО 3760-87

0,45

-

0,05

0,008

ЕН2000-04

CO2 + N2, (0-1)%

1

N2

ГОСТ 9293-74

100

-

-

2

СО2 + N2

ГСО 3760-87

0,5

-

0,05

0,008

3

СО2 + N2

ГСО 9741-2011

0,95

-

0,1

0,9 % отн

ЕН2000-05

СО2 + N2, (0-2)%,

1

N2

ГОСТ 9293-74

100

-

-

-

2

CO2 + N2

ГСО 10545-2014

0,95

-

5 % отн.

0,6 % отн

3

СО2 + N2

ГСО 10545-2014

1,9

-

4% отн.

0,4 %отн

ЕН2000-121

CO2 + N2,(0-3)%,

1

N2

ГОСТ 9293-74

100

-

-

-

2

CO2 + N2

ГСО 10545-2014

1,5

-

4% отн.

0,4 % отн

3

СО2 + N2

ГСО 10545-2014

2,85

-

4 % отн.

0,4 %отн

ЕН2000-06

СО2 + N2, (0-5)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО2 + N2

ГСО 3769-87

2,5

-

0,25

0,8 %отн

3

СО2 + N2

ГСО 3769-87

4,75

-

0,25

0,8 % отн.

Продолжение таблицы В. 1

Анализируемый газ, диапазон измерений

Номер

ПГС

Компонентный состав ПГС

Номер ПГС по Гос-реестру,ГОСТ,ТУ

Номинальное значение концентрации ПГС

Пределы допускаемого спклоне-ния ПГС, ±Д

Пределы допускаемой погрешности аттестации, ±Д

%

млн"'

ЕН2000-07

CO2 + N2, (0-10)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО2 + N2

ГСО 9742-2011

5

-

0,5

0,8 % отн.

3

со2 + N2

ГСО 9742-2011

9,5

-

0,5

0,8 % отн.

ЕН2000-08

CO2 + N2,(0-20)%,

1

N2

ГОСТ 9293-74

100

-

-

-

2

со2 + N2

ГСО 3777-87

10

-

1

0,1

3

со2 + N2

ГСО 3777-87

19

-

1

0,1

ЕН2000-47

CO2 + N2, (0-30)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

со2 + N2

ГСО 9743-2011

15

-

1,5

0,54% отн.

3

CO2+N2

ГСО 9743-2011

28,5

-

1,5

0,27% отн.

ЕН2000-48

CO2 + N2, (0-40)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

со2 + N2

ГСО 9743-2011

20

-

1,5

0,44% отн.

3

со2 + N2

ГСО 3783-87

37,5

-

2,5

0,8% отн.

ЕН2000-09

CO2 + N2, (0-50)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

со2 + N2

ГСО 3783-87

25

-

2,5

0,8% отн

3

со2 + N2

ГСО 3783-87

47,5

-

2,5

0,8% отн.

ЕН2000-10

CO2 + N2> (0-100)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

CO2+N2

ГСО 3785-87

50

-

2,5

0,8% отн

3

CO2 + N2

ГСО 9762-2011

95

-

5,0

0,46% отн.

ЕН2000-80*

CO + N2> (0-10) млн'1

1

N2

ТУ 2114-004-05798345-2009

100

-

2

СО+ N2

ГСО 10240-2013

-

5,0

30 % отн.

4,55% отн.

3

СО+ N2

ГСО 10240-2013

-

9,0

30% отн.

4,11 % отн.

ЕН2000-81*

СО + N2, (0-25) млн'1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

СО+ N2

ГСО 10546-2014

-

12,5

10% отн.

2,5% отн

3

СО+ N2

ГСО 10546-2014

-

22,5

10% отн.

2,5% отн.

ЕН2000-82*

СО + N2, (0 - 50) млн'1

1

N2

ТУ 2114-004-

05798345-2009

100

-

2

СО+ N2

ГСО 10546-2014

-

25

10% спн.

2,5% отн

3

СО+ N2

ГСО 10546-2014

-

45,0

10% спн.

2,5% отн.

ЕН2000-83*

СО + N2, (0-100) млн'1

1

N2

ТУ 2114-004-

05798345-2009

100

-

-

2

СО+ N2

ГСО 10545-2014

-

50

10% отн.

1,5% отн.

3

СО+ N2

ГСО 10545-2014

-

95

10% отн.

1,5% отн.

ЕН2000-49*

СО + N2, (0-200) млн'1

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 10545-2014

-

100

10% отн.

1,5% отн.

3

СО+ N2

ГСО 10545-2014

-

180

10% отн.

1,5 %отн.

ЕН2000-11*

СО + N2, (0-500) млн'1

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 10545-2014

-

250

10% отн.

1,5% отн.

3

СО+ N2

ГСО 10545-2014

-

450

10% отн.

1,5 %отн.

ЕН2000-12*

СО + N2, (0-1000) млн'1

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 10545-2014

-

500

10% отн.

1,5% отн.

3

СО+ N2

ГСО 10545-2014

-

950

10% спн.

1,5 % отн.

Продолжение таблицы В.1

Анализируемый газ, диапазон измерений

Номер

ПГС

Компонентный состав ПГС

Номер ПГС по Госрее-стру, ГОСТ, ТУ

Номинальное значение концентрации ПГС

Пределы допускаемого отююне-ния ПГС, ±Д

Пределы допускаемой погрешности апестаиии,±Д

%

млн’1

ЕН2000-13*

СО+ N2, (0-0,2)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

co + n2

ГСО 10546-2014

0,11

-

5%отн.

1,5% отн.

3

СО+ N2

ГСО 10546-2014

0,19

5 %отн.

1,5% отн.

ЕН2000-14*

СО+ N2j (0-0,5)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3814-87

0,25

-

0,025

0,01

3

СО+ N2

ГСО 3816-87

0,475

-

0,05

1,5%отн

ЕН2000-15

СО + N2, (0-1)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3816-87

0,5

-

0,05

0,8% отн.

3

СО+ N2

ГСО 3816-87

0,95

-

0,05

0,8% отн.

ЕН2000-16

CO + N2, (0-2)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3819-87

1

-

0,1

0,7% опт

3

СО+ N2

ГСО 3819-87

1,9

-

0,1

0,7% опт

ЕН2000-17

CO + N2, (0-5)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3827-87

2,5

-

0,25

0,8% опт

3

СО+ N2

ГСО 3827-87

4,75

-

0,25

0,8% отн

ЕН2000-18

CO + N2>(0-10)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3831-87

5

-

0,5

0,8% отн

3

СО+ N2

ГСО 3831-87

9,5

-

0,5

0,8% отн

ЕН2000-19

СО + N2, (0-20)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3834-87

10

-

1

0,16

3

СО+ N2

ГСО 3834-87

19

-

1

0,16

ЕН2000-50

C0 + N2>(0-30)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3835-87

15

-

1,5

02

3

СО+ N2

ГСО 3835-87

28,5

-

1,5

02

EH2000-51

CO + N2, (0-40)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3835-87

20

-

1,5

02

3

СО+ N2

ГСО 9746-2011

38

-

2

037% отн.

EH2000-20

CO + N2, (0 - 50) %

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 3839-87

25

-

2,5

0,4

3

СО+ N2

ГСО 3839-87

47,5

-

2,5

0,4

EH2000-21

CO + N2> (0 - 100) %

1

N2

ГОСТ 9293-74

100

-

-

-

2

СО+ N2

ГСО 9746-2011

50

-

5 % отн.

0,28% отн.

3

СО+ N2

ГСО 9761-2011

95

-

5 % отн.

0,82% отн.

Компонентный состав

Номинальное значение кон-центрации ПГС

Пределы допускаемой погрешности аттестации, ±Д

Пределы допускаемого спклоне-

Номер

ПГС

Анализируемый газ, диапазон измерений

Номер ПГС по Госрее-стру, ГОСТ, ТУ

ЕН2000-84*

СН4 + N2, (0-50) млн"1

1

n2

ТУ 2114-004-05798345-2009

100

-

-

-

2

CHi + N2

ГСО 10256-2013

25

20 % отн

3,441% отн.

3

CHi + N2

ГСО 10256-2013

-

45

20 % отн.

3,947% ста.

ЕН2000-85*

СН4 + N2, (0-100) млн"1

1

n2

ТУ 2114-004-05798345-2009

100

-

~~

2

ch4 + n2

ГСО 10256-2013

-

50

20 % отн.

3,939% ота.

3

ch4 + n2

ГСО 9747-2011

-

100

10 % ота.

2,1 %отн

ЕН2000-86*

СН4 + N2, (0-200) млн"1

1

n2

ТУ 2114-004-05798345-2009

100

-

2

ch4 + n2

ГСО 9747-2011

-

100

10 % отн

2,1 %отн

3

ch4 + n2

ГСО 9747-2011

-

190

5 % стн.

2,1 %отн

ЕН2000-52*

CH4 + N2, (0-500) млн"1

1

n2

ТУ 2114-004-05798345-2009

100

-

-

-

2

ch4 + n2

ГСО 10530-2014

-

250

10% отн.

1,5% ота.

3

ch4 + n2

ГСО 10530-2014

-

475

10% стн.

1,5 % отн.

ЕН2000-22*

СН4 + N2, (0 -1000) млн”1

1

n2

ГОСТ 9293-74

100

-

-

2

ch4 + n2

ГСО 10530-2014

-

500

10% отн.

1,5% отн

3

ch4 + n2

ГСО 10530-2014

-

950

10% отн.

1,5 % отн.

ЕН2000-118*

CH4 + N2, (0-0,15)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

CHi + N2

ГСО 10530-2014

-

750

10% отн

1,5% ота.

3

ch4 + n2

ГСО 10530-2014

-

1450

5% отн.

0,6 % отн.

ЕН2000-119*

CH4 + N2, (0-0,2)%

1

n2

ГОСТ 9293-74

100

-

-

2

ch4 + n2

ГСО 10530-2014

0,11

-

5 % отн.

0,6 % отн.

3

CH4 + N2

ГСО 10530-2014

0,18

5 % отн.

0,6 % отн.

ЕН2000-120*

CH4 + N2> (0-0,5)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

ch4 + n2

ГСО 10530-2014

0,25

5% отн.

0,6 % отн.

3

ch4 + n2

ГСО 10530-2014

0,475

-

5% отн.

0,6 % отн.

ЕН2000-23

CH4 + N2,(0-l)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

ch, + n2

ГСО 9748-2011

0,5

-

0,05

0,7% отн

3

ch4 + n2

ГСО 9748-2011

0,95

-

0,05

0,7% отн.

EH2000-24

CH4 + N2,(0-2)%

1

n2

ГОСТ 9293-74

100

-

-

2

ch4 + n2

ГСО 9749-2011

1

-

0,1

0,8% отн

3

ch4 + n2

ГСО 9749-2011

1,9

-

0,1

0,8% отн

EH2000-25

CH4 + N2,(0-5)%

1

n2

ГОСТ 9293-74

100

-

-

2

ch4 + n2

ГСО 9750-2011

2,5

0,25

0,8% отн

3

ch4 + n2

ГСО 9750-2011

4,75

-

0,25

0,8% отн

EH2000-26

CH4 + N2,(0-10)%

1

n2

ГОСТ 9293-74

100

-

-

2

ch4 + n2

ГСО 3885-87

5

-

0,5

0,08

3

ch4 + n2

ГСО 3885-87

9,5

-

0,5

0,08

EH2000-27

CH4 + N2, (0-20)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

CHi + N2

ГСО 3888-87

10

-

1

0,16

3

ch4 + n2

ГСО 3888-87

19

-

1

0,16

EH2000-28

CH4 + N2, (0-50)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

ch4 + n2

ГСО 3892-87

25

-

2,5

0,4

3

ch4 + n2

ГСО 3892-87

47,5

-

2,5

0,4

EH2000-87

CH4 + N2,(0-100)%

1

n2

ГОСТ 9293-74

100

-

-

2

ch4 + n2

ГСО 10532-2014

51

-

5 % отн.

0,5% отн

3

ch4 + n2

ГСО 10532-2014

92

-

0,5 % отн.

0,2% ота

Продолжение таблицы В.1

Анализируемый газ, диапазон измерений

Номер ПГС

Компонентный состав ПГС

Номер ПГС по Госреестру, ГОСТ, ТУ

Номинальное значение концентрации ПГС

Пределы допускаемого отклонения пгс,±д

Пределы допускаемой погрешности аттестации, ±Д

% |

МЛН*'

ЕН2000-88*

1

n2

ГОСТ 9293-74

100

-

-

-

C2H2 + N2> (0-100) млн’1

2

с2н2 + n2

ГСО 10379-2013

-

50

3,939% отн.

3

c2h2 + n2

ГСО 10379-2013

-

95

3,87% отн.

ЕН2000-89*

1

n2

ГОСТ 9293-74

100

-

-

С2Н2 + N2> (0 - 200) млн’1,

2

c2h2 + n2

ГСО 10379-2013

-

100

3,863% отн.

3

c2h2 + n2

ГСО 10379-2013

-

180

3,742 % отн.

ЕН2000-90*

1

n2

ГОСТ 9293-74

100

-

-

С2Н2 + N2, (0 - 500) млн’1

2

c2h2 + n2

ГСО 10379-2013

-

250

3,636% отн.

3

c2h2 + n2

ГСО 10379-2013

-

450

3333% отн.

ЕН2000-91*

1

n2

ГОСТ 9293-74

100

-

-

-

C2H2 + N2, (О-ЮОО)млн’1

2

c2h2 + n2

ГСО 10379-2013

-

500

3,258 % отн.

3

c2h2 + n2

ГСО 10379-2013

-

950

2,575% отн.

ЕН2000-92

1

n2

ГОСТ 9293-74

100

-

-

-

C2H2 + N2,(0-l)%

2

c2h2 + n2

ГСО 10379-2013

0,45

-

10%спн.

1,625% отн.

3

c2h2 + n2

ГСО 10379-2013

0,95

-

10% спи

1,479% отн.

ЕН2000-93

1

n2

ГОСТ 9293-74

100

-

-

-

С2Н2 + N2> (0 - 5) %

2

c2h2 + n2

ГСО 10379-2013

2,50

-

-

1,401 %отн.

3

c2h2 + n2

ГСО 10379-2013

4,50

-

-

1316%отн.

ЕН2000-29

1

n2

ГОСТ 9293-74

100

-

-

C2H2 + N2>(0-10)%

2

c2h2 + n2

ГСО 10379-2013

5

-

-

1,293% отн.

3

c2h2 + n2

ГСО 10379-2013

9

-

-

1,109% отн.

EH2000-30

1

n2

ГОСТ 9293-74

100

-

-

-

C2H2 + N2, (0-20)%

2

c2h2 + n2

ГСО 10379-2013

10

-

-

1,519% отн.

3

c2h2+n2

ГСО 10379-2013

18

-

-

0,695% отн.

Компонентный состав

Пределы допускаемой погрешности аттестации, ±Д

Номер

ПГС

Пределы допускаемого отклонения ПГС,±Д

Анализируемый газ, диапазон измерений

Номер ПГС по Гос-реестру, ГОСТ, ТУ

Номинальное значение концентра-ции ПГС______

млн-1

ЕН2000-94*

SO2 + N2, (0-25) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

-

2

SO2 + N2

ГСО 10342-2013

-

12,5

20%отн.

3,996% отн.

3

SO2+N2

ГСО 10342-2013

-

22

20 % отн.

3,98% снн.

ЕН2000-95*

SO2 + N2, (0 - 50) млн-1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

SO2+N2

ГСО 10342-2013

-

25

20% отн.

3,977% firm

3

SO2+ N2

ГСО 10342-2013

-

45

2.

3,947% отн.

ЕН2000-96*

SO2 + N2, (0-100) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

SO2 + N2

ГСО 10545-2014

-

50

10%отн.

1,5% ста.

3

SO2+N2

ГСО 10545-2014

-

95

10% отн.

1,5% отн

ЕН2000-54*

SO2 + N2, (0-200) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

SO2+N2

ГСО 10545-2014

-

100

10% отн.

1,5% ота.

3

SO2 + N2

ГСО 10545-2014

-

180

10% отн.

1,5% отн

ЕН2000-31*

SO2 + N2, (0 - 500) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

SO2+ N2

ГСО 10545-2014

-

250

10% отн.

1,5% ота.

3

SO2+N2

ГСО 10545-2014

-

450

10% отн.

1,5% отн.

ЕН2000-32*

SO2 + N2, (0-1000) млн’1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

SO2 + N2

ГСО 10545-2014

-

500

10% отн.

1,5% ота.

3

SO2 + N2

ГСО 10545-2014

-

950

10% отн.

1,5% ота.

ЕН2000-33*

SO2 + N2, (0-0,2)%

1

N2

ГОСТ 9293-74

100

-

-

2

SO2 + N2

ГСО 10546-2014

0,11

-

5 %отн.

1,5% отн

3

SO2+N2

ГСО 10546-2014

0.18

-

5 % отн.

1,5% отн

ЕН2000-34*

SO2 + N2, (0-0,5)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2+N2

ГСО 10546-2014

0,25

-

5% отн.

1,5% ота.

3

SO2+N2

ГСО 10546-2014

0.45

-

5 % отн.

1,5% отн

EH2000-35

SO2 + N2,(0-l)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2 + N2

ГСО 10342-2013

0,52

-

5 % отн.

1,499%ота.

3

SO2+N2

ГСО 10342-2013

0,95

-

5 % отн.

1,479% ота.

EH2000-36

SO2 + N2, (0 - 2) %

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2+N2

ГСО 10342-2013

1

-

-

1,477% ота.

3

SO2 + N2

ГСО 10342-2013

1,8

-

-

1,44% ота.

EH2000-37

SO2 + N2) (0-5)%

1

N2

ГОСТ 9293-74

100

-

-

2

SO2+N2

ГСО 10342-2013

2,5

-

-

1,408% ота.

3

SO2 + N2

ГСО 10342-2013

4,5

-

1316%ота.

EH2000-38

S02 + N2,(0-10)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2+N2

ГСО 10546-2014

5

-

5 % отн.

1,0% отн

3

SO2+N2

ГСО 10546-2014

9

-

5 % отн.

1,0% отн

EH2000-39

SO2 + N2) (0 - 20) %

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2 + N2

ГСО 10342-2013

10

-

-

1,063% ота.

3

SO2 + N2

ГСО 10342-2013

18

-

-

0,695% ота.

EH2000-97

SO2 + N2) (0-50)%

1

N2

ГОСТ 9293-74

100

-

-

-

2

SO2+N2

ГСО 10546-2014

25

-

3 % отн.

0,4 % ота.

3

SO2+N2

ГСО 10546-2014

45

-

3%отн.

0,4% ота.

Продолжение таблицы В.1

Анализируемый газ, диапазон измерений

Номер ПГС

Компонентный состав ПГС

Номер ПГС по Росреестру, ГОСТ, ТУ

Номинальное значение концентрации ПГС

Пределы допускаемого отклонения ПГС, ±Д

Пределы допускаемой погрешности аттестации, ±Д

%

| млн4

NHa + Nj

ЕН2000-98*

NH3 + N2) (0-100) млн1

1

n2

ТУ 2114-004-

05798345-2009

-

-

-

2

nh3 + n2

ГСО 10326-2013

50

20%отн.

3,939% отн.

3

nh3+n2

ГСО 10326-2013

95

20% отн.

3,871 %отн.

ЕН2000-99*

1

n2

ТУ 2114-004-

05798345-2009

-

-

-

NH3+ N2, (0 - 200) млн1

2

nh3+n2

ГСО 10545-2014

НО

10 %отн.

1,5%отн

3

nh3 + n2

ГСО 10545-2014

180

10 %отн.

1,5% отн.

ЕН2000-100*

1

n2

ТУ 2114-004-05798345-2009

-

-

-

NH3 + N2, (0 - 500) млн'1

2

nh3+n2

ГСО 10545-2014

250

10 %отн.

1,5% сон

3

nh3+n2

ГСО 10545-2014

450

10 %отн.

1,5 %отн

ЕН2000-101*

1

n2

ТУ 2114-004-05798345-2009

-

-

-

NH3 + N2, (0 -1000) млн"1

2

nh3+n2

ГСО 10545-2014

500

10 %отн.

1,5%отн

3

nh3 + n2

ГСО 10545-2014

-

950

10 %отн.

1,5 %отн

ЕН2000-102*

1

n2

ГОСТ 9392-74

100

-

-

-

NH3+N2, (0-0,2)%

2

nh3 + n2

ГСО 10546-2014

0,11

-

5% отн.

1,5 %отн

3

nh3+n2

ГСО 10546-2014

0,18

-

5% отн.

1,5% сон

ЕН2000-103*

1

n2

ГОСТ 9392-74

100

-

-

-

NH3 + N2, (0-0,5)%

2

nh3+n2

ГСО 10546-2014

0,25

-

5% отн.

1,5% сон

3

nh3 + n2

ГСО 10546-2014

0,45

-

5% отн.

1,5% сон

ЕН2000-40

1

n2

ГОСТ 9392-74

100

-

-

-

NH3 + N2,(0-l)%

2

nh3+n2

ГСО 10546-2014

0,5

-

5% отн.

1,5% сон

3

nh3 + n2

ГСО 10546-2014

0,9

-

5%отн.

1,5%отн

ЕН2000-41

1

n2

ГОСТ 9392-74

100

-

-

-

NH3 + N2> (0-2)%

2

nh3+n2

ГСО 10546-2014

1,1

-

5 % отн.

1,0%отн

3

nh3+n2

ГСО 10546-2014

1,8

-

5% отн.

1,0% сон

EH2000-42

1

n2

ГОСТ 9392-74

100

-

-

-

NH3 + N2,(0-5)%

2

nh3+n2

ГСО 10546-2014

2,5

-

5% отн.

1,0% сон

3

nh3 + n2

ГСО 10546-2014

4,5

-

5 % отн.

1,0% сон

EH2000-43

1

n2

ГОСТ 9392-74

100

-

-

-

NH3+N2,(0-10)%

2

nh3+n2

ГСО 10546-2014

5

-

5 % отн.

1,0% отн

3

nh3 + n2

ГСО 10546-2014

9

-

5% отн.

1,0% сон

EH2000-44

1

n2

ГОСТ 9392-74

100

-

-

-

NH3 + N2, (0-15)%

2

nh3 + n2

ГСО 10546-2014

7,5

-

5%стн

1,0%стн

3

nh3+n2

ГСО 10546-2014

13,5

-

3%отн.

0,6% сон

EH2000-45

1

n2

ГОСТ 9392-74

100

-

-

-

NH3 + N2, (0-25)%

2

nh3+n2

ГСО 10546-2014

12,5

-

3%отн

0,6% сон

3

nh3+n2

ГСО 10547-2014

22,5

-

5% сон

1,0% отн

EH2000-46

1

n2

ГОСТ 9392-74

100

-

-

-

NH3+N2, (0-50)%

2

nh3 + n2

ГСО 10547-2014

25

-

5%отн

1,0% сон

3

nh3+n2

ГСО 10547-2014

45

-

5% отн

1,0%отн

Анализируемый газ, диапазон измерений

Номер ПГС

Компонентный состав ПГС

Номер ПГС no Госрее-cipy, ГОСТ, ТУ

Номинальное значение концентрации ПГС

Пределы допускаемого отклонения ПГС, ±д

Пределы допускаемой погрешности аттестации, ±Д

% 1

млн"1

■ -.■■■

SF« + Nj

ЕН2000-53

1

n2

ТУ 2114-004-

05798345-2009

100

-

-

-

SF6 + N,,(0-0,2)%,

2

sf(, + n2

ГСО 10530-2014

0,020

-

10%отн

1,5% отн.

3

SF..+ N2

ГСО 10530-2014

0,040

-

10% отн

1,5% отн.

1

sf6 + n2

ГСО 10162-2012

0,041

10%отн

3,975% отн.

2

sf6 + n2

ГСО 10162-2012

0,101

5 % отн

2,497% отн.

3

SF6 + N2

ГСО 10162-2012

0,18

5% отн

23% отн.

■              г""И

NO + N2

ЕН2000-104*

1

N,

ГОСТ 9293-74

100

-

-

-

NO+ N,, (0-100) млн 1

2

NO+N,

ГСО 10545-2014

-

50

10% отн.

1.5% отн.

3

NO + N,

ГСО 10545-2014

-

90

10% отн.

1,5% отн.

ЕН2000-105*

1

n2

ГОСТ 9293-74

100

-

-

-

NO+ N2, (0-200) млн4

2

NO+ N2

ГСО 10545-2014

-

100

10 %отн.

1,5% отн

3

no + n2

ГСО 10545-2014

-

180

10 % отн.

1,5% отн.

ЕН2000-106*

1

n2

ГОСТ 9293-74

100

-

-

-

NO + N, ,(0-500) млн4

2

no + n2

ГСО 10545-2014

-

250

10 % отн.

1,5% отн

3

NO+ N2

ГСО 10545-2014

-

450

10 %отн.

1,5% отн.

ЕН2000-55*

1

n.

ГОСТ 9293-74

100

-

-

-

NO + N>,(0- 1000) млн4

2

NO+ N2

ГСО 10545-2014

0,05

-

10 % отн.

1,5% отн.

3

NO + N2

ГСО 10545-2014

0,08

-

10 % отн.

1,5% отн.

ЕН2000-56*

1

n2

ГОСТ 9293-74

100

-

-

NO + N2, (0-0,2)%

2

NO+ N2

ГСО 10546-2014

0,11

-

5 % отн.

1,5% отн.

3

NO+ N2

ГСО 10546-2014

0,16

-

5 %отн.

1,5% отн.

ЕН2000-57*

1

n2

ГОСТ 9293-74

100

-

-

-

NO + N,, (0-0,5)%

2

NO + N2

ГСО 10546-2014

0,25

-

5 % отн.

1,5% отн.

3

no + n2

ГСО 10546-2014

0,40

-

5 % отн.

1,5% отн.

ЕН2000-58

I

n2

ГОСТ 9293-74

100

-

-

-

NO + N,, (0-1)%

2

no + n2

ГСО 10546-2014

0,5

-

5 % отн.

1,5% отн.

3

NO+ N2

ГСО 10546-2014

0,9

-

5 %отн.

1,5% отн.

EH2000-59

1

n2

ГОСТ 9293-74

100

-

-

-

NO + N,. (0-2)%

2

NO + N2

ГСО 10546-2014

1.1

-

5 %отн.

1,0% отн.

3

NO+ N2

ГСО 10546-2014

1,8

-

5 % отн.

1,0% отн.

EH2000-60

1

n2

ГОСТ 9293-74

100

-

-

-

NO + N,,(0-5)%

2

NO+ N2

ГСО 10546-2014

2,5

-

5 % отн.

1,0% отн.

3

NO+N;

ГСО 10546-2014

4,5

-

5 %отн.

1,0% отн

EH2000-61

1

n2

ГОСТ 9293-74

100

-

-

-

NO+ N,,(0-10)%

2

no + n2

ГСО 10546-2014

5

-

5 % отн.

1,0% отн.

3

N0+ N2

ГСО 10546-2014

9

-

5 % отн.

1,0% отн.

EH2000-62

1

n2

ГОСТ 9293-74

100

-

-

-

NO+ N,,(0-20)%

2

N0+ N2

ГСО 10323-2013

10,1

-

5 % отн.

1,0% отн.

3

no+n2

ГСО 10323-2013

19

-

5 % отн.

1,0% отн.

Продолжение таблицы В.1

Анализируемый газ, диапазон измерений

Номер

ПГС

Компонентный состав ПГС

Номер ПГС по Госрее-стру,ГОСТ,ТУ

Номинальное значение концентрации ПГС

%   | млн’1

Пределы допускаемого отклонения ПГС, ±Д

Пределы допускаемой погрешности аттестации, ±Д

'■*$**.* * ■ ’“5

ЕН2000-107*

N2O+N2,(0 100) млн4

1

n2

ГОСТ 9293-74

ГТоо

-

-

-

2

n2o+n2

ГСО 10531-2014

0,0050

-

10 %отн

2,5% отн

3

n2o+n2

ГСО 10531-2014

0,0095

-

10 %отн

2,5% отн

ЕН2000-108*

N2O + N2, (0-200) млн4

1

n2

ГОСТ 9293-74

100

-

2

ho+n2

ГСО 10531-2014

0,010

-

10 %отн

2,5%ота.

3

n2o+n2

ГСО 10531-2014

0,019

-

10 %отн

2,5% отн

ЕН2000-63*

N2O + N2, (0 - 500) млн4

1

n2

ГОСТ 9293-74

100

-

-

-

2

n2o+n2

ГСО 10531-2014

0,025

10%отн

2,5% опт

3

N20+n2

ГСО 10531-2014

0,045

10%aiH

2,5% отн

ЕН2000-64*

N2O + N2, (0 -1000) млн4

1

n2

ГОСТ 9293-74

100

-

-

-

2

n2o+n2

ГСО 10531-2014

0,050

-

10 %<лн

2,5%ота.

3

NjO + N2

ГСО 10531-2014

0,095

-

10 %аги

2,5% отн.

EH2000-65*

N2O + N2j(0 0,2) %

1

n2

ГОСТ 9293-74

100

-

-

-

2

n2o+n2

ГСО 10531-2014

0,10

-

10 %отн

2,5% отн

3

n2o+n2

ГСО 10531-2014

0,18

-

5 %отн

1,5%отн

EH2000-66*

N2O + N2,(0 0,5)%

1

n2

ГОСТ 9293-74

100

-

-

2

n2o+n2

ГСО 10531-2014

0,25

-

5 %<лн

1,5 %атн.

3

N2O+N2

ГСО 10531-2014

0,425

-

5 %отн

1,5% опт

EH2000-67

N2O + N2,(0 1)%

1

n2

ГОСТ 9293-74

100

-

-

2

n2o+n2

ГСО 10531-2014

0,5

-

5 %oih.

1,5 %атн.

3

n2o+n2

ГСО 10531-2014

0,85

-

5 %<лн

1,5%атн

EH2000-68

N2O + N2,(0 2)%

1

n2

ГОСТ 9293-74

100

-

2

n2o+n2

ГСО 10531-2014

1,0

-

5 %отн

1,5%атн

3

n2o+n2

ГСО 10531-2014

1,7

-

5 %oih

1,0%отн.

EH2000-69

N2O + N2,(0 5)%

1

n2

ГОСТ 9293-74

100

-

2

n2o+n2

ГСО 10531-2014

2,5

-

5 %<лн

1,0%атн

3

n2o+n2

ГСО 10531-2014

4,25

-

5 %отн

1,0% опт

EH2000-70

N20 + N2,(0-10)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

n2o+n2

ГСО 10531-2014

5

-

5 %атн

1,0% опт

3

n2o+n2

ГСО 10531-2014

9

-

5 %oih

1,0%ота.

EH2000-71

N2O + N2, (0-20)%

1

n2

ГОСТ 9293-74

100

-

-

2

n2o+n2

ГСО 10531-2014

10

-

5 %<лн

1,0% отн

3

n2o+n2

ГСО 10531-2014

19

-

3 % отн.

0,6% опт

EH2000-72

N20 + N2,(0-50)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

n2o+n2

ГСО 10532-2014

25

-

5 % отн.

1 %ота.

3

n2o+n2

ГСО 10532-2014

48

-

5 % отн.

1 %ота.

EH2000-73

N2O + N2, (0-100)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

ho+h

ГСО 10532-2014

48

-

5 % отн.

1 %ота.

3

N2O+N2

ГСО 10532-2014

97

-

0,5 % отн.

0,2% отн

Пределы допускаемой погрешности аттестации, ±Д

Пределы допускаемого отклонения ПГС,±Д

Компонентный состав ПГС

Номер ПГС

Номер ПГС по Госрее-стру, ГОСТ, ТУ

Анализируемый газ, диапазон измерений

Номинальное значение концентра-ции ПГС______

млн-1

ЕН2000-109

H2S + N2>(0 1)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

HjS + Nj

ГОСТ 10546-2014

0,5

-

5%отн.

1,5%отн

3

HjS + Nz

ГОСТ 10546-2014

0,9

5%отн.

1,5%отн

ЕН2000-110

H2S + N2, (0-2)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

h2s+n2

ГОСТ 10328-2013

1,0

-

5%отн.

1,477 %отн.

3

h2s+n2

ГОСТ 10328-2013

1,8

5%отн.

1,440 %отн.

ЕН2000-113

H2S + N2,(0 5)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

h2s+n2

ГОСТ 10328-2013

2,5

-

5%отн.

1,408 %отн.

3

h2s+n2

ГОСТ 10328-2013

4,5

5%отн.

1Д16%отн.

ЕН2000-114

H2S + N2,(0 10) %

1

n2

ГОСТ 9293-74

100

-

-

-

2

H2S + n2

ГОСТ 10546-2014

5

-

5%отн.

1,0%отн

3

h2s+n2

ГОСТ 10546-2014

9

5%отн.

1,0%отн

ЕН2000-115

H2S + N2,(0 20) %

1

n2

ГОСТ 9293-74

100

-

-

-

2

H2S + n2

ГОСТ 10546-2014

10

-

5%отн.

1,0%отн

3

H2S+N2

ГОСТ 10546-2014

18

5%отн.

0,6%отн

ЕН2000-116

H2S + N2,(0 50) %

1

n2

ГОСТ 9293-74

100

-

-

-

2

H2S + N2

ГОСТ 10328-2013

25

-

5%отн

0,56 %отн.

3

h2s+n2

ГОСТ 10328-2013

45

5%отн.

0,4%отн.

EH2000-117

H2S + N2,(0 100)%

1

n2

ГОСТ 9293-74

100

-

-

-

2

h2s+n2

ГОСТ 10328-2013

50

-

5%отн

0,36 %отн.

3

HjS + Nj

ГОСТ 10328-2013

90

15 %отн.

0,189 %отн.

•ч;'     • i               ‘                                                      ‘                                                T

EH2000-111

CH3SH + N2, (0 - 2) %

1

n2

ТУ 2114-004-05798345-2009

100

-

-

-

2

CH)SI+N2

ГСО 10251-2013

1

-

10%отн.

3%отн.

3

CH)SH+N2

ГСО 10251-2013

1,8

-

10%отн.

3%отн.

EH2000-112

CH3SH + N2, (0 - 5) %

1

n2

ТУ 2114-004-05798345-2009

100

-

2

ch>sh+n2

ГСО 10251-2013

2,5

-

10%отн.

3%отн.

3

CHbSH+N2

ГСО 10251-2013

4,5

-

10%отн.

3%отн.

EH2000-122

NO2+ N2, (0 - 100) млн"1

1

n2

ТУ 2114-004-05798345-2009

100

-

-

2

NQ>+N2

ГСО 10545-2014

0,0050

-

15%отн.

2%отн

3

NO2+N2

ГСО 10545-2014

0,0095

-

15%отн

2 %отн

EH2000-123

NO2 + N2, (0-200) млн"1

1

n2

ТУ 2114-004-

05798345-2009

100

-

2

N02+N2

ГСО 10545-2014

0,011

-

10%отн.

1,5 %отн

3

NO2+N2

ГСО 10545-2014

0,019

-

10%отн

1,.5 %отн

EH2000-124

NO2 + N2> (0-250) млн"1

1

N2

ТУ 2114-004-05798345-2009

-

-

2

NO2+N2

ГСО 10545-2014

0.012

-

10%отн.

1,5 %отн

3

NO2+N2

ГСО 10545-2014

0.025

-

10%отн.

1,.5 %отн.

EH2000-125

NO2 + N2, (0 - 500) млн"1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

NO2+N2

ГСО 10545-2014

0,025

-

10%отн.

1,5 %отн

3

NO2+N2

ГСО 10545-2014

0,045

-

10%отн.

1,5 %отн.

EH2000-126

NO2 + N2> (0 - 1000) млн"1

1

N2

ТУ 2114-004-05798345-2009

100

-

-

2

NO2+N2

ГСО 10545-2014

0,050

-

10%отн.

1,5 %отн

3

NO2+N2

ГСО 10545-2014

0,095

-

10%отн.

1,5 %отн.

Примечание - Допускается в качестве источника ПГС использовать рабочий эталон 1-го

разряда - генератор газовых смесей ГГС-Р ШДЕК 418313.009

Адреса изготовителя и поставщика ПГС:

  • 1. ГЦИ СИ ГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург, Московский пр., 19.

  • 2. ООО «Мониторинг», 190005 г. С.- Петербург, Московский проезд, д. 4.

  • 3. ОАО «Линде Газ Рус», 143900 г. Балашиха-7, ул. Белякова, д. 1-а.

ПРИЛОЖЕНИЕ Г

ПРОТОКОЛ

поверки газоанализатора ЕН2000

Производитель_____________________________________________________________________

Заводской номер________________Дата выпуска_______________________________________

Дата поверки______________________________________________________________________

Поверка проведена с использованием баллонов с ПГС, приготовленных и аттестованных

(когда и кем)

Условия поверки:

- температура окружающего воздуха_________________________________°C;

- атмосферное давление_____________________________________________кПа;

- относительная влажность__________________________________________%.

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Результаты внешнего осмотра______________________________________________________

  • 2 Результаты проверки герметичности_______________________________________________________

  • 3 Проверка сопротивления изоляции______________________________________________________

  • 4 Проверка основной погрешности__________________________________________________

  • 5 Проверка погрешности срабатывания порогового устройства__________________________________

  • 6 Результаты опробования___________________________________________________________

  • 7 Идентификация ПО ______________________________________________________

  • 8 Заключение____________________________________________________________________

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов

Номер

док-та

Подпись

Дата

изм.

зам.

новых

аннул.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
