Методика поверки «Тахографы цифровые Drive smart» (МП 651-15-54)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

Тахографы цифровые Drive smart

Методика поверки

651-15-54 МП р.п. Менделеево 2015 г.

• 1.1 Настоящая методика поверки распространяется на тахографы цифровые Drive smart (далее - тахографы) и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 7 лет.

• 2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и тахограф бракуется.

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих требуемый запас точности (не менее 1/3) при определении метрологических характеристик тахографов.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющие право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                        от 15 до 25;

• - относительная влажность воздуха, %                          от 50 до 80.

Все средства измерений и вспомогательное оборудование, использующиеся при поверке тахографов, должны находится в рабочих условиях эксплуатации.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов;

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

• 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

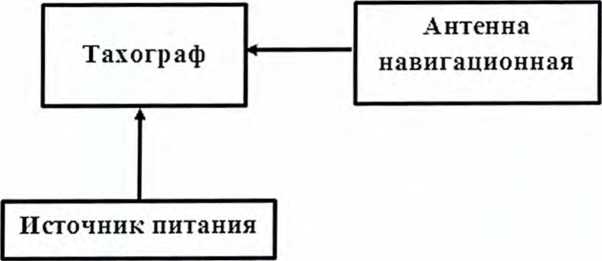

Рисунок 1 - Схема проведения измерений при проверке работоспособности

• 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

• 8.2.3 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 65000. Убедиться в изменении характеристического коэффициента в тахографе.

• 8.2.4 Результаты поверки считать положительными, если выполняются требования п. п. 8.2.2, 8.2.3.

• 8.3 Определение погрешности (при доверительной вероятности 0,95) измерений интервала времени.

  • 8.3.1 Собрать схему в соответствии с рисунком 2.

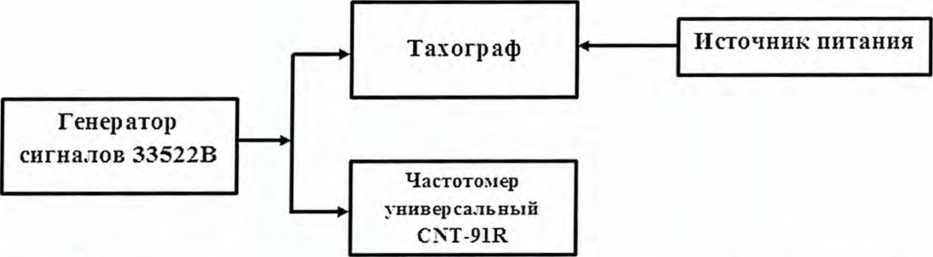

Рисунок 2 - Схема проведения измерений при определении погрешности измерения интервала времени и инструментальной погрешности пройденного пути

• 8.3.2 В соответствии с руководством по эксплуатации настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

• - частота следования импульсов: 100 Гц;

• - амплитуда импульсов: 3,8 В;

• - среднеквадратичное значение амплитуды: 1,9 В;

• - длительность импульса: 200 мкс;

• - время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;

• - продолжительность воспроизведения последовательности импульсов: 60 с.

• 8.3.3 Включить генератор 33522В, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Т¹ действ) по формуле:

уП -   - -

¹ действ -

где N - количество импульсов, измеренное частотомером универсальным CNT-91R.

• 8.3.4 Выполнить действия п. 8.3.3 не менее трех раз.

• 8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (1), (2):

(]) = Т^П(j) — Т^действ ,                             (1)

(2)

где Т¹ действ - действительное значение интервала времени, с;

Т¹¹ (j) - измеренное значение интервала времени из файла .ddd, с;

N - количество измерений.

• 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерения интервала времени:

N

J=1

• 8.3.7 Определить погрешность (при доверительной вероятности 0,95) измерения интервала времени по формуле (4):

  П_т = dTⁿ

  ^{+ 2,<J}Z7>

  (4)

8.3.8 Результаты поверки считать положительными, если погрешность (при доверительной вероятности 0,95) измерений интервала времени не более 4 с.

• 8.4 Определение абсолютной погрешности измерений скорости в диапазоне от 20 до

180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

• 8.4.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

• 8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

  • 8.5.1 Собрать схему в соответствии с рисунком 3.

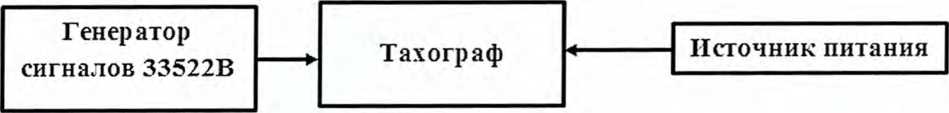

    Рисунок 3 - Схема проведения измерений при определении инструментальной погрешности измерения скорости по датчику движения

  • 8.5.2 В соответствии с руководством по эксплуатации:

• - на тахограф установить характеристический коэффициент тахографа 4000;

• - на генератор сигналов 33522В настроить выдачу последовательностей прямоугольных импульсов (параметры приведены в п. 8.3.2) частотами 200 Гц (180 км/ч), 100 Гц (90 км/ч) и 22 Гц (20 км/ч) (продолжительность воспроизведения последовательности импульсов каждой частоты 20 с).

• 8.5.3 Провести измерения в течение 60 с.

• 8.5.4 Используя измерительную информацию о скорости из файла «.ddd» тахографа определить систематическую составляющую инструментальной погрешности измерения скорости по импульсному сигналу датчику движения по формулам (5), (6):

/ ^N

_dv=                                  <0

где Удейств - действительное значение скорости, км/ч;

V (j) - измеренное значение скорости, км/ч;

N - количество измерений.

• 8.5.5 Определить CKO случайной составляющей инструментальной погрешности измерений скорости по импульсному сигналу датчика движения по формуле (7):



  N

  /=/____________

  N-1

(7)

• 8.5.6 Определить инструментальную погрешность (при доверительной вероятности

0,95) измерений скорости по импульсному сигналу датчика движения по формуле (8):

(8)

• 8.5.7 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 65000.

• 8.5.8 Выполнить действия п.п. 8.5.2 - 8.5.6 для частот последовательностей прямоугольных импульсов 3000 Гц (180 км/ч), 1500 Гц (90 км/ч) и 333 Гц (для 20 км/ч).

• 8.5.9 Результаты испытаний считать положительными, если инструментальная погрешность (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

• 8.6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

  • 8.6.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

• 8.7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

  • 8.7.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

• 8.8 Определение относительной инструментальной погрешности (по уровню вероятности 0,95) измерений пройденного пути

  • 8.8.1 Собрать схему в соответствии с рисунком 2.

  • 8.8.2 В соответствии с руководством по эксплуатации на тахограф установить характеристический коэффициент тахографа 10000. В соответствии с руководством по эксплуатации на генератор сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 4.5.2) частотой 500 Гц (180 км/ч) эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа).

  • 8.8.3 В соответствии с п. 11.2 Руководства по настройке и калибровке на тахограф получить измеренное значение пройденного пути с разрядностью до единиц метров.

  • 8.8.4 Выполнить действия п. 8.8.2 не менее пяти раз.

  • 8.8.5 Вычислить относительную инструментальную погрешность (по уровню вероятности 0,95) измерения пройденного пути протяженностью 1 км в следующей последовательности:

  • 8.8.6 Определить систематическую составляющую инструментальной погрешности измерений пройденного пути по импульсному сигналу датчику движения по формулам (9), (Ю):

AL(j) ~~ L(j) J-'действ ,

j=l

где Ьдейств - действительное значение пройденного пути, км/ч;

L (j) - измеренное значение пройденного пути, км/ч;

N - количество измерений.

• 8.8.7 Определить СКО случайной составляющей инструментальной погрешности измерений пройденного пути по формуле (11):

• 8.8.8 Определить инструментальную погрешность (при доверительной вероятности

0,95) измерений пройденного пути по формуле (12):

n_L - \dL\ + 2 • (У_L,

• 8.8.9 Определить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (13):

_потн ₌-------_х j ₀₀о_/о

^L (N/10000)

где N - количество импульсов, измеренное частотомером универсальным CNT-91R.

• 8.8.10 Результаты поверки считать положительными, если значение относительной инструментальная погрешности (при доверительной вероятности 0,95) измерений пройденного пути не более 1 %.

• 8.9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

  • 8.9.1 Результаты поверки считать положительными, если в наличии свидетельство о поверке на блок СКЗИ с не истекшим сроком действия.

• 8.10 Определение абсолютной погрешности (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

  • 8.10.1 Собрать схему в соответствии с рисунком 4. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

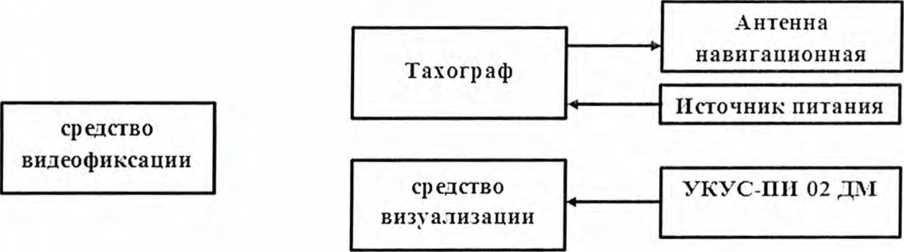

Рисунок 4 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

• 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией па тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УКУС- ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

• 8.10.3 В течение не менее трех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут па дисплее тахографа.

• 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (14), (15):

где Тдсйств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

• 8.10.5 Определить СКО случайной составляющей погрешности синхронизации:

  (16)



• 8.10.6 Определить погрешность (по уровню вероятности 0,95) синхронизации шкалы времени по формуле (17):

(17)

• 8.10.7 Абсолютная погрешность (по уровню вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не превышает 2 с (результаты поверки считать положительными), если абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 4 с.

• 8.11 Идентификация программного обеспечения

  • 8.11.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) тахографа проводить в следующей последовательности:

- проверить номер версии (идентификационный номер) ПО в разделе меню «Информация» в тахографе, согласно 8.1.2.5 Руководства по эксплуатации.

Таблица 3

• 9.1 При положительных результатах поверки на тахограф выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора -начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
