УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Система измерительная СИ-1/НР-3, ИМ-ЗА Методика поверки

УРАБ.НИС.73СТ.046 МП

2019 г.-

СОДЕРЖАНИЕ

ОБОЗНАЧЕНИЯ

ВВЕДЕНИЕ

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

ОБОЗНАЧЕНИЯ

МП - методика поверки;

ИК - измерительный канал;

MX - метрологические характеристики;

НСП - неисключенная систематическая погрешность;

ВП - верхний предел измерений;

НЗ - нормированное значение

ПИП - первичный измерительный преобразователь;

ТСП - термопреобразователь сопротивления платиновый;

ТСМ - термопреобразователь сопротивления медный;

РЭ - руководство по эксплуатации;

РЭТ - рабочий эталон;

СИ - средство измерений;

Per. № - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

у- приведенная погрешность измерений;

А - абсолютная погрешность измерений;

5 - относительная погрешность измерений;

ПО - программное обеспечение

ВВЕДЕНИЕ

Настоящая МП распространяется на систему измерительную СИ-1/НР-3, ИМ-ЗА (далее -система), зав.№ 001, изготовленную обществом с ограниченной ответственностью «ПТМ Автоматизация»» (ООО «ПТМ Автоматизация»), г. Екатеринбург, и устанавливает порядок и объем первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 Поверка ИК систем осуществляется двумя способами:

  • - комплектным способом с оценкой MX ИК в целом (по результатам сквозной градуировки ИК);

  • - поэлементным способом с оценкой MX ИК по MX элементов, входящих в состав ИК.

Примечание - Перечень документов на поверку элементов ИК приведен в приложении д.

  • 1.2 При поверке систе^м выполнить операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

МП

Проведение операции при

первичной поверке(после ремонта)

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение метрологических характеристик

7.3

+

+

3.1 Определение приведенных погрешностей измерений давления воздуха (газов) и жидкостей1),2)

7.3.1

+

+

3.2 Определение приведенных погрешностей измерений температуры, измеряемой термопреобразователями сопротивления1,2 *

7.3.2

+

+

3.3 Определение погрешностей измерений температуры, измеряемой термоэлектрическим преобразователем ТХК1

7.3.3

+

+

3.4 Определение приведенной погрешности измерений массового расхода топлива2*

7.3.4

+

+

3.5 Определение приведенных погрешностей измерений частоты электрических сигналов, соответствующей частоте вращения привода турбины 1),2)

7.3.5

+

+

3.6 Определение приведенных погрешностей измерений напряжения и силы постоянного тока1) 2)

7.3.6

+

+

4 Идентификация ПО

7.4

+

+

п Поверка осуществляется комплектным способом

2) Поверка осуществляется поэлементным способом

  • 1.3 Не допускается проведение поверки отдельных ИК или отдельных автономных блоков или меньшего числа измерительных величин или на меньшем числе поддиапазонов измерений.

  • 1.4 В случае получения отрицательных результатов поверки по любому пункту таблицы 1 система бракуется и к дальнейшей эксплуатации не допускается.

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки использовать рабочие эталоны и вспомогательные средства поверки, приведенные в таблице 2.

Таблица2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные характеристики средства поверки

7.3.1

Преобразователи давления эталонный ПДЭ-010 моделей:

  • - ПДЭ-010-ДИ-150 для измерения избыточного давления в пределах от 0 до 600 кПа, пределы допускаемой основной относительной погрешности ±0,03 %;

  • - ПДЭ-010-ДИ-160 для измерения избыточного давления в пределах от 0 до 2,5 МПа, пределы допускаемой основной относительной погрешности ±0,03 %;

  • - ПДЭ-010-ДИ-180 для измерения избыточного давления в пределах от 0 до 16 МПа, пределы допускаемой основной относительной погрешности ±0,03 %;

  • - ПДЭ-010-ДИВ-350 для измерения избыточного давления (разряжения) в пределах от минус 100 до плюс 600 кПа, пределы допускаемой основной относительной погрешности ±0,03 %.

7.3.2; 7.3.3

Термостат Элемер-Т-150, диапазон воспроизведения температуры от минус 30 до плюс 150 °C, нестабильность поддержания температуры за 30 мин не более ±0,05°С

7.3.5

Фототахометр электронный Testo-470, пределы допускаемой относительной погрешности ±0,05% в диапазоне измерения от 1 до 99999 об/мин

7.3.5

Генератор сигналов специальной формы SFG-2004, диапазон частот выходных сигналов от 0,1 Гц до 4 МГц, пределы допускаемой абсолютной погрешности установки частоты ±(2-10’5 F+0,0001 Гц), где F - заданное значение частоты

7.3.6

Калибратор универсальный Н4-101, пределы допускаемой основной погрешности ±( 0,03U + 0,003 Uk) в диапазоне воспроизведения (1,0 - 200,0) В;

±( 0,051 + 0,005 К) в диапазоне воспроизведения (0,001 - 2,0) А; ±( 0,151 + 0,01 Ik) в диапазоне воспроизведения (1,0 - 50,0) А, где U - воспроизводимое значение напряжение постоянного тока; Uk - верхний предел поддиапазона воспроизведения напряжения постоянного тока; I - воспроизводимое значение силы постоянного тока; К - верхний предел поддиапазона воспроизведения силы постоянного тока

Вспомогательные средства поверки

7.3

Барометр рабочий сетевой БРС-1М, диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па

7.3

Измеритель влажности и температуры ИВТМ-7, диапазон измерений относительной влажности воздуха от 0 до 99 %, пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха ±2,0 %, диапазон измерений температуры воздуха от минус 20 до плюс 60 °C, пределы допускаемой абсолютной погрешности измерений температуры воздуха ±0,2 °C

  • 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные эталоны, обеспечивающие определение MX с требуемой точностью.

  • 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

  • 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 3.1 К поверке допускаются лица, квалифицированные в качестве поверителей, изучившие РЭ системы, знающие принцип действия используемых СИ, имеющие навыки работы на персональном компьютере.

    • 3.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже 3.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки системы необходимо соблюдать:

правила безопасности, действующие на предприятии-эксплуатанте систем, ГОСТ 12.1.019-2009, ГОСТ 12.1.030-81, ГОСТ 12.1.038-82, ГОСТ 12.1.004-91, а также "Правила технической эксплуатации электроустановок потребителей", введенные приказом Минэнерго РФ от 13.01.2003 г., и "Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок" ПОТ Р М-016-2001, РД 153-34.0-03.150-00, утвержденные Министерством энергетики 27.12.2000. и Министерством труда и социального развития РФ 05.01.2001;

  • - общие правила выполнения работ в соответствии с эксплуатационной документацией по требованиям безопасности изготовителя.

  • 4.2 К работе по выполнению поверки системы допускаются лица не моложе 18 лет, ознакомленные с эксплуатационной документацией на систему и с настоящей МП.

  • 4.3 Работы по выполнению поверки системы должны проводиться по согласованию с лицом, ответственным за их эксплуатацию.

5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C (К).................... от 15 до 25 (от 288 до 298);

  • - относительная влажность окружающего воздуха при температуре 25 °C, %... от 30 до 80;

  • - атмосферное давление, мм рт.ст. (кПа)............................от 720 до 780 (от 96 до 104);

параметры электропитания:

  • - напряжение сети переменного тока, В.............................................. от 198 до 242;

  • - частота переменного тока, Гц........................................................ от 49,6 до 50,4.

Примечание - При проведении поверочных работ рабочие условия применения РЭТ должны соответствовать требованиям, указанным в их РЭ.

6. ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 При подготовке к поверке провести следующие работы:

  • - проверить комплектность эксплуатационной документации системы;

  • - проверить наличие поверочных клейм, а также свидетельств о поверке на эталонные и вспомогательные средства поверки;

  • - проверить наличие поверочных клейм, а также свидетельств о поверке на средства измерений утвержденного типа, входящих в состав системы;

  • - подготовить к работе все приборы и аппаратуру согласно их РЭ;

  • - собрать схемы поверки ИК, приведенные ниже, проверить целостность электрических цепей;

  • - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения эталонных сигналов на входе ИК;

  • - включить вентиляцию и освещение в испытательных помещениях;

  • - включить питание ПИП и аппаратуры системы не менее чем за 30 мин до начала проведения поверки;

  • - создать, проконтролировать и записать в протокол условия проведения поверки.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1   Внешний осмотр

  • 7.1.1 При внешнем осмотре установить соответствие системы следующим требованиям:

  • - комплектность системы должна соответствовать формуляру УРАБ.ИИС.73СТ.046 ФО;

  • - маркировка согласно УРАБ.ИИС.73СТ.046 РЭ;

  • - наличие и сохранность пломб (согласно сборочным чертежам);

  • - герметичность линий измерения давлений.

  • 7.1.2 СИ, входящие в состав системы, не должны иметь внешних повреждений, которые могут влиять на работу системы, при этом должно быть обеспечено: надежное крепление соединителей и разъемов, отсутствие нарушений экранировки кабелей, качественное заземление;

  • 7.1.3 Результаты внешнего осмотра считать положительными, если выполняются вышеприведенные требования.

  • 7.2 Опробование

  • 7.2.1 Перед началом работ проверить оборудование и включить систему, руководствуясь документом УРАБ.ИИС.73СТ.046 РЭ.

  • 7.2.2 При опробовании проверить правильность функционирования ИК системы.

Для этого необходимо задать на входе ИК с помощью РЭТ физическую величину, соответствующую минимальному и максимальному значениям параметра контролируемого диапазона измерений. Оператору ПК проконтролировать измеренные системой значения физической величины. Убедиться в правильности функционирования ИК.

  • 7.2.3 Результаты опробования считать положительными, если измеренные значения физической величины совпадают с заданными эталонными значениями в пределах допускаемой погрешности измерений ИК системы.

  • 7.3   Определение MX

Определение MX проводить по программе «Поверка» в последовательности, изложенной в руководстве оператора УРАБ.ИИС.73СТ.046 РО.

  • 7.3.1 Определение приведенных погрешностей измерений давления воздуха (газов) и жидкостей

  • 7.3.1.1 Погрешности измерений давления воздуха (газов) и жидкостей определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

-отсоединить вход ПИП давления (Метран-55-Ех-ДИ, Метран-150СО4, ДМ5007АЕх) от измерительной пневмомагистрали испытательного стенда и соединить его с РЭТ давления

(ПДЭ-010). Схемы подключения РЭТ приведены на рисунке 1;

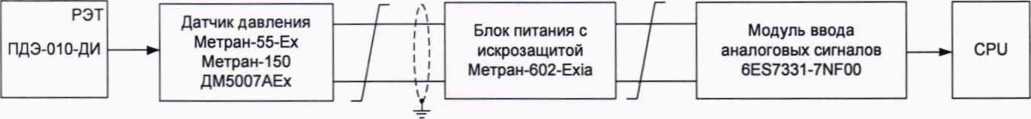

Рисунок 1

  • - провести градуировку ИК давления в диапазонах, указанных в таблице А. 1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести с помощью РЭТ (ПДЭ-010) в аккредитованной на право поверки организации поверку ПИП (Метран-55-Ех-ДИ, Метран-150СО4, ДМ5007АЕх) по утвержденным методикам поверки;

  • - провести в аккредитованной на право поверки организации поверку модуля ввода аналоговых сигналов 6ES7331-7NF00 контроллера Simatic S7-300 в соответствии с документом МИ 2539-99;

  • - оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.1.2 Результаты поверки считать положительными, если полученные значения приведенных погрешностей измерений давления воздуха (газов) и жидкостей находятся в пределах:

  • - ±1,0 % (погрешность приведена к ВП) в диапазонах от 0 до 63 кгс/см2;

  • - ±0,5 % (погрешность приведена к НЗ = 6 кгс/см2) в диапазоне от минус 1 до плюс 5 кгс/см2.

  • 7.3.2 Определение приведенных погрешностей измерений температуры, измеряемой термопреобразователями сопротивления

  • 7.3.2.1 Погрешности измерений температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления, определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

-подключить РЭТ (термостат Элемер-Т-150) к ИК температуры. Схема подключения РЭТ, приведена на рисунке 2;

-провести градуировку ИК температуры в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

-оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

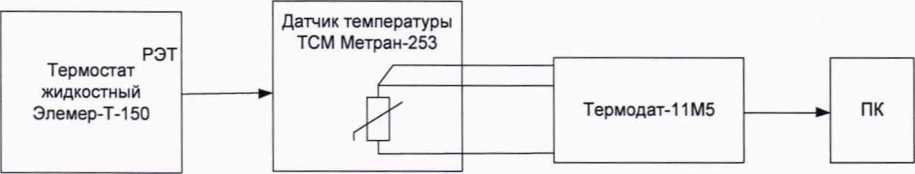

Рисунок 2

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

- провести в аккредитованной на право поверки организации поверку термопреобразователя сопротивления (ТСМ-Метран-253) по ГОСТ 8.461-2009;

  • - провести в аккредитованной на право поверки организации поверку прибора Термодат-11М5 в соответствии с документом МП 2411 - 0106 - 2014 «Приборы для измерения и регулирования температуры многоканальные «Термодат». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2014 г.

  • - оценить MX ИК температуры в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.2.2 Результаты поверки считать положительными, если полученные значения приведенных (к ВП) погрешностей измерений температуры, измеряемой термопреобразователями сопротивления, в диапазоне от 0 до 100 °C находятся в пределах ±1,5 %.

  • 7.3.3 Определение погрешностей измерений температуры, измеряемой термоэлектрическим преобразователем ТХК

  • 7.3.3.1 Погрешности измерений температуры, измеряемой термоэлектрическим преобразователем ТХК, определить комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

  • - подключить РЭТ (термостат Элемер-Т-150) к ИК температуры. Схема подключения РЭТ показана на рисунке 3;

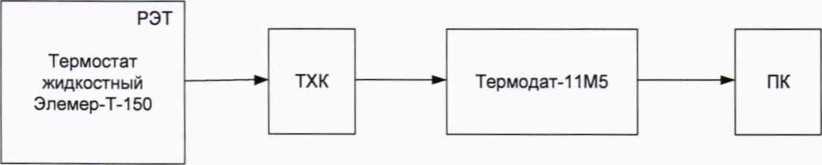

Рисунок 3

  • - провести градуировку ИК температуры в диапазонах, указанных в таблице А. 1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК температуры в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.3.2 Результаты поверки считать положительными, если полученные значения приведенных (к ВП) погрешностей измерений температуры, измеряемой термоэлектрическим преобразователем ТХК, в диапазоне от 0 до 100 °C находятся в пределах ±1,5 %.

  • 7.3.4 Определение приведенной погрешности измерений массового расхода топлива

  • 7.3.4.1 Погрешности измерений массового расхода топлива определить поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести в аккредитованной на право поверки организации поверку счетчика-расходомера ROTAMASS RCCS33 по методике поверки МП 27054-09 «ГСИ. Счетчики - расходомеры массовые кориолисовые ROTAMASS. Методика поверки расходомерной поверочной установки», утвержденой ГЦИ СИ ФГУП «ВНИИР» 10 апреля 2009 г.

  • - провести в аккредитованной на право поверки организации поверку модуля ввода аналоговых сигналов 6ES7331-7NF00 контроллера Simatic S7-300 в соответствии с документом МИ 2539-99;

  • - оценить MX ИК массового расхода топлива в соответствии с алгоритмом, приведенным в разделе 2 приложения Б:

  • 7.3.4.2 Результаты поверки считать положительными, если полученные значения приведенной (к ВП) погрешности измерений массового расхода топлива находятся в пределах ±1,0 % от ВП в диапазоне от 0 до 1000 кг/ч.

  • 7.3.5 Определение приведенных погрешностей измерений частоты электрических сигналов, соответствующей частоте вращения привода турбины

  • 7.3.5.1 Погрешности измерений частоты электрических сигналов, соответствующей частоте вращения привода турбины, определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ПК в следующей последовательности:

  • - подключить РЭТ (фототахометр Testo-470) к ИК частоты электрических сигналов, соответствующей значениям частоты вращения привода турбины, по схеме, приведенной на рисунке 4;

  • - провести градуировку ИК частоты электрических сигналов, соответствующей значениям частоты вращения привода турбины в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

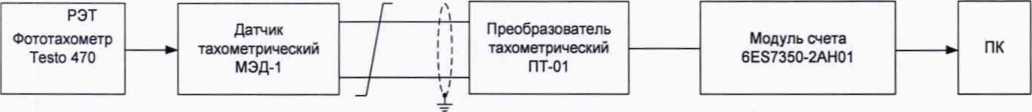

Рисунок 4

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

  • - провести в аккредитованной на право поверки организации поверку датчика тахометрического МЭД-1 по документу ПЕ3.259.003 ПМ1 "Датчик тахометрический МЭД-1. Методика поверки, утвержденному ГЦИ СИ "ВНИИМ им. Д.И. Менделеева" 14.03.2005 г.;

  • - провести в аккредитованной на право поверки организации поверку преобразователя тахометрического ПТ-01 по документу ПБКМ.468162.006 ПМ1 "Преобразователь тахометрический ПТ. Методика поверки", утверждённому ФГУ "УРАЛТЕСТ" 29 апреля 2011 г.;

  • - подключить РЭТ (генератор сигналов специальной формы SFG-2004) к ИК частоты электрических сигналов, соответствующей значениям частоты вращения привода турбины, по схеме, приведенной на рисунке 5;

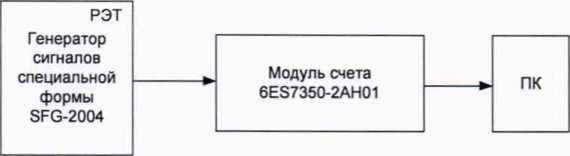

Рисунок 5

  • - провести градуировку ИК частоты электрических сигналов, соответствующей значениям частоты вращения привода турбины в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

  • - оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.5.2 Результаты поверки считать положительными, если полученные значения приведенных (к ВП) погрешностей измерений частоты вращения привода турбины в диапазоне от 200 до 4700 об/мин находятся в пределах ±0,15 %.

  • 7.3.6 Определение приведенных погрешностей измерений силы и напряжения постоянного тока

  • 7.3.6.1 Погрешности измерений силы постоянного тока определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

-подключить РЭТ (калибратор универсальный Н4-101) к ИК силы постоянного тока по схеме, приведенной на рисунке 6;

-провести градуировку ИК в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

-оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2.

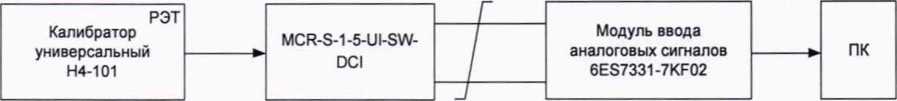

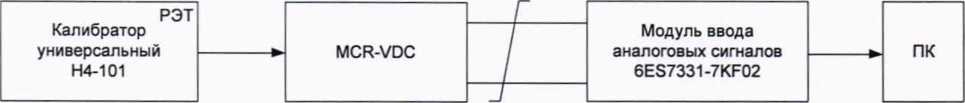

Рисунок 6

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

-провести в аккредитованной на право поверки организации поверку измерительного преобразователя постоянного тока MCR-S-1-5-UI-SW-DCI по документу «Преобразователи переменного тока измерительные МАСХ MCR-SL, MCR-S, MCR-SL, MCRSLP, преобразователь напряжения переменного тока измерительный MCRVAC-UI-O-DC, преобразователь напряжения постоянного тока измерительный MCR-VDC-UI-B-DC. Методика поверки.» 2813000 МП, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 15.09.2008.

-провести в аккредитованной на право поверки организации поверку модуля ввода аналоговых сигналов 6ES7331-7KF02 контроллера Simatic S7-300 в соответствии с документом МИ 2539-99

-оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.6.2 Результаты поверки считать положительными, если полученные значения приведенных (к ВП) погрешностей измерений силы постоянного тока в диапазоне от 0 до 2,5 А находятся в пределах ±2,0 %.

  • 7.3.6.3 Погрешность измерений напряжения постоянного тока определить одним из следующих способов:

• комплектным способом (прямые измерения) с оценкой MX по результатам сквозной градуировки ИК в следующей последовательности:

-подключить РЭТ (калибратор универсальный Н4-101) к ИК напряжения постоянного тока по схеме, приведенной на рисунке 7;

-провести градуировку ИК в диапазонах, указанных в таблице А.1 приложения А, по методике, приведенной в разделе 1 приложения Б;

-оценить MX ИК в соответствии с алгоритмом, приведенным в разделе 2

Рисунок 7

• поэлементным способом (прямые измерения) с оценкой MX ИК по MX элементов ИК в следующей последовательности:

-провести в аккредитованной на право поверки организации поверку измерительного преобразователя постоянного тока MCR-VDC по документу «Преобразователи переменного тока измерительные МАСХ MCR-SL, MCR-S, MCR-SL, MCRSLP, преобразователь напряжения переменного тока измерительный MCRVAC-UI-O-DC, преобразователь напряжения постоянного тока измерительный MCR-VDC-UI-B-DC. Методика поверки.» 2813000 МП, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 15.09.2008.

-провести в аккредитованной на право поверки организации поверку модуля ввода аналоговых сигналов 6ES7331-7KF02 контроллера Simatic S7-300 в соответствии с документом МИ 2539-99;

-оценить MX ИК давления в соответствии с алгоритмом, приведенным в разделе 2 приложения Б.

  • 7.3.6.4 Результаты поверки считать положительными, если полученные значения приведенной (к ВП) погрешности измерений напряжения постоянного тока в диапазоне от 0 до 36 В и находятся в пределах ±2,0 %.

  • 7.4   Идентификация ПО

7.4.1 Проверку идентификационных данных (признаков) метрологически значимой части ПО провести в соответствии с документом УРАБ.ИИС.73СТ.046 ПО.

Таблица 3 - Идентификационные данные ПО

Наименование ПО

Значение

Операционная система

Служба Simatic NET для обеспечения связи с контроллером S7-300

Служба WinCC

Runtime

Программный пакет для создания и печати протоколов

Идентификационное наименование ПО

Windows 7

Simatic NET PC Software

WinCC Runtime

Excel 2007

Номер версии (идентификационный номер) ПО

-

14.0 SP1

v7.4 SP1

-

Цифровой идентификатор

ПО

-

-

-

-

  • 7.4.2 Убедиться в соответствии идентификационных признаков метрологически значимой части ПО данным, указанным в таблице 3. В случае несоответствия идентификационных признаков данным, приведенным в таблице 3 ПО направляется для проведения настройки.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Результаты поверки системы занести в протокол (приложение Г).

  • 8.2 При положительных результатах поверки системы оформить свидетельство о поверке и нанести знак поверки на лицевую панель АРМ испытателя-механика.

  • 8.3 При отрицательных результатах поверки система к дальнейшему применению не допускается, на нее оформляется извещение о непригодности к применению с указанием причин забракования.

После выявления и устранения причины производится повторная поверка системы.

Ф.И. Храпов

/ Заместитель генерального директора - начальник НПО-10 ФГУП «ВНИИФТРИ»

Заместитель начальника НПО-10

В.В. Мороз

ФГУП «ВНИИФТРИ

Приложение А

Таблица А.1 - Состав и метрологические характеристики ИК системы, включающих ПИП и вторичную часть ИК

Характеристики ИК

Состав ИК

Наименование ИК

Коли

чество

ИК

Диапазон измерений

Пределы допускаемой погрешности (нормированы для рабочих условий)

ПИН

Вторичная часть И К

тип

пределы допускаемой основной погрешности

тип аппаратуры

пределы допускаемой основной погрешности

ИК давления воздуха (газов) и жидкостей

3

от 0 до 6 кгс/см2

±1,0 %(г)

Метран-55-Ех-ДИ 6 кгс/см2

±0,25 % (у)*

Модуль ввода аналоговых сиг-налов 6ES7331-7NF00

±0,05 % (у)

1

от 0 до 10 кгс/см2

Мегран-55-Ех-ДИ 10 кгс/см2

2

от 0 до 16 кгс/см2

Метран-55-Ех-ДИ 16 кгс/см2

1

от 0 до 25 кгс/см2

Метран-55-Ех-ДИ 25 кгс/см2

1

от 0 до 60 кгс/см2

Метран-55-Ех-ДИ 60 кгс/см2

2

от 0 до 16 кгс/см2

Метран-150СО4 (0-16 кгс/см2)

±0,2 % (у)

2

от 0 до 60 кгс/см2

Метран-150С05(0-60 кгс/см2)

1

от 0 до 63 кгс/см2

Метран-150СО5 (0-63 кгс/см2)

2

jt -1 до +5кгс/см2

±0,5 % от диапазона измерений

ЦМ5007АЕх (-100...+500) кПа

±0,25 % (у)

ИК массового расхода топлива

1

от 0 до 1 000 кг/ч

± 1,0% от ВП

RCCS33-M02D4SH

±0,5% (у)

6ES7331-7NF00

±0,05 % (у)

ИК температуры, измеряемой:

  • - термопреобразователями сопротивления

  • - термоэлектрическим преобразователем ТХК

5

от 0 до 100 °C

±1,5% (7)

ГСМ-Метран-253-02-100-С

±(0,6+0,ОН)**

Термодат-11М5/2УВ/2Р/ 485/2М

±0,25 % (у)

1

Термопара Т49-3 гр.ХК

ИК напряжения постоянного тока

1

от 0 до 36 В

±2,0 % (у)

МАСХ MCR-VDC

±1 % (у)

Модуль ввода аналоговых сигналов 6ES7331-7KF02

±0,5 % (у)

ИК силы постоянного тока

1

от 0 до 1 А

МАСХ MCR-S-1-5-UI-SW-DCI

±0,5 % (у)

1

от 0 до 1,25 А

1

от 0 до 2,5 А

ИК частоты электрических сигналов, соответствующей частоте вращения привода турбины

2

от 200 до 4700 об/мин

±0,15% (у)

Датчик тахометрический

ИЭД-1, преобразователь тахометрический ПТ-01

±0,11 %(у)

Модуль счета

6ES7350-2AH01

* у - приведенная к верхнему пределу (ВП) измерений погрешность; ♦* t - измеряемая температура

Приложение Б

Методика градуировки при проведении поверки ИК. Порядок обработки результатов поверки

1. Методика градуировки ИК

  • 1.1 Сквозную градуировку ИК или градуировку элементов ИК проводить в следующей последовательности :

  • - задать с помощью РЭТ на входе ИК или элемента ИК в диапазоне измерений р контрольных значений (ступеней) входной величины Хк в порядке возрастания от Хо до Хр при прямом ходе, р контрольных значений входной величины Хк в порядке убывания отХр до Хо при обратный ходе:

Хк=Хо+[ (Хр- Хо)/р]-к,                             (Б.1)

где к - номер контрольной точки (ступени); к= 0, 1, 2...р;

Хо, Хр - нижний и верхний пределы диапазона измерений проверяемых ИК.

  • - произвести на каждой ступени при прямом и обратном ходе т отсчетов измеряемой величины (значение параметра т определяется частотой опроса ИК и временем измерения). При этом программа градуировки вычисляет значение сигнала на выходе АЦП как среднее значение кода по т отсчетам, зарегистрированным при подаче входного сигнала. Полученное значение сохраняется в файле градуировки;

  • - повторить I раз указанные циклы градуировки (прямой и обратный ходы). В результате в

памяти компьютера запоминаются массивы значений выходной величины у \к при прямом ходе и у 'к при обратном ходе, где / - номер градуировки, / = 1, 2,...../.

Примечание - Для ИК с пренебрежимо малой погрешностью вариации допускается обратные ходы градуировки не проводить.

При проверке принять следующие значения параметров градуировки р, I, т:

Р>5, Z>5, w>10.

  • 2 Порядок обработки результатов поверки комплектным способом с оценкой MX ИК в целом (по результатам сквозной градуировки ИК)

    • 2.1 Обработку результатов градуировки проводить по программе «Поверка» согласно алгоритма, изложенного в настоящей методике поверки, руководствуясь документом УРАБ.ИИС.73СТ.046 РО.

Для определения доверительных границ оценки погрешностей ИК принимается величина доверительной вероятности Р = 0,95 (по ГОСТ Р 8.736-2011, п.4.4).

  • 2.2 Исключение «грубых промахов»

    • 2.2.1 Предварительная отбраковка «грубых промахов» на этапе многократного опроса наблюдаемой величины для каждой контрольной точки производится следующим образом:

  • - результаты опроса ранжируются в ряд в порядке возрастания;

  • - из указанного ряда исключаются 10 % значений от верхней и нижней границ ряда.

  • 2.2.2 Исключение «грубых промахов» на этапе обработки результатов измерений производится с использованием критерия Граббса по ГОСТ Р 8.736-2011 следующим образом:

    • 2.2.2.1 Вычислить для каждой &-той контрольной точки оценки измеряемой величины у'к при прямом ходе градуировки и у" при обратном ходе градуировки по формулам (Б.2):

•                              (Б.2)

* /=1 » 1=1

  • 2.2.2.2 Вычислить для каждой £-той контрольной точки средние квадратические отклонения S'k (при прямом ходе) и S" (при обратном ходе) по формулам (Б.З):

    Xw-X)2

    1=1

    iw-x)2

    1=1___________________

    Z-l

    (Б.З)

  • 2.2.2.3 Вычислить для выборки у у 'iK значения Gi, G2 критерия Граббса по формулам

(Б.4)

где^/лах, Утт- соответственно максимальный и минимальный элементы в выборке у']к... y'iK.

  • 2.2.2.4 Сравнить значения^/, G2 с теоретическим значением Gy критерия, указанным в приложении А ГОСТ Р 8.736-2011:

  • - если Gi>Gt, то элемент ^«исключить из выборки как маловероятное значение;

  • - если G?>Gr, то элемент ут1«исключить из выборки как маловероятное значение;

  • 2.2.2.5 Повторить процедуру исключения «грубых промахов» по п.п. 2.2.2.1 - 2.2.2.4 для оставшихся элементов, если в выборке^'ix-.y'кбыл исключен один элемент.

  • 2.2.2.6 Выполнить проверку по выборке у    у"/к аналогично п.п. 2.2.2.1 - 2.2.2.5.

Примечание -Допускается проводить отбраковку «грубых промахов» на стадии просмотра оператором результатов наблюдений при проведении градуировки в случае, когда факт появления «грубого промаха» установлен достоверно. При этом производится повторное измерение в заданной контрольной точке с регистрацией результата наблюдений.

  • 2.3 Определение индивидуальной функции преобразования ИК

Индивидуальную функцию преобразования ИК систем определять по результатам градуировки в виде обратной функции, т.е. как зависимость значений величины х на входе ИК от значений у на его выходе.

Если нелинейность функции такова, что с достаточной точностью можно ограничиться аппроксимирующим полиномом не выше 4-той степени, то эту функцию представляют в виде степенного полинома (формула Б.5). В противном случае функцию представляют кусочно-линейной зависимостью (формула Б.6).

х=аоху+...+аУ',                           (Б.5)

Х=^+?(У-Л)>                         (Б.6)

где do, си,... an - коэффициенты аппроксимирующего полинома, определяемые методом наименьших квадратов;

хк - эталонное значение входной величины на к-той ступени;

qSfk- цена единицы наименьшего разряда кода на к-той ступени;

Ук- среднее значение результатов наблюдений выходной величины при градуировке на к-той ступени.

Значения ук и qSfk определить по формулам (Б.7) и (Б.8):

Л = Е(Х+Х«)/2-/,                        (Б.7)

1=1

^+1 Ук                                       (Б.8)

  • 2.4 Определение характеристик погрешностей ИК

    • 2.4.1 Определение характеристик абсолютной погрешности ИК при комплектном способе поверки (прямые измерения) с оценкой MX ИК по результатам сквозной градуировки ИК

      • 2.4.1.1 Определить доверительные границы неисключенной систематической составляющей абсолютной погрешности (НСП) ИК по формуле (Б.9):

(Б.9)

где Арэт- погрешность РЭТ;

А(И?Ь- доверительные границы абсолютной НСП ИК, обусловленной погрешностью аппроксимации.

При задании индивидуальной функции преобразования в виде степенного полинома (Б.1) значение А^ вычисляется по формуле (Б. 10):

(Б. Ю)

При задании индивидуальной функции преобразования в виде кусочно-линейной зависимости (Б.6) погрешность А^ = 0.

Примечание-В формулах (Б.9), (Б. 10) и далее по тексту оценки доверительных границ погрешностей приведены без учета знака.

  • 2.4.1.2 Определить доверительные границы случайной составляющей абсолютной погрешности на каждой к-той контрольной точке при Р = 0,95 по формуле (Б.11):

(Б.П)

где т - коэффициент Стьюдента-Фишера, зависящий от доверительной вероятности Р и числа степеней свободы 2/ -1. Таблица значений т при Р = 0,95 приведена в приложении Б;

<7 х - - среднее квадратическое отклонение случайной составляющей абсолютной погрешности на каждой к-той контрольной точке, определяемое по формуле (Б. 12):

2/-1

(Б.12)

где х jK, х ik - приведенные по входу значения результатов наблюдений на каждой к-той контрольной точки при прямом и обратном ходе градуировки соответственно;

хк - приведенные по входу средние значения результатов наблюдений на к-той ступени при прямом и обратном ходе градуировки соответственно, определяются по формулам (Б. 13);

1   1 V '

X<=-;LX* ,

1 i=i

(Б. 13)

1=1

Нж - абсолютное значение вариации, определяется по формуле (Б. 14):

(Б.14)

  • 2.4.1.3 Определить доверительные границы абсолютной погрешности ИК на каждой к-той контрольной точке при Р = 0,95 по формулам (Б. 15):

при (До„ • т/Д„.) > 8 , при (До„ ■ г / До J < 0.8,

(Б. 15)

^окабс (

4*-+) • 7 Л7^+ А°~ - ПРИ 8 > Д»„ • г / AJ > °-8.

  • 3     WV3+

  • 2.4.1.4 Определить доверительные границы абсолютной погрешности ИК при Р=0,95 по формуле (Б. 16):

Д=тах(Д0Яй.).

(Б. 16)

2.4.2 Определение характеристик погрешности ИК при поэлементной поверке с оценкой MX ИК по MX элементов систем.

  • 2.4.2.1 Определить пределы абсолютной погрешности ИК давления воздуха (газов) и жидкостей по формуле (Б. 17):

Ддд= ВПдд ■ yP/^QQ~~> (кПа, МПа, кгс/см2, мм вод. ст.),         (Б. 17)

где ВПдд - верхний предел измерений преобразователя давления, (кПа, МПа, кгс/см2, мм вод. ст.);

уРдд- пределы допускаемой приведенной погрешности измерений преобразователя давления, %;

у/дцп ■ пределы допускаемой приведенной погрешности измерений силы постоянного тока модуля ввода аналоговых сигналов 6ES7331-7NF00 контроллера Simatic S7-300, %;

  • 2.4.2.2 Определить пределы абсолютной погрешности измерений ИК температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления (ТСП):

Дт= ДТтсп + ДТудп, К (°C),                                     (Б. 18)

где ЛТтсп - пределы допускаемой абсолютной погрешности ПИП (ТСП) по ГОСТ 6651-2009, К (°C);

ДТтдп - пределы допускаемой абсолютной погрешности измерений температуры, обусловленной погрешностью преобразователя-индикатора Термодат-11М5:

  • 2.4.2.3 Определить доверительные границы абсолютной погрешности ИК силы постоянного тока по формуле (Б. 19):

До=Нг^+/Ж^/100,А          (Б.19)

где

/-измеренное значение силы постоянного тока, А;

У шунт - пределы допускаемой приведенной погрешности ПИП (МАСХ MCR-S-1-5-UI-SW-DCI), %;

уИКи- значение приведенной погрешности ИК силы постоянного тока без ПИП, %;

  • 2.4.2.4 Определить доверительные границы абсолютной погрешности ИК массового расхода топлива по формуле (Б.20):

Д„ = 1,1 • G„, • V(A(F)/F)2 +(Д,2/02 + (Д(р)/р)2, кс/с,          (Б.20)

rpe:Gm - измеренное значение массового расхода топлива, кг/с;

^(QFQ -значение относительной погрешности nnn(RCCS33-M02D4SH);

A(F)/F - значение относительной погрешности ИК массового расхода топлива без ПИП; Л(р)/р -значение относительной погрешности измерений плотности топлива:

bp! p = bpo! po + Y'\l ро,

(Б.21)

где Аро - абсолютная погрешность измерений плотности топлива ареометром АНТ-2, кг/м3; ро - номинальная плотность топлива при 20°С, кг/м3;

у - температурный коэффициент плотности топлива,кг^С’/м3;

At - абсолютная погрешность измерений температуры топлива с помощью ТС, °C.

  • 2.4.2.5 Определить пределы абсолютной погрешности измерений ИК напряжения постоянного тока по формуле (Б.22):

Ди - (умялся ВПи + у1ацп ВП1) /100, В

(Б.22)

где ВПС - верхний предел измерений напряжения постоянного тока, В;

Bill- верхний предел измерений силы постоянного тока, мА;

у£/яяся-пределы допускаемой приведенной погрешности ПИП напряжения постоянного тока (МАСХ MCR-VDC), %;

у1ацп - пределы приведенной погрешности измерений силы постоянного тока (модуль ввода аналоговых сигналов 6ES7331-7KF02), %.

  • 2.4.3 Определить значения приведенной к верхнему пределу измерений (ВП) погрешности ИК по формуле (Б.23):

(Б.23)

  • 2.4.4 Определить значения приведенной к нормированному значению измеряемой величины (НЗ) погрешности ИК по формуле (Б.24):

(Б.24)

  • 2.4.5 Определить значения относительной погрешности ИК от измеряемой величины (ИВ) по формуле (Б.25):

(Б.25)

Приложение В

(справочное)

Значения коэффициента Стьюдента-Фишера в зависимости от числа степеней свободы при доверительной вероятности Р = 0,95

Число степеней свободы

Доверительная вероятность Р=0,95

Число степеней свободы 2ml-1

Доверительная вероятность Р=0,95

1

12,706

18

2,103

2

4,303

19

2,093

3

3,182

20

2,086

4

2,776

21

2,080

5

2,571

22

2,074

6

2,447

23

2,069

7

2,365

24

2,064

8

2,306

25

2,060

9

2,262

26

2,056

10

2,228

27

2,052

И

2,201

28

2,048

12

2,179

29

2,045

13

2,160

30

2,042

14

2,145

40

2,021

15

2,131

60

2,000

16

2,120

120

1,980

17

2,110

-

Приложение Г

(рекомендуемое)

Форма протокола поверки поверки измерительных каналов системы измерительной СИ-1/НР-3, ИМ-ЗА.....

Протокол №

  • 1 Дата поверки..............................................................................

  • 2 Средства поверки

Таблица 1

Наименование РЭТ (средства измерений)

Регистрационный номер РЭТ в реестре Федерального информационного фонда (зав. № средства измерений)

Номер свидетельства об аттестации РЭТ, поверке. Срок действия свидетельства

Преобразователь давления эталонный

ПДЭ-010

33587-12

Термостат Элемер-Т-150

58648-14

Генератор сигналов специальной формы SFG-2004

29967-05

Калибратор универсальный Н4-101

53773-13

Калибратор-измеритель унифицированных

сигналов эталонный ИКСУ-260

35062-07

Барометр рабочий сетевой БРС-1М

16006-97

Измеритель влажности и температуры ИВТМ-7 М

15500-12

Вместо РЭТ, указанных в таблице 1, допускается применять другие аналогичные средства поверки, обеспечивающие определение MX с требуемой точностью.

  • 3 Условия поверки

Температура окружающего воздуха,°C.............................................................

Атмосферное давление, мм рт. ст.....................................................................

Влажность, %..........................................................................................

  • 4 Документ, в соответствии с которым проводилась поверка

«Система измерительная СИ-НР-3, ИМ-ЗА. Методика поверки УРАБ.ИИС.73СТ.046 МП».

  • 5 Результаты экспериментальных исследований

    • 5.1 Внешний осмотр            соответствует ТД.................................................

    • 5.2 Результаты опробования.........соответствует ТД.........................................

    • 5.3 Результаты метрологических исследований

Результаты метрологических исследований системы измерительной СИ-НР-3, ИМ-ЗА №..........представлены в таблице 2.

Расчет суммарной погрешности проводится по формулам методики поверки «Система измерительная СИ-НР-3, ИМ-ЗА. Методика поверки. УРАБ.ИИС.73СТ.046 МП».

  • 6 Выводы..............................................................................................

  • 7 Заключение...........................................................................................

Поверитель

Подпись, дата ФИО

Приложение Д

Таблица 2

№ п/п

Наименование ИК

Обозначение

ИК

Диапазон измерений

11рсдслы допускаемой по-1рС111НОСТИ ИК

Устройство ввода-вывода / Модуль ввода-вывода

Первичный преобразователь

Суммарное значение по-грешности ИК по результатам поверки, ±

I ^именова

ние

Серийный номер

11рсдслы допускаемой погрешности, ±

Дата очередной поверки

Наименова

ние

Серийный номер

Диапазон датчика

11рсделы допускаемой погрешности, ±

Дата очередной поверки

СП

CN

Приложение Д (справочное)

Леречень эксплуатационных и нормативных документов

Обозначение

Наименование

ГОСТ 8.009-84 ГСП

Нормируемые метрологические характеристики средств измерений

ГОСТ Р 8.736-2011 ГСИ

Измерения прямые многократные. Методы обработки результатов измерений. Основные положения

ГОСТ 6651-2009 ГСИ

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.461-2009 ГСИ

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ Р 8.585-2001 ГСИ

Термопары. Номинальные статические характеристики преобразования

ГОСТ 8.338-2002 ГСИ

Преобразователи термоэлектрические. Методика поверки

МИ 2083-90

Измерения косвенные. Определение результатов измерений и оценивание их погрешностей

РМГ 51-2002 ГСИ

Документы на методики поверки средств измерений

УРАБ.ИИС.73СТ.046 РЭ

Система измерительная СИ-НР-3, ИМ-ЗА. Руководство по эксплуатации

УРАБ.ИИС.73СТ.046 ФО

Система измерительная СИ-НР-3, ИМ-ЗА. Формуляр

УРАБ.ИИС.73СТ.046 РО

Система измерительная СИ-НР-3, ИМ-ЗА.Рукородство оператора

24

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
