Методика поверки «СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ «ЭМИС -ЭЛЕКТРА 975»» (МП ЭЭ-975.000.000.00)

МИ UipCKKip «ЭМИС»

К.В. Александровский /С (Z 2015 г.

УТВЕРЖДАЮ

директор «МЦ )»

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ «ЭМИС-ЭЛЕКТРА 975»

Методика поверки

ЭЭ-975.000.000.00 МП

Разработал: руководитель группы

ЗАО «ЭМИС            /Да й не ко НЕ.

11роверил: гл ЗАО «ЭМИС»

ел> и нжеперного от:ie. iа / Костарев I .В.

Челябинск

2015

Настоящая методика поверки распространяется на счётчики электрической энергии трёхфазные непосредственного и трансформаторного включения «ЭМИС-ЭЛЕКТРА 975» (в дальнейшем - счётчики"» класса точности 1 по активной энергии (исполнение «М») и классов точности 1, 0,5S, 0,2S по активной энергии и 2, 1, 0,5 по реактивной энергии (исполнение «Э») и устанавливает методику их обязательной первичной и периодической поверок.

Счётчики выпускаются по ТУ 4228-063-14145564-2015 в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Интервал между поверками 16 лет.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счётчик бракуют и его поверку прекращают.

• 1.3 После устранения недостатков, вызвавших отрицательный результат, счётчик вновь представляют на поверку.

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки.

2.1.1 Допускается использование других средств поверки, обеспечивающих допустимые погрешности измерений (должен соблюдаться запас по точности 1:3 между пределами

допускаемой относительной погрешности эталона и счетчика) и требуемые режимы поверки.

• 2.2 Все средства измерений (эталоны единиц величин) должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке или знак поверки.

• 3.1 К поверке счётчиков допускаются лица, прошедшие аттестацию в качестве поверителей в установленном порядке.

• 4.1 В целях обеспечения безопасности при проведении поверки соблюдать требования ГОСТ 8.584-2004 и «Правил техники безопасности при эксплуатации электроустановок».

• 4.2 Обслуживающий персонал должен иметь квалификационную группу по электробезопасности не ниже III.

• 5.1 Поверку следует проводить в нормальных условиях применения, приведенных в

таблице 3.

Таблица 3.

Для контроля условий испытаний использовать: термометр с ценой деления не более 1 °C, гигрометр с диапазоном измерения относительной влажности от 30 до 90%, барометр-анероид с диапазоном измерения от 80 до 106 кПа.

• 5.2 Поверку счётчиков, применяемых для измерений только некоторых измерительных каналов или в меньших диапазонах, допускается производить на основании заявления владельца счётчика по тем требованиям методики поверки и в тех диапазонах измерений, которые определяют пригодность счётчика для применения числа величин и применяемых диапазонов измерений. Соответствующая запись должна быть сделана в свидетельстве о поверке счётчика или паспорте счётчика.

• 6.1 Внешний осмотр.

При внешнем осмотре проверить комплектность (в соответствии с паспортом), маркировку, наличие схемы подключения счётчика, отметки о приёмке отделом технического контроля или о выполнении регламентных работ.

При периодической поверке проконтролировать, чтобы резервный источник питания был заменён на новый, со сроком годности не менее 16 лет.

В маркировке счётчика должны быть отражены:

• - товарный знак предприятия - изготовителя;

• - обозначение типа счётчика;

• - изображение Знака утверждения типа;

• - изображение Знака соответствия по ГОСТ Р 50460;

• - графическое обозначение числа фаз и проводов цепи, для которой счётчик предназначен, согласно ГОСТ 25372 - трёхфазная, трёх- или четырёхпроводная;

• - номер счётчика по системе нумерации предприятия изготовителя;

• - год изготовления;

• - номинальное напряжение;

• - базовый (номинальный) и максимальный ток;

• - номинальная частота;

• - класс точности по ГОСТ 8.401;

• - знак П для счётчиков в изолирующем корпусе класса защиты II;

• - испытательное напряжение изоляции (символ С2 по ГОСТ 23217);

• - условное обозначение измеряемой энергии (кВт -ч, квар ч);

• - постоянная счётчика;

• - обозначение стандарта (надпись «ГОСТ 31818.11-2012, ГОСТ 31819.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012»),

На корпусе и крышке клеммной колодки счётчика должны быть места для пломбирования и нанесения знака поверки, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены, не должно быть повреждений и коррозии.

• 6.2 Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции при воздействии переменного напряжения проводить с помощью установки GPI-825 путем подачи испытательного напряжения 4,0 кВ переменного тока с частотой (50 ± 1) Гц между всеми соединенными между собой зажимами цепей тока и напряжения счётчика и «землей» в течение одной минуты.

• 6.2.1 «Землей» является проводящая пленка из фольги, охватывающая счётчик и присоединенная к плоской проводящей поверхности, на которую устанавливается цоколь счётчика. Проводящая пленка должна находиться от зажимов и отверстий для проводов на расстоянии не более 20 мм.

• 6.2.2 Испытательный выход счётчика соединять с «землей».

• 6.2.3 Счётчик считают выдержавшим испытания, если не произошло пробоя или перекрытия изоляции. Допускается при проведении испытания появление «короны» или шума.

• 6.3 Опробование и проверку правильности работы счетного механизма и испытательного выхода проводить в следующей последовательности.

  • 6.3.1 Установить счётчик на установку для поверки HS-6303E в соответствии со схемой его подключения и эксплуатационными документами на установку и прогреть при номинальных значениях напряжения, тока и частоты. Время прогрева счётчика должно быть не менее 5 мин.

Зафиксировать наличие импульсов на испытательном выходе (свидетельствует о его работоспособности) и срабатывание счетного механизма.

• 6.3.2 Правильность работы счетного механизма счётчика проверяют по приращению показаний счетного механизма счётчика и числу включений светодиода включающегося с частотой испытательного выходного устройства (числу импульсов на испытательном выходе) при подаче на счётчик приращения энергии в 0,1 киловатт-час (киловар-час).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма происходит N срабатываний светодиода в соответствии с формулой (1):

N = KxA                                              (1)

где А - постоянная счётчика, равная:

• - 800 имп./кВт-ч - для счётчиков ЭЭ-975-М;

• - 6400 имп./кВт-ч (имп./кварч) - для счётчиков ЭЭ-975-Э трансформаторного включения;

• - 200 имп./кВт-ч (имп./квар ч) - для счётчиков ЭЭ-975-Э непосредственного включения; К=0,1 кВт ч (квар ч).

• 6.3.3 Проверку правильности работы счетного механизма многотарифных счётчиков проводить для каждого из тарифов.

• 6.4 Проверка порога чувствительности (стартового тока) и отсутствия самохода.

  • 6.4.1 Проверку порога чувствительности проводить на поверочной установке при номинальном фазном напряжении 230 В, коэффициенте мощности равном единице и токе запуска:

• - для классов 0,2S и 0,5S по активной энергии и 0,5 по реактивной энергии: 0,005 А при трансформаторном включении.

• - для класса 1 по активной энергии: 0,04 А - при непосредственном включении, 0,01 А -при трансформаторном включении.

• - для класса 1 по реактивной энергии: 0,04 А - при непосредственном включении, 0,01 А -при трансформаторном включении.

• - для класса 2 по реактивной энергии: 0,05 А - при непосредственном включении, 0,015 А - при трансформаторном включении

На испытательном выходе счётчика с помощью частотомера или на индикаторе функционирования регистрируются импульсы. Время наблюдения, определяется формулой (2):

Г = 120000/AxW (минут)                                    (2)

где А - постоянная счётчика, имп./кВт-ч (имп./квар ч).

W - величина активной/реактивной нагрузки при заданном стартовом токе, Вт.

Счётчик считают выдержавшим проверку при заданном стартовом токе, если за время испытания регистрируется хотя бы один импульс с поверочного выхода или светового индикатора.

• 6.4.2 При проверке на поверочной установке отсутствия самохода к цепи напряжения счётчика приложить фазное напряжение 265 В. При этом ток в токовой цепи должен отсутствовать.

На испытательном выходе счётчика с помощью частотомера или на индикаторе функционирования регистрируются импульсы. Время наблюдения отсутствия самохода определять Т, определяется по формулам (3) и (4).

Для счётчиков класса точности 0,2 S и 1 по активной энергии:

Для счётчиков класса точности 0,5 S по активной энергии, 1 и 2 по реактивной энергии:

_     48010⁶

Т =   —-—, мин

где к- постоянная счётчика, имп./кВт-ч (имп./квар-ч);

m - число измерительных элементов, равное 3;

Uhom - номинальное фазное напряжение 230 В;

1макс - максимальный ток равный 7,5 А для счётчиков трансформаторного включения, 100 А - для счётчиков непосредственного включения.

Счётчик считают выдержавшим проверку, если за время испытания регистрируется не более одного импульса.

• 6.5 Определение метрологических характеристик счётчиков.

При групповой поверке счётчиков должны быть приняты меры по введению в поверочную установку гальванической развязки между цепями напряжения, подключаемых индивидуально к каждому счётчику (введение развязывающих измерительных трансформаторов напряжения).

• 6.5.1 Определение метрологических характеристик при симметричной нагрузке.

  • 6.5.1.1 Определение метрологических характеристик при симметричной нагрузке проводить методом измерения отношения частоты эталонного ваттметра к частоте импульсов на испытательном выходе поверяемого счётчика техническими средствами, входящими в состав установки поверки счётчиков.

  • 6.5.1.2 Измерения проводить при фазном напряжении 230 В и номинальной частоте 50 Гц. Значение тока в контролируемых точках рабочего диапазона задавать по таблице

• 6.2.1 и 6.2.2 настоящей методики.

• 6.1.5.3 Основную относительную погрешность определять по показаниям вычислителя погрешности установки HS-6303E.

• 6.5.1.4 Результаты поверки считаются положительными, если полученные значения основной относительной погрешности счётчика при всех токах нагрузки не превышают значений пределов, приведенных в таблицах 4 и 5.

Таблица 4 - Пределы допускаемой основной погрешности при симметричной нагрузке. Счетчики классов точности 1 по активной и реактивной энергии, и счетчики класса точности 2 по реактивной энергии.

Таблица 5 - Пределы допускаемой основной погрешности при симметричной нагрузке. Счетчики классов точности 0,2 S и 0,5 S по активной и счетчики класса точности 0,5 по реактивной энергии.

• 6.5.2 Определение метрологических характеристик счётчиков в режиме несимметричной нагрузки.

  • 6.5.2.1 Проверку основной относительной погрешности счётчика в режиме несимметричной нагрузки производить последовательно в соответствии с таблицами 6 и 7.

Таблица 6 - Пределы допускаемой основной относительной погрешности при однофазной нагрузке и симметрии многофазных напряжений номинальной частоты, приложенных к цепям напряжения.

Счетчики классов точности 1 по активной и реактивной энергии.

Таблица 7 - Пределы допускаемой основной относительной погрешности при однофазной нагрузке и симметрии многофазных напряжений номинальной частоты, приложенных к цепям напряжения.

Счетчики классов точности 0,2 S и 0,5 S по активной и счетчики класса точности 0,5 по реактивной энергии.

Примечание * - класс точности 0,5 по реактивной энергии определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.23-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счётчиков не превышают значений аналогичных погрешностей для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012.

Примечание - при испытании на соответствие требованиям таблиц 6 и 7 испытательный ток должен подаваться в цепь тока каждого измерительного элемента поочерёдно.

• 6.5.2.2 Результаты поверки считаются положительными, если полученные значения основной относительной погрешности счётчика при всех токах нагрузки не превышают значений пределов, приведенных в таблицах 6 и 7.

• 6.6 Проверка погрешности хода встроенных часов и переключения тарифных зон.

  • 6.6.1 Проверку проводят для счётчиков исполнения «Э».

Проверку погрешности хода встроенных часов и переключения тарифных зон проводить следующим образом:

а) установить счётчик на стенд измерений, подать номинальное фазное напряжение 230 В частотой 50 Гц, ток в токовой цепи должен отсутствовать;

б) подключить счётчик к компьютеру с помощью адаптера «ЭМИС-СИСТЕМА 750» в соответствии с рисунком 6.1 и запустить ПО «EMIS Meter Reading System», выбрав в появившемся окне программы тип счётчика «ЭМИС-ЭЛЕКТРА 975 Трехфазный счётчик»;

в) добавить в программу профиль испытуемого счётчика, указав его заводской номер в качестве адреса соединения или выбрать уже существующий при повторном подключении, указать номер COM-порта компьютера и выбрать скорость передачи данных - 2400 бод;

г) подключить модуль коррекции времени МКВ-02Ц к компьютеру и в соответствии с эксплуатационной документацией произвести коррекцию системного времени компьютера.

д) в программе «EMIS Meter Reading System» открыть вкладку «Задание параметров», выбрать параметр «Время (системы)» и нажать кнопку «Установить». Таким образом, в счётчике будет установлено текущее время компьютера;

е) счётчик под номинальным напряжением оставить на стенде на четверо суток, отключив дополнительные устройства;

ж) по истечении четырех суток повторно выполнить пп. б) - д), затем открыть вкладку «Чтение данных». В параметре «Журнал событий» - «Записи калибровки времени» выбрать «Последняя запись калибровки» и нажать кнопку «Чтение», в окне программы появится информация о дате и времени последней калибровки времени;

з) вычислить абсолютную погрешность хода внутренних часов ДТ по формуле (5). ДТ = Т₂ — Т_ь с                                              (5)

где Ti - время счётчика до калибровки,

Т2 - время счётчика после калибровки,

Испытания считать положительными, если значение ДТ не превышает ±2 с.

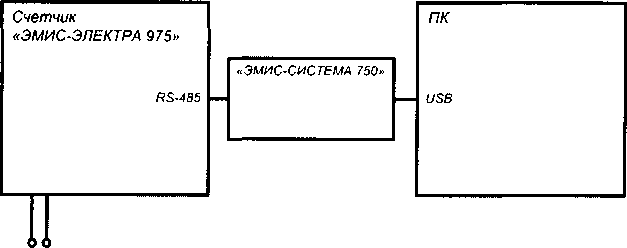

Сеть

Рисунок 6.1 - Схема подключения счётчика к компьютеру

• 6.7 Проверка соответствия программного обеспечения средства измерений

  • 6.7.1 Проверку соответствия программного обеспечения (ПО) проводят для встроенного в счётчике ПО, а также для внешнего ПО «EMIS Meter Reading System», используемого для опроса и настройки параметров счётчика.

  • 6.7.2 Проверку соответствия встроенного ПО производят путем сравнения идентификационных данных, указанных в эксплуатационной документации (Руководство по эксплуатации 975.000.000.00.РЭ п. 2.1.10) с идентификационными данными в таблице 8.

  • 6.7.3 Для проверки соответствия внешнего ПО «EMIS Meter Reading System» необходимо выполнить следующие действия:

а) открыть на компьютере папку с установленной программой «EMIS Meter Reading System», найти файл «emis_l.exe» и, нажав правую кнопку мыши, выбрать в списке раздел «Свойства», в появившемся окне открыть вкладку «Подробно»;

б) сравнить данные в открывшихся строках «Название продукта» и «Версия файла» с данными, указанными в таблице 8;

в) вычислить цифровой идентификатор с помощью алгоритма CRC32 и сравнить с данными указанными в таблице 8.

Результаты проверки считаются положительными, если идентификационные данные для встроенного и внешнего ПО соответствуют указанным в таблице 8.

Таблица 8 - Идентификационные данные ПО

• 7.1 Результаты поверки внести в протокол, рекомендуемая форма которого приведена в ГОСТ 8.584-2004 (приложение Б).

• 7.2 Положительные результаты первичной поверки оформить записью в паспорте с нанесением знака поверки; кроме того, нанести знак поверки на счётчик в местах, указанных на рисунке 7.1.

• 7.3 Положительные результаты периодической поверки оформить записью в свидетельстве о поверке с нанесением знака поверки; кроме того, нанести знак поверки на счётчик в местах, указанных на рисунке 7.1.

7.3.1 При отрицательных результатах поверки счётчик к применению не допускают и оформляют извещение о непригодности к применению с указанием причин в соответствии с установленным порядком.

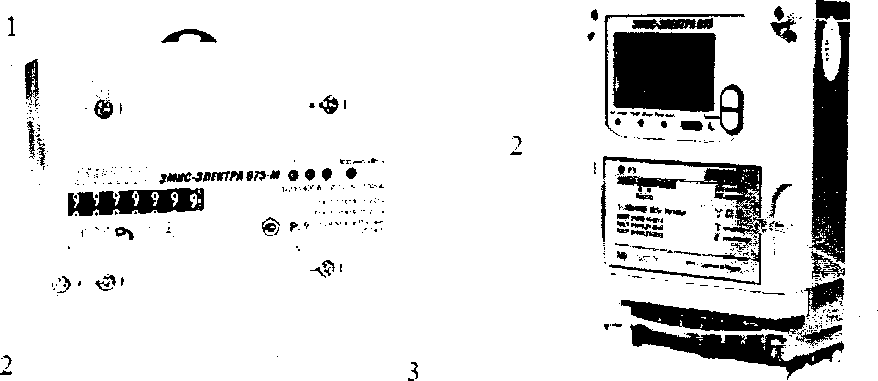

Счётчик исполнения «М»                   Счётчик исполнения «Э

Рисунок 7.1- Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 975». Стрелками обозначены места пломбировки:

• 1 - Место установки пломбы предприятия-изготовителя;

• 2 - Место для нанесения знака поверки;

• 3 - Место установки пломбы энергоснабжающей организации.

10
