УТВЕРЖДАЮ

Технический директор

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые МТ

Методика поверки

ИЦРМ-МП-189-20 г. Москва

2020

Содержание

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на мультиметры цифровые МТ (далее по тексту - мультиметр), изготавливаемые «Schneider Electric Industries SAS», Франция, заводом-изготовителем «Delixi Electric Ltd.», Китай, и устанавливает методику их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять мультиметр до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять мультиметр в процессе эксплуатации и/или хранения.

  • 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 2 года.

  • 1.5 Основные метрологические характеристики мультиметров цифровых МТ приведены в таблицах 2-4.

Параметры электрической сети, измеряемые мультиметрами представлены в таблице 1. Таблица 1 - Параметры электрической сети, измеряемые мультиметрами

Измеряемая

величина

Модификация мультиметров

MT-XXD-XPH-XX-XX-XX-LED

MT-XXD-XPH-XX-XX-XX-LCD

Сила переменного тока

+

+

Напряжение переменного тока

+

+

Частота переменного тока

+

+

Коэффициент мощности

-

+

Активная, реактивная, полная электрическая мощность

-

+

Активная, реактивная электрическая энергия

-

+

Примечания:

«+»- функция присутствует; «-»- функция отсутствует.

Таблица 2 - Параметры электрической сети и номинальные значения измеряемых величин мультиметров цифровых МТ

Наименование характеристики

Значение

Номинальный фазный ток, 1ном, А

Для мультиметров трансформаторного включения

5

Для мультиметров прямого включения

1;5

Номинальное напряжение, UH0M, В

Для мультиметров трансформаторного включения

100

Для мультиметров прямого включения

100;600

Примечание - Схема подключения к электрической сети: 3-проводная или 4-проводная

Таблица 3 - Метрологические характеристики мультиметров цифровых МТ модификаций МТ-XXD-XPH-XX-XX-XX-LED

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности 1)

Нормирующее значение при определении приведенной погрешности

Сила переменного тока, А

от 0,02-Ком до 1,2-Ком

у = ±0,5%

Ком

Напряжение переменного тока (фазное/линейное), В

от 0,2'Uhom до 1,2'Uhom

у = ±0,5%

Пном.ф ИЛИ Цном.л

Частота переменного тока, Гц

от 45 до 65 2)

Д = ±0,5 Гц

Примечания

!) обозначение погрешностей: у - приведенная; Д - абсолютная;

2) в диапазоне от 0,3-Ком до 1,2-Ком и от 0,3-UHOM до 1,2-UHOM;

Погрешность нормируется без учета погрешностей трансформаторов тока и напряжения

Таблица 4 - Метрологические характеристики мультиметров цифровых МТ модификаций МТ-XXD-XPH-XX-XX-XX-LCD

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений

Нормирующее значение при определении приведенной погрешности

Сила переменного тока (фазный ток), А

от 0,02-Ком До

1 ,2‘1ном

у = ±0,5%

Ком

Напряжение переменного тока (фазное/линейное), В

от 0,2-Uhom до

1 ,2‘Uhom

у = ±0,5%

Uhom-Ф ИЛИ ином.л

Частота переменного тока, Гц

от 45 до 65 Гц2)

Д = ±0,5 Гц

Коэффициент мощности

от -1 до -0,5 3) и от 0,5 до 1 3)

у = ±0,5%

-1 И 1

Активная мощность 4), Вт

от 0,02-Ком до

у = ±0,5%

Реактивная мощность 5), вар

1 >2'Ком

у = ±1,0%

Uhom-Ф Ком

Полная мощность, В-А

и от 0,8-Uhom до

1,2-UHOM

у = ±1,0%

Активная электрическая энергия 4), Вт-ч

от 0,02-Ком до

1 ?2‘Ком

у = ±0,5%

П k-T -At6)

ином.ф АНОМ

Реактивная электрическая энергия 5), вар-ч

И ОТ 0,8-Uhom ДО

1 ,2-UH0M

у = ±1,0%

Примечания

? обозначение погрешностей: у - приведенная; Д - абсолютная;

’ в диапазоне от 0,2-UHOM до 1,2-U

НОМ j

} в диапазоне от 0,2-1ном до 1,2-Ком и от 0,8-UHOM до 1,2-U

ном?

} при cos (р = 1 ((р=0°);

э) при sin ср = 1 ((р=90°);

6) At - временной интервал, ч.

Погрешность нормируется без учета погрешностей трансформаторов тока и напряжения

2 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При поверке выполняются операции, указанные в таблице 5.

  • 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 5 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

8.1

Да

Да

2. Опробование и подтверждение программного обеспечения

8.2

Да

Да

3. Определение приведенной погрешности измерений напряжения переменного тока

8.3

Да

Да

4. Определение приведенной погрешности измерений силы переменного тока

8.4

Да

Да

5. Определение абсолютной погрешности измерений частоты

8.5

Да

Да

6. Определение приведенной погрешности измерений коэффициента мощности

8.6

Да

Да

7. Определение приведенной погрешности измерений активной, реактивной, полной электрической мощности

8.7

Да

Да

8. Определение приведенной погрешности измерений активной и реактивной электрической мощности

8.8

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблице 6 .

  • 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 6 - Средства поверки

Наименование, обозначение

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1.    Установка поверочная

универсальная

8.2 -8.8

Установка поверочная универсальная «УППУ-МЭ», per. № 57346-14

Е

вспомогательные средства поверки

2. Термогигрометр

8.2-8.8

Термогигрометр электронный «CENTER» модели 313, per. № 22129-09

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на мультиметр и средства поверки, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок с напряжением до 1000 В и имеющие группу по электробезопасности не ниже III.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на мультиметр и применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха (20±5) °C; относительная влажность воздуха от 30 до 80 %;

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать мультиметр в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации;

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие мультиметра следующим требованиям:

  • - комплектность и маркировка должны соответствовать руководству по эксплуатации.

  • - отсутствие механических повреждений корпуса, лицевой панели, дисплея, органов управления.

  • - незакрепленные или отсоединенные части прибора должны отсутствовать.

  • - внутри корпуса не должно быть посторонних предметов.

  • - все надписи на панелях должны быть четкими и ясными.

- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Результат внешнего осмотра считать положительным, если соблюдены вышеупомянутые требования.

  • 7.2 Опробование и подтверждение программного обеспечения

  • 7.2.1 Опробование

  • 1)    Подготовить мультиметр к работе в соответствии с ЭД. Подготовить установку поверочную универсальную «УППУ-МЭ» в составе:

прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1 КМ» (далее - Энергомонитор), госрестр № 52854-13;

источник переменного тока и напряжения трехфазный программируемый «Энергоформа 3.1» (далее - Энергоформа).

  • 2)    Собрать схему в соответствии с рисунком 1.

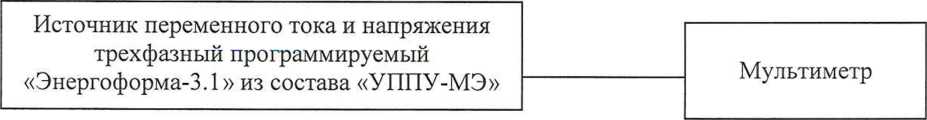

    Рисунок 1 - Схема подключения средств поверки к мультиметру при опробовании

  • 3)    Проверить работоспособность дисплея и функциональных клавиш.

  • 4)    При помощи Энергоформы последовательно подать на измерительные входы поверяемого мультиметра испытательные сигналы (при частоте переменного тока 50 Гц).

  • 5)    Наблюдать пропорциональную зависимость изменения сигнала на мультиметре.

Результаты считают положительными, если подтверждена работоспособность дисплея и функциональных клавиш, при изменении входной величины происходит пропорциональное изменение выходной величины мультиметра.

  • 7.2.1 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения (далее - ПО) не проводится, так как ПО недоступно для потребителя и может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

  • 7.3 Определение приведенной погрешности измерений напряжения переменного тока Определение погрешности измерений напряжения переменного тока проводить

следующим образом:

1) Собрать схему согласно рисунку 2.

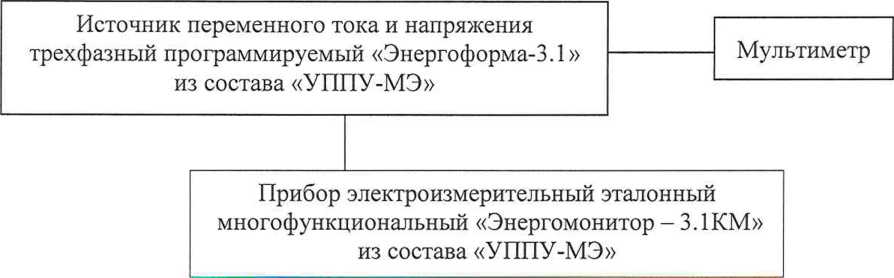

Рисунок 2 - Схема подключения для определения метрологических характеристик мультиметра

  • 2)    При помощи Энергоформы последовательно подать на измерительные входы Энергомонитора и поверяемого мультиметра испытательные сигналы напряжения переменного тока, равные 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений (при частоте переменного тока 50 Гц).

  • 3) Считать с мультиметра и Энергомонитора измеренные значения напряжения переменного тока.

  • 4) Рассчитать значение приведенной погрешности измерений напряжения переменного тока по формуле (1);

■100%

(1)

где:  U - показания поверяемого мультиметра, В;

Uo - показания Энергомонитора, В;

Un - нормирующее значение, В.

Примечание:  определение приведенной погрешности измерений напряжения

переменного тока проводить по каждой из фаз.

  • 7.4 Определение приведенной погрешности измерений силы переменного тока Определение погрешности измерений силы переменного тока проводить следующим образом:

  • 1) Собрать схему согласно рисунку 2.

  • 2)    При помощи Энергоформы последовательно подать на измерительные входы Энергомонитора и поверяемого мультиметра испытательные сигналы силы переменного тока, равные 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений (при частоте переменного тока 50 Гц).

  • 3) Считать с мультиметра и Энергомонитора измеренные значения силы переменного тока.

  • 4) Рассчитать значение приведенной погрешности измерений силы переменного тока по формуле (2).

•100%

(2)

где:   I - показания поверяемого мультиметра, А;

10 - показания Энергомонитора, А;

In - нормирующее значение, А.

Примечание: определение приведенной погрешности измерений силы переменного тока проводить по каждой из фаз.

  • 7.5 Определение абсолютной погрешности измерений частоты переменного тока Определение абсолютной погрешности измерений частоты переменного тока проводить следующим образом:

  • 1) Собрать схему согласно рисунку 2.

  • 2) При помощи Энергоформы последовательно подать на измерительные входы Энергомонитора и поверяемого мультиметра испытательные сигналы частоты переменного тока 45, 50, 55 Гц при номинальном значении напряжения и силы тока поверяемого мультиметра.

  • 3) Рассчитать значение абсолютной погрешности измерений частоты переменного тока по формуле (3).

AF = F - Fo               (3)

где:   F - показания поверяемого мультиметра, Гц;

Fo - показания Энергомонитора, Гц.

Примечание: определение абсолютной погрешности измерений частоты переменного тока проводить по каждой из фаз.

  • 7.6 Определение приведенной погрешности измерений коэффициента мощности (только для модификаций MT-XXD-XPH-XX-XX-XX-LCD)

Определение допускаемой приведенной погрешности измерений коэффициента мощности проводить следующим образом:

  • 1) Собрать схему согласно рисунку 2.

  • 2)    При помощи Энергоформы последовательно подать на измерительные входы Энергомонитора и поверяемого мультиметра испытательные сигналы, согласно таблице 7, при номинальных значениях напряжения, силы переменного тока и частоте 50 Гц.

Таблица 7 - Испытательные сигналы для определения приведенной погрешности измерений коэффициента мощности

Фазовый угол между напряжением и током первой гармоники, градус

Поверяемые отметки, cos (р

0

1

30

0,866

60

0,5

120

-0,5

150

-0,866

180

-1

  • 3) Рассчитать значение приведенной погрешности измерений коэффициента мощности по формуле (4).

    =-----• 100%

    (4)

где:  X - показания поверяемого мультиметра;

Хо - показания Энергомонитора; Xn - нормирующее значение.

Примечание: определение приведенной погрешности измерений коэффициента мощности проводить по каждой из фаз.

  • 7.7 Определение приведенной погрешности измерений активной, реактивной, полной электрической мощности (только для модификаций MT-XXD-XPH-XX-XX-XX-LCD)

Определение приведенной погрешности измерений активной, реактивной, полной мощности проводить следующим образом:

  • 1) Собрать схему согласно рисунку 2.

  • 2) При помощи Энергоформы последовательно подать на измерительные входы Энергомонитора и поверяемого мультиметра испытательные сигналы, указанные в таблице 8. Частота входных сигналов 50 Гц. При измерении активной мощности cos (р = 1. При измерении реактивной мощности sin ср = 1.

Таблица 8 - Испытательные сигналы для определения приведенной погрешности измерений активной и реактивной электрической энергии и мощности, полной мощности

Значение силы переменного тока, А

Значение напряжения переменного тока, В

/ном

0,8-Uhom

Аюм

и НОМ

/нОМ

1 ,2’Uhom

0,1 ’Тном

U ном

0,5-/ном

Ином

1>2 ■ /ном

Uhom

  • 3) Рассчитать значение приведенной погрешности измерений активной, реактивной, полной мощности по формуле (5).

    = TzA.100%

    (5)

где:   X - показания поверяемого мультиметра, Вт (вар, В-А);

Хо - показания Энергомонитора, Вт (вар, В-А); Xn - нормирующее значение, Вт (вар, В-А).

Примечание: определение приведенной погрешности измерений активной, реактивной, полной электрической мощности проводить по каждой из фаз.

  • 7.8 Определение приведенной погрешности измерений активной и реактивной электрической энергии (только для модификаций MT-XXD-XPH-XX-XX-XX-LCD)

Определение приведенной погрешности измерений активной и реактивной электрической энергии проводить следующим образом:

  • 1) Собрать схему согласно рисунку 2.

  • 2) При помощи Энергоформы последовательно подать на измерительные входы Энергомонитора и поверяемого мультиметра испытательные сигналы, указанные в таблице 8. Частота входных сигналов 50 Гц. При измерении активной энергии cos (р = 1. При измерении реактивной энергии sin ср = 1.

  • 3)    По истечении времени после подачи сигнала, достаточного для определения приведенной погрешности, зафиксировать на дисплее мультиметра измеренные значения.

  • 4)    Рассчитать значение приведенной погрешности измерений активной и реактивной электрической энергии по формуле (6).

    = ^•100%

    (6)

где:   X - показания поверяемого мультиметра, Вт-ч (варч);

Хо - показания Энергомонитора, Втч (вар ч);

Xn - нормирующее значение, Вт-ч (варч).

Примечание: определение приведенной погрешности измерений активной и реактивной электрической энергии проводить по каждой из фаз.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки мультметра оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

  • 9.2 Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

  • 9.3 При отрицательных результатах поверки мультиметр не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

  • 9.4 Отрицательные результаты поверки мультиметра оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а мультиметр не допускают к применению.

Начальник отдела комплексного метрологического обеспечения инновационных проектов ООО «ИЦРМ»

А. В. Гладких

11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
