Методика поверки «КОМПЛЕКТ ИЗМЕРИТЕЛЬНЫХ СРЕДСТВ КИС» (МП ИПВС.056.000 )

УТВЕРЖДАЮ

Заместитель генерального директора

-Петербург»

КОМПЛЕКТ ИЗМЕРИТЕЛЬНЫХ СРЕДСТВ КИС

МЕТОДИКА ПОВЕРКИ

ИПВС.056.000 МП

Комплект измерительных средств КИС. Методика поверки. ИПВС.056.000 МП

ОГЛАВЛЕНИЕ

• 1. ОБЩИЕ СВЕДЕНИЯ

• 2. ОПЕРАЦИИ ПОВЕРКИ

• 3. СРЕДСТВА ПОВЕРКИ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5. ТРЕБОВАНИЯ БЕЗОПАС НОСТИ

• 6. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

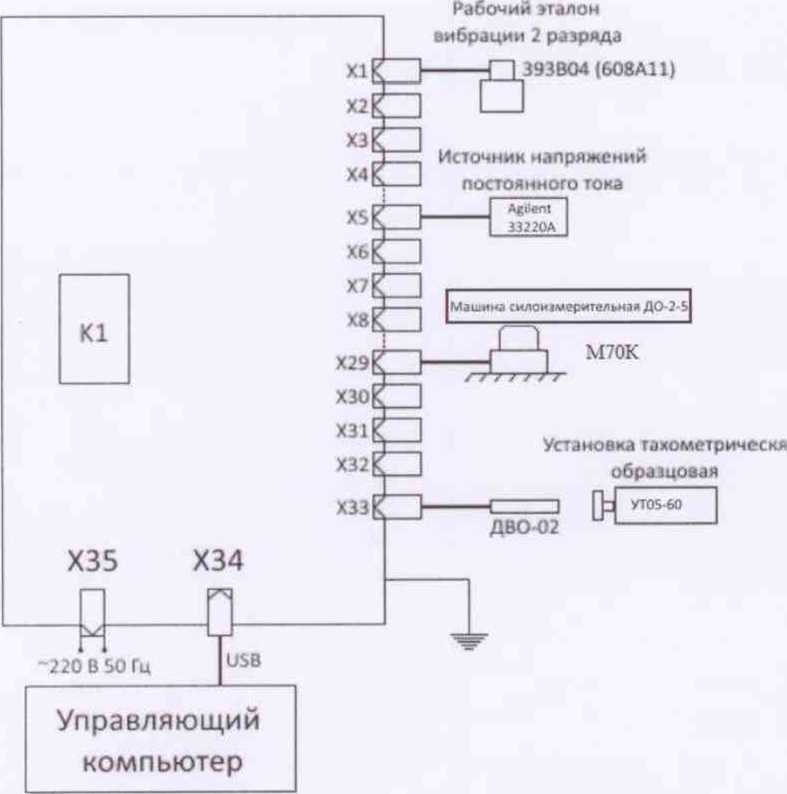

ПРИЛОЖЕНИЕ А. СХЕМЫ СОЕДИНЕНИЙ ПРИ ПОВЕРКЕ

1. ОБЩИЕ С ВЕДЕНИЯ

Настоящая методика распространяется на комплекты измерительных средств КИС и устанавливает порядок первичной поверки, поверки после ремонта и периодической поверки.

Комплект измерительных средств КИС (далее, прибор) изготавливается по техническим условиям ИПВС.056.000ТУ и обеспечивает измерение среднего квадратического значения виброускорения. среднего квадратического значения виброскорости, размаха виброперемешения. статических (медленно меняющихся) сил, напряжений постоянного тока и частоты вращения роторов.

Рекомендуемый межповерочный интервал - не реже одного раза в год.

2. ОПЕРАЦИИ ПОВЕРКИ

2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

2.2. Определение относительной погрешности измерений статических (медленно меняющихся) сил по п. 5 таблицы I производится при наличии в комплекте прибора весоизмерительных датчиков.

• 2.3. Определение относительной погрешности измерений напряжения постоянного тока по п. 6 таблицы 1 производится при наличии в составе прибора каналов измерений напряжения постоянного тока.

• 2.5. Допускается при проведении поверки определять относительную погрешность измерений параметров вибрации, задавая только один параметр виброускорение, виброскорость или виброперемещение.

• 2.6. Допускается выполнение неполного объема операций поверки в зависимости от комплектации КИС по желанию заказчика.

• 3. СРЕДСТВА ПОВЕРКИ

  • 3.1. При проведении поверки должны быть применены средства и вспомогательное оборудование, показанные в таблице 2.

Таблица 2 - Основное рабочее оборудование для поверки

Продолжение таблицы 2

3.2. Допускается применение других средств поверки и вспомогательного оборудования с характеристиками, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.3. Все эталонные средства измерений должны быть поверены и иметь действующие свидетельства о поверке, или аттестованы в качестве эталона.

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке прибора допускаются лица, изучившие эксплуатационную документацию на прибор, средства гюверки прибора, имеющие опыт поверки: а также прошедшие инструктаж по технике безопасности в установленном порядке.

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 8.285-78 и «Правилами техники безопасности при эксплуатации электроустановок потребителей». утвержденными «Госэнергонадзором».

Монтаж электрических соединений, а так же электрические испытания должны производится в соответствии с ГОСТ 12.3.019 и «Правилами устройства электроустановок».

• 6. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ИЕЙ

  • 6.1. При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                                 23±5;

• - относительная влажность воздуха, %                                   65±20;

• - атмосферное давление. кПа (мм.рт.ст.)                 от 84 до 106,7 (630-800);

• - частота питающей сети, Гц                                           50±0,5;

• - напряжение питающей сети переменного тока, В                     220±4,4.

• 6.2. Условия проведения поверки должны контролироваться в начале и в конце выполнения каждой операции.

• 6.3. Перед началом проведения поверки прибор должен быть выдержан в условиях проведения поверки не менее I часа.

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре проверяют маркировку, комплектность и целостность технических средств прибора.

• 7.1.1   Проверка маркировки.

• 7.1.1.1 Маркировка датчиков:

• - на боковой поверхности вибропреобразователей должны быть выгравированы обозначение (393В04 или 608А11) и заводские номера;

• - на боковой поверхности корпуса таходатчика должно быть нанесено обозначение ДВО-02 и заводской номер;

• - на боковой поверхности весоизмероительных датчиков М70К должно быть нанесено обозначение М70К и заводской номер;

• 7.1.1.2 Маркировка блока измерительного:

• - на крышке транспортировочного кейса с внутренней стороны должно быть нанесено наименование «Комплект измерительных средств КИС», реквизиты предприятия-изготовителя, заводской номер, дата выпуска (месяц, год).

• 7.1.2  Проверка комплектности.

• 7.1.2.1 При проверке должно быть установлено:

• - наличие эксплуатационной документации;

• - наличие комплекта технических средств прибора в соответствии с комплектностью, предусмотренной в формуляре ИПВС.056.000ФО.

• 7.1.2.2 Заводские номера должны совпадать с номерами в формуляре.

7.1.3 Проверка целостности и наличия опломбирования прибора.

• 7.1.3.1 Датчики, соединительные кабели, блок измерительный блок и компьютер не должны иметь механических и других повреждений.

• 7.1.3.2 Не допускается к дальнейшей поверке прибор, имеющий неудовлетворительное крепление клемм, разъемов, грубые механические повреждения, обугливание изоляции и прочие повреждения.

• 7.1.3.3 Результаты проверки считаются удовлетворительными, если выполнены все требования п.7.1.

• 7.2.1  При опробовании устанавливается работоспособность прибора, для чего:

• - подключить кабель заземления прибора. Заземление прибора выполняется медным проводником сечения не менее 1,5 мм* соединением заземляющей клеммы на верхней панели блока измерительного с существующей линией заземления (либо подсоединить сетевой кабель питания с заземляющим контактом).

• - подключить первичные преобразователи к соответствующим входным каналам блока измерительного.

• - подключизъ интерфейсный кабель к USB-разъему управляющего компьютера

• - подключить сетевой кабель управляющего компьютера к розетке сетевого питания блока измерительного.

• - подключить сетевой кабель блока измерительного к питающей сети.

• - тумблер К1 включения питания перевеет в положение «Вкл».

• - на панели блока измерительного наблюдать свечение светодиодных индикаторов.

• 7.2.2  Провести проверку соответствия программного обеспечения в соответствии с таблицей 3.

Таблица 3 - Идентификационные данные ПО

• 7.2.3   Пользуясь указаниями руководства по эксплуатации ИПВС.056.000 РЭ включить ПК и запустить программу «inVibroTestS». Запуск программы осуществляется с помощью иконки, находящейся на рабочем столе компьютера.

• 7.2.4   Включить режим непрерывного ввода данных и нажать кнопку «Пуск».

• 7.2.5   Поочередно воздействуя легким постукиванием по корпусу вибропреобразователей наблюдать изменения показаний одного из параметров - среднеквадратического значения виброускорения, среднеквадратического значения виброскорости или размаха виброперемещения в таблице измерений и графиков вибрационных сигналов на экране компьютера.

• 7.2.6   Пользуясь указаниями руководства по эксплуатации ИПВС.056.000 РЭ запустить программу «mVibroTestM70K». Запуск программы осуществляется с помощью иконки, находящейся на рабочем столе компьютера.

• 7.2.7   Поочередно создавая силовое воздействие на весоизмерительные датчики наблюдать изменение значения показания силы в информационном окне на экране компьютера.

• 7.2.8   Прибор считают выдержавшим поверку по п.7.2, если при воздействии на вибропреобразователи и весоизмерительные датчики зафиксированы изменения показаний прибора.

Относительные погрешности измерений среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в соответствующих диапазонах амплитуд определять для многоканального измерительного блока КИС.

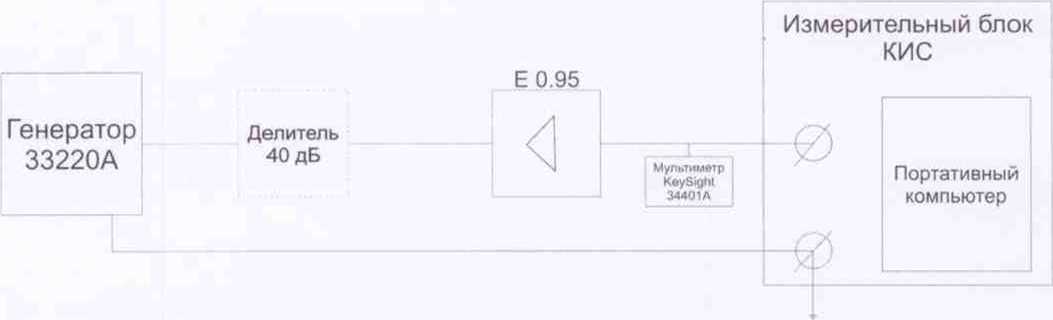

• 7.3.1.1 Собрать схему соединений в соответствии с Рисунком 1 Приложения А.

• 7.3.1.2 Задать последовательно среднеквадратические значения напряжения эквивалентные виброускорению в диапазоне амплитуд от 0,04 м/с² до 70.7 м/с² на базовой частоте 160 Гц в соответствии с таблицей 4.

Таблица 4

• 7.3.1.3 Зафиксировать показания среднеквадратических значений виброускорения Л/ прибора.

• 7.3.1.4 По результатам измерений вычислить относительную погрешность измерения среднеквадратического значения виброускорения в диапазоне амплитуд в % по формуле (1):



(1)

- заданное среднеквадратическое значение виброускорения, м/с²;

А* - измеренное среднеквадратическое значение виброускорения, м/с².

• 7.3.1.5 Задать последовательно среднеквадратические значения напряжения эквивалентные виброскорости в диапазоне амплитуд от 0,04 мм/с до 100 мм/с на базовой частоте 160 Гц в соответствии с таблицей 5.

Таблица 5

7.3.1.6 Зафиксировать показания среднеквадратических значений виброскорости И/ прибо

ра.

• 7.3.1.7 По результатам измерений вычислить относительную погрешность измерения среднеквадратического значения виброскорости в диапазоне амплитуд в % по формуле (2):




  100

  (2)

гае - заданное среднеквадратическое значение виброскорости, мм/с;

F/- измеренное среднеквадратическое значение виброскорости, мм/с.

• 7.3.1.8 Задать последовательно значения напряжения эквивалентные размаху вибропереме-5°

щения ' ^afi'” в диапазоне амплитуд от 2 мкм до 200 мкм на базовой частоте 160 Гц в соответствии с таблицей 6.

Таблица 6

• 7.3.1.9 Зафиксировать показания размаха виброперемещения 5/.

• 7.3.1.10 По результатам измерений вычислить погрешность измерения размаха виброперемещения в диапазоне амплитуд в % по формуле (3):



  С"

  ^к3пбр/

  100

  (3)

где S“-_ri - заданное значение размаха виброперемещения, мкм;

5,°- измеренное значение размаха виброперемещения, мкм.

• 7.3.1.11 Выполнить п.п.7.3.1.1-7.3.1.10 для последующих каналов измерения вибрации.

• 7.3.1.12 Прибор считают выдержавшим поверку, если погрешности, вычисленные по формулам (1), (2) и (3). находил ся в пределах ±5 %.

Относительные погрешности измерения среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в рабочих диапазонах частот определять для многоканального измерительного блока КИС.

• 7.3.2.1 Собрать схему соединений в соответствии с Рисунком 1 Приложения Л.

• 7.3.2.2 Задать последовательно значения СКЗ виброускорения Л⁷ . в диапазоне частот от

0,5 Гц до 1250 Гц в соответствии с таблицей 7.

Таблица 7

• 7.3.2.3 Зафиксировать показания виброускорения А' прибора.

• 7.3.2.4 Вычислить относительную погрешность измерения виброускорения 8^f в рабочем диапазоне частот в % по формуле (4):

8' =—----100

л f

где А _  - заданное значение виброускорения в диапазоне частот, м/с²;

л; - измеренное значение виброускорения в диапазоне частот, м/с².

7.3.2.5 Задать последовательно значения СКЗ виброскорости F⁷ . в диапазоне частот от

2 Гц до 1250 Гц в соответствии с таблицей 8.

Таблица 8

• 7.3.2.6 Зафиксировать показания СКЗ виброскорости К⁷ .

• 7.3.2.7 Вычислить относительную погрешность измерения СКЗ виброскорости в диапазоне частот в % по формуле (5):

F⁷ -F⁷

<J⁷, =—-----100                                   (5)

h      yf                                                    ' >

(K"ip

где F'   - заданное значение СКЗ виброскорости в диапазоне частот, мм/с;

К' - измеренное значение СКЗ виброскорости в диапазоне частот, мм/с.

• 7.3.2.8 Задать последовательно значения размаха виброперемещения S^r

  в диапазоне час

тот от 3,2 Гц до 400Гц в соответствии с таблицей 9.

Таблица 9

• 1) Для частот в диапазоне от 3.2 Гц до 6 Гц использовать вибропреобразователь 393В04, для частот в диапазоне от 6 Гц до 400 Гц использовать вибропреобразователь 608А11

• 2) Действительные значения напряжения выставляются по мультиметру, с учетом коэффициента преобразования используемого акселерометра

• 7.3.2.9 Зафиксировать показания размаха виброперемещения    .

• 7.3.2.10 Вычислить относительную погрешность измерения размаха внброперемещения



в диапазоне частот в % по формуле (6):

где S' - заданное значение размаха виброперемещения в диапазоне частот, мкм;

S - измеренное значение размаха виброперемещения в диапазоне частот, мкм.

• 7.3.2.11 Выполнить п.п. 7.3.2.1-7.3.2.10 для последующих каналов измерения вибрации.

• 7.3.2.12 Прибор считают выдержавшим поверку, если погрешности, вычисленные по формулам (4), (5) и (6). находятся в пределах ±5%.

7.3.3 Определение относительной погрешности измерения среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в соответствующих диапазонах частот и амплитуд

Относительные погрешности измерения среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в соответствующих диапазонах частот и амплитуд определять в комплекте с акселерометрами 608AI1 (per. №36261-07) и 393В04 (per. №56990-14). При этом, нелинейность амплитудной характеристики акселерометров и неравномерность АЧХ акселерометра выбирать из соответствующих описаний типа.

• 7.3.3.1 По результатам измерения п.п. 7.3.1 и 7.3.2 вычислить относительную погрешность измерений среднеквадратического значения виброускорения 8_А, виброскорости 8_{ и размаха виброперемещения 8_S в диапазоне частот и амплитуд при доверительной вероятности 0.95 в % по формуле (7):

где д', - погрешность рабочего эталона вибрации 2 разряда, использовавшегося при определении коэффициента преобразования акселерометров 608А11 и 393В04 на базовой частоте при их поверке, %;

8'   - наибольшая погрешност ь измерения соответствующего вибропараметра в диапазоне

частот. %;

8‘‘_т1а' наибольшая погрешность измерения соответствующего вибропараметра в диапазоне амплитуд, %;

8_НИП ‘ нелинейность амплитудной характеристики акселерометров 608А11 и 393В04, %;

у_Ип - неравномерность АЧХ акселерометров 608А11 и 393В04, %.

• 7.3.3.2 Прибор считают выдержавшим поверку, если относительная погрешность измерения среднеквадратического значения виброускорения 3_А, относительная погрешность измерения среднеквадратического значения виброскорости 8_V и относительная погрешность измерения размаха вибропсремещения д'_х , вычисленные по формуле (7) находятся в пределах ±10 %.

• 7.4.1. Собрать схему соединений в соответствии с Рисунком 1 Приложения А. Подключение датчиков весоизмерительных тензорезис горных М70К к измерительным каналам проводится в соответствии с перечнем измерительных каналов в формуляре ИПВС.056.000 ФО.

• 7.4.2.  Установить на машину силоизмерительную ДО-2-5 датчик весоизмерительный тен-зорезисторный М70К первого измерительного канала статических или медленно меняющихся сил.

• 7.4.3.   Последовательно задать на ДО-2-5 значения силы Р“. в диапазоне от 10000 до

50000 Н в соответствии с таблицей 10.

Таблица 10

• 7.4.4.  Зафиксировать измеренные прибором показания силы

• 7.4.5.  По результатам измерений вычислить относительную погрешность статических или медленно меняющихся сил тока 6' в % по формуле (8):

Р“ _ р"

= ^овр' ' хЮО                         (8)

где Р^ - заданное на матине силоизмерительной ДО-2-5 значение силы, кг;

P^ai- измеренное значение силы. Н.

• 7.4.6.   Выполнить п.п.7.4.1-7.4.5 для последующих измерительных каналов прибора.

• 7.4.7.  Вычислить относительную погрешность измерения статических или медленно меняющихся сил ё при доверительной вероятности 0,95 в % по формуле (9):

ё = ±1.1 J(max<5")²+(д' )² р V /       эс'

где ё - погрешность машины силоизмерительной ДО-2-5, %; ЭС

max ё,¹ - наибольшее значение погрешности, вычисленное по формуле (8), %.

• 7.4.8. Прибор считают выдержавшим поверку, если относительная погрешность измерений статических или медленно меняющихся сил ё находится в пределах ± 5 %.

• 7.5.1.   Подключить канал измерений напряжения постоянного тока к генератору сигналов произвольной формы Agilent 33220А в соответствии со схемой Рисунка 1 Приложения .А.

• 7.5.2.   Последовательно задать на входе канала измерений напряжения постоянного тока значения из ряда Unocm^. в соответствии с таблицей 11.

Таблица 11

Продолжение таблицы 11

• 7.5.3.  Зафиксировать показания напряжений Unocm“, измеренные прибором.

• 7.5.4.  По результатам измерений вычислить относительную погрешность измерения напряжений постоянного тока диост'', в % по формуле (10):

где Unocrn^, - заданное значение напряжения постоянного тока. В;

Unocm“ - измеренное значение напряжения постоянного тока. В.

• 7.5.5.  Выполнить п.п.7.5.1-7.5.4 для последующих измерительных каналов прибора.

• 7.5.6.  Вычислить относительную погрешность измерения напряжения постоянного тока при Доверительной вероятности 0.95 в % по формуле (11):

^писш(г ~ il,l-J(max <5_/юоп/л) + (&цпт)                              (11)

где 8_ИПТ - погрешность генератора постоянного тока, %;

max8nocm‘_t\ - наибольшее значение погрешности, вычисленное по формуле (10), %.

• 7.5.7.  Прибор считают выдержавшим поверку, если относительная погрешность измерения напряжения постоянного тока находится в пределах ± 5 %.

• 7.6.1. Установить на тахометрической установке типа УТ05-60 тахометрический датчик из

комплекта прибора.

7.6.2. Задать последовательно частоты вращения F_M-_>p, об/мин в соответствии с таблицей 12.

Таблица 12

7.6.3. Зафиксировать показания частоты вращения Fn прибора.

• 7.6.4.  Вычислить относительную погрешность измерения частоты вращения 3_Fl в % по формуле (12):

—^100                         (12)

F -

где Fo6_pl - заданное значение частоты вращения. Гц;

Fn - измеренное значение частоты вращения. Гц.

• 7.6.5.  Определить относительную погрешность измерения частоты вращения ротора при доверительной вероятности 0.95 в % по формуле (13):

где ^/._uaw - наибольшая из погрешностей, вычисленных по формуле (12);

^обр " погрешность образцовой установки УТ05-60, %.

• 7.6.6.  Прибор считают выдержавшим поверку, если относительная погрешность измерения частоты вращения ротора находится в пределах ±1.0 %.

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1. Результаты поверки считаются положительными, если прибор выдержал поверку при выполнении всех пунктов 7.1-7.6 настоящей методики.

• 8.2 Результаты поверки считаются отрицательными, если прибор не выдержал поверку при выполнении хоты бы одного из пунктов 7.1-7.6 настоящей методики.

• 8.3 По результатам проведения поверки составляется протокол, содержащий данные измерений. а так же сведения об условиях поверки, применяемых средствах, дату и подписи лиц. проводивших поверку.

• 8.4 На прибор, прошедший поверку с положительными результатами, оформляется свидетельство установленного образца и. при первичной поверке, делается запись о проведении поверки в соответствующем разделе формуляра ИГ1ВС.056.000ФО с констатацией удовлетворительного результата и заключением «годен» и нанесением знака поверки, знак поверки также наносится на прибор в соответствии с рисунком 1 описания типа.

• 8.5 В случае несоответствия результатов поверки хотя бы одному из пунктов настоящей методики оформляется извещение о непригодности.

Главный специалис i отдела 433

ФБУ «Тест-С.-Петербург»

Рисунок А. 1. Схема соединений

Рисунок А.2. Схема соединений

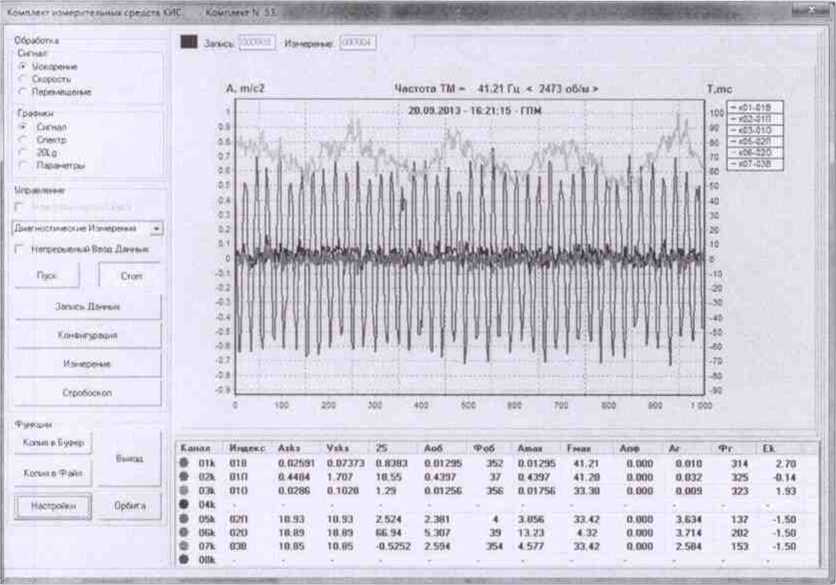

Рисунок А.З. Вид экрана с таблицей измерений и графиками сигналов
