Методика поверки «Расходомеры ультразвуковые Ирга-РУ» (МП 2550-0293-2017)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

УТВЕРЖДАЮ

Директор

августа 2017 г.

Менделеева» ТЕЛЬ ДИРЕКТОРА 08 тдаии января 2017 г,

Государственная система обеспечения единства измерений

Расходомеры ультразвуковые Ирга-РУ

МЕТОДИКА ПОВЕРКИ

МП 2550-0293-2017

Руководитель отдела ФГУП

«ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на расходомеры ультразвуковые «Ирга-РУ» (далее расходомеры), выпускаемые по техническим условиям 16.1.00.00.00 ТУ, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками 4 года.

При проведении поверки должны выполняться операции, указанные в таблице 1

Таблица 1

* Проверка прочности и герметичности расходомера производится только при первичной поверке при вводе в эксплуатацию и после ремонта.

2 Средства поверки

При проведении поверки должны применяться средства измерений указанные в таблице 2.

* Верхний предел измерений манометра должен в 1,5 раза превосходить максимальное давление измеряемой среды поверяемого расходомера.

• 2.2 При проведении поверки необходимо применять только эталонные СИ, обеспечивающие проведение измерений в заданном диапазоне с требуемой точностью (отношение погрешностей измерений физической величины поверяемым и эталонным СИ не должно быть менее 3:1).

• 2.3 Эталонные СИ, применяемые при проведении поверки, должны иметь действующие свидетельства о поверке (оттиски доверительных клейм, отметки в паспорте и т.п.). Примечание: допускается применять другие эталонные СИ, обеспечивающие запас по погрешности 1:3.

• 3.1 Монтаж и демонтаж расходомера должны проводиться при отсутствии избыточного давления в трубопроводе поверочной установки (ПУ).

• 3.2 При испытании на прочность и герметичность «Ирга-РУП» с «ВР-100РУ» должны быть закрыты специальным металлическим кожухом.

• 3.3 При поверке необходимо соблюдать требования, ПУЭ и Правил техники безопасности при эксплуатации электроустановок потребителей, «Правил технической эксплуатации электроустановок потребителей» и «Правил безопасной эксплуатации электроустановок потребителей», «Правила устройств электроустановок», «Санитарные правила организации технологических процессов и гигиенические требования к производственному оборудованию», «Строительные нормы и правила. Естественное и искусственное освещение. Нормы проектирования»; инструкций, действующих на предприятии-владельце эталонных СИ. а также требования безопасности соответствующих разделов эксплуатационной документации на расходомер, СИ и оборудование, применяемое при поверке.

• 3.4 Поверка должна осуществляться лицами, изучившими данную методику поверки, Руководство по эксплуатации на расходомер, Руководство по эксплуатации на ПУ, имеющие опыт поверки средств измерений расхода и прошедшие инструктаж по технике безопасности в установленном порядке.

• 4.1 При проведении поверки должны быть соблюдены следующие условия: -температура окружающего воздуха от 15 до 25 °C;

-относительная влажность от 30 до 80 %; -атмосферное давление от 84 до 106,7 кПа; -поверочная среда - воздух или другой газ (далее - газ).

• 5.1 Подготовка

Перед проведением поверки необходимо:

• - проверить наличие паспорта расходомера;

• - выдержать расходомер в условиях поверки не менее 3 ч;

• - подготовить эталонные СИ согласно эксплуатационной документации на них.

• 5.2 Внешний осмотр. Подтверждение идентификационных данных программного обеспечения

  • 5.2.1 При внешнем осмотре устанавливают: соответствие комплектности расходомера требованиям эксплуатационной документации; наличие пломб; отсутствие дефектов, препятствующих чтению надписей и маркировки; отсутствие механических повреждений расходомера, влияющих на его работоспособность и метрологические характеристики.

Наименование электронного блока и предприятия изготовителя, указанные на шильдиках, должны соответствовать приведенным в таблице 3

Таблица 3-Идентификационные данные ПО

• 5.2.2 По результатам внешнего осмотра делают соответствующие отметки в протоколе поверки. Расходомер, забракованный при внешнем осмотре, дальнейшей поверке не подлежит.

• 5.3 Проверка прочности и герметичности первичного преобразователя расхода «Ирга-РУП»

  • 5.3.1 При проведении испытания на прочность «Ирга-РУП» должен быть очищен от механических загрязнений. Перед испытанием корпус снаружи вытереть насухо. При проведении испытания корпус должен быть заглушен технологическими заглушками и подключен к системе подачи давления.

Давление воды должно плавно доводиться до величины, в 1,5 раза превосходящей максимальное давление измеряемой среды для данного исполнения расходомера. После достижения соответствующего давления корпус «Ирга-РУП» отключить от системы подачи давления.

Корпус «Ирга-РУ11» считается выдержавшим проверку на прочность, если в течение 15 минут не обнаружено течи, потения в сварных соединениях и в основном металле, видимых остаточных деформаций, трещин или признаков разрыва.

Корпус «Ирга-РУП», выдержавший гидравлические испытания при первичной поверке, должен маркироваться ОТК предприятия-изготовителя индексом «И».

• 5.3.2 Проверка корпуса «Ирга-РУП» на герметичность должна проводиться плавной подачей в ИТ воздуха под давлением, равным максимальному рабочему давлению на данный расходомер (исполнение расходомера по давлению меньше 10 МПа). Если исполнение расходомера по давлению больше или равно 10 МПа проверка проводится подачей воды.

При проведении проверки корпус должен быть заглушен технологическими заглушками. Скорость увеличения и снижения давления не должна превышать 0,035 МПа/мин. После достижения необходимого давления перекрыть систему подачи воздуха.

Корпус «Ирга-РУП» считается выдержавшим проверку на герметичность, если в течение 15 минут показания контрольного манометра не изменились.

• 5.4.1 Определение относительной погрешности измерений расхода должно проводиться на ПУ при условиях, указанных в п.4.1. Выходные информационные сети устройства связи с объектами (далее УСО) ПУ должны соответствовать выходным информационным сетям расходомера согласно пп. 1.3.8.3-1.3.8.6 руководства по эксплуатации на расходомер в зависимости от исполнения по типу выходного сигнала.

• 5.4.2 «Ирга-РУП» установить на горизонтальном участке трубопровода ПУ в соответствии с руководством по эксплуатации на ПУ. Уплотнительные прокладки в местах соединения «Ирга-РУП» и измерительного трубопровода ПУ не должны выступать внутрь трубы. Смонтированный рабочий участок должен быть проверен на герметичность измерительной линии.

• 5.4.3 Подсоединить расходомер к УСО ПУ в соответствии с Приложением А. Перед началом измерений включенные в сеть приборы прогреть в течение 10-15 мин. В процессе поверки объемы и расходы, задаваемые и пропускаемые установкой, устанавливать и отсчитывать в соответствии с руководством по эксплуатации на установку.

• 5.4.4 Провести проверку диапазона измерений и определение относительной погрешности посредством измерений объема газа, прошедших через установку при значениях расхода Qk (k=l.. .9):

" Qmin±( Qmax " Qmin)^x0,125;

" Qmin±( Qmax ' Qmin)^x0,25;

' Qmin±( Qmax ~ Qmin) *0,375;

■ Qmin±( Qmax ~ Qmin)^x0,5;

' Qmin±( Qmax ~ Qmin)^x0,625;

' Qmin+( Qmax " Qmin)^x0,75;

' Qmin±( Qmax " Qmin)^x0,875;

" Qmax-

ГДе Q„„„ - минимальный расход газа, м³/ч;

Qmax - максимальный расход газа, м³/ч.

Примечания:

• 1. Значения Q_m,„ и Q_max задаются согласно паспорту на расходомер для давления < 0,01 МПа.

• 2. Расход устанавливается с точностью ±5 % относительно задаваемой величины.

• 3. Для расходомеров с диаметрами условного прохода 400-800 мм, предназначенных для измерений расхода газа и пара, допускается, чтобы верхнее предельное значение задаваемого расхода было меньше верхнего предельного значения расхода, указанного в паспорте на расходомер, но не более чем в 5 раз.

• 5.4.5 При каждом из указанных в п. 5.4.4 значений расхода должно производиться не менее трех измерений:

/убр - времени измерений по показаниям поверочной установки, с;

Уобр - объема газа, прошедших через поверяемый расходомер за время измерений t_O6_P по показаниям поверочной установки, м³;

О_р- среднего расхода за время измерений t₀6_P по показаниям поверяемого расходомера, м³/ч.

• 5.4.6 Определение относительной погрешности измерений расхода выполняется по формулам:

д_Qp~Qo6p ,₁₀₀о/                         ₍₁)

Q_o6p

где Q_o6p =      .                                    (2)

h>6p

• 5.4.7 «Ирга-РУП» считается выдержавшим проверку, если относительная погрешность измерений расхода для каждого из заданных Qk (п. 5.4.4) не превышает следующих значений: ______________________________________________________

  Типоразмер	Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях при 0,025Qmax<Q<QireK,%	Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях при Qmi„<Q<0,025Qinax,%
  Ирга-РУП-25	±1,0	±1,5/1,0*
  Ирга-РУП-32
  Ирга-РУП-40
  Ирга-РУГ1-50
  Ирга-РУП-80
  Ирга-РУП-100
  Ирга-РУП-150

  Типоразмер	Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях при 0,0259^ SQSQ^Z/o	Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях при Qn„„<Q<0,025Qmax,%
  Ирга-РУП-200
  Ирга-РУП-250
  Ирга-РУП-300	±1,0	±1,5/ 1,0*
  Ирга-РУП-400
  Ирга-РУП-500
  Ирга-РУП-700	±2,0	±5,0
  Ирга-РУП-800
  *-по заказу

Все результаты поверочных операций заносятся в протокол, оформленный в форме,

рекомендованной в приложении Б.

• 6.1 Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

• 6.2 Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца.

• 6.3 Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ А - ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ РАСХОДОМЕРОВ ПРИ ПОВЕРКЕ (справочное)

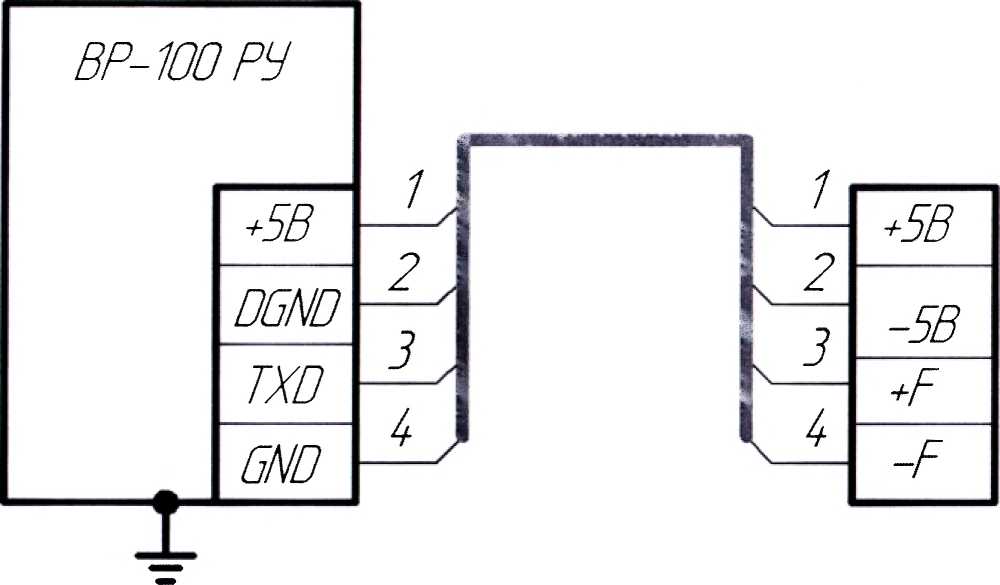

А. 1 Частотный выход. Исполнение С7 по блоку питания

Примечания. - Рекомендуемый кабель для подключения МКШ 5x0,35.

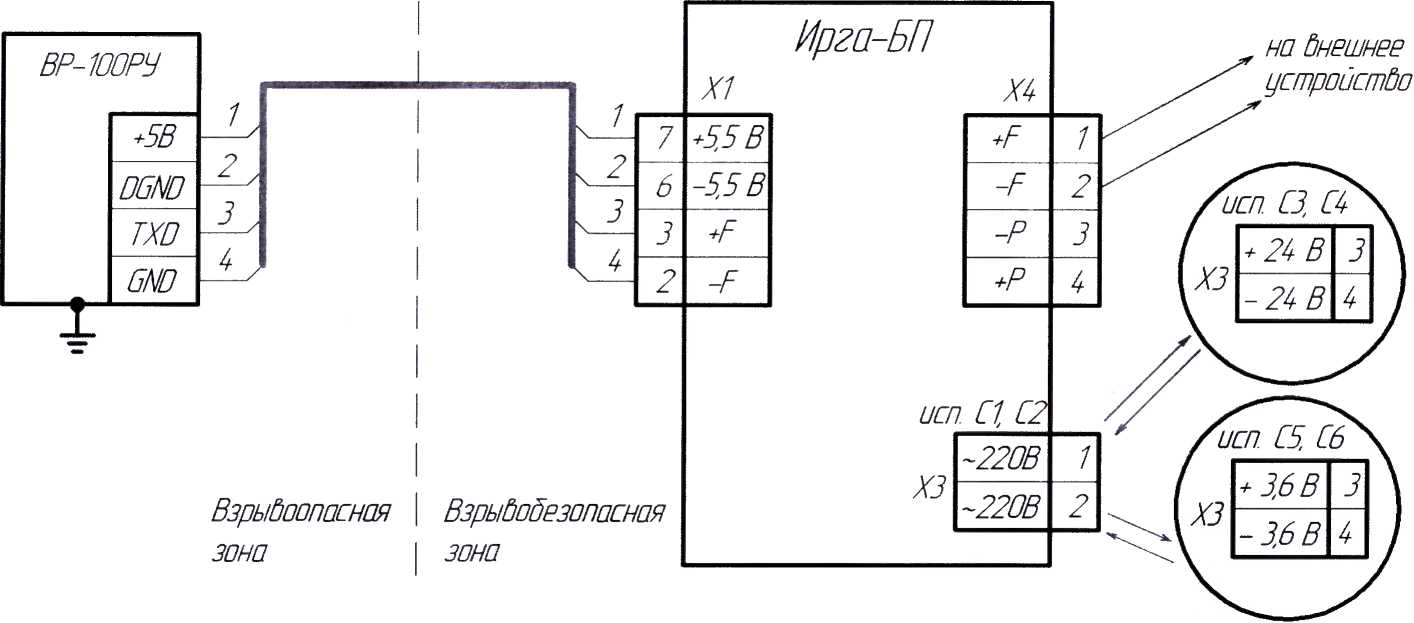

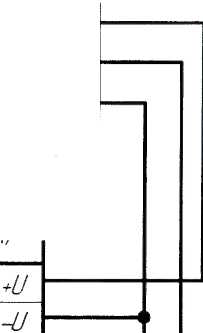

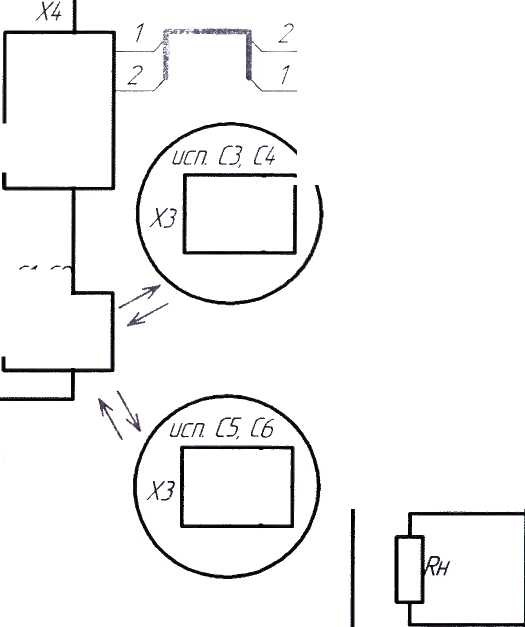

А. 2 Частотный выход. Исполнения по блоку питания С1, С2, СЗ, С4, С5, С6

Примечания. - Рекомендуемые кабели для подключения МКШ 3x0,35, МКШ 5x0,35.

Х1

Внешнее устройство

Источник питания U=12-26 В (ЗОмА!

ХЗ

ПРОТОКОЛ

Расходомер ультразвуковой Ирга-РУ

Модели_________

Зав. номер_________

Принадлежит___________

Методика поверки 2550-0293-2017, утверждена ФГУП «ВНИИМ им. Д.И.

Менделеева».

Условия поверки:

• - температура окружающего воздуха, °C _______

• - относительная влажность, %           _______

• - атмосферное давление, кПа             _______

Средегва поверки:______________________________________

ПО (соответствует/не соответствует)

Таблица 1- Определение относительной погрешности измерений расхода

Расходомер _________________зав. номер______________

к эксплуатации годен (негоден)

Дата поверки "____" ___________20___г.

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)

10
