ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

Зам^да^>директора по

г*-? л

уИМ С. Тайбинский

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные РГС-600, РГС-680, РГС-450

МЕТОДИКА ПОВЕРКИ

МП 1078-7-2019

______ Кондаков А.В.

(843) 272-62-75; 272-54-55

Казань 2019 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» 12 августа 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

рулетки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Библиография

Государственная система обеспечения единства измерений

Резервуары (танки) стальные горизонтальные

РГС-600, РГС-680, РГС-450

Методика поверки МП 1078-7-2019

  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные горизонтальные резервуары (танки) номинальной вместимостью 600 м3 (РГС-600), 680 м3 (РГС-680), 450 м3 (РГС-450) предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки в составе наливного судна (баржи) МН 2800 проекта 16800Н1.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения рабочих безопасности труда;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 12.4.310-2016 Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования;

ГОСТ 427-75 Линейки измерительные металлические. Технические условия;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 10528-90 Нивелиры. Общие технические условия;

ГОСТ 13837-79 Динамометры общего назначения. Технические условия.

  • 3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1 резервуар (танк) стальной горизонтальный: Стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками), и криволинейным днищем, с индивидуальной градуировочной таблицей, предназначенный для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Днище представляет поверхность, образованную вогнутой и выпуклой цилиндрическими поверхностями (рисунок А. 1).

  • 3.2 поверка танка наливного судна (далее - танк): Совокупность операций, выполняемых организациями, аккредитованными на право поверки с целью определения вместимости и градуировки танка, составления и утверждения градуировочной таблицы, установления пригодности танка к применению.

  • 3.3 градуировочная таблица: Зависимость вместимости от уровня наполнения танка при нормированном значении температуры, равной 20 °C. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.4 градуировка танка : Операция поверки по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.5 вместимость танка: Внутренний объем танка, который может быть наполнен жидкостью до определенного уровня.

  • 3.6 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа.

  • 3.7 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.8 посантиметровая вместимость танка: Объем жидкости в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.10 точка касания дна измерительной трубы грузом рулетки: Точка на дне измерительной трубы танка, которой касается груз измерительной рулетки при измерениях базовой высоты танка и от которой проводят измерения уровня нефти и нефтепродуктов и воды при эксплуатации танка.

  • 3.11 базовая высота танка : Расстояние от точки касания дна измерительной трубы грузом рулетки до верхнего края измерительной трубы.

  • 3.12 уровень жидкости (высота наполнения) : Расстояние по вертикали между свободной поверхностью жидкости и точкой касания дна измерительной трубы грузом рулетки.

  • 3.13 рабочая зона: Пространство, ограниченное по высоте 2 м над уровнем площадки, на которой находятся места постоянного или непостоянного (временного) пребывания специалистов при поверке танка - по ГОСТ 12.1.005.

  • 3.14 геометрический метод поверки танка: Метод поверки танка, заключающийся в определении вместимости танка по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

    • 4.1 Поверку резервуара (танка) проводят геометрическим методом

      • 4.1.1 Вместимость танка определяют по результатам измерений длины, ширины и высоты стенки танка и параметров днища (рисунок А.2). При этом по поперечным переборкам измеряют только ширину поясов.

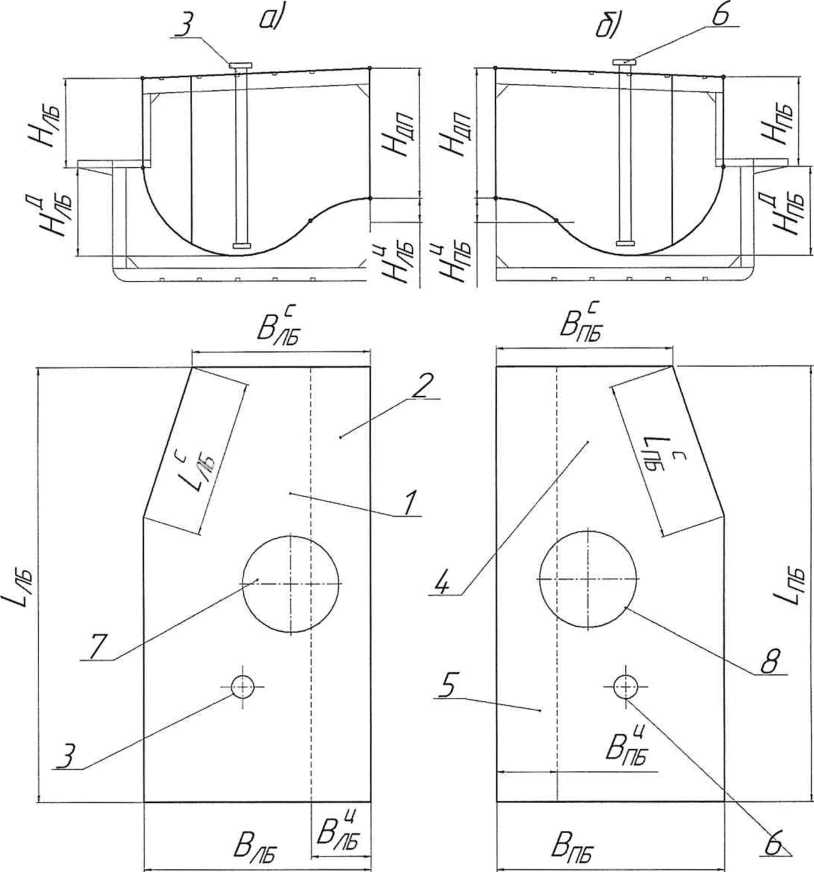

      • 4.1.2 При поверке танка со скошенной частью (рисунок А.З) вместимость его определяют суммированием вместимостей прямолинейной и скошенной частей танка по результатам измерений длины, ширины и высоты поясов и параметров днища, образованных в прямолинейной и скошенной частях танка.

      • 4.1.3 Измерения параметров проводят изнутри танка.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    • 5.1 Требования к погрешности измерений параметров танка

5.1.1 Пределы допускаемой погрешности измерений параметров танка прив^едены в таблице!                                                   X

Таблица1                                          /

Наименование параметра

m                         \    /  -

Пределы допускаемой погрешности, измерении параметра танка номинальной вместимостью, м3

Длина переборки, мм

±6,0     А

Ширина переборки, мм

±6,0 / \

Высота переборки, мм

±6,0   7    \

Объем внутренних деталей, м3

± 0,020 / \

  • 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений погрешность определения вместимости танка будет находиться в пределах ± 0,20 %.

  • 5.1.3 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

    • 5.2.1 При поверке танка применяют рабочие эталоны и вспомогательные средства поверки.

5.2.!1 Рулетку измерительную 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

  • 5.2.1.2 Рулетку измерительную с грузом 2-го класса точности с верхними пределами измерений 5; 10; 20 и 30 м.

  • 5.2.1.3 Нивелир по ГОСТ 10528 с двумя телескопическими рейками, длиной не менее 3000 мм, оборудованными круглыми уровнями, с приспособлениями, обеспечивающих позиционирование в вертикальной и горизонтальной плоскостях.

  • 5.2.2 Вспомогательные средства поверки:

  • 5.2.2.1 Линейку измерительную металлическую с диапазоном измерений 0-1000 мм по ГОСТ 427.

  • 5.2.2.2 Термометр с ценой деления 1° С и диапазоном измерений от 0 до 50° С по ГОСТ 28498.

  • 5.2.2.3 Газоанализатор типа АНТ-2М по [2].

  • 5.2.2.4 Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837.

  • 5.2.2.5 Мел, щетки (металлические), лестницы переносные две штуки длиной не менее 3 метров и шириной не более 500 мм, микрокалькулятор.

  • 5.2.3 Рабочие эталоны должны быть аттестованы в соответствующем порядке.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств поверки, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 6.1 Поверку резервуаров (танков), проводят юридические лица и индивидуальные предприниматели (далее - организация), аккредитованные в соответствии с действующим законодательством Российской Федерации на право проведения поверки.

    • 6.2 Поверку резервуара проводят:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками.

  • 6.3 Интервал между поверками - 5 лет.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации в качестве поверителя в установленном порядке.

    • 7.2 К проведению работ допускаются лица, изучившие настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

    • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

    • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

    • 7.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

    • 7.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

    • 7.7 В процессе измерений параметров резервуара обеспечивают двух или трех кратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

    • 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия.

      • 8.1.1 Измерения параметров танка проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри танка: (20 ± 15)°С.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы.

      • 9.1.1 Изучают техническую документацию на танк, наливное судно и средства поверки.

      • 9.1.2 Подготавливают средства поверки к работе согласно технической документации на них, утвержденной в установленном порядке.

    • 9.2 Подготавливают танки к проведению необходимых измерений.

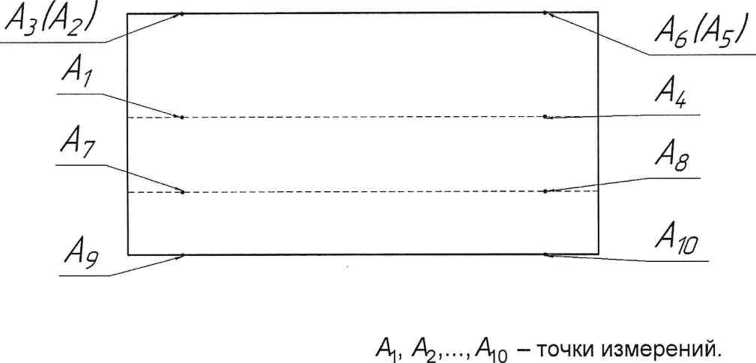

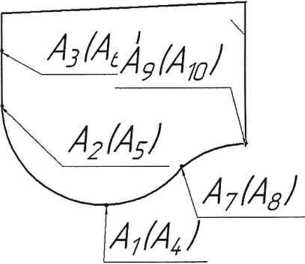

      • 9.2.1 Подготавливают точки измерений на днище и на боковой переборке в следующей последовательности (рисунки А.5, А.6):

а) на стенке бортовой переборки мелом отмечают точку с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£ j равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 50-100 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

б) на стенке бортовой переборки мелом отмечают точку Ag с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/J ) равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 50-100 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

в) на стенке бортовой переборки мелом отмечают точку с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/£ j равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равной в пределах 1500 мм от горизонтального сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А. 1);

г) на стенке бортовой переборки мелом отмечают точку с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/q j равной в пределах 500 мм;

  • - в вертикальной плоскости, отсчитываемой от сварного шва равными в пределах 1500 мм от горизонтальной сварного шва в месте примыкания бортовой стенки и вогнутой цилиндрической поверхности (поз. 2-3 рисунок А.1);

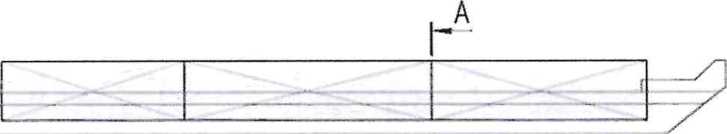

д) на днище левого танка (поз. 2-3 рисунок А.1) мелом отмечают точку Д (рисунок А.5, А.6) с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) [/J ) равной в пределах 500 мм;

  • - в вертикальной плоскости, как приближенное расположение точки на нижней образующей цилиндрической поверхности;

е) на центральной части днища левого танка (поз. 3-4) мелом отмечают точку А(рисунок А.5, А.6) с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ ) равной в пределах 500 мм;

  • - в вертикальной плоскости - в точке, расположенной на горизонтальной сварном шве в месте примыкания поверхности центральной части днища и диаметральной продольной переборки;

ж) на центральной части днища левого танка отмечают точку Ду с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) j равной в пределах 500 мм;

  • - в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А. 1) и выпуклой поверхности (поз. 3-7 рисунок А. 1);

и) на центральной части днища левого танка отмечают точку Aq с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) ) равной в пределах 500 мм;

  • - в вертикальной плоскости, на сварном шве сопряжения вогнутой поверхности (поз. 2-3 рисунок А. 1) и выпуклой поверхности (поз. 3-7 рисунок А. 1).

к) на диаметральной переборке левого танка отмечают точку Ад с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к носовой части судна) (/J j равной в пределах 500 мм;

  • - в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А. 1) и диаметральной переборкой;

л) на диаметральной переборке левого танка отмечают точку Aj0 с координатами:

  • - в горизонтальной плоскости, отсчитываемой от поперечной переборки, находящейся ближе к кормовой части судна) (/£ ) равной в пределах 500 мм;

  • - в вертикальной плоскости, на сварном шве сопряжения выпуклой поверхности (поз. 3-7 рисунок А. 1) и диаметральной переборкой.

Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

  • 9.2.2 Выполняя аналогичные операции по 9.2.1 проводят подготовку танков правого борта с учетом зеркальной симметрии конструкции.

  • 10 ОПЕРАЦИИ ПОВЕРКИ

    • 10.1 При проведении поверки танка выполняют операции, указанные в таблице 2. Таблица 2

      Наименование операции

      Номер пункта, подпункта Инструкции

      Внешний осмотр

      11.1

      Измерения высот параметров танка:

      11.2

      - измерение высоты танка по борту

      11.2.1

      - измерение высоты днища

      11.2.2

      - измерение высоты диаметральной переборки танка

      11.2.3

      - измерение высоты центральной части днища

      11.2.4

      Измерения ширин параметров танка:

      11.3

      - измерение ширины днища

      11.3.1

      - измерение ширины центральной части днища

      11.3.2

      - измерение длины дуги центральной части днища

      11.3.3

      - измерение ширины носового скоса в нижней части днища

      11.3.4

      Измерения длин параметров танка:

      11.4

      - измерение длины борта танка

      11.4.1

      - измерение длины днища танка

      11.4.2

      - измерение центральной части днища

      11.4.3

      - измерение длины диаметральной переборки

      11.4.4

      - измерение длины нижнего скоса кормовых танков

      11.4.5

      Измерения параметров верхнего скоса носовых и кормовых танков

      11.5

      Измерения координаты точки измерений базовой высоты и уровня жидкости

      11.6

      Измерение высоты превышения точки касания дна измерительной трубы грузом рулетки

      11.7

      Определение объемов внутренних деталей

      11.8

      Измерение базовой высоты танка

      11.9

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

    • 11.1 Внешний осмотр

      • 11.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц (трапов) и помостов;

  • - чистоту внутренней поверхности танка;

  • - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

  • 11.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка в соответствии со схемой измерений.

  • 11.2 Измерения высот параметров танка

Измерения высот параметров танка проводят с применением нивелира с рейкой и измерительной рулеткой с грузом.

  • 11.2.1 Измерение высоты танка по борту.

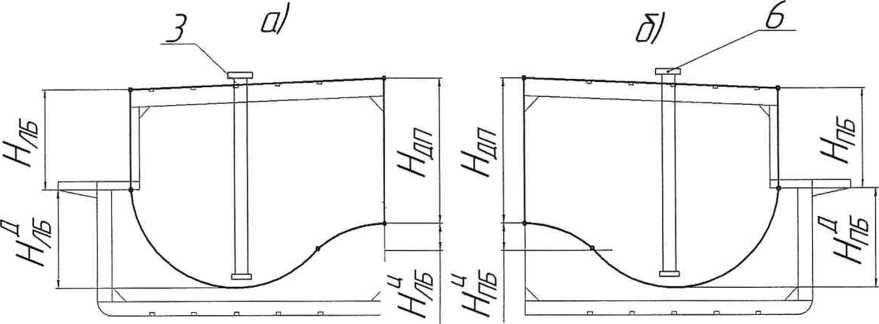

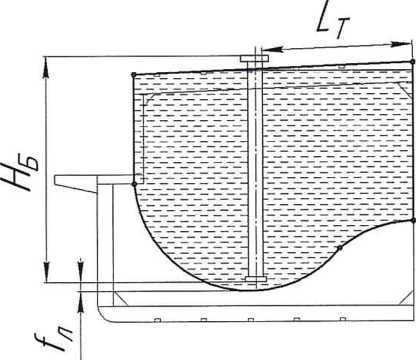

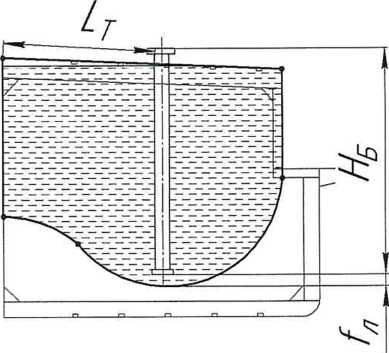

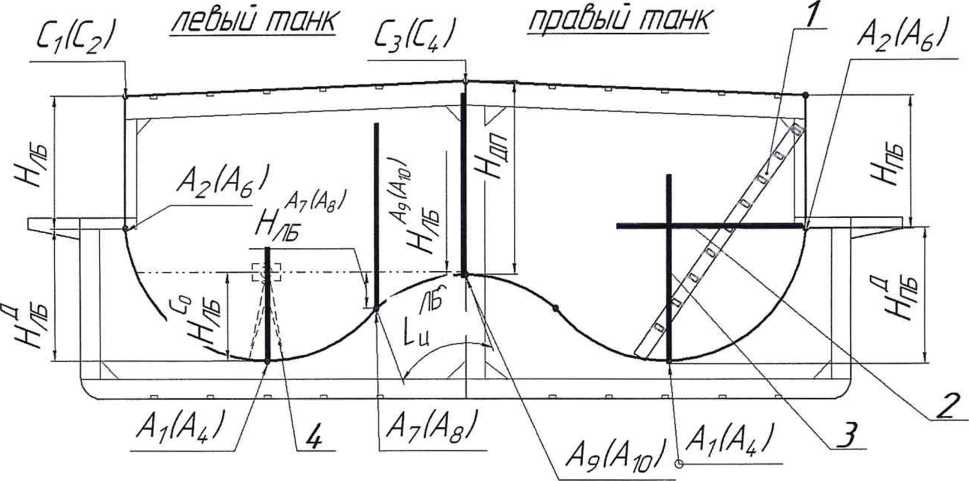

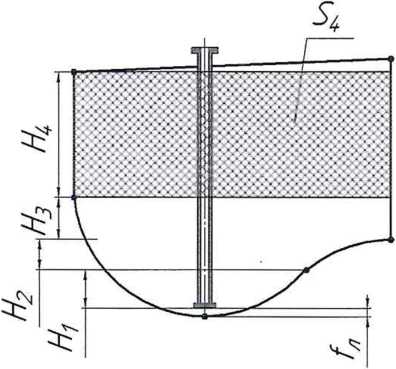

Измерения высоты танка по борту НЛБ (рисунок А.8) проводят с применением лестницы и измерительной рулетки с грузом.

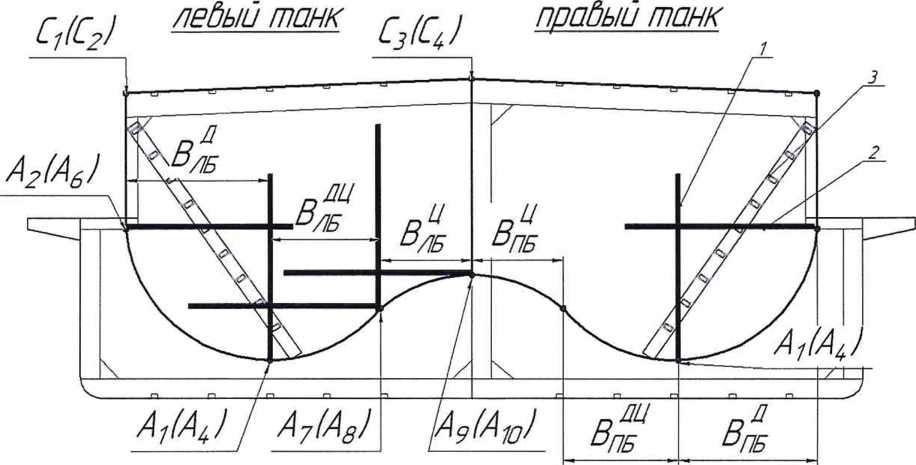

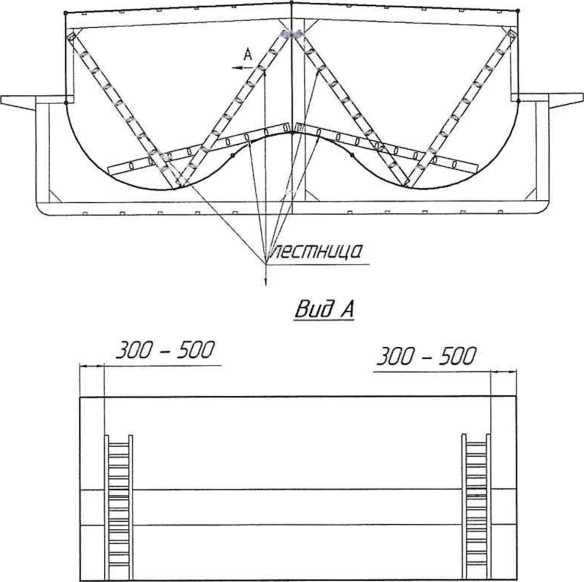

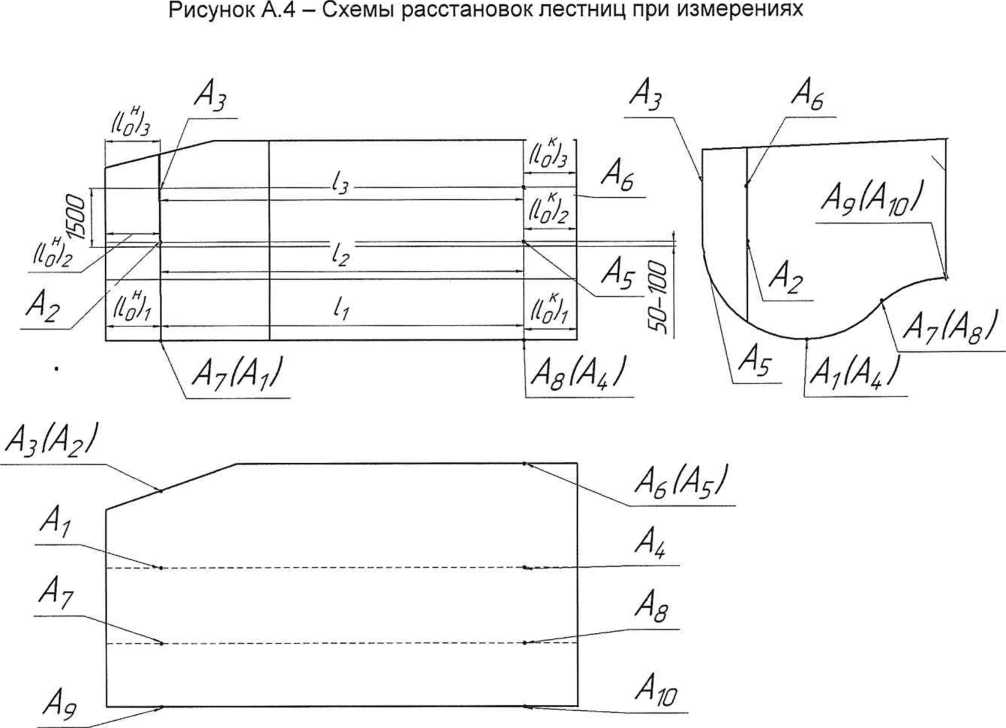

Схема расположения лестницы приведена на рисунке А.4.

Измерения проводят в носовой части танка и кормовой части танка.

Измерение высоты по борту НЛБ проводят измерительной рулеткой с грузом от точки до точки А2 - для кормовой части танка и от точки С2 до точки Aq - для носовой части танка.

Примечание - В обозначениях точек измерений на рисунках вида, например

Д(Д4), первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм. Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.2 Измерение высоты днища.

Измерение высоты днища НЛБ левого танка и высоты НЛБ правого танка (рисунок А.8) проводят с применением вертикально-ориентированной и горизонтальноориентированной реек.

Измерения проводят два специалиста.

  • 11.2.2.1 Первый специалист располагается на лестнице (поз.1 рисунок А.8), совмещает конец рейки (поз. 2 рисунок А.8) сточкой Д2('^б) > размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

  • 11.2.2.2 Второй специалист обеспечивает вертикальность второй рейки (поз.З рисунок А.8) по круговому уровню и параллельно перемещая рейку определяет расположение нижней точки Д (Д4), предварительно размеченной по перечислению д) или е) пункта 9.2.1, как максимальное расстояние НЛБ или НЛБ, отмечают мелом положение точки и снимает показания с вертикальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.3 Измерение высоты диаметральной переборки танка.

Измерение высоты диаметральной переборки (поз. 4-8 рисунок А.1) танка НдП проводят с применением измерительной рулетки с грузом. Измерения проводят с лестницы в носовой и кормовой части танка.

Совмещая ленту рулетки с точкой С34) опускают груз рулетки то точки Ад (До) и считывают показания с ленты, как вертикальное расстояние НдП (рисунок А.8).

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4 Измерение высоты центральной части днища.

  • 11.2.4.1 Измерения высоты центральной части днища проводят с применением нивелира и вертикально-ориентированной рейки.

  • 11.2.4.2 Нивелир устанавливают на днище танка в центральной его части. Проводят горизонтирование нивелира и подготовительные операции перед проведением измерений в соответствии руководством по эксплуатации прибора.

  • 11.2.4.3 Устанавливают рейку в уточненную точку А (А). контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения Н^°Б, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4.4 Устанавливают рейку в точку А(А)> контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.4.5 Устанавливают рейку в точку А(Ао)> контроль вертикального позиционирования проводят по круговому уровню. Проводят измерение высоты превышения

, мм. Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.З).

  • 11.3 Измерения ширин параметров танка

Измерения ширин параметров танка проводят с применением вертикальноориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.8) проводят с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

  • 11.3.1 Измерение ширины днища.

Измерение ширины днища В^Б, В^Б левого танка и ширины днища В^Б, В^Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

  • 11.3.1.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой /^(Aq) , размеченной по перечислению б) или г) пункта 9.2.1, и горизонтирует рейку по круговому уровню.

Примечание - В обозначениях точек измерений на рисунках вида, например А(А)> первый символ указывает точку в кормовой части танка, второй символ в скобках указывает точку в носовой части танка

  • 11.3.1.2 Второй специалист устанавливает рейку в точку А (А) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений B^5^B^5j вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.1.3 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Ду( Aq) и горизонтирует рейку по круговому уровню.

  • 11.3.1.4 Второй специалист устанавливает рейку в точку Д(Д4) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений Влб(Впб) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.2 Измерение ширины центральной части днища.

Измерение ширины центральной части днища В^Б левого танка и ширины днища В^Б правого танка (рисунок А.9) проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек.

Измерения проводят два специалиста.

  • 11.3.2.1 Первый специалист располагается на лестнице, совмещает конец рейки с точкой Дд( До) и горизонтирует рейку по круговому уровню.

  • 11.3.2.2 Второй специалист устанавливает рейку в точку Д78) обеспечивает вертикальность второй рейки по круговому уровню и снимает показания с горизонтальной рейки.

Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений В^Б (Впб) вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.4).

  • 11.3.3 Измерение длины дуги центральной части днища.

Измерение длины дуги центральной части днища L^5      проводят измеритель

ной рулеткой в носовой и кормовой части днища (рисунок А.8). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений          вносят в протокол измерений, форма которого

приведена в приложении Б (таблица Б.4).

  • 11.3.4 Измерение ширины носового скоса в нижней части.

Измерение ширины носового скоса в нижней части В^Б[в^б) проводят измерительной рулеткой в носовой днища (рисунок А.З). Измерения проводят не менее двух раз, расхождение между результатами измерений не должно превышать более 1 мм.

Результаты измерений ВСЛБ^В^Б^ вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.4 Измерения длин параметров танка

Измерения длин параметров танка проводят с применением линейки (пункт 5.2.1.4) и рулетки измерительной (пункт 5.2.1.2). Измерения проводят не менее двух специалистов с применением лестниц. Схема расположения лестниц приведена на рисунке А.4.

  • 11.4.1 Измерение длины борта танка.

Измерение длины борта танка проводят в двух сечениях проходящих через точки Ag - Ag и точки А2 - Ag , размеченных по 9.2.1.

  • 11.4.1.1 Измерение длины борта танка в сечении Ag - Ag проводят в следующей последовательности (рисунки А.5, А.6):

-линейкой измеряют расстояние (/о)3» мм> от стенки поперечной переборки в носовой части танка до точки А^;

  • - линейкой измеряют расстояние ро) , мм, от стенки поперечной переборки в кормовой части танка до точки Ag;

  • - измерительной рулеткой измеряют расстояние /3, мм, между точками A3 - Ag.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.1.2 Измерение длины борта танка в сечении А^-А^ проводят аналогично 11.4.1.1.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.2 Измерение длины днища танка.

Измерение длины днища танка в сечении Ау-А4 проводят в следующей последовательности (рисунки А.5, А.6):

  • - линейкой измеряют расстояние (/?) . мм> от стенки поперечной переборки в носовой части танка до точки А1;

  • - линейкой измеряют расстояние (/о) , мм> от стенки поперечной переборки в кормовой части танка до точки А4;

  • - измерительной рулеткой измеряют расстояние А, , мм, между точками Ау - А4.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.3 Измерение длины центральной части днища.

Измерение длины центральной части днища проводят в сечении А? - Ag (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.4 Измерение длины диаметральной переборки.

Измерение длины диаметральной переборки проводят в сечении Ад-Дд (рисунки А.5, А.6) проводя аналогичные операции по 11.4.1.

Измерения каждого параметра проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.5).

  • 11.4.5 Измерение длины нижнего скоса кормовых танков.

Измерение длины (рисунок А.З) нижнего скоса носовых танков левого борта 1_СЛБ и правого борта 1_СПБ проводят измерительной рулеткой. Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

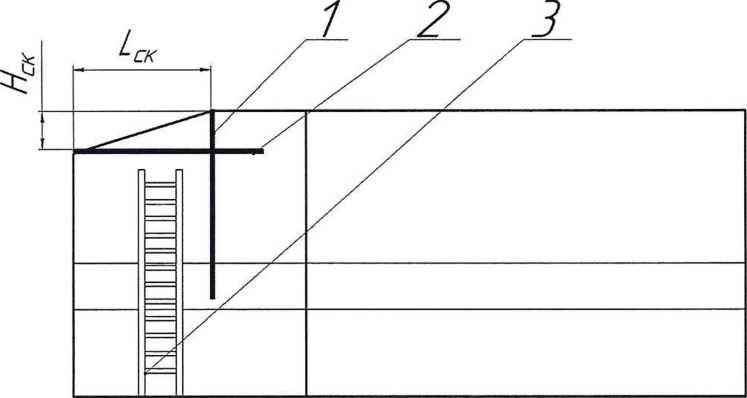

  • 11.5 Измерение параметров верхнего скоса носовых и кормовых танков

Измерение параметров верхнего скоса носовых и кормовых танков проводят с применением вертикально-ориентированной и горизонтально-ориентированной реек. Измерения (рисунок А.7) проводят с применением лестницы. Схема расположения лестницы приведена на рисунке А.7.

Измерения проводят два специалиста.

Первый специалист располагается на лестнице. Совмещает конец рейки с началом скоса. Горизонтально ориентирует рейку по круговому уровню.

Второй специалист совмещает конец рейки с концом скоса.

Первый специалист снимает показания со шкал реек - параметры Нск, , мм.

Измерения проводят не менее двух раз. Расхождение между результатами измерений не должно быть более 1 мм.

Результаты измерений вносят в протокол измерений, форма которого приведена в приложении Б (таблица Б.6).

  • 11.6 Измерения координаты точки измерений базовой высоты и

уровня жидкости

  • 11.6.1 Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) l3, Lj-, мм, (рисунок А. 10), измеряют по палубе судна измерительной рулеткой не менее двух раз. Показания шкалы рулетки отсчитывают погрешностью: 1 мм. Расхождение между результатами двух измерений должно быть: не более 5 мм.

  • 11.6.2 Результаты измерений l3, L-t вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.7 Измерения высоты превышения точки касания дна измерительной трубы грузом рулетки

    • 11.7.1 Высоту превышения (рисунок А. 10) точки касания дна измерительной трубы грузом рулетки fn , мм, измеряют линейкой не менее двух раз. Показания шкалы штангенциркуля отсчитывают с погрешностью 1 мм. Расхождение между результатами двух измерений должно быть: не более 1 мм.

    • 11.7.2 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.8 Определение объемов внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А.11).

  • 11.8.1 Линейными размерами элемента силового набора, подлежащими определениям, являются длина Ьп и толщина полки, высота hT, толщина tc стенки, т (число шпангоутов).

  • 11.8.2 Толщину стенки таврового профиля tc определяют по результатам измерений (рисунок А.11) расстояний от торцов полки до стенки профиля b , Ь" .

  • 11.8.3 Высоту таврового профиля hT , мм, (рисунок А.11) измеряют измерительной линейкой. Показания шкалы линейки отсчитывают с погрешностью: ± 1 мм.

  • 11.8.4 Величины Ьп,<5п,Ь„,Ьп , мм , измеряют штангенциркулем. Показания шкалы штангенциркуля отсчитывают с погрешностью: ± 0,2 мм.

  • 11.8.5 Нижние и верхние границы расположения силовых элементов таврового профиля hH,hB, мм, измеряют измерительной рулеткой с грузом. Показания рулетки отсчитывают с погрешностью: ± 1 мм.

  • 11.8.6 Результаты измерений величин Ьп, 8П, b\, b^, hH, hB вносят в протокол, форма которого приведена в приложении Б (таблица Б.8).

  • 11.9 Измерения базовой высоты танка

    • 11.9.1 Базовую высоту НБ, мм, измеряют рулеткой с грузом не менее двух раз. Показания шкалы рулетки отсчитывают с погрешностью: ± 1 мм. Расхождение между результатами двух измерений не должно превышать 2 мм.

Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

  • 11.9.2 Результаты измерений НБ вносят в протокол, форма которого приведена в приложении Б (таблица Б.7).

  • 11.9.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с её значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Д.

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 12.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

  • 13 СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

    • 13.1 Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Нпр , вычисляя посантиметровую вместимость танка (вместимость на 10 мм уровня наполнения). Данные представляют в см.

      • 13.1.1 При составлении градуировочной таблицы определяют:

  • - вместимость неизмеряемого объема (остатка) танка Уо, м3 по формуле (В.25);

  • - для танков кроме носовых вместимость        м3/мм при наполнении от 0 до

уровня по формуле (В.27);

  • - для носовых танков вместимость V м3/мм при наполнении от 0 до уровня /-А] по формуле (В.29);

-для танков кроме носовых вместимость V(/-/2) м3/мм при наполнении от до уровня Н2 по формуле (В.37);

-для носовых танков вместимость V2)н м3/мм при наполнении от до уровня Н2 по формуле (В.39);

-для танков кроме носовых вместимость V(/73) м3/мм при наполнении от Н2 до уровня Н3 по формуле (В.42);

-для носовых танков вместимость V(/-/3)H м3/мм при наполнении от Н2 до уровня /73 по формуле (В.43);

  • - для танков кроме кормовых и носовых вместимость V (/74) м3/мм при наполнении от Н3 до уровня НА по формуле (В.46);

  • - для кормовых танков вместимость V (Н3)к м3/мм при наполнении от /73 до уровня НА по формуле (В.47);

-для носовых танков вместимость V (Н3)н м3/мм при наполнении от Н3 до уровня НА по формуле (В.50).

  • 13.2 В пределах предельного уровня Нпр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 13.3 При составлении градуировочной таблицы значения вместимости танка округляют до 0,001 м3.

  • 13.4 Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20° С.

  • 13.5 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

  • 13.6 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

  • 13.7 Результаты измерений должны быть оформлены протоколом поверки танка, форма которого приведена в приложении Б.

  • 13.8 Протокол поверки является входным документом при расчете градуировочной таблицы на компьютере.

  • 14 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 14.1 Результаты поверки танка оформляют свидетельством о поверке в соответствии с [3].

    • 14.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы).

  • 14.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты танка приведена в приложении Д.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 14.4 Градуировочную таблицу утверждает руководитель организации (уполномоченное лицо), аккредитованной на право поверки танков наливных судов.

ПРИЛОЖЕНИЕ А

(обязательное)

РГС-450/31            РГС-680/21          РГС^СО/11

*

ч

ч

РГЫ50/32          РГС 623/22         РГСсСЗ/12

НА

А-А

1-2 - борт левого танка; 2-3 - днище левого танка; 3-4 - центральная часть днища левого танка; 4-5 - центральная часть днища правого танка; 5-6 - днище правого танка;

6-7 - борт правого танка; 4-8 - диаметральная переборка

Рисунок А.1 - Схема размещения танков на танкере проекта 16800Н1 и составных частей танка

Схемы оборудования и измерений параметров танка без носового скоса при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3, 6 - измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7, 8 -люк лаз левого и правого танка, соответственно; НЛБ‘, НПБ - высота левого и правого танка по борту, соответственно; НдП - высота по диаметральной переборке;

НЛБ, НЛБ - высота днища левого и правого танка, соответственно; 1_ЛБ\ 1_ПБ - длина левого и правого танка, соответственно; ВЛБ\ ВПБ - ширина левого и правого танка, соответственно; ВЛБ, ВЛБ - ширина центральной части днища левого и правого танка, соответственно.

Схемы оборудования и измерений параметров танка с носовым скосом при поверке

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк); 1 - днище левого борта; 2 - центральная часть днища левого борта; 3,6 — измерительные трубы; 4 - днище правого борта; 5 - центральная часть днища правого борта; 7,8 — люк лаз левого и правого танка, соответственно; НЛБ', НПБ - высота левого и правого танка по борту, соответственно; НдП - высота по диаметральной переборке;

НЛБ; НЛБ - высота днища левого и правого танка, соответственно; 1_ЛБ, LnB - длина левого и правого танка, соответственно; ВЛБ\ ВПБ - ширина левого и правого танка, соответственно; В^Б; ВЛБ - ширина центральной части днища левого и правого танка, соответственно; ВСЛБ\ ВЛБ - ширина носовой части левого и правого танка, соответственно; /_^б; 1_СПБ - длина скоса левого и правого танка, соответственно;

левый танк

правый танк

Д,Д2>--->Д>          До “точки измерений.

Рисунок А.5 - Схема измерений линейных расстояний (длин) параметров танка с носовым скосом

ЦНо)3

/

Ь------------------1

Ло!з

Л

Чо)г

V

6

7

50-100

6

toll

)

Ад!

'AJ

Рисунок А.6 - Схема измерений линейных расстояний (длин) параметров танка без носового скоса

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка, 3 -лестница

1 - лестница; 2 - горизонтально-ориентированная рейка; 3 - вертикальноориентированная рейка; 4-нивелир; /%, Д,...,Д0, С1( С2,Сз, С4 -точки измерений

Рисунок А.8 - Схема измерений высот параметров танка

1 - вертикально-ориентированная рейка; 2 - горизонтально-ориентированная рейка;

3- лестница; Со, С1(...,С4 - точки измерений

Рисунок А.9 - Схема измерений ширин параметров танка

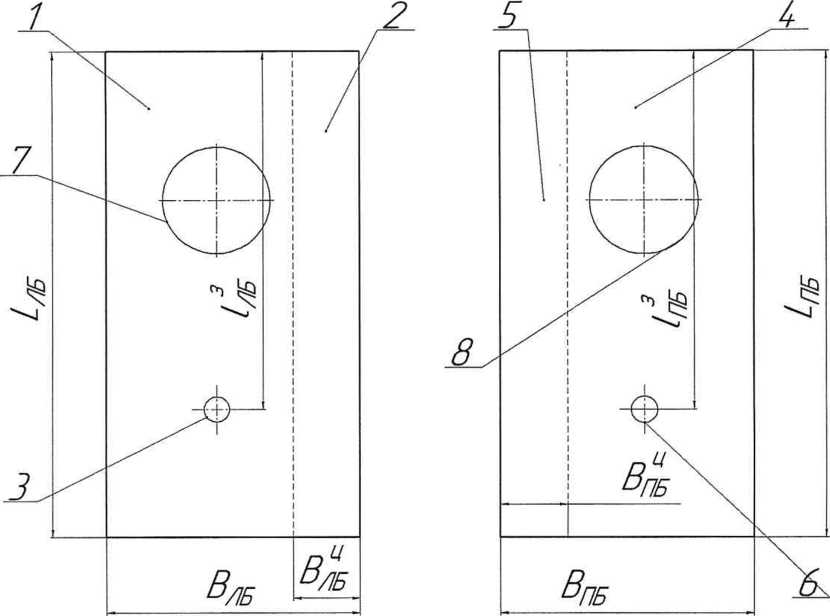

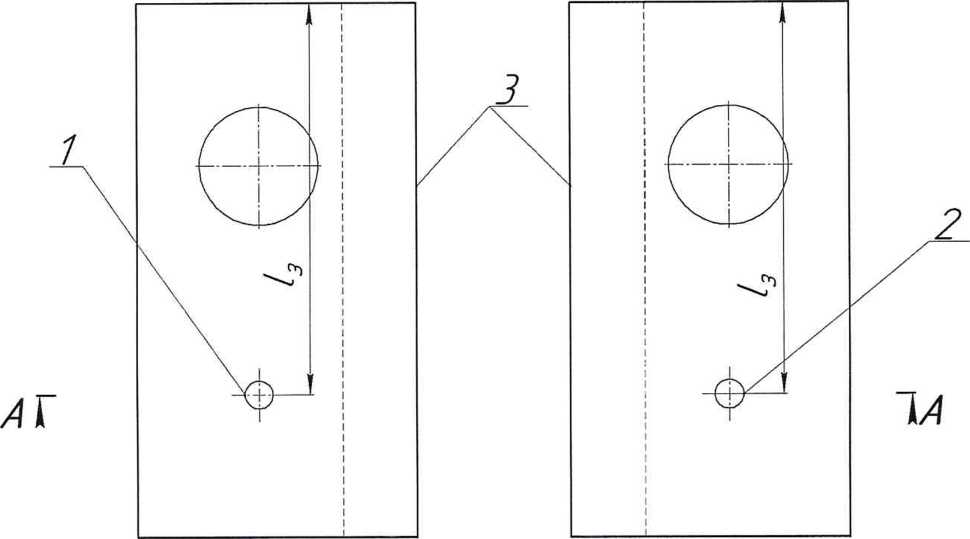

лебый танк       А—А        правый танк

1,  2  - измерительная труба; 3  - продольная диаметральная переборка;

/-з  - координата точки измерений базовой высоты левого и правого танка,

соответственно, и уровня жидкости; l-j- _ рассояние от продольной диаметральной переборки до образующей измерительной трубы; Нпр- предельный уровень градуировки танка;      - расстояние от днища левого и правого танка, соответственно, до дна

измерительной трубы.

Рисунок А. 10 - Схема измерений параметров танка

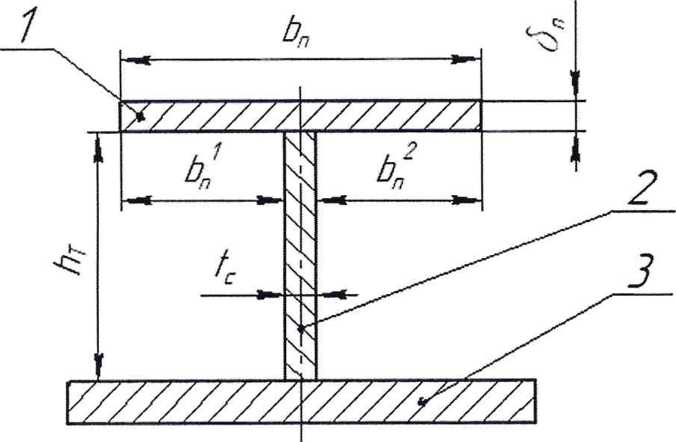

1 - полка профиля; 2 - стенка профиля; 3 - стенки танка (борта); Ьп - ширина полки профиля; tc - толщина стенки профиля; hT - высота стенки профиля; 6П - толщина полки профиля.

Рисунок А.11 - Схема измерений параметров таврового профиля.

ПРИЛОЖЕНИЕ Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка

Таблица Б.1- Общие данные

Код

документа

Регистрационный номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б.1

Место проведения поверки

Средство измерения

1

2

Окончание таблицы Б.1

Танк

Номер

Тип

Назначение

Погрешность определения вместимости, %

3

4

5

6

Таблица Б.2- Условия проведения измерений

Температура воздуха , °C

Загазованность, мг/м3

Таблица Б.З- Высота параметров танка

В миллиметрах

Наименование параметра

Место измерений

корма

нос

Высота танка по борту НЛБ (НпБ)

Высота днища НЛБ ^пб)

Высота диаметральной переборки танка Ндп

Высота центральной части днища НЛ°Б (н^б)

Высоты превышения

Высоты превышения /7^^°^

Таблица Б.4- Ширина параметров танка

В миллиметрах

Наименование параметра

Место измерений

корма

нос

Ширина днища ВЛБ (^лб)

Ширина днища В^б

Ширина центральной части днища ВЛБ (Впб)

Ширина носовой части танка ВЛБЛБ^

Длина дуги центральной части днища L^5

Таблица Б.5 - Длина параметров танка

В миллиметрах

Плоскость из-мерений через точки

Расстояние

от поперечной переборки до вертикальной линии

между точками измерений /

(«)

(«)

Аз А.

А А

А А

А Ад

А Ао

Таблица Б.6- Параметры скоса носовых и кормовых танков               В миллиметрах

Наименование параметра

Значение параметра при номере измерении

первое

второе

Длина нижнего скоса 1_СЛБ , 1_СПБ

Длина верхнего скоса 1-ск

Высота верхнего скоса Нск

Таблица Б.7- Параметры танка

Измеряемый параметр

Номер измерения

Показание рулетки, линейки, мм

Координата точки измерений базовой высоты и уров-ня жидкости 13

1

2

Координата точки измерений базовой высоты и уровня жидкости If

1

2

Высота превышения точки касания дна измерительной трубы грузом рулетки

1

2

Базовая высота танка НБ

1

2

Таблица Б.8- Рамный шпангоут (тавровый профиль)

№ п/п

Размеры профиля, мм

Размеры полки профиля, мм

высота h т

положение

длина

ьп

толщина

<5П

расстояние

нижнее

К

верхнее

К

Ь'п

Ь"

1

2

3

4

5

6

7

8

Должность

Подпись

Инициалы, фамилии

ПРИЛОЖЕНИЕ В (обязательное)

ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

В.1 Вычисление площадей поперечных сечений поясов танка

В. 1.1 Площадь поперечного сечения So, м2, неизмеряемого объема Уо (рисунок

В.1) вычисляют по формуле

s0 = R2n

д • arccos

■10“6 ,

(В.1)

где Яд - радиус днища, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм.

Рисунок В.1 - Схема расположения объемов в поперечном сечении танка

Радиус днища Яд, мм:

- для левого танка вычисляют по формуле

где

втором

| - высоты днища, измеренные при первом, к

измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

(в«1(в™).-(в«)/(в")

I - ширины днища измеренные при первом, к

втором

\       > н

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- для правого танка вычисляют по формуле

где

R'h =

(В.З)

| - высоты днища, измеренные при первом, к

измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

К').■(*’).

втором

I - ширины днища измеренные при первом, к

втором

н

измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм.

В. 1.2 Площадь поперечного сечения (рисунок В.2) S(/71), м2, объема Ц (рисунок

В.1) в пределах уровня от 0 до уровня вычисляют по формуле

S(H^= R^-arccos

где Ид - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня Н^, мм (рисунок В.2).

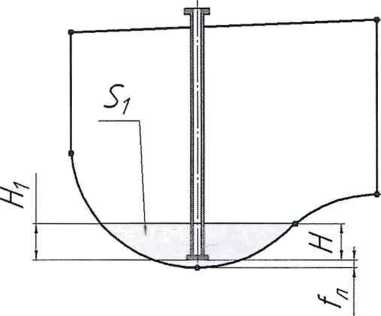

Рисунок В.2 - Схема параметров измерений в объеме Ц

В.1.2.1 Уровень /71t мм:

- для левого танка, вычисляют по формуле

Hi-

4

+ fp,

(В.5)

где

высоты превы-

\        ' н

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

-для правого танка, вычисляют по формуле

4

+       (В.6)

ше

высоты превы

\ /н

шения измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм.

В.1.3 Площадь поперечного сечения (рисунок В.З) S(/72), м2, объема V2 (рисунок В.1) в пределах уровня от до Н2 вычисляют по формуле

(В.7)

Уровень 2, мм:

-для левого танка, вычисляют по формуле

•ч.

(В.8)

(нпб)н.(нлб")н.(нпб)к .(нпГ)к.(нпб7(Нпб9'(Н/7БО'),(нпб°'')- ВЬ1СОТЬ| превышения

где

\ /н

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

-для правого танка, вычисляют по формуле

Ч.

(В.9)

[нпб\[нпб\\нпб}к [нпб )/(нпб'),(нпб")’(Нпе0')'(нпб°")_ ВЬ1СОТЬ' пРевь|шения

где

\      'Н

измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

В.1.3.1 Площадь сечения S\H2 ) , м2, вычисляют по формуле

Ед • arccos

Р J

'2Кд(Н + Гл)-(Н+Гл)2

206

si (В.10)

2 ’

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

/7 - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от до уровня Н2 , мм, (рисунок В.З);

S1 - площадь сечения на уровне Hv вычисляемая по формуле (В.4), м2.

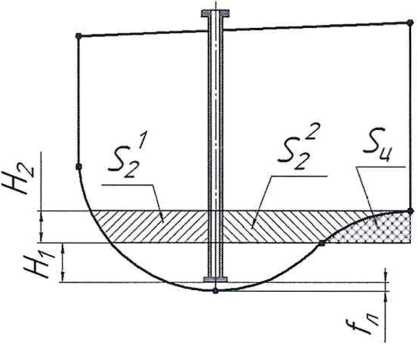

Рисунок В.З - Схема параметров измерений в объеме V2

В. 1.3.2 Площадь сечения s(/7f  м2:

- для левого танка вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

где

(В.11)

(< )н ,(s^" )н              , (в^ )н ,(вЯе" )н ,(в^ \, (< - ширины

днищ, изме-

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

от

- уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня до уровня Н2 , мм, (рисунок В.З);

I - уровень вычисляемый по формуле (В.5) или (В.6), мм;

- для правого танка вычисляют по формуле

80е

(В.12)

н

н

где

- ширины днищ, изме

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от /-/1 до уровня Н2 , мм, (рисунок В.З);

- уровень вычисляемый по формуле (В.5) или (В.6), мм;

В. 1.3.3 Площадь сечения S ц j, м2, вычисляют по формуле

S (/7Ц) = 10 6 <    )2 arccos

пц-(н+гл

-10 6 < arccos

^-(Н2_|д-(н2-н,)]7яц21)-(н2-н,)2

(В. 13)

-|Л-(Н-Н1 + Гл)]7/?ц+Гл-Н,)-(Н+Гл-Ц)2

Радиус центральной части днища /?ц , мм, вычисляют по формуле

(Lu)2-4(H-<

4      8(Н-Н,)    ’

где Н - уровень жидкости в пределах от уровня Hv вычисляемого по формуле (В.5) или (В.6), до уровня Н2, вычисляемого по формуле (В.8) или (В.9), мм;

1_ц - длина дуги , принимаемая по таблице Б.4, мм.

В. 1.4 Площадь поперечного сечения (рисунок В.4) S(/73), м2, объема Vz (рисунок В.1) в пределах уровня от Н2 до /73 вычисляют по формуле

s(h3) = s(^)+s(h32)-s2.                   (В.15)

Уровень 3, мм:

- для левого танка, вычисляют по формуле

Нз =

“--f л*

(В.16)

где

{нлб)н\нлб)н\Нлб)к{нлв\

I - высоты превышения измеренные при первом, вто-к

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм; fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

- для правого танка, вычисляют по формуле

"з =

_н____

4

K--f

' Л'

(В.17)

где(Нпб' )я ,(н&’)н        ,(«&')

| - высоты превышения измеренные при первом, вто-к

ром измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

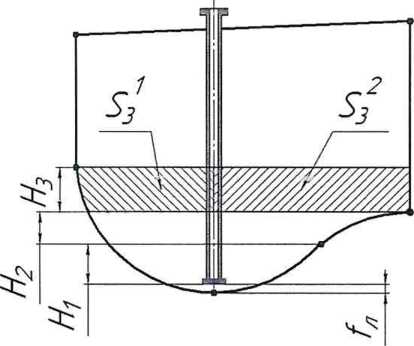

Рисунок В.4 - Схема параметров измерений в объеме У3

В. 1.4.1 Площадь сечения       , м2, вычисляют по формуле

406

• arccos

Гкд-(н+^

-[КД-(И + ГЛ

206

(В.18)

где Кд - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2 до уровня А73 , мм, (рисунок В.4);

  • 51 - площадь сечения на уровне Нь вычисляемая по формуле (В.4), м2;

  • 52 - площадь сечения в пределах уровня от до Н2, вычисляемая по формуле (В.7), м2.

В. 1.4.2 Площадь сечения J , м2: -для левого танка, вычисляют по формуле

где

> н

I > н

> к

1 к

(В.19)

| - ширины днищ, изме-

к

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

/д - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2, вычисляемого по формуле (В.8) до уровня Н3 , вычисляемого по формуле (В.16), мм, (рисунок В.4);

- для правого танка, вычисляют по формуле ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

к

н

I > к

I I н

I > н

I - ширины днищ, изме-к

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от Н2, вычисляемого по формуле (В.9) до уровня /73 , вычисляемого по формуле

(В.17), мм, (рисунок В.4).

В. 1.5 Площадь поперечного сечения (рисунок В.5) S4, м2, объема V4 (рисунок В.1) в пределах уровня от Н3 до уровня Н4 вычисляют:

- для левого танка, вычисляют по формуле

ренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н3 , вычисляемого по формуле (В.16), до уровня Н4, вычисляемого по

формуле (В.23), мм, (рисунок В.5);

Рисунок В.5 - Схема параметров измерений в объеме V4

для правого танка, вычисляют по формуле

(В.22)

где

’) ,(в#6')         ,(в#6') ,(б#6”) - ширины днищ, из-

' К '        •Н '         •Н '        'К \         ’К

меренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.4, мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки,

принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета в пределах уровня от уровня Н3 , вычисляемого по формуле (В, 16), до уровня Н4, вычисляемого по

формуле (В.23), мм, (рисунок В.5).

В.1.5.1 Высоту НА, мм:

- для левого танка, вычисляют по формуле

+ нлб + (нлб)

(В.23)

где Н'ЛБЛБ,^НЛБ^ ,(НЛБ^

- высоты, измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм.

- для правого танка, вычисляют по формуле

+ ^пб + [^пб) +{^пб)

(В.24)

где Н'ПБ ,Н'пБ,(НпБ)

- высоты, измеренные при первом, втором измерении в носовой и кормовой части танка, принимаемые по таблице Б.З, мм.

В.2 Вычисление посантиметровой вместимости танка

В.2.1 Вместимость неизмеряемого объема танка Vo, м3, вычисляют по формуле

Vo=So-Lo-lO~3,

(В.25)

где So - площадь поперечного сечения, вычисляемая по формуле (В.1), м2; Lq - длина днища танка, мм.

В.2.1.1 Длину днища танка Lq вычисляют по формуле

- длины в плоскости

измерений А14 при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.2 Посантиметровую вместимость танка, за исключением носового танка,

V , м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

(В.27)

где 1/0 - вместимость неизмеряемого объема, вычисляемая по формуле (В.25), м3;

S1 - площадь поперечного сечения, в пределах изменения уровня от 0 до уровня Н1( вычисляемая по формуле (В.4), м2;

Ц - длина днища танка в пределах высоты наполнения Н^, вычисляемая по формуле (В.28), мм.

В.2.2.1 Длину днища танка в пределах высоты наполнения вычисляют по формуле

где Юду-дв’^)                                Д7-Д8 - ДЛИНЬ| 6 плоокости

измерений Ау-А8 при первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

В.2.3 Посантиметровую вместимость носового танка, У(Н1)н, м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

(В.29)

где V (/7^ - посантиметровая вместимость танка, в пределах уровня наполнения от 0 до уровня Hj , вычисляемая по формуле (В.27), м3;

V(H^C - посантиметровая вместимость танка неискпюченного объема скоса танка, в пределах уровня наполнения от 0 до уровня , м3.

В.2.3.1 Посантиметровую вместимость танка неискпюченного объема скоса танка

V(И,)0, м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

V^)Q=S(H^-lCK-W-\                   (В.30) где S(/-/1)c - площадь скоса, вычисляемая по формуле (В.31), м2;

1СК - длина скоса по диаметральной переборке, вычисляемая по формуле (В.32), мм.

В.2.3.2 Площадь скоса S(/-/1)c, м2, вычисляют по формуле

(В.31)

где Ед - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от 0 до уровня мм (рисунок В.2).

В.2.3.3 Длину скоса по диаметральной переборке 1СК , мм, вычисляют по формуле

(В.32)

(В.ЗЗ)

1~ск

(В.34)

где                                                  днищ, измеренные при первом,

втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

’(^б) ~ Длина скоса при первом, втором измерении, принимаемые по таблице Б.6, мм;

- для правого танка параметры вычисляют по формулам:

ос = arccos

(В.35)

где ^'^.^‘^,^Б'^,^Б"^,^Б'^,^Б''^- ширины днищ, измеренные при первом, втором измерении в кормовой части танка, принимаемые по таблице Б.4, мм;

,(LcnB) -длина скоса при первом, втором измерении, принимаемые по таблице Б.6, мм.

В.2.4 Посантиметровую вместимость танка V(H2), м3, в пределах уровня наполнения от до уровня Н2 вычисляют по формуле

1/(/72) = Ц+S2-L2-10-3,                             (В.37)

где Ц - вместимость объема на уровне Hv вычисляемая по формуле (В.25), м3;

S2 - площадь поперечного сечения, в пределах изменения уровня от до уровня Н2, вычисляемая по формуле (В.4), м2;

Z_2 - длина днища танка в пределах высоты наполнения Н2, вычисляемая по формуле (В.38), мм.

В.2.4.1 Длину днища танка в пределах высоты наполнения Н2 вычисляют по формуле кости измерений Дд - До ПРИ первом и втором измерений в носовой и кормовой части танки, приведенные в таблице Б.5.

и

ft

t

49-410’^9_Д10/д9_Д10

- ДЛИНЫ В ПЛОС-

49-410’

49-410

В.2.5 Посантиметровую вместимость носового танка, V (Н^н , м3, в пределах уровня наполнения от до уровня Н2 вычисляют по формуле

V(H2)h=V(H2)c-V(H2),                  (в.39)

где V (/-/2) - посантиметровая вместимость танка, в пределах уровня наполнения отН^ до уровня Н2 , вычисляемая по формуле (В.37), м3;

У(/"/2)с - посантиметровая вместимость танка неисключенного объема скоса танка, в пределах уровня наполнения от до уровня Н2 , м3.

В.2.5.1 Посантиметровую вместимость танка неисключенного объема скоса танка

V2)с , м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

^(Н2)СН +

(В.40)

где 3(Н2)С - площадь скоса, вычисляемая по формуле (В.41), м2;

V" - посантиметровая вместимость носового танка на уровне Н^, вычисляемая по формуле (В.29), м3;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.5.2 Площадь скоса S(H2)C , м2, вычисляют по формуле где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

(В.41)

- высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от до уровня Н2, мм (рисунок В.З);

  • 51 - площадь сечения на уровне Ц , вычисляемая по формуле (В.4), м2.

В.2.6 Посантиметровую вместимость танка, за исключением носового, V(H3), м3, в пределах уровня наполнения от Н2 до уровня Н3 вычисляют по формуле

V(H3) = V2+S3-L2-10-3,                        (В.42)

где V2 - вместимость объема на уровне Н2, вычисляемая по формуле (В.37), м3;

  • 52 - площадь поперечного сечения, в пределах изменения уровня от Н2 до уровня Н3, вычисляемая по формуле (В. 15), м2;

/_з - длина днища танка в пределах высоты наполнения /73, вычисляемая по формуле (В.38), мм.

В.2.7 Посантиметровую вместимость носового танка У(/-/3)н, м3, в пределах уровня наполнения от Н2 до уровня Н3 вычисляют по формуле

У(Н3)И =V(H3)C-V(H3),                      (В.43)

где У (/73) - посантиметровая вместимость танка в пределах уровня наполнения от Н2 до уровня А73, вычисляемая по формуле (В.42), м3;

У(/"/2)с - посантиметровую вместимость танка неисключенного объема скоса танка пределах уровня наполнения от Н2 до уровня Н3, м3.

В.2.7.1 Посантиметровую вместимость танка неисключенного объема скоса танка I/ (/73)с, м3, в пределах уровня наполнения от 0 до уровня вычисляют по формуле

|/(Н3)с=\/2н +

S(/-/3)c-/ск-10-3

(В.44)

где S^H2)C - площадь скоса, вычисляемая по формуле (В.45), м2;

V" - посантиметровая вместимость носового танка на уровне Нь вычисляемая по формуле (В.29), м3;

1СК- длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.7.2 Площадь скоса S(/72)C . м2, вычисляют по формуле

(В.45)

где - радиус днища, вычисляемый по формуле (В.2) или (В.З), мм;

fn - высота превышения точки касания дна измерительной трубы грузом рулетки, принимаемая по таблице Б.7, мм;

Н - уровень жидкости отсчитываемый от точки начала отсчета, в пределах уровня от Н2 до уровня Н3, мм (рисунок В.З);

S2 - площадь сечения на уровне Н2 , вычисляемая по формуле (В.7), м2.

В.2.8 Посантиметровую вместимость танка, за исключением кормового и носового, V(HA), м3, в пределах уровня наполнения от /73 до уровня НА вычисляют по формуле

V(H4) = V'3+S4-L2-10-3,                         (В.46)

где \/3 - вместимость объема на уровне Н3, вычисляемая по формуле (В.42), м3;

S4 - площадь поперечного сечения, в пределах изменения уровня от Н3 до уровня /74, вычисляемая по формуле (В.21) или (В.22), м2;

Z_2 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм.

В.2.9 Посантиметровую вместимость кормового танка, V(HA)K, м3, в пределах уровня наполнения от Н3 до уровня НА вычисляют по формуле

V4 )к = V3 + S4 • L, ■ 10-3 - V     ) - ДУвд,

(В.47)

где V3 - вместимость объема на уровне Н3, вычисляемая по формуле (В.42), м3;

S3 - площадь поперечного сечения, в пределах изменения уровня от Н3 до уровня НА, вычисляемая по формуле (В. 15), м2;

Z_2 - длина днища танка в пределах высоты наполнения Н3, вычисляемая по формуле (В.38), мм;

А\/ед - объем внутренних деталей, находящихся в пределах изменения уровня от Н3 до уровня НА, вычисляемый по формуле (В.54), м3.

У(НСК) ~ объем верхнего скоса танка в пределах изменения уровня от Нск до Н43.

В.2.9.1 Объем верхнего скоса танка V(/7CK), м3, в пределах изменения уровня от ^всп До ^4 •

- для левого танка вычисляют по формуле

(Нск )' = (Н +  - «ЛБ + «СК ) • I           • 1 О-3,

(В.48)

(В.49)

- для правого танка вычисляют по формуле

V (Нск)" = (н+г„- нПБок)-       • l2 .10-3,

В.2.10 Посантиметровую вместимость носового танка \/(/-/4)н, м3, в пределах уровня наполнения от /73 до уровня НА вычисляют по формуле

У(Н4)н=У(Н4)с-У(Н4),                     (В.50)

где V(HA) - посантиметровая вместимость танка в пределах уровня наполнения от Н3 до уровня НА, вычисляемая по формуле (В.47), м3;

V(H4)C - посантиметровую вместимость танка неискпюченного объема скоса танка пределах уровня наполнения от Н3 до уровня НА, м3.

В.2.10.1 Посантиметровую вместимость танка неискпюченного объема скоса танка V (/-/4)с, м3, в пределах уровня наполнения от Н3 до уровня НА вычисляют по формуле где S(/-/4)c - площадь скоса, вычисляемая по формуле (В.52), м2;

(В.51)

V3 - посантиметровая вместимость носового танка на уровне Н3, вычисляемая по формуле (В.42), м3;

ICK - длина скоса по диаметральной переборке, вычисляемая по формуле (В.36), мм.

В.2.10.2 Площадь скоса S(/-/4)c, м2, в пределах уровня от Н3 до уровня НА вычисляют по формуле

S(H4)c=BCKH10-6,                       (В.52)

где Н - уровень в пределах от /73 до уровня Н4, мм;

Вск - ширина скоса, вычисляемая по формулам X, мм.

В.2.10.3 Ширину скоса Вск, мм, вычисляют по формуле

BCK=LCK-sma,                             (В.53)

где LCK - длина скоса, вычисляемая по формуле (В.34) или (В.36), мм;

а - угол, вычисляемый по формуле (В.33) или (В.35), рад.

В.З Вычисление объема внутренних деталей

К внутренним деталям относят рамные шпангоуты таврового профиля (рисунок А.11).

В.3.1 Объем рамных шпангоутов, приходящийся на 1 мм высоты И/ш, м3/мм, вычисляют по формуле где hT - высота стенки профиля, мм;

|dn-8n+hr-

bn~(bn+t,n)

106

(В.54)

Ьп - ширина полки профиля, мм;

6П -толщина полки профиля, мм;

- ширина левой и правой стороны полки, мм;

т - число шпангоутов.

ПРИЛОЖЕНИЕ Г (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«_____»________________________г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной горизонтальный резервуар (танк)

№_________________ танкера типа_________________________________

Организация_________________________________________________________

Погрешность определения вместимости :________*

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР-ГНМЦ

«____»___________________________________г

Срок очередной поверки___________________________

Поверитель

подпись

должность, инициалы .фамилия

Указывают в зависимости от номинальной вместимости танка.

Г.2 Форма градуировочной таблицы танка с негофрированными переборками

Организация_______________________________________

Танк №_________________

Таблица Г.З- Посантиметровая вместимость пояса танка

Уровень наполнения, см

Вместимость,м3

Коэффициент вместимости м3/мм

0

1

2

• • •

ПРИЛОЖЕНИЕ Д

(обязательное)

Форма акта ежегодных измерений базовой высоты танка

УТВЕРЖДАЮ

Руководитель предприятия владельца танкера (директор, гл. инженер)

АКТ

измерений базовой высоты танка

от «_____»____________________201__г.

Составлен в том, что комиссия, назначенная приказом по______________________

наименование предприятия-

- владельца танкера

и членов:__________________________

инициалы, фамилии

провела по          контрольные измерения базовой высоты танка танкера типа__

*

номинальной вместимостью_______м3 при температуре окружающего воздуха °C_____.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Базовая высота танка

Среднее арифметическое значение результатов двух измерений (Hg)K

Значение базовой высоты, установленное при поверке танка (Нб)п ,мм

1

2

Относительное изменение базовой высоты танка 3$,%, вычисляют по формуле

/тт \  _ /тт \

----L_n . ЮО, где значения величин (Hg)K , (Hg)n приведены в 1-й , 2-й графах. (Нб)п

Вывод: требуется (не требуется) внеочередная поверка танка

Председатель комиссии

подпись

Члены :

инициалы, фамилия

подпись

инициалы, фамилия

подпись

инициалы, фамилия

ПОДПИСЬ

инициалы, фамилия

Указывают при заполнении.

БИБЛИОГРАФИЯ

  • [1] Приказ Минпромторга России от 30.11.2009 № 1081 (ред. от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866);

  • [2] ТУ ДКТЦ 413441.102 Анализатор - течеискатель АНТ-2М;

  • [3]  Приказ Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015 № 38822).

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова : танк, танкер, вместимость, уровень, поверка, градуировка, высота, поверитель, измерение, погрешность, температура, наливное судно.

50

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
