Руководство по эксплуатации «КАЛИБРАТОР УНИВЕРСАЛЬНЫЙ Н4-56» (КБИС.411182.001 РЭ)

ООО «Конструкторское бюро «ИС»

• 13.1.1 Настоящий раздел устанавливает методы и средства поверки приборов "Калибратор универсальный Н4-56" при выпуске из производства, находящихся в эксплуатации и выпускаемых из ремонта. Поверка прибора должна проводиться при его применении в сферах государственного регулирования обеспечения единства измерений. При использовании прибора вне сфер государственного регулирования обеспечения единства измерений допускается проведение калибровки.

• 13.1.2 Поверка прибора осуществляется не реже одного раза в 1 год. Допускается проведение поверки калибратора универсального Н4-56 для меньшего числа воспроизводимых величин или на меньшем числе пределов воспроизведений.

• 13.2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 13.1.

Таблица 13.1 - Операции поверки

Продолжение таблицы 13.1

• 13.3.1 При проведении поверки должны быть применены средства поверки с характеристиками, указанными в таблице 13.2. При проведении поверки допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик калибратора универсального Н4-56.

Таблица 13.2 - Средства поверки

Продолжение таблицы 13.2

Примечание: * - указанное СИ используется для метода прямого измерения п.13.14.3;

** - указанное СИ используется для метода сличения п.13.14.2.

• 13.4.1 При поверке прибора необходимо соблюдать правила безопасности в соответствии с разделом 2 настоящего руководства по эксплуатации и требованиями эксплуатационной документации на применяемые средства поверки.

• 13.5.1 При проведении поверки должны быть соблюдены следующие условия:

• •  температура окружающего воздуха от 15 до 25 °С;

• •  атмосферное давление от 84 до 106 кПа, от 630 до 795 мм. рт. ст.;

• •  напряжение сети питания от 215,6 до 224,4 В, частотой (50 ± 2) Гц;

• •  относительная влажность воздуха от 45 до 75 %.

• 13.5.2 Перед проведением поверки необходимы следующие подготовительные работы:

• •  ознакомиться с положениями настоящего руководства по эксплуатации прибора;

• •  проверить комплектность прибора в части необходимых принадлежностей для осуществления операций поверки;

• •  разместить поверяемый прибор на рабочем месте, обеспечив удобство и безопасность эксплуатации;

• •  подготовить средства поверки, принадлежности, материалы, инструмент для сборки схем поверки в соответствии с проводимыми операциями;

• •  прогреть используемые средства поверки в течение времени, необходимого для обеспечения нормируемых метрологических характеристик.

• 13.6.1 При проведении внешнего осмотра в выключенном состоянии устанавливается соответствие поверяемого прибора следующим требованиям:

• •   комплектности прибора (приборов);

• •  отсутствию механических повреждений;

• •  прочности крепления элементов корпуса, выходных разъемов и клемм, клавиатуры;

• •  целостности и состояния изоляции сетевого провода, выходных кабелей и других принадлежностей;

• •  отсутствию слабо закрепленных внутренних узлов (определяется на слух при наклонах и встряхивании прибора);

• •  отсутствию нарушения покрытий, особенно поверхностей электрических контактов и кабелей;

• •  четкости маркировки.

Прибор, имеющий дефекты, бракуется и направляется в ремонт.

• 13.7.1 До начала опробования прибора необходимо подготовить его в соответствии с указаниями раздела 9.2. Включить поверяемый прибор и произвести визуальную проверку индикации выводимых на табло индикатора цифровых символов и знаков. Проверить соответствие выводимой при включении информации о встроенном программном обеспечении (ПО) следующим данным:

• версия ПО: не ниже 1.1;

• контрольная сумма ПО: АС72.

• 13.7.2 Проверить функционирование клавиатуры и кодового переключателя. Для чего вызвать программу тестирования (в соответствии с указаниями п. 9.4 настоящего руководства по эксплуатации).

• 13.7.3 Проверить возможность воспроизведения напряжения, силы тока и сопротивления. Для проведения проверки необходимо:

• собрать измерительную схему, указанную в таблице 13.3;

• установить на выходе поверяемого прибора параметры воспроизводимой величины в соответствии с данными, указанными в таблице 13.3 и выбранной схемой измерения;

• контролировать появление уровней воспроизводимой величины, устанавливаемых на выходе поверяемого прибора, с помощью внешнего измерителя (без определения погрешности).

Режим работы измерителя выбирается в соответствии с видом воспроизводимой величины.

Таблица 13.3 - Параметры опробования

Продолжение таблицы 13.3

Примечание: * - показание контролирующего СИ

• 13.7.4 Результаты опробования поверяемого прибора считаются удовлетворительными, если он обеспечивает установку и воспроизведение заданных значений напряжения, силы тока, частоты и сопротивления.

• 13.8.1 Проверка электрической прочности и сопротивления изоляции сетевых цепей и интерфейсных выходов поверяемого прибора осуществляется в соответствии с пп.13.8.2, 13.8.3. Допускается совмещать проверку электрической прочности изоляции с измерением сопротивления изоляции при использовании мегомметра с измерительным напряжением 2500 В.

• 13.8.2 Проверку электрической прочности изоляции проводят с помощью пробойной установки. Испытательное напряжение подают между цепями, указанными в таблице 13.4. Все контакты одноимённой цепи замыкаются между собой. Состояние сетевого выключателя во время испытаний должно быть «Включено».

Результаты проверки считают удовлетворительными, если во время испытаний не возникали разряды и повторяющийся поверхностный пробой, сопровождающийся резким возрастанием тока в испытательной цепи. Появление "коронного" разряда или подобных эффектов не является признаком дефектности изоляции.

• 13.8.3 Электрическое сопротивления изоляции в нормальных условиях применения проверяют между цепями, указанными в таблице 13.4, при отключенном от сети кабеле питания с помощью мегомметра с рабочим напряжением 1000 В. Все контакты одноимённой цепи замыкаются между собой. Состояние сетевого выключателя во время испытаний должно быть «Включено».

Проверку электрического сопротивления защитного заземления проводят в соответствии с п. 6.5.1 ГОСТ 12.2.091

• 13.8.4 Результаты проверки считают удовлетворительными, если в нормальных условиях эксплуатации значения электрического сопротивления изоляции не менее значений, указанных в таблице 13.4, а сопротивление защитного заземления не превышает 0,1 Ом.

Таблица 13.4 - Параметры испытаний электрической прочности

• 13.9.1 Определение основной абсолютной погрешности воспроизведения напряжения постоянного тока в режиме одноканального воспроизведения и в режиме манипуляции проводят путем измерения выходного напряжения калибратора (на клеммах «U») эталонным вольтметром постоянного тока. Режим двухканального воспроизведения функционально полностью идентичен одноканальному режиму воспроизведения. Методика определения выходного смещения поверяемого прибора приведена в п.13.9.2, а методика определения основной погрешности в п.13.9.3. Проверяемые данные приведены в таблице 13.5. Измерительная схема показана на рисунке 13.1.

• 13.9.2 Определение выходного смещения поверяемого прибора проводят с учетом особенностей измерения низких уровней напряжения:

• - при проведении измерений необходимо применять штатные соединительные провода из комплекта поставки прибора, в противном случае использовать соединители, изготовленные из провода одного типа, одного сечения и с наконечниками имеющие покрытие из золота или серебра;

• - перед снятием показаний выдержать временную паузу для выравнивания температуры металлических контактов после завершения ручной коммутации измерительной цепи;

• - использовать режим относительных измерений для компенсации начального смещения эталонного вольтметра, предварительно замкнув контакты входных соединительных проводов перемычкой с теплоотводом, обеспечивающей низкое значение термо-э.д.с.

Определение выходного смещения производится следующим образом:

а) замкнуть входные кабели эталонного вольтметра, дождаться выравнивания температуры контактов и, включив режим относительных измерений, установить нулевые показания вольтметра;

б) установить на выходе калибратора минимальный уровень положительной полярности, указанный в таблице 13.5;

в) подключить вход эталонного вольтметра к выходным клеммам поверяемого прибора и через 20 - 30 с (после выравнивания температуры контактов) зафиксировать показания вольтметра;

г) установить на выходе поверяемого прибора минимальный уровень отрицательной полярности, указанный в таблице 13.5, считать и зафиксировать установившиеся показания вольтметра;

д) определить абсолютную погрешность как разность между показанием эталонного вольтметра и величиной установленного начального уровня для обеих полярностей.

• 13.9.3 Определение основной абсолютной погрешности воспроизведения напряжения постоянного тока производится в соответствии с данными, приведенными в таблице 13.5.

Поверка производится следующим образом:

а) установить на выходе поверяемого прибора величину напряжения постоянного тока, указанную в таблице 13.5;

б) подключить вход эталонного вольтметра к выходным клеммам поверяемого прибора;

в) считать и зафиксировать установившиеся показания вольтметра;

г) определить абсолютную погрешность как разность между показанием эталонного вольтметра и значением установленной величины напряжения постоянного тока.

При определении абсолютной погрешности воспроизведения можно воспользоваться режимом редактирования выходного параметра в поверяемом приборе. Для этого, после выполнения п. б) приступить к выполнению следующих пунктов:

в) после установления показаний вольтметра включить на поверяемом приборе режим редактирования в соответствии с п.9.3.4 Руководства по эксплуатации;

г) изменяя выходной уровень напряжения, добиться, чтобы показание вольтметра стало равно установленному номинальному значению;

д) выводимое на табло индикатора значение отклонения (в абсолютных единицах) от установленного уровня будет равно величине абсолютной погрешности воспроизведения;

е) повторить операции определения абсолютной погрешности для всех значений, указанных в таблице 13.5.

• 13.9.4 Результаты поверки считают удовлетворительными, если абсолютная погрешность для всех режимов воспроизведения напряжения постоянного тока находится в пределах, указанных в таблице 13.5.

Таблица 13.5 - Параметры проверки при воспроизведении напряжения постоянного тока

Примечание: * - в режиме манипуляции погрешность определяется для непрерывного сигнала.

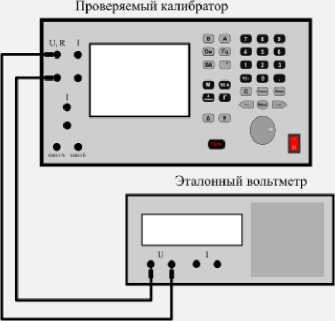

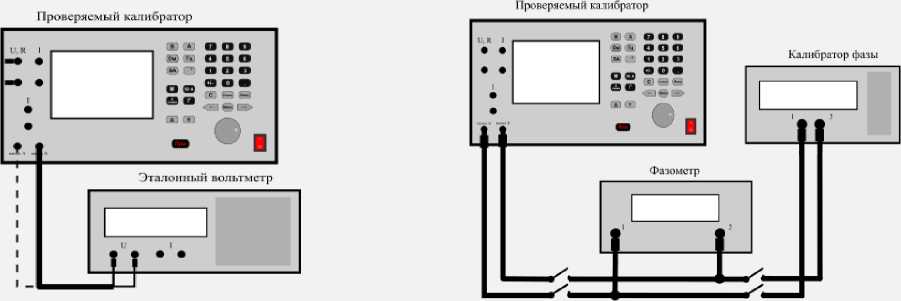

Рисунок 13.1 - Измерительная схема Для определения погрешности воспроизведения напряжения постоянного и переменного тока

• 13.10.1 Определение основной абсолютной погрешности воспроизведения напряжения переменного тока в режимах одноканального воспроизведения и в режиме воспроизведения манипулированных сигналов проводят в соответствии с методикой:

- п.13.10.2 методом прямого измерения выходного напряжения поверяемого прибора (на клеммах «U») эталонным вольтметром переменного тока, измерительная схема представлена на рисунке 12.1;

- п.13.10.3 методом сличения проверяемой величины напряжения переменного тока с переменным напряжением эталонного калибратора, включенного в измерительную схему в соответствии с рисунком 13.2. Напряжение измеряется внешним вольтметром и определяется их разность, соответствующая абсолютной погрешности воспроизведения поверяемого прибора.

Режим двухканального воспроизведения функционально полностью идентичен одноканальному режиму воспроизведения и отличается только более узким частотным диапазоном воспроизведения. Контролируемые параметры и допускаемое значение основной погрешности в режиме воспроизведения переменного напряжения указаны в таблице 12.6.

• 13.10.2 Определение погрешности методом прямого измерения выполняется следующим образом:

а) подключить эталонный вольтметр переменного тока к выходным клеммам «U» калибратора в соответствии с рисунком 13.1;

б) установить значение напряжения и частоты, указанное в таблице 13.6;

в) включить выход поверяемого прибора, затем считать и зафиксировать установившиеся показания вольтметра;

г) определить абсолютную погрешность как разность между показанием эталонного вольтметра и значением установленной величины напряжения переменного тока;

При определении абсолютной погрешности воспроизведения методом прямого измерения можно воспользоваться режимом редактирования выходного параметра в поверяемом приборе. Для этого, после выполнения п. в) приступить к выполнению следующих пунктов:

г) после установления показаний вольтметра включить на поверяемом приборе режим редактирования в соответствии с п.9.3.4 Руководства по эксплуатации;

д) изменяя выходной уровень напряжения добиться, чтобы показание вольтметра стало равно установленному номинальному значению;

е) выводимое на табло индикатора значение отклонения (в абсолютных единицах) от установленного уровня будет равно величине абсолютной погрешности воспроизведения;

ж) повторить операции определения абсолютной погрешности для всех значений, указанных в таблице 13.6.

• 13.10.3 Определение погрешности методом сличения с помощью компаратора выполняется следующим образом:

а) собрать измерительную схему в соответствии с рисунком 13.2;

б) значения напряжения и частоты, указанные в таблице 13.6, установить на выходе поверяемого и эталонного калибраторов;

в) подключить вольтметр переменного тока на выход эталонного калибратора;

г) включить выход эталонного калибратора;

д) считать и зафиксировать установившиеся показания вольтметра или, при наличии в вольтметре функции относительных измерений, включить эту функцию;

е) выключить выход эталонного калибратора;

Внимание! В целях безопасности, при уровнях устанавливаемого напряжения выше 50 В, переключение вольтметра между выходами образцового и поверяемого калибратора необходимо производить при отключенных выходах обоих калибраторов.

ж) переключить вольтметр на выход поверяемого калибратора;

з) включить выход поверяемого калибратора;

и) при работе вольтметра в функциональном режиме относительных измерений, с отображением отклонения в абсолютной величине, зафиксировать показание вольтметра как величину определяемой погрешности. В противном случае определяемую погрешность вычислить как разность между считанными и зафиксированными показаниями вольтметра с эталонного калибратора и поверяемого;

к) перейти к определению погрешности в следующей точке, повторив операции по перечислениям а) - и).

• 13.10.4 Результаты поверки считают удовлетворительными, если абсолютная погрешность для всех режимов воспроизведения напряжения переменного тока находится в пределах, указанных в таблице 13.6.

Таблица 13.6 - Параметры проверки при воспроизведении напряжения переменного тока

Продолжение таблицы 13.6

Примечание: * - в режиме манипуляции погрешность определяется для непрерывного сигнала.

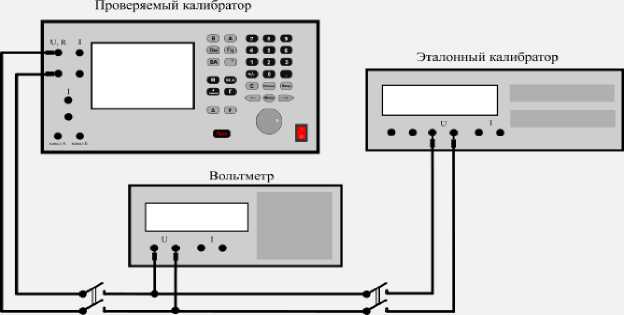

Рисунок 13.2 - Измерительная схема Для определения погрешности воспроизведения напряжения переменного тока методом сличения

• 13.11.1 Определение основной абсолютной погрешности воспроизведения силы постоянного тока в режимах одноканального и двухканального воспроизведения и в режиме воспроизведения манипулированных сигналов проводят методом преобразования воспроизводимой величины силы постоянного тока в напряжение с помощью эталонной меры сопротивления, через которую протекает воспроизводимый поверяемым прибором ток. Данные поверки и допускаемое значение абсолютной погрешности указаны в таблице 13.7. Измерительная схема приведена на рисунке 13.3.

• 13.11.2 Определение погрешности выполняется следующим образом:

а) подключить указанную в таблице 13.7 меру сопротивления (катушку сопротивления) токовыми зажимами к выходным клеммам «I» поверяемого прибора, а к потенциальным зажимам - эталонный вольтметр постоянного тока, в соответствии с рисунком 13.3;

б) установить на выходе поверяемого прибора величину силы постоянного тока, указанную в таблице 13.7;

в) считать и зафиксировать установившиеся показания вольтметра;

г) определить действительное значение величины силы тока воспроизводимую калибратором, вычислив её по формуле 13.1;

д) определить абсолютную погрешность воспроизведения как разность между вычисленной величиной силы тока и значением установленной величины силы тока;

и

'= r0                            ⁽¹³¹

гДе: Ro - Действительное значение сопротивления эталонной меры;

U - показание вольтметра.

При определении абсолютной погрешности воспроизведения можно воспользоваться режимом редактирования выходного параметра в поверяемом приборе. Для этого после выполнения п. б) приступить к выполнению следующих пунктов:

в) после установления показаний вольтметра включить на поверяемом приборе режим редактирования в соответствии с п. 9.3.4 Руководства по эксплуатации;

г) изменяя выходной уровень силы тока, добиться, чтобы показание вольтметра стало равно значению, которое определяется по формуле 13.2;

Uo = !о' «о                                          ⁽¹³-²⁾

гДе: Ro - Действительное значение сопротивления эталонной меры;

I₀ - установленное (номинальное) значение силы тока.

д) выводимое на табло индикатора значение отклонения (в абсолютных единицах) от установленного уровня будет равно величине абсолютной погрешности воспроизведения;

е) повторить операции определения погрешности для всех уровней постоянного тока, указанные в таблице 13.7.

• 13.11.3 Результаты поверки считают удовлетворительными, если абсолютная погрешность для всех режимов воспроизведения силы постоянного тока находится в пределах, указанных в таблице 13.7.

Таблица 13.7 - Параметры проверки при воспроизведении силы постоянного тока

Продолжение таблицы 13.7

Примечание: * - воспроизведение силы постоянного тока с выходных клемм «50 А»;

** - в режиме манипуляции погрешность определяется для непрерывного сигнала.

Внимание! Время протекания тока величиной более 30 А через меру сопротивления не должно превышать 60 с.

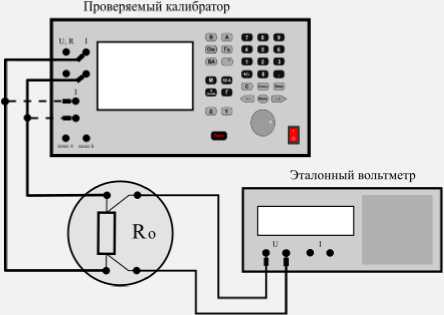

Рисунок 13.3 - Измерительная схема Для определения погрешности воспроизведения силы постоянного и переменного тока

• 13.12.1 Определение основной абсолютной погрешности воспроизведения силы переменного тока в режимах одноканального и двухканального воспроизведения и в режиме воспроизведения манипулированных сигналов проводят методом преобразования воспроизводимой величины силы переменного тока в напряжение с помощью эталонной меры сопротивления переменному току, через которую протекает воспроизводимый поверяемым прибором ток. Контролируемые параметры и допускаемое значение абсолютной погрешности указаны в таблице 13.8. Измерительная схема приведена на рисунке 13.3.

• 13.12.2 Определение погрешности выполняется следующим образом:

а) подключить указанную в таблице 13.8 меру сопротивления переменного тока токовыми зажимами к выходным клеммам «I» поверяемого прибора, а к потенциальным зажимам - эталонный вольтметр переменного тока, в соответствии с рисунком 13.3;

КБИС.411182.001 РЭ

б) установить на выходе поверяемого прибора значение величины уровня и частоты переменного тока, указанное в таблице 13.8;

в) считать и зафиксировать установившиеся показания вольтметра как величину падения напряжения на мере сопротивления;

г) определить действительное значение величины силы тока, воспроизводимое калибратором, вычислив его по формуле 13.1, при этом необходимо учитывать зависимость действительного значения меры сопротивления от частоты, применяя при расчётах частотные поправки;

д) определить абсолютную погрешность воспроизведения как разность между вычисленной величиной силы тока и значением установленной величины силы тока.

При определении абсолютной погрешности воспроизведения можно воспользоваться режимом редактирования выходного параметра в поверяемом приборе. Для этого, после выполнения п. б) приступить к выполнению следующих пунктов:

в) после установления показаний вольтметра включить на поверяемом приборе режим редактирования в соответствии с п.9.3.4 Руководства по эксплуатации;

г) изменяя выходной уровень силы тока, добиться, чтобы показание вольтметра стало равно значению, которое определяется по формуле 13.2, при этом также необходимо учитывать зависимость действительного значения меры сопротивления от частоты, применяя при расчётах частотные поправки;

д) выводимое на табло индикатора значение отклонения (в абсолютных единицах) от установленного уровня будет равно величине абсолютной погрешности воспроизведения;

е) повторить операции определения погрешности для всех уровней переменного тока, указанные в таблице 13.8.

• 13.12.3 Результаты поверки считают удовлетворительными, если абсолютная погрешность для всех режимов воспроизведения силы переменного тока находится в пределах, указанных в таблице 13.8.

Таблица 13.8 - Параметры проверки при воспроизведении силы переменного тока

Продолжение таблицы 13.8

Продолжение таблицы 13.8

Примечание: * - воспроизведение силы постоянного тока с выходных клемм «50 А»;

** - в режиме манипуляции погрешность определяется для непрерывного сигнала.

Внимание! Время протекания тока величиной более 30 А через меру сопротивления не должно превышать 60 с.

• 13.13.1 Определение основной абсолютной погрешности воспроизведения сопротивления постоянному току выполняется с помощью вольтметра постоянного тока с высоким входным сопротивлением. Проводятся последовательные измерения падения напряжения на эталонной мере сопротивления и на проверяемом сопротивлении (выходные клеммы "R" калибратора) включённых последовательно в измерительную цепь, питаемую стабильным источником напряжения или тока. Измерительная схема показана на рисунке 13.4. Действительное значение проверяемого сопротивления находится вычислением по формуле 13.2. Данные проверки и допускаемое значение основной погрешности при воспроизведении сопротивления постоянному току указаны в таблице 13.9.

• 13.13.2 Проверка производится с учётом соблюдения знака полярности измерительного тока. Высокопотенциальная клемма источника напряжения или измерителя соединяется с высокопотенциальной выходной клеммой калибратора сопротивления. При воспроизведении высоких значений сопротивлений измерительная схема более подвержена действию помех переменного тока. Наиболее критичным является состояние, при котором низкопотенциальная клемма подключаемого измерительного прибора (вольтметра или омметра) соединяется с высокопотенциальной выходной клеммой калибратора. Для снижения нестабильности показаний (обусловленных воздействием помехи на измерительный прибор) необходимо принимать меры по сокращению длины соединительных проводников и экранированию рабочего пространства (применять, например, стол с «заземленной» столешницей).

• 13.13.3 Применяется следующий порядок операций:

а) собрать измерительную схему в соответствии с рисунком 13.4, подключив, последовательно соединённые, эталонную меру и воспроизводимое сопротивление (выходные клеммы калибратора «U, R» в режиме воспроизведения сопротивления) к выходу стабильного источника напряжения (если максимальный выходной ток источника напряжения меньше измерительного тока, то источник напряжения следует заменить на источник тока, например, при использовании универсального калибратора следует переключить режим воспроизведения напряжения на режим воспроизведения силы тока);

б) установить на проверяемом калибраторе режим воспроизведения сопротивления постоянному току и значение сопротивления, указанное в таблице 13.9;

в) установить значение величины измерительного тока или значение величины напряжения питания измерительной схемы, в соответствии с данными таблицы 13.9;

г) подключить вольтметр к потенциальным выводам эталонной меры сопротивления, а затем, считать и зафиксировать установившиеся показания вольтметра;

Внимание! Для исключения дополнительной погрешности измерения напряжения, вызванного шунтированием измеряемого сопротивления входным сопротивлением вольтметра, следует использовать вольтметр с входным сопротивлением более 10 ГОм.

д) подключить вольтметр к выходным клеммам «R» проверяемого калибратора, а затем, считать и зафиксировать установившиеся показания вольтметра;

е) вычислить действительное значение воспроизводимого сопротивления по формуле 13.3;

ж) определить абсолютную погрешность воспроизведения сопротивления как разность между величиной сопротивления, полученной в результате вычисления, и значением установленной величины сопротивления;

з) повторить операции б) ... ж) для других значений проверяемого сопротивления.

и_х

R_x = Ro--^                                   (13.3)

^ио

где: RX - действительное значение воспроизводимого сопротивления;

R0 - действительное значение эталонной меры сопротивления; U0 - падение напряжения на эталонной мере сопротивления;

U_x - паДение напряжения на воспроизводимом сопротивлении.

• 13.13.4 Результаты поверки считают удовлетворительными, если абсолютная погрешность воспроизведения сопротивления постоянному току находится в пределах, указанных в таблице 13.9.

Таблица 13.9 - Параметры проверки в режиме воспроизведения сопротивления

Продолжение таблицы 13.9

Рисунок 13.4 - Измерительная схема Для определения погрешности воспроизведения сопротивления постоянному току методом косвенных измерений

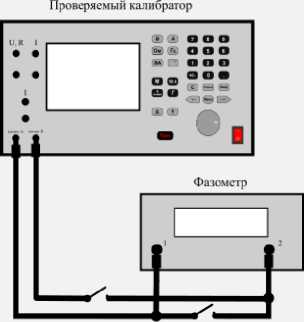

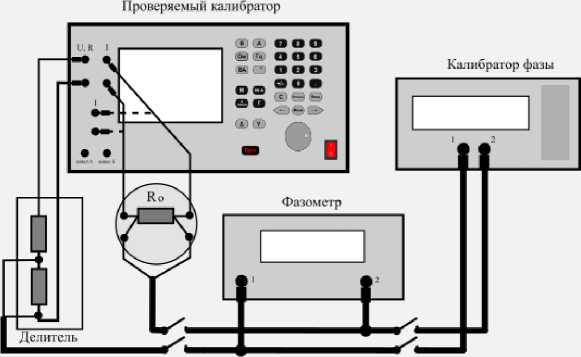

• 13.14.1 Определение основной погрешности воспроизведения угла фазового сдвига (УФС) между напряжением и током в режиме двухканального воспроизведения проводится:

- методом сличения единицы величины угла фазового сдвига с помощью компаратора (калибратор фазы и фазометр), если основная допустимая погрешность применяемого фазометра не имеет тройного запаса по отношению к допустимой погрешности поверяемой величины УФС, установленной на поверяемом приборе. Применяемая измерительная схема приведена на рисунке 13.5.

- методом прямых измерений, если основная допустимая погрешность образцового фазометра имеет тройной запас по отношению к допустимой погрешности поверяемой величины УФС, установленной на поверяемом приборе. Применяемая измерительная схема приведена на рисунке 13.6.

Контролируемые параметры для проверки УФС устанавливаются в соответствии с данными, указанными в таблице 13.10. Для исключения амплитудно-фазовой погрешности фазометра с помощью внешнего делителя напряжения производится выравнивание уровней сигналов на его входах.

• 13.14.2 Для метода сличения применяется следующий порядок операций:

а) установить уровень выходного сигнала калибратора фазы равный 0 dBm (1 мВт на нагрузке 50 Ом), а частоту и угол фазового сдвига в соответствии с данными, приведёнными в таблице 13.10;

б) подключить к выходу калибратора фазы фазометр и, после установления показаний, считать и зафиксировать их или установить на фазометре режим относительных измерений (при его наличии);

в) установить на выходе поверяемого прибора значения параметров напряжения, силы тока и угла фазового сдвига в режиме двухканального воспроизведения, указанные в таблице 13.10;

г) подключить к выходу поверяемого прибора фазометр, используя в измерительной схеме соответствующий делитель напряжения и меру сопротивления, указанные в таблице 13.10 для текущего поверяемого параметра и, после установления показаний фазометра, считать и зафиксировать их как результат измерения;

д) в том случае, если результаты п. г) были получены без установления режима относительных измерений в фазометре, то из полученного значения в п. г) необходимо отнять показания фазометра, полученные при выполнении п. б) и уже результат вычисления зафиксировать как результат измерения;

е) абсолютную погрешность установки угла фазового сдвига определить как разность между результатом измерения и значением установленного УФС;

ж) повторить операции а) ... е) для всех значений параметров, перечисленных в таблице 13.10.

• 13.14.3 Для метода прямых измерений применяется следующий порядок операций:

а) установить на выходе поверяемого прибора значения уровня напряжения, силы тока, частоты и угла фазового сдвига, указанные в таблице 13.10;

б) подключить к выходу поверяемого прибора фазометр используя в измерительной схеме соответствующий делитель напряжения (при необходимости) и меру сопротивления, указанные в таблице 13.10 для текущего проверяемого параметра (рисунок 13.6);

в) перед началом измерения необходимо провести калибровку нуля фазометра, для этого, используя тройниковый переход, подать на оба входа фазометра сигнал с одного из каналов поверяемого прибора и после установления показаний считать и зафиксировать их или установить на фазометре режим относительных измерений (при его наличии);

г) вернутся к исходной измерительной схеме рисунок 13.6 и после установления показаний фазометра зафиксировать их как результат измерения;

д) в том случае, если результаты п. г) были получены без установления режима относительных измерений в фазометре, то из полученного значения в п. г) необходимо отнять показания фазометра, полученные при выполнении п. в) и уже результат вычисления зафиксировать как результат измерения;

е) абсолютную погрешность установки угла фазового сдвига определить как разность между результатом измерения и значением установленного УФС;

ж) повторить операции а) . е) для всех значений параметров, перечисленных в таблице 13.10.

• 13.14.4 Результаты поверки считают удовлетворительными, если погрешность воспроизведения УФС не превышает значений, приведённых в таблице 13.10.

Таблица 13.10 - Параметры проверки при установлении угла фазового сдвига

Продолжение таблицы 13.10

Примечание: * - без делителя напряжения

Рисунок 13.5 - Измерительная схема Для определения погрешности установки угла фазового сДвига в режиме Двухканального воспроизведения методом сличения

Проверяемый калибратор

Рисунок 13.6 - Измерительная схема Для определения погрешности установки угла фазового сдвига в режиме двухканального воспроизведения методом прямых измерений

• 13.15.1 Определение основной погрешности воспроизведения напряжения и угла фазового сдвига (УФС) с выхода двухканального генератора проводится в соответствии с методикой:

- 13.15.2 - проверка погрешности воспроизведения переменного синусоидального напряжения;

- 13.15.3 - проверка погрешности воспроизведения угла фазового сдвига;

- 13.15.5 - проверка возможности воспроизведения периодических сигналов специальной формы с выхода двухканального генератора.

Контролируемые параметры и допускаемое значение абсолютной погрешности указаны в таблице 13.11.

• 13.15.2 Определение основной абсолютной погрешности воспроизведения синусоидального напряжения с выхода двухканального генератора производится по методике п. 13.10 аналогично проверке в режиме воспроизведения переменного напряжения, при этом руководствуясь данными, приведёнными в таблице 13.11. Измерительная схема приведена на рисунке 13.7.

• 13.15.3 Определение основной абсолютной погрешности воспроизведения угла фазового сдвига производится по методике п. 13.14 аналогично проверке погрешности воспроизведения УФС в режиме двухканального воспроизведения, при этом руководствуясь данными, приведёнными в таблице 13.11. Измерительная схема для метода сличения приведена на рисунке 13.8, а для метода прямых измерений на рисунке 13.9.

Таблица 13.11 - Данные проверки погрешности воспроизведения переменного напряжения и установки УФС с выхода двухканального генератора

• 13.15.4 Результаты поверки считают удовлетворительными, если абсолютная погрешность воспроизведения синусоидального напряжения и погрешность воспроизведения УФС находятся в пределах, указанных в таблице 13.11.

• 13.15.5 Проверка возможности воспроизведения периодических сигналов специальной формы производится по следующим пунктам:

1) Визуальная оценка.

Временные параметры воспроизводимых сигналов специальной формы не нормируются, поэтому оценка соответствия формы сигнала установленному производится визуальным наблюдением изображения воспроизводимого сигнала на экране осциллографа.

а) собрать измерительную схему в соответствии с рисунком 13.10;

б) последовательно устанавливая на выходе канала А сигналы прямоугольной, треугольной и трапецеидальной формы с помощью осциллографа, подключенного к выходу канала, визуально оценить воспроизводимую форму сигнала;

в) повторить операции по пп. а) и б) для канала Б;

2) Оценка диапазона и погрешности установки амплитуды и частоты повторения воспроизводимых сигналов.

Соответствие диапазона устанавливаемых уровней сигналов определяется по результатам поверки в соответствии с методикой п.13.15.2. Погрешность установки частоты повторения сигнала определяется по результатам поверки в соответствии с методикой п.13.16. Погрешность установки амплитуды сигнала определяется измерением амплитуды установленного сигнала прямоугольной формы с помощью осциллографа. Так как для прямоугольного сигнала коэффициент формы и коэффициент амплитуды равны единицы и его среднеквадратичное значение равно амплитудному, то при измерении амплитуды можно использовать вместо осциллографа вольтметр переменного тока среднеквадратичного значения.

а) собрать измерительную схему в соответствии с рисунком 13.10 (при использовании вольтметра переменного тока осциллограф заменить вольтметром);

б) установить на выходе канала А сигнал прямоугольной формы со следующими параметрами: частота повторения - 1 кГц, коэффициент заполнения 50 % (меандр), амплитуда -1 В;

в) провести измерения и определить абсолютную погрешность как разность между полученным результатом измерения и установленным значением амплитуды, равным 1 В;

г) вычислить относительную погрешность как отношение абсолютной погрешности к установленному уровню амплитуды умноженное на 100 %;

д) повторить операции по пп. а) и г) для канала Б;

• 13.15.6 Результаты поверки считают удовлетворительными, если форма воспроизводимых сигналов визуально соответствует установленным, проведённая поверка по пп.13.15.2 и 13.16 показала положительные результаты, а погрешность установки амплитуды прямоугольного сигнала не превышает 5 %.




  Рисунок 13.7 - Измерительная схема Для определения погрешности воспроизведения напряжения переменного тока с выхода Двухканального генератора

  Рисунок 13.8 - Измерительная схема Для определения погрешности установки угла фазового сдвига на выходе двухканального генератора методом сличения




  Рисунок 13.9 - Измерительная схема для определения погрешности установки угла фазового сдвига на выходе двухканального генератора методом прямых измерений

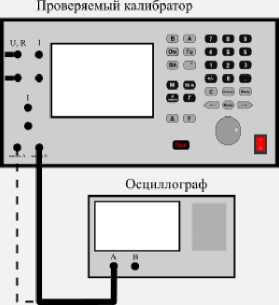

  Рисунок 13.10 - Измерительная схема для проверки параметров сигналов специальной формы, воспроизводимых с выхода двухканального генератора

• 13.16.1 Определение абсолютной погрешности установки частоты производится измерением частоты выходного сигнала эталонным частотомером или осциллографом в режиме воспроизведения переменного напряжения.

• 13.16.2 Собрать измерительную схему в соответствии с рисунком, указанным в таблице 13.12. Для сглаживания импульсных помех («ступенек»), которые могут вызвать нестабильность показаний частотомера, применяется фильтр нижних частот с полосой пропускания 300 кГц. Установить на выходе калибратора значение воспроизводимой величины с параметрами, указанными в таблице 13.12. После установления показаний частотомера зафиксировать их. Определить абсолютную погрешность установки частоты как разность между показанием частотомера и установленной частотой.

• 13.16.3 Результаты проверки считают удовлетворительными, если погрешность установки частоты не превышает значений, приведенных в таблице 13.12.




Таблица 13.12 - Параметры поверки погрешности установки частоты

а)

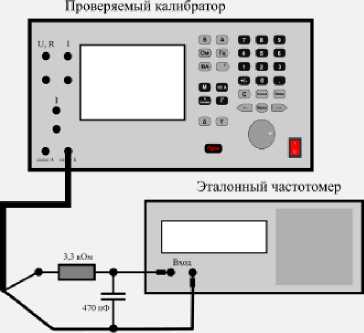

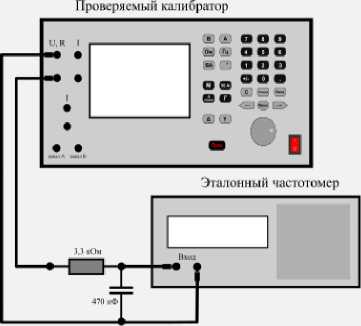

Рисунок 13.11 - Измерительная схема Для определения погрешности установки частоты

• 13.17.1 Определение напряжения шумов и пульсаций в режимах воспроизведения напряжения и силы постоянного тока производится измерением проверяемого выходного напряжения широкополосным милливольтметром в соответствии с указаниями таблицы 13.13 в полосе частот от 0,1 Гц до 300 кГц в следующем порядке:

а) собрать измерительную схему:

- в соответствии с рисунком 13.12 для режима воспроизведения напряжения постоянного тока;

- в соответствии с рисунком 13.13 для режима воспроизведения силы постоянного тока;

к выходу калибратора подключить нагрузку в соответствии с указаниями таблицы 13.13, в режиме воспроизведения силы тока в качестве нагрузки могут использоваться как резисторы, так и меры сопротивления. Верхняя граница рабочего диапазона частот милливольтметра должна быть не менее 1 МГц;

б) установить на выходе поверяемого прибора значение выходного параметра, указанного в таблице 13.13;

в) после установления показаний милливольтметра считать и зафиксировать их;

г) повторить операции по перечислениям а) - в) для всех значений выходных параметров, перечисленных в таблице 13.13;

д) для режима воспроизведения силы постоянного тока в соответствии с законом Ома пересчитать полученное значение напряжения в ток.

• 13.17.2 Результаты поверки считают удовлетворительными, если уровень переменных составляющих на входе проверяемого прибора не превышает значений, указанных в таблице 13.13.

Таблица 13.13 - Параметры проверки величины пульсаций и шумов

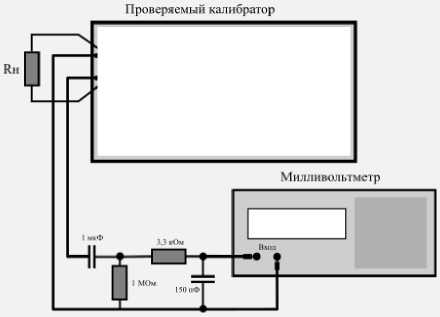

Рисунок 13.12 - Измерительная схема Для определения уровня пульсаций и шумов в режиме воспроизведения напряжения постоянного тока

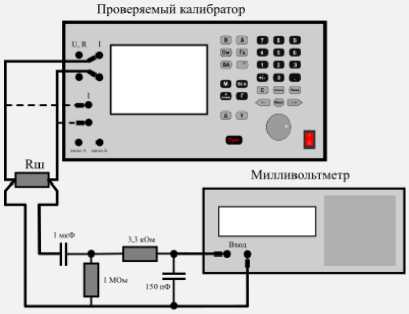

Рисунок 13.13 - Измерительная схема Для определения уровня пульсаций и шумов в режиме воспроизведения силы постоянного тока

• 13.18.1 Определение коэффициента нелинейных искажений в режиме воспроизведения напряжения и силы переменного тока производится с помощью измерителя нелинейных искажений в соответствии с указаниями таблицы 13.14.

Внимание! При проверке коэффициента нелинейных искажений синусоидального сигнала уровень которого превышает 100 В ко входу измерителя подключить делитель напряжения с коэффициентом деления 1:100.

• 13.18.2 Применяется следующий порядок операций:

а) собрать измерительную схему:

- в соответствии с рисунком 13.14 для режима воспроизведения напряжения переменного тока;

- в соответствии с рисунком 13.15 для режима воспроизведения силы переменного тока, в качестве токовых шунтов могут быть использованы меры сопротивления постоянного или переменного тока;

б) установить на выходе поверяемого прибора значение выходного параметра, указанного в таблице 13.14;

в) после установления показаний измерителя коэффициента нелинейных искажений считать и зафиксировать их;

г) повторить операции по перечислениям а) - в) для следующего значения проверяемого параметра в соответствии с таблицей 13.14.

• 13.18.3 Результаты поверки считают удовлетворительными, если коэффициент нелинейных искажений воспроизводимого напряжения и силы переменного тока не превышает значений, приведенных в таблице 13.14.



  Проверяемый калибратор



  а) Для выходного напряжения До100 В

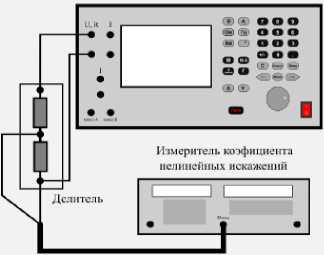

  б) Для выходного напряжения свыше 100 В

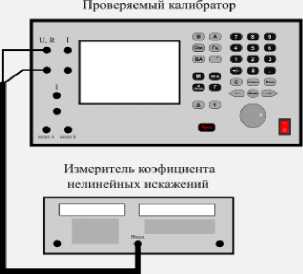

Рисунок 13.14 - Измерительная схема для определения коэффициента нелинейных искажений в режиме воспроизведения напряжения переменного тока

Таблица 13.14 - Параметры проверки коэффициента нелинейных искажений

Продолжение таблицы 13.14

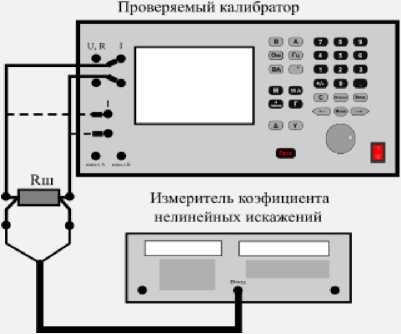

Рисунок 13.15 - Измерительная схема Для определения коэффициента нелинейных искажений в режиме воспроизведения силы переменного тока

При положительных результатах поверки оформляется свидетельство о поверке и наносятся знаки поверки:

- в виде наклейки - на лицевой панели калибратора Н4-56 (в нижней части);

- в виде оттиска - на мастичную пломбу на задней панели прибора в пломбировочную чашку, закрывающую доступ к переключателю разрешения входа в режим калибрования, который должен находится в состоянии «калибрование запрещено».

При первичной поверке, кроме указанных выше мест, оттиск знака поверки наносится в формуляре в разделе 7 «Свидетельство о приемке».

При отрицательных результатах поверки свидетельство о поверке аннулируется, знаки поверки гасятся и выписывается извещение о непригодности.

КБИС.411182.001 РЭ

37
